Tipo de producto	Módulo line-array activo de 3 vías
Marca	DB Technologies
Modelo	DVA K5
Dimensiones (L x A x P)	580 x 240 x 327 mm
Peso	14,2 kg
Respuesta en frecuencia (±3 dB)	70 - 19000 Hz
SPL máximo (pico)	129 dB
Amplificación	Digipro® G3, clase D, 1000 W (pico) / 500 W (RMS)
Alimentación	SMPS con PSU Auto-range (100-240 V~, 50/60 Hz)
Conectores de alimentación	PowerCON In/Link
Refrigeración	Por convección (sin ventilador)
Altavoces	HF: 2x 1" (bobina 1.4") cerámica; MF: 1x 6.5" (bobina 2") neodimio; LF: 1x 8" (bobina 2.5") neodimio
Directividad (H x V)	100° x 15° (módulo solo)
Control DSP	DSP 56 bits/48 kHz con filtros FIR, limitador de pico y térmico
Ajustes DSP	2 ruedas: SPEAKER COUPLING (número de módulos) y HIGH FREQUENCY COMPENSATION (ángulo/distancia)
Entradas de audio	1x XLR hembra balanceada
Salida de audio	1x XLR macho balanceada (Link)
Puerto USB	Mini-USB tipo B para actualización de firmware
Material del gabinete	Polipropileno reforzado con estructura metálica interna
Rejilla	Fabricada con CNC
Accesorios opcionales	Fly-bars DRK-10/DRK-20, kit de montaje SRK-10, estribos DWB-3/DSA-4, carro DT-6, flight cases...
Mantenimiento y limpieza	Desempolvar con un paño seco y suave. No usar disolventes. Verificar periódicamente las conexiones y los cables.
Seguridad	Proteger de la humedad. No abrir el amplificador. Desconectar antes de cualquier intervención. Usar únicamente fusibles adecuados (T2A/L 250V para 220-240V, T3A/L 250V para 100-120V).
Reparabilidad	Fusible reemplazable por el usuario. Para cualquier otra reparación, contactar a un reparador autorizado.

Preguntas frecuentes - DVA K5 DB Technologies

¿Cómo configurar el DSP para un line-array de 4 módulos K5?

Ajuste la rueda SPEAKER COUPLING en la posición B (2 a 4 altavoces). Para la HIGH FREQUENCY COMPENSATION, elija la posición según la instalación (stack o flown) y la distancia al público.

¿Cuáles son los accesorios necesarios para montar el DVA K5 en suspensión?

Necesitará un fly-bar DRK-10 o DRK-20 (o motorizado DRK-20M). Utilice también el software dBTechnologies Composer para verificar las cargas.

El altavoz no enciende, ¿qué hacer?

Verifique la presencia de alimentación en el origen, que el cable de alimentación esté bien insertado y que el interruptor ON/OFF esté en « I ». Si el problema persiste, revise el fusible.

¿Puedo usar el DVA K5 solo o debo usarlo en line-array?

El DVA K5 puede usarse solo o en line-array. En uso solo, ajuste la rueda SPEAKER COUPLING en A (1 a 2 altavoces) y HIGH FREQUENCY COMPENSATION en 1 (stack) o una posición flown según la instalación.

¿Qué tipo de cable de audio usar para conectar los módulos?

Use cables XLR balanceados de calidad (Neutrik® recomendado). Para la conexión de audio, conecte la salida OUTPUT/LINK de un módulo a la entrada BALANCED AUDIO del siguiente.

¿Cómo actualizar el firmware del DVA K5?

Conecte un cable USB mini-B al puerto SERVICE DATA del panel trasero y a un ordenador. Descargue el firmware desde el sitio dbtechnologies.com (sección DESCARGAS) y siga las instrucciones.

¿Cuál es el consumo eléctrico máximo en funcionamiento normal?

En condiciones normales (1/8 de la potencia), el consumo es de aproximadamente 3 A bajo 220-240 V. En funcionamiento máximo (clipping), puede alcanzar 8 A. La corriente de arranque (inrush) es de 18,3 A.

El sonido está distorsionado, ¿qué verificar?

Verifique que el indicador LIMITER no esté encendido. Ajuste la sensibilidad de entrada (Audio Input Sensitivity). Revise los cables (reemplácelos si están dañados). Asegúrese de que el interruptor LINE-MIC esté correcto.

¿Puedo montar el DVA K5 en un trípode o soporte?

Sí, con el accesorio DSA-4. Puede montar hasta 2 módulos en un trípode estándar (diámetro 35 mm). La altura máxima desde el suelo es de 130 cm.

¿Cómo limpiar y mantener el DVA K5?

Use un paño suave y seco para quitar el polvo. Evite los disolventes. Verifique periódicamente el estado de los cables y los conectores. Para la limpieza de la rejilla, se puede usar una aspiradora con cepillo suave.

MANUAL DE USUARIO DVA K5 DB Technologies

MANUAL DEL USUARIO - Sección 1

Las advertencias del presente manual se deben tener en cuenta conjuntamente con las del "Manual del usuario" - Sección 2"

EMI CLASSIFICATION

1. INFORMACIÓN GENERAL.... 95

¡BIENVENIDOS! 95

INTRODUCCIÓN 95

REFERENCIAS PARA EL USUARIO.... 95

CARACTERÍSTICAS MECÁNICAS Y ACÚSTICAS 96

DIMENSIONES 96

COBERTURA ACÚSTICA 96

ACCESORIOS 96

CARACTERÍSTICAS DE LA SECCIÓN DE AMPLIFICACIÓN Y DE CONTROL.... 97

SECCIÓN DE INPUT Y DE CONTROL.... 98

2. PRIMER ENCENDIDO 100

CONTENIDO DEL EMBALAJE.... 100

PREPARACIÓN PARA LA INSTALACIÓN.... 100

USO DE DBTECHNOLOGIES COMPOSER 101

MONTAJE DE DVA K5 EN CONFIGURACIÓN LINE-ARRAY 102

CONEXIÓN Y TRANSMISIÓN DE LA ALIMENTACIÓN 103

CONEXIÓN Y TRANSMISIÓN DE LAS ENTRADAS 104

CONFIGURACIÓN Y OPTIMIZACIÓN CON DSP EN LINE-ARRAY 106

STACKED.... 107

FLOWN 107

3. EJEMPLOS DE INSTALACIÓN.... 108

1. RESOLUCIÓN DE PROBLEMAS.... 111

2. ACTUALIZACIÓN DEL FIRMWARE 112

6. ESPECIFICACIONES TÉCNICAS DVA K5.... 113

GENERAL 113

DATOS ACÚSTICOS.... 113

AMPLIFICADOR.... 113

PROCESADOR.... 114

ENTRADAS Y SALIDAS 114

ESPECIFICACIONES DE ALIMENTACIÓN.... 114

DIMENSIONES.... 115

DVA K5 REV. 1.1 Cód. 420120232 REV. 1.1

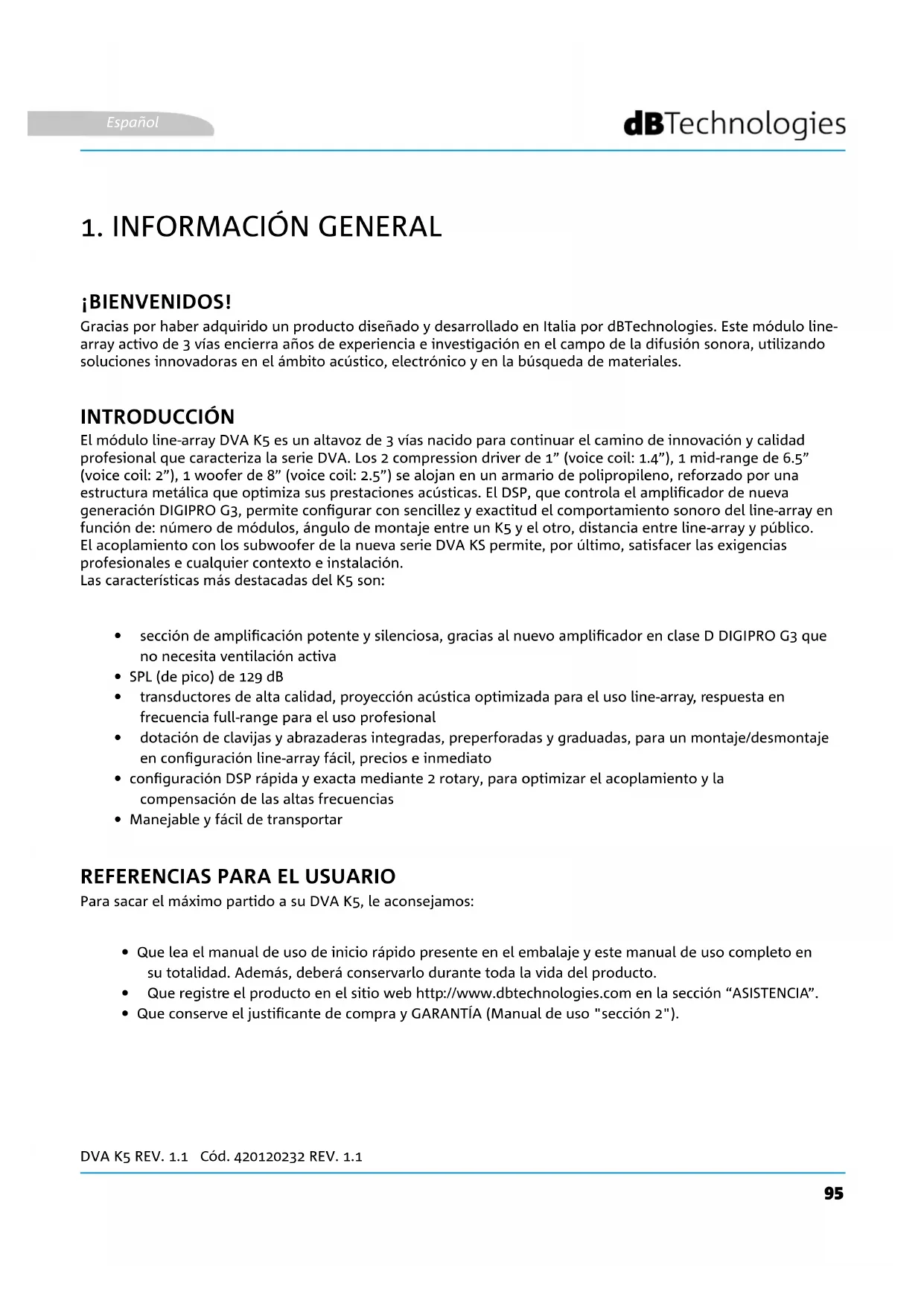

1. INFORMACIÓN GENERAL

¡BIENVENIDOS!

Gracias por haber adquirido un producto diseñado y desarrollado en Italia por dBTechnologies. Este módulo line-array activo de 3 vías encierra años de experiencia e investigación en el campo de la difusión sonora, utilizando soluciones innovadoras en el ámbito acústico, electrónico y en la búsqueda de materiales.

INTRODUCCIÓN

El módulo line-array DVA K5 es un altavoz de 3 vías nacido para continuar el camino de innovación y calidad profesional que caracteriza la serie DVA. Los 2 compression driver de 1" (voice coil: 1.4"), 1 mid-range de 6.5" (voice coil: 2"), 1 woofer de 8" (voice coil: 2.5") se alojan en un armario de polipropileno, reforzado por una estructura metálica que optimiza sus prestaciones acústicas. El DSP, que controla el amplificador de nueva generación DIGIPRO G3, permite configurar con sencillez y exactitud el comportamiento sonoro del line-array en función de: número de módulos, ángulo de montaje entre un K5 y el otro, distancia entre line-array y público. El acoplamiento con los subwoofer de la nueva serie DVA KS permite, por último, satisfacer las exigencias profesionales e cualquier contexto e instalación.

Las características más destacadas del K5 son:

• sección de amplificación potente y silenciosa, gracias al nuevo amplificador en clase D DIGIPRO G3 que no necesita ventilación activa
• SPL (de pico) de 129 dB
• transductores de alta calidad, proyección acústica optimizada para el uso line-array, respuesta en frecuencia full-range para el uso profesional
• dotación de clavijas y abrazaderas integradas, preperforadas y graduadas, para un montaje/desmontaje en configuración line-array fácil, precios e inmediato
• configuración DSP rápida y exacta mediante 2 rotary, para optimizar el acoplamiento y la compensación de las altas frecuencias
• Manejable y fácil de transportar

REFERENCIAS PARA EL USUARIO

Para sacar el máximo partido a su DVA K5, le aconsejamos:

• Que lea el manual de uso de inicio rápido presente en el embalaje y este manual de uso completo en su totalidad. Además, deberá conservarlo durante toda la vida del producto.
• Que registre el producto en el sitio web http://www.dbtechnologies.com en la sección "ASISTENCIA".
• Que conserve el justificante de compra y GARANTÍA (Manual de uso "sección 2").

CARACTERÍSTICAS MECÁNICAS Y ACÚSTICAS

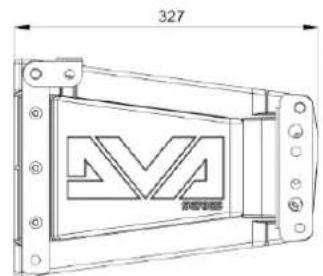

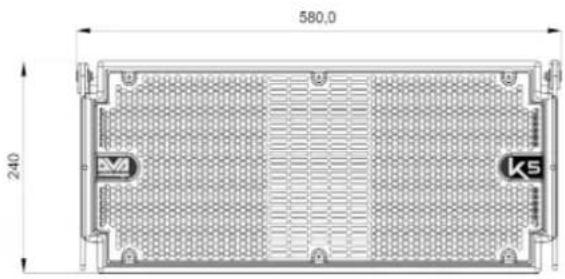

DIMENSIONES

DVA K5 solo pesa 14,2 kg, y gracias a sus dimensiones reducidas de 580 x 240 x 327 mm resulta manejable y fácil de transportar. El armario de polipropileno reforzado presenta una estructura interna metálica, que evita resonancias y vibraciones no deseadas. Las abrazaderas integradas y las clavijas incluidas son de uso inmediato y permiten instalar rápidamente, con un ángulo correcto, un line-array con las características deseadas.

COBERTURA ACÚSTICA

La cobertura acústica, como referencia, de un solo módulo, esquematizada en la ilustración, es de 100 x 15°. La cobertura efectiva depende del uso en line-array de varios módulos. Se aconseja protegerlo utilizando el software gratuito dBTechnologies Composer.

ACCESORIOS

Para el montaje, el transporte y la protección del sistema se han previsto como opcionales:

• Fly-bar DRK-10 y DRK-20
• Gancho DRK-HK para el uso con DRK-20
• Fly-bar DRK-20M motorizado

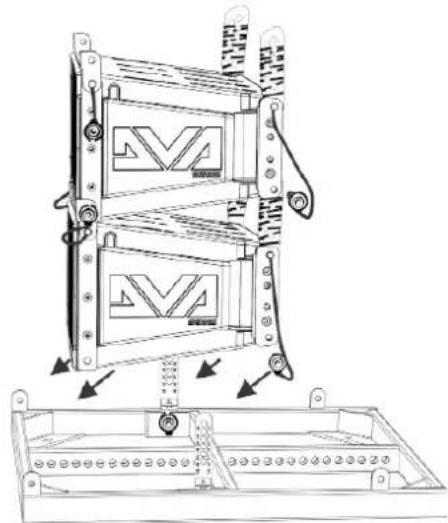

- Kit de montaje SRK-10 (el uso se reserva al montaje con el subwoofer DVA KS10)

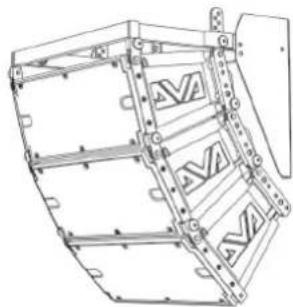

- Abrazadera DWB-3 para la instalación en la pared y DSA-4 para la instalación en el suelo o sobre un soporte columna.

- Carro para el transporte de 1 a 6 módulos DT-6

- Flight case para contener de 1 a 4 módulos DF-4

- Flight case integrado con carro para contener y transportar hasta 4 módulos DTF-4

- Elevador para difusores en suspensión DRL-45

- Cables de transmisión DCK-15, DPC-15, DAC 15, DPC-1000M, kit de cables DCK-15, DCK-45 y DCK-45 TypeB

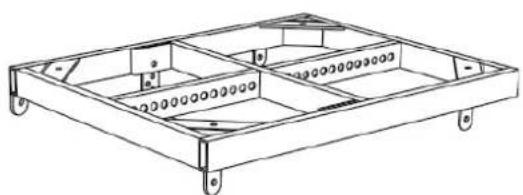

A continuación se muestran, a título de ejemplo, un fly-bar DRK-10 y el mismo fly-bar montado sobre un carro DT-6 solo para el transporte.

Para ampliar la información, consulte el sitio web www.dbtechnologies.com y los manuales correspondientes de cada accesorio.

DVA K5 REV. 1.1 Cód. 420120232 REV. 1.1

580,0 240 M K5

CARACTERÍSTICAS DE LA SECCIÓN DE AMPLIFICACIÓN Y DE CONTROL

El amplificador digital de última generación DIGPRO G3, de clase D, se caracteriza por una sección de alimentación con función de auto-range especialmente eficiente.

El sistema es silencios y no necesita un aparato de ventilación.

El control del sistema se confía a un potente DSP que permite configurar de modo inmediato y rápido el line-array en cualquier contexto de uso

¡ATENCIÓN!

• Proteger el módulo de la humedad.
• No intente abrir el amplificar de ninguna manera.
• En caso de fallo de funcionamiento, cortar de inmediato la alimentación, desconectando el módulo de la red, y ponerse en contacto con un reparador autorizado.

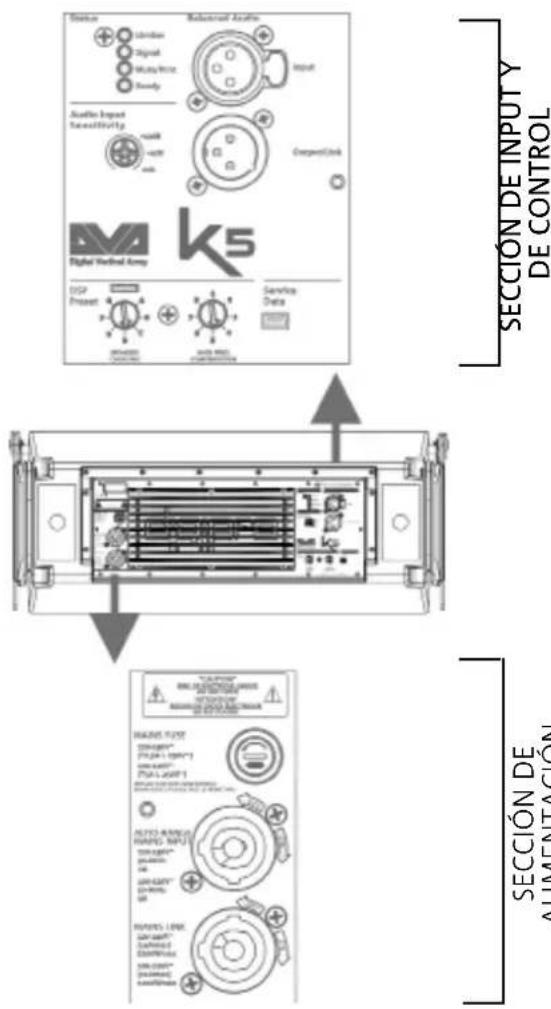

El panel del DIGIPRO G3 se caracteriza por:

• Sección de input y control
• Sección de alimentación

SECCIÓN DE INPUT Y DE CONTROL Sublinear Audio Input Audio Input Transitivity Output Output Output Digital Audio Array DSP Present Service Data M5 SECCIÓN DE ALIMENTACIÓN

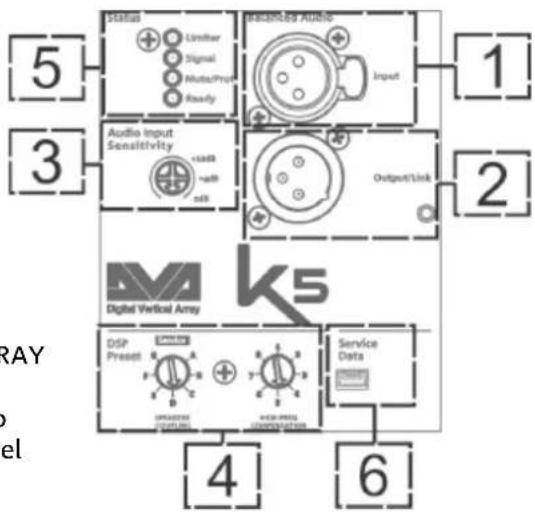

SECCIÓN DE INPUT Y DE CONTROL

1. BALANCED AUDIO INPUT

Entrada de audio para cable con conector XLR equilibrado.

2. LINK AUDIO OUTPUT/LINK

Salida XLR equilibrada que permite enviar la señal de audio a otro módulo line-array

3. AUDIO INPUT SENSITIVITY

Permite modificar la sensibilidad de entrada

1. ROTARY DI CONTROLLO DEL DSP PER IL SETTAGGIO IN LINE-ARRAY El rotary "SPEAKER COUPLING" y el rotary "HIGH FREQUENCY COMPENSATION" permiten optimizar el comportamiento acústico de los módulos K5 configurados en line-array. Consultar también el apartado "CONFIGURACIÓN Y OPTIMIZACIÓN EN LINE-ARRAY".

5. TESTIGO DE SEÑALIZACIÓN (Limiter, Signal, Mute/Prot, Ready)

Durante el funcionamiento normal del altavoz con señal de audio entrante, el TESTIGO Ready está encendido fijo, el TESTIGO Signal parpadea para indicar la presencia de la señal. En la tabla siguiente se recoge un esquema del comportamiento de los TESTIGOS en algunas fases de uso del altavoz..

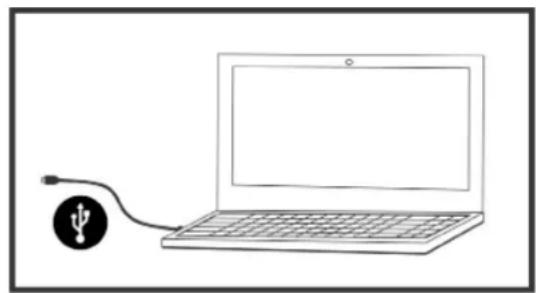

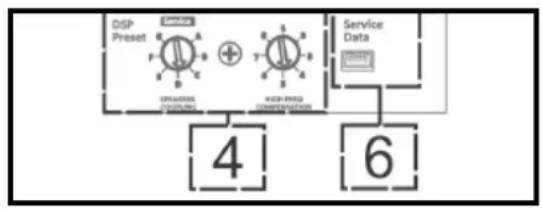

6. PUERTO USB "SERVICE DATA"

Mediante el puerto mini-USB de tipo B es posible actualizar el firmware del producto. Para ampliar la información, consultar el sitio web

http://www.dbtechnologies.com en la sección "DESCARGAS" y el capítulo ACTUALIZACIÓN DEL FIRMWARE.

TIPO DE TESTIGO	FASE DE ENCENDIDO DEL ALTAVOZ	ADVERTENCIA GENÉRICA	BLOQUEO POR FALLO DEL ALTAVOZ
LIMITADOR	APAGADO PARPADEO	MOMENTÁNEO	PARPADEO CÍCLICO CONTINUO
SIGNAL	APAGADO SEÑALIZACIÓN	NORMAL DE AUDIO ENTRANTE	APAGADO
MUTE/PROT	ENCENDIDO DURANTE UNOS SEGUNDOS	PARPADEO MOMENTÁNEO	ENCENDIDO FIJO
READY	APAGADO ENCENDIDO FIJO APAGADO

Tabla de los testigos

DVA K5 REV. 1.1 Cód. 420120232 REV. 1.1

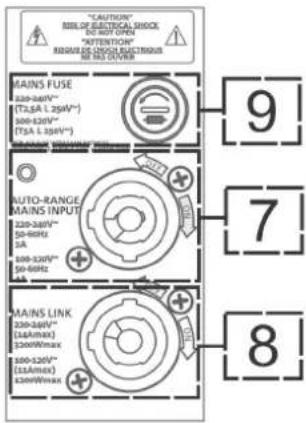

SECCIÓN DE ALIMENTACIÓN

1. ENTRADA DE ALIMENTACIÓN "AUTO-RANGE MAINS INPUT" Entrada de la alimentación para cable dotado de conector NEUTRIK® powerCON
2. SALIDA DE TRANSMISIÓN DE LA ALIMENTACIÓN "MAINS LINK" Salida que permite la transmisión de la alimentación a un segundo módulo mediante cable con conector NEUTRIK® powerCON.
3. FUSIBLE DE PROTECCIÓN "MAINS FUSE" Fusible de red

¡ATENCIÓN!

- El difusor incluye un fusible ya montado para operar en el intervalo 220-240V. Si es necesario operar en el intervalo de tensión 100-120 V:

1. Desenchufar todas las conexiones, incluida la alimentación.
2. Esperar 5 minutos.
3. Sustituir el fusible con el suministrado en el embalaje para el intervalo 100-120 V-
4. Usar únicamente el cable incluido.

"CAUTIONS" BEEL OF ELECTRICAL SHOCK DO NOT OPEN "ATTENTION" RESER FOR COCONDUCTOR NO NO DIVER MAINS FUSE 220-240V~ (T2.5A L 2.90V~) 300-120V~ (T3A L 1.90V~) AUTO-RANGE MAINS INPUT 220-240V~ 50-60Hz 1A 100-120V~ 50-60Hz MAINS LINK 220-240V~ (14Amax) 120Wmax 300-120V~ (15Amax) 120Wmax 9 7 8

2. PRIMER ENCENDIDO

CONTENIDO DEL EMBALAJE

El contenido del embalaje de DVA K5 es:

1. DVA K5

2. Manual de inicio rápido y documentación relativa a la garantía y a la seguridad

3. Fusible para el funcionamiento en el intervalo de tensión 100-120V

¡ATENCIÓN!

- El difusor incluye un fusible ya montado para operar en el intervalo 220-240V. Si es necesario operar en el intervalo de tensión 100-120 V:

1. Desenchufar todas las conexiones, incluida la alimentación.

2. Esperar 5 minutos.

3. Sustituir el fusible con el suministrado en el embalaje para el intervalo 100-120 V-

4. Usar únicamente el cable incluido.

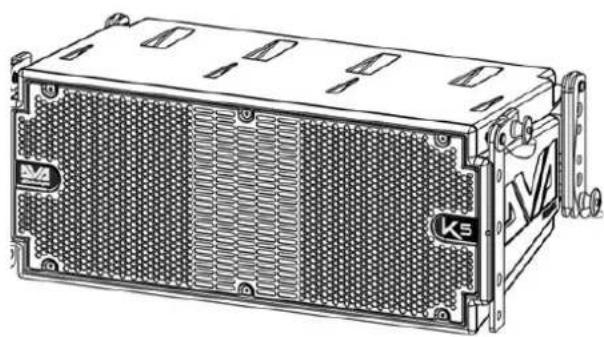

PREPARACIÓN PARA LA INSTALACIÓN

Los componentes mecánicos integrados de DVA K5 que se encuentran en cada lado del altavoz son:

A - ABRAZADERA ANTERIOR

B - ABRAZADERA POSTERIOR PREPERFORADA Y GRADUADA

C - CLAVIJA DE BLOQUEO/DESBLOQUEO RÁPIDO

Antes de la instalación, al abrir el embalaje, recuerde:

- Retirar los plásticos protectores de las clavijas laterales

- Quitar la bolsa que contiene el fusible

DVA K5 REV. 1.1 Cód. 420120232 REV. 1.1

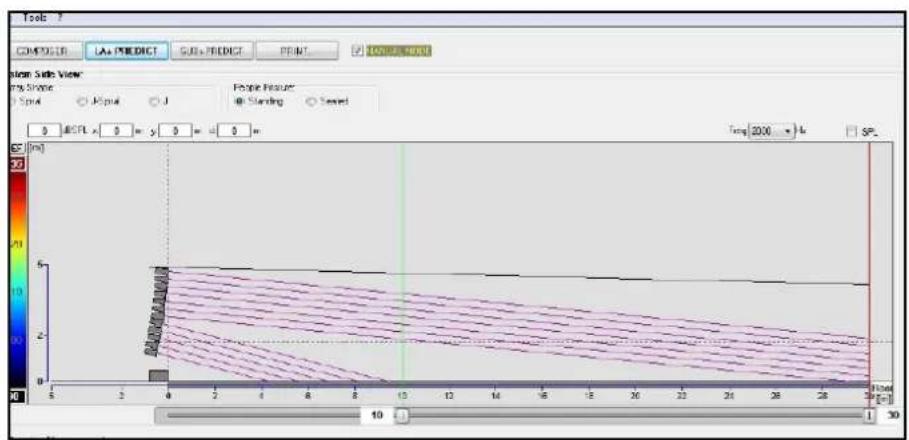

USO DE DBTECHNOLOGIES COMPOSER

El software dBTechnologies Composer, que puede descargarse gratuitamente del sitio web www.dbtechnologies.com, es el instrumento para la correcta proyección de sistemas de audio aconsejado para toda la serie DVA K.

Propone la mejor solución para los espacios indicados a sonorizar, indicando el ángulo de los módulos del line-array para obtener la cobertura propuesta.

Además, es el instrumento eficaz para verificar la instalación segura de los módulos line-array, con una simulación del comportamiento estático de los fly-bar.

Para ampliar la información, consultar el sitio web www.dbtechnologies.com en la sección DESCARGAS.

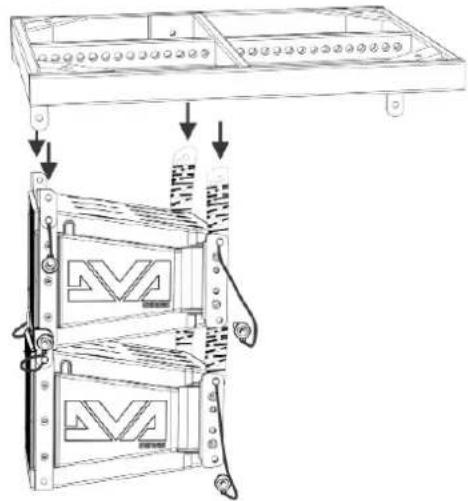

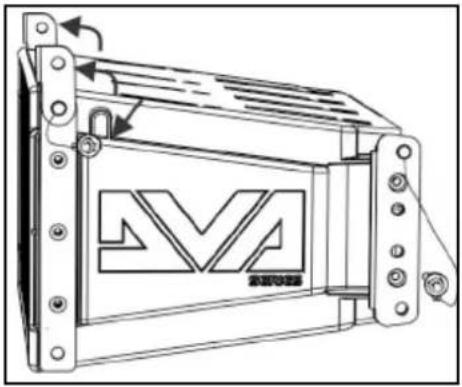

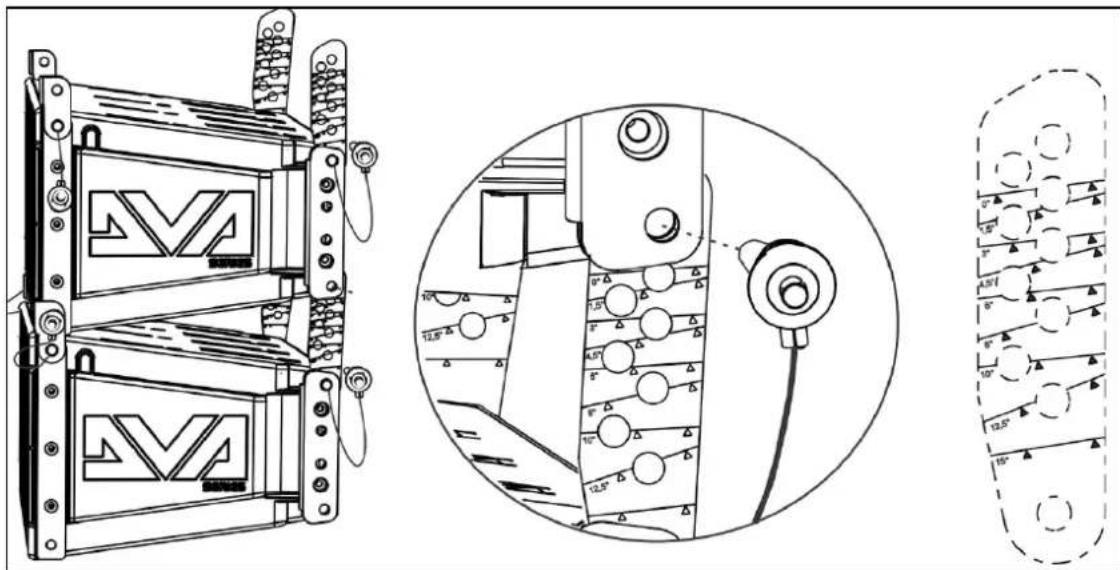

MONTAJE DE DVA K5 EN CONFIGURACIÓN LINE-ARRAY

Una vez definidas las características finales del line-array, en concreto el ángulo necesario, se puede proceder al montaje.

1. Levantar las abrazaderas frontales del módulo inferior tras haber extraído las clavijas del armario.
2. Insertar el módulo superior alineando frontalmente las abrazaderas como se muestra.
3. Bloquear frontalmente los 2 módulos insertando las clavijas correspondientes de liberación rápida. El movimiento de presión/liberación de las clavijas se esquematiza en la ilustración inferior.

1. Manteniendo el módulo superior levantado, elevar las abrazaderas en la parte posterior del armario inferior.
2. Insertar en los alojamientos mostrados las abrazaderas posteriores graduadas en el ángulo deseado. Fijarlas introduciendo las clavijas correspondientes. El ángulo así instalado entre los 2 módulos es señalado por una línea que aparece inmediatamente debajo de la configuración. Por ejemplo, en la ilustración mostrada, el ángulo es 0°. Se admite una inclinación con tramos de 1,5° en el rango 0°-6°, con tramos de 2° en el rango 6° - 10° y con tramos de 2,5° entre 10° y 15°.

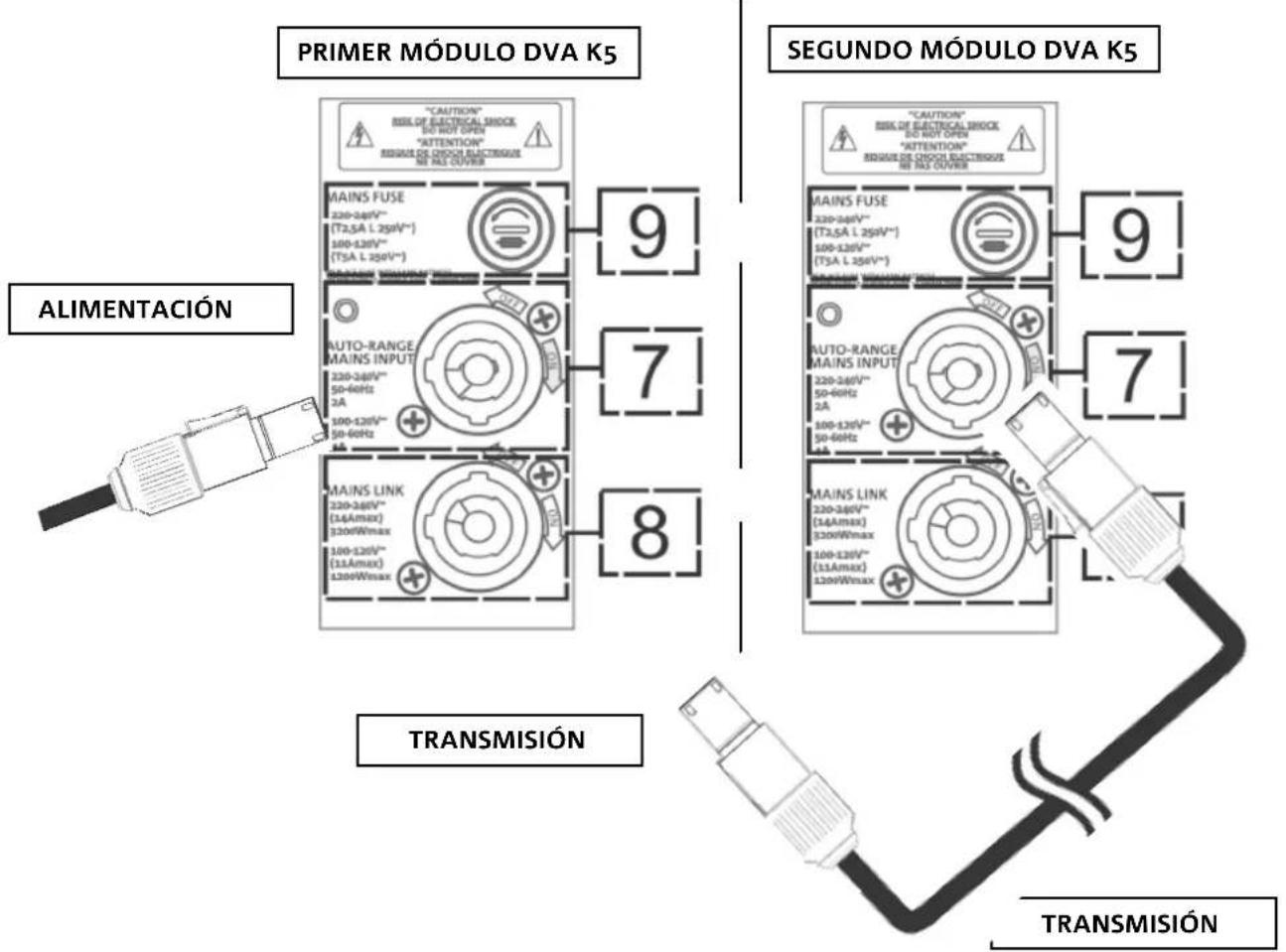

CONEXIÓN Y TRANSMISIÓN DE LA ALIMENTACIÓN

PRIMER MÓDULO DVA K5 SEGUNDO MÓDULO DVA K5 ALIMENTACIÓN TRANSMISIÓN TRANSMISIÓN

• Conectar la alimentación del primer módulo a AUTO-RANGE MAINS INPUT (2). Utilizar para ello un cable con conector powerCON (no incluido).
• Transmitir la alimentación del primero al segundo módulo, conectando la salida MAINS LINK OUTPUT (3) a la entrada AUTO-RANGE MAINS INPUT (2), como se ilustra.
• Repetir la operación entre el segundo y el tercer módulo, y así sucesivamente, hasta conectar todos los módulos del line-array (comprobar el número máximo de módulos transmisibles).

¡ATENCIÓN!

• En la placa del amplificador de un módulo DVA K5 es indica el valor máximo y total de corriente (y potencia) de un sistema de varios módulos con conexión en transmisión.
• Los cables deben estar oportunamente dimensionados y a proyección, instalación y verificación del sistema deben correr a cargo exclusivamente de personal cualificado. AEB industrial declina toda responsabilidad en caso de uso de cables inadecuados, no certificados y no compatibles con el correcto dimensionamiento del sistema y las normativas vigentes para el país de uso.

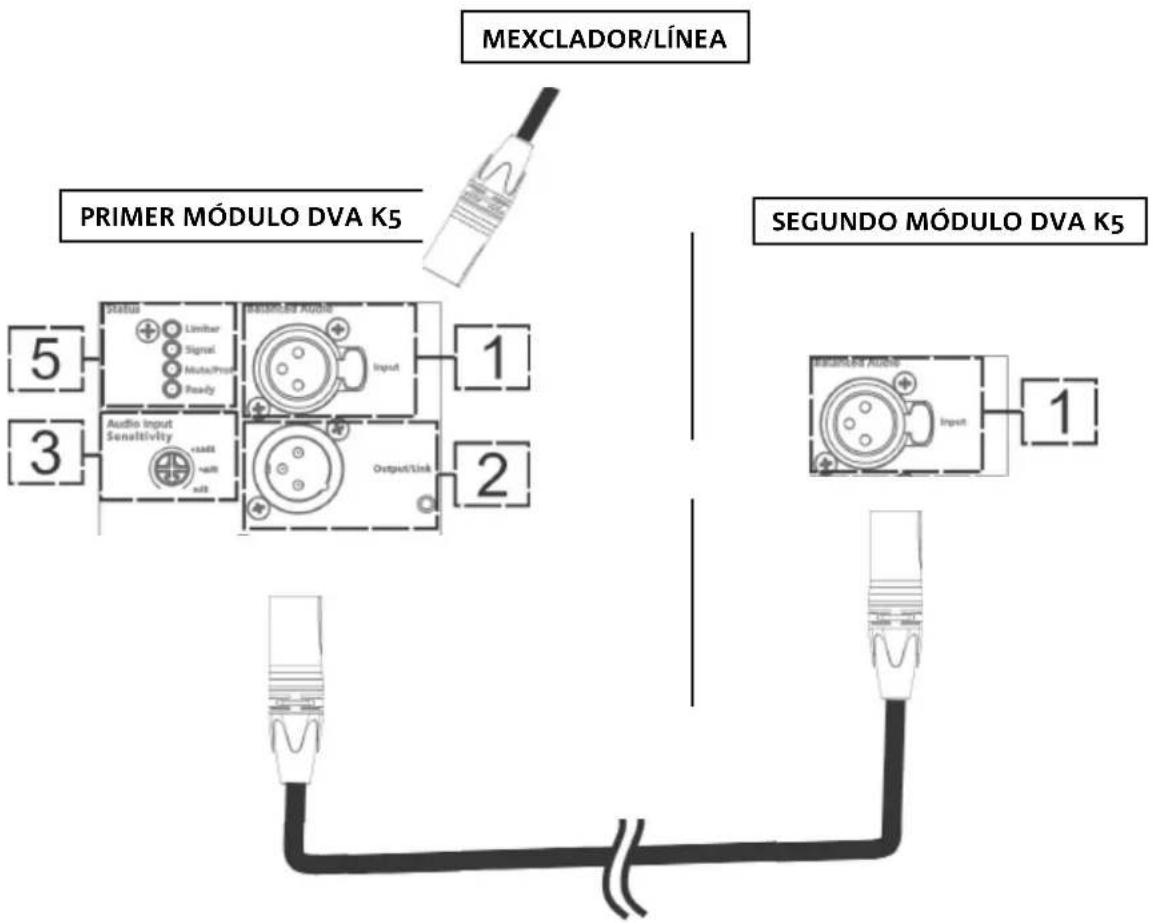

CONEXIÓN Y TRANSMISIÓN DE LAS ENTRADAS

MEXCLADOR/LÍNEA PRIMER MÓDULO DVA K5 SEGUNDO MÓDULO DVA K5

• Conectar el cable procedente de MIXER/LINE a la entrada BALANCED AUDIO (4) del primer módulo del line array. Utilizar para ello un cable con conector XLR (no incluido). Para ampliar la información sobre los cables disponibles, consultar la imagen de la pág. 14.
• Transmitir la señal entre el primero y el segundo módulo. Con este fin, conectar la salida OUTPUT/LINK (5) a la entrada BALANCED AUDIO (4) del segundo.
• Repetir la operación entre el segundo y el tercer módulo, y así sucesivamente, hasta conectar todos los módulos del line-array.

¡ATENCIÓN!

• Utilizar únicamente cables dotados de conectores Neutrik®.
• Sustituir los cables, si están dañados, para evitar fallos de funcionamiento y un sonido de baja calidad.

DVA K5 REV. 1.1 Cód. 420120232 REV. 1.1

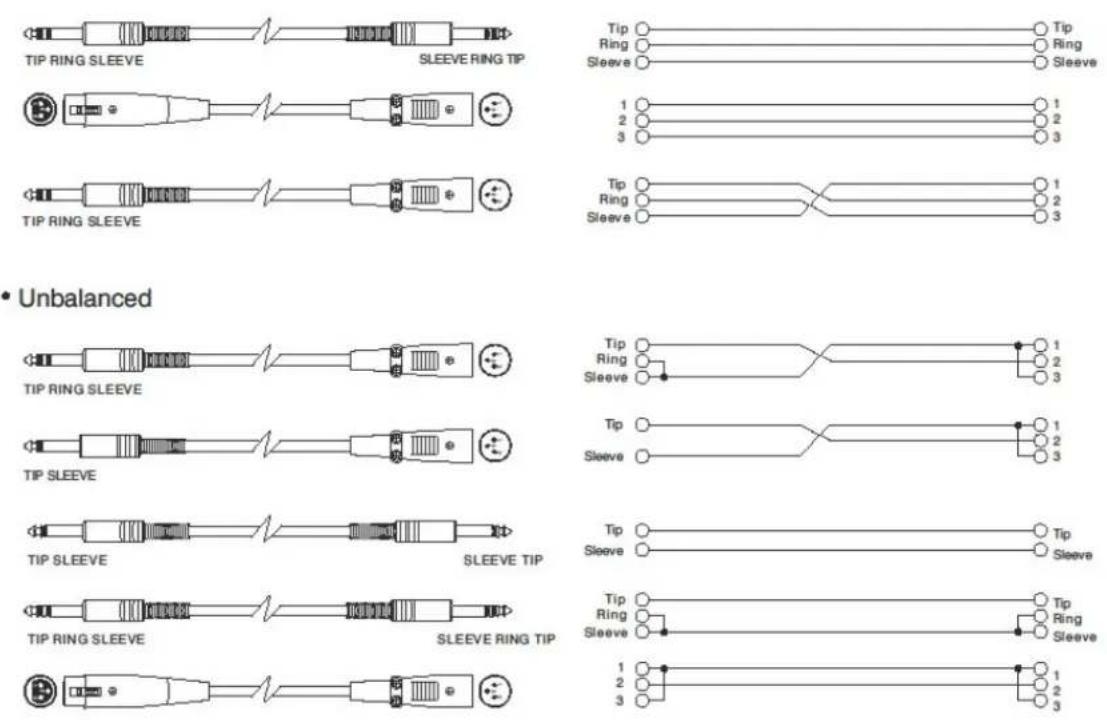

• Balanced

¡ATENCIÓN!

- El difusor incluye un fusible ya montado para operar en el intervalo 220-240V. Si es necesario operar en el intervalo de tensión 100-120 V:

1. Desenchufar todas las conexiones, incluida la alimentación.
2. Esperar 5 minutos.
3. Sustituir el fusible con el suministrado en el embalaje para el intervalo 100-120 V-

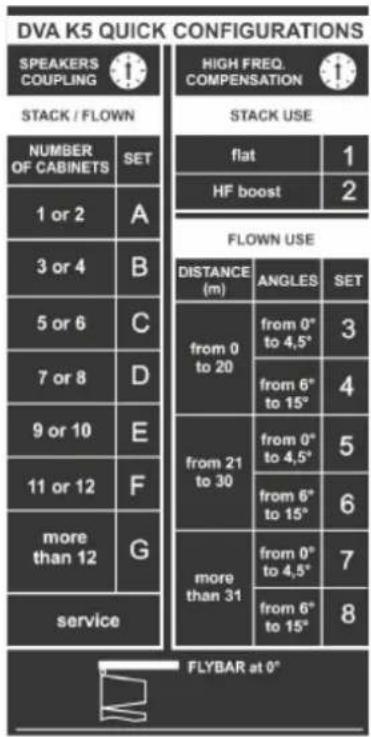

CONFIGURACIÓN Y OPTIMIZACIÓN CON DSP EN LINE-ARRAY

El uso de un line-array implica una serie de ventajas en diferentes contextos, en concreto:

• SPL casi uniforme a lo largo de la directriz frontal de los altavoces, efecto que se aprecia en particular en distancias medias y largas
• comportamiento acústico directivo, que permite focalizar de manera precisa el sonido sobre el público, evitando dispersiones inútiles en ambientes amplios y reverberantes

La optimización del line-array tiene en cuenta el comportamiento del sistema respecto a la frecuencia:

• al aumentar la distancia del line-array, aumenta la atenuación del aire. Esto influye sobre todo en las altas frecuencias.
• Al aumentar el ángulo de los elementos del line-array, aumentan los efectos asociados a la atenuación de las ondas sonoras en las frecuencias medias.
• Al aumentar el número de módulos del line-array, el componente de las bajas frecuencias se convierte en predominante

La configuración acústica en line-array de los módulos DVA K5 puede optimizarse, gracias a las funciones de control gestionadas por el DSP. La interfaz para el uso es sencilla e inmediata. Está equipada de dos rotary de la sección "DSP Preset" (7) y de la etiqueta de referencia aquí indicada:

- Posicionar el rotary "SPEAKER COUPLING" en función del número de módulos utilizados en el line array. Este rotary actúa en las bajas frecuencias y se configura en la posición:

• A - de 1 a 2 altavoces
• B - de 2 a 4 altavoces
• C - de 5 a 6 altavoces
• D - de 7 a 8 altavoces
• E - de 9 a 10 altavoces
• F - de 11 a 12 altavoces
• G - a partir de 13 altavoces

DSP Preset SPREADS POCKING + HIGH PREQ COMPREMUNICATIONS 4

- Posicionar el rotary “HIGH FREQUENCY COMPENSATION” según el tipo de instalación y el ángulo configurado en el line-array. Este rotary actúa en la sección de las frecuencias medias y altas, y se configura en la posición:

STACKED

• 1 - Instalación en uso stack (por ejemplo sobre subwoofer mediante el correspondiente fly-bar DRK-10), para una ecualización sin énfasis en toda la banda de las frecuencias.
• 2 - Instalación en uso stack (por ejemplo sobre subwoofer mediante el correspondiente fly-bar DRK-10), para una ecualización que enfatice las bajas frecuencias

FLOWN

• 3 - Instalación en uso suspendido (flown), con público a una distancia de 0-20 m y ángulo entre cada módulo de 0° a 4,5°
• 4 - Instalación en uso suspendido (flown), con público a una distancia de 0-20 m y ángulo entre cada módulo de 6° a 15°
• 5 - Instalación en uso suspendido (flown), con público a una distancia de 21-30 m y ángulo entre cada módulo de 0° a 4,5°
• 6 - Instalación en uso suspendido (flown), con público a una distancia de 21-30 m y ángulo entre cada módulo de 6° a 15°
• 7 - Instalación en uso suspendido (flown), con público a una distancia superior a 31 m y ángulo entre cada módulo de 0° a 4,5°
• 8 - Instalación en uso suspendido (flown), con público a una distancia superior a 31 m y ángulo entre cada módulo de 6° a 15°

3. EJEMPLOS DE INSTALACIÓN

¡ATENCIÓN!

- ¡No utilizar nunca las asas, las abrazaderas u otros elementos del difusor para colgar el sistema!

INSTALACIÓN SOBRE TRÍPODE

DVA K5 puede montarse sobre trípode opcional estándar con poste de diámetro 35 mm. Para esta instalación, es necesario el accesorio DSA-4, se pueden montar hasta 2 módulos y la distancia máxima admitida entre el primer elemento y tierra es 130 cm DSA-4 permite una inclinación máxima de ± 5°. Para ampliar la información, consultar las instrucciones de este accesorio.

INSTALACIÓN EN SUBWOOFER CON POSTE

La instalación sobre un subwoofer DVA KS10, DVA KS20, DVA S10DP o DVA S1518N puede llevarse a cabo con un poste de 35 mm de diámetro. Este tipo de instalación prevé el montaje a una altura máxima de 85 cm entre la base del altavoz y el suelo, previendo hasta 2 módulos DVA K5. Con este fin, es necesario utilizar un accesorio DSA-4 con una inclinación máxima de 5° hacia el bajo de los altavoces.

INSTALACIÓN SOBRE UNA SUPERFICIE

DVA K5 puede montarse sobre una superficie de apoyo, mediante los fly-bar DRK-10/DRK-20 y el accesorio DSA-4. Para ampliar la información, consulte los manuales correspondientes.

INSTALACIÓN STACKED SOBRE SUBWOOFER MEDIANTE FLY-BAR

La instalación sobre subwoofer en stack puede efectuarse directamente, utilizando un fly-bar DRK-10/DRK-20. Consultar los manuales correspondientes para ampliar la información.

DVA K5 puede montarse flown, utilizando los fly-bar DRK-10 o DRK-20 (o DRK-20M).

La correcta instalación y los límites de carga de seguridad pueden comprobarse utilizando dBTechnologies Composer. Consultar las etiquetas de seguridad y las instrucciones relativas de los fly-bar para ampliar la información (DRK-10: 250 kg máx., DRK-20: 1300 kg máx. dependiendo del punto de enganche, DRK-20M: 1000 kg máx.).

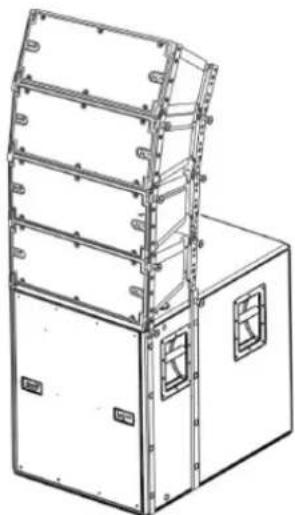

INSTALACIÓN FLOWN O STACKED CON SOPORTES LATERALES

DVA K5 puede montarse directamente sobre un subwoofer DVA KS10 en configuración stacked, o en configuración flown bajo un DVA KS10, como se muestra en la figura, utilizando el accesorio opcional SRK-10.

INSTALACIÓN CON ABRAZADERA EN LA PARED

DVA K5 puede montarse en la pared, mediante la abrazadera opcional DWB 3. Los accesorios mecánicos añadidos de montaje de la abrazadera no están incluidos.

USO DE UN ELEVADOR DRL-45

DVA K5 puede levantarse utilizando un elevador DRL-45. El line-array a elevar debe utilizar un fly-bar DRK-10 correctamente instalado.

¡ATENCIÓN!

A fin de utilizar los accesorios de forma segura, comprobar periódicamente el funcionamiento y la integridad antes del uso.

¡Los accesorios solo deben ser utilizados por personal cualificado! Comprobar que la instalación esté posicionada de modo estable y seguro para evitar cualquier condición de peligro para personas, animales y/o cosas. El usuario está obligado a comprobar las normativas y las leyes en materia de seguridad en el país de uso del producto. Instalar el producto respetando lo descrito en estas instrucciones.

DVA K5 REV. 1.1 Cód. 420120232 REV. 1.1

4. RESOLUCIÓN DE PROBLEMAS

El difusor no se enciende:

1. Comprobar la correcta presencia de la alimentación antes del sistema
2. Comprobar que el cable de alimentación esté correctamente enchufado
3. Comprobar que el selector ON/OFF esté posicionado en el símbolo "I".

El difusor se enciende pero no emite ningún sonido:

1. Comprobar que las conexiones en la entrada de la señal de audio principal y, en su caso, de la auxiliar sean correctas
2. Comprobar que los cables utilizados no están dañados
3. Comprobar que el mixer o la fuente de audio esté encendido y muestra claramente la presencia de señal a la salida del difusor.
4. Comprobar que el nivel del volumen de audio principal y, en su caso, el del volumen auxiliar estén a un valor adecuado.

El difusor emite un sonido distorsionado:

1. Con el sistema encendido, regular primero el volumen de la fuente, luego llevar el rotary Audio Input Sensitivity al valor más adecuado. Comprobar si el testigo de LIMITADOR está encendido, en este caso indica un funcionamiento en condiciones de distorsión.
2. Comprobar que los cables utilizados no están dañados. En caso de que lo estén, sustituirlos (un cable dañado puede provocar una pérdida o una alteración de la señal).
3. Comprobar que el interruptor LINE-MIC refleje la conexión efectiva de la entrada.
4. Comprobar los ajustes del rotary DSP preset que influyen en la respuesta en frecuencia de salida. A este respecto, consultar la sección ANTES DEL ENCENDIDO.

5. ACTUALIZACIÓN DEL FIRMWARE

ES muy importante mantener actualizado el firmware del producto, para garantizar su funcionalidad completa. Controlar periódicamente la página web http://www.dbtechnologies.com en la sección "DOWNLOADS".

1. Descargar e instalar USB BURNER MANAGER en la sección "SOFTWARE & CONTROLLER" en el propio ordenador.
2. Descargar el archivo .zip del último firmware en la sección "DOWNLOADS" que se refiere al propio producto.
3. Conectar el producto al ordenador con un cable USB (no suministrado) con el conector correcto (consultar este detalle en la sección CARACTERÍSTICAS DE LA SECCIÓN DE AMPLIFICACIÓN Y CONTROL).
4. En la pantalla del USB BURNER MANAGER, en la parte superior derecha, seleccionar "File Opening".
5. Seleccionar el archivo del firmware previamente descargado.
6. Seguir las operaciones mostradas en la pantalla.
7. Hacer clic en "ACTUALIZAR".

DVA K5 REV. 1.1 Cód. 420120232 REV. 1.1

6. ESPECIFICACIONES TÉCNICAS DVA K5

GENERAL

Tipología: Módulo line-array activo de 3 vías

DATOS ACÚSTICOS

Respuesta en frecuencia [± 3 dB]: 70 - 19000 Hz
Max SPL: 129 dB
HF:	2x 1” (Bobina:1.4”)
Tipo HF:	Cerámico
MF:	1x 6.5” (Bobina: 2”)
LF:	1x 8” (Bobina: 2.5”)
Tipo MF- LF:	Neodimio
Frecuencias de crossover:	340 Hz (Low/Mid), 1800 Hz (Mid/High)
Directividad (HxV):	100°x15° (un solo módulo)

AMPLIFICADOR

Tipología: Digipro® G3
Clase de amplificación: Clase D
Potencia de amplificación (pico) 1000 W
Potencia de amplificación (RMS): 500 W
Alimentación: SMPS con PSU Auto-range
Conector de alimentación: (PowerCON In/Link)
Técnica de refrigeración: Convección
Controles:	Sensitivity control, 2 rotary de 8 posiciones (Coupling, Compensation)

DVA K5 REV. 1.1 Cód. 420120232 REV. 1.1

PROCESADOR

Controlador interno: DSP 25/56 bit/48 kHz
Funciones avanzadas: Filtros FIR
Limitador: Peak, Térmico

ENTRADAS Y SALIDAS

Entradas y transmisiones de alimentación:	PowerCON In/Link
Entradas de audio: 1x XLR IN equilibrado
USB: 1x USB MINI tipo B
Salidas de audio: 1x XLR link OUT equilibrado

ESPECIFICACIONES DE ALIMENTACIÓN

Absorción a 1/8 de la potencia en condiciones medias de uso (*):	0,72 A / 76 W (230 V) - 1,22 A / 70 W (110 V)
Absorción a 1/3 de la potencia en condiciones máximas de uso (**):	1,25 A / 140 W (230 V) - 2,12 A / 144 W (110 V)
Absorción con altavoz encendido en ausencia de señal (idle):	19 W
Corriente de inrush:	18.3 A
Valor máximo y total de corriente (y potencia) de un sistema de varios módulos con conexión en transmisión. (**)	14 A / 3200 W max (220 V) - 11 A / 3200 W max (110 V)

* NOTA PARA EL INSTALADOR: Valores que se refieren a 1/8 de la potencia, en condiciones medias de funcionamiento (programa musical con clipping raro o ausente). Para cualquier tipo de configuración, se recomienda considerar los valores mínimos de dimensionamiento.
** NOTA PARA EL INSTALADOR: Valores que se refieren a 1/3 de la potencia, en condiciones pesadas de funcionamiento (programa musical con frecuente clipping e intervención del limiter). Se recomienda el dimensionamiento según estos valores en caso de instalaciones y tours profesionales.

DIMENSIONES

Material: polipropileno reforzado con metal

Rejilla: mecanizado CNC

Asas integradas

DVA K5 REV. 1.1 Cód. 420120232 REV. 1.1

Puntos de enganche: puntos integrados en el armario

Montaje directo sobre poste: No, solo con accesorios

Ancho: 580 mm (22.83 inch.)

Alto: 240 mm (9.45 inch.)

Profundidad: 327 mm (12.87 inch.)

AEB

A.E.B. Industriale Srl

Via Brodolini, 8

Las características, especificaciones y aspecto de los productos podrían sufrir cambios sin comunicación previa. dBTechnologies se reserva el derecho a realizar cambios o mejoras en el diseño o en la fabricación sin declinando la obligación de cambiar o mejorar también los productos fabricados anteriormente.

AEB

A.E.B. Industriale Srl

Via Brodolini, 8
