MANUALE UTENTE DVA K5 DB Technologies

1. INFORMAZIONI GENERALI

Grazie per aver acquistato un prodotto progettato e sviluppato in Italia da dBTechnologies! Questo modulo line-array attivo a 3 vie racchiude in sé anni di esperienza ed innovazione nel campo della diffusione sonora, con l’impiego di soluzioni d’avanguardia in campo acustico, elettronico e di ricerca sui materiali. Il modulo line-array attivo DVA K5 è uno speaker a 3 vie nato per proseguire la strada di innovazione e qualità professionale che caratterizzano la serie DVA. I 2 compression driver da 1” (bobina: 1.4”), 1 mid-range da 6.5” (bobina: 2”), 1 woofer da 8” (bobina: 2.5”) sono alloggiati in un cabinet in polipropilene, rinforzato da una struttura metallica che ne ottimizza le prestazioni acustiche. Il DSP, che controlla l’amplicatore di nuova generazione DIGIPRO G3, permette di congurare con semplicità e accuratezza il comportamento sonoro del line-array in funzione di: numero di moduli, angolazione di montaggio fra un K5 e l’altro, distanza tra line-array e pubblico. L’accoppiamento con i subwoofer della nuova serie DVA KS permette inne di soddisfare le esigenze professionali di qualsiasi contesto e installazione. Le caratteristiche più salienti del K5 sono: Per utilizzare al meglio il vostro DVA K5 consigliamo di:

• sezione di amplicazione potente e silenziosa, grazie al nuovo amplicatore in classe D DIGIPRO G3 che non necessita di ventilazione attiva

• SPL (di picco) di 129 dB

• trasduttori di alta qualità, progettazione acustica ottimizzata per l’utilizzo line-array, risposta in frequenza full-range per l’utilizzo professionale

• dotazione di pin e staffe integrate, preforate e graduate, per un montaggio/smontaggio in congurazione line-array facile, precisa ed immediato

• congurazione DSP veloce ed accurata tramite 2 rotary, per ottimizzare l’accoppiamento e la compensazione delle alte frequenze

• Maneggevolezza e trasportabilità

• Peso contenuto, ottenuto grazie al box in prolipropilene e all’utilizzo di componenti con magnete al neodimio

• leggere il manuale d’uso quick start presente nella confezione e questo manuale d’uso completo in ogni sua parte e conservarlo per tutta la durata di vita del prodotto.

• registrare il prodotto sul sito http://www.dbtechnologies.com nella sezione “SUPPORTO”.

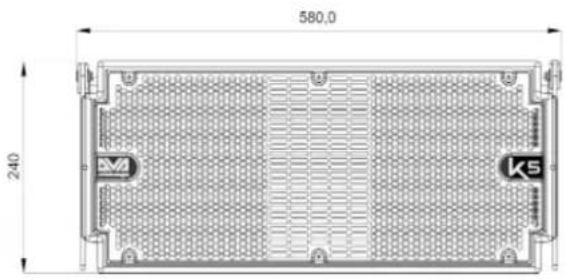

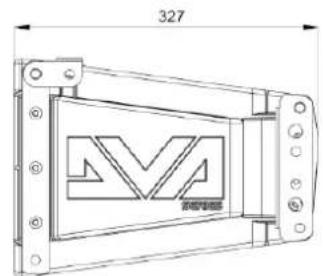

DIMENSIONI COPERTURA ACUSTICA DVA K5 pesa solo 14,7 kg, e grazie alle misure contenute di 580 x 240 x 327 mm risulta maneggevole e facilmente trasportabile. Il cabinet in polipropilene rinforzato presenta una struttura interna metallica, che evita risonanze e vibrazioni indesiderate. Le staffe integrate e i pin in dotazione sono di utilizzo immediato e permettono di installare rapidamente, con la corretta angolazione, un line-array con le caratteristiche desiderate. La copertura acustica, per riferimento, di un singolo modulo, schematizzata in gura, è di 100 x 15°. L’effettivo coverage si valuta di norma nell’utilizzo in line-array di più moduli. Si consiglia di progettarlo con l’ausilio del software gratuito dBTechnologies Composer. ACCESSORI Per il montaggio, il trasporto e la protezione del sistema, sono previsti come opzionali:

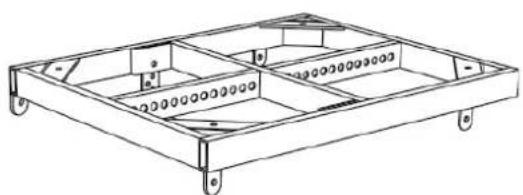

• Fly-bar DRK-20M motorizzato

• Kit di montaggio SRK-10 (l’utilizzo è riservato al montaggio con il subwoofer DVA KS10)

• Staffa DWB-3 per l’nstallazione a muro e DSA-4 per installazione a pavimento o su supporto piantana.

• Carrello per il trasporto da 1 a 6 moduli DT-6

• Flight case per contenere da 1 a 4 moduli DF-4

• Flight case integrato con carrello per contenere e trasportare no a 4 moduli DTF-4

• Sollevatore per diffusori in sospensione DRL-45

• Cavi di rilancio DCK-15, DPC-15, DAC 15, DPC-1000M, kit cavi DCK-15, DCK-45 e DCK-45 TypeB Italiano Per ogni ulteriore informazione, fare riferimento al sito www.dbtechnologies.com e ai manuali relativi di ogni singolo accessorio. Qua sotto sono mostrati a titolo di esempio un y-bar DRK-10 e lo stesso y-bar montato su un carrello DT-6 per il solo trasporto.9 DVA K5 Cod. 420120232 REV.1.1 CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO L’amplicatore digitale di ultima generazione DIGIPRO G3, in classe D, è caratterizzato da una sezione di alimentazione con funzione di auto-range particolarmente efciente. Il sistema è silenzioso, non necessitando di un apparato di ventilazione. Il controllo del sistema è afdato a un potente DSP che permette di congurare in modo immediato e veloce il line-array in qualsiasi contesto di utilizzo ATTENZIONE!

• Proteggere il modulo dall’umidità.

• Non tentare in nessun modo di aprire l’amplicatore.

• In caso di malfunzionamento, interrompere immediatamente l’alimentazione, scollegando il modulo dalla rete, e contattare un riparatore autorizzato. Il pannello del DIGIPRO G3 è caratterizzato da:

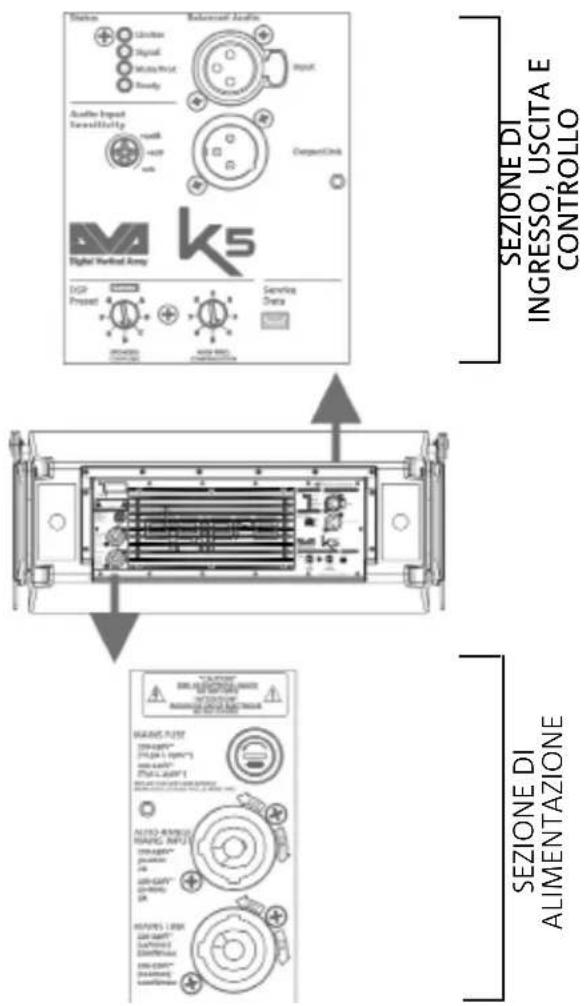

• Sezione di Ingresso, uscita e controllo

• Sezione di Alimentazione Italiano SEZIONE DI ALIMENTAZIONE SEZIONE DI

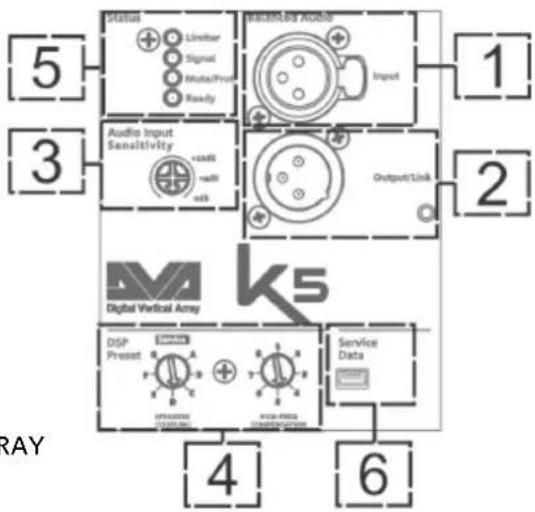

Ingresso audio per cavo con connettore XLR bilanciato.

2. LINK AUDIO OUTPUT/LINK

Uscita audio XLR bilanciata, che permette di inviare il segnale ad un altro diffusore amplicato.

3. AUDIO INPUT SENSITIVITY

Permette di variare la sensibilità di ingresso (non ha effetto su un eventuale rilancio audio). Porre a 0 dB prima del montaggio e relativo sollevamento del line- array.

4. ROTARY DI CONTROLLO DEL DSP PER IL SETTAGGIO IN LINE-ARRAY

Il rotary “SPEAKER COUPLING” e il rotary “HIGH FREQUENCY COMPENSATION” permettono di ottimizzare il comportamento acustico dei moduli K5 congurati in line-array. Confrontare anche il paragrafo “CONFIGURAZIONE E OTTIMIZZAZIONE IN LINE-ARRAY”.

5. LED DI SEGNALAZIONE (Limiter, Signal, Mute/Prot, Ready)

Durante il funzionamento normale dello speaker con segnale audio in ingresso, il LED Ready è acceso sso, il LED Signal lampeggia indicando la presenza di segnale. Per ulteriori informazioni il funzionamento è schematizzato nella gura sottostante.

6. PORTA USB “SERVICE DATA”

Tramite la porta mini-USB di tipo B è possibile aggiornare, il rmware del prodotto. Per ulteriori informazioni consultare il sito http://www.dbtechnologies.com alla sezione “DOWNLOADS” ed il capitolo AGGIORNAMENTO DEL FIRMWARE.

SECONDO SPENTO LAMPEGGIO MOMENTANEO ACCESSO FISSO READY SPENTO ACCESO FISSO ACCESO FISSO SPENTO Tabella di segnalazione dei LED11 DVA K5 Cod. 420120232 REV.1.1 Italiano

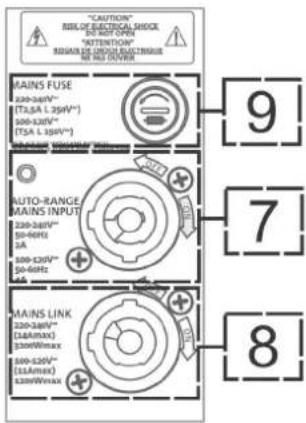

SEZIONE DI ALIMENTAZIONE

7. INGRESSO DI ALIMENTAZIONE “AUTO-RANGE MAINS INPUT”

Ingresso dell’alimentazione per cavo dotato di connettore tipo NEUTRIK® powerCON®.

8. USCITA DI RILANCIO DELL’ ALIMENTAZIONE “MAINS LINK”

Uscita che permette il rilancio dell’alimentazione ad un secondo modulo tramite cavo con connettore tipo NEUTRIK ® powerCON®.

9. FUSIBILE DI PROTEZIONE “MAINS FUSE”

Fusibile di rete. ATTENZIONE!

• Non utilizzare il diffusore per un lungo periodo con il led di limiter acceso o lampeggiante, che indica un funzionamento in condizioni di stress eccessivo.

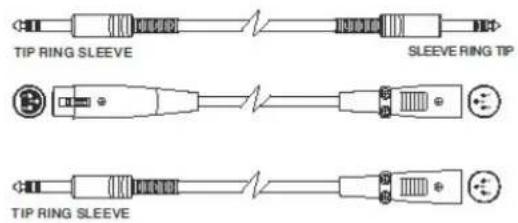

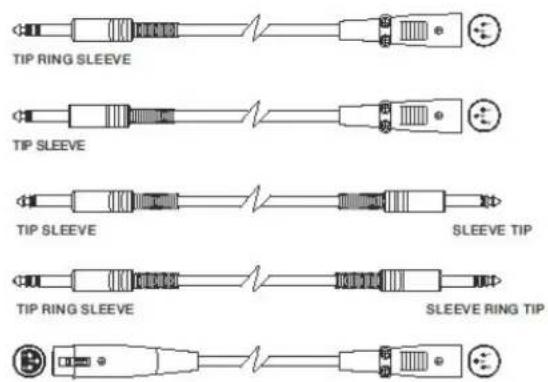

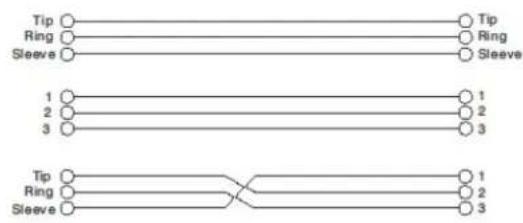

• Utilizzare preferibilmente cavi dotati di connettori originali Neutrik®, di alta qualità e integri.

• Il diffusore viene fornito con un fusibile già montato per funzionare nel range 220-240V~. Per modicare il range di funzionamento a 100-120V~:

1. Disconnettere l’alimentazione e ogni

3. Sostituire il fusibile con quello fornito

nella confezione per il range 100-120V~.12 DVA K5 Cod. 420120232 REV.1.1

CONTENUTO DELLA CONFEZIONE

2. Quick start e documentazione relativa alla garanzia e alla sicurezza

3. Fusibile per il funzionamento nel range di tensione 100-120V

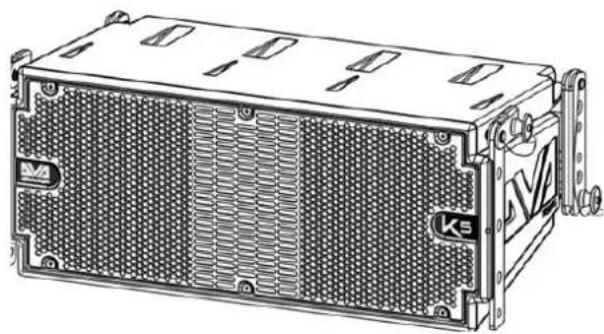

PREPARAZIONE ALL’UTILIZZO

Italiano Prima dell’installazione, all’apertura della confezione ricordarsi di:

• Rimuovere le plastiche protettive dei pin laterali

• Togliere il sacchetto che contiene il fusibile I componenti meccanici integrati di DVA K5 che si trovano su ogni lato dello speaker sono:

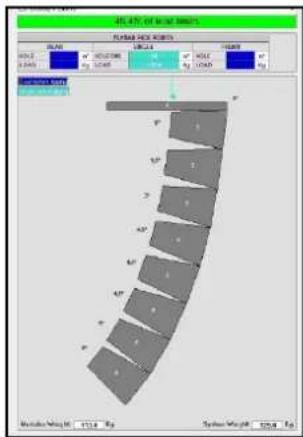

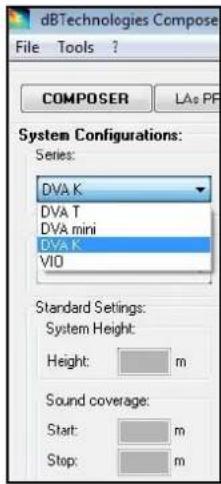

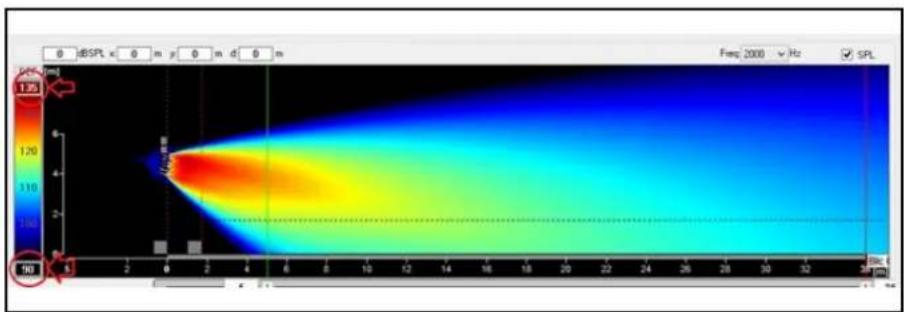

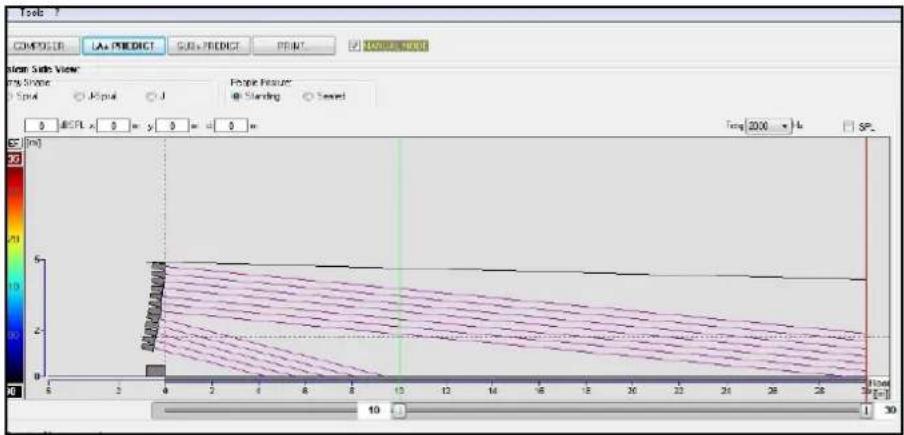

Il software dBTechnologies Composer, gratuitamente scaricabile dal sito www.dbtechnologies.com, è lo strumento per la corretta progettazione di sistemi audio consigliato per tutta la serie DVA K. Suggerisce la soluzione automatica ottima per gli spazi indicati da sonorizzare, indicando, tra gli altri parametri, l’angolazione dei moduli del line-array per ottenere la copertura voluta. Permette poi una serie di regolazioni manuali per perfezionare la congurazione in base ad eventuali misure audio effettuate sul campo dall’operatore. E’ inne lo strumento efcace per vericare l’installazione in sicurezza dei moduli line-array, con una simulazione del comportamento statico dei y-bar. Per ulteriori informazioni consultare il sito www.dbtechnologies.com nella sezione DOWNLOADS. Italiano14 DVA K5 Cod. 420120232 REV.1.1

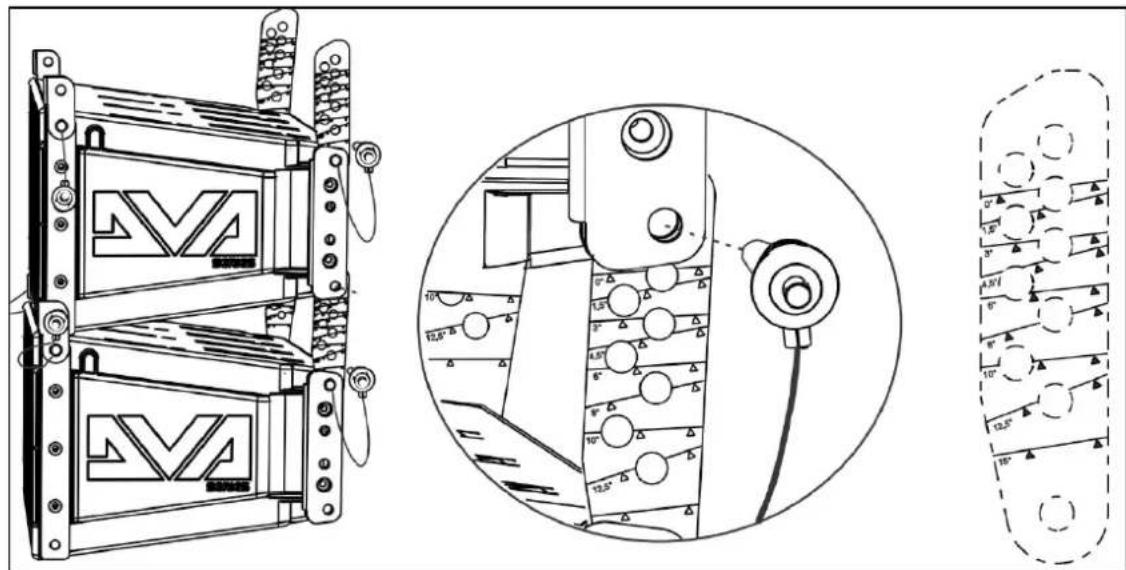

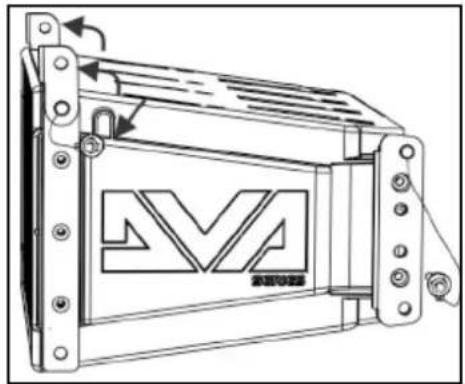

1. Alzare le staffe frontali del modulo inferiore dopo aver

estratto i pin dal cabinet.

2. Inserire il modulo superiore allineando frontalmente le

staffe come mostrato.

3. Bloccare frontalmente i 2 moduli inserendo i relativi pin a

rilascio rapido. Il movimento a pressione/rilascio dei pin è schematizzato nella gura sottostante. Italiano MONTAGGIO DI DVA K5 IN CONFIGURAZIONE LINE-ARRAY Una volta denite le caratteristiche nali del line-array, in particolare l’angolazione necessaria, e il numero di moduli, si può procedere al montaggio. Vericare che il rotary [3] Audio Input Sensitivity di ogni modulo sia posto a 0 dB (consigliabile nella maggior parte dei contesti).

4. Tenendo il modulo superiore sollevato sul retro, alzare le staffe posteriori del cabinet inferiore.

5. Inserire nelle sedi mostrate le staffe posteriori graduate all’angolazione desiderata. Fissarle

inserendo i relativi pin. L’angolo così installato fra i 2 moduli è segnalato da una linea che appare immediatamente al di sotto della sede della staffa. Per esempio, nell’illustrazione mostrata, l’angolazione è 0°. E’ ammessa un’inclinazione con passi di 1,5° nel range 0° - 6°, con passi di 2° nel range 6° - 10° e con passi di 2,5° tra 10° e 15°.15 DVA K5 Cod. 420120232 REV.1.1

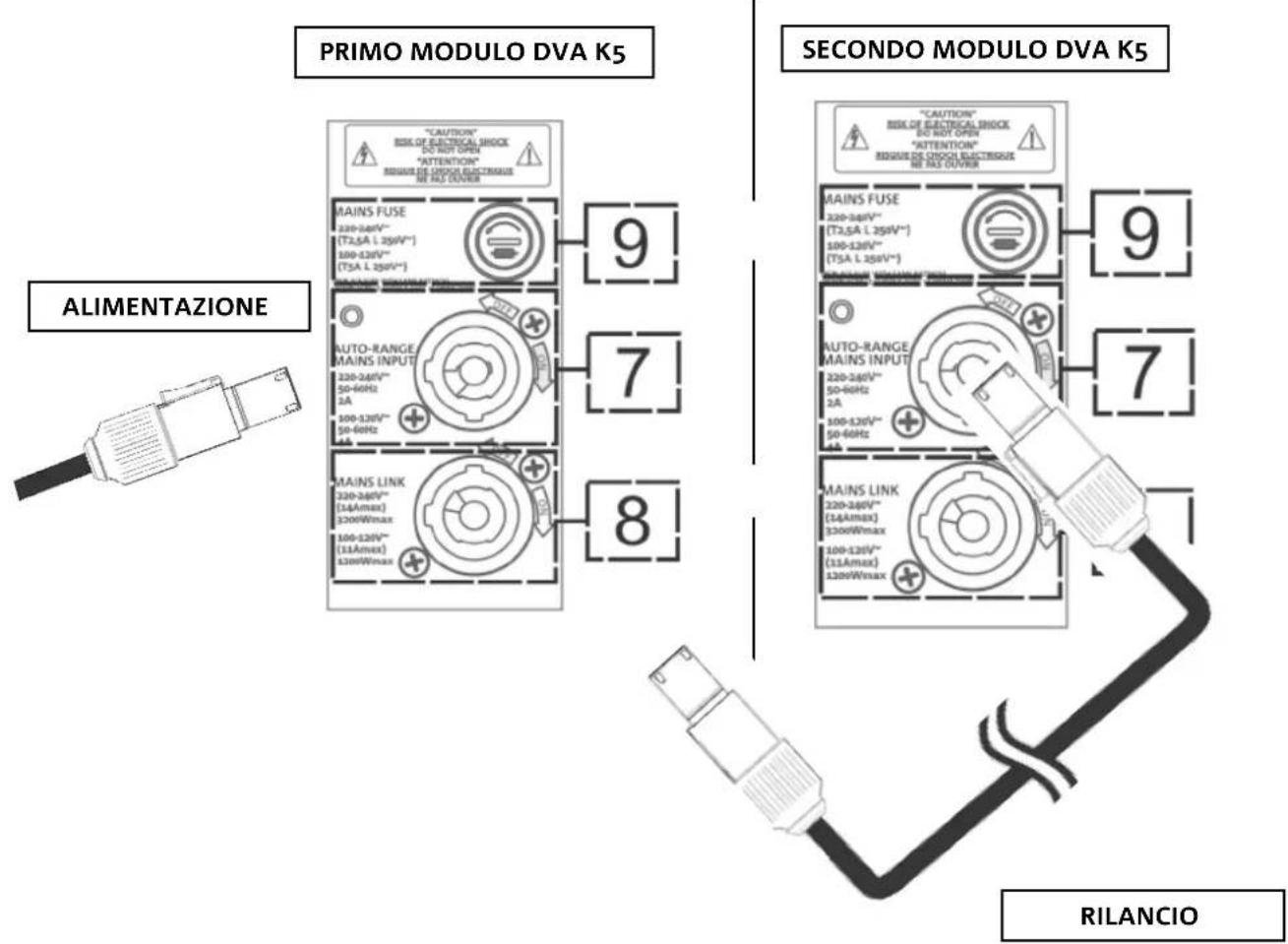

COLLEGAMENTO E RILANCIO DELL’ALIMENTAZIONE

RILANCIO Italiano ALIMENTAZIONE

• Collegare l’alimentazione del primo modulo a AUTO-RANGE MAINS INPUT (7) Utilizzare allo scopo un cavo con connettore powerCON® (non fornito).

• Rilanciare l’alimentazione dal primo al secondo modulo, collegando l’uscita MAINS LINK OUTPUT (8) all’ingresso AUTO-RANGE MAINS INPUT (7), come illustrato.

• Ripetere l’operazione tra il secondo e il terzo modulo, e così via, no a collegare tutti i moduli del line-array (vericare il massimo numero di moduli rilanciabili nel capitolo SPECIFICHE TECNICHE DVA K5). ATTENZIONE!

• Sulla targa dell’amplicatore di un modulo DVA K5 è indicato il valore nominale massimo e totale di corrente (e potenza) di un sistema di più moduli con collegamento in rilancio.

• I cavi devono essere opportunamente dimensionati e la progettazione, installazione e verica dell’impianto devono essere effettate esclusivamente da personale qualicato. AEB industriale declina ogni responsabilità in caso di utilizzo di cavi non idonei, non certicati e non compatibili col corretto dimensionamento dell’impianto e le normative in vigore per il Paese di utilizzo.16 DVA K5 Cod. 420120232 REV.1.1

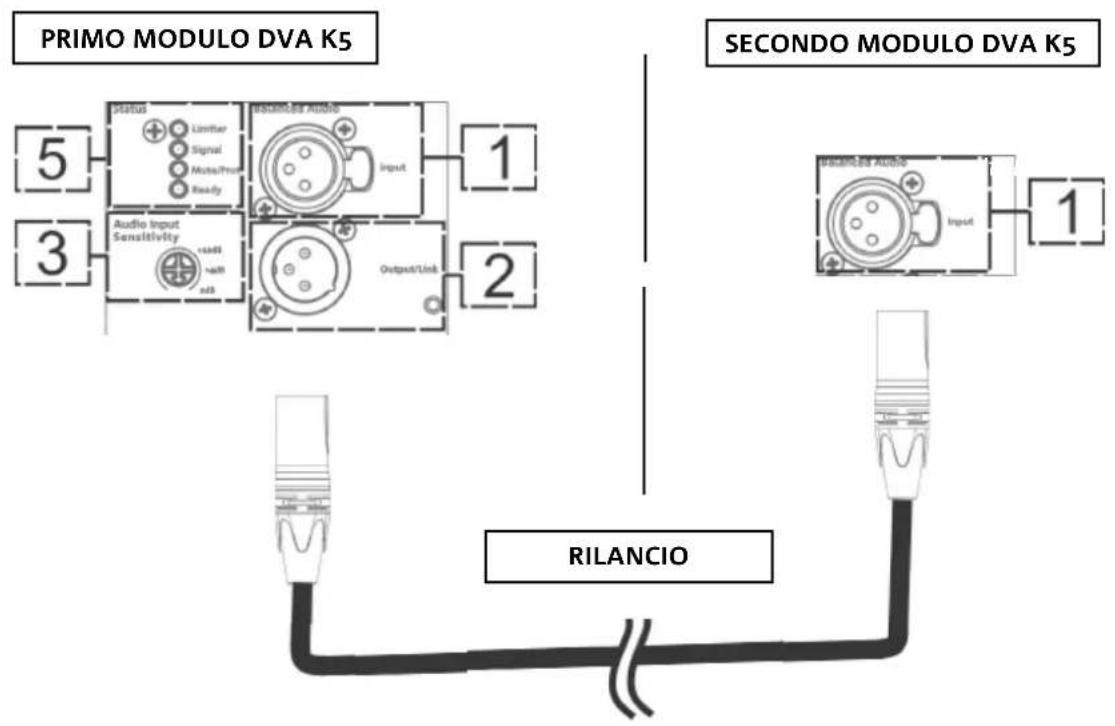

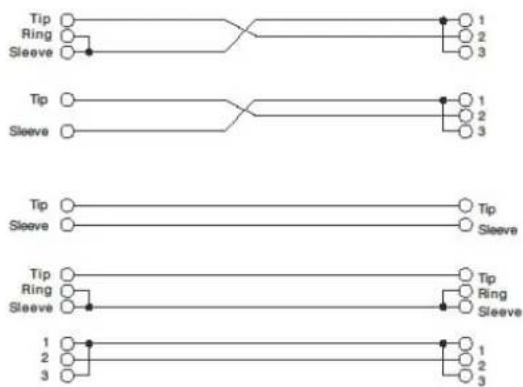

• Collegare il cavo proveniente da MIXER/LINE all’ingresso BALANCED AUDIO (1) del primo modulo del line array. Utilizzare allo scopo un cavo con connettore XLR (non fornito). Per ulteriori informazioni sui cavi disponibili confrontare l’immagine nella pagina seguente. Rilanciare il segnale tra il primo e il secondo modulo. A questo scopo collegare l’uscita OUTPUT/LINK (2) all’ingresso BALANCED AUDIO (1) del secondo come mostrato.

• Ripetere l’operazione tra il secondo e il terzo modulo, e così via, no a collegare tutti i moduli del line-array. ATTENZIONE!

• Utilizzare preferibilmente cavi dotati di connettori Neutrik®.

• Sostituire i cavi eventualmente danneggiati, per evitare malfunzionamenti ed una scarsa qualità del suono.

CONFIGURAZIONE ED OTTIMIZZAZIONE IN LINE-ARRAY

L’utilizzo di un line-array comporta una serie di vantaggi in diversi contesti, in particolare:

• SPL omogeneo lungo la direttrice frontale degli speaker, effetto che si apprezza in particolare su distanze medio-lunghe

• comportamento acustico direttivo, che permette di focalizzare in maniera precisa il suono sul pubblico, evitando inutili dispersioni in zone dove una copertura acustica non è richiesta. L’ottimizzazione attuabile del line-array tiene conto del comportamento del sistema rispetto alla frequenza:

• all’aumentare della distanza dal line-array aumenta l’attenuazione dell’aria. Questo ha effetto in particolare sulle alte frequenze.

• all’aumentare dell’angolazione degli elementi del line-array tra elementi del line-array diminuisce l’accoppiamento in fase delle medie frequenze.

• all’aumentare del numero di moduli del line-array le basse frequenze si sommano in maniera acusticamente coerente. La congurazone acustica in line-array dei moduli DVA K5 può essere ottimizzata, grazie alle funzioni di controllo gestite dal DSP. L’interfaccia per l’utilizzo è semplice e immediata: impiega due rotary della sezione “DSP Preset” (4) e riporta l’etichetta di riferimento qui mostrata:

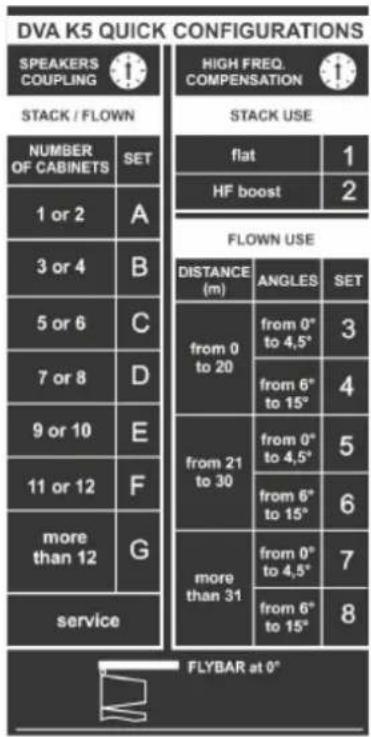

• Posizionare il rotary “SPEAKER COUPLING” in base al numero di moduli impiegati nel line array. Questo rotary agisce sulle basse frequenze e va impostato nella posizione:

• Posizionare il rotary “HIGH FREQUENCY COMPENSATION” in base a tipo di installazione ed angolazione impostata nel line-array. Questo rotary agisce sulla sezione delle medio-alte frequenze e va impostato nella posizione:

• 3 - installazione in uso appeso (own), con pubblico a distanza di 0-20 m e angolazione fra ogni modulo da 0° a 4,5°

• 4 - installazione in uso appeso (own), con pubblico a distanza di 0-20 m e angolazione fra ogni modulo da 6° a 15°

• 5 - installazione in uso appeso (own), con pubblico a distanza di 21-30 m e angolazione fra ogni modulo da 0° a 4,5°

• 6 - installazione in uso appeso (own), con pubblico a distanza di 21-30 m e angolazione fra ogni modulo da 6° a 15°

• 7 - installazione in uso appeso (own), con pubblico a distanza maggiore di 31 m e angolazione fra ogni modulo da 0° a 4,5°

• 8 - installazione in uso appeso (own), con pubblico a distanza maggiore di 31m e angolazione fra ogni modulo da 6° a 15°

• 1 - installazione in uso stack (ad esempio su subwoofer tramite l’apposito y-bar DRK-10/DRK-20), per un’equalizzazione senza enfasi su una specica banda di frequenze

• 2 - installazione in uso stack (ad esempio su subwoofer tramite l’apposito y-bar DRK-10), per un’equalizzazione che enfatizzi le alte frequenze Italiano STACKED FLOWN20 DVA K5 Cod. 420120232 REV.1.1

DVA K5 può essere montato su treppiede opzionale standard con palo di diametro 35 mm. Per questo utilizzo è necessario l’accessorio DSA-4, si possono montare no a 2 moduli e la distanza massima ammessa tra il primo elemento e terra è 130 cm (un piede della base deve essere in asse dietro l’amplicatore). DSA-4 permette un’inclinazione massima di ± 5°. Per ogni ulteriore informazione fare riferimento alle istruzioni di questo accessorio.

POSIZIONAMENTO SU UN PIANO

DVA K5 può essere montato su un piano in appoggio, tramite i y-bar DRK-10/ DRK-20 (max. 6 moduli) e l’accessorio DSA-4 (massimo 3 moduli). Per ulteriori approfondimenti si prega di fare riferimento ai manuali relativi.

UTILIZZO SU SUBWOOFER CON PALO

L’utilizzo su un subwoofer DVA KS10, DVA KS20, o sub della serie DVA può avvenire tramite palo di diametro 35 mm. Questo tipo di utilizzo prevede il montaggio ad un’altezza massima di 85 cm tra la base dello speaker e il pavimento, prevedendo no a 2 moduli DVA K5. Per questo scopo è necessario l’utilizzo di un accessorio DSA-4 con inclinazione massima di 5° verso il basso degli speaker.

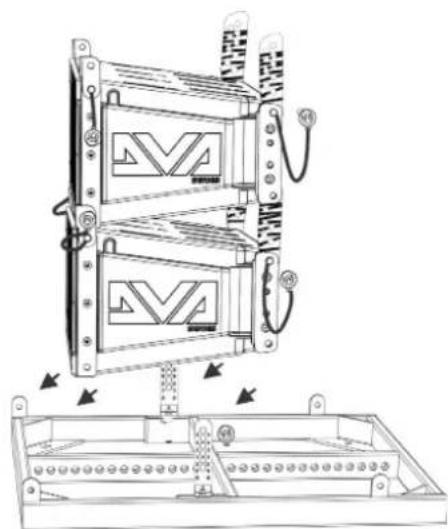

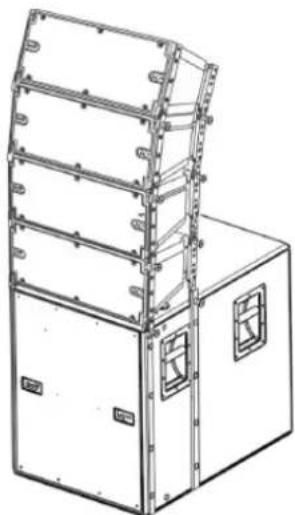

CONFIGURAZIONE STACKED SU SUBWOOFER TRAMITE FLY-BAR

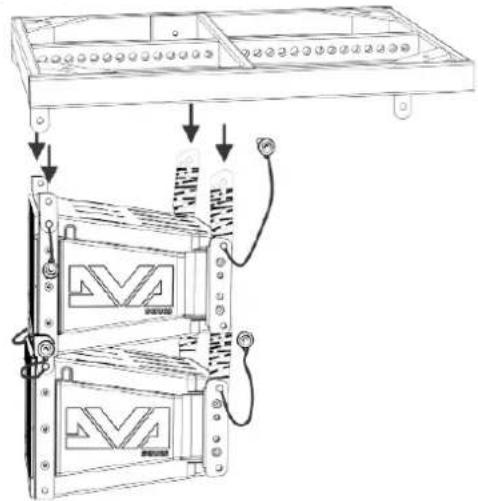

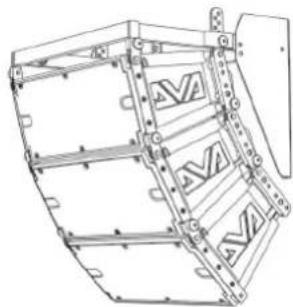

Il montaggio su subwoofer in stack può essere effettuata direttamente, attraverso l’utilizzo di un y-bar DRK-10/DRK-20. Consultare i manuali relativi per ulteriori informazioni. Italiano21 DVA K5 Cod. 420120232 REV.1.1 CONFIGURAZIONE FLOWN DVA K5 può essere congurato own, utilizzando i y-bar DRK-10 o DRK-20 (o DRK-20M). La correttezza del montaggio e i limiti di carico di sicurezza possono essere vericati con l’ausilio di dBTechnologies Composer. Confrontare le etichette di sicurezza e le istruzioni relative dei y-bar per ulteriori informazioni (DRK-10: 250 kg max, DRK-20: 1300 kg max in dipendenza dal punto di aggancio, DRK-20M: 1000 kg max). CONFIGURAZIONE FLOWN O STACKED CON SUPPORTI LATERALI DVA K5 può essere montato direttamente su un subwoofer DVA KS10 in con gurazione stacked, oppure in congurazione own sotto a un DVA KS10, come mostrato in gura, utilizzando l’accessorio opzionale SRK-10. Italiano22 DVA K5 Cod. 420120232 REV.1.1

INSTALLAZIONE CON STAFFA A MURO

DVA K5 può essere montato a muro, tramite la staffa opzionale DWB 3. Gli ulteriori accessori meccanici di montaggio della staffa non sono inclusi. Italiano

UTILIZZO DI UN SOLLEVATORE DRL-45

DVA K5 può essere sollevato utilizzando un sollevatore DRL-45. Il line-array da sollevare deve utilizzare il un y-bar DRK-10 correttamente installato. ATTENZIONE! Al ne dell’utilizzo in sicurezza degli accessori, vericarne periodicamente funzionalità e integrità prima dell’utilizzo. Gli accessori devono essere utilizzati solo da personale qualicato! Assicurarsi che l’installazione sia posizionata in modo stabile e sicuro per scongiurare ogni condizione di pericolo per persone, ani- mali e/o cose. L’utilizzatore è tenuto a vericare le regolamentazioni e le leggi cogenti in materia di sicurezza nel Paese in cui si utilizza il prodotto. Installare il prodotto attenendosi a quanto illustrato in queste istruzioni.

• Non utilizzare mai le maniglie, le staffe o altri elementi del diffusore per sospendere direttamente i moduli o il sistema!

• In caso di utilizzo all’aperto è consigliabile ancorare il sistema per prevenire eventali oscillazioni dovute al vento o agli agenti atmosferici23 DVA K5 Cod. 420120232 REV.1.1

4. AGGIORNAMENTO DEL FIRMWARE

1. Scaricare ed installare USB BURNER MANAGER nella sezione “SOFTWARE & CONTROLLER” sul proprio

2. Scaricare il le .zip dell’ultimo rmware nella sezione “DOWNLOADS” relativa al proprio prodotto.

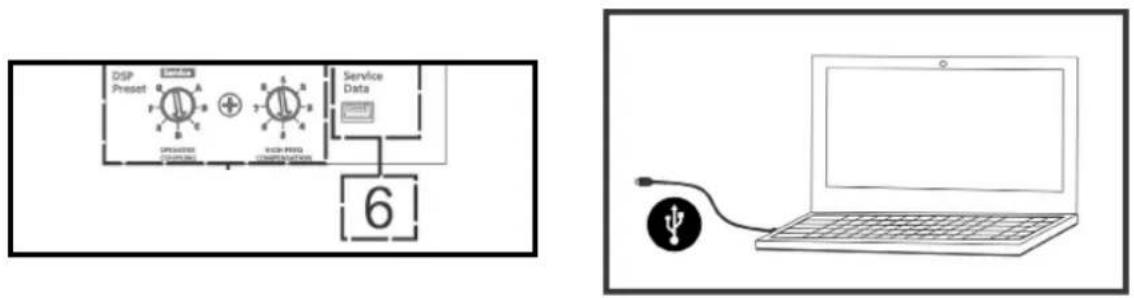

3. Collegare il prodotto al PC tramite un cavo USB (non fornito) con il connettore del tipo corretto (vedere questo

dettaglio nel capitolo CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO).

4. Nella schermata dell’USB BURNER MANAGER, in alto a destra, selezionare “Apertura File”.

5. Selezionare il le del rmware precedentemente scaricato.

6. Seguire le operazioni mostrate a video.

7. Cliccare “AGGIORNA”.

È molto importante mantenere aggiornato il rmware del prodotto, per garantirne una piena funzionalità. Controllare periodicamente il sito http://www.dbtechnologies.com nella sezione “DOWNLOADS”. Italiano24 DVA K5 Cod. 420120232 REV.1.1

2. Vericare che il cavo di alimentazione sia correttamente inserito.

3. Vericare eventuali collegamenti di rilancio dell’alimentazione.

1. Vericare che i collegamenti in ingresso del segnale audio principale ed eventualmente di quello

rilanciato siano correttamente effettuati

2. Vericare che i cavi utilizzati non siano danneggiati

3. Vericare che il mixer o la sorgente audio sia accesa e mostri chiaramente la presenza di segnale in

ingresso al diffusore/line array.

4. Vericare che il livello della sensibilità Audio Input Sensitivity sia a un valore adeguato.

5. Vericare lo stato dei LED utilizzando la tabella presente nel capitolo CARATTERISTICHE DELLA SEZIONE

DI AMPLIFICAZIONE E DI CONTROLLO

Il diffusore non si accende: Il diffusore si accende ma non emette nessun suono: Il diffusore emette un suono distorto:

1. Vericare che il rotary Audio Input Sensitivity sia a 0 dB. Notare se il led di LIMITER è acceso, in questo

caso indica un funzionamento in condizioni di distorsione.

2. Vericare che i cavi utilizzati non siano danneggiati, nel qual caso sostituirli (un cavo danneggiato può

portare a perdita o alterazione del segnale).

3. Vericare le impostazioni del rotary DSP preset che inuiscono sulla risposta in frequenza in uscita. A tal

GENERALE DATI ACUSTICI Tipologia: Modulo line-array attivo a 3 vie Risposta in frequenza [± 3 dB]: 70 - 19000 Hz Max SPL: 129 dB HF: 2x 1” (Voice coil:1.4”) Type HF: Ceramico MF: 1x 6.5” (Voice coil: 2”) LF: 1x 8” (Voice coil: 2.5”) Type MF- LF: Neodimio Frequenze di crossover: 340 Hz (Low/Mid), 1800 Hz (Mid/High) Direttività (HxV): 100°x15° (singolo modulo) AMPLIFICATORE Tipologia: Digipro® G3 Classe di amplicazione: Classe D Potenza di amplicazione (Picco) 1000 W Potenza di amplicazione (RMS): 500 W Alimentazione: SMPS con PSU Auto-range Connettore di alimentazione: (PowerCON® In/Link) Tecnica di rareddamento: Convezione Controlli: Sensitivity control, 2 rotary a 8 posizioni (Coupling, Compensation) Italiano26 DVA K5 Cod. 420120232 REV.1.1 PROCESSORE

Controller interno: DSP 25/56 bit/48 kHz Funzioni avanzate: Filtri FIR Limiter: Peak, Termico Ingressi e rilanci di alimentazione: PowerCON® In/Link Ingressi audio: 1x XLR IN bilanciato USB (aggiornamento del rmware): 1x USB MINI tipo B Uscite audio: 1x XLR link OUT bilanciato INTERFACCIA UTENTE SPECIFICHE DI ALIMENTAZIONE (ASSORBIMENTO)

• NOTA PER L’INSTALLATORE: Valori riferiti a 1/8 della potenza, in condizioni medie di funzionamento (programma musicale con clipping raro o assente). Si consiglia per qualsiasi tipo di congurazione di considerarli i valori minimi di dimensionamento. ** NOTA PER L’INSTALLATORE: Valori riferiti a 1/3 della potenza, in condizioni pesanti di funzionamento (programma musicale con frequente clipping e intervento del limiter). E’ consigliabile il dimensionamento secondo questi valori in caso di installazioni e tour professionali. Controlli: Sensitivity control, 2 rotary a 8 posizioni (Coupling, Compensation) Led di segnalazione: Limiter, Signal, Mute/prot, Ready Italiano Assorbimento a 1/8 della potenza in condizioni medie di utilizzo audio(*):

0.72 A / 76 W (220-240V~) - 1.22 A / 70 W (100-120V~)

Assorbimento a 1/3 della potenza in condizioni massime di utilizzo audio(**):

1.25 A / 140 W (220-240V~) - 2.12 A / 144 W (100-120V~)

• Assorbimento nominale full-power(***): 2 A (220-240V~) - 4 A (100-120V~) Assorbimento con speaker acceso in assenza di segnale (idle): 19 W Corrente di inrush: 18,3 A Corrente e potenze totali ammesse in un sistema rilanciato (***): 14 A / 3200 W max (220-240 V~) 11 A / 1200 W max (100-120 V~) *** Valori di laboratorio ottenuti utilizzando un segnale sinusoidale continuo27 DVA K5 Cod. 420120232 REV.1.1 Le caratteristiche, specicazioni e aspetto dei prodotti sono soggetti a possibili cambiamenti senza previa comunicazione. dBTechnologies si riserva il diritto di apportare cambiamenti o miglioramenti nel design o nelle lavorazioni senza assumersi l’obbligo di cambiare o migliorare anche i prodotti precedentemente realizzati. A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNA (ITALIA) Tel [phone] Fax [phone] www.dbtechnologies.com [e-mail] Predisposizioni di montaggio: Punti integrati nel cabinet Montaggio diretto su palo: No, solo con accessori Larghezza: 580 mm (22.83 inch.) Altezza: 240 mm (9.45 inch.) Profondità: 327 mm (12.87 inch.) Peso: 14,7 kg (32,41 lbs.) SPECIFICHE MECCANICHE Materiale: polipropilene rinforzato con metallo Griglia: metallo - lavorazione CNC Maniglie integrate Italiano27 DVA K5 Code 420120232 REV.1.1 English 1. GENERAL INFORMATION p. 28
