RW16 - Micrófono DB Technologies - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sistema de micro inalámbrico UHF
Marca	DB Technologies
Modelo	RW16
Categoría	Micrófono
Bandas de frecuencia	823-832 MHz / 863-865 MHz
Número de canales	16
Respuesta en frecuencia	60 Hz - 15 kHz (± 3 dB)
Distorsión armónica total (THD)	< 1%
Tipo de receptor	RW16R, doble antena con recepción diversity
Salidas de audio	Simétrica XLR, asimétrica TRS
Transmisores incluidos	De mano (RW16M) o de cintura (RW16B) según el pack, con micrófono de diadema para RW16B
Alimentación del receptor	Adaptador de corriente incluido
Alimentación de los transmisores	2 pilas AA LR6 1.5 V cada una
Dimensiones del receptor	212 x 44 x 115 mm
Peso del receptor	400 g
Dimensiones del transmisor de mano	254 x 52.5 mm (diámetro)
Peso del transmisor de mano	250 g
Dimensiones del transmisor de cintura	64 x 90 x 23 mm
Peso del transmisor de cintura	80 g
Cápsula de micrófono	Dinámica, intercambiable (compatible Shure)
Funciones principales	Sincronización IR (ASC), ajuste de nivel, indicadores AF, antena diversity
Mantenimiento y limpieza	Proteger de la humedad; limpiar con un paño seco
Seguridad	Respetar las advertencias; no abrir; usar la alimentación suministrada
Piezas de repuesto y reparabilidad	Cápsulas intercambiables, pilas disponibles; reparaciones por SAT DB Technologies

Preguntas frecuentes - RW16 DB Technologies

¿Cómo encender el receptor RW16R?

Presione el botón POWER durante aproximadamente 1 segundo. El receptor se enciende y la pantalla muestra la información.

¿Cómo sincronizar el transmisor con el receptor?

1. Encienda el receptor. 2. Encienda el transmisor (mantenga ON/OFF 3s). 3. Alinee los puertos IR del transmisor y del receptor. 4. Presione la tecla ASC del receptor. La pantalla parpadea y luego se vuelve fija.

¿Qué hacer si el receptor no se enciende?

Verifique la presencia de alimentación (adaptador enchufado) y la correcta conexión de los cables. Repita el procedimiento de encendido.

¿Qué hacer si el transmisor no se enciende?

Verifique que las pilas AA estén insertadas en la dirección correcta y que estén cargadas. Reemplácelas si es necesario. Presione ON/OFF durante 3 segundos.

¿Cómo reemplazar la cápsula del transmisor de mano?

Desenrosque la cápsula existente en sentido antihorario. Reemplácela por una cápsula compatible Shure. Enrosque firmemente.

¿Qué pilas usar para los transmisores?

Use dos pilas alcalinas de tipo AA LR6 1.5V. Respete la polaridad indicada en el compartimento.

¿Cuál es el alcance del sistema RW16?

El alcance depende del entorno. En campo abierto, puede alcanzar aproximadamente 100 metros. Las obstrucciones reducen el alcance.

¿Cómo ajustar el nivel de audio en el receptor?

Gire la perilla INPUT LEVEL en la parte frontal del receptor. Los indicadores AF le ayudan a ajustar el nivel óptimo.

¿Puedo usar varios sistemas RW16 juntos?

Sí, cada sistema ofrece 16 canales. Use canales diferentes para evitar interferencias. La función ASC facilita la asignación.

¿Cómo limpiar y mantener el sistema?

Desconecte la alimentación. Limpie las superficies con un paño suave y seco. Evite los líquidos. Guarde en un lugar seco y libre de polvo.

MANUAL DE USUARIO RW16 DB Technologies

MANUAL DEL USUARIO - Sección 1

Las advertencias del presente manual se deben tener en cuenta conjuntamente con las del "Manual del usuario" - Sección 2".

RED CERTIFICATION

1. INFORMACIÓN GENERAL...... 42

¡BIENVENIDOS! 42

PANORAMICA INTRODUTTIVA 42

REFERENCIAS PARA EL USUARIO.... 42

CONTENUTO 43

2. RICEVITORE...... 44

3. RADIOMICROFONO RW16M 45

4. RADIOMICROFONO RW16B.... 46

5. PRIMERA SOLUCIÓN DE PROBLEMAS.... 47

1. INFORMACIÓN GENERAL

¡BIENVENIDOS!

¡Gracias por adquirir este producto diseñado y desarrollado en Italia por dBTechnologies! RW16 es el resultado de una larga experiencia en el campo de la transmisión radio digital aplicada al sector audio. A través de soluciones optimizadas, ofrece una configuración fácil y un uso seguro..

INTRODUCCIÓN

El sistema inalámbrico RW16, en la versión con micrófono inalámbrico de mano (RW16 MS) o transmisor de bolsillo (RW16 BS), puede operar en las frecuencias 823-832 MHz / 863-865 MHz. Están disponibles 16 canales para el usuario. El sistema es versátil y listo para el uso. Sus características principales son:

• receptor RW16R de 2 antenas con sistema de recepción diversity
• transmisor de mano con posibilidad de cambio rápido cápsula (compatibilidad Shure)
• transmisor de bolsillo con micrófono de diadema incluido y conector mini-xlr
• salida audio del sistema balanceada (XLR) y desbalanceada (TRS)

REFERENCIAS PARA EL USUARIO

Para aprovechar al máximo el RS16000TR recomendamos:

• leer la guía de consulta rápida suministrada con el producto y todas las secciones de este manual de uso, y guardarla durante toda la vida útil del producto.
• registrar el producto en la página web http://www.dbtechnologies.com en la sección "SOPORTE TÉCNICO".
• guardar prueba de compra y GARANTÍA (Manual de uso "sección 2").

RW16 MS/BS

Cod. 420120321 REV. 1.0

CONTENIDO

El contenido del envío incluye:

• receptor con antenas
  • par de baterías tipo AAA LR6
• alimentador
• cable de audio

Además, dependiendo del paquete:

• transmisor de mano RW16M
- transmisor de bolsillo RW16B con micrófono de diadema

2. RICEVITORE

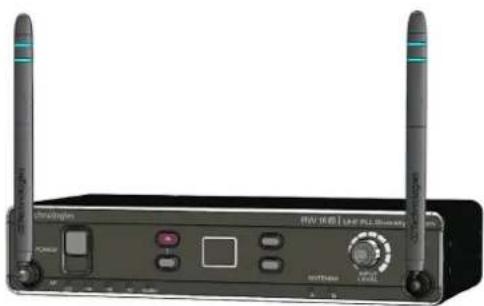

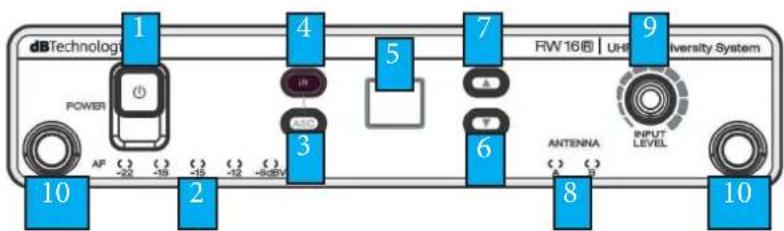

El receptor presenta los siguientes mandos en el lado delantero:

1. pulsador de encendido/apagado
2. indicadores del nivel de audio
3. tecla de sincronización ASC
4. puerto de infrarrojos IR
5. pantalla de control
6. pulsador "Down"
7. pulsador "Up"
8. indicador de uso de la antena A o B
9. mando de regulación del nivel
10. antenas

dbTechnologi POWER 1 2 3 4 5 6 7 8 9 RW 16® | UHI University System INPUT LEVEL ANTENNA 10 AF (-) (-) (-) (-) (-) (-) (-) -22 -18 -15 -12 -80kV -80kV

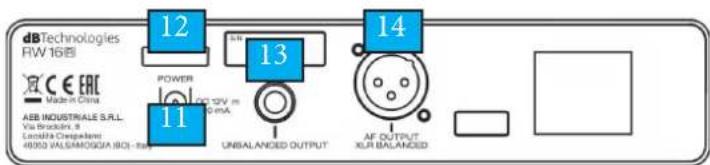

En cambio, en el lado trasero están presentes:

1. conector de entrada del alimentador
2. sistema de fijación del cable
3. salida desbalanceada
4. salida balanceada (XLR)

dBTechnologies RW 16图 CE EAC Made in China AEB INDUSTRIALE S.R.L. Via Bratislini, 8 Lucosita Chepadiere 4000 VA/SA/MOGGA (BOL-1a) POWER 12 13 14 11 UNBALANCED OUTPUT AF OUTPUT XUR BALANCED

RW16 MS/BS

Cod. 420120321 REV. 1.0

3. RADIOMICROFONO RW16M

El micrófono inalámbrico de mano RW16M presenta los siguientes mandos:

1. led on/off
2. pulsador on/off
3. tapa con apertura para acceder al compartimiento de las baterías
4. puerto de infrarrojos IR

① ② ③ ④

Procedimiento de sincronización de RW16M:

• conectar el receptor a la red eléctrica con el alimentador. Presionar el pulsador de encendido/apagado durante aprox. 1" para encenderlo.
• introducir las baterías suministradas en el transmisor desenroscando la tapa y respetando la polaridad correcta para el posicionamiento. Presionar el pulsador on/off durante aprox. 3" para encenderlo.

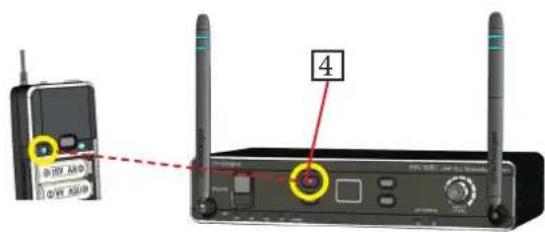

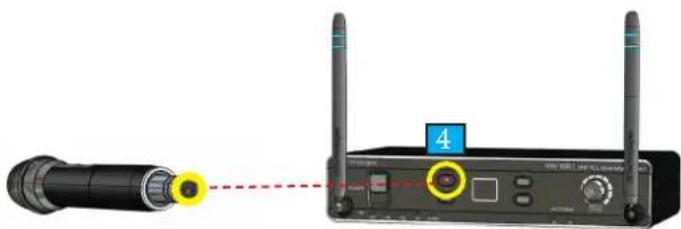

• alinear los puertos IR como muestra la figura.
• en el receptor, presionar la tecla de sincronización ASC. La pantalla empieza a parpadear y luego se vuelve fija para indicar que ha terminado la operación.

El micrófono inalámbrico de mano RW16B presenta los siguientes mandos:

1. conector mini-XLR
2. led on/off
3. pulsador on/off
4. tapa de la batería
5. selector de atenuación del micrófono (2 posiciones: 0 dB / -10 dB)

2 1 2 3 4 2

Procedimiento de sincronización de RW16B:

• conectar el receptor a la red eléctrica con el alimentador. Presionar el pulsador de encendido/apagado durante aprox. 1" para encenderlo.
• introducir las baterías suministradas abriendo la tapa y respetando la polaridad correcta. Presionar el pulsador on/off durante aprox. 3".
• alinear los puertos IR como se muestra.
• en el receptor, presionar la tecla de sincronización ASC. La pantalla empieza a parpadear y luego se vuelve fija para indicar que ha terminado la operación.

0-25V, AMD 0-25V, AMD 4

RW16 MS/BS

Cod. 420120321 REV. 1.0

5. PRIMERA SOLUCIÓN DE PROBLEMAS

PROBLEMA SOLUCIÓN POSIBLE
El receptor no se enciende • Comprobar la presencia de alimentación aguasarriba del sistema, la conexión correcta de los cableados y repetir el procedimiento de encendido.
El transmisor no se enciende • Comprobar la presencia y carga de las baterías,sustituirlas si es necesario. Repetir el procedimiento de encendido.
La señal de audio no llega a la mez-cladora	• Controlar los cableados y el nivel de entrada en el receptor. Si es necesario, repetir el procedimiento de sincronización.

Respuesta en frecuencia	60 Hz - 15 kHz (± 3 dB)
Salidas de audio: mini-XLR per headset
Controles: gain, ON/OFF
Alimentación:	2 AA LR6 1.5 V baterías
Dimensiones (mm) [inch.]: 64 x 90 x 23 [2.51"]
Peso (g) [oz]: 80 [0.08]
Headset: incluido

RW16M ESPECIFICACIONES TÉCNICAS

Alimentación:	2 AA LR6 1.5 V baterias
Dimensiones (mm) [inch.]:	254 x 52.5 diam. [10” x 2.06” diam.]
Peso:	250 [0.25]

RW16 MS/BS

Cod. 420120321 REV. 1.0

Respuesta en frecuencia:	60 Hz - 15 kHz ( ± 3 dB)
Cápsula:	dinamica, interscambiable
Controles: ON/OFF

Características, especificaciones y aspecto de los productos pueden cambiar sin previo aviso. dBTechnologies se reserva el derecho de modificar o mejorar el diseño o la fabricación sin asumir la obligación de modificar o mejorar también los productos realizados anteriormente.

A.E.B. Industriale Srl

Via Brodolini, 8
