GD400BDD - Lavavajillas Scancool - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavavajillas profesional
Marca	Scancool
Modelo	GD400BDD
Tensión de alimentación	230 V ~ 50/60 Hz
Potencia total	3,1 kW
Intensidad nominal	13,3 A
Peso neto	41 kg
Capacidad de lavado	40 cestas/hora
Número de ciclos de lavado	3 ciclos (90 s, 120 s, 180 s)
Temperatura de aclarado	85 °C
Temperatura de lavado	55 °C (mínimo)
Consumo de agua	Aprox. 2,5 L/ciclo
Tipo de vaciado	Gravedad o bomba (modelo B)
Dosificador de detergente	Integrado (modelo DD)
Dosificador de abrillantador	Mecánico ajustable
Aclarado en frío	Sí (en modelos OEM-400)
Termoparada	Sí (en modelos GM/GT)
Ciclo de regeneración	Sí (modelos SOFT)
Mantenimiento habitual	Limpieza diaria de filtros, brazos de lavado y rebosadero
Instalación	Por técnico autorizado, conexión eléctrica e hidráulica

Preguntas frecuentes - GD400BDD Scancool

¿Qué tipos de detergente usar en el lavavajillas GD400BDD?

Utilice únicamente un detergente líquido industrial, para altas temperaturas, no espumante. No use nunca detergente doméstico.

¿Cómo vaciar la máquina?

Abra la puerta, retire el rebosadero. Para modelos con bomba (B), presione el botón de vaciado durante 3 segundos. Para modelos por gravedad, el vaciado se realiza naturalmente.

¿Qué hacer si la vajilla queda húmeda después del ciclo?

Verifique el nivel y el ajuste del abrillantador. Asegúrese de que la temperatura de aclarado alcance 85°C. Saque la vajilla al finalizar el ciclo.

¿Cómo ajustar el dosificador de abrillantador?

Gire el tornillo de ajuste en el dosificador para obtener la dosis deseada (0 a 4,5 cm³ por ciclo). El ajuste depende de la dureza del agua y del producto utilizado.

¿Por qué la máquina no se llena?

Verifique que el grifo de agua esté abierto, que el filtro de la electroválvula no esté obstruido, y que la puerta esté bien cerrada. Contacte al servicio técnico si el problema persiste.

¿Cómo realizar un ciclo de regeneración en los modelos SOFT?

Abra la puerta, retire el rebosadero para vaciar el depósito. Presione el botón L (Fig.8) durante 3 segundos hasta que el indicador se encienda. Cierre la puerta, el ciclo dura aproximadamente 20 minutos.

¿Cuál es la presión de agua necesaria?

La presión dinámica debe estar entre 2 y 4 bares (200-400 kPa). Si la presión es demasiado alta, instale un regulador de presión.

¿Cómo limpiar el interior de la máquina?

Abra la puerta, retire el filtro y las bandejas filtrantes. Limpie con un paño húmedo, deje la puerta abierta para secar. Use un producto desincrustante para descalcificar.

¿Qué significa el código de error E1 parpadeante?

E1 indica que la puerta está abierta. Ciérrela correctamente. Si el problema persiste, el microinterruptor de puerta puede estar defectuoso.

¿Puedo lavar objetos de madera en este lavavajillas?

No, este aparato está diseñado para lavar vajilla, cristalería y utensilios de vidrio o porcelana. No introduzca objetos frágiles o no resistentes a altas temperaturas.

MANUAL DE USUARIO GD400BDD Scancool

ES INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO LAVAVAVASOS

FR INSTRUCTIONS D'INSTALLATION, D'UTILISATION ET D'ENTRETIEN LAVE-VERRES

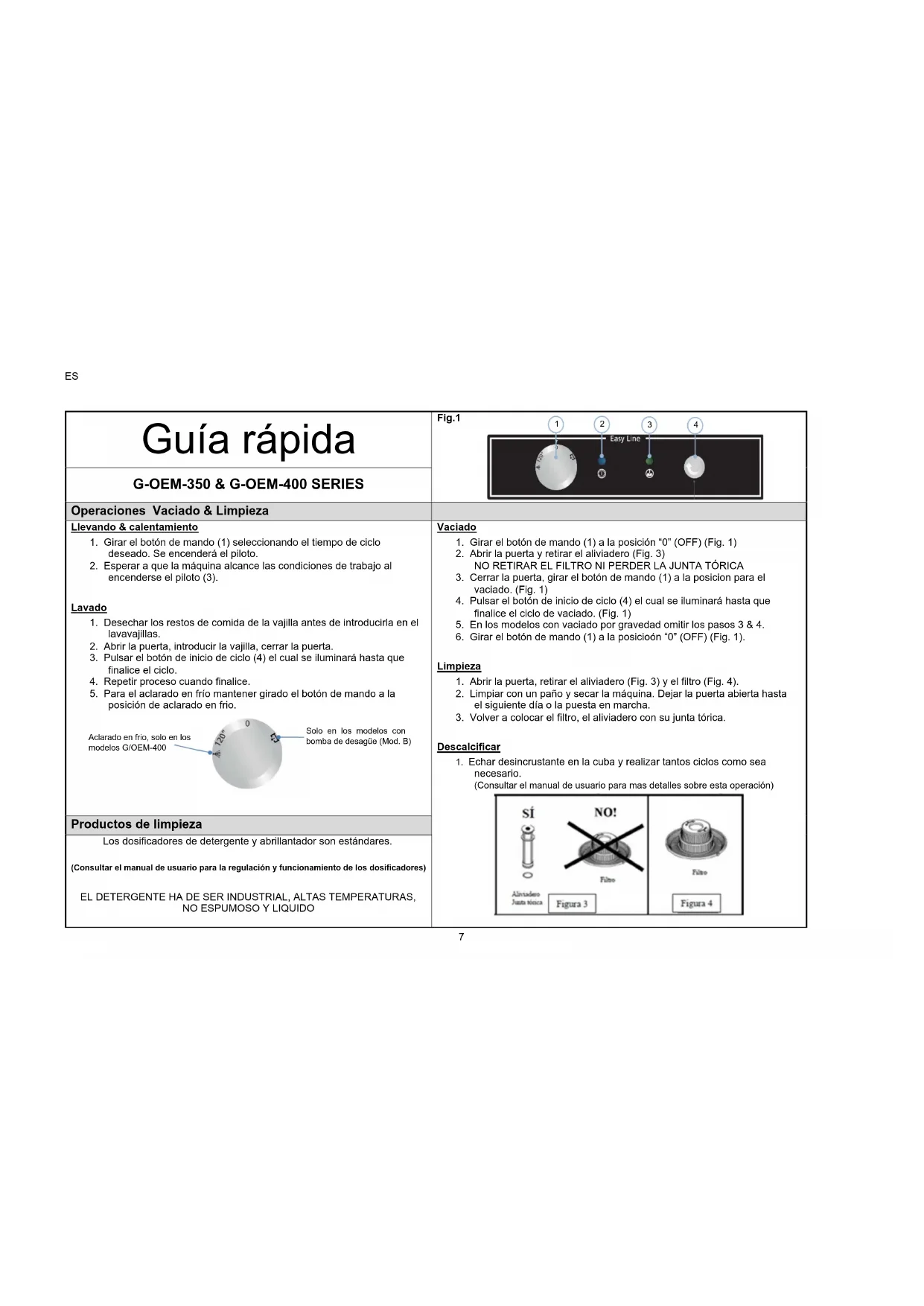

Guía rápidaG-OEM-350 & G-OEM-400 SERIES	Fig.1
Operaciones Vaciado & Limpieza
Llevando & calentamiento1. Girar el botón de mando (1) seleccionando el tiempo de ciclo deseado. Se encenderá el piloto.2. Esperar a que la máquina alcance las condiciones de trabajo al encenderse el piloto (3).Lavado1. Desechar los restos de comida de la vajilla antes de introducirla en el lavavajillas.2. Abrir la puerta, introducir la vajilla, cerrar la puerta.3. Pulsar el botón de inicio de ciclo (4) el cual se iluminará hasta que finalice el ciclo.4. Repetir proceso cuando finalice.5. Para el aclarado en frío mantener girado el botón de mando a la posición de aclarado en frio.Aclarado en frio, solo en los modelos G/OEM-400Solo en los modelos con bomba de desagüe (Mod. B)	Vaciado1. Girar el botón de mando (1) a la posición “0” (OFF) (Fig. 1)2. Abrir la puerta y retirar el aliviadero (Fig. 3)NO RETIRAR EL FILTRO NI PERDER LA JUNTA TÓRICA3. Cerrar la puerta, girar el botón de mando (1) a la posicion para el vaciado. (Fig. 1)4. Pulsar el botón de inicio de ciclo (4) el cual se iluminará hasta que finalice el ciclo de vaciado. (Fig. 1)5. En los modelos con vaciado por gravedad omitir los pasos 3 & 4.6. Girar el botón de mando (1) a la posición “0” (OFF) (Fig. 1).Limpieza1. Abrir la puerta, retirar el aliviadero (Fig. 3) y el filtro (Fig. 4).2. Limpiar con un paño y secar la máquina. Dejar la puerta abierta hasta el siguiente día o la puesta en marcha.3. Volver a colocar el filtro, el aliviadero con su junta tórica.Descalcificar1. Echar desincrustante en la cuba y realizar tantos ciclos como sea necesario.(Consultar el manual de usuario para mas detalles sobre esta operación)
Productos de limpiezaLos dosificadores de detergente y abrillantador son estándares.(Consultar el manual de usuario para la regulación y funcionamiento de los dosificadores)EL DETERGENTE HA DE SER INDUSTRIAL, ALTAS TEMPERATURAS, NO ESPUMOSO Y LIQUIDO

Guía rápida

GM-OEM-350 & GM-OEM-400 SERIES

Operaciones Vaciado & Limpieza

Llevando & calentamiento

1. Cerrar la puerta, presionar el botón (1). El led dentro del botón (1), se enciende.
2. Esperar a que la máquina alcance las condiciones de funcionamiento al encenderse el Led (5)

Lavado

1. Desechar los restos de comida de la vajilla antes de introducirla en el lavavajillas.
2. Abrir la puerta, introducir la vajilla, cerrar la puerta.
3. Seleccionar el ciclo presionando el botón (2), (3) o (4). Los leds incluidos dentro de los botones de ciclo indican que la máquina esta en funcionamiento. Dependiendo del programa seleccionado se encenderá un led u otro.
4. Abrir la puerta y repetir el proceso
5. En los modelos G/M-OEM-400 sin soft, el botón (4) tiene doble función, mientras lo mantengamos pulsado conseguimos el aclarado en frio.

Productos de limpieza

Los dosificadores de detergente y abrillantador son estándares.

(Consultar el manual de usuario para la regulación y funcionamiento de los dosificadores)

EL DETERGENTE HA DE SER INDUSTRIAL, ALTAS TEMPERATURAS, NO ESPUMOSO Y LIQUIDO

Fig.1

1. Estando la máquina encendida, abrir la puerta.
2. Retirar el aliviadero (Fig. 3)
   NO RETIRAR EL FILTRO NI PERDER LA JUNTA TÓRICA
3. Presionar el botón (2) durante 3 segundos para iniciar el ciclo de vaciado.
4. Esperar hasta que el Led del botón (2) se apague.
5. Para los modelos que desagüan por gravedad, omitir los pasos (3 & 4)
6. Presionar el botón (1) y cerrar la puerta.

Regeneración

1. El ciclo de regeneración en los modelos SOFT se debe realizar siempre una vez finalizado el ciclo de vaciado.
2. Si la luz Led (6) está encendida, rellene el bote de sales del interior de la máquina.
3. Abrir la puerta.
4. Pulsar el botón (3) durante 3 segundos.
5. Una vez la luz Led del botón (3) empiece a parpadear, cerrar la puerta.
6. Esperar hasta que el Led del botón (3) se apague.
7. Limpiar el interior de la máquina una vez terminado el ciclo.

Limpieza

1. Abrir la puerta, retirar el aliviadero (Fig. 3) y el filtro (Fig. 4).
2. Limpiar con un paño y secar la máquina. Dejar la puerta abierta hasta el siguiente día o la puesta en marcha.
3. Volver a colocar el filtro, el aliviadero con su junta tórica.

Descalcificar

1. Echar desincrustante en la cuba y realizar tantos ciclos como sea necesario.

(Consultar el manual de usuario para mas detalles sobre esta operación)

SI ALVADARO Junt tisca NO! Filtro Filtro Figura 3 Figura 4

Guía rápida

GT-OEM-350 & GT-OEM-400 SERIES

Operaciones Vaciado & Limpieza

Llevando & calentamiento

1. Cerrar la puerta, presionar el botón (1). El led dentro del botón (1), se enciende.
2. Esperar a que la máquina alcance las condiciones de funcionamiento.
   Temperatura de clarado (3) ha de ser mínimo 85°C y el del tanque (4) ha de ser mínimo de 55°C.

Lavado

1. Desechar los restos de comida de la vajilla antes de introducirla en el lavavajillas.
2. Abrir la puerta, introducir la vajilla, cerrar la puerta.
3. Seleccionar el ciclo presionando el botón (5), (6) o (7). Los leds incluidos dentro de los botones de ciclo indican que la máquina esta en funcionamiento. Dependiendo del programa seleccionado se encenderá un led u otro.
4. Abrir la puerta y repetir el proceso
5. En los modelos G/T-OEM-400 sin soft, El botón (7) tiene doble función, mientras lo mantengamos pulsado conseguimos el aclarado en frio.

Para acelerar el proceso de calentamiento, realizar un par de ciclos cada uno solamente después de que la temperatura de aclarado alcance los 85°C.

Si se inicia el ciclo antes de que la temperatura del aclarado no alcance mínimo 85°C.

EL CICLO DE LAVADO PODRÍA SER MÁS LARGO

Productos de limpieza

Los dosificadores de detergente y abrillantador son estándares.

(Consultar el manual de usuario para la regulación y funcionamiento de los dosificadores)

EL DETERGENTE HA DE SER INDUSTRIAL, ALTAS TEMPERATURAS, NO ESPUMOSO Y LIQUIDO

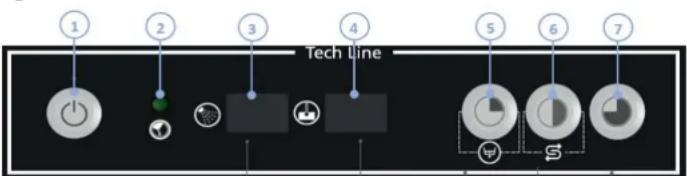

Fig.1

Vaciado

1. Estando la máquina encendida, abrir la puerta.
2. Retirar LOS FILTROS (Fig. 2) y el aliviadero (Fig. 3)
   NO RETIRAR EL FILTRO NI PERDER LA JUNTA TÓRICA
3. Presionar el botón (5) durante 3 segundos para iniciar el ciclo de vaciado.
4. Esperar hasta que el Led del botón (5) se apague.
5. Para los modelos que desagüan por gravedad, omitir los pasos (3 & 4)
6. Presionar el botón (1) y cerrar la puerta.

Regeneración

1. El ciclo de regeneración en los modelos SOFT se debe realizar siempre una vez finalizado el ciclo de vaciado.
2. Si la luz Led (2) está encendida, rellene el bote de sales del interior de la máquina.
3. Abrir la puerta.
4. Pulsar el botón (6) durante 3 segundos.
5. Una vez la luz Led del botón (6) empiece a parpadear, cerrar la puerta.
6. Esperar hasta que el Led del botón (6) se apague.
7. Limpiar el interior de la máquina.

Limpieza

1. Abrir la puerta, retirar el aliviadero (Fig. 3) y el filtro (Fig. 4).
2. Limpiar con un paño y secar la máquina. Dejar la puerta abierta hasta el siguiente día o la puesta en marcha.
3. Volver a colocar el filtro, el aliviadero con su junta tórica.

Descalcificar

1. Echar desincrustante en la cuba y realizar tantos ciclos como sea necesario. (Consultar el manual de usuario para mas detalles sobre esta operación)

SI Alvadero Justa tórica NO! Filtro Filtro Figura 3 Figura 4

1. ÍNDICE

1. ÍNDICE.... 10
2. INFORMACIÓN Y ADVERTENCIAS GENERALES 11
3. DATOS DEL PRODUCTO.... 12

3.1 Características generales.... 12
3.2 Características específicas.... 12

1. INSTRUCCIONES DE INSTALACIÓN.... 13

4.1 Desembalaje 13
4.2 Emplazamiento y nivelación.... 13
4.3 Conexión eléctrica 13

4.3.1 Características eléctricas de la instalación.... 14

4.4 Conexión hidráulica 14
4.5 Conexión del desagüe 15
4.6 Dosificador abrillantador mecánico 15
4.7 Dosificador de detergente (Opcional).... 15
4.8 Reciclaje 16

1. INSTRUCCIONES DE USO Y MANTENIMIENTO 17

5.1 Funcionamiento 17

5.1.1 Simbología del panel de mando Fig. 7....17
5.1.2 Simbología del panel de mando Fig. 8....17
5.1.3 Simbología del panel de mando Fig. 9....17
5.1.4 Encendido de la máquina 17
5.1.5 Llenado y calentamiento.... 18
5.1.6 Preparación de la vajilla.... 18
5.1.7 Selección de lavado.... 18
5.1.8 Termo-stop.... 18
5.1.9 Interrupción de ciclo de lavado y fin del ciclo de lavado 18
5.1.10 Aclarado en frio. (solo MOD. OEM-400 y versiones) 19
5.1.11 Vaciado de la máquina 19
5.1.12 Ciclo de regeneración (sólo versiones SOFT).... 19
5.1.13 Apagado de la máquina....20
5.1.14 Limpieza al final de la jornada 20

5.2 Consejos útiles 20

5.2.1 Mantenimiento 20
5.2.2 Abrillantador y detergente.... 20
5.2.3 Normas de higiene.... 20
5.2.4 Resultados óptimos 20
5.2.5 No uso prolongado 21

1. ANOMALÍAS, ALARMAS Y AVERÍAS 21
   6.1 Diagnóstico de errores (Fig. 8)....22
2. RECICLAJE DEL PRODUCTO 22

2. INFORMACIÓN Y ADVERTENCIAS GENERALES

Este manual ha sido creado para facilitar la completa comprensión del funcionamiento, instalación y mantenimiento de la máquina. En él dispone de la información y las advertencias necesarias para una correcta instalación y uso del aparato, así como de información acerca de las características y posibilidades que ofrece, a fin de que pueda aprovechar todo el potencial a su disposición.

ANTES DE PROCEDER A LA PUESTA EN SERVICIO DEL APARATO, LEER DETENIDAMENTE LAS INSTRUCCIONES DE ESTE MANUAL.

Conserve este manual en lugar seguro para futuras consultas.

En caso de venta o cesión de la máquina, suministre este manual al nuevo usuario.

ESTE ES UN APARATO EXCLUSIVAMENTE PARA USO PROFESIONAL, Y DEBE SER UTILIZADO POR PERSONAL CUALIFICADO.

• La elección de los materiales, la contrucción según directivas de seguridad CE (2014/35/EC-Directiva de bajo voltaje, 2014/30/EC-EMC Directive, 2006/42/EC-Directiva de maquinas, 2011/65/EU-RoHS2) y ensayo completo garantizan la calidad de la maquina. Además de este manual, en la maquina se encuentran: Esquema eléctrico y tabla topográfica.
• El emplazamiento y la instalación, así como reparaciones o transformaciones, deben realizarse siempre por un TÉCNICO AUTORIZADO, atendiendo a la reglamentación en vigor en cada país, no haciéndose responsable el fabricante por una mala instalación de la misma.
• La instalación, ajuste incorrecto, el servicio ó el mantenimiento inapropiado del aparato, así como la manipulación de este pueden provocar tanto daños materiales como lesiones.
• El lava-vasos debe estar bien nivelado y en ningún caso debe estar estrangulado o atrapado ningún cable eléctrico, manquera de agua o manquera de desagüe.
• NO se suba encima o apoye encima del lavavajillas objetos pesados ya que está diseñado para sostener únicamente el cestillo de platos que va a ser lavado.

• El lava-vasos está diseñado para la limpieza de platillos, vasos y vajilla similar que contenga residuos de bebidas y comida. Cualquier otro tipo de uso se considera inadecuado. NO se deben limpiar objetos diferentes de los especificados o contaminados por gasolina, pintura, virutas de acero o hierro, objetos frágiles o que no resistan el proceso de lavado.

• Si su máquina ha sufrido alguna avería llame al Servicio de Asistencia Técnica.

• NO trate de repararlo usted mismo o personal no cualificado ni autorizado.
• Utilice repuestos originales, de lo contrario quedara sin efecto la garantía.
• Para realizar operaciones de mantenimiento es preciso desconectar el lavavajillas de la corriente eléctrica mediante el dispositivo de desconexión/interruptor general, además, de cerrar el grifo de entrada de agua.
• NO utilice para su limpieza productos abrasivos, corrosivos, ácidos, disolventes y detergentes a base de cloro, ya que dañarían los componentes del lavavajillas.
• Este aparato ha sido diseñado para trabajar en temperaturas ambiente entre 5 °C y 40 °C.
• Use solamente cestillos, jabones y abrillantadores recomendados por el fabricante.
• NO utilice para su limpieza productos abrasivos, corrosivos, ácidos, disolventes y detergentes a base de cloro, ya que dañarían los componentes del lavavajillas.
• Este aparato ha sido diseñado para trabajar en temperaturas ambiente entre 5 °C y 40 °C.
• Use solamente cestillos, jabones y abrillantadores recomendados por el fabricante.

EL INCUMPLIMIENTO DE ESTAS NORMAS O EL USO INDEBIDO DEL APARATO EXIME AL FABRICANTE DE CUALQUIER GARANTÍA O RECLAMACIÓN POSIBLE.

ES

3. DATOS DEL PRODUCTO

La máquina que usted acaba de adquirir es un producto especializado en la limpieza de vajilla, cristalería y demás piezas de menaje, utilizadas en la restauración y hostelería. Al ser un producto industrial, está caracterizado por tener una gran producción de limpieza de vajilla.

Todos los aparatos disponen de placa de características que identifica el aparato e indica las características técnicas del mismo, está ubicada en uno de los laterales de la máquina. No retire la placa del aparato.

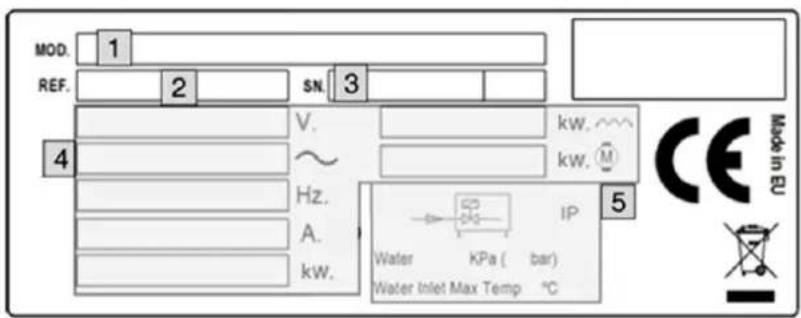

PLACA DE CARACTERISTICAS

MOD. 1 REF. 2 SN. 3 V. kw. ~ Hz. kw. A. IP kw. Water KPa ( bar ) Water Inlet Max Temp °C 5 Made in EU

1: NOMBRE DEL APARATO
2: REFERENCIA DEL APARATO
3: N° DE SERIE+FECHA FABRICACIÓN
4: CARACTERÍSTICAS ELÉCTRICAS
5: CARACTERÍSTICAS AGUA

Mencione las características indicadas al contactar con el servicio técnico.

3.1 Características generales

MOD. OPCIONES		ALIMENTACIÓN TENSIÓN	CALDERIN TANQUE						CONS. AGUA (l/ciclo)	NIVEL SONORO
			Cap.	Temp.	Pot. (W)	Cap.	Temp.	Pot. (W)
G-OEM-350	(B/DD/SA/UK)	230V 1N 50Hz	5 l 85°C		2400 11 l		15 l 25	60°C 2000	2	65 dBA
GM-OEM-350		230V 1N 50/60Hz
GT-OEM-350
G-OEM-400	(SOFT/B/DD/SA)	230V 1N 50Hz			2800
GM-OEM-400		230V 1N 50/60Hz
GT-OEM-400
G-OEM-400	(SOFT/B/DD/SA) UK	230V 1N 50Hz			2400
GM-OEM-400		230V 1N 50/60Hz
GT-OEM-400

3.2 Características específicas

MOD.	CICLOS LAVADO		ACLARADO EN FRIO	BOMBA DESAGÜE	DOS. DGTE.	DESCAL.	TERMO STOP	CAPACIDAD LAVADO (cestos/h)
	N°	Duración (s)
G-OEM-350	1	120	-	-	-	-	NO	30
G-OEM-350 B				SI		-
G-OEM-350 DD				-	SI	-
G-OEM-350 SA				-	-	-
G-OEM-350 UK				-	-	-
G-OEM-400			SI	-	-	-
G-OEM-400 B				SI	-	-
G-OEM-400 DD					SI	-
G-OEM-400 SA				-	-	-
G-OEM-400 UK				-	-	-
G-(M/T)-OEM-350	3	90 120 180	-	-	-	-	YES	40
G-(M/T)-OEM-350 B				SI	-	-
G-(M/T)-OEM-350 DD				-	SI	-
G-(M/T)-OEM-350 SA				-	-	-
G-(M/T)-OEM-350 UK				-	-	-
G-(M/T)-OEM-400			SI	-	-	-
G-(M/T)-OEM-400 B				SI	-	-
G-(M/T)-OEM-400 DD				-	SI	-
G-(M/T)-OEM-400 SA				-	-	-
G-(M/T)-OEM-400 UK				-	-	-
G-(M/T)-OEM-400 SOFT			NO	-	-	SI

4. INSTRUCCIONES DE INSTALACIÓN

El emplazamiento y la instalación, así como reparaciones o transformaciones, deben realizarse siempre por un TÉCNICO AUTORIZADO, atendiendo a la reglamentación en vigor en cada país.

La instalación, ajuste incorrecto, el servicio ó el mantenimiento inapropiado del aparato, así como la manipulación de este pueden provocar tanto daños materiales como lesiones.

4.1 Desembalaje

Desembale la máquina y compruebe que no haya sufrido ningún daño en el transporte, de lo contrario notifiquelo inmediatamente a su proveedor y al transportista. En caso de duda no utilice la máquina hasta haber analizado el alcance de los daños.

Los elementos del embalaje (plásticos, poliuretano expandido, grapas, etc....) no deben dejarse al alcance de los niños, pues tienen un peligro potencial.

El manejo de la máquina debe realizarse con carretilla elevadora o similar para no dañar la estructura de la máquina. Transportar la máquina hasta el lugar donde se debe instalar y posteriormente desembalarla.

Los elementos utilizados para el embalaje son totalmente reciclables, con lo que deben tirar en su contenedor correspondiente.

4.2 Emplazamiento y nivelación

Esta máquina dispone de patas regulables para su perfecta colocación, se hace girando la pata a la altura deseada. Es muy importante que la máquina esté bien nivelada ya que así se optimiza su funcionamiento. El pavimento donde se va a colocar la máquina debe aguantar el peso de la máquina.

Se recomienda analizar el lugar donde se va a instalar la máquina antes de su instalación, para que no sufra daño alguno durante su uso.

4.3 Conexión eléctrica

La conexión eléctrica del aparato debe hacerse siempre por un TÉCNICO AUTORIZADO.

Se deberán tener en cuenta las normas legales vigentes en cada país en materia de conexiones a la red eléctrica.

• Verificar que la tensión de la red corresponde a la que se indica en la placa de características.
• Para la conexión eléctrica se debe emplear cable flexible con cubierta resistente al aceite, y no debe ser más ligero que el cable en funda ordinaria en policloropreno ordinario o elastómero sintético equivalente (H07RN-F).
• La sección del cable de alimentación debe estar dimensionada según la corriente nominal de la máquina.
• Es obligatorio conectar a tierra el aparato mediante un dispositivo de protección diferencial. El fabricante no se hace responsable de posibles daños originados por el incumplimiento de este requisito.
• Próximo al aparato y fácilmente accesible, debe instalarse un interruptor automático magnetotérmico de corte omnipolar adecuadamente dimensionado, con un mínimo de 3 mm de apertura entre contactos. Este dispositivo debe usarse para desconectar el aparato en trabajos de instalación, reparaciones y limpieza o mantenimiento del aparato. Se recomienda que disponga de capacidades de bloqueo/etiquetado. El fabricante no se hace responsable de posibles daños originados por el incumplimiento de este requisito.

- Si en la instalación de la máquina detecta algún fallo, hágalo saber a su proveedor inmediatamente.

No cumplir con las especificaciones del fabricante o una instalación inadecuada, exime al mismo de cualquier responsabilidad, no haciéndose responsable de los daños personales, o materiales que pudiera sufrir la máquina.

4.3.1 Características eléctricas de la instalación

MOD. OPCIONES		TENSION DE ALIMENTACION	POTENCIA MÁX ELECTRICA	AMP. (A)	PESO NETO
G-OEM-350	(B/DD/SA/UK)	230V 1N~ 50Hz	2,7kW	11.6 A	34 kg
GM-OEM-350		230V 1N~ 50/60Hz
GT-OEM-350
G-OEM-400 UK	(SOFT/B/DD/SA)	230V 1N~ 50Hz			41 kg
GM-OEM-400 UK		230V 1N~ 50/60Hz
GT-OEM-400 UK
G-OEM-400	(SOFT/B/DD/SA)	230V 1N~ 50Hz	3,1 kW 13,3 A
GM-OEM-400		230V 1N~ 50/60Hz
GT-OEM-400

4.4 Conexión hidráulica

Se han de utilizar las mangueras nuevas suministradas con el aparato (no reutilizar mangueras viejas).

Antes de conectar la máquina a la red hidráulica es necesario realizar el análisis de la calidad del agua.

La calidad del agua recomendada es:

Temperatura del agua (T): máx. 60 ^		Dureza total del agua:	5 - 10 ^0fH (dureza francesa)
pH: 6,5 - 7,5 7 - 14			^0eH (dureza inglesa)
Impurezas: < 0,08 mm 9 - 18			^0dH (dureza alemana)
Cloruros: máx. 150 mg/l Conductividad: 400 – 1.000 S/cm
Cl: 0,2 - 0,5 mg/l

Si la dureza del agua es superior a 10 °fH (dureza francesa) es necesario instalar un descalcificador. Además de la calidad de agua, hay que tener en cuenta la presión de red de agua, siendo este apartado muy importante para el correcto funcionamiento de la máquina. La presión de agua necesaria es:

	Min.				Max.
PRESIÓN DINÁMICA	bar	kPa	kg/cm2	psi	bar	kPa	kg/cm2	psi
	2	200	2,03	29	4	400	4,07	58,01

Si la presión de red es superior a la recomendada, es necesario colocar en la toma de salida un regulador de presión Fig. 2. Si la presión de red es inferior a la recomendada es necesario instalar una bomba de presión en la salida de la red hidráulica Fig. 3.

Fig. 2. Conexión directa de la manguera de entrada de agua.

Fig. 3. Conexión por bomba de presión.

S → LLAVE DE CORTE F → FILTRO H → MANGUERA DE AGUA¹ E → ELECTROVÁLVULA B → ELECTRO-BOMBA DE PRESIÓN

Para la correcta instalación hidráulica de la máquina se han de seguir los siguientes requerimientos.

• La red hidráulica debe tener una válvula de corte del suministro hidráulico.
• Compruebe que la presión de red esté comprendida entre los valores indicados arriba.
• Para optimizar el funcionamiento de la máquina, el fabricante recomienda que la temperatura del agua de entrada de la máquina esté comprendida entre estos valores:

H2O fría	H2O caliente
5 °C < Ta < 25 °C / 41 °F < Ta < 95 °F	40 °C < Ta ≤ 60 °C / 122 °F < Ta < 140 °F

• Si se usa agua caliente, esta no debe exceder de 60 °C / 140 °F.
• Todas las máquinas disponen de conexión mediante rosca de 34 ".

El no cumplimiento de estas recomendaciones puede dañar seriamente la máquina, pudiendo provocar asímismo daños al usuario.

4.5 Conexión del desagüe

El agua que se desagua de la máquina debe fluir libremente, para ello el conducto de desagüe debe estar en un nivel inferior Fig. 4 ^2 . Si el desagüe no se encuentra en un nivel inferior, es necesaria la utilización de una bomba de desagüe, no pudiendo exceder la ubicación de ste una altura de 680 mm Fig. 5. En este caso la bomba de desagüe puede ser solicitada a la hora de adquirir la máquina o posteriormente.

La bomba de desagüe debe ser instalada únicamente por personal autorizado por el fabricante, eximiendo de responsabilidad alguna al fabricante de su mala instalación.

4.6 Dosificador abrillantador mecánico

Instalación: Tome el tubo situado en la parte trasera de su máquina donde indica « Rinse Aid » y colóquelo en el interior del recipiente de abrillantador.

Los tubos son transparentes para ofrecer la visibilidad de que los productos químicos son correctamente dispensados.

Funcionamiento: este dosificador absorbe el líquido abrillantador cuando detecta una pérdida de presión al aclarado, esto es, cuando la electroválvula de llenado se cierra, se crea un vacío que hace que el dosificador abrillantador absorba el líquido al que está conectado.

Regulación: el dosificador debe ser regulado a la hora de instalar la máquina para que el usuario disponga de la mejor optimización de lavado desde el primer momento. La regulación debe modificarse en función del tipo de abrillantador y de la dureza del agua. En cada ciclo de aclarado se inyecta una cantidad de abrillantador regulable entre 0 y 4,5 cm3, equivalente a un desplazamiento de abrillantador en el tubo de aspiración de entre 0 y 40 cm de longitud.

Por cada vuelta del tornillo de regulación, la dosificación varía aproximadamente 4,4 cm de longitud en el tubo de aspiración (0,5 cm3/vuelta).

4.7 Dosificador de detergente (Opcional)

Utilice ÚNICAMENTE un detergente líquido poco espumógeno a alta temperatura y de calidad comercial. El fabricante no recomienda ningún nombre de marca específico de productos químicos. Póngase en contacto con su distribuidor de productos químicos para las cuestiones relativas a ellos.

Instalación: El dosificador de detergente se encuentra en la parte frontal del depósito de lavado, por encima del nivel máximo de agua. Tome el tubo situado en la parte trasera de la máquina donde indica "detergente" e insertarlo dentro del recipiente del detergente.

Este es el encargado de suministrar la dosis adecuada de detergente a la máquina. Fig. 1

Instalación: la entrada de detergente debe estar en la cuba de la máquina, siendo su situación por encima del nivel máximo de agua. Para la conexión eléctrica visualizar el esquema eléctrico. La cuba dispone de un orificio para la instalación del dosificador, indicado con la pegatina "CONEXIÓN DETERGENTE".

Funcionamiento: el dosificador de detergente se activa cuando la máquina está cogiendo agua, tanto si es en el aclarado como si es en el llenado.

Regulación: la dosis de detergente debe ser regulada a la hora de instalar el componente para que el usuario disponga de la mejor optimización de lavado desde el primer momento. Para ello debe girarse el tornillo de regulación hasta conseguir la cantidad deseada (girar en el sentido de las agujas del reloj para aumentar y sentido contrario a las agujas del reloj para reducir la dosificación).

Posición	2 2,5 3 3,5 4 4,5 5
Dosificación (l/h)	0,5	1,15	1,5	2 2,3	2,6	3
Dosificación en aclarado (ml, cc)	1,5	3,5	4,5	6	7	8	9

- 1 5 +

Regulación del tiempo de pausa Depósito de lavado Detergente Filtro

Se recomienda que el detergente y la regulación del dosificador lo realice un técnico cualificado en productos químicos para poder tener un lavado más eficiente.

4.8 Reciclaje

El embalaje de este producto está formado por:

• Palet de madera.
• Cartón.
• Fleje de polipropileno.
• Polietileno expandido.

Todos los embalajes utilizados en el empaquetado de esta máquina son reciclables, con lo que la eliminación correcta de estos productos contribuirá a la conservación del medio ambiente. Para mayor información sobre el reciclaje de estos productos, diríjase a la oficina competente del organismo local. Deseche estos materiales con arreglo a las normas vigentes.

5. INSTRUCCIONES DE USO Y MANTENIMIENTO

ANTES DE PROCEDER A LA PUESTA EN SERVICIO DEL APARATO, LEER DETENIDAMENTE LAS INSTRUCCIONES DE ESTE MANUAL.

ESTE ES UN APARATO EXCLUSIVAMENTE PARA USO PROFESIONAL, Y DEBE SER UTILIZADO POR PERSONAL CUALIFICADO.

5.1 Funcionamiento

A continuación, se mostrará los pasos a seguir para optimizar el funcionamiento de su lavavajillas, mostrando todas las posibilidades de funcionamiento que dispone.

5.1.1 Simbología del panel de mando Fig. 7

A. Botón de mando E. Máquina apagada
B. Piloto máquina encendida F. Ciclo de lavado (120s)
C. Piloto máquina preparada G. Aclarado en frío
D. Piloto + pulsador de máquina en ciclo de lavado / Comienzo ciclo de lavado	H. Ciclo de vaciado (sólo Mod. B)

5.1.2 Simbología del panel de mando Fig. 8

I. Botón (ON/OFF) K. Ciclo Lavado 1 (90s) / Bomba de desagüe (Mod. B)
J. Piloto máquina preparada	L. Ciclo Lavado 2 (120s) / Ciclo regeneración (Mod.SOFT)
N. Piloto necesidad sal (Mod. SOFT)	M. Ciclo Lavado 3 (180s) / Aclarado en frio (No en Mod. SOFT)

5.1.3 Simbología del panel de mando Fig. 9

I. Botón (ON/OFF) K. Ciclo Lavado 1 (90s) / Bomba de desagüe (Mod. B)
O. Display de temperatura del agua del calderin	L. Ciclo Lavado 2 (120s) / Ciclo regeneración (Mod.SOFT)
P. Display de temperatura del agua del tanque	M. Ciclo Lavado 3 (180s) / Aclarado en frio (No en Mod. SOFT)
Q. Piloto necesidad sal (Mod. SOFT)

5.1.4 Encendido de la máquina

Antes de encender la máquina asegúrese de lo siguiente:

√ El interruptor general debe estar activado.
√ La llave de paso de agua debe estar abierta.
√ No debe faltar agua en la red.
√ Los filtros correspondientes deben estar en su sitio.
√ El aliviadero debe estar colocado en su sitio.

En los modelos G (Fig.7), para encender la máquina basta con colocar el botón de selección de ciclo de la posición 0 a cualquier posición CICLO DE LAVADO.

En los modelos GM (Fig.8) & GT (Fig.9), basta con pulsar el botón de ON-OFF durante 1,5 segundos.

5.1.5 Llenado y calentamiento

Una vez encendida la máquina, ésta se irá llenando. Previamente se llenará el calderin de aclarado y posteriormente la cuba de lavado. El proceso de llenado puede durar unos minutos. Una vez llena la cuba de lavado, comenzará el calentamiento del calderin y una vez caliente el calderin, se calentará la cuba. Se puede comenzar el proceso de lavado, pero no se recomienda ya que el agua del interior de la máquina no está a la temperatura idónea. En los modelos G (Fig.9) y GM (Fig.10), cuando la máquina haya alcanzado la temperatura idónea para un correcto lavado, avisará al usuario con el piloto verde de máquina preparada. Piloto C (Fig.7) y el J (Fig. 8)

Por otro lado, en los modelos GT (Fig.10) se puede observar la temperatura en los displays correspondientes (O y P)

La temperatura debe ser en el boiler entre 82-90°C y en el tanque entre 57-62°C (ver imagen).

84 60

Se recomienda cambiar el agua del lavavajillas cada 40/50 lavados o dos veces al día.

Para que comience el llenado de la máquina es imprescindible que la puerta esté totalmente cerrada, ya que por seguridad, si la puerta está abierta, la máquina no se llenará.

La máquina que usted ha adquirido dispone de un termostato de seguridad en el calderín y otro en la cuba, para que en caso de averiarse cualquiera de los termostatos principales, estos puedan cortar el calentamiento.

Es posible que en el primer calentamiento del día, por inercia de calentamiento, el calderín alcance más temperatura de lo comentado anteriormente. Esto es totalmente normal. Si observa que, en el calentamiento del calderín, sale vapor a presión por las toberas de las ramas de aclarado, avise al servicio técnico.

5.1.6 Preparación de la vajilla

Para lavar la vajilla hay que seguir los siguientes pasos para su preparación:

• Retirar los residuos más gruesos de la vajilla antes de colocarla en los cestillos.
• Realizar el lavado de la vajilla de cristal en primer lugar.
• Colocar los platos en el cestillo de púas.
• Colocar las copas y vasos boca abajo.
• Colocar los cubiertos en los cubiletes con el mango hacia abajo. Se pueden mezclar los cubiertos.
• Colocar los cubiletes en las cestas base.

5.1.7 Selección de lavado

Antes de comenzar el ciclo de lavado, introducir el cestillo correspondiente con la vajilla en la máquina. Para comenzar el proceso de lavado en los modelos G (Fig.7), debe estar seleccionado un ciclo de lavado. Posteriormente cerrar la puerta y pulsar el botón de inicio de ciclo (D) y el ciclo de lavado comenzará automáticamente.

En los modelos GM (Fig.8) y GT (Fig.9), para comenzar el proceso de lavado es necesario seleccionar el ciclo de lavado que se desea ejecutar pulsando uno de los tres ciclos. Cada ciclo de lavado corresponde a un tiempo de lavado (90 s/120 s/180 s) que éste deberá ser seleccionado dependiendo de las necesidades del usuario. Una vez seleccionado el ciclo, el lavado comenzará automáticamente.

Para comenzar el ciclo de lavado, es imprescindible que la puerta de la máquina esté totalmente cerrada, ya que, por seguridad, si la puerta está abierta, no comenzará el ciclo de lavado.

5.1.8 Termo-stop

Los modelos GM (Fig.8) y GT (Fig.9), disponen de la función termo-stop. En estos casos, el proceso de aclarado dentro del programa de lavado, no se inicia hasta que el calderin alcanza la temperatura óptima (85°C), manteniendo el proceso de lavado en marcha hasta ese momento.

5.1.9 Interrupción de ciclo de lavado y fin del ciclo de lavado

La interrupción del ciclo de lavado se puede realizar de las siguientes formas:

• Apagando la máquina → el ciclo se detiene por completo.
• Abriendo la puerta → posteriormente el ciclo continúa cerrando la puerta.

Al final del ciclo de lavado, extraer el cestillo dejando secar la vajilla por evaporación. Retirar la vajilla del cestillo con las manos limpias, teniendo cuidado de no quemarse, ya que la vajilla tendrá una temperatura alta.

5.1.10 Aclarado en frio. (solo MOD. OEM-400 y versiones)

Las versiones Mod. OEM 400 disponen de un programa de aclarado en frío.

En los modelos G (Fig.7), para ejecutar dicho programa, mantener el selector de ciclo en la posición de aclarado en frío (G) durante el tiempo deseado y hará un aclarado con agua fría de red.

En los modelos GM (Fig.8) y GT (Fig.9), mantener pulsado el botón M durante 3 segundos y hará un aclarado con agua fría de red.

5.1.11 Vaciado de la máquina

Los lavavajillas, disponen de dos tipos de vaciado; por gravedad o mediante el uso de una bomba de desagüe.

5.1.11.1 Vaciado por gravedad

Para vaciar la máquina mediante este método, basta con extraer el aliviadero de la máquina y ella sola se vaciará. Se recomienda usar este tipo de vaciado con la máquina apagada para su mayor seguridad.

5.1.11.2 Vaciado por bomba de desagüe (Opcional)

El vaciado mediante bomba de desagüe es una opción de la máquina bajo pedido previo. El tubo de desagüe debe colocarse siempre en un sifón para que no haya retorno de olores.

En los modelos G (Fig.7), para vaciar la máquina, se seguirán los siguientes pasos:

• Extraer el aliviadero.
• Seleccionar la función de desaguado mediante el selector (H).
• Cerrar la puerta y pulsar el botón de comienzo de ciclo (D).
• Una vez finalizado (aprox. 160 s), vuelve a colocar el aliviadero. Se podrá apagar la máquina.

En los modelos GM (Fig.8) y GT (Fig.9), se seguirán los siguientes pasos:

• Extraer el aliviadero.
• Teniendo la puerta abierta, pulsar el botón K durante 3 segundos y el vaciado comenzará automáticamente.
• Una vez finalizado (aprox. 160 s), vuelve a colocar el aliviadero. Se podrá apagar la máquina.

Para el correcto funcionamiento del vaciado mediante la bomba de desagüe, es preciso que la manguera de desagüe este en altura (máx. 680 mm).

5.1.12 Ciclo de regeneración (sólo versiones SOFT)

En los modelos GM (Fig.8) y GT (Fig.9), el lavavajillas lleva incorporado un sistema manual de regeneración o descalcificación para aguas con una dureza igual o mayor a 10 °fH. Esto quiere decir que hay que ablandar las aguas que entran a la máquina. La causa de no tener este sistema sería la acumulación excesiva de cal, lo que llevaría a la obstrucción de todos los conductos que su máquina dispone. Para que el funcionamiento de este sistema sea eficiente hay que realizar lo siguiente:

• Abrir la puerta.
• Extraer el aliviadero y esperar a que vacíe el tanque.
• Una vez vaciado el tanque y con la puerta abierta seleccionar el ciclo de regeneración manteniendo pulsado el botón L durante 3 segundos hasta que quede encendido el led.
• Cerrar la puerta y es entonces cuando se inicia el ciclo de regeración, el led permanecerá encendido parpadeando hasta finalizar el ciclo.
• Al cabo de 20 minutos aproximadamente se apagará el led indicando que ha finalizado el ciclo de regeneración.
• Una vez finalizado el ciclo de regeneración abrir la puerta y colocar el aliviadero en su sitio.
• Cerrar la puerta y la máquina empezará a llenar el tanque ya que éste está vacio.
• Cada semana se llenará con sal común el depósito, cerrando herméticamente el tapón.

El ver en la vajilla rayas de cal, es síntoma de una urgente necesidad de realizar el ciclo de regeneración o descalcificación.

Se recomienda limpiar el interior de la máquina una vez realizado el ciclo de regeneración.

5.1.13 Apagado de la máquina

En los modelos G (Fig.7), el lavavajillas de apaga colocando el selector en la posición 0 (Pos.0 Fig.9).

En los modelos GM (Fig.8) y GT (Fig.9), el lavavajillas se apaga pulsando el botón ON-OFF durante 1,5 segundos.

Se recomienda no apagar la máquina durante el proceso de lavado, ya que esto evitaría que la vajilla que está dentro del lavavajillas quede limpia.

5.1.14 Limpieza al final de la jornada

Al final de la jornada es obligatorio realizar una limpieza de los filtros, distribuidores de lavado, ramas de aclarado y demás accesorios.

Esto es necesario para que no se reduzca la vida útil de su máquina. Una limpieza de vajilla eficiente requiere tener el lavavajillas en perfectas condiciones de limpieza y desinfección.

5.2 Consejos útiles

Lea atentamente los consejos útiles que a continuación se le muestra para poder aprovechar todo el potencial que su lavavajillas dispone.

5.2.1 Mantenimiento

Realice las operaciones de limpieza pertinentes para que su máquina tenga una vida útil duradera.

• Limpie la máquina de residuos al final de cada jornada laboral.
• No utilice productos abrasivos, corrosivos, ácidos, detergentes a base de cloro, disolventes o derivados de gasolinas para su limpieza.
• No rocíe la máquina y el entorno cercano a ella (paredes, suelo) con una manguera de agua, emisor de vapor o un limpiador a alta presión.
• Tenga cuidado al limpiar el suelo que no se inunde el inferior de la máquina y así evitar que entre agua de forma incontrolada.
• Lave solamente vajilla, cristalería o menaje de cocina con residuos de alimentación humana.
• Compruebe diariamente si los distribuidores de lavado giran correctamente.
• Al comienzo de la jornada laboral compruebe el nivel de sal, abrillantador y detergente.
• Dos veces al año llame al servicio técnico para que le realice las revisiones pertinentes:

o Limpieza del filtro de agua.
o Limpieza de cal en las resistencias.
o Revisión del estado de las juntas.
o Revisión del estado de los componentes.
o Regulación de los dosificadores.
○ Apretado de las bornas de conexiones eléctricas.

- Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio posventa o por personal cualificado similar con el fin de evitar un peligro.

5.2.2 Abrillantador y detergente

Si usted cambia de producto abrillantador o de detergente, es necesario proceder a su nueva regulación. Esta regulación debe ser efectuada por personal cualificado. Utilizar detergentes especializados para lavavajillas industriales. No usar detergentes espumosos. No usar bajo ningún concepto detergentes de lavavajillas domésticos.

Cuando manipule sustancias químicas, observe las indicaciones de seguridad. Lleve ropa de protección, guantes y gafas protectoras cuando este manipulando sustancias químicas. No mezcle productos detergentes.

5.2.3 Normas de higiene

• No manipule la vajilla limpia con las manos sucias o grasientas para no contaminar la vajilla.
• Para secar aun más la vajilla utilice paños limpios y esterilizados.
• Se recomienda esperar a que la máquina tenga la temperatura adecuada para el lavado pues ello lleva a una limpieza y desinfección más intensa.
• Vacíe la cuba de lavado por lo menos 2 veces al día o cada 40/50 ciclos de lavado.

5.2.4 Resultados óptimos

Para obtener unos resultados óptimos en la limpieza de su vajilla, el fabricante le recomienda que haga lo siguiente:

• Lave la vajilla cuando la máquina esté preparada para ello.
• Tenga siempre bien regulados los diferentes dosificadores.
• Tenga el lavavajillas en perfectas condiciones de limpieza.

5.2.5 No uso prolongado

En el caso de no tener la máquina en funcionamiento durante un periodo largo de tiempo (vacaciones, cierre temporal,) tenga en cuenta estas directrices:

• Vacíe la máquina totalmente, calderín incluido.
• Limpie la máquina intensamente.
• Deje abierto la puerta de la máquina.
• Cierre la válvula de entrada de agua.
• Desconecte el interruptor general de suministro eléctrico.
• En caso de haber riesgo de heladas, encargue a su servicio técnico que proteja la máquina contra las heladas.

6. ANOMALÍAS, ALARMAS Y AVERÍAS

A continuación, se mostrarán los pasos a seguir en el caso de suceder alguna anomalía o error de funcionamiento. En la siguiente tabla se enumeran las posibles causas y las posibles soluciones. En caso de duda o de que no sea capaz de solucionar el error, póngase en contacto con el servicio técnico.

No manipule los componentes eléctricos Ud. Mismo ya que hay peligro de muerte debido a que los componentes están bajo tensión de red.

ANOMALÍA POSIBLE CAUSA SOLUCIÓN
La máquina no se enciende.	No hay tensión de red.	Compruebe si ha saltado el interruptor magnetotérmico.
	Se han fundido los fusibles.	Llame a su servicio técnico para que analice la causa de su fundido.
	Interruptor general abierto. Cierre el interruptor.
La máquina no coge agua.	Válvula de entrada de agua cerrada. Abra la válvula de agua.
	Toberas de aclarado obstruidas.	Limpie las toberas y compruebe si hay acumulación de cal en la rama.
	Filtro de la electroválvula obstruido.	Llame al servicio técnico para que proceda a su limpieza.
	Presostato estropeado.	Llame al servicio técnico para que proceda a su sustitución.
El lavado no es satisfactorio.	Distribuidores del lavado obstruidos. Limpiar los distribuidores intensivamente.
	Escasez de detergente.	Llame al servicio técnico para que proceda a una nueva regulación del dosificador.
	Filtros sucios. Limpie los filtros intensivamente.
	Presencia de espuma.	El detergente no es el adecuado. Llame al servicio técnico para que proceda al suministro del detergente adecuado.
		Exceso de abrillantador. Llame al servicio técnico para que proceda a la regulación del dosificador.
	Temperatura de la cuba inferior a 50 °C / 122 °F.	Termostato averiado o mal tarado. Llame al servicio técnico para su reparación.
	Duración del ciclo corto para la cantidad de suciedad de la vajilla.	Elija un ciclo más largo.
	Agua demasiado sucia. Vacíe la cuba de lavado y cárguela de agua limpia.
La vajilla y el menaje no quedan secos.	No hay producto abrillantador. Cargue el depósito de líquido abrillantador.
	Líquido abrillantador insuficiente.	Llame al servicio técnico para la regulación del dosificador.
	Vajilla ha estado demasiado tiempo dentro del lavavajillas.	Según finaliza el lavado de la vajilla, sacarla del lavavajillas para su posterior secado al aire.
	Temperatura de aclarado inferior a 80 °C / 176 °F.	Llame al servicio técnico para el análisis del problema.
Rayas o manchas en la vajilla.	Demasiado abrillantador.	Llame al servicio técnico para la regulación del dosificador de abrillantador.
	Agua demasiado calcárea.	Compruebe la dureza del agua y si es posible realice al ciclo de regeneración inmediatamente.
	Poca sal en el depósito de sales.	Rellenar el depósito de sales en el caso de disponer de ello.
	Restos de sal en la cuba.	Al rellenar el depósito de sales, evite el derrame de la sal por la cuba.
La máquina se para durante su funcionamiento.	Instalación eléctrica sobrecargada.	Llame al servicio técnico para la modificación de la instalación eléctrica.
	Ha disparado la protección de la máquina.	Rearme el dispositivo de seguridad y en el caso de volver a ocurrir un disparo del mismo proceder a llamar al servicio técnico.

ES

La máquina se para y carga agua cuando está lavando.	Conducto del presostato obstruido.	Vacíe la cuba y haga una limpieza de la cuba intensa.
	Presostato averiado. Llame al servicio técnico para su sustitución.
	Aliviadero mal colocado. Coloque correctamente el aliviadero.
La máquina no comienza con el ciclo de lavado.	Puerta mal cerrada.	Cierre bien la puerta y si observa que se abre sóla, llame al servicio técnico para la regulación de los tensores.
	Micro de la puerta averiado. Llame al servicio técnico para su sustitución.
La máquina no termina de vaciarse.	Máquina mal nivelada.	Nivelar la máquina. Si tiene dudas póngase en contacto con su servicio técnico.
	Presostato averiado.	Llame al servicio técnico para que proceda a su sustitución.

6.1 Diagnóstico de errores (Fig. 8)

ERROR	DESCRIPCIÓN DETECCIÓN
E1	PUERTA ABIERTA	El led del ON/OFF se enciende durante 0,5 segundos y queda apagado durante 2 segundos para volver a encenderse, y así sucesivamente siempre y cuando la puerta se encuentre abierta mientras el ciclo seleccionado no haya finalizado.
E2	LLENADO DEL TANQUE	El led del ON/OFF se enciende dos veces durante 0,5 segundos cada vez y queda apagado durante 2 segundos para volver a encenderse dos veces, y así sucesivamente siempre y cuando el tanque no haya cogido el nivel de agua correcto en el tiempo estipulado.
E3	VACIADO DEL TANQUE	El led del ON/OFF se enciende tres veces durante 0,5 segundos cada vez y queda apagado durante 2 segundos para volver a encenderse tres veces, y así sucesivamente siempre y cuando la bomba de desague no haya vaciado en el tiempo estipulado el tanque hasta el nivel de agua correcto.
E4	CALENTAMIENTO DEL CALDERIN	El led del ON/OFF se enciende cuatro veces durante 0,5 segundos cada vez y queda apagado durante 2 segundos para volver a encenderse cuatro veces, y así sucesivamente siempre y cuando el agua del calderín no haya cogido la temperatura adecuada en el tiempo estipulado.
E5	CALENTAMIENTO DEL TANQUE	El led del ON/OFF se enciende cinco veces durante 0,5 segundos cada vez y queda apagado durante 2 segundos para volver a encenderse cinco veces, y así sucesivamente siempre y cuando el agua del tanque no haya cogido la temperatura adecuada en el tiempo estipulado.

NOTA: si se produce una avería no presente en la tabla, contacte con su servicio de asistencia técnica. El fabricante se reserva el derecho de modificar las características sin previo aviso.

La norma europea 2012/19/EU sobre la eliminación de aparatos eléctricos y electrónicos, indica que los electrodomésticos no deben ser eliminados de la misma manera que los desechos sólidos urbanos. Los aparatos en desuso se deben recoger separadamente para optimizar el porcentaje de recuperación y reciclaje de los materiales que los componen e impedir potenciales daños para la salud y el medio ambiente. El símbolo de la papelera tachada se encuentra en todos los productos para recordar la obligación de recolección separada. Para mayor información sobre la correcta eliminación de los electrodomésticos, los poseedores de los mismos podrán dirigirse al servicio público responsable o a los revendedores.

Guide rapide

G-OEM-350 & G-OEM-400 SERIES

3.1 Dane techniczne ...... ¡Error! Marcador no definido.
3.2 Charakterystyka szczegółowa ...... ¡Error! Marcador no definido.

1. INSTRUKCJA MONTAŻU 94

4.1 Usuwanie opakowania......;Error! Marcador no definido.
4.2 Ustawienie i poziomowanie ....... ¡Error! Marcador no definido.
4.3 Podłączenie elektryczne ...... ¡Error! Marcador no definido.

5.1 Działanie ...... ¡Error! Marcador no definido.

5.2 Przydatne wskazówki ...... ¡Error! Marcador no definido.
