Tipo de producto	Ventilador de pie
Marca	Bimar
Modelo	VT433
Uso previsto	Ventilación de espacios interiores domésticos
Número de velocidades	3 (mínima, intermedia, máxima)
Oscilación horizontal	Sí, mediante botón en el motor (derecha-izquierda)
Inclinación vertical	Sí, mediante orientación manual con muescas (arriba-abajo)
Difusor de aromas	Opcional, compatible con aceites esenciales (no incluidos)
Alimentación eléctrica	220-240 V ~ 50 Hz (verificar en la placa de características)
Clase eléctrica	II (doble aislamiento)
Protección	Rejilla de protección; uso prohibido a niños menores de 8 años sin supervisión
Montaje requerido	Sí, con base, soporte, rejillas delantera/trasera y hélice (ver manual fig.1)
Limpieza	Paño suave ligeramente húmedo; no usar productos abrasivos o corrosivos
Seguridad de uso	Desconectar antes del mantenimiento; no sumergir; no usar en exteriores
Almacenamiento	Al abrigo del polvo y la humedad, preferiblemente en el embalaje original
Reparaciones	Confiar a un técnico calificado; cualquier reparación no autorizada anula la garantía

Preguntas frecuentes - VT433 Bimar

¿Cómo ensamblar el ventilador VT433?

Desconecte primero el aparato. Inserte el cuerpo en la base verificando que los 3 ganchos salgan por las ranuras. Fije la rejilla trasera al motor con la tuerca, luego coloque la hélice en el eje y bloquéela con la tuerca girando en sentido antihorario. Finalmente, una la rejilla delantera a la trasera con el anillo de plástico y el clip de bloqueo. Asegúrese de que la rejilla esté firmemente fijada.

¿Cómo usar la oscilación horizontal?

Para activar la oscilación, presione el botón ubicado en el cuerpo del motor. Para detenerla, levante el botón. El ventilador oscilará de derecha a izquierda.

¿Cómo ajustar la velocidad del ventilador?

Use el selector ubicado en el cuerpo. Las posiciones son: 1 para velocidad mínima, 2 para velocidad intermedia, 3 para velocidad máxima. Para apagar, ponga el selector en 0 y desconecte el enchufe.

¿Cómo limpiar el ventilador VT433?

Desconecte siempre el aparato antes de la limpieza. Use un paño suave ligeramente húmedo. Evite productos abrasivos o corrosivos. No sumerja nunca el ventilador en agua. Si entra líquido en el interior, desconecte inmediatamente y seque cuidadosamente.

¿Puedo usar aceites esenciales con este ventilador?

Sí, algunos modelos aceptan un difusor de aromas. Vierta unas gotas de aceite/esencia (no incluidos) sobre el filtro sin exagerar para evitar dañar el motor. Cuelgue el difusor en la rejilla delantera o trasera con los ganchos.

¿Qué hacer si el ventilador no funciona?

Verifique primero que el enchufe esté bien conectado y que el tomacorriente tenga corriente. Asegúrese de que el selector no esté en 0. Si el problema persiste, no lo use y contacte a un técnico calificado. No intente repararlo usted mismo.

¿Es seguro este ventilador para niños?

Este producto no debe ser usado por niños menores de 8 años sin supervisión. Los niños mayores de 8 años pueden usarlo bajo supervisión y después de recibir instrucciones sobre los riesgos. Los niños no deben jugar con el aparato. La limpieza no debe ser realizada por niños.

¿Cómo almacenar el ventilador durante períodos de inactividad?

Desconecte el aparato y límpielo. Guárdelo en un lugar seco y al abrigo del polvo, preferiblemente en su embalaje original.

¿Puedo usar un alargador o adaptador?

No se recomienda el uso de adaptadores o alargadores. Si es necesario, deben cumplir con las normas de seguridad y tener un amperaje al menos igual al del aparato. Haga revisar por un profesional si es necesario.

¿Cómo ajustar la inclinación vertical del ventilador?

Para ajustar la inclinación, agarre el cuerpo del motor y oriéntelo en la dirección deseada. Los clics indican las diferentes posiciones posibles. No hay un botón específico.

MANUAL DE USUARIO VT433 Bimar

LIBRETTO ISTRUZIONI INSTRUCTION BOOKLET BEDIENUNGSANLEITUNG NOTICE D'INSTRUCTIONS FOLLETO DE INSTRUCCIONES

VENTILATORE DA TAVOLO

TABLE FAN TISCHVENTILATOR VENTILATEUR DE TABLE VENTILADOR DE MESA

type VT333 (mod. VT7-30B)

Este símbolo lo invita a leer atentamente las presentes instrucciones antes del uso del aparato, y eventualmente informar a terceros, si es necesario. Conservar el presente manual para ulteriores consultas. Si en la lectura del presente Manual de Instrucciones de Uso algunas partes resultasen difíciles de comprender o si surgieran dudas, antes de utilizar el producto contactar la empresa a la dirección indicada en la última página.

Este símbolo indica que el aparato es de clase II, para que el cable de alimentación está desprovisto de polo a tierra.

ADVERTENCIAS GENERALES

- Este aparato está destinado exclusivamente al uso doméstico | ventilación de ambientes: no lo utilice para otras finalidades. O otro uso debe considerarse impropio y peligroso. El fabricante responsable de posibles daños derivados de un uso impropio, e irresponsable y/o de reparaciones efectuadas por un perso calificado.

Este aparato está diseñado para ser utilizado en aplicaciones d y análogas, tales como:

• Personal de cocina en tiendas, oficinas y otros entornos de t
• Casas rurales
• Por los clientes en hoteles, moteles y otros entornos de tipo

• Cama y desayuno tipo ambientes

• No introducir ningún utensilio ni los dedos entre las mallas de la red de protección del ventilador.

• No utilizar el aparato con una temperatura ambiente superior a los 40°C.
• Este aparato puede ser utilizado por niños de por lo menos 8 años de edad y personas con capacidades físicas, sensoriales o me reducidas o falta de experiencia y conocimientos, a condición de estén bajo supervisión o hayan recibido instrucción es sobre el seguro del aparato y estén enterados de los riesgos existentes.

niños no deben jugar con el aparato. Los niños no deben realiz limpieza y el mantenimiento de usuario sin supervisión.

- Este aparato puede ser utilizado por niños mayores de 8 años y por personas con reducidas capacidades físicas, sensoriales o mentales o desprovistas de experiencia y conocimientos siempre que cuenten con una vigilancia adecuada o que hayan recibida instrucciones sobre cómo utilizar el aparato en condiciones seguridad comprendiendo los peligros que comporta. Los niños no deben jugar con el aparato. Las operaciones de limpieza y o mantenimiento no pueden ser efectuadas por niños de edad inferior a 8 años sin la supervisión de un adulto.

• Atención: cuando se utilizan aparatos eléctricos, es preciso respetar siempre las precauciones de seguridad básicas para evitar los r incendio, de descargas eléctricas y de lesiones físicas.
• No utilizar el aparato si no funciona correctamente o si parece deteriorado; en caso de duda, acudir a personal profesional cal
• No utilizar el aparato si no funciona correctamente o si parece deteriorado; en caso de duda, acudir a personal profesional cal
• Asegurarse de que el ventilador funciona correctamente: de no ser así, apagar el aparato y hacerlo revisar por personal profesional ca
• No desplazar el aparato mientras está funcionando.
• Si el aparato no está en función, sacar la clavija de la toma de corriente.
• Es indispensable desenchufar el aparato antes de montar el pie o cualquier otro accesorio o antes de desmontarlo(s).
• No dejar el aparato expuesto a los agentes atmosféricos (sol, lluvia, etc.).
• No tocar el aparato con las manos o los pies mojados.
• No tirar del cable para desplazar el aparato.

• No desplazar el aparato mientras está funcionando.

• No tirar del cable de alimentación o del propio aparato para sacar la clavija de la toma de corriente.

• Si el cable de alimentación está estropeado, hacerlo cambiar por el fabricante, por su servicio de asistencia técnica o en todo caso persona con una calificación similar a fin de prevenir cualquier
• Este aparato no está destinado a ser controlado por un tempor externo o por un sistema de mando a distancia separado, esto el riesgo de incendio si el aparato estuviera cubierta o colocado incorrecta.
• En caso de avería o de funcionamiento defectuoso, apagar el aparato y hacerlo revisar por personal profesional calificado; una rep realizada por personal no calificado puede constituir una fuent y además anula la garantía.
• Comprobar que el ventilador está desconectado de la red alimentación antes de retirar la pantalla de protección.

INSTALACIÓN

• Después de retirar el embalaje, asegurarse de la integridad del aparato; en caso de duda, no utilizarlo y acudir a personal profesional calificado. Los elementos de embalaje (bolsas de plástico, poliestireno expandido, clavos, etc.) no se deben dejar al alcance de los niños ya que son fuentes potenciales de peligro, sino que se tienen que eliminar en los contenedores de recogida selectiva específicos.
• Antes de conectar el aparato, comprobar que los valores de tensión indicados en la placa de datos corresponden a los de la red eléctrica. En caso de incompatibilidad entre el enchufe y la clavija del aparato, hacer cambiar el enchufe por otro de un tipo adecuado acudiendo para ello a personal profesional calificado, que comprobará la sección de los cables del enchufe está adaptado a la potencia absorbida por el aparato. En general está desaconsejado el uso de adaptadores o de alargadores; si fuera indispensable, tienen que ser conformes a las normas vigentes de seguridad y su capacidad de amperaje no tiene que ser inferior a la máxima del aparato.

• Antes de cada uso, comprobar que el aparato está en buen estado y que el cordón eléctrico no está dañado: en caso de duda, acudir a personal profesional calificado.

• La toma de corriente tiene que ser fácilmente accesible para desenchufar la clavija con facilidad en caso de emergencia.

• No colocar el aparato encima de una repisa y/o cerca de un lavabo o de un recipiente con líquidos (dejar una distancia mínima de 2 metros) para evitar el riesgo de caída dentro del líquido.
• Colocar el ventilador alejado de tejidos (cortinas, etc.) o materiales volátiles que puedan obstruir la rejilla de ventilación; comprobar también que la parte delantera esté libre de materiales volátiles (polvo, etc.).
• Colocar el aparato lejos de toda fuente de calor (por ej. llamas libres, hornillo de gas, etc.).
• La superficie de apoyo tiene que ser estable, no inclinada (ya que el aparato podría volcarse) y lisa.

ENSAMBLAJE

Atención: el ventilador solamente puede utilizarse si está ensamblado completa y correctamente, es decir con su base y su rejilla de protección.

Atención: desconectar siempre el aparato de la toma de corriente antes de ensamblar el aparato.

En caso de duda, hacer controlar o realizar el ensamblaje por parte de un técnico profesional calificado. Para las operaciones de ensamblaje, tomar como referencia las figuras.

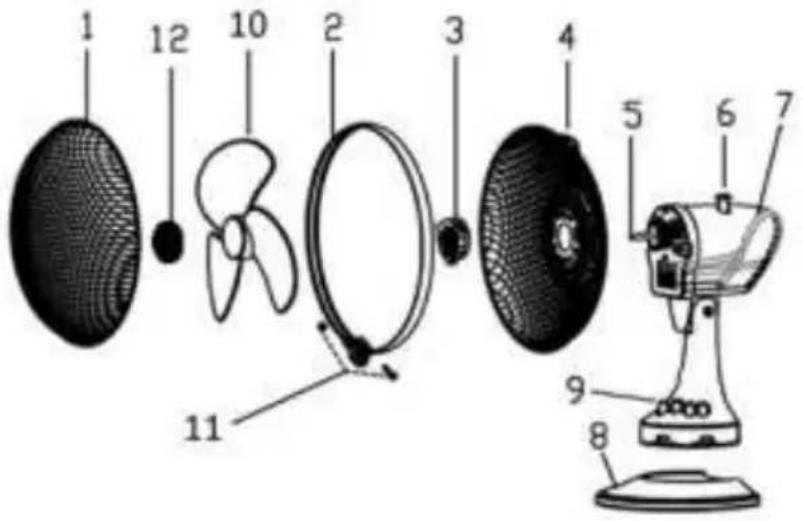

1) Rejilla posterior
2) Anillo de plástico
3) Virolra
4) Rejilla trasera
5) Eje motor
6) Botón
7) Cuerpo
8) Base
9) Botón
10) Ventilador
11) Tornillo
12) Ventilador de fijación Tuerca

1. Introducir la parte inferior del cuerpo en la base (8) (véase figura de la derecha), de manera que los ganchos 3 sobresalen de las ranuras relativas. Atención: el ventilador no se puede utilizar sin la base.

2. Coloque la rejilla posterior (4) en el cárter, verifique que el mango aparece en la parte de atrás (como se muestra) y seguro que con el anillo de seguridad (3).

3. Inserte el impulsor (10) en el eje del motor (5) y asegurarlo con el anillo de seguridad (12) enroscándola en sentido horario y tan apretado.

4. Pareja de la rejilla frontal (1) hacia atrás (4), el bloqueo en anillo de plástico) y seguro en su lugar con el clip de bloqueo (11), debe estar en la parte inferior. Al final de la obra, verificar que las rejillas de protección están estrechamente unidas y fijadas al motor.

USO

Antes de cada uso, comprobar que el aparato está en buen estado y que el cordón eléctrico no está dañado: Si el cable de alimentación está estropeado, hacerlo cambiar por el fabricante, por su servicio de asistencia técnica o en todo caso por una persona con una calificación similar a fin de prevenir cualquier riesgo.

Enchufar la clavija en la toma de corriente.

Ventilación: seleccionar la velocidad deseada por medio de las teclas correspondientes (9):

1 – Velocidad mínima 2 – Velocidad media 3 – Velocidad máxima

Para apagar el ventilador, pulsar el botón "0" y sucesivamente desenchufar la clavija de la toma de corriente.

Oscilación horizontal (derecha-izquierda): pulsar el botón (6) situado en el cuerpo motor. Para eliminar el movimiento y que el ventilador esté inmóvil, levantar el botón.

Inclinación vertical (arriba-abajo): se ajusta agarrando el cuerpo motor y dirigiéndolo hacia la dirección deseada; enroscar el tornillo (11) específico para bloquear el cuerpo motor en la posición deseada.

En caso de largos periodos de inactividad, desenchufar la clavija de la toma de corriente.

LIMPIEZA Y MANTENIMIENTO

Atención: antes de realizar las operaciones normales de limpieza, desenchufar la clavija de la toma de corriente.

• Para la limpieza, utilizar un paño suave ligeramente humedecido; no utilizar productos abrasivos ni corrosivos.
• No sumergir ninguna parte del ventilador en agua u otro líquido: si esto sucediera, no introducir bajo ningún concepto la mano dentro del líquido; lo primero que hay que hacer es desenchufar la clavija de la toma de corriente. Secar cuidadosamente el aparato y comprobar que todas las partes eléctricas están secas: en caso de duda, acudir a personal profesional calificado.

- Es imprescindible que los orificios de aireación del motor estén libres de polvo y fibras.

- En caso de periodos largos de inutilización, guardar el ventilador protegido del polvo y de la humedad; recomendamos utilizar para ello el embalaje original.

- Si se decide dejar de utilizar el aparato, es aconsejable inutilizarlo cortando el cable de alimentación (asegurarse previamente que se ha desenchufado la clavija de la toma de corriente) y hacer inofensivas aquellas partes que podrían ser peligrosas entre las manos de los niños (por ejemplo la hélice).

Advertencias para la correcta eliminación del producto conforme la Directiva Europea 2011/65/UE.

Al final de su vida útil, el producto no debe eliminarse con los residuos domésticos.

Puede ser entregado en los correspondientes centros de recolección diferenciada predispuestos por las administraciones municipales, o bien en la sede de los distribuidores que ofrecen este servicio.

Eliminar separadamente un electrodoméstico permite evitar posibles consecuencias negativas para el ambiente y para la salud que derivan de una eliminación inadecuada y permite recuperar los materiales de los que se compone a fin de conseguir un importante ahorro de energía y recursos. Para destacar la obligación de eliminar separadamente los electrodomésticos, La eliminación incorrecta del producto por parte del usuario conlleva la aplicación de sanciones administrativas previstas por la normativa vigente.

Prescrizioni relative alle informazioni/Information requirements/Informations/Informationsanforderungen/ Disposiciones relativas a las informaciones
Descrizione/Description/Description/ Beschreibung/Descripción	Simbolo/Symbol/ Symbol/Símbolo	Valore/Value/Valeur/Wert/Valor	Unità/Unit/Unité/Einheit/Símbolo
Portata massima d'aria/Maximum fan flow rate/ Puissance de ventilation maximale/ Maximaler Luftdurchsatz des Lüfters/Capacidad máxima de aire	F	30.02 (type VT333)65.75 (type VT433)	m^3/min
Potenza assorbita del ventilatore/Fan power input/Puissance d'entrée ventilateur/Eingangsleistung des Lüfters/Potencia absorbida por el ventilador	P	40.00 (type VT333)52.95 (type VT433)	W
Valori di esercizio/Service value/Valeur de fonctionnement/Betriebswert/ Valores de funcionamiento	SV	0.75 (type VT333)1.24 (type VT433)	(m^3/min)/W
Consumo elettrico in modo “attesa”/Standby power consumption/ Consommation électrique en veille/ Standby-Leistungsverbrauch/ Consumo eléctrico en modalidad “reposo”	PSB	-	W
Livello di potenza sonora del ventilatore/Fan sound power level/ Niveau sonore ventilateur/Geräuschpegel des Lüfters/ Nivel de potencia acústica del ventilador	LWA	51.16 (type VT333)62.00 (type VT433)	dB(A)
Velocità massima dell'aria/Maximum air velocity/Vitesse maximale de l'air/Maximale Luftstromgeschwindigkeit/Velocidad máxima del aire	c	1.90 (type VT333)2.49 (type VT433)	m/sec
Norme di misura per il valore di esercizio/Measurement standard for service value/ Valeur standard de fonctionnement/Messnorm für Betriebswert/Normativas de medición para valores de funcionamiento	Regolamento/Commission Regulation/ Valeur standard de fonctionnement / Kommissionsvorschrift / Reglamento: (UE)n.206/2012
