VT355 - Admirador Bimar - Manual de uso y guía de instrucciones gratis

Tipo de producto	Ventilador de pedestal
Marca	Bimar
Modelo	VT355
Uso previsto	Doméstico, ventilación interior
Número de velocidades	4 (mín, med, máx, silencioso) + apagado
Tipo de control	Perilla giratoria con retroiluminación
Oscilación	Sí, activación mediante botón en el motor (derecha-izquierda)
Inclinación	Sí, ajustable manualmente (arriba-abajo)
Difusor de aromas	Sí, compatible (ganchos para fijar en la rejilla)
Alimentación	220-240 V, 50/60 Hz (verificar placa de datos)
Potencia absorbida	No especificada (estimación 40-60 W)
Clase de aislamiento	II (doble aislamiento, sin tierra)
Peso	Aproximadamente 2,5 kg
Dimensiones (altura)	Aproximadamente 40 cm
Diámetro de la base	Aproximadamente 30 cm
Diámetro de la hélice	Aproximadamente 30 cm
Material de la rejilla	Metal y plástico (anillo periférico)
Seguridad infantil	No recomendado para niños < 8 años sin supervisión
Temperatura ambiente máxima	40 °C
Limpieza	Paño suave húmedo, sin abrasivos, no sumergir
Accesorios incluidos	Base, rejillas delantera y trasera, hélice, anillo, tornillos
Reparabilidad	Recurrir a un técnico cualificado; cable no reemplazable por el usuario
Garantía	Ver condiciones del fabricante

Preguntas frecuentes - VT355 Bimar

¿Cómo ensamblar el ventilador Bimar VT355?

Inserte el cable en la base, fije la columna con los tornillos, luego monte la rejilla trasera en el motor con la cápsula (3). Coloque la hélice en el eje y bloquéela con la cápsula (12) girando en sentido antihorario. Finalmente, ensamble la rejilla delantera sobre la rejilla trasera y fíjela con el anillo de plástico y el tornillo (11). Verifique que todo esté bien sujeto antes de usar.

¿Cuáles son las velocidades disponibles en el VT355?

El ventilador ofrece 4 velocidades: mín, med, máx y silencioso. La perilla giratoria tiene retroiluminación durante el funcionamiento. Para apagar, gire a la posición 0.

¿Cómo usar la función de oscilación?

Presione el botón de oscilación (marca 2 en el motor) para activar el movimiento derecha-izquierda. Para detener la oscilación, levante el botón.

¿Puedo usar un difusor de aromas con este ventilador?

Sí, algunos modelos son compatibles. Cuelgue el difusor (no incluido) en la rejilla delantera o trasera con los ganchos. Vierta unas gotas de aceite esencial en el filtro sin exagerar para evitar dañar la pintura.

¿Cómo limpiar el ventilador?

Desenchufe siempre el aparato antes de limpiarlo. Use un paño suave ligeramente húmedo. No use productos abrasivos. Nunca sumerja el ventilador en agua. Limpie regularmente las rejillas de ventilación del motor.

¿Qué hacer si el ventilador no arranca?

Primero verifique que el enchufe esté bien conectado y que el tomacorriente funcione. Asegúrese de que el selector de velocidad no esté en 0. Si el problema persiste, contacte a un técnico calificado. No intente repararlo usted mismo.

¿Se puede usar este ventilador con un temporizador o un control remoto?

No, no se recomienda usar un temporizador externo o un sistema de control remoto, ya que podría presentar riesgo de incendio.

¿Cuál es la altura del ventilador ensamblado?

La altura aproximada es de unos 40 cm. El diámetro de la base es de unos 30 cm. Consulte el manual para las dimensiones exactas.

¿Cómo ajustar la inclinación del ventilador?

Para inclinar el ventilador hacia arriba o abajo, gire manualmente el cuerpo del motor en la dirección deseada. No se necesita ninguna herramienta.

¿Qué hacer en caso de avería o mal funcionamiento?

Apague inmediatamente el aparato y desenchúfelo. Hágalo revisar por un profesional calificado. Las reparaciones por personal no calificado son peligrosas y anulan la garantía.

MANUAL DE USUARIO VT355 Bimar

LIBRETTO ISTRUZIONI INSTRUCTION BOOKLET BEDIENUNGSANLEITUNG NOTICE D'INSTRUCTIONS FOLLETO DE INSTRUCCIONES

VENTILATORE DA TAVOLO

TABLE FAN

TISCHVENTILATOR

VENTILATEUR DE TABLE

VENTILADOR DE MESA

type VT355(mod. BEL-12JS)

type VT455 (mod. BEL-16JS)

SINCE 1974 bimar® LIVE·SMART

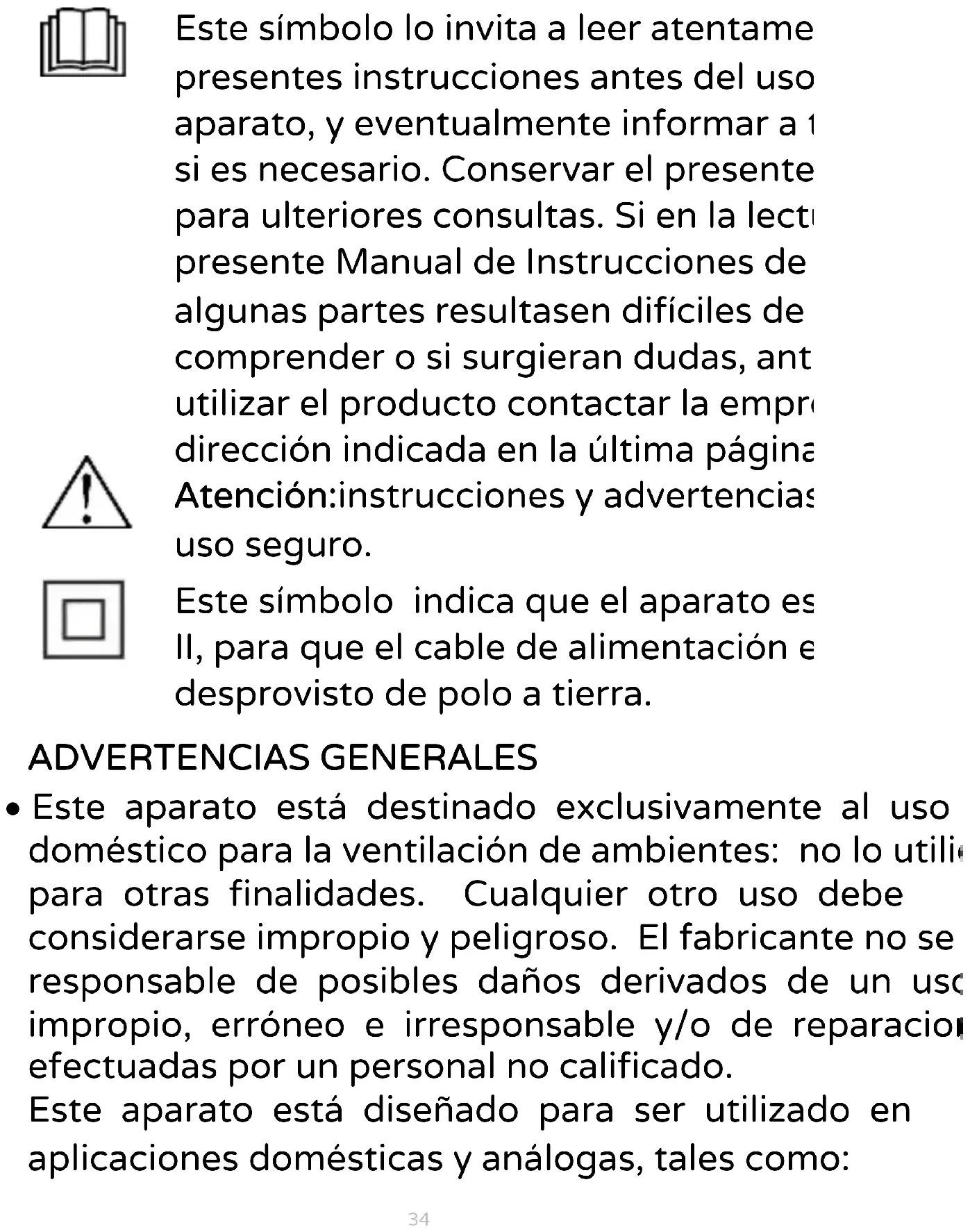

Este símbolo lo invita a leer atentame presentes instrucciones antes del uso aparato, y eventualmente informar a si es necesario. Conservar el presente para ulteriores consultas. Si en la lecto presente Manual de Instrucciones de algunas partes resultasen difíciles de comprender o si surgieran dudas, ant utilizar el producto contactar la emprendirección indicada en la última página Atención:instrucciones y advertencias uso seguro.

Este símbolo indica que el aparato es II, para que el cable de alimentación e desprovisto de polo a tierra.

ADVERTENCIAS GENERALES

- Este aparato está destinado exclusivamente al uso doméstico para la ventilación de ambientes: no lo utili para otras finalidades. Cualquier otro uso debe considerarse impropio y peligroso. El fabricante no se responsable de posibles daños derivados de un uso impropio, erróneo e irresponsable y/o de reparacion efectuadas por un personal no calificado.

Este aparato está diseñado para ser utilizado en aplicaciones domésticas y análogas, tales como:

- Personal de cocina en tiendas, oficinas y otros entornos o trabajo;

- Casas rurales

- Por los clientes en hoteles, moteles y otros entornos de t residencial

- Cama y desayuno tipo ambientes

- No introducir ningún utensilio ni los dedos entre las ma de la red de protección del ventilador.

- No utilizar el aparato con una temperatura ambiente superior a los 40°C.

- Este aparato puede ser utilizado por niños de por lo menos 8 años de edad y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimientos, a condición de que estén bajo supervisión o hayan recibido instrucción es sobre uso seguro del aparato y estén enterados de los riesgo existentes. Los niños no deben jugar con el aparato. Lo niños no deben realizar la limpieza y el mantenimiento de usuario sin supervisión.

- Este aparato puede ser utilizado por niños mayores de 8 años y por personas con reducidas capacidades físicas, sensoriales o mentales o desprovistas de experiencia y conocimientos siempre que cuenten con una vigilancia adecuada o que hayan recibido instrucciones sobre cómo utilizar el aparato en condiciones de seguridad comprendiendo los peligros que comporta. Los niños no deben jugar con el

aparato. Las operaciones de limpieza y de mantenimiento no pueden ser efectuadas por niños de edad inferior a 8 años sin la supervisión de un adulto.

- Atención: cuando se utilizan aparatos eléctricos, es pre respetar siempre las precauciones de seguridad básica para evitar los riesgos de incendio, de descargas eléctricas de lesiones físicas.

- No utilizar el aparato si no funciona correctamente o s parece deteriorado; en caso de duda, acudir a persona profesional calificado.

- No utilizar el aparato si no funciona correctamente o s parece deteriorado; en caso de duda, acudir a persona profesional calificado.

- Asegurarse de que el ventilador funciona correctamen de no ser así, apagar el aparato y hacerlo revisar | personal profesional calificado.

- No desplazar el aparato mientras está funcionando.

- Si el aparato no está en función, sacar la clavija de la to corriente.

- Es indispensable desenchufar el aparato antes de mon pie o cualquier otro accesorio o antes de desmontarlo(

- No dejar el aparato expuesto a los agentes atmosférico (sol, lluvia, etc.).

- No tocar el aparato con las manos o los pies mojados.

- No tirar del cable para desplazar el aparato.

• No desplazar el aparato mientras está funcionando.
• No tirar del cable de alimentación o del propio aparato sacar la clavija de la toma de corriente.
• Si el cable de alimentación está estropeado, hacerl cambiar por el fabricante, por su servicio de asiste técnica o en todo caso por una persona con una calific similar a fin de prevenir cualquier riesgo.
• Este aparato no está destinado a ser controlado por un temporizador externo o por un sistema de mando distancia separado, esto para evitar el riesgo de incenc el aparato estuviera cubierta o colocado de forma incorrecta.
• En caso de avería o de funcionamiento defectuoso, apagar el aparato y hacerlo revisar por personal profesional calificado; una reparación realizada por personal no calificado puede constituir una fuente de peligro y ade anula la garantía.
• Comprobar que el ventilador está desconectado de la red de alimentación antes de retirar la pantalla de protección.

INSTALACIÓN

• Después de retirar el embalaje, asegurarse de la integridad del aparato; en caso de duda, no utilizarlo y acudir a personal profesional calificado. Los elementos de embalaje (bolsas de plástico, poliestireno expandido, clavos, etc.) no se deben dejar al alcance de los niños ya que son fuentes potenciales de peligro, sino que se tienen que eliminar en los contenedores de recogida selectiva específicos.
• Antes de conectar el aparato, comprobar que los valores de tensión indicados en la placa de datos corresponden a los de la red eléctrica. En

caso de incompatibilidad entre el enchufe y la clavija del aparato, hacer cambiar el enchufe por otro de un tipo adecuado acudiendo para ello a personal profesional calificado, que comprobará la sección de los cables del enchufe está adaptado a la potencia absorbida por el aparato. En general está desaconsejado el uso de adaptadores o de alargadores; si fuera indispensable, tienen que ser conformes a las normas vigentes de seguridad y su capacidad de amperaje no tiene que ser inferior a la máxima del aparato.

- Antes de cada uso, comprobar que el aparato está en buen estado y que el cordón eléctrico no está dañado: en caso de duda, acudir a personal profesional calificado.

- La toma de corriente tiene que ser fácilmente accesible para desenchufar la clavija con facilidad en caso de emergencia.

- No colocar el aparato encima de una repisa y/o cerca de un lavabo o de un recipiente con líquidos (dejar una distancia mínima de 2 metros) para evitar el riesgo de caída dentro del líquido.

- Colocar el ventilador alejado de tejidos (cortinas, etc.) o materiales volátiles que puedan obstruir la rejilla de ventilación; comprobar también que la parte delantera esté libre de materiales volátiles (polvo, etc.).

- Colocar el aparato lejos de toda fuente de calor (por ej. llamas libres, hornillo de gas, etc.).

- La superficie de apoyo tiene que ser estable, no inclinada (ya que el aparato podría volcarse) y lisa.

MONTAJE

Alerta: antes de montar el ventilador, asegúrese de que esté desconectado de la toma de corriente.

El aparato puede utilizarse sólo si está ensamblado por completo y de manera correcta en todas sus partes, es decir dotado de base, rejillas de protección, hélice.

Proceda según lo indicado y utilice las figuras como referencia.

1. Introduzca el cable a través del orificio más grande de la base, verifique que no se aplaste.
   2.Encaje la base de modo que el orificio más grande corresponda con la columna: verifique el correcto acoplamiento y fije las piezas con los tornillos, apretándolos hasta el fondo con una fuerza normal (ni excesiva porque si no el tornillo gira en vacío, ni escasa porque de lo contrario no mantiene unidas las piezas).

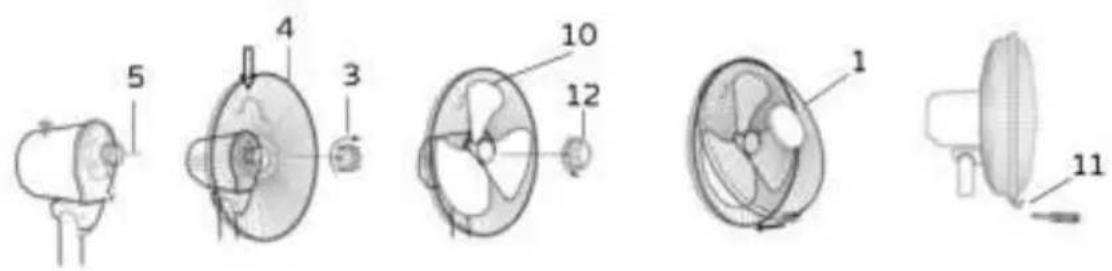

1. Desacople las abrazaderas (12) y (3) extráigalas del cuerpo motor.
2. Introduzca la rejilla trasera (4) en el cuerpo motor, de modo que la manija se encuentre en la parte trasera y bloquee con la abrazadera correspondiente (3).
3. Introduzca la hélice (10) en el eje motor (5) y bloquee con la abrazadera correspondiente (12) atornillándola en sentido contrario a las agujas del reloj y de modo fijo.
4. Para fijar la rejilla delantera es conveniente apoyar la unidad principal sobre una superficie de apoyo lisa y sin asperezas. Acople la rejilla delantera (1) con la trasera (4),bloquéelas con el anillo de plástico, (el tornillo de fijación debe quedar en la parte inferior) y asegure la fijación enroscando el tornillo (11). Al terminar las operaciones, verifique que las rejillas de protección estén bien acopladas y fijadas al motor.

1) Rejilladelantera/pantalla de protección

2) Anillo perimetral de plástico

3) Abrazadera de fijación de la rejilla

4) Rejilla trasera

5) Eje motor

6) Botón de oscilación

7) Cuerpo motor

8) Base

9) Selector

10) Hélice

11) Tornillo c/tuerca para fijación de rejillas

12) Abrazadera de fijación de la hélice

USO

Alerta: el ventilador se puede utilizar sólo si está ensamblado por completo, de manera correcta y en buenas condiciones.

El ventilador tiene los siguientes elementos de ajuste y mando:

- Inclinación (arriba-abajo) de la unidad principal: para seleccionar la inclinación gire hacia arriba o hacia abajo el cuerpo motor

- Ventilación: para seleccionar la velocidad ( Ⓞ: 0- : mín. -

med. - : max. - : silencioso) gire el botón y colóquelo en la posición deseada; cuando el aparato está en funcionamiento, el botón se ilumina en la parte trasera. Para apagar el motor pulse la tecla "0".

- Oscilación (derecha-izquierda): se acciona pulsando la tecla (2) que se encuentra en el cuerpo motor. Para mantener fijo el ventilador, levante la tecla.

Para accionar el ventilador, conecte el enchufe en la toma de corriente y seleccione la velocidad deseada.

Para apagar el aparato, coloque el botón en posición "0" y desconecte el enchufe de la toma de corriente.

LIMPIEZA Y MANTENIMIENTO

Atención: antes de realizar las operaciones normales de limpieza, desenchufar la clavija de la toma de corriente.

• Para la limpieza, utilizar un paño suave ligeramente humedecido; no utilizar productos abrasivos ni corrosivos.
• No sumergir ninguna parte del ventilador en agua u otro líquido: si esto sucediera, no introducir bajo ningún concepto la mano dentro del líquido; lo primero que hay que hacer es desenchufar la clavija de la toma de corriente. Secar cuidadosamente el aparato y comprobar que todas las partes eléctricas están secas: en caso de duda, acudir a personal profesional calificado.
• Es imprescindible que los orificios de aireación del motor estén libres de polvo y fibras.
• En caso de periodos largos de inutilización, guardar el ventilador protegido del polvo y de la humedad; recomendamos utilizar para ello el embalaje original.
• Si se decide dejar de utilizar el aparato, es aconsejable inutilizarlo cortando el cable de alimentación (asegurarse previamente que se ha desenchufado la clavija de la toma de corriente) y hacer inofensivas aquellas partes que podrían ser peligrosas entre las manos de los niños (por ejemplo la hélice).

Advertencias para la correcta eliminación del producto conforme la Directiva Europea 2011/65/UE.

Al final de su vida útil, el producto no debe eliminarse con los residuos domésticos.

Puede ser entregado en los correspondientes centros de recolección diferenciada predispuestos por las administraciones municipales, o bien en la sede de los distribuidores que ofrecen este servicio.

Eliminar separadamente un electrodoméstico permite evitar posibles consecuencias negativas para el ambiente y para la salud que derivan de una eliminación inadecuada y permite recuperar los materiales de los que se compone a fin de conseguir un importante ahorro de energía y recursos. Para destacar la obligación de eliminar separadamente los electrodomésticos, La eliminación incorrecta del producto por parte del usuario conlleva la aplicación de sanciones administrativas previstas por la normativa vigente.

Prescrizioni relative alle informazioni/Informationrequirements/Informations/informationsanforderungen/ Disposicionesrelativas a las informaciones
Descrizione/Description/Description/ Beschreibung/Descripción	Simbolo/Symbol	Valore/Value/Valeur/Wert/Valor	Unità/Unit/Unité/Einheit/Símbolo
Portata massima d'aria/Maximum fan flow rate/ Puissance de ventilation maximale/ Maximaler Luftdurchsatz des Lüfters/Capacidad máxima de aire	F	39.7 (type VT355)70 (type VT455)	m^3/min
Potenza assorbita del ventilatore/Fan power input/Puissance d'entrée ventilateur/Eingangsleistung des Lüfters/Potencia absorbida por el ventilador	P	38.7 (type VT355)58.2 (type VT455)	W
Valori di esercizio/Service value/Valeur de fonctionnement/Betriebswert/ Valores de funcionamiento	SV	1.03 (type VT355)1.20 (type VT455)	(m^3/min)/W
Consumo elettrico in modo “attesa”/Standby power consumption/ Consommation électrique en veille/ Standby-Leistungsverbrauch/ Consumo eléctrico en modalidad “reposo”	PSB	-	W
Livello di potenza sonora del ventilatore/Fan sound power level/Niveau sonore ventilateur/Geräuschpegel des Lüfters/ Nivel de potencia acústica del ventilador	LWA	54.9 (type VT355)60 (type VT455)	dB(A)
Velocità massima dell'aria/Maximum air velocity/Vitesse maximale de l'air/ Maximale Luftstromgeschwindigkeit/Velocidad máxima del aire	c	2.84 (type VT355)2.65 (type VT455)	m/sec

Norme di misura per il valore di esercizio/Measurement standard for service value/ Valeur standard de fonctionnement/Messnorm für Betriebswert/Normativas de medición para valores de funcionamiento

Regolamento/Commission Regulation/Valeur standard de fonctionnement / Kommissionsvorschrift / Reglamento: (UE) n.206/2012

CE

220-240V\~50-60Hz 60W (type VT455)

220-240V\~50-60Hz 45W (type VT355)

SINCE 1974 bimar® LIVE • SMART

Via G.Amendola, 16/18 25019 Sirmione (BS) – ITALY www.bimar-spa.it

Servizio clienti:
