Tipo di prodotto	Ventilatore a piedistallo
Marca	Bimar
Modello	VT355
Uso previsto	Domestico, ventilazione per interni
Numero di velocità	4 (min, media, max, silenziosa) + stop
Tipo di comando	Manopola rotante con retroilluminazione
Oscillazione	Sì, attivazione tramite pulsante sul motore (destra-sinistra)
Inclinazione	Sì, regolabile manualmente (alto-basso)
Diffusore di aromi	Sì, compatibile (ganci per fissare sulla griglia)
Alimentazione	220-240 V, 50/60 Hz (verificare targhetta)
Potenza assorbita	Non specificata (stima 40-60 W)
Classe di isolamento	II (doppio isolamento, senza terra)
Peso	Circa 2,5 kg
Dimensioni (altezza)	Circa 40 cm
Diametro della base	Circa 30 cm
Diametro dell'elica	Circa 30 cm
Materiale della griglia	Metallo e plastica (anello periferico)
Sicurezza bambini	Non raccomandato per bambini < 8 anni senza supervisione
Temperatura ambiente max	40 °C
Pulizia	Panno morbido umido, niente abrasivi, non immergere
Accessori inclusi	Base, griglie anteriore e posteriore, elica, anello, viti
Riparabilità	Rivolgersi a un tecnico qualificato; cavo non sostituibile dall'utente
Garanzia	Vedere condizioni del produttore

Domande frequenti - VT355 Bimar

Come assemblare il ventilatore Bimar VT355?

Inserire il cavo nella base, fissare il palo con le viti, quindi montare la griglia posteriore sul motore con la capsula (3). Inserire l'elica sull'albero e bloccarla con la capsula (12) ruotando in senso antiorario. Infine, assemblare la griglia anteriore alla griglia posteriore e bloccare con l'anello di plastica e la vite (11). Verificare che tutto sia ben fissato prima dell'uso.

Quali sono le velocità disponibili sul VT355?

Il ventilatore offre 4 velocità: min, media, max e silenziosa. La manopola rotante è retroilluminata durante il funzionamento. Per spegnere, ruotare sulla posizione 0.

Come utilizzare la funzione oscillazione?

Premere il pulsante di oscillazione (contrassegno 2 sul motore) per attivare il movimento destra-sinistra. Per fermare l'oscillazione, sollevare il pulsante.

Posso utilizzare un diffusore di aromi con questo ventilatore?

Sì, alcuni modelli sono compatibili. Appendere il diffusore (non fornito) sulla griglia anteriore o posteriore utilizzando i ganci. Versare alcune gocce di olio essenziale sul filtro senza esagerare per evitare di danneggiare la vernice.

Come pulire il ventilatore?

Scollegare sempre l'apparecchio prima della pulizia. Utilizzare un panno morbido leggermente umido. Non utilizzare prodotti abrasivi. Non immergere mai il ventilatore in acqua. Pulire regolarmente le griglie di aerazione del motore.

Cosa fare se il ventilatore non si avvia?

Controllare innanzitutto che la spina sia ben inserita e che la presa funzioni. Assicurarsi che il selettore di velocità non sia su 0. Se il problema persiste, contattare un tecnico qualificato. Non tentare di riparare da soli.

Questo ventilatore può essere utilizzato con un timer o un telecomando?

No, è sconsigliato l'uso di un timer esterno o di un sistema di comando a distanza, poiché potrebbe presentare un rischio di incendio.

Qual è l'altezza del ventilatore assemblato?

L'altezza approssimativa è di circa 40 cm. Il diametro della base è di circa 30 cm. Consultare il manuale per le dimensioni esatte.

Come regolare l'inclinazione del ventilatore?

Per inclinare il ventilatore verso l'alto o verso il basso, ruotare manualmente il corpo del motore nella direzione desiderata. Non sono necessari strumenti.

Cosa fare in caso di guasto o malfunzionamento?

Spegnere immediatamente l'apparecchio e scollegarlo. Farlo controllare da un professionista qualificato. Le riparazioni da parte di personale non qualificato sono pericolose e annullano la garanzia.

MANUALE UTENTE VT355 Bimar

Scansiona il codice QR per guardare una Guida rapida del funzionamento.

Questo simbolo vi invita a leggere attentamente queste istruzioni prima dell'uso dell'apparecchio, ed eventualmente informare terzi, se necessario. Conservare il libretto per ulteriori consultazioni e per l'intera durata di vita dell'apparecchio. Se nella lettura di queste istruzioni d'uso alcune parti risultassero difficili nella comprensione o se sorgessero dubbi, prima di utilizzare il prodotto contattare l'azienda all'indirizzo scritto in ultima pagina. Questo simbolo indica la classe Il isolamento elettrico, per cui la spina del cordone è priva del polo per la messa a terra.

AVVERTENZE GENERALI

- Questo apparecchio è destinato solo all'impiego domestico, per la ventilazione di ambienti interni: r utilizzatelo per altro scopo. Ogni altro uso è da considere improprio e pericoloso. Il costruttore non potrà essi ritenuto responsabile di eventuali danni derivanti da us improprio, erroneo e irresponsabile e/o da riparazio effettuate da personale non qualificato.

Esempi di apparecchi per ambiente domestico sono apparecchi per tipiche funzioni domestiche, usati in an domestico, che possono essere utilizzati per tipiche fun domestiche anche da persone non esperte:

• in negozi, uffici e altri luoghi di lavoro similari;
• in aziende agricole o similari;
• da clienti di alberghi, motel e altri ambienti di tipo resider
• in ambienti del tipo bed and breakfast.

- Non utilizzare l'apparecchio con temperatura ambiente superiore a 40°C.

- Non infilare alcun utensile o le dita fra le maglie della gi di protezione della ventola.

- L'apparecchio può essere utilizzato da bambini di età r inferiore a 8 anni e da persone con ridotte capacità fisi sensoriali o mentali, o prive di esperienza o della neces conoscenza, purché sotto sorveglianza oppure dopo ch stesse abbiano ricevuto istruzioni relative all'uso sic dell'apparecchio e alla comprensione dei pericoli ad es inerenti. I bambini non devono giocare con l'apparecchi pulizia e la manutenzione destinata ad essere effettuat dall'utilizzatore non deve essere effettuata da bamb senza sorveglianza.

- Questo apparecchio può essere utilizzato da bambini 8 anni in su e da persone con ridotte capacità fisico sensoriali o mentali o con mancanza di esperienza o conoscenza se a loro è stata assicurata un'adeguato sorveglianza oppure se hanno ricevuto istruzioni circa in sicurezza dell'apparecchio e hanno compreso i perico correlati. I bambini non devono giocare con l'apparecci Le operazioni di pulizia e di manutenzione non devono

essere effettuate da bambini a meno che non abbiano di 8 anni e siano sorvegliati.

- L'apparecchio deve essere mantenuto fuori dalla porta bambini.

- Attenzione: quando si utilizzano apparecchi elettrici, o sempre rispettare le precauzioni di sicurezza di base per evitare i rischi di incendio, di scosse elettriche e di lesici fisiche.

- Non toccare l'apparecchio con mani o piedi bagnati.

- Non usare l'apparecchio se non funziona correttamente o se sembra danneggiato; in caso di dubbio rivolgers personale professionalmente qualificato.

- Non spostare l'apparecchio durante il funzionamento.

- Scollegare sempre l'apparecchio dalla presa di correnza prima di assemblare, smontare e prima di pulire l'apparecchio.

- Se l'apparecchio non è in funzione togliere la spina dal presa di corrente.

- Non lasciare l'apparecchio esposto agli agenti atmosfe (sole, pioggia, ecc.).

- Non tirare il cavo per spostare l'apparecchio.

- Non tirare il cavo d'alimentazione o l'apparecchio stessa disinserire la spina dalla presa di corrente.

- Se il cavo di alimentazione è danneggiato, esso de sostituito dal costruttore o dal suo servizio assistenza t

o comunque da una persona con qualifica similare, in r da prevenire ogni rischio.

- Questo apparecchio non è destinato a essere fatto funzionare per mezzo di un temporizzatore esterno o un sistema di comando a distanza separato, per evitare rischio di incendio nel caso l'apparecchio sia coperto o posizionato in modo non corretto o ad altro dispositivo possa accendere l'apparecchio automaticamente, evitando così rischi di danni a persone, animali o cose.

- In caso di guasto o cattivo funzionamento spegnere l'apparecchio e farlo controllare da personale professionalmente qualificato; le riparazioni effettuate personale non qualificato possono essere pericolose fanno decadere la garanzia.

- Assicurarsi che il ventilatore sia scollegato dalla rete alimentazione prima di togliere lo schermo di protezi

INSTALLAZIONE

- Dopo aver tolto l'imballaggio, assicurarsi dell'integrità dell'apparecchio; in caso di dubbio non utilizzarlo e rivolgersi a personale professionalmente qualificato. Gli elementi d'imballaggio (sacchetti di plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata di mano di bambini in quanto potenziali fonti di pericolo, ma vanno smaltiti secondo le norme vigenti negli appositi contenitori per la raccolta differenziata. Attenzione: eventuali adesivi o fogli pubblicitari applicati sulla griglia, devono essere rimossi prima dell'uso dell'apparecchio.

- Prima di collegare l'apparecchio controllare che i valori di tensione riportati sulla targa dati corrispondano a quelli della rete elettrica. In caso di incompatibilità tra la presa e la spina dell'apparecchio, far sostituire la presa con altra di tipo adatto da personale professionalmente qualificato, il quale accerti che la sezione dei cavi della presa sia idonea alla potenza assorbita dall'apparecchio. In

generale è sconsigliato l'uso di adattatori e/o prolunghe; se il loro uso si rendesse indispensabile, devono essere conformi alle vigenti norme e la loro portata di corrente (ampères) non deve essere inferiore a quella massima dell'apparecchio.

• Prima di ogni utilizzo verificare che l'apparecchio sia in buono stato, che il cordone elettrico non sia danneggiato: in caso di dubbio rivolgersi a personale professionalmente qualificato.
• La presa di corrente deve essere facilmente accessibile in modo da poter disinserire con facilità la spina in caso di emergenza.
• Non posizionare l'apparecchio su mensole e/o in prossimità di lavandini o contenitori di liquidi (distanza minima 2 metri) per evitare il rischio che vi possa cadere.
• Posizionare il ventilatore lontano da tessuti (tende, ecc.) o materiali volatili che possano ostruire la griglia di aspirazione; verificare che anche la parte anteriore sia sgombra da materiali volatili (polvere, ecc.).
• Posizionare l'apparecchio lontano da fonti di calore (ad es. fiamme libere, fornello gas, ecc).
• Non posizionare il ventilatore su mensole e su davanzali di finestre.
• La superficie di appoggio deve essere stabile, non in pendenza (in quanto l'apparecchio potrebbe ribaltarsi) e liscia.

ASSEMBLAGGIO

Attenzione: prima di assemblare il ventilatore, assicurarsi che sia scollegato dalla presa di corrente.

L'apparecchio può essere utilizzato solo se completamente e correttamente assemblato in tutte le sue parti, quindi completo di base, griglie di protezione, elica.

Procedere come descritto e utilizzando come riferimento le figure.

1. Inserire il cordone attraverso il foro più grande della base, verificare che non subisca strozzature.
2. Innestare la base in modo che il foro maggiore collimi con la colonna: verificare il corretto accoppiamento e assicurare le parti con le viti, serrandole a fondo con una forza normale (né eccessiva altrimenti la vite gira a vuoto, né scarsa altrimenti non tiene unite le parti).

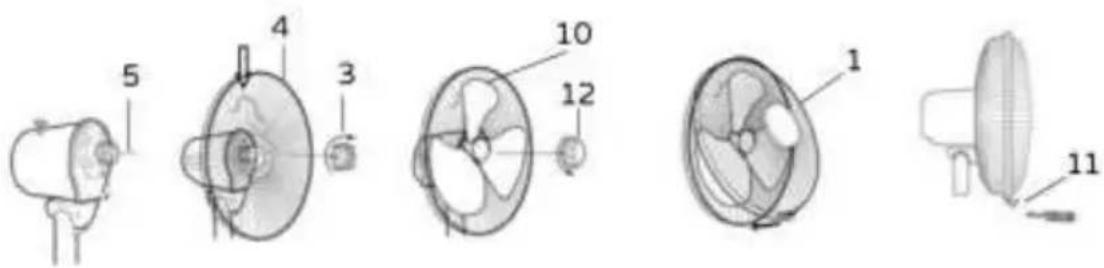

1. Svitare le ghiere (12) e (3) dal corpo motore.
2. Inserire la griglia posteriore (4) al corpo motore, in modo che la maniglia risulti nella parte posteriore, e bloccare con l'apposita ghiera (3).
3. Inserire la ventola (10) sull'albero motore (5) e bloccare con l'apposita ghiera (12) avvitandola in senso antiorario e in modo serrato.
4. Per fissare la griglia anteriore è conveniente appoggiare l'unità principale su un piano d'appoggio liscio e privo di asperità. Accoppiare la griglia anteriore (1) a quella posteriore (4) bloccandole con anello in plastica, (la vite di fissaggio è bene risulti nella parte inferiore) e assicurare il fissaggio avvitando la vite (11). Al termine dell'operato, verificare che le griglie di protezione siano saldamente accoppiate e fissate al motore.

1) Griglia anteriore/schermo di protezione

2) Anello perimetrale in plastica

3) Ghiera fissaggio griglia

4) Griglia posteriore

5) Albero motore

6) Pulsante oscillazione

7) Corpo motore

8) Base

9) Selettore

10) Ventola

11) Vite c/dado per fissaggio griglie

12) Ghiera fissaggio ventola

USO

Attenzione: il ventilatore può essere utilizzato solo se completamente e correttamente assemblato in buono stato.

Il ventilatore ha i seguenti elementi di regolazione e comando:

- Inclinazione (alto-basso) dell'unità principale: per selezionare l'inclinazione ruotare in alto o basso il corpo motore

- Ventilazione: perselezionare velocità ( Ⓞ: 0- ⚡: min - ⚣: med - ⚗: max - ⚙: silenzioso) ruotare la manopola nella posizione desiderata; quando l'apparecchio è in funzione la manopola è retroilluminata. Per spegnere il motore premere il tasto "0".

- Oscillazione (destra-sinistra): si aziona premendo il tasto (2) sul corpo motore. Per mantenere fisso il ventilatore, sollevare il tasto.

Per azionare il ventilatore, inserire la spina nella presa di corrente, e selezionare la velocità desiderata.

Per spegnere l'apparecchio, portare la manopola nella posizione "0" e togliere la spina dalla presa di corrente.

PULIZIA E MANUTENZIONE

Attenzione: prima di eseguire le normali operazioni di pulizia, togliere la spina dalla presa di corrente.

• Per la pulizia utilizzare un panno morbido, leggermente inumidito; non utilizzare prodotti abrasivi o corrosivi.
• Non immergere nessuna parte del ventilatore in acqua o altro liquido: nel caso dovesse succedere non immergere la mano nel liquido ma per prima cosa togliere la spina dalla presa di corrente. Asciugare con cura l'apparecchio e verificare che tutte le parti elettriche siano asciutte: in caso di dubbio rivolgersi a personale professionalmente qualificato.
• E' indispensabile mantenere i fori di aerazione del motore liberi da polvere e lanugine.
• Per periodi lunghi di inutilizzo, è necessario stivare il ventilatore al riparo da polvere e umidità; consigliamo di utilizzare l'imballo originale.
• Se si decide di non utilizzare più l'apparecchio, si raccomanda di renderlo inoperante tagliando il cavo di alimentazione (prima assicurarsi d'aver tolto la spina dalla presa di corrente), e di rendere innocue quelle parti che sono pericolose qualora utilizzate per gioco dai bambini (ad esempio l'elica).

Avvertenze per il corretto smaltimento del prodotto ai sensi della Direttiva Europea direttiva 2011/65/UE.

Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani.

Può essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle amministrazioni comunali, oppure presso i rivenditori che forniscono questo servizio.

Smaltire separatamente un elettrodomestico consente di evitare possibili conseguenze negative per l'ambiente e per la salute derivanti da un suo smaltimento inadeguato e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse. Per rimarcare l'obbligo di smaltire separatamente gli elettrodomestici, sul prodotto è riportato il marchio del contenitore di spazzatura mobile barrato. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.

[e-mail]

8955895542

VT355&VT455 I.B._171121_rev01
