VT355 - Ventilateur Bimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur pied
Marque	Bimar
Modèle	VT355
Usage prévu	Domestique, ventilation d'intérieur
Nombre de vitesses	4 (min, moy, max, silencieux) + arrêt
Type de commande	Manette rotative avec rétroéclairage
Oscillation	Oui, activation par bouton sur le moteur (droite-gauche)
Inclinaison	Oui, réglable manuellement (haut-bas)
Diffuseur d'arômes	Oui, compatible (crochets pour fixer sur la grille)
Alimentation	220-240 V, 50/60 Hz (vérifier plaque signalétique)
Puissance absorbée	Non spécifiée (estimation 40-60 W)
Classe d'isolation	II (double isolation, sans terre)
Poids	Environ 2,5 kg
Dimensions (hauteur)	Environ 40 cm
Diamètre de la base	Environ 30 cm
Diamètre de l'hélice	Environ 30 cm
Matériau de la grille	Métal et plastique (anneau périphérique)
Sécurité enfant	Non recommandé pour enfants < 8 ans sans surveillance
Température ambiante max	40 °C
Nettoyage	Chiffon doux humide, pas d'abrasifs, pas d'immersion
Accessoires inclus	Base, grilles avant et arrière, hélice, anneau, vis
Réparabilité	Faire appel à un technicien qualifié ; câble non remplaçable par l'utilisateur
Garantie	Voir conditions constructeur

FOIRE AUX QUESTIONS - VT355 Bimar

Comment assembler le ventilateur Bimar VT355 ?

Insérez le cordon dans la base, fixez la colonne avec les vis, puis montez la grille arrière sur le moteur avec la capsule (3). Enfoncez l'hélice sur l'arbre et bloquez avec la capsule (12) en tournant dans le sens antihoraire. Enfin, assemblez la grille avant sur la grille arrière et verrouillez avec l'anneau en plastique et la vis (11). Vérifiez que tout est bien fixé avant utilisation.

Quelles sont les vitesses disponibles sur le VT355 ?

Le ventilateur propose 4 vitesses : min, moy, max et silencieux. La manette rotative est rétroéclairée pendant le fonctionnement. Pour éteindre, tournez sur la position 0.

Comment utiliser la fonction oscillation ?

Appuyez sur le bouton d'oscillation (repère 2 sur le moteur) pour activer le mouvement droite-gauche. Pour arrêter l'oscillation, relevez le bouton.

Puis-je utiliser un diffuseur d'arômes avec ce ventilateur ?

Oui, certains modèles sont compatibles. Accrochez le diffuseur (non fourni) sur la grille avant ou arrière à l'aide des crochets. Versez quelques gouttes d'huile essentielle sur le filtre sans exagérer pour éviter d'endommager la peinture.

Comment nettoyer le ventilateur ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon doux légèrement humide. N'utilisez pas de produits abrasifs. Ne plongez jamais le ventilateur dans l'eau. Nettoyez régulièrement les grilles d'aération du moteur.

Que faire si le ventilateur ne démarre pas ?

Vérifiez d'abord que la fiche est bien branchée et que la prise fonctionne. Assurez-vous que le sélecteur de vitesse n'est pas sur 0. Si le problème persiste, contactez un technicien qualifié. N'essayez pas de réparer vous-même.

Ce ventilateur peut-il être utilisé avec une minuterie ou une télécommande ?

Non, il est déconseillé d'utiliser une minuterie externe ou un système de commande à distance, car cela pourrait présenter un risque d'incendie.

Quelle est la hauteur du ventilateur assemblé ?

La hauteur approximative est d'environ 40 cm. Le diamètre de la base est d'environ 30 cm. Consultez la notice pour les dimensions exactes.

Comment régler l'inclinaison du ventilateur ?

Pour incliner le ventilateur vers le haut ou le bas, tournez manuellement le corps du moteur dans la direction souhaitée. Aucun outil n'est nécessaire.

Que faire en cas de panne ou de mauvais fonctionnement ?

Éteignez immédiatement l'appareil et débranchez-le. Faites-le contrôler par un professionnel qualifié. Les réparations par du personnel non qualifié sont dangereuses et annulent la garantie.

MODE D'EMPLOI VT355 Bimar

Nous vous prions de lire attentivement instructions avant d'utiliser l'appareil. Divulguer à toutes les personnes qui peuvent en avoir besoin. Gardez-le à portée. Si à la lecture de ce manuel d'instructions certaines parties étaient difficiles à comprendre ou si vous aviez des doutes, veuillez contacter la société à l'adresse indiquée avant d'utiliser le produit.

Attention: instructions et les avertissements pour une utilisation sûre.

Ce symbole indique que l'appareil est classe II, pour qui le cordon d'alimentation est dépourvue de pôle à la terre.

Avertissements généraux

- Cet appareil est exclusivement destiné à l'usage domestique pour la ventilation des espaces intérieurs. L'utilisez pour aucune autre fin. Tout autre usage est considéré comme inopportun et donc dangereux. Le constructeur décline toute responsabilité pour les détériorations dues à une utilisation inappropriée, incorrecte ou non conforme au mode d'emploi et/ou pour des réparations effectuées par du personnel non qualifié.

Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que:

- les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels;

- les fermes;

- l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel;

- les environnements de type chambres d'hôtes.

- Certains modèles peuvent être utilisés avec un diffuseur d'arômes pour parfumer les ambiances, parfaits pour bureau, le salon, etc. Pour diffuser les arômes, versez quelques gouttes d'huile/d'essences (non fournies) sur le filtre, sans exagérer dans la quantité de façon à ne pas risquer d'endommager la peinture du ventilateur par l'effet de l'huile/du liquide oxydant. Accrochez le diffuseur d'arômes à la grille frontale ou à l'arrière (toujours à l'extérieur) au moyen des crochets fixés derrière.

- N'introduisez aucun outil ni vos doigts entre les mailles de la grille de protection de l'hélice.

- N'utilisez pas l'appareil à une température ambiante supérieure à 40°C.

- Ce produit ne peut être utilisé par des enfants de moins de 8 ans ou par des personnes possédant des capacités physiques, sensorielles ou mentales réduites, sans

expérience ni connaissances suffisantes, à moins qu'ils ne se trouvent sous la surveillance de quelqu'un qu'ils aient reçu les instructions nécessaires relativement à l'utilisation en toute sécurité de l'appareil et à leur compréhension. Les enfants ne doivent en aucun cas jouer avec l'appareil. Le nettoyage et l'entretien à la charge de l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

- Cet appareil peut être utilisé par des enfants de 8 ans plus et par des personnes avec des capacités physiques, sensorielles ou mentales réduites ou avec un manque d'expérience ou de connaissance si une surveillance de ces personnes a été mise en place ou s'ils ont reçu des instructions au sujet de l'utilisation en toute sécurité de l'appareil et s'ils ont compris les risques liés. Les enfants ne doivent pas jouer avec l'appareil. Les opérations de nettoyage et d'entretien ne doivent pas être faites par des enfants à moins qu'ils aient plus de 8 ans et qu'ils soient surveillés.

- Tenir hors de la portée des enfants.

- Attention : lors de l'emploi d'appareils électriques, les consignes de sécurité doivent toujours être respectées afin d'éviter tout risque d'incendie, d'électrocution ou blessure.

- N'utilisez pas l'appareil s'il ne fonctionne pas correctement ou s'il semble endommagé; en cas de doute, adressez-vous à un technicien spécialisé.

- Assurez-vous que l'hélice fonctionne correctement : dans le cas contraire, éteignez l'appareil et faites-le contrôler par un technicien spécialisé.

- Ne déplacez pas l'appareil durant son fonctionnement

- Retirez toujours la fiche de la prise de courant lorsque l'appareil ne fonctionne pas.

- Débranchez toujours l'appareil de la prise de courant avant d'assembler, de démonter ou de nettoyer l'appareil.

- N'exposez pas l'appareil aux agents atmosphériques (soleil, pluie, etc.).

- Ne touchez pas l'appareil avec les mains ou les pieds mouillés

- Ne tirez pas sur le câble pour déplacer l'appareil.

- Ne tirez pas sur le câble d'alimentation ou sur l'appareil pour débrancher la fiche de la prise de courant.

- Si le câble est endommagé, il doit être obligatoirement remplacé par le constructeur ou son service d'assistance technique, ou bien par une personne qualifiée, de façon à prévenir tout éventuel risque.

- Ne branchez pas l'appareil à des systèmes de contrôlethermique, à un programmateur, une minuterie ou tout autre dispositif susceptible de mettre l'appareil automatiquement en marche, afin d'éviter tout risque envers les personnes, animaux et objets.

- En cas de panne ou de mauvais fonctionnement, éteignez l'appareil et faites-le contrôler par un person

professionnellement qualifié; les réparations effectuées par un personnel incompétent peuvent être dangereuses et entraîner l'annulation de la garantie.

- Assurez-vous que le ventilateur est débranché de l'alimentation électrique avant de retirer le bouclier d protection.

Installation

- Après avoir enlevé l'emballage, assurez-vous de l'intégrité de l'appareil; en cas de doute, ne l'utilisez pas et adressez-vous à un personnel professionnellement qualifié. Ne laissez pas les éléments d'emballage (sachets en plastique, polystyrène expansé, clous, etc...) à la portée de main des enfants car ils constituent des sources de danger potentielles, mais éliminez-les conformément aux normes en vigueur dans les conteneurs spéciaux de tri sélectif.

- Avant d'utiliser l'appareil, vérifiez que la tension du réseau corresponde bien à celle indiquée sur la plaque signalétique de l'appareil. En cas d'incompatibilité entre la prise et la fiche de l'appareil, faites remplacer la prise avec une autre de type approprié par des techniciens professionnellement qualifiés qui devront s'assurer que la section des câbles de la prise corresponde à la puissance absorbée par l'appareil. En général, l'utilisation d'adaptateurs ou de rallonges est déconseillée; cependant, s'il s'avère indispensable d'en utiliser, ils doivent être conformes aux normes de sécurité en vigueur et leur débit de courant (ampères) ne doit être inférieur au débit maximum de l'appareil.

- Avant chaque utilisation, vérifiez si l'appareil est en bon état, si le cordon électrique n'est pas endommagé. En cas de doute, il faut s'adresser à du personnel professionnellement qualifié.

- La prise de courant doit être facile d'accès afin de pouvoir débrancher facilement l'appareil en cas d'urgence.

Éloignez l'appareil des :

- sources de chaleur (par ex. flammes libres, gazinières, etc.)

- conteneurs de liquides (par ex. éviers, etc.) pour éviter les éclaboussures d'eau et qu'il ne tombe à l'intérieur (distance de 2 mètres minimum)

- tissus (rideaux, etc.) ou des matières volatiles susceptibles d'obstruer la grille d'aspiration ; vérifiez aussi que la partie avant ne soit pas obstruée de matières volatiles (poussières, etc.).

• La surface d'appui doit être stable, horizontale (car l'appareil pourrait basculer) et lisse.
• N'utilisez pas l'appareil avec une minuterie externe ou un système de commande à distance afin d'éviter tout risque d'incendie si l'appareil est couvert ou situé en position non appropriée.

Assemblage

Attention : avant d'assembler le ventilateur, s'assurer qu'il est bien branché à la prise de courant.

L'appareil ne peut être utilisé que s'il est bien et complètement assemblé à tous les niveaux avec donc sa base, sa grille de protection et son hélice.

Procéder comme c'est indiqué, tout en utilisant comme référence les figures.

1. Insérer le cordon à travers le trou le plus grand de la base et vérifier qu'il ne subisse pas de rétrécissements.
2. (ne pas trop serrer sinon la vis tourne dans le vide et pas trop légèrement serrée non plus sinon elle ne tiendra pas les parties assemblées).

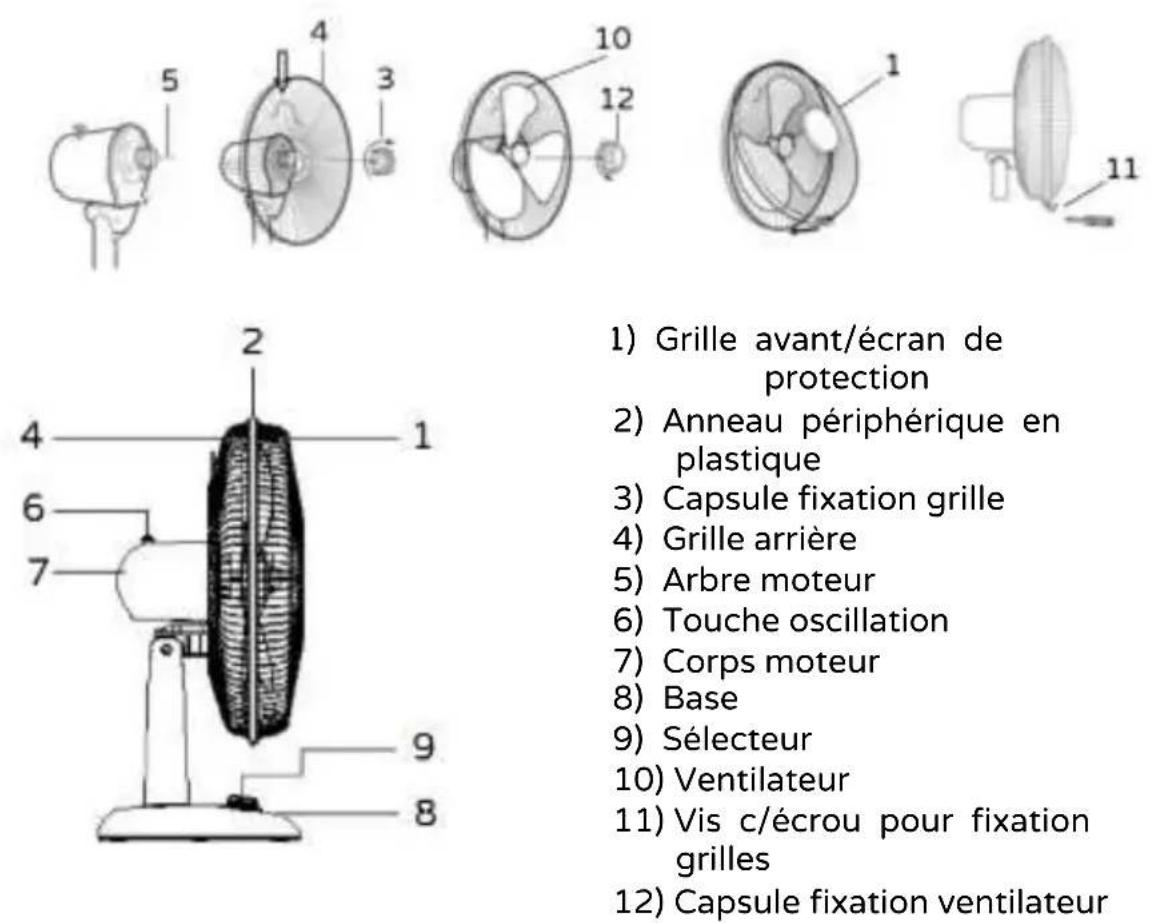

1. Dévisser les capsules (12) et (3) du corps du moteur.
2. Insérer la grille arrière (4) au corps du moteur, de sorte que la poignée soit dans la partie arrière et bloquer la capsule spéciale (3).
3. Insérer le ventilateur (10) sur l'arbre moteur (5) et bloquer avec la capsule spéciale (12) en la vissant dans le sens contraire des aiguilles d'une montre et de manière bien serrée.
4. Pour fixer la grille avant, il est important de poser l'unité principale sur un plan d'appui lisse et sans aspérité. Couple la grille avant (1) avec celle arrière (4) en les bloquant avec l'anneau en plastique (la vis de fixation est bien dans la partie inférieure) et assurez la fixation en serrant la vis (11). À la fin de l'opération, vérifier que les grilles de protection soient bien couplées et fixées au moteur.

1) Grille avant/écran de protection 2) Anneau périphérique en plastique 3) Capsule fixation grille 4) Grille arrière 5) Arbre moteur 6) Touche oscillation 7) Corps moteur 8) Base 9) Sélecteur 10) Ventilateur 11) Vis c/écrou pour fixation grilles 12) Capsule fixation ventilateur

Attention : le ventilateur ne peut être utilisé que s'il est complètement et correctement assemblé et en bon état.

Le ventilateur a les éléments de réglage et de commande suivants :

• Inclinaison (haut-bas) de l'unité principale : pour sélectionner l'inclinaison, tourner le corps du moteur en haut ou en bas.
• Ventilation : pour sélectionner une vitesse ( Ⓞ : 0 - : min - : moy - : max - : silencieux) tourner la poignée sur la position souhaitée et quand l'appareil est en fonction, la poignée est rétro éclairée. Pour éteindre le moteur, appuyer sur la touche "0".
• Oscillation (droite-gauche) : on l'active en appuyant sur la touche (2) sur le corps du moteur. Pour maintenir le ventilateur fixe, soulever le bouton.

Pour activer le ventilateur, insérer la fiche dans la prise de courant et sélectionner la vitesse souhaitée.

Pour éteindre l'appareil, mettre la manivelle en position "0" et retirer la fiche de la prise de courant.

Nettoyage et entretien

Attention: avant d'exécuter les opérations de nettoyage ordinaires, débrancher la fiche de la prise de courant.

• Pour le nettoyage, utiliser un chiffon doux, légèrement humide; éviter les produits abrasifs ou corrosifs.
• Ne plonger aucune partie du ventilateur dans l'eau ou dans un autre liquide; si cela devait arriver, ne pas plonger la main dans le liquide, mais débrancher avant toute chose la fiche de la prise de courant. Sécher l'appareil avec soin et vérifier que toutes les parties électriques sont sèches : en cas de doute, s'adresser à un personnel professionnel qualifié.
• Il est indispensable de maintenir les trous d'aération du moteur dégagés de toute présence de poussière et de particules textiles.
• En cas de longues périodes d'inutilisation, ranger le ventilateur à l'abri de la poussière et de l'humidité; nous recommandons d'utiliser son emballage original.
• Si l'on décide de ne plus utiliser l'appareil, il est recommandé de le rendre inopérant en coupant le câble d'alimentation (s'assurer au préalable d'avoir débranché la fiche de la prise de courant) et de rendre inoffensives les parties qui sont dangereuses si des enfants devaient s'en servir pour jouer (par exemple l'hélice).

Avertissements pour l'élimination correcte du produit aux TERMES de la directive européenne 2011/65/UE.

Au terme de son utilisation, le produit ne doit pas être éliminé avec les déchets urbains. Le produit doit être remis à l'un des centres de collecte sélective prévus par l'administration communale ou auprès des revendeurs assurant ce service. Éliminer séparément un appareil électroménager permet d'éviter les retombées négatives pour l'environnement et la santé dérivant d'une élimination incorrecte, et permet de récupérer les matériaux qui le composent dans le but d'une économie importante en termes d'énergie et de ressources. Pour rappeler l'obligation d'éliminer séparément les appareils électroménagers, le produit porte le symbole d'un caisson à ordures barré.
