Produkttyp	Standventilator
Marke	Bimar
Modell	VT355
Verwendungszweck	Haushalt, Innenraumlüftung
Anzahl der Geschwindigkeiten	4 (Min, Mittel, Max, Leise) + Aus
Bedienungsart	Drehregler mit Hintergrundbeleuchtung
Oszillation	Ja, Aktivierung durch Knopf am Motor (links-rechts)
Neigung	Ja, manuell einstellbar (oben-unten)
Aromadiffusor	Ja, kompatibel (Haken zur Befestigung am Gitter)
Stromversorgung	220-240 V, 50/60 Hz (Typenschild prüfen)
Leistungsaufnahme	Nicht angegeben (Schätzung 40-60 W)
Isolationsklasse	II (doppelte Isolierung, ohne Erde)
Gewicht	Ca. 2,5 kg
Abmessungen (Höhe)	Ca. 40 cm
Durchmesser des Sockels	Ca. 30 cm
Durchmesser des Propellers	Ca. 30 cm
Material des Gitters	Metall und Kunststoff (Umfangsring)
Kindersicherheit	Nicht empfohlen für Kinder unter 8 Jahren ohne Aufsicht
Max. Umgebungstemperatur	40 °C
Reinigung	Feuchtes weiches Tuch, keine Scheuermittel, nicht eintauchen
Mitgeliefertes Zubehör	Sockel, Front- und Rückgitter, Propeller, Ring, Schrauben
Reparierbarkeit	Qualifizierten Techniker hinzuziehen; Kabel nicht vom Benutzer austauschbar
Garantie	Siehe Herstellerbedingungen

Häufig gestellte Fragen - VT355 Bimar

Wie montiere ich den Bimar VT355 Ventilator?

Stecken Sie das Kabel in den Sockel, befestigen Sie die Säule mit den Schrauben, montieren Sie dann das hintere Gitter mit der Kappe (3) am Motor. Stecken Sie den Propeller auf die Welle und sichern Sie ihn mit der Kappe (12) durch Drehen gegen den Uhrzeigersinn. Setzen Sie schließlich das vordere Gitter auf das hintere Gitter und verriegeln Sie es mit dem Kunststoffring und der Schraube (11). Überprüfen Sie vor dem Gebrauch, ob alles gut befestigt ist.

Welche Geschwindigkeiten sind am VT355 verfügbar?

Der Ventilator bietet 4 Geschwindigkeiten: Min, Mittel, Max und Leise. Der Drehregler leuchtet während des Betriebs. Zum Ausschalten auf Position 0 drehen.

Wie verwende ich die Oszillationsfunktion?

Drücken Sie die Oszillationstaste (Markierung 2 am Motor), um die Links-Rechts-Bewegung zu aktivieren. Zum Stoppen der Oszillation heben Sie die Taste an.

Kann ich einen Aromadiffusor mit diesem Ventilator verwenden?

Ja, einige Modelle sind kompatibel. Hängen Sie den Diffusor (nicht im Lieferumfang) mit den Haken am vorderen oder hinteren Gitter auf. Geben Sie einige Tropfen ätherisches Öl auf den Filter, ohne zu übertreiben, um Beschädigungen der Lackierung zu vermeiden.

Wie reinige ich den Ventilator?

Trennen Sie das Gerät vor der Reinigung immer vom Netz. Verwenden Sie ein leicht feuchtes weiches Tuch. Verwenden Sie keine Scheuermittel. Tauchen Sie den Ventilator niemals in Wasser. Reinigen Sie regelmäßig die Lüftungsgitter des Motors.

Was tun, wenn der Ventilator nicht startet?

Überprüfen Sie zuerst, ob der Stecker richtig eingesteckt ist und die Steckdose funktioniert. Stellen Sie sicher, dass der Geschwindigkeitswähler nicht auf 0 steht. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker. Versuchen Sie nicht, selbst zu reparieren.

Kann dieser Ventilator mit einem Timer oder einer Fernbedienung verwendet werden?

Nein, es wird davon abgeraten, einen externen Timer oder ein Fernsteuerungssystem zu verwenden, da dies eine Brandgefahr darstellen könnte.

Wie hoch ist der montierte Ventilator?

Die ungefähre Höhe beträgt etwa 40 cm. Der Durchmesser des Sockels beträgt etwa 30 cm. Die genauen Maße entnehmen Sie bitte der Bedienungsanleitung.

Wie stelle ich die Neigung des Ventilators ein?

Um den Ventilator nach oben oder unten zu neigen, drehen Sie das Motorgehäuse manuell in die gewünschte Richtung. Es ist kein Werkzeug erforderlich.

Was tun bei einer Panne oder Fehlfunktion?

Schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker. Lassen Sie es von einem qualifizierten Fachmann überprüfen. Reparaturen durch nicht qualifiziertes Personal sind gefährlich und führen zum Verlust der Garantie.

BEDIENUNGSANLEITUNG VT355 Bimar

Bitte lesen Sie vor der Benutzung des Gerä sorgfältig diese Anleitungen und setzen Si gegebenenfalls Dritte darüber in Kenntnis Gebrauchsanleitung zum weitren nachsch nachscklagen aufbewahren.

Sollten während des Lesens dieser Bedienungsanleitung Fragen aufkommen irgendwelche Stellen schwer verständlich: dann kontaktieren Sie vor dem Gebrauch d'Geräts den Hersteller unter der Adresse, d'der letzten Seite angegeben ist.

Achtung: Anweisungen und Warnhinweise sichere Anwendung.

Dieses Symbol zeigt an, dass es sich um ei Klasse II handelt, für die der Netzstecker für Stange auf den Boden.

ALLGEMEINE HINWEISE

- Dieses Gerät ist ausschließlich für den Gebrauch in Haushalt zum Belüften von Räumen bestimmt: Verwenden Sie es zu keinem anderen Zweck. Jede and Anwendung wird als unsachgemäß und deshalb gefähr betrachtet. Der Hersteller übernimmt keine Haftung für eventuelle Schäden infolge von unsachgemäßer, falsch oder unverantwortlicher Verwendung und/oder

Reparaturen, die nicht von Fachpersonal durchgefü wurden.

Das Gerät soll in den Haushalt und ähnliche Anwendung verwendet werden, wie:

• Personalküche in Geschäften, Büros und anderen Arbeitsumgebungen;
• Bauernhäuser
• Von Kunden in Hotels, Motels und anderen Wohntyp Umgebungen
• Übernachtung mit Frühstück Typ Umgebungen

- Keinesfalls Werkzeuge oder Finger durch das Schutzg des Flügelrads einführen.

- Verwenden Sie das Gerät nicht bei Umgebungstemperaturen von über 40 °C.

- Kinder unter 8 Jahren, Personen mit eingeschränkte körperlichen, sensorischen oder geistigen Fähigkeiten sowie Personen ohne entsprechende Erfahrung oder Kenntnisse dürfen dieses Gerät nur unter Aufsicht oder nach Erhalt aller Anweisungen für die sichere Verwend des Gerätes sowie Auskunft über die damit verbunden Gefahren benutzen. Kinder sollten beaufsichtigt werde um sicherzustellen, dass sie nicht mit dem Gerät spiele Vom Anwender durchzuführende Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ohne Aufs durchgeführt werden.

- Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen,

sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen benutzt werde sofern sie die notwendige Aufsicht oder Anweisunge im Hinblick auf den sicheren Umgang mit dem Gerät erhalten, und wenn sie sich der möglichen Gefahren bewusst sind. Kinder dürfen nicht mit dem Gerät spiele Die Säuberung und Wartung darf nicht von Kindern durchgeführt werden, außer wenn sie über 8 Jahre als sind und dabei beaufsichtigt werden.

- Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.

- Achtung: Beim Umgang mit Elektrogeräten immer die grundsätzlichen Sicherheitsmaßnahmen beachten. Dar vermeiden Sie Brandgefahr sowie die Gefahr von Stromschlägen und Körperverletzungen.

- Benutzen Sie das Gerät nicht, wenn es nicht einwandfr funktioniert oder beschädigt zu sein scheint. Im Zweife wenden Sie sich an eine Fachkraft.

- Vergewissern Sie sich, dass das Flügelrad korrekt funktioniert: Sollte dem nicht so sein, schalten Sie das ab, und lassen Sie es durch entsprechend qualifizierte Fachpersonal überprüfen.

- Verrücken Sie das Gerät nicht während des Betriebs.

- Trennen Sie das Gerät immer erst von der Steckdose, k. Sie es auseinander- oder zusammenbauen oder reinige

• Wenn das Gerät nicht in Betrieb ist, ziehen Sie den Ste aus der Steckdose.
• Setzen Sie das Gerät nicht der Witterung (direkte Sonneneinstrahlung, Regen usw.) aus.
• Berühren Sie das Gerät niemals mit nassen oder feuch Händen oder Füßen.
• Ziehen Sie nie am Netzkabel, um das Gerät zu verrücke
• Ziehen Sie nicht am Kabel, um den Netzstecker aus de Steckdose zu ziehen.
• Eins beschädigtes Netzkabel muss vom Hersteller, seir Kundendienst oder von einem entsprechend qualifizier Fachmann ausgewechselt werden, damit jegliche Risik ausgeschlossen werden können.
• Schließen Sie das System nicht an thermische Steuersysteme, Programmiergeräte, Timer oder and Geräte oder Systeme an, die das Gerät automatisch stä können, um Verletzungen und Schäden an Persone Tieren und Sachen zu verhindern.
• Schalten Sie das Gerät bei einem Defekt oder einer Stö sofort ab und lassen Sie es von einer Fachkraft kontrol Reparaturen durch unqualifiziertes Personal können gefährlich sein und führen zum Verfall der Garantie.
• Stellen Sie sicher, dass der Lüfter von der Stromversorgung getrennt ist, bevor das Schutzschil entfernen.

INSTALLATION

- Prüfen Sie nach dem Auspacken, dass das Gerät unversehrt ist; benutzen Sie das Gerät im Zweifelsfall auf keinen Fall und wenden Sie sich an entsprechend qualifiziertes Fachpersonal. Das Verpackungsmaterial (Kunststoffbeutel, Polystyrolschaum usw.) darf nicht in die Reichweite von Kindern gelangen, da es eine Gefahrenquelle darstellt, und es und muss gemäß den geltenden Bestimmungen in den entsprechenden Behältern für die getrennte Abfallentsorgung entsorgt werden. Achtung: Eventuelle Aufkleber oder Werbezettel am Gitter müssen vor dem Gebrauch des Gerätes von diesem entfernt werden.

- Bevor Sie das Gerät an die Steckdose anschließen, kontrollieren Sie, dass die auf dem Typenschild angegebenen Werte mit denen der Stromversorgung übereinstimmen. Sollten der Stecker des Gerätes und die vorhandene Steckdose nicht kompatibel sein, lassen Sie die Steckdose von entsprechend qualifiziertem Fachpersonal austauschen. Dieses muss sicherstellen, dass der Querschnitt der Kabel der Steckdose für die Leistungsaufnahme des Gerätes geeignet ist. Im Allgemeinen wird von der Verwendung von Verlängerungen und/oder Adaptern abgeraten. Falls ihre Verwendung jedoch unumgänglich ist, so müssen diese den geltenden Sicherheitsvorschriften entsprechen und ihre Stromstärke (Ampere) darf nicht niedriger sein, als die maximale Stromstärke des Gerätes.

- Prüfen Sie vor jeder Verwendung, dass sich das Gerät in einem guten Zustand befindet und dass das Stromkabel nicht beschädigt ist: Wenden Sie sich im Zweifelsfall an entsprechend qualifiziertes Personal.

- Die Steckdose muss leicht zugänglich sein, damit der Stecker im Bedarfsfall problemlos aus der Steckdose gezogen werden kann.

- Stellen Sie das Gerät nicht auf Konsolen und/oder in der Nähe von Waschbecken oder Flüssigkeitsbehältern auf (Mindestabstand 2 Meter), damit es nicht hineinfallen kann.

- Stellen Sie den Ventilator nicht in der Nähe von Stoffen (Vorhänge usw.) oder fliegenden Materialien auf, die das Schutzgitter auf der Saugseite verdecken könnten; vergewissern Sie sich auch, dass der vordere Teil sauber und unverstellt ist ist (ohne Staub usw.).

- Stellen Sie das Gerät nicht in der Nähe von Hitzequellen auf (z. B. offene Flammen, Gasofen etc.).

- Stellen Sie den Ventilator nicht auf Konsolen oder Fensterstöcke.

- Stellen Sie das Gerät auf einer stabilen, waagerechten und glatten Fläche auf (das Gerät könnte sonst umkippen).

- Benutzen Sie das Gerät nicht mit einer Zeitschaltuhr oder einem sonstigen System zur Programmierung oder Fernbedienung, um Brandgefahr zu

vermeiden, falls das Gerät abgedeckt oder nicht ordnungsgemäß positioniert ist.

ZUSAMMENBAU

Achtung: Vor dem Zusammenbau des Geräts ist sicherzustellen, dass der Stecker nicht in der Steckdose steckt.

Das Gerät darf nur verwendet werden, wenn sämtliche Teile vollständig und korrekt zusammengebaut wurden, d.h. Sockel, Schutzgitter und Lüfterrrad.

Die folgenden Anleitungen befolgen und die dazugehörigen Abbildungen beachten.

1. Das Stromkabel durch die größte Öffnung des Sockels führen und darauf achten, dass es nicht abgeschnürt wird.
2. Den Sockel so einstecken, dass die größte Öffnung sich auf Höhe der Säule befindet: Auf richtige Verbindung achten und die Teile mit normaler Kraftanstrengung verschrauben (nicht zu fest anziehen, dass die Schraube durchdreht, aber fest genug, dass die Teile sicher verbunden sind).

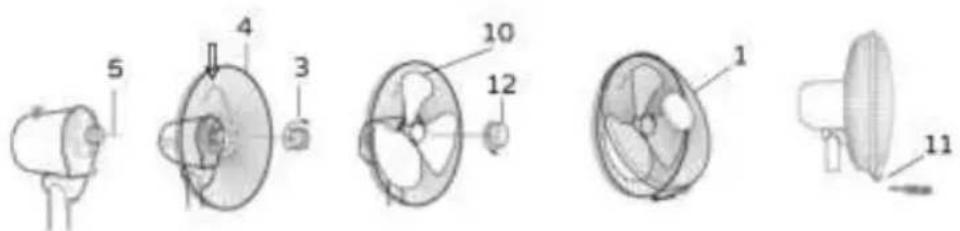

1. Die Nutmuttern (12) und (3) vom Motorkörper abschrauben.

2. Das hintere Schutzgitter (4) am Motorkörper einsetzen, so dass sich der Hebel im rückseitigen Teil befindet und mit der dazugehörigen Nutmutter (3) festschrauben.

3. Das Lüfterrad (10) an der Motorwelle (5) ansetzen und mit der entsprechenden Nutmutter (12) feststellen, die man dazu gegen den Uhrzeigersinn dreht und festzieht.

4. Zur Befestigung des vorderen Schutzgitters sollten Sie die Haupteinheit auf eine glatte und ebene Oberfläche abstellen. Das vordere Schutzgitter (1) in das hintere Schutzgitter (4) einpassen und mit dem Kunststoffring arretieren (die Befestigungsschraube sollte sich im unteren Teil befinden) und mit der entsprechenden Schraube (11) festschrauben. Nach Abschluss dieser Arbeitsschritte überprüfen, dass die Schutzgitter fest aneinander gepasst und am Motor befestigt sind.

1) Vorderes Gitter/Schutzschirm

2) Umfassungsring aus Kunststoff

3) Nutmutter für Gitterbefestigung

4) Hinteres Gitter

5) Motorwelle

6) Schwingbewegungs-Taste

7) Motorkörper

8) Sockel

9) Wählschalter

10) Lüfterrad

11) Schraube mit Mutter für Gitterbefestigung

12) Nutmutter für Lüfterradbefestigung

BENUTZUNG

Achtung: Der Ventilator darf nur dann eingesetzt werden, wenn er vollständig und ordnungsgemäß in einwandfreiem Zustand zusammengebaut wurde.

Der Ventilator verfügt über die folgenden Einstellungs- und Steuerungselemente:

- Neigung (hoch-niedrig) der Haupteinheit: Zur Auswahl der gewünschten Neigung den Motorkörper nach oben oder unten drehen.

- Belüftung: zur Auswahl der Geschwindigkeit ( Ⓞ: 0- ⚙️: min - ⚙️: med - ⚙️: max - ⚙️: leise) den Knauf in die gewünschte Position bringen; ist das Gerät in Betrieb, erscheint der Knauf rückseitig beleuchtet. Zum Ausschalten des Motors Taste „0“ drücken.

- Schwingung (rechts-links): durch Drücken auf Taste (2) am Motorkörper. Soll der Ventilator in fester Position verbleiben, die Taste anheben.

Zum Einschalten des Ventilators den Stecker in die Steckdose stecken und die gewünschte Geschwindigkeit einstellen.

Zum Ausschalten des Geräts den Knauf in die Position „0“ bringen und den Stecker aus der Steckdose ziehen.

REINIGUNG UND PFLEGE

Achtung: ziehen Sie den Netzstecker aus der Netzsteckdose, bevor Sie das Gerät reinigen.

• Verwenden Sie zum Reinigen ein weiches, leicht feuchtes Tuch. Verwenden Sie keine scheuernden oder aggressiven Reinigungsmittel.
• Kein Teil des Ventilators darf in Wasser oder andere Flüssigkeiten eingetaucht werden: Sollte dies geschehen, keinesfalls die Hand in die Flüssigkeit tauchen, sondern als Erstes den Netzstecker aus der Netzsteckdose ziehen. Trocknen Sie das Gerät sorgfältig und vergewissern Sie sich, dass alle elektrischen Teile trocken sind: Wenden Sie sich im Zweifelsfall an einen Fachmann.
• Die Lüftungsöffnungen des Motors müssen unbedingt frei von Staub und sonstigen Verunreinigungen gehalten werden.
• Wenn Sie den Ventilator längere Zeit nicht verwenden wollen, müssen Sie ihn geschützt vor Staub und Feuchtigkeit aufbewahren. Wir empfehlen Ihnen, hierzu die Originalverpackung zu verwenden.
• Wenn Sie vorhaben, das Gerät nicht mehr zu verwenden, sollten Sie es unbrauchbar machen, indem Sie das Netzkabel abschneiden. Vergewissern Sie sich vorher, dass Sie den Netzstecker aus der Netzsteckdose gezogen haben! Außerdem sollten Sie dafür Sorge tragen, dass die gefährlichen Teile (wie z.B. das Flügelrad) keine Verletzungen verursachen können, wenn Sie von Kindern zum Spielen verwendet werden.

WICHTIGER HINWEIS FÜR DIE KORREKTE ENTSORGUNG DES PRODUKTS IN ÜBEREINSTIMMUNG MIT DER EG-RICHTLINIE 2011/65/EG.

Am Ende seiner Nutzungszeit darf das Produkt NICHT mit dem Hausmüll entsorgt werden. Es muss zu einer örtlichen Sammelstelle für Sondermüll oder zu einem Fachhändler gebracht werden, der einen Rücknahmeservice anbietet. Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung bedingt sind. Zudem ermöglicht dies die Wiederverwertung der Materialien, aus denen das Gerät hergestellt wurde, was erhebliche Einsparungen an Energie und Rohstoffen mit sich bringt.
