Tipo de producto	Ventilador de pie
Marca	Bimar
Modelo	VTM35
Uso	Doméstico, ventilación de espacios interiores
Diámetro de las aspas	35 cm
Dimensiones (aprox.)	45 x 35 x 50 cm
Peso (aprox.)	3,5 kg
Alimentación	220-240 V ~ 50 Hz
Consumo	45 W (estimación)
Número de velocidades	3 (I, II, III)
Funciones	Oscilación horizontal, inclinación vertical
Materiales	Plástico, metal
Limpieza	Paño suave ligeramente húmedo, no sumergir
Mantenimiento	Desconectar antes de limpiar, verificar el cable
Seguridad	No usar si está dañado, no insertar objetos en la rejilla
Garantía	24 meses
Accesorios incluidos	Base, soporte, rejillas delantera y trasera, tornillos

Preguntas frecuentes - VTM35 Bimar

¿Cómo ensamblar el ventilador Bimar VTM35?

Ensambla primero la base y el soporte, luego fija la rejilla trasera en el eje del motor con los 4 tornillos suministrados. Después, monta la hélice y fija la rejilla delantera apretando los ganchos y el tornillo con tuerca. Consulta la figura en el manual para más detalles.

¿Cómo limpiar el ventilador?

Desconecta siempre el aparato antes de la limpieza. Usa un paño suave ligeramente húmedo. No uses productos abrasivos o corrosivos. Nunca sumerjas el ventilador en agua.

¿Qué hacer si el ventilador no funciona?

Verifica primero que el enchufe esté bien conectado y que la toma funcione. Asegúrate de que el selector de velocidad esté en una posición distinta de 0. Si el problema persiste, el aparato puede estar dañado; dirígete a un técnico calificado.

¿Puedo usar el ventilador con un temporizador o un enchufe programable?

No, está prohibido conectar el aparato a un programador, temporizador o cualquier otro dispositivo de encendido automático, para evitar cualquier riesgo de incendio o lesión.

¿Cómo ajustar la oscilación horizontal?

Presiona el botón situado en el cuerpo del motor para activar la oscilación derecha-izquierda. Para detenerla, levanta el botón.

¿Cómo inclinar el ventilador verticalmente?

Sujeta el cuerpo del motor y oriéntalo en la dirección deseada, luego aprieta el tornillo previsto para bloquear la posición.

¿Cuál es la garantía del Bimar VTM35?

La garantía es de 24 meses a partir de la fecha de compra, atestiguada por un ticket o factura. Cubre defectos de material y fabricación, pero no los daños debidos a mal uso o desgaste normal.

¿Se puede usar el ventilador en exteriores?

No, el aparato está diseñado exclusivamente para uso interior. No lo expongas a agentes atmosféricos (sol, lluvia, etc.).

¿Cómo cambiar las velocidades?

Gira el selector a la posición I (velocidad mínima), II (velocidad intermedia) o III (velocidad máxima). Para apagar, coloca el selector en 0 y desconecta.

¿Qué hacer si el cable de alimentación está dañado?

El cable debe ser reemplazado solo por el fabricante, su servicio postventa o una persona calificada, para evitar cualquier peligro. No uses el aparato si el cable está dañado.

MANUAL DE USUARIO VTM35 Bimar

LIBRETTO ISTRUZIONI INSTRUCTION BOOKLET BEDIENUNGSANLEITUNG NOTICE D'INSTRUCTIONS FOLLETO DE INSTRUCCIONES

Este símbolo le invita a leer atentamente las instrucciones antes de utilizar el aparato y a comunicarlas a terceros si es necesario. Guarde este folleto para referencias futuras y durante toda la vida del aparato. Si cualquier parte de estas instrucciones de uso es difícil de comprender o si tiene dudas, contacte con la empresa a la dirección que aparece en la última página antes de utilizar el producto.

Este símbolo resalta instrucciones y advertencias para un uso seguro. Advertencias, instalación, uso, limpieza y mantenimiento del aparato pueden presentar leves actualizaciones respecto a este manual; para mayores detalles se aconseja visitar la web www.bimaritaly.it, para consultar el manual actualizado on-line.

ADVERTENCIAS GENERALES

- Este aparato está destinado exclusivamente al uso doméstico ventilación de ambientes: no lo utilice para otras finalidades otro uso debe considerarse impropio y peligroso. El fabricar hace responsable de posibles daños derivados de un uso imp erróneo e irresponsable y/o de reparaciones efectuadas por un personal no calificado.

Este aparato está diseñado para ser utilizado en aplicaci domésticas y análogas, tales como:

• Personal de cocina en tiendas, oficinas y otros entre trabajo;
• Casas rurales
• Por los clientes en hoteles, moteles y otros entornos de residencial
• Cama y desayuno tipo ambientes

- No introducir ningún utensilio ni los dedos entre las mallas de la red de protección del ventilador.

- No utilizar el aparato con una temperatura ambiente superió 40°C.

• Este aparato puede ser utilizado por niños mayores de 8 años personas con reducidas capacidades físicas, sensoriales o m como sin experiencia o sin el conocimiento necesario, siempre encuentren vigilados o bien después que estas hayan re instrucciones correspondientes con el uso seguro del aparato comprendido los riesgos relacionados con el mismo. Los niños deben jugar con el aparato. La limpieza y el mantenimiento a ser realizados por niños sin supervisión.
• Atención: cuando se utilizan aparatos eléctricos, es preciso respetar siempre las precauciones de seguridad básicas para evitar lo de incendio, de descargas eléctricas y de lesiones físicas.
• No utilizar el aparato si no funciona correctamente o si parece deteriorado; en caso de duda, acudir a personal profesional
• No utilizar el aparato si no funciona correctamente o si parece deteriorado; en caso de duda, acudir a personal profesional
• Asegurarse de que el ventilador funciona correctamente: de no ser así, apagar el aparato y hacerlo revisar por personal profesional
• No desplazar el aparato mientras está funcionando.
• Si el aparato no está en función, sacar la clavija de la toma de corriente.
• Es indispensable desenchufar el aparato antes de montar el cualquier otro accesorio o antes de desmontarlo(s).
• No dejar el aparato expuesto a los agentes atmosféricos (sol, lluvia, etc.).
• No tocar el aparato con las manos o los pies mojados.
• No tirar del cable para desplazar el aparato.
• No desplazar el aparato mientras está funcionando.

- No tirar del cable de alimentación o del propio aparato para sacar la clavija de la toma de corriente.

- Si el cable de alimentación está estropeado, hacerlo cambia fabricante, por su servicio de asistencia técnica o en todo ca persona con una calificación similar a fin de prevenir cualqui

- Este aparato no está destinado a ser controlado por un temp externo o por un sistema de mando a distancia separado, es evitar el riesgo de incendio si el aparato estuviera cubierta o de forma incorrecta.

- En caso de avería o de funcionamiento defectuoso, apagar es y hacerlo revisar por personal profesional calificado; una repalizada por personal no calificado puede constituir una fue peligro y además anula la garantía.

- Comprobar que el ventilador está desconectado de la re alimentación antes de retirar la pantalla de protección.

INSTALACIÓN

- Después de retirar el embalaje, asegurarse de la integridad del aparato; en caso de duda, no utilizarlo y acudir a personal profesional calificado. Los elementos de embalaje (bolsas de plástico, poliestireno expandido, clavos, etc.) no se deben dejar al alcance de los niños ya que son fuentes potenciales de peligro, sino que se tienen que eliminar en los contenedores de recogida selectiva específicos. Todos los elementos del embalaje deben desecharse según su materia prima (ver el símbolo estampado en cada uno) y según las disposiciones de su municipio. La bolsa que para los tamaños pequeños no está marcado, para su eliminación siga las disposiciones de su Municipio.

- Antes de conectar el aparato, comprobar que los valores de tensión indicados en la placa de datos corresponden a los de la red eléctrica y que la toma sea provista de eficaz puesta a tierra (la empresa fabricante declina todo tipo de responsabilidad derivada de la falta de observación de esta norma).. En caso de incompatibilidad entre la toma y el enchufe del aparato, encargue a personal calificado para que sustituya la toma con otra del tipo adecuado y para que se cerciore de que la sección de los cables de la toma sea idónea a la potencia absorbida por el aparato. En general, no se recomienda usar adaptadores y/o extensiones; si es absolutamente necesario utilizarlos, deben cumplir con las normas de seguridad vigentes y su capacidad de corriente (amperes) no debe ser inferior a la capacidad máxima del aparato.

- Antes de cada uso, comprobar que el aparato está en buen estado y que el cordón eléctrico no está dañado: en caso de duda, acudir a personal profesional calificado.

• La toma de corriente tiene que ser fácilmente accesible para desenchufar la clavija con facilidad en caso de emergencia.
• No colocar el aparato encima de una repisa y/o cerca de un lavabo o de un recipiente con líquidos (dejar una distancia mínima de 2 metros) para evitar el riesgo de caída dentro del líquido.
• Colocar el ventilador alejado de tejidos (cortinas, etc.) o materiales volátiles que puedan obstruir la rejilla de ventilación; comprobar también que la parte delantera esté libre de materiales volátiles (polvo, etc.).
• Colocar el aparato lejos de toda fuente de calor (por ej. llamas libres, hornillo de gas, etc.).
• La superficie de apoyo tiene que ser estable, no inclinada (ya que el aparato podría volcarse) y lisa.

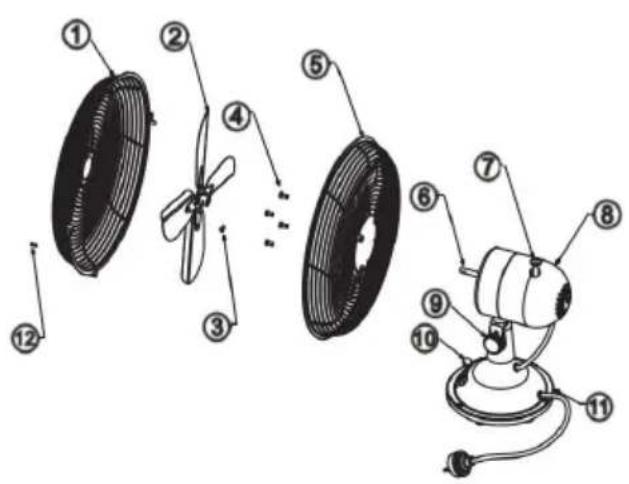

MONTAJE

Atención: el ventilador puede ser utilizado solo si está completa y correctamente montado, es decir, completo con la base y la rejilla. En caso de dudas hacer controlar o efectuar la operación por personal técnico capacitado. Para el montaje referirse a la Fig. 1.

1. Rejilla anterior/pantalla de protección
2. Ventilador
3. Tornillo de fijación del ventilador
4. Tornillos de fijación de la rejilla trasera
5. Rejilla esplada
6. Eje del motor
7. botón de oscilación
8. Cuerpo
9. Tornillos de fricción (alto/bajo)
10. Selector
11. Cordone
12. Tornillo con tuerca

1) Introducir la rejilla posterior (5) en el eje del motor (20), de manera que el asa resulte en la parte superior (como se en I. figura al lado), asegurar la fijación con los n.4 tornillos en dotación (20).

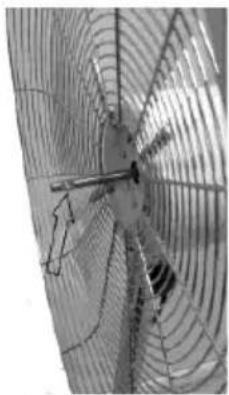

2) Introducir el ventilador (2) en el eje del motor (6), fijarlo en modo que el tornillo (3) apoye en el fresado obtenido en el eje motor (come figura a lato), (al terminar la operación, comprobar que el ventilador se encuentre correctamente fijado).

4) Acoplar la rejilla delantera (1) a aquella trasera (5) bloqueándola con los ganchos de retención. Por razones de seguridad es obligatorio asegurar la fijación utilizando el correspondiente tornillo c/tuerca (12) para acoplarse en los orificios presentes en el borde de la rejilla (los orificios para el tornillo deben estar en la parte inferior)

USO

Antes de cada uso, comprobar que el aparato está en buen estado y que el cordón eléctrico no está dañado: Si el cable de alimentación está estropeado, hacerlo cambiar por el fabricante, por su servicio de asistencia técnica o en todo caso por una persona con una calificación similar a fin de prevenir cualquier riesgo.

Enchufar la clavija en la toma de corriente.

Ventilación: seleccionar la velocidad deseada por medio de las teclas correspondientes (10):

I – Velocidad mínima II – Velocidad intermedia III – Velocidad máxima

Para apagar el ventilador, pulsar el botón "0" y sucesivamente desenchufar la clavija de la toma de corriente.

Oscilación horizontal (derecha-izquierda): pulsar el botón (7) situado en el cuerpo motor. Para eliminar el movimiento y que el ventilador esté inmóvil, levantar el botón.

Inclinación vertical (arriba-abajo): se ajusta agarrando el cuerpo motor y dirigiéndolo hacia la dirección deseada; a atornillar el correspondiente tornillo (9) para bloquear el cuerpo del motor en la posición deseada.

En caso de largos periodos de inactividad, desenchufar la clavija de la toma de corriente.

LIMPIEZA Y MANTENIMIENTO

Atención: antes de realizar las operaciones normales de limpieza, desenchufar la clavija de la toma de corriente.

• Comprobar que el ventilador está desconectado de la red de alimentación antes de retirar la pantalla de protección (1).
• Para la limpieza, utilizar un paño suave ligeramente humedecido; no utilizar productos abrasivos ni corrosivos.
• No sumergir ninguna parte del ventilador en agua u otro líquido: si esto sucediera, no introducir bajo ningún concepto la mano dentro del líquido; lo primero que hay que hacer es desenchufar la clavija de la toma de corriente. Secar cuidadosamente el aparato y comprobar que todas las partes eléctricas están secas: en caso de duda, acudir a personal profesional calificado.

• Es imprescindible que los orificios de aireación del motor estén libres de polvo y fibras.

• En caso de periodos largos de inutilización, guardar el ventilador protegido del polvo y de la humedad; recomendamos utilizar para ello el embalaje original.

• Si se decide dejar de utilizar el aparato, es aconsejable inutilizarlo cortando el cable de alimentación (asegurarse previamente que se ha desenchufado la clavija de la toma de corriente) y hacer inofensivas aquellas partes que podrían ser peligrosas entre las manos de los niños (por ejemplo la hélice).

Advertencias para la correcta eliminación del producto conforme la Directiva Europea 2011/65/UE.

Al final de su vida útil, el producto no debe eliminarse con los residuos domésticos.

Puede ser entregado en los correspondientes centros de recolección diferenciada predispuestos por las administraciones municipales, o bien en la sede de los distribuidores que ofrecen este servicio.

Eliminar separadamente un electrodoméstico permite evitar posibles consecuencias negativas para el ambiente y para la salud que derivan de una eliminación inadecuada y permite recuperar los materiales de los que se compone a fin de conseguir un importante ahorro de energía y recursos.

Para destacar la obligación de eliminar separadamente los electrodomésticos, La eliminación incorrecta del producto por parte del usuario conlleva la aplicación de sanciones administrativas previstas por la normativa vigente.

Dati tecnici/Technical data Données techniques/ Technische Daten/Datos técnicos 220-240V\~ 50/60Hz 35W

Prescrizioni relative alle informazioni/Information requirements/Informations/Informationsanforderungen/ Disposiciones relativas a las informaciones
Descrizione/Description	Simbolo/Symbol	Valore/Value	Unità/Unit
Portata massima d'aria/Maximum fan flow rate/ Puissance de ventilation maximale/ Maximaler Luftdurchsatz des Lüfters/ Capacidad máxima de aire	F	47,37	m^3/min
Potenza assorbita del ventilatore/Fan power input/ Puissance d'entrée ventilateur/ Eingangsleistung des Lüfters/ Potencia absorbida por el ventilador	P	37,2	W
Valori di esercizio/Service value/Valeur de fonctionnement/Betriebswert/ Valores de funcionamiento	SV	1.27	(m^3/min)/W
Consumo elettrico in modo “attesa”/Standby power consumption/Consommation électrique en veille/ Standby-Leistungsverbrauch/ Consumo eléctrico en modalidad “reposo”	PSB	0	W
Livello di potenza sonora del ventilatore/Fan sound power level/Niveau sonore ventilateur/Geräuschpegel des Lüfters/ Nivel de potencia acústica del ventilador	LWA	58,55	dB(A)
Velocità massima dell'aria/Maximum air velocity/ Vitesse maximale de l'air/ Maximale Luftstromgeschwindigkeit/ Velocidad máxima del aire	c	3,25	m/sec
Norme di misura per il valore di esercizio/Measurement standard for service value/ Valeur standard de fonctionnement/Messnorm für Betriebswert/Normativas de medición para valores de funcionamiento	Regolamento/Commission Regulation/Valeur standard de fonctionnement /Kommissionsvorschrift / Reglamento: (UE)n.206/2012

GARANZIA:

SP Condiciones generales de garantía

La garantía comienza a partir de la compra del aparato cuya fecha se comprueba mediante un documento de entrega fiscalmente obligatorio (recibo, resguardo fiscal o documento de transporte), tiene una duración de 24 meses y termina después del periodo prescrito. Se garantizan todas las sustituciones o las reparaciones que fueran necesarias a causa de defectos de material o de construcción. No están cubiertas por la garantía todas las piezas que resultaran defectuosas por incumplimiento de las instrucciones de instalación, de uso o de mantenimiento, por daños causados por el transporte, por negligencia o incuria en el uso, por utilización no idónea, es decir circunstancias que de todos modos no pueden atribuirse a defectos de fabricación del aparato. También quedan excluidas la sustitución o la reparación de todas las piezas sujetas a desgaste normal o bien a vencimiento, como también las piezas extraíbles, las lámparas, las piezas de vidrio, de cerámica, las tuberías externas, las baterías y los accesorios que se utilizan una sola vez (desechables). Las sustituciones o las reparaciones, incluidas en el compromiso de garantía, se efectúan gratuitamente para mercancía devuelta franco talleres de la empresa constructora o en uno de nuestros centros de asistencia técnica; por consiguiente están a cargo del usuario únicamente los gastos de transporte. No se reconoce la garantía en caso de reparaciones efectuadas por personal no perteneciente a los centros de asistencia técnica autorizados, o en caso de que se utilicen repuestos no originales. La garantía se rige e interpreta en base a las leyes aplicables vigentes en el país en el que se compra el producto. Para conocer los detalles, consulte el servicio de asistencia al cliente de su país o el sitio internet de Bimar (www.bimaritaly.it). La empresa constructora no asume ninguna responsabilidad por posibles daños a personas, animales domésticos o cosas, directos o indirectos, causados por el incumplimiento de cualquiera de las prescripciones indicadas en el manual de instrucciones del aparato relativas especialmente a las advertencias, la instalación, el uso y el mantenimiento del aparato.
