VTM35 - Ventilator Bimar - Kostenlose Bedienungsanleitung

Produkttyp	Standventilator
Marke	Bimar
Modell	VTM35
Verwendung	Haushalt, Belüftung von Innenräumen
Durchmesser der Flügel	35 cm
Abmessungen (ca.)	45 x 35 x 50 cm
Gewicht (ca.)	3,5 kg
Stromversorgung	220-240 V ~ 50 Hz
Leistungsaufnahme	45 W (Schätzung)
Anzahl der Geschwindigkeiten	3 (I, II, III)
Funktionen	Horizontale Oszillation, vertikale Neigung
Materialien	Kunststoff, Metall
Reinigung	Weiches, leicht feuchtes Tuch, nicht eintauchen
Wartung	Vor der Reinigung Netzstecker ziehen, Kabel prüfen
Sicherheit	Nicht verwenden, wenn beschädigt, keine Gegenstände in das Gitter stecken
Garantie	24 Monate
Enthaltenes Zubehör	Basis, Ständer, vorderes und hinteres Gitter, Schrauben

Häufig gestellte Fragen - VTM35 Bimar

Wie montiere ich den Bimar VTM35 Ventilator?

Montieren Sie zuerst den Sockel und den Ständer, dann befestigen Sie das hintere Gitter an der Motorwelle mit den 4 mitgelieferten Schrauben. Montieren Sie anschließend das Lüfterrad und befestigen Sie das vordere Gitter, indem Sie die Haken und die Schraube mit Mutter anziehen. Weitere Einzelheiten entnehmen Sie bitte der Abbildung in der Anleitung.

Wie reinige ich den Ventilator?

Ziehen Sie vor der Reinigung immer den Netzstecker. Verwenden Sie ein weiches, leicht feuchtes Tuch. Verwenden Sie keine scheuernden oder ätzenden Mittel. Tauchen Sie den Ventilator niemals in Wasser.

Was tun, wenn der Ventilator nicht funktioniert?

Überprüfen Sie zuerst, ob der Stecker richtig eingesteckt ist und die Steckdose funktioniert. Stellen Sie sicher, dass der Geschwindigkeitswahlschalter auf einer anderen Position als 0 steht. Wenn das Problem weiterhin besteht, könnte das Gerät beschädigt sein; wenden Sie sich an einen qualifizierten Techniker.

Kann ich den Ventilator mit einer Zeitschaltuhr oder einer programmierbaren Steckdose verwenden?

Nein, es ist verboten, das Gerät an einen Programmgeber, eine Zeitschaltuhr oder ein anderes automatisches Einschaltgerät anzuschließen, um Brand- oder Verletzungsrisiken zu vermeiden.

Wie stelle ich die horizontale Oszillation ein?

Drücken Sie die Taste am Motorgehäuse, um die Rechts-Links-Oszillation zu aktivieren. Zum Stoppen heben Sie die Taste an.

Wie neige ich den Ventilator vertikal?

Fassen Sie das Motorgehäuse und richten Sie es in die gewünschte Richtung aus, dann ziehen Sie die dafür vorgesehene Schraube an, um die Position zu arretieren.

Welche Garantie hat der Bimar VTM35?

Die Garantie beträgt 24 Monate ab dem Kaufdatum, nachgewiesen durch einen Kassenbon oder eine Rechnung. Sie deckt Material- und Herstellungsfehler ab, nicht jedoch Schäden durch unsachgemäße Verwendung oder normale Abnutzung.

Kann der Ventilator im Freien verwendet werden?

Nein, das Gerät ist ausschließlich für den Innenbereich konzipiert. Setzen Sie es keinen Witterungseinflüssen (Sonne, Regen usw.) aus.

Wie wechsle ich die Geschwindigkeitsstufen?

Drehen Sie den Wahlschalter auf Position I (Mindestgeschwindigkeit), II (mittlere Geschwindigkeit) oder III (Höchstgeschwindigkeit). Zum Ausschalten stellen Sie den Wahlschalter auf 0 und ziehen Sie den Netzstecker.

Was tun, wenn das Netzkabel beschädigt ist?

Das Kabel darf nur vom Hersteller, seinem Kundendienst oder einer qualifizierten Person ausgetauscht werden, um Gefahren zu vermeiden. Verwenden Sie das Gerät nicht, wenn das Kabel beschädigt ist.

BEDIENUNGSANLEITUNG VTM35 Bimar

Bitte lesen Sie vor der Benutzung des Gerätes sorgfältig diese Anleitungen und setzen Sie gegebenenfalls Dritte darüber in Kenntnis. Gebrauchsanleitung zum weitren nachschlagen nachscklagen aufbewahren.

Sollten während des Lesens dieser Bedienungsanleitung Fragen aufkommen oder irgendwelche Stellen schwer verständlich sein, dann kontaktieren Sie vor dem Gebrauch des Geräts den Hersteller unter der Adresse, die auf der letzten Seite angegeben ist.

Dieses Symbol hebt Anweisungen und Warnhinweise für den sicheren Gebrauch hervor. Warnhinweise, Installation, Gebrauch, Reinigung und Wartung können geringfügig von diesem Handbuch abweichen; für weitere Details gehen Sie bitte auf die Webseite www.bimaritaly.it und konsultieren Sie das aktualisierte Online-Handbuch.

ALLGEMEINE HINWEISE

- Dieses Gerät ist ausschließlich für den Gebrauch im Haushalt zum Belüften von Räumen bestimmt: Verwenden Sie es zu keinem anderen Zweiche andere Anwendung wird als unsachgemäß und deshalb gefährte betrachtet. Der Hersteller übernimmt keine Haftung für eventuell infolge von unsachgemäßer, falscher oder unverantwortlicher Verlust und/oder Reparaturen, die nicht von Fachpersonal durchgeführt. Das Gerät soll in den Haushalt und ähnliche Anwendungen werden, wie:

• Personalküche in Geschäften, Büros und anderen Arbeitsumgebur
• Bauernhäuser
• Von Kunden in Hotels, Motels und anderen Wohntyp Umgebungen

• Übernachtung mit Frühstück Typ Umgebungen

• Keinesfalls Werkzeuge oder Finger durch das Schutzgitter des Flügelrads einführen.

• Verwenden Sie das Gerät nicht bei Umgebungstemperaturen von über 40 °C.
• Kinder unter 8 Jahren, Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie Personen ohne entsprechende Erfahrung oder Kenntnisse dürfen dieses Gerät nu

Aufsicht oder nach Erhalt aller Anweisungen für die sichere Verw. Gerätes sowie Auskunft über die damit verbundenen Gefahren bei Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie dem Gerät spielen. Vom Anwender durchzuführende Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ohne Aufsicht du werden.

• Bewahren Sie das Gerät außerhalb der Reichweite von Kindern au
• Achtung: Beim Umgang mit Elektrogeräten immer die grundsätzlichen Sicherheitsmaßnahmen beachten. Damit vermeiden Sie Brandget die Gefahr von Stromschlägen und Körperverletzungen.
• Benutzen Sie das Gerät nicht, wenn es nicht einwandfrei funktioniert oder beschädigt zu sein scheint. Im Zweifelsfall wenden Sie sich an ein
• Vergewissern Sie sich, dass das Flügelrad korrekt funktioniert: Sollte dem nicht so sein, schalten Sie das Gerät ab, und lassen Sie es durch e qualifiziertes Fachpersonal überprüfen.
• Verrücken Sie das Gerät nicht während des Betriebs.
• Trennen Sie das Gerät immer erst von der Steckdose, bevor Sie es auseinander- oder zusammenbauen oder reinigen.
• Wenn das Gerät nicht in Betrieb ist, ziehen Sie den Stecker aus der Steckdose.
• Setzen Sie das Gerät nicht der Witterung (direkte Sonneneinstrahlung, Regen usw.) aus.
• Berühren Sie das Gerät niemals mit nassen oder feuchten Händer Füßen.
• Ziehen Sie nie am Netzkabel, um das Gerät zu verrücken.
• Ziehen Sie nicht am Kabel, um den Netzstecker aus der Steckdose zu ziehen.

- Eins beschädigtes Netzkabel muss vom Hersteller, seinem Kundendienst oder von einem entsprechend qualifizierten Fachmann ausgewerden, damit jegliche Risiken ausgeschlossen werden können.

- Schließen Sie das System nicht an thermische Steuersysteme Programmiergeräte, Timer oder andere Geräte oder Systeme an, Gerät automatisch starten können, um Verletzungen und Schäden an Personen, Tieren und Sachen zu verhindern.

- Schalten Sie das Gerät bei einem Defekt oder einer Störung sofort ab und lassen Sie es von einer Fachkraft kontrollieren; Reparaturen (unqualifiziertes Personal können gefährlich sein und führen zum Garantie.

- Stellen Sie sicher, dass der Lüfter von der Stromversorgung getrennt ist, bevor das Schutzschild zu entfernen.

INSTALLATION

- Prüfen Sie nach dem Auspacken, dass das Gerät unversehrt ist; benutzen Sie das Gerät im Zweifelsfall auf keinen Fall und wenden Sie sich an entsprechend qualifiziertes Fachpersonal. Das Verpackungsmaterial (Kunststoffbeutel, Polystyrolschaum usw.) darf nicht in die Reichweite von Kindern gelangen, da es eine Gefahrenquelle darstellt, und es und muss gemäß den geltenden Bestimmungen in den entsprechenden Behältern für die getrennte Abfallentsorgung entsorgt werden. Alle Verpackungselemente sind nach ihren jeweiligen Rohstoffen (siehe Symbol auf jedem einzelnen) und nach den Vorschriften Ihrer Gemeinde zu entsorgen. Der Beutel der aufgrund seiner geringen Größe nicht gekennzeichnet ist, für seine Entsorgung sind die Verfahren Ihrer Gemeinde zu entsorgen.

Achtung: Eventuelle Aufkleber oder Werbezettel am Gitter müssen vor dem Gebrauch des Gerätes von diesem entfernt werden.

- Bevor Sie den Stecker in die Steckdose stecken, bitte kontrollieren, ob die Werte Ihres Stromnetzes mit den auf dem Geräteschild vermerkten Werten (Spannung, usw.) übereinstimmen. Das Gerät muss an eine geerdete Steckdose angeschlossen werden (der Hersteller übernimmt bei Nichteinhaltung dieser Vorschrift keine Haftung). Im Fall einer Unvereinbarkeit zwischen dem Stecker und der Steckdose, lassen Sie die Anschlussleitung von einem Fachmann auswechseln, der sich vergewissern wird, dass die Netzspannung mit der der Anschlussleitung übereinstimmt. Im Allgemeinen ist es abgeraten, Adapter oder Verlängerungsschnuren zu verwenden; falls es aber unentbehrlich sein sollte, sie zu verwenden, so sollen sie den Sicherheitsvorschriften in Kraft entsprechen, und ihre Stromstärke darf nicht niedriger sein als die maximale Stromstärke des Gerätes. Der Hersteller lehnt jede Verantwortung im Fall ist dies nicht sichere Arbeitsverfahren eingehalten werden.

• Prüfen Sie vor jeder Verwendung, dass sich das Gerät in einem guten Zustand befindet und dass das Stromkabel nicht beschädigt ist: Wenden Sie sich im Zweifelsfall an entsprechend qualifiziertes Personal.
• Die Steckdose muss leicht zugänglich sein, damit der Stecker im Bedarfsfall problemlos aus der Steckdose gezogen werden kann.
• Stellen Sie das Gerät nicht auf Konsolen und/oder in der Nähe von Waschbecken oder Flüssigkeitsbehältern auf (Mindestabstand 2 Meter), damit es nicht hineinfallen kann.
• Stellen Sie den Ventilator nicht in der Nähe von Stoffen (Vorhänge usw.) oder fliegenden Materialien auf, die das Schutzgitter auf der Saugseite verdecken könnten; vergewissern Sie sich auch, dass der vordere Teil sauber und unverstellt ist ist (ohne Staub usw.).
• Stellen Sie das Gerät nicht in der Nähe von Hitzequellen auf (z. B. offene Flammen, Gasofen etc.).
• Stellen Sie den Ventilator nicht auf Konsolen oder Fensterstöcke.
• Stellen Sie das Gerät auf einer stabilen, waagerechten und glatten Fläche auf (das Gerät könnte sonst umkippen).
• Benutzen Sie das Gerät nicht mit einer Zeitschaltuhr oder einem sonstigen System zur Programmierung oder Fernbedienung, um Brandgefahr zu vermeiden, falls das Gerät abgedeckt oder nicht ordnungsgemäß positioniert ist.

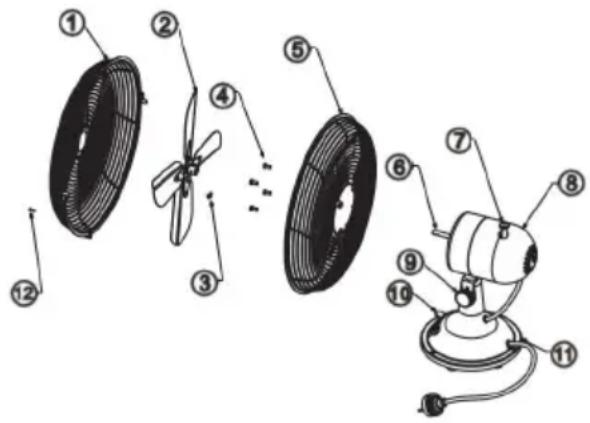

MONTAGE

Achtung: der Ventilator kann ausschließlich bei vollständiger und ordnungsgemäßer Montage verwendet werden, d.h. mit Grundgestell, Halterung und Schutzgitter. Im Zweifelsfall lassen Sie bitte diese Arbeit von qualifizierten Fachkräften kontrollieren oder durchführen. Für die Montage verweisen wir auf Abb.

1. Vorderes Gitter/Schutzhaube
2. Flügelrad
3. Befestigungsschraube Flügelrad
4. Befestigungsschrauben hinteres Gitter
5. Hinteres Gitter
6. Motorwelle
7. Oszillationstaste
8. Gehäuse
9. Kupplungsschraube (Neigung nach unten/nach oben)
10. Wählschalter
11. Rand
12. Schraube mit Mutter

1) Das hintere Gitter (5) auf die Motorwelle setzen, so dass sich der Griff an der oberen Seite befindet (siehe seitliche Abbildung) und das Gitter mit den 4 mitgelieferten Schrauben (4) befestigen.

2) Das Flügelrad (2) auf die Motorwelle (6) setzen und es mit der Schraube (3) so befestigen, dass es an der Fräsung an der Motorwelle - siehe seitliche Abbildung - anliegt (am Ende dieses Arbeitsgangs prüfen, ob das Flügelrad ordnungsgemäß befestigt ist).

3) Das vordere Gitter (1) und das hintere Gitter (5) zusammensetzen und mit den Haltehaken blockieren. Aus Sicherheitsgründen besteht die Pflicht die Befestigung durch Verwendung der entsprechenden Schraube mit Mutter (12) abzusichern. Die Schraube in die Bohrungen am Rand der Gitter einschrauben (die Bohrungen für die Schraube müssen sich im unteren Teil befinden).

GEBRAUCH

Stecken Sie den Netzstecker in die Netzsteckdose.

Lüftung: zur Auswahl der gewünschten Drehzahl den Schalter auf eine der folgenden Stellungen drehen:

I–Langsamste Geschwindigkeit II–Mittlere Geschwindigkeit III – Maximale Geschwindigkeit Zum Abschalten den Schalter auf die Position “0” drehen und anschließend das Netzkabel ziehen.

Waagrechte Schwenkbewegung (rechts-links): Zum Aktivieren der Schwenkbewegung müssen Sie die Taste auf dem Motorgehäuse drücken. Wenn Sie die Bewegung stoppen wollen, damit der Ventilator in einer festen Position verbleibt, müssen Sie die Taste herausziehen.

Senkrechte Neigung (oben-unten): Neigen Sie das Motorgehäuse mit den Händen in die gewünschte Richtung. Die entsprechende Schraube (9) zur Blockierung des Motorgehäuses in der gewünschten Stellung festschrauben.

Bei längerem Gerätestillstand den Stecker aus der Steckdose ziehen

REINIGUNG UND PFLEGE

Achtung: ziehen Sie den Netzstecker aus der Netzsteckdose, bevor Sie das Gerät reinigen.

- Verwenden Sie zum Reinigen ein weiches, leicht feuchtes Tuch. Verwenden Sie keine scheuernden oder aggressiven Reinigungsmittel.

• Kein Teil des Ventilators darf in Wasser oder andere Flüssigkeiten eingetaucht werden: Sollte dies geschehen, keinesfalls die Hand in die Flüssigkeit tauchen, sondern als Erstes den Netzstecker aus der Netzsteckdose ziehen. Trocknen Sie das Gerät sorgfältig und vergewissern Sie sich, dass alle elektrischen Teile trocken sind: Wenden Sie sich im Zweifelsfall an einen Fachmann.
• Die Lüftungsöffnungen des Motors müssen unbedingt frei von Staub und sonstigen Verunreinigungen gehalten werden.
• Wenn Sie den Ventilator längere Zeit nicht verwenden wollen, müssen Sie ihn geschützt vor Staub und Feuchtigkeit aufbewahren. Wir empfehlen Ihnen, hierzu die Originalverpackung zu verwenden.
• Wenn Sie vorhaben, das Gerät nicht mehr zu verwenden, sollten Sie es unbrauchbar machen, indem Sie das Netzkabel abschneiden. Vergewissern Sie sich vorher, dass Sie den Netzstecker aus der Netzsteckdose gezogen haben! Außerdem sollten Sie dafür Sorge tragen, dass die gefährlichen Teile (wie z.B. das Flügelrad) keine Verletzungen verursachen können, wenn Sie von Kindern zum Spielen verwendet werden.

WICHTIGER HINWEIS FÜR DIE KORREKTE ENTSORGUNG DES PRODUKTS IN ÜBEREINSTIMMUNG MIT DER EG-RICHTLINIE 2011/65/EG.

Am Ende seiner Nutzungszeit darf das Produkt NICHT mit dem Hausmüll entsorgt werden. Es muss zu einer örtlichen Sammelstelle für Sondermüll oder zu einem Fachhändler gebracht werden, der einen Rücknahmeservice anbietet. Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung bedingt sind. Zudem ermöglicht dies die Wiederverwertung der Materialien, aus denen das Gerät hergestellt wurde, was erhebliche Einsparungen an Energie und Rohstoffen mit sich bringt.

D Allgemeine garantiebedingungen

Die Garantie gilt ab dem Erwerb des Geräts. Als Beleg des Kaufdatums gilt ein steuerlich vorgeschriebenes Übergabedokument (Empfangsbescheinigung, Kassenzettel oder Transportschein). Die Garantie hat eine Dauer von 24 Monaten und endet nach diesem Zeitraum.

Die umfasst jeden Austausch und jede Reparatur, die wegen Material- oder Konstruktionsfehlern erforderlich werden. Von der Garantie ausgeschlossen sind alle Teile, die einen Fehler aufweisen, der auf die Missachtung der Installations-, Gebrauchs- oder Wartungsanleitungen, auf Transportschäden, auf einen nachlässigen Gebrauch, auf eine unsachgemäße Verwendung oder allgemein auf Umstände zurückzuführen ist, die nicht Herstellungsfehlern des Geräts zugeschrieben werden können.

Von der Garantie ausgeschlossen ist ferner der Austausch oder die Reparatur von allen Teilen, die einer normalen Abnutzung unterliegen, sowie die abnehmbaren Teile, die Lampen, die Glasteile, die externen Leitungen, die Batterien und das Einweg-Zubehör.

Die von der Garantie vorgesehenen Austausch- und Reparaturarbeiten werden kostenfrei im Werk des Herstellers oder im Kundendienstzentrum; ausgeführt. Die Transportkosten gehen zu Lasten des Kunden.

Die Garantie gilt nicht, wenn die Reparaturen von Personen ausgeführt werden, die nicht einem der autorisierten Kundendienstzentren angehören, oder wenn andere als Originalersatzteile verwendet werden.

Die Garantie wird von den Gesetzen geregelt und interpretiert, die im Land, in dem das Produkt gekauft wird, anwendbar sind.

Weitere Details erhalten Sie über den Kundendienst in Ihrem Land oder über die Bimar-Website (www.bimaritaly.it). Der Hersteller haftet nicht für direkte und indirekte Schäden an Personen, Haustieren oder Sachen, die auf die Missachtung aller Vorschriften in der Gebrauchsanleitung des Geräts, die insbesondere die Warnhinweise, die Installation, den Gebrauch und die Wartung des Geräts betreffen, zurückzuführen sind.
