Tipo di prodotto	Ventilatore a piantana
Marca	Bimar
Modello	VT433
Uso previsto	Ventilazione di spazi interni domestici
Numero di velocità	3 (minima, intermedia, massima)
Oscillazione orizzontale	Sì, tramite pulsante sul motore (destra-sinistra)
Inclinazione verticale	Sì, orientamento manuale con tacche (alto-basso)
Diffusore di aromi	Opzionale, compatibile con oli essenziali (non forniti)
Alimentazione elettrica	220-240 V ~ 50 Hz (da verificare sulla targhetta)
Classe elettrica	II (doppio isolamento)
Protezione	Griglia di protezione; uso vietato ai bambini <8 anni senza supervisione
Assemblaggio richiesto	Sì, con base, supporto, griglie anteriore/posteriore ed elica (vedere manuale fig.1)
Pulizia	Panno morbido leggermente umido; nessun prodotto abrasivo o corrosivo
Sicurezza d'uso	Scollegare prima della manutenzione; non immergere; non utilizzare all'esterno
Conservazione	Al riparo da polvere e umidità, preferibilmente nell'imballaggio originale
Riparazioni	Affidare a un tecnico qualificato; qualsiasi riparazione non autorizzata annulla la garanzia

Domande frequenti - VT433 Bimar

Come assemblare il ventilatore VT433?

Scollegare prima l'apparecchio. Inserire il corpo nella base verificando che i 3 ganci fuoriescano dalle fessure. Fissare la griglia posteriore al motore con il dado, quindi posizionare l'elica sull'albero e bloccarla con il dado girando in senso antiorario. Infine, unire la griglia anteriore a quella posteriore utilizzando l'anello di plastica e il fermaglio di bloccaggio. Assicurarsi che la griglia sia saldamente fissata.

Come utilizzare l'oscillazione orizzontale?

Per attivare l'oscillazione, premere il pulsante situato sul corpo motore. Per fermarla, sollevare il pulsante. Il ventilatore oscillerà quindi da destra a sinistra.

Come regolare la velocità del ventilatore?

Utilizzare il selettore situato sul corpo. Le posizioni sono: 1 per la velocità minima, 2 per la velocità intermedia, 3 per la velocità massima. Per spegnere, portare il selettore su 0 e scollegare la spina.

Come pulire il ventilatore VT433?

Scollegare sempre l'apparecchio prima della pulizia. Utilizzare un panno morbido leggermente umido. Evitare prodotti abrasivi o corrosivi. Non immergere mai il ventilatore in acqua. Se del liquido penetra all'interno, scollegare immediatamente e asciugare accuratamente.

Posso usare oli essenziali con questo ventilatore?

Sì, alcuni modelli accettano un diffusore di aromi. Versare alcune gocce di olio/essenza (non forniti) sul filtro senza esagerare per evitare di danneggiare il motore. Appendere il diffusore alla griglia anteriore o posteriore utilizzando i ganci.

Cosa fare se il ventilatore non funziona?

Verificare innanzitutto che la spina sia ben inserita e che la presa sia sotto tensione. Assicurarsi che il selettore non sia su 0. Se il problema persiste, non utilizzarlo e contattare un tecnico qualificato. Non tentare di ripararlo da soli.

Questo ventilatore è sicuro per i bambini?

Questo prodotto non deve essere usato da bambini di età inferiore a 8 anni senza supervisione. I bambini di età superiore a 8 anni possono usarlo sotto supervisione e dopo aver ricevuto istruzioni sui rischi. I bambini non devono giocare con l'apparecchio. La pulizia non deve essere effettuata da bambini.

Come conservare il ventilatore durante i periodi di inutilizzo?

Scollegare l'apparecchio e pulirlo. Riporlo in un luogo asciutto e al riparo dalla polvere, preferibilmente nell'imballaggio originale.

Posso usare una prolunga o un adattatore?

L'uso di adattatori o prolunghe è sconsigliato. Se necessario, devono essere conformi alle norme di sicurezza e avere un amperaggio almeno uguale a quello dell'apparecchio. Far verificare da un professionista se necessario.

Come regolare l'inclinazione verticale del ventilatore?

Per regolare l'inclinazione, afferrare il corpo motore e orientarlo nella direzione desiderata. Dei clic indicano le diverse posizioni possibili. Non c'è un pulsante specifico.

MANUALE UTENTE VT433 Bimar

Questo simbolo vi invita a leggere attentamente queste istruzioni prima dell'uso dell'apparecchio, ed eventualmente informare terzi, se necessario. Conservare il libretto per ulteriori consultazioni e per l'intera durata di vita dell'apparecchio. Se nella lettura di queste istruzioni d'uso alcune parti risultassero difficili nella comprensione o se sorgessero dubbi, prima di utilizzare il prodotto contattare l'azienda all'indirizzo scritto in ultima pagina.

Questo simbolo indica la classe II isolamento elettrico, per cui la spina del cordone è priva del polo per la messa a terra.

AVVERTENZE GENERALI

- Questo apparecchio è destinato solo all'impiego domestico ventilazione di ambienti interni: non utilizzatelo per altro. Ogni altro uso è da considerarsi improprio e pericolosi costruttore non potrà essere ritenuto responsabile di danni derivanti da uso improprio, erroneo e irresponsabile riparazioni effettuate da personale non qualificato.

Esempi di apparecchi per ambiente domestico sono apparì per tipiche funzioni domestiche, usati in ambito domestico possono essere utilizzati per tipiche funzioni domestiche a persone non esperte:

• in negozi, uffici e altri luoghi di lavoro similari;
• in aziende agricole o similari;
• da clienti di alberghi, motel e altri ambienti di tipo resi

• in ambienti del tipo bed and breakfast.

• Non infilare alcun utensile o le dita fra le maglie della griglia di protezione della ventola.

• Non utilizzare l'apparecchio con temperatura ambiente superiore a 40°C.

- L'apparecchio può essere utilizzato da bambini di età non a 8 anni e da persone con ridotte capacità fisiche, sensoria mentali, o prive di esperienza o della necessaria cono purchè sotto sorveglianza oppure dopo che le stesse ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non giocare con l'apparecchio. La pulizia e la manutenzione de ad essere effettuata dall'utilizzatore non deve essere effetti bambini senza sorveglianza.

- Questo apparecchio può essere utilizzato da bambini dag in su e da persone con ridotte capacità fisiche, sensoriali con mancanza di esperienza o conoscenza se a loro è assicurata un'adeguata sorveglianza oppure se hanno istruzioni circa l'uso in sicurezza dell'apparecchio e ha compreso i pericoli correlati. I bambini non devono giocar l'apparecchio. Le operazioni di pulizia e di manutenzio devono essere effettuate da bambini a meno che non abb di 8 anni e siano sorvegliati.

• L'apparecchio deve essere mantenuto fuori dalla porta bambini.

- Attenzione: quando si utilizzano apparecchi elettrici, occorre sempre rispettare le precauzioni di sicurezza di base per evitare i rischi di incendio, di scosse elettriche e di lesioni fisiche.

- Non usare l'apparecchio se non funziona correttamenti sembra danneggiato; in caso di dubbio rivolgersi a pe professionalmente qualificato.

- Assicurarsi che il ventilatore funzioni correttamente: nel caso contrario spegnere l'apparecchio e farlo controllare da pe professionalmente qualificato.

- Non spostare l'apparecchio durante il funzionamento.

- Scollegare sempre l'apparecchio dalla presa di corrente prima di assemblare, smontare e prima di pulire l'apparecchio.

- Se l'apparecchio non è in funzione togliere la spina dalla p corrente.

- Non lasciare l'apparecchio esposto agli agenti atmosferici (sole, pioggia, ecc.).

- Non toccare l'apparecchio con mani o piedi bagnati.

- Non tirare il cavo per spostare l'apparecchio.

- Non tirare il cavo d'alimentazione o l'apparecchio stesso per disinserire la spina dalla presa di corrente.

- Se il cavo di alimentazione è danneggiato, esso deve sosti costruttore o dal suo servizio assistenza tecnica o comunc una persona con qualifica similare, in modo da prever rischio.

- Questo apparecchio non è destinato a essere fatto funzio mezzo di un temporizzatore esterno o con un sistema di c a distanza separato, per evitare il rischio di incendio r l'apparecchio sia coperto o sia posizionato in modo non co ad altro dispositivo che possa accendere l'apparecchio

automaticamente, evitando così rischi di danni a persone, cose.

• In caso di guasto o cattivo funzionamento spegnere l'appa e farlo controllare da personale professionalmente qualifi riparazioni effettuate da personale non qualificato possono pericolose e fanno decadere la garanzia.
• Assicurarsi che il ventilatore sia scollegato dalla rete alimentazione prima di togliere lo schermo di protezione

INSTALLAZIONE

• Dopo aver tolto l'imballaggio, assicurarsi dell'integrità dell'apparecchio; in caso di dubbio non utilizzarlo e rivolgersi a personale professionalmente qualificato. Gli elementi d'imballaggio (sacchetti di plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata di mano di bambini in quanto potenziali fonti di pericolo, ma vanno smaltiti secondo le norme vigenti negli appositi contenitori per la raccolta differenziata. Attenzione: eventuali adesivi o fogli pubblicitari applicati sulla griglia, devono essere rimossi prima dell'uso dell'apparecchio.
• Prima di collegare l'apparecchio controllare che i valori di tensione riportati sulla targa dati corrispondano a quelli della rete elettrica. In caso di incompatibilità tra la presa e la spina dell'apparecchio, far sostituire la presa con altra di tipo adatto da personale professionalmente qualificato, il quale accerti che la sezione dei cavi della presa sia idonea alla potenza assorbita dall'apparecchio. In generale è sconsigliato l'uso di adattatori e/o prolunghe; se il loro uso si rendesse indispensabile, devono essere conformi alle vigenti norme e la loro portata di corrente (ampères) non deve essere inferiore a quella massima dell'apparecchio.
• Prima di ogni utilizzo verificare che l'apparecchio sia in buono stato, che il cordone elettrico non sia danneggiato: in caso di dubbio rivolgersi a personale professionalmente qualificato.
• La presa di corrente deve essere facilmente accessibile in modo da poter disinserire con facilità la spina in caso di emergenza.
• Non posizionare l'apparecchio su mensole e/o in prossimità di lavandini o contenitori di liquidi (distanza minima 2 metri) per evitare il rischio che vi possa cadere.

• Posizionare il ventilatore lontano da tessuti (tende, ecc.) o materiali volatili che possano ostruire la griglia di aspirazione; verificare che anche la parte anteriore sia sgombra da materiali volatili (polvere, ecc.).

• Posizionare l'apparecchio lontano da fonti di calore (ad es. fiamme libere, fornello gas, ecc).

• Non posizionare il ventilatore su mensole e su davanzali di finestre.
• La superficie di appoggio deve essere stabile, non in pendenza (in quanto l'apparecchio potrebbe ribaltarsi) e liscia.

ASSEMBLAGGIO

Attenzione: prima di assemblare il ventilatore, assicurarsi che sia scollegato dalla presa di corrente.

Attenzione: il ventilatore può essere utilizzato solo se completamente e correttamente assemblato, cioè completo di base e di griglia di protezione. Nel caso di dubbio far controllare o eseguire l'operazione da personale professionalmente qualificato. Per l'assemblaggio si prenda come riferimento le figure.

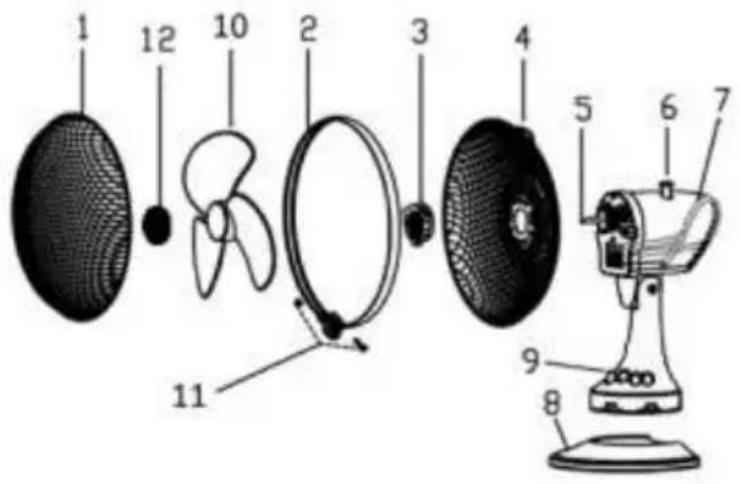

1) Griglia anteriore/schermo di protezione
2) Anello perimetrale in plastica
3) Ghiera fissaggio griglia
4) Griglia posteriore
5) Albero motore
6) Pulsante oscillazione
7) Corpo motore
8) Base
9) Selettori
10) Ventola
11) Vite c/dado per fissaggio griglie
12) Ghiera fissaggio ventola

1. Innestare a fondo la parte inferiore del corpo nella base (come figura a lato), in modo che i 3 ganci fuoriescono dalle relative asole. Attenzione: senza la base il ventilatore non può essere utilizzato. Al termine dell'operato, verificare che corpo e base siano saldamente assemblati correttamente.

1. Inserire la griglia posteriore (4) sul carter motore, verificare che la maniglia risulti nella parte superiore (come in figura a lato), e bloccarla con l'apposita ghiera (3).

2. Inserire la ventola (10) sull'albero motore (5) e bloccare con l'apposita ghiera (12) avvitandola in senso antiorario e in modo serrato.

3. Accoppiare la griglia anteriore (1) a quella posteriore (4), assicurarne il fissaggio con anello perimetrale in plastica; ai fini della sicurezza è obbligatorio bloccare anello utilizzando l'apposita vite c/dado (11), che deve risultare nella parte inferiore. Al termine dell'operato, verificare che le griglie di protezione siano saldamente accoppiate e fissate al motore.

Prima di ogni utilizzo verificare che l'apparecchio sia in buono stato, che il cordone elettrico non sia danneggiato: se il cavo di alimentazione è danneggiato, esso deve sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.

Inserire la spina nella presa di corrente.

Ventilazione: selezionare la velocità desiderata mediante i tasti appositi (9):

1 – Velocità minima 2 – Velocità media 3- Velocità massima

Per spegnere il ventilatore premere il tasto “0” e successivamente togliere la spina dalla presa di corrente.

Oscillazione orizzontale (destra-sinistra): si ottiene premendo l'apposito pulsante

(6) situato sul corpo motore. Per eliminare il movimento e mantenere fermo il ventilatore, sollevare il pulsante.

Inclinazione verticale (alto-basso): si regola impugnando il corpo motore e dirigendolo nella direzione desiderata

Per lunghi periodi di inattività, togliere la spina dalla presa di corrente.

PULIZIA E MANUTENZIONE

Attenzione: prima di eseguire le normali operazioni di pulizia, togliere la spina dalla presa di corrente.

• Per la pulizia utilizzare un panno morbido, leggermente inumidito; non utilizzare prodotti abrasivi o corrosivi.
• Non immergere nessuna parte del ventilatore in acqua o altro liquido: nel caso dovesse succedere non immergere la mano nel liquido ma per prima cosa togliere la spina dalla presa di corrente. Asciugare con cura l'apparecchio e verificare che tutte le parti elettriche siano asciutte: in caso di dubbio rivolgersi a personale professionalmente qualificato.
• E' indispensabile mantenere i fori di aerazione del motore liberi da polvere e lanugine.
• Per periodi lunghi di inutilizzo, è necessario stivare il ventilatore al riparo da polvere e umidità; consigliamo di utilizzare l'imballo originale.
• Se si decide di non utilizzare più l'apparecchio, si raccomanda di renderlo inoperante tagliando il cavo di alimentazione (prima assicurarsi d'aver tolto la spina dalla presa di corrente), e di rendere innocue quelle parti che sono pericolose qualora utilizzate per gioco dai bambini (ad esempio l'elica).

Avvertenze per il corretto smaltimento del prodotto ai sensi della Direttiva Europea direttiva 2011/65/UE.

Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani.

Può essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle amministrazioni comunali, oppure presso i rivenditori che forniscono questo servizio.

Smaltire separatamente un elettrodomestico consente di evitare possibili conseguenze negative per l'ambiente e per la salute derivanti da un suo smaltimento inadeguato e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse. Per rimarcare l'obbligo di smaltire separatamente gli elettrodomestici, sul prodotto è riportato il marchio del contenitore di spazzatura mobile barrato. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.
