VT433 - Ventilator Bimar - Kostenlose Bedienungsanleitung

Produkttyp	Standventilator
Marke	Bimar
Modell	VT433
Verwendungszweck	Belüftung von Innenräumen im Haushalt
Anzahl der Geschwindigkeitsstufen	3 (niedrig, mittel, hoch)
Horizontale Oszillation	Ja, per Knopf am Motor (rechts-links)
Vertikale Neigung	Ja, durch manuelle Ausrichtung mit Rasten (oben-unten)
Aromadiffusor	Optional, kompatibel mit ätherischen Ölen (nicht im Lieferumfang)
Stromversorgung	220-240 V ~ 50 Hz (siehe Typenschild)
Schutzklasse	II (doppelte Isolierung)
Schutz	Schutzgitter; Benutzung durch Kinder unter 8 Jahren ohne Aufsicht verboten
Montage erforderlich	Ja, mit Sockel, Ständer, Vorder-/Hintergitter und Lüfterrad (siehe Anleitung Abb.1)
Reinigung	Weiches, leicht feuchtes Tuch; keine scheuernden oder korrosiven Reinigungsmittel
Betriebssicherheit	Vor Wartung Netzstecker ziehen; nicht in Wasser eintauchen; nicht im Außenbereich verwenden
Lagerung	Vor Staub und Feuchtigkeit geschützt, vorzugsweise in Originalverpackung
Reparaturen	Von qualifiziertem Fachmann durchführen lassen; nicht autorisierte Reparaturen führen zum Garantieverlust

Häufig gestellte Fragen - VT433 Bimar

Wie montiere ich den Standventilator VT433?

Zuerst das Gerät vom Netz trennen. Setzen Sie den Körper in den Sockel ein und achten Sie darauf, dass die 3 Haken durch die Schlitze ragen. Befestigen Sie das hintere Gitter mit der Mutter am Motor, dann setzen Sie das Lüfterrad auf die Welle und sichern Sie es mit der Mutter, indem Sie gegen den Uhrzeigersinn drehen. Verbinden Sie abschließend das vordere Gitter mit dem hinteren Gitter mithilfe des Kunststoffrings und des Verschlussclips. Stellen Sie sicher, dass das Gitter fest sitzt.

Wie verwende ich die horizontale Oszillation?

Drücken Sie die Taste am Motorgehäuse, um die Oszillation zu aktivieren. Zum Stoppen die Taste anheben. Der Ventilator schwenkt dann von rechts nach links.

Wie stelle ich die Geschwindigkeit des Ventilators ein?

Verwenden Sie den Wahlschalter am Gerät. Die Positionen sind: 1 für niedrige Geschwindigkeit, 2 für mittlere Geschwindigkeit, 3 für hohe Geschwindigkeit. Zum Ausschalten den Schalter auf 0 stellen und den Stecker ziehen.

Wie reinige ich den Standventilator VT433?

Ziehen Sie vor der Reinigung immer den Netzstecker. Verwenden Sie ein weiches, leicht feuchtes Tuch. Vermeiden Sie scheuernde oder korrosive Reinigungsmittel. Tauchen Sie den Ventilator niemals in Wasser. Wenn Flüssigkeit eindringt, sofort den Stecker ziehen und sorgfältig trocknen.

Kann ich ätherische Öle mit diesem Ventilator verwenden?

Ja, einige Modelle akzeptieren einen Aromadiffusor. Geben Sie ein paar Tropfen Öl/Essenz (nicht im Lieferumfang) auf den Filter, ohne zu übertreiben, um Motorschäden zu vermeiden. Hängen Sie den Diffusor mit den Haken am vorderen oder hinteren Gitter ein.

Was tun, wenn der Ventilator nicht funktioniert?

Überprüfen Sie zuerst, ob der Stecker richtig eingesteckt ist und die Steckdose Strom führt. Stellen Sie sicher, dass der Schalter nicht auf 0 steht. Wenn das Problem weiterhin besteht, verwenden Sie das Gerät nicht und wenden Sie sich an einen qualifizierten Fachmann. Versuchen Sie nicht, Reparaturen selbst durchzuführen.

Ist dieser Ventilator sicher für Kinder?

Dieses Produkt darf nicht von Kindern unter 8 Jahren ohne Aufsicht verwendet werden. Kinder ab 8 Jahren dürfen es unter Aufsicht und nach Unterweisung über die Risiken benutzen. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung darf nicht von Kindern durchgeführt werden.

Wie lagere ich den Ventilator bei Nichtgebrauch?

Ziehen Sie den Netzstecker und reinigen Sie das Gerät. Lagern Sie es an einem trockenen, staubgeschützten Ort, vorzugsweise in der Originalverpackung.

Kann ich ein Verlängerungskabel oder einen Adapter verwenden?

Die Verwendung von Adaptern oder Verlängerungskabeln wird nicht empfohlen. Falls erforderlich, müssen sie den Sicherheitsnormen entsprechen und eine mindestens gleich hohe Stromstärke wie das Gerät haben. Lassen Sie dies bei Bedarf von einem Fachmann überprüfen.

Wie stelle ich die vertikale Neigung des Ventilators ein?

Um die Neigung einzustellen, fassen Sie das Motorgehäuse und richten Sie es in die gewünschte Richtung. Klickgeräusche zeigen die verschiedenen Positionen an. Es gibt keinen speziellen Knopf.

BEDIENUNGSANLEITUNG VT433 Bimar

Bitte lesen Sie vor der Benutzung des Gerätes sorgfältig diese Anleitungen und setzen Sie gegebenenfalls Dritte darüber in Kenntnis. Gebrauchsanleitung zum weitren nachschlagen nachscklagen aufbewahren.

Sollten während des Lesens dieser Bedienungsanleitung Fragen aufkommen oder irgendwelche Stellen schwer verständlich sein, dann kontaktieren Sie vor dem Gebrauch des Geräts den Hersteller unter der Adresse, die auf der letzten Seite angegeben ist.

Dieses Symbol zeigt an, dass es sich um ein Gerät der Klasse II handelt, für die der Netzstecker frei von der Stange auf den Boden.

ALLGEMEINE HINWEISE

- Dieses Gerät ist ausschließlich für den Gebrauch im Hausb Belüften von Räumen bestimmt: Verwenden Sie es zu kein anderen Zweck. Jede andere Anwendung wird als unsachge und deshalb gefährlich betrachtet. Der Hersteller übernim Haftung für eventuelle Schäden infolge von unsachgen falscher oder unverantwortlicher Verwendung und/ode Reparaturen, die nicht von Fachpersonal durchgeführt wu Das Gerät soll in den Haushalt und ähnliche Anwendungen verwendet werden, wie:

• Personalküche in Geschäften, Büros und anderen Arbeitsumgebungen;
• Bauernhäuser
• Von Kunden in Hotels, Motels und anderen Wohntyp Umgeb

• Übernachtung mit Frühstück Typ Umgebungen

• Keinesfalls Werkzeuge oder Finger durch das Schutzgitt Flügelrads einführen.

• Verwenden Sie das Gerät nicht bei Umgebungstemperatu über 40 °C.

- Kinder unter 8 Jahren, Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten: Personen ohne entsprechende Erfahrung oder Kenntnisse dieses Gerät nur unter Aufsicht oder nach Erhalt aller Anweisungen für die sichere Verwendung des Gerätes Auskunft über die damit verbundenen Gefahren benutzer sollten beaufsichtigt werden, um sicherzustellen, dass sie dem Gerät spielen. Vom Anwender durchzuführende Rein und Wartungsarbeiten dürfen nicht von Kindern ohne Auf durchgeführt werden.

- Dieses Gerät kann von Kindern ab 8 Jahren und Personene eingeschränkten körperlichen, sensorischen oder geis Fähigkeiten oder mangelnder Erfahrung und Wissen be werden, sofern sie die notwendige Aufsicht oder Anweis im Hinblick auf den sicheren Umgang mit dem Gerät erhöhung und wenn sie sich der möglichen Gefahren bewusst sind dürfen nicht mit dem Gerät spielen. Die Säuberung Wartung darf nicht von Kindern durchgeführt werden, a wenn sie über 8 Jahre alt sind und dabei beaufsichtigt w

- Bewahren Sie das Gerät außerhalb der Reichweite von Kir auf.

- Achtung: Beim Umgang mit Elektrogeräten immer die grundsätzlichen Sicherheitsmaßnahmen beachten. Damit vermeiden Sie Brandgefahr sowie die Gefahr von Stromsc und Körperverletzungen.

- Benutzen Sie das Gerät nicht, wenn es nicht einwand funktioniert oder beschädigt zu sein scheint. Im Zweif wenden Sie sich an eine Fachkraft.

- Vergewissem Sie sich, dass das Flügelrad korrekt funktioniert: Sollte dem nicht so sein, schalten Sie das Gerät ab, und las es durch entsprechend qualifiziertes Fachpersonal überpr

- Verrücken Sie das Gerät nicht während des Betriebs.

- Trennen Sie das Gerät immer erst von der Steckdose, bev auseinander- oder zusammenbauen oder reinigen.

- Wenn das Gerät nicht in Betrieb ist, ziehen Sie den Stecke Steckdose.

- Setzen Sie das Gerät nicht der Witterung (direkte Sonneneinstrahlung, Regen usw.) aus.

- Berühren Sie das Gerät niemals mit nassen oder feuchten oder Füßen.

- Ziehen Sie nie am Netzkabel, um das Gerät zu verrücken.

- Ziehen Sie nicht am Kabel, um den Netzstecker aus der St zu ziehen.

- Eins beschädigtes Netzkabel muss vom Hersteller, sein Kundendienst oder von einem entsprechend qualifizier Fachmann ausgewechselt werden, damit jegliche Risiksausgeschlossen werden können.

- Schließen Sie das System nicht an thermische Steuers Programmiergeräte, Timer oder andere Geräte oder Syste die das Gerät automatisch starten können, um Verletzung Schäden an Personen, Tieren und Sachen zu verhindern.

• Schalten Sie das Gerät bei einem Defekt oder einer Störung ab und lassen Sie es von einer Fachkraft kontrollieren; Rep durch unqualifiziertes Personal können gefährlich sein un zum Verfall der Garantie.
• Stellen Sie sicher, dass der Lüfter von der Stromversorg getrennt ist, bevor das Schutzschild zu entfernen.

INSTALLATION

• Prüfen Sie nach dem Auspacken, dass das Gerät unversehrt ist; benutzen Sie das Gerät im Zweifelsfall auf keinen Fall und wenden Sie sich an entsprechend qualifiziertes Fachpersonal. Das Verpackungsmaterial (Kunststoffbeutel, Polystyrolschaum usw.) darf nicht in die Reichweite von Kindern gelangen, da es eine Gefahrenquelle darstellt, und es und muss gemäß den geltenden Bestimmungen in den entsprechenden Behältern für die getrennte Abfallentsorgung entsorgt werden. Achtung: Eventuelle Aufkleber oder Werbezettel am Gitter müssen vor dem Gebrauch des Gerätes von diesem entfernt werden.
• Bevor Sie das Gerät an die Steckdose anschließen, kontrollieren Sie, dass die auf dem Typenschild angegebenen Werte mit denen der Stromversorgung übereinstimmen. Sollten der Stecker des Gerätes und die vorhandene Steckdose nicht kompatibel sein, lassen Sie die Steckdose von entsprechend qualifiziertem Fachpersonal austauschen. Dieses muss sicherstellen, dass der Querschnitt der Kabel der Steckdose für die Leistungsaufnahme des Gerätes geeignet ist. Im Allgemeinen wird von der Verwendung von Verlängerungen und/oder Adaptern abgeraten. Falls ihre Verwendung jedoch unumgänglich ist, so müssen diese den geltenden Sicherheitsvorschriften entsprechen und ihre Stromstärke (Ampere) darf nicht niedriger sein, als die maximale Stromstärke des Gerätes.
• Prüfen Sie vor jeder Verwendung, dass sich das Gerät in einem guten Zustand befindet und dass das Stromkabel nicht beschädigt ist: Wenden Sie sich im Zweifelsfall an entsprechend qualifiziertes Personal.
• Die Steckdose muss leicht zugänglich sein, damit der Stecker im Bedarfsfall problemlos aus der Steckdose gezogen werden kann.
• Stellen Sie das Gerät nicht auf Konsolen und/oder in der Nähe von Waschbecken oder Flüssigkeitsbehältern auf (Mindestabstand 2 Meter), damit es nicht hineinfallen kann.
• Stellen Sie den Ventilator nicht in der Nähe von Stoffen (Vorhänge usw.) oder fliegenden Materialien auf, die das Schutzgitter auf der Saugseite verdecken

könnten; vergewissern Sie sich auch, dass der vordere Teil sauber und unverstellt ist ist (ohne Staub usw.).

- Stellen Sie das Gerät nicht in der Nähe von Hitzequellen auf (z. B. offene Flammen, Gasofen etc.).

- Stellen Sie den Ventilator nicht auf Konsolen oder Fensterstöcke.

- Stellen Sie das Gerät auf einer stabilen, waagerechten und glatten Fläche auf (das Gerät könnte sonst umkippen).

- Benutzen Sie das Gerät nicht mit einer Zeitschaltuhr oder einem sonstigen System zur Programmierung oder Fernbedienung, um Brandgefahr zu vermeiden, falls das Gerät abgedeckt oder nicht ordnungsgemäß positioniert ist.

MONTAGE

Achtung: der Ventilator kann ausschließlich bei vollständiger und ordnungsgemäßer Montage verwendet werden, d.h. mit Grundgestell, Halterung und Schutzgitter.

Achtung: trennen Sie das Gerät immer erst von der Steckdose, bevor Sie es auseinande.

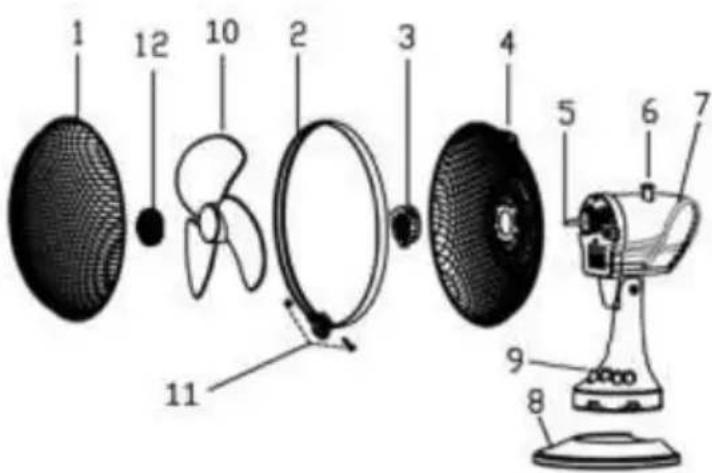

Im Zweifelsfall lassen Sie bitte diese Arbeit von qualifizierten Fachkräften kontrollieren oder durchführen. Für die Montage verweisen wir auf Abb.

1. Vorderes Schutzgitter
2. Ring Perimeter
3. Arretierring des Schutzgitters
4. Hinteres Schutzgitter
5. Motorwelle
6. Taste für Schwenkbewegung
7. Motorgehäuse
8. Fuß
9. Wahlschalter
10. Flügelrad
11. Schraube und Mutter

12. Arretierring des Flügelrads

13. Setzen Sie das Unterteil des Motorgehäuses in den Fuß (8), Vergewissern Sie sich, dass die 3 Haken aus den zugehörigen Langlöchern herausragen.Achtung: Der Ventilator darf nicht ohne seinen Fuß verwendet werden.

1. Setzen Sie die hintere Grill (4) auf dem Kurbelgehäuse, prüfen ob der Griff in der Rückseite erscheint (wie abgebildet) und durch die entsprechende Nutmutter (3) feststellen.

2. Das Gebläse (10) auf die Motorwelle (5) stecken und durch die entsprechende Nutmutter (12) feststellen, dabei gegen den Uhrzeigersinn festschrauben.

3. Vordergitter (1) und Rückgitter (4), Blockierung mit Ring Perimeter und befestigen Sie sie mit der Verriegelung (11, muss unten sein), und sichern Sie es bei Anwesenheit der Schraube mit Mutter. Am Ende des Werkes, ob die Schutzgitter fest gekoppelt sind und an dem Motor.

Stecken Sie den Netzstecker in die Netzsteckdose.

Ventilation: Wählen Sie die gewünschte Geschwindigkeit mit dem hierfür vorgesehenen Wahlschalter (9).

1 – Langsamste Geschwindigkeit 2–Mittlere Geschwindigkeit 3–Maximale Geschwindigkeit

Drücken Sie zum Ausschalten des Ventilators die Taste "0", drehen und anschließend das Netzkabel ziehen.

Waagrechte Schwenkbewegung (rechts-links): Zum Aktivieren der Schwenkbewegung müssen Sie die Taste (6) auf dem Motorgehäuse drücken. Wenn Sie die Bewegung stoppen wollen, damit der Ventilator in einer festen Position verbleibt, müssen Sie die Taste herausziehen.

Senkrechte Neigung (oben-unten): Neigen Sie das Motorgehäuse mit den Händen in die gewünschte Richtung. Die Raststellungen des Ventilators erkennen Sie am "Klicken".

Bei längerem Gerätestillstand den Stecker aus der Steckdose ziehen

REINIGUNG UND PFLEGE

Achtung: ziehen Sie den Netzstecker aus der Netzsteckdose, bevor Sie das Gerät reinigen.

• Verwenden Sie zum Reinigen ein weiches, leicht feuchtes Tuch. Verwenden Sie keine scheuernden oder aggressiven Reinigungsmittel.
• Kein Teil des Ventilators darf in Wasser oder andere Flüssigkeiten eingetaucht werden: Sollte dies geschehen, keinesfalls die Hand in die Flüssigkeit tauchen, sondern als Erstes den Netzstecker aus der Netzsteckdose ziehen. Trocknen Sie das Gerät sorgfältig und vergewissern Sie sich, dass alle elektrischen Teile trocken sind: Wenden Sie sich im Zweifelsfall an einen Fachmann.
• Die Lüftungsöffnungen des Motors müssen unbedingt frei von Staub und sonstigen Verunreinigungen gehalten werden.
• Wenn Sie den Ventilator längere Zeit nicht verwenden wollen, müssen Sie ihn geschützt vor Staub und Feuchtigkeit aufbewahren. Wir empfehlen Ihnen, hierzu die Originalverpackung zu verwenden.
• Wenn Sie vorhaben, das Gerät nicht mehr zu verwenden, sollten Sie es unbrauchbar machen, indem Sie das Netzkabel abschneiden. Vergewissern Sie sich vorher, dass Sie den Netzstecker aus der Netzsteckdose gezogen haben! Außerdem sollten Sie dafür Sorge tragen, dass die gefährlichen Teile (wie z.B. das Flügelrad) keine Verletzungen verursachen können, wenn Sie von Kindern zum Spielen verwendet werden.

WICHTIGER HINWEIS FÜR DIE KORREKTE ENTSORGUNG DES PRODUKTS IN ÜBEREINSTIMMUNG MIT DER EG-RICHTLINIE 2011/65/EG.

Am Ende seiner Nutzungszeit darf das Produkt NICHT mit dem Hausmüll entsorgt werden. Es muss zu einer örtlichen Sammelstelle für Sondermüll oder zu einem Fachhändler gebracht werden, der einen Rücknahmeservice anbietet. Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung bedingt sind. Zudem ermöglicht dies die Wiederverwertung der Materialien, aus denen das Gerät hergestellt wurde, was erhebliche Einsparungen an Energie und Rohstoffen mit sich bringt.
