PA1 - Otros accesorios para teléfonos Snom - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sistema de megafonía IP (paging)
Marca	Snom
Modelo	PA1
Alimentación	PoE IEEE 802.3af (Clase 3) o adaptador de corriente 5 V 10 W (no incluido)
Conectividad de red	2 puertos Ethernet 10/100 Mb
Protocolos	SIP y multidifusión
Potencia de audio	Altavoz clase D 4 W (no incluido)
Entradas/salidas de audio	Bloque de terminales de altavoz, conectores de 3,5 mm MIC In y Line Out (para auriculares con micrófono)
Entradas/salidas adicionales	4 conectores de E/S configurables
Indicadores LED	2 LED: Power (rojo) y Call (verde)
Botones	Botón IP/Reset (anuncio de IP y reinicio)
Configuración	Interfaz web accesible mediante navegador
Funciones principales	Anuncios de voz por teléfono, megafonía IP, ajuste de volumen y ganancia
Actualización de firmware	Automática o manual mediante interfaz web
Mantenimiento	Limpiar con un paño antiestático; no usar agua ni productos líquidos
Seguridad	Uso solo en interiores; cumplimiento CE y FCC; circuitos SELV/TBTS
Garantía	Anulada en caso de apertura o modificación no autorizada
Contenido del embalaje	Unidad base, 2 soportes de fijación, 4 tornillos y tacos, plantilla de papel

Preguntas frecuentes - PA1 Snom

¿Cómo conectar el Snom PA1 a la red?

Conecte un cable Ethernet al puerto Port 1 POE. Si PoE está disponible, el dispositivo se alimenta a través de este cable. De lo contrario, use una fuente de alimentación externa de 5 V 10 W (no incluida) conectada al conector 5V DC.

¿Cómo encontrar la dirección IP del Snom PA1?

Presione brevemente el botón IP/Reset. La dirección IP se anuncia en inglés a través del altavoz o los auriculares con micrófono conectados.

¿Cómo configurar el Snom PA1 sin servidor DHCP?

La dirección IP predeterminada es 192.168.0.2. Conecte su PC a la misma red, abra un navegador y vaya a http://192.168.0.2. En la interfaz web, desactive DHCP en Advanced > Network e ingrese los parámetros proporcionados por su administrador.

¿Cómo registrar una cuenta (número de teléfono) en el PA1?

En la interfaz web, haga clic en Identity 1. Complete los campos Account (número), Password y Registrar (dirección del servidor). Haga clic en Save y luego en Re-Register. El LED Call se vuelve verde si el registro es exitoso.

¿Cómo ajustar el volumen del altavoz?

En la interfaz web, vaya a Preferences > PA1 controls. Modifique Speaker Volume (1 a 14, defecto 10) y Amplifier gain (0 o 1, defecto 1). Haga clic en Save.

¿Cómo realizar un anuncio con el Snom PA1?

Marque el número de teléfono del PA1 desde otro teléfono. Una vez conectado, hable en su micrófono. El anuncio se reproduce a través del altavoz conectado al PA1. Cuelgue para finalizar.

¿Cómo actualizar el firmware del Snom PA1?

En la interfaz web, vaya a Advanced > Update. Para una actualización automática, seleccione el método e ingrese la URL del servidor. Para una actualización manual, cargue un archivo de firmware. El PA1 se reinicia y los LED parpadean durante la actualización.

¿Qué hacer si los LED no se encienden?

Verifique la alimentación: el cable Ethernet debe estar conectado a un puerto PoE activo, o el adaptador de corriente debe estar conectado. Reinicie el dispositivo desconectando y volviendo a conectar la alimentación.

¿Cómo limpiar el Snom PA1?

Use un paño antiestático. Nunca use agua, productos líquidos o sólidos que puedan dañar la electrónica o las superficies.

¿Puedo usar el Snom PA1 en exteriores?

No, el PA1 está diseñado para uso solo en interiores. No lo instale en habitaciones húmedas (baño, sótano) o expuestas a la intemperie.

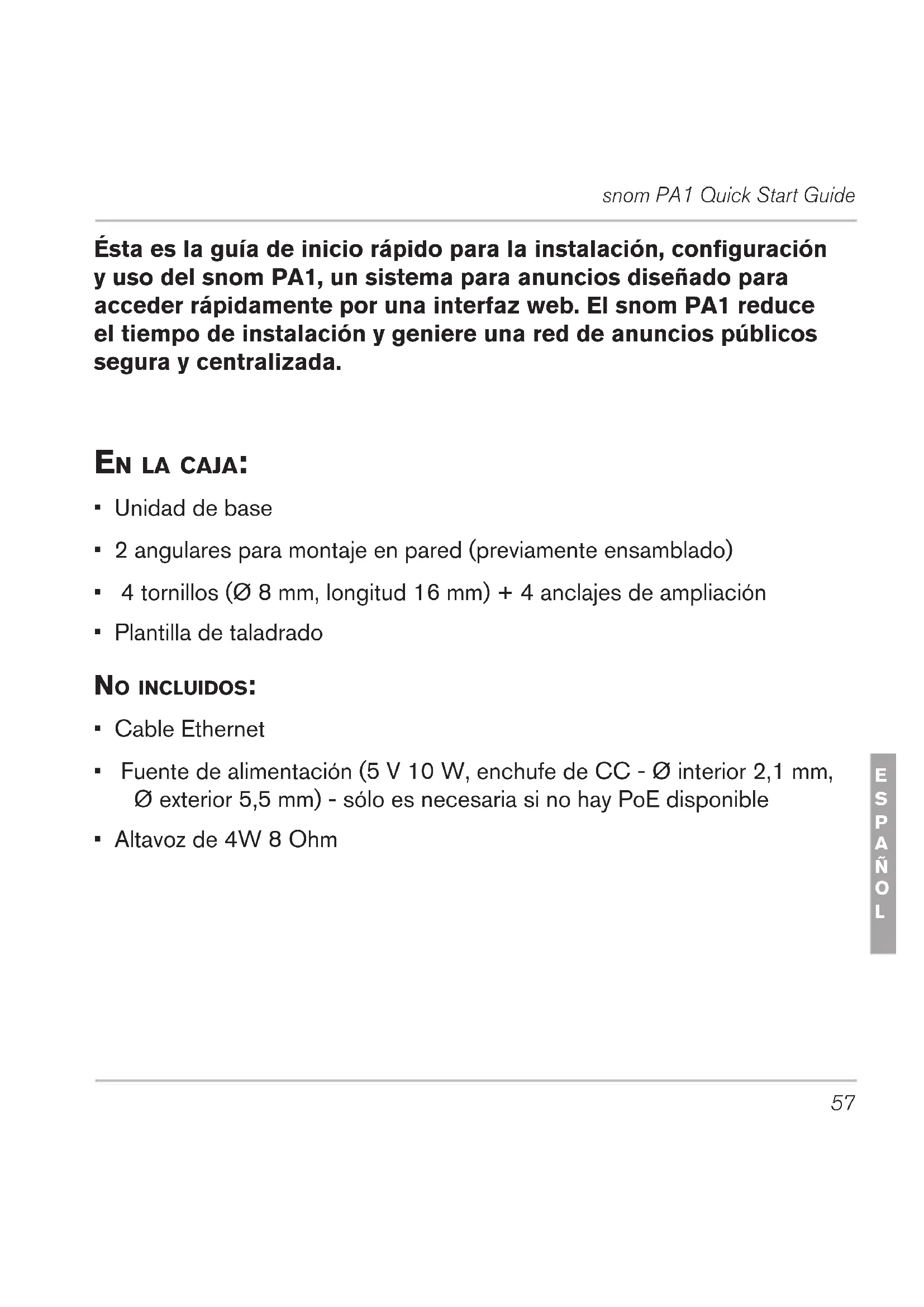

MANUAL DE USUARIO PA1 Snom

Ésta es la guía de inicio rápido para la instalación, configuración y uso del snom PA1, un sistema para anuncios diseñado para acceder rápidamente por una interfaz web. El snom PA1 reduce el tiempo de instalación y geniere una red de anuncios públicos segura y centralizada.

EN LA CAJA:

• Unidad de base
• 2 angulares para montaje en pared (previamente ensamblado)
• 4 tornillos (∅ 8 mm, longitud 16 mm) + 4 anclajes de ampliación
• Plantilla de taladrado

No INCLUIDOS:

• Cable Ethernet
• Fuente de alimentación (5 V 10 W, enchufe de CC - ∅ interior 2,1 mm, ∅ exterior 5,5 mm) - sólo es necesaria si no hay PoE disponible
• Altavoz de 4W 8 Ohm

COPYRIGHT, MARCAS COMERCIALES, GPL, RENUNCIA LEGAL

© 2009 snom technology Aktiengesellschaft

Todos los derechos reservados.

snom, los nombres de los productos snom, y los logos de snom son marcas comerciales propiedad de snom technology AG. Los demás nombres de producto y empresas son propiedad de sus respectivos propietario

snom technology AG se reserva el derecho de revisar y cambiar este documento en cualquier momento, sin obligación de notificar estas revisiones o cambios por adelantado o con posterioridad.

Los textos, imagines e ilustraciones, y su organización en este documento, están sujetos a la protección de copyright y otros derechos legales internacionales. Su uso, reproducción y transmisión a terceros sin permiso expreso por escrito puede resultar en procesos legales en cortes penales y civiles.

Cuando este documento se haga público en la página web de snom, snom technology AG da permiso para descargar e imprimir copias de su contenido para su uso expreso como manual. Ninguna parte de este documento puede alterarse, modificarse o usarse con fines comerciales sin el consentimiento expreso por escrito de snom technology AG.

Aunque se han tomado todas las precauciones posibles en la compilación y presentación de la información de este documento, los datos en los que se basa pueden haber cambiado con el tiempo. snom, por lo tanto, renuncia a cualquier garantía y responsabilidad respecto a la precisión, exhaustividad y actualidad de la información publicada, excepto en el caso de intencionalidad o franca negligencia por parte de snom cuando aparezcan responsabi-

lidades según las provisiones legales vinculantes.

Nuestro firmware incluye código fuente que puede ser usado y modificado por cualquier persona bajo la licencia pública GNU (GPL) (ver la página 92), siempre que, a su vez, lo haga públicamente disponible con el mismo acuerdo de licencia. Acceda a http://www.snom.com/de/support/download/gpl-quellcode/ para obtener la licencia GPL original y el código fuente de los componentes licenciados bajo GPL y usados en productos snom.

INFORMACIÓN IMPORTANTE

Lea las instrucciones sobre seguridad telefónica y eliminación, y sobre cómo configurar y usar el dispositivo, antes de usar el dispositivo, y ofrézcalas igualmente a otros usuarios para que las lean o informen a dichos usuarios de su contenido. Conserve este manual y no entregue el dispositivo a terceros sin el mismo.

SEGURIDAD

• Siga las instrucciones de este manual y otra documentación aplicable del dispositivo.
• Evite poner el cable de alimentación del dispositivo de modo que otras personas puedan tropezar con el mismo. Evite colocar el cable de alimentación del dispositivo de modo que pueda verse sometido a presiones mecánicas, ya que puede dañar el cable. Si el cable de alimentación o el enchufe están dañados, desconecte el dispositivo y contacte con personal de servicio cualificado.
• Este dispositivo es solamente para uso en interiores! No instaleen el exterior!
• No instale el dispositivo en lugares con humedad elevada (por ejemplo, en baños, lavaderos, o sótanos húmedos). No sumerja el dispositivo en agua ni derrame o vierta líquidos de ningún tipo en el dispositivo.
• No instale el dispositivo cerca de lugares con riesgo de explosión (talleres de pintura, por ejemplo). No use el dispositivo si huele gas u otros vapores potencialmente explosivos.
• No use el dispositivo durante tormentas; los rayos que impacten en la red eléctrica pueden provocar electrocuciones.

CUMPLIMIENTO SELV (SAFETY EXTRA LOW VOLTAGE - SEGURIDAD DE TENSIÓN EXTRA BAJA)

Las condiciones de seguridad de las conexiones de entrada/salida cumplen con los requisitos SELV.

Atención: Para evitar electrocuciones, no conecte circuitos de seguridad de tensión extra baja (SELV) a circuitos de tensión de red telefónica (TNV), puertos LAN con circuitos SELV, y puertos PSTN que contengan circuitos TNV. Algunos puertos LAN y PSTN usan conectores RJ-45 (8P8C). Tenga cuidado al conectar los cables.

CONFORMIDAD NORMA

Este dispositivo tiene certificación CE y FCC, y cumple con los estándares de salud, seguridad, y medioambientales europeos y de Estados Unidos.

La apertura, cambio, o modificación no autorizadas del dispositivo provocarán que la garantía se cancele, y también pueden resultar en la cancelación de las certificaciones CE y FCC. En caso de avería, contacte con personal de servicio autorizado, su vendedor, o snom.

ELIMINACIÓN DEL DISPOSITIVO

Este dispositivo está sujeto a la Directriz Europea 2002/96/EC, y no puede ser eliminado con los residuos domésticos generales.

La recolección separada y adecuada eliminación de dispositivos eléctricos y electrónicos sirven para proteger la salud humana y el medio-ambiente, así como usar y reutilizar los recursos de forma prudente y racional.

Si no sabe dónde puede desechar el dispositivo al final de su vida útil, contacte con su municipio, su proveedor de gestión de residuos local, o su vendedor.

LIMPIEZA

Use una gamuza antiestática. Evite usar agua y productos de limpieza líquidos o sólidos, podrían dañar la superficie o la electrónica interna de la base, el cargador y el dispositivo.

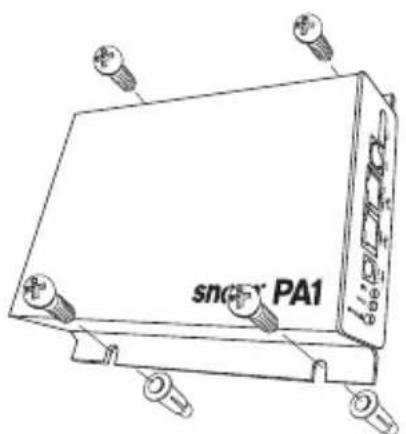

MONTAJE EN PARED

Nota: El cable Ethernet no debe doblarse, para evitar daños y pérdida de conexión de red. Recomendamos que coloque el PA1 de modo que el conector PoE mire al puerto LAN de su red.

1. Use la plantilla para marcar las posiciones de los agujeros a taladrar en la pared.
2. Taladre los agujeros e introduzca los anclajes de ampliación en los mismos.
3. Ponga el PA1 en la pared con los recortables sobre los anclajes, como se muestra en la Fig. 1.
4. Ponga los tornillos en los anclajes y apriételos homogéneamente.

1. Conecte el cable Ethernet al conector RJ45 indicado como "Port 1POE", como se indica en la Fig. 2. El segundo conector RJ45, indicado como "Port 2" sirve para encadenar más dispositivos Ethernet sin necesidad de otro cable Ethernet.

Si no tiene PoE disponible: Conecte el adaptador de alimentación certificado por snom de 5 V 10 W al conector de alimentación indicado como "5V DC".

1. Conecte los hilos del altavoz a los terminales indicados como "Speaker", como se muestra en la Fig. 3.

a. Conecte el hilo "+" con el terminal rojo, conecte el hilo "-" con el terminal negro.
b. Si quiere usar unos auriculares durante la configuración:

• Conecte la toma del micrófono de los auriculares a la toma indicada con "Mic-In".
• Conecte la toma del altavoz de los auriculares a la toma indicada con "Line-Out".

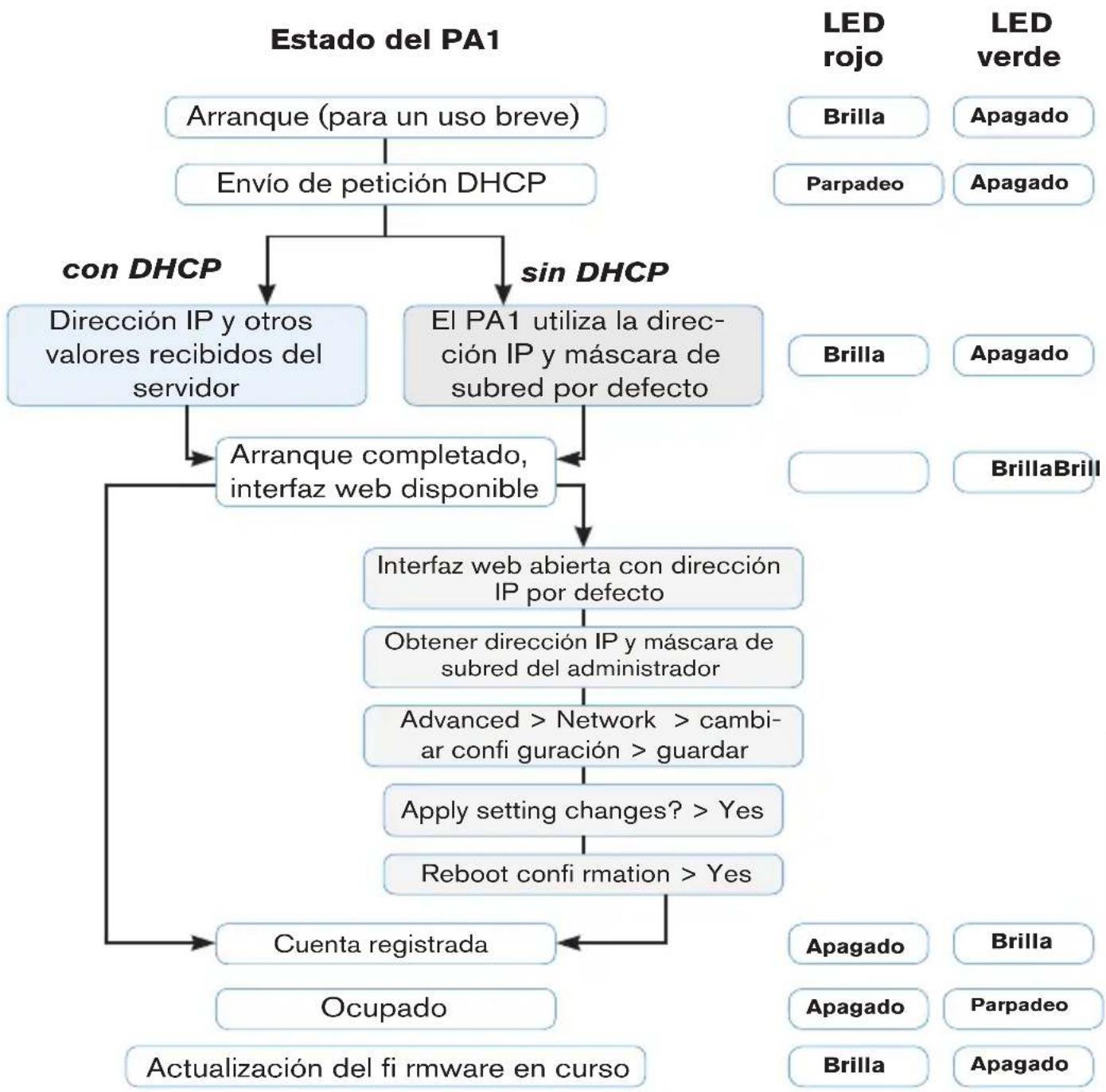

INICIALIZACIÓN Y CONFIGURACIÓN

Cuando el PA1 se haya conectado a la red por cable Ethernet, el LED de encendido rojo se iluminará. El PA1 arrancará.

    style A fill:#f9f,stroke:#333
    style O fill:#f9f,stroke:#333

    subgraph "Estado del PA1"
        A
        B
        C
        D
        E
        F
        G
        H
        I
        J
        K
        L
        M
        N
        O
    end

    subgraph "LED rojo"
        P["Brilla"] --> Q["Apagado"]
        R["Parpadeo"] --> S["Apagado"]
    end

    subgraph "LED verde"
        T["Brilla"] --> U["Apagado"]
        V["BrillaBrill"] --> W["Apagado"]
    end

    style P fill:#f9f,stroke:#333
    style Q fill:#f9f,stroke:#333
    style R fill:#f9f,stroke:#333
    style S fill:#f9f,stroke:#333
    style T fill:#f9f,stroke:#333
    style U fill:#f9f,stroke:#333
    style V fill:#f9f,stroke:#333

CONFIGURACIÓN

Con DHCP

El snom PA1 tiene un cliente DHCP integrado. Cuando el servicio DHCP esté disponible en la red, el PA1 lo inicializará automáticamente.

1. El LED rojo comenzará a parpadear – el PA1 está enviando la petición DHCP.
2. Cuando el PA1 haya recibido una dirección IP y otras configuraciones de red (máscara de subred, puerta de enlace IP, servidor DNS, etc.) del servidor DHCP, el LED rojo dejará de parpadear y quedará fijo en rojo
3. Cuando el proceso de arranque del PA1 haya terminado y la interfaz web esté disponible, el LED verde se encenderá
4. Pulse el botón "IP/Reset" para realizar la locución (en inglés) de la dirección IP por el altavoz o auricular. Ejemplo: 192.168.0.2 = one nine two dot one six eight dot zero dot two.
5. Abra un navegador en un PC conectado a la misma red que el PA1.
6. Teclee la dirección IP en la barra de direcciones, a continuación de http://, y pulse "Enter" para abrir la interfaz web del PA1.
7. Proceda con "Configurar una cuenta".

SIN DHCP

Si su red no soporta DHCP, el snom PA1 iniciará con la dirección IP por defecto. Obtenga la dirección IP y máscara de subred de la red y, si es aplicable, otras configuraciones, de su administrador de red.

1. El LED rojo comenzará a parpadear – el PA1 está enviando la petición DHCP.

2. Si quiere saltarse la configuración del cliente DHCP (pueden pasar varios minutos antes de que el PA1 la cancele), pulse el botón "IP/Reset" mientras el LED rojo de encendido esté parpadeando.

3. Después del reinicio (o de la cancelación de la configuración del cliente DHCP), el PA1 usará la siguiente configuración de red:

Dirección IP: 192.168.0.2

Máscara de subred: 255.255.0.0

El LED rojo dejará de parpadear y quedará fijo en rojo.

1. Cuando el proceso de arranque del PA1 haya terminado y la interfaz web esté disponible, el LED verde se encenderá.
2. Conecte el ordenador a la misma red que el PA1, abra un navegador y teclee la dirección IP por defecto en la barra de direcciones: http://192.168.0.2. La interfaz web del PA1 se cargará en el navegador.
3. Haga clic en "Advanced" en el menú de la izquierda de la ventana.
4. En Network > DHCP haga clic en "Off".
5. Obtenga la dirección IP de red, máscara de subred y cualquier otra configuración necesaria de su administrador de red.

a. Campo de texto de Network > IP address: Sustituye el valor por defecto por la dirección IP de red válido.
b. Campo de texto de Network > Netmask: Sustituye el valor por defecto por la máscara de subred válido.
c. Cambie otras configuraciones si es necesario.

1. Haga clic en "Save" en la parte inferior de la pantalla.

2. Aparecerá la pregunta "Apply setting changes?" en la parte superior de la pantalla. Haga clic en "Reboot".

3. Se le solicitará de nuevo si desea reiniciar. Haga clic en "Yes".

4. El dispositivo guardará la nueva configuración y se reiniciará. Cuando termine el arranque con la configuración de red, los LED rojo y verde quedarán encendidos fijos.

5. Proceda con "Configurar una cuenta".

NOTA: Pulse brevemente el botón "IP/Reset" button para escuchar (en inglés) la dirección IP actual del snom PA1 por el altavoz o auricular conectado. Ejemplo: 192.168.0.2 = one nine two dot one six eight dot zero dot two.

CONFIGURAR UNA CUENTA

Éste es el número de teléfono del PA1 que marca desde un teléfono para realizar un aviso por el altavoz del PA1.

AUTOMÁTICAMENTE

(recomendado) usando el servidor de aprovisionamiento. Para más detalles sobre la auto alimentación de dispositivos snom, ver www.snom.com/wiki.

MANUALMENTE

1. En el menú de la izquierda, haga clic en "Identity 1".". La página "Configuration Identity 1" se abrirá con la pestaña "Login" activa.

2. Introduzca los datos solicitados por su red en los campos de texto:
   a. Account: Nombre/número de teléfono.
   b. Password: Clave de su cuenta.
   c. Registrar: Dirección de Registrar de su software PBX.

3. Haga clic en "Save" y "Re-Register".

Si el registro ha tenido éxito, el LED verde "Call" se encenderá, y el LED

rojo "Power" se apagará. Su snom PA1 está listo para su uso.

CONFIGURACIÓN

Normalmente solamente es necesario establecer la zona horaria y el tono, y ajustar el volumen del altavoz y la ganancia del amplificador según sea necesario.

ZONA HORARIA

1. Interfaz web > Advanced > Network > Behavior > Time > Timezone.
2. Seleccione su país/ciudad de la lista desplegable.
3. Haga clic en "Save".

TONO DE MARCADO

1. Interfaz web > Preferences > General Information > Tone Scheme.
2. Seleccione su país de la lista desplegable.
3. Haga clic en "Save".

AJUSTES DE AUDIO

1. Interfaz web > Preferences > PA1 controls.
2. Volumen. Campo de texto "Speaker Volume": Introduzca un número entre 1 (bajo) y 14 (alto). La configuración por defecto es 10.
3. Ganancia. Campo de texto "Amplifier gain": Introduzca 0 o 1. La configuración por defecto es 1.
4. Haga clic en "Save".

Uso del SNOM PA1

Marque el número de teléfono del PA1 y, cuando el teléfono indique que está conectado, diga su locución en el micrófono manual/de auriculares/del chasis. Cuando termine, finalice la llamada.

ACTUALIZACIÓN DE SOFTWARE

AUTOMÁTICAMENTE

1. Interfaz web > "Advanced" > "Update".
2. Seleccione la política de actualizaciones de la lista.
3. Introduzca la URL del servidor de configuración en el campo de texto "Setting URL".
4. Cambiar los ajustes "Settings refresh timer", "Subscribe Config", y "PnP Config", si es necesario.
5. Haga clic en "Reset".

MANUALLY

1. Interfaz web > "Advanced" > "Update".
2. Seleccione "Never update, do not load settings" de la lista de "Update policy".
3. "PnP Config": Seleccione el botón de radio "off".
4. Introduzca el vínculo del firmware en el campo de texto "Upload Setting file manually".

5. Haga clic en "Load".

El PA1 comenzará a reiniciarse. El LED rojo se encenderá, y el LED verde se apagará. La actualización del firmware ha terminado cuando ambos LED comienzan a parpadear.

PRECAUCIÓN: Desconectar la alimentación del dispositivo durante una actualización de firmware (LED rojo encendido, LED verde apagado) dañará el firmware y dejará inoperativo el PA1.

NO desconecte la alimentación del dispositivo (cable Ethernet cuando uso PoE, conexión de alimentación si no usa PoE) mientras se esté realizando una actualización del firmware.

CARACTERÍSTICAS ESTÁNDAR

• IEEE 802.3af PoE, Clase 3
• 2 x conmutador Ethernet 10/100Mb
• SIP y multidifusión
• Actualización remota des software
• Instalación, mantenimiento y uso para red/interfaz web
• Volumen del altavoz configurable de forma remota
• Terminales altavoz push-button
• Altavoz Class D 4W (altavoz no incluido)

- 2 LEDs para indicar si esta el dispositivo esta ocupado

- Un conector "MIC in" y un conector "LINE out", 3,5 mm, para la conexión de auriculares (impedancia = 150 Ohm, alimentación del micrófono 3,3 V, RL = 2 KOhm, S = -42 dB (+ -2dB). Entrada di mic debe ser diferenciado y sin derivación en T. Este conector es para el mantenimiento sólo.

- 4 pines I/O configurable de forma remota a través de la interfaz web (en modo administrador solamente)

- Caja robusta para montaje en pared

No INCLUIDO:
