Type de produit	Système de sonorisation IP (paging)
Marque	Snom
Modèle	PA1
Alimentation	PoE IEEE 802.3af (Classe 3) ou adaptateur secteur 5 V 10 W (non inclus)
Connectivité réseau	2 ports Ethernet 10/100 Mb
Protocoles	SIP et multicast
Puissance audio	Haut-parleur classe D 4 W (non inclus)
Entrées/sorties audio	Bornier HP, jacks 3,5 mm MIC In et Line Out (pour micro-casque)
Entrées/sorties supplémentaires	4 connecteurs I/O configurables
Indicateurs LED	2 LED : Power (rouge) et Call (verte)
Boutons	Bouton IP/Reset (annonce IP et réinitialisation)
Configuration	Interface web accessible par navigateur
Fonctions principales	Annonces vocales par téléphone, sonorisation IP, réglage volume et gain
Mise à jour firmware	Automatique ou manuelle via interface web
Entretien	Nettoyer avec un chiffon antistatique ; ne pas utiliser d'eau ou de produits liquides
Sécurité	Utilisation en intérieur uniquement ; conformité CE et FCC ; circuits SELV/TBTS
Garantie	Annulée en cas d'ouverture ou modification non autorisée
Contenu de l'emballage	Unité de base, 2 supports de fixation, 4 vis et chevilles, gabarit en papier

FOIRE AUX QUESTIONS - PA1 Snom

Comment connecter le Snom PA1 au réseau ?

Branchez un câble Ethernet au port Port 1 POE. Si le PoE est disponible, l'appareil s'alimente via ce câble. Sinon, utilisez une alimentation externe 5 V 10 W (non incluse) branchée au connecteur 5V DC.

Comment trouver l'adresse IP du Snom PA1 ?

Appuyez brièvement sur le bouton IP/Reset. L'adresse IP est annoncée en anglais via le haut-parleur ou le micro-casque connecté.

Comment configurer le Snom PA1 sans serveur DHCP ?

L'adresse IP par défaut est 192.168.0.2. Connectez votre PC sur le même réseau, ouvrez un navigateur et allez sur http://192.168.0.2. Dans l'interface web, désactivez DHCP dans Advanced > Network et saisissez les paramètres fournis par votre administrateur.

Comment enregistrer un compte (numéro de téléphone) sur le PA1 ?

Dans l'interface web, cliquez sur Identity 1. Remplissez les champs Account (numéro), Password et Registrar (adresse du serveur). Cliquez sur Save puis Re-Register. La LED Call devient verte si l'enregistrement réussit.

Comment régler le volume du haut-parleur ?

Dans l'interface web, allez dans Preferences > PA1 controls. Modifiez Speaker Volume (1 à 14, défaut 10) et Amplifier gain (0 ou 1, défaut 1). Cliquez sur Save.

Comment effectuer une annonce avec le Snom PA1 ?

Composez le numéro de téléphone du PA1 depuis un autre poste. Une fois connecté, parlez dans votre micro. L'annonce est diffusée via le haut-parleur connecté au PA1. Raccrochez pour terminer.

Comment mettre à jour le firmware du Snom PA1 ?

Dans l'interface web, allez dans Advanced > Update. Pour une mise à jour automatique, sélectionnez la méthode et saisissez l'URL du serveur. Pour une mise à jour manuelle, chargez un fichier firmware. Le PA1 redémarre et les LED clignotent pendant la mise à jour.

Que faire si les LED ne s'allument pas ?

Vérifiez l'alimentation : le câble Ethernet doit être branché sur un port PoE actif, ou l'adaptateur secteur doit être connecté. Redémarrez l'appareil en débranchant puis rebranchant l'alimentation.

Comment nettoyer le Snom PA1 ?

Utilisez un chiffon antistatique. N'utilisez jamais d'eau, de produits liquides ou solides qui pourraient endommager l'électronique ou les surfaces.

Puis-je utiliser le Snom PA1 en extérieur ?

Non, le PA1 est conçu pour une utilisation en intérieur uniquement. Ne l'installez pas dans des pièces humides (salle de bain, sous-sol) ou exposées aux intempéries.

MODE D'EMPLOI PA1 Snom

IP/Start Power Cell SV OC Part 2 Part 1 PDE EXT I/D 1 (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+) (+)

Voici le Quick Start Guide (guide de démarrage rapide) pour l'installation, l'initialisation, et l'emploi du snom PA1, un système de sonorisation et gestion d'annonces. Accédez au snom PA1 facilement par interface web et réduisez le temps d'installation tout en créant un système d'annonces sécurisé et centralisé.

Contenu de l'emballage

• Unité de base
• 2 supports de fixation (pré-montés)
• 4 vis (∅ 8 mm, longueur 16 mm) + 4 chevilles pour la fixation murale
• Gabarit en papier

• Câble Ethernet
• Alimentation externe (5 V 10 W, connecteur ∅ intérieur 2,1 mm, ∅ extérieur 5,5 mm) - nécessaire seulement si PoE n'est pas disponible
• Haut-parleur 4W 8 Ohm

Copyright, marques déposées, GPL, NON responsabilité

© 2009 snom technology Aktiengesellschaft

Tous droits réservés.

snom, les noms des produits snom et les logos snom sont des marques déposées par snom technology AG. Tous les autres noms de produits et noms d'entreprises sont les propriétés de leurs détenteurs respectifs.

snom technology AG se réserve le droit de modifier et de changer ce document à n'importe quel moment, sans devoir annoncer de telles modifications ou changements avant ou après leur mise en place.

Les textes, images et illustrations ainsi que leur mise en page dans ce document sont protégés par les copyrights et autres dispositions légales internationales. Leur utilisation, reproduction et transmission à des tiers sans accord express écrit peuvent induire des poursuites devant les cours criminelles et civiles.

Lorsque ce document est mis à disposition sur la page web de snom, snom technology AG autorise le téléchargement et l'impression de copies de son contenu pour qu'il puisse être utilisé comme manuel. Aucune partie de ce document ne peut être altérée, modifiée ou utilisée dans un but commercial sans l'autorisation écrite de snom technology AG.

Bien que le plus grand soin ait été apporté à la compilation et à la présentation des informations contenues dans ce document, les données sur lesquelles elles sont basées peuvent entre-temps avoir été modifiées.

snom doit donc décliner toute garantie et toute responsabilité quant à l'exactitude et à l'exhaustivité des informations publiées, excepté en cas de

négligence flagrante de la part de snom ainsi que dans les cas où la responsabilité de snom est engagée par la loi.

Notre firmware inclus des éléments de code source qui peuvent être utilisés et modifiés par quiconque selon les termes des licences GPL (cf. la page 92), à condition qu'à leurs tours ils les rendent disponibles selon les mêmes termes. Veuillez vous rendre sur http://www.snom.com/de/support/download/gpl-quellcode/ pour consulter la licence GPL originelle et le code source des composants couverts par la licence GPL qui sont utilisés dans les produits snom.

Informations importantes

Veuillez lire les informations concernant la sécurité et la mise au rebut de l'appareil ainsi que celles concernant son installation et son utilisation avant d'utiliser l'appareil. Communiquez également ces informations aux autres utilisateurs ou faites-les leur lire. Conservez ce manuel et ne cédez pas l'appareil à une tierce partie sans y joindre le manuel.

Sécurité

• Suivez les instructions présentes dans ce manuel et dans les autres documents concernant l'appareil.
• Évitez de placer le câble d'alimentation de l'appareil dans un endroit où il est possible de trébucher dessus. Évitez également de le placer là où il pourrait être exposé à un écrasement car il pourrait en être endommagé. Si le cordon d'alimentation ou la fiche sont endommagés, débranchez l'appareil et contactez du personnel d'entretien qualifié.
• Cet appareil est destiné à une utilisation en intérieur uniquement! Ne l'installez pas à l'extérieur!
• N'installez pas l'appareil dans des pièces très humides (par exemple, dans une salle de bain, une buanderie ou un sous-sol humide). N'immergez pas l'appareil dans l'eau et ne versez pas de liquides d'aucune sorte sur ou dans l'appareil.
• N'installez pas l'appareil dans un lieu présentant un risque d'explosion (un magasin de peinture par exemple). N'utilisez pas l'appareil si vous sentez une odeur de gaz ou d'autres émanations potentiellement explosives.
• N'utilisez pas l'appareil durant les orages, le choc d'un éclair sur les circuits électriques peut provoquer une électrocution.

Conforme à SELV (SAFETY EXTRA LOW voltage)/tbts (très BASSE tension de sécurité)

Le niveau de sécurité des connexions d'entrée/sortie est conforme aux recommandations SELV / TBTS.

Attention: Pour éviter les électrocutions, ne connectez pas les circuits de SELV / TBTS aux circuits sous tension du réseau téléphonique (TNV). Les ports du réseau local (LAN) contiennent des circuits TBTS et les ports RTCP contiennent des circuits TNV. Certains ports LAN et RTCP utilisent des connecteurs RJ-45 (8P8C). Soyez prudent lorsque vous reliez les câbles.

Cet appareil est certifié CE et FCC et répond aux standards environnementaux, de sécurité et de santé européens et américains.

L'ouverture, la modification ou le remplacement sans autorisation de l'appareil annule la garantie et peut également annuler les certifications CE et FCC. En cas de mauvais fonctionnement, veuillez contacter le personnel d'entretien agréé, votre revendeur ou bien SNOM.

Cet appareil est soumis à la Directive 2002/96/CE et ne peut être mis au rebut avec les déchets ménagers normaux.

La collecte séparée et la mise au rebut adaptée des équipements électriques et électroniques ont pour but de préserver la santé humaine et l'environnement ainsi que de permettre une utilisation et une réutilisation rationnelle et prudente des ressources disponibles.

Si vous ne savez pas où mettre au rebut ou faire recycler l'appareil lorsqu'il arrive au terme de son existence, contactez votre municipalité, la société locale en charge de la gestion des déchets ou votre vendeur.

Nettoyage

Utilisez un tissu antistatique. N'utilisez pas de l'eau ou un produit de nettoyage liquide ou solide. Ils peuvent endommager l'électronique ou les surfaces de station de base, chargeurs et combinés.

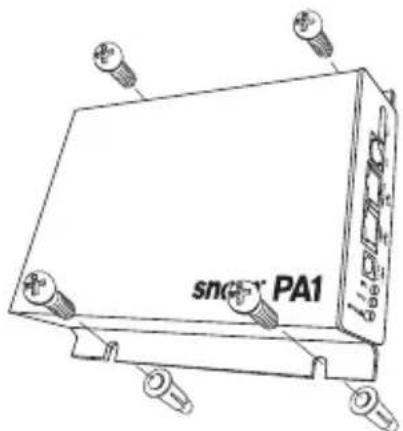

Fixation MURALE

Attention: Le câble Ethernet ne doit pas être plié pour éviter les dommages et les pertes de connexion avec le réseau. Nous vous recommandons de disposer le PA1 de façon à ce que le connecteur PoE soit face au port LAN de votre réseau.

1. Marquez les positions des trous au mur à l'aide du gabarit.
2. Percez les trous et insérez les chevilles dedans.
3. Placez le PA1 sur le mur avec les échancrures au-dessus des chevilles, comme le montre la Figure 1.
4. Placez les vis dans les chevilles et les serrez également.

1. Connectez le câble Ethernet au connecteur RJ45 libellé "Port 1POE", comme le montre la Figure 2. Vous pouvez connecter d'autres appareils Ethernet au deuxième connecteur RJ45 libellé "Port 2" sans avoir besoin d'un second câble Ethernet.

Si PoE n'est pas disponible : Connectez une alimentation 5 V 10 W, qui a été approuvée par snom, au connecteur libellé "5V DC".

1. Connectez les câbles du haut-parleur au bornier HP libellé "Speaker", comme le montre la Figure 3.

a. Connectez le câble "+" avec le bornier rouge, connectez le câble "-" avec le bornier noir. b. Si vous souhaitez utiliser un micro-casque pendant la configuration:

- Connectez la fiche microphone du micro-casque au jack libellé "Mic-In".

- Connectez la fiche haut-parleur du micro-casque au jack libellé "Line-Out".

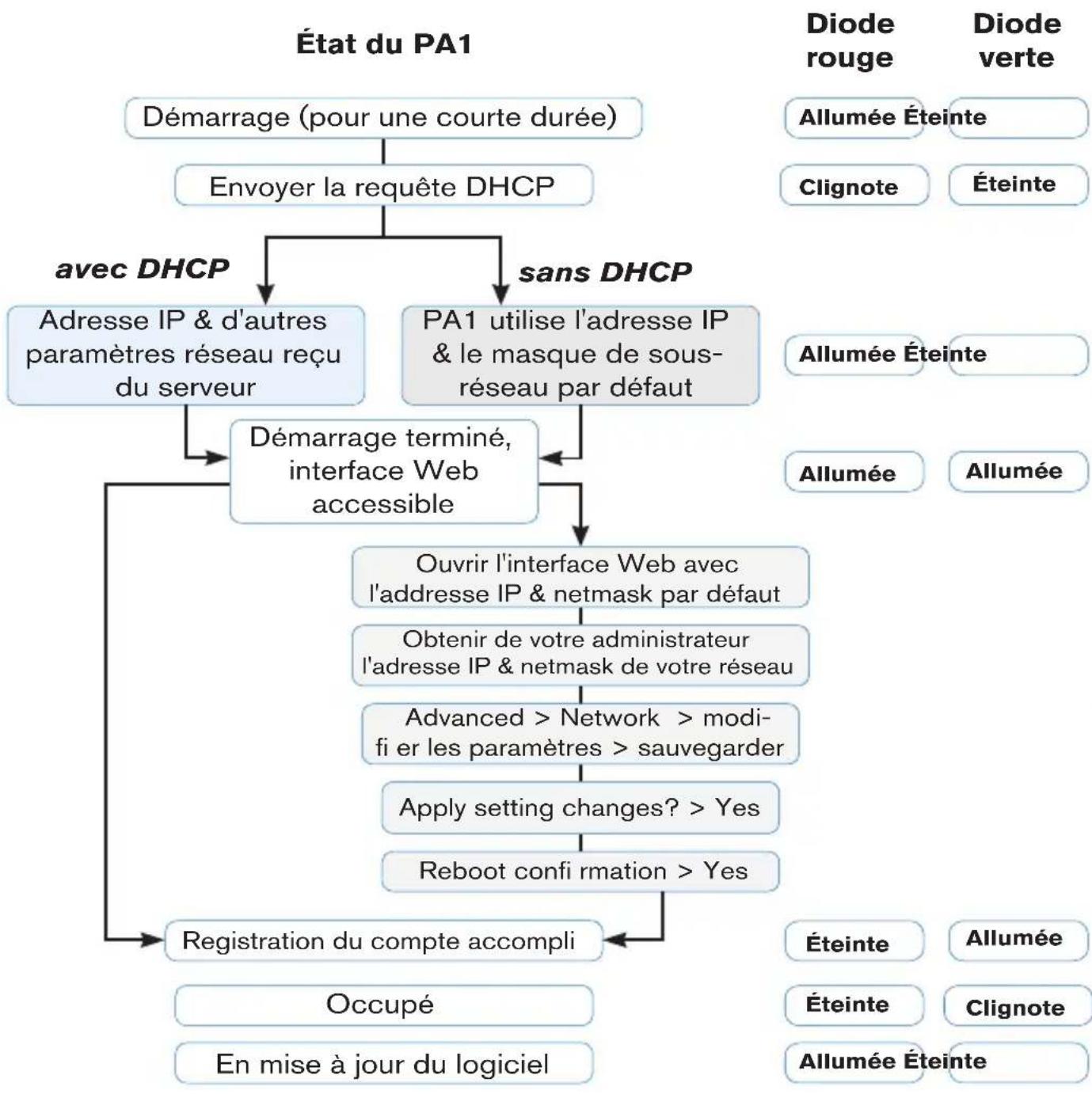

Initialisation et configuration

Une fois que le PA1 est connecté au réseau à l'aide du câble Ethernet, la LED libellée "Power" est en rouge. Le PA1 commence à démarrer.

    Q["Diode rouge"] --> R["Allumée Éteinte"]
    Q --> S["Clignote"] --> T["Éteinte"]

    U["Diode verte"] --> V["Allumée Éteinte"]

    W["Allumée Éteinte"] --> X["Allumée"]

Le nom PA1 a un client DHCP intégré. Lorsque DHCP est disponible au réseau, le PA1 va s'initialiser automatiquement.

1. La diode rouge commence à clignoter — le PA1 envoie la requête DHCP.
2. Quand le PA1 a reçu l'adresse IP et d'autres paramètres réseau (masque de sous-réseau, passerelle IP, serveur DNS, etc.) du serveur DHCP, la diode rouge s'arrête de clignoter et reste au rouge.
3. Quand le (re-)démarrage du PA1 a terminé et le navigateur Web est accessible, la diode verte s'allume.
4. Appuyez sur le bouton "IP/Reset" pour faire annoncer l'adresse IP (en Anglais!) par l'haut-parleur ou par le headset (micro-casque). L'adresse IP par défaut est annoncée comme ça, par exemple: 192.168.0.2 = one nine two dot one six eight dot zero dot two.
5. Ouvrez un navigateur Web sur un PC qui est connecté au même réseau que le PA1.
6. Saisissez l'adresse IP dans la barre d'adresse après http:// et appuyez sur la touche "Entrée" pour ouvrir l'interface web du PA1.
7. Continuez avec "Configurer et enregistrer un compte" ci-dessous.

Sans DHCP

Lorsque DHCP n'est pas disponible au réseau, le snom PA1 va démarrer avec l'adresse IP par défaut. Veuillez obtenir l'adresse IP réseau, le masque de sous-réseau et, le cas échéant, d'autres paramètres de réseau de l'administrateur de votre réseau.

1. La diode rouge commence à clignoter – le PA1 est en train d'envoyer la requête DHCP.
2. Si vous voulez annuler l'installation du client DHCP (cette opération peut prendre plusieurs minutes avant qu'elle ne soit annulée par le PA1), appuyez sur le bouton "IP/Reset" tandis que la diode rouge clignote.
3. Après la réinitialisation (ou l'annulation de l'installation du client DHCP) le PA1 va utiliser les paramètres réseau par défaut:

Adresse IP: 192.168.0.2

Netmask (masque de sous-réseau) : 255.255.0.0

La diode rouge s'arrête de clignoter et reste au rouge.

1. Une fois que la procédure de démarrage est terminée et que l'interface web est disponible, la LED verte s'allume.
2. Connectez votre ordinateur au même réseau que le PA1. Ouvrez un navigateur web, saisissez l'adresse IP par défaut dans la barre d'adresse: http://192.168.0.2 et appuyez sur la touche "Entrée" pour ouvrir l'interface web du PA1.
3. Cliquez sur "Advanced" au menu à gauche.
4. Cliquez sur le bouton radio "Off" de Network > DHCP.
5. Demandez une adresse IP, le masque de sous-réseau et, si nécessaire, d'autres paramètres de réseau de l'administrateur de votre réseau.

a. Champs de saisie de Network > IP address: Remplacez la valeur par défaut par l'adresse IP assignée. b. Champs de saisie de Network > Netmask: Remplacez la valeur par défaut par le masque de sous-réseau. c. Si nécessaire, modifiez les autres paramètres réseau.

1. Cliquez sur "Save", situé au bas de la fenêtre.
2. La question "Apply setting changes?" apparaît en haut de la fenêtre. Cliquez sur "Reboot".
3. Il vous sera demandé de nouveau si vous désirez redémarrer l'appareil. Cliquez sur "Yes".
4. L'appareil va sauvegarder les nouveaux paramètres et redémarrer. Une fois le redémarrage avec les paramètres réseau est terminé, la diode "Power" est au rouge et la diode "Call" est au vert.
5. Continuez avec "Configurer et enregistrer un compte" ci-dessous.

NOTEZ BIEN: Appuyez un instant sur le bouton "IP/Reset" pour faire annoncer (en anglais) l'adresse IP du snom PA1 sur l'haut-parleur ou le micro-casque.

Configurer et enregistrer un COMPTE

Il s'agit du numéro de téléphone du PA1, que vous composez à partir d'un autre téléphone pour faire une annonce par l'haut-parleur du PA1.

Automatiquement

(recommandé) à l'aide du serveur de provisionnement. Pour plus de détails sur l'auto-provisionnement des appareils snom, voir www.snom.com/wiki.

1. Cliquez sur "Identity 1" au menu à gauche. La fenêtre "Configuration Identity 1" va s'ouvrir ; l'onglet "Login" est activé.
2. Saisissez les données requises par votre réseau dans les champs de saisie : a. Account : Nom/numéro de téléphone.

b. Password: Mot de passe de votre compte. c. Registrar: L'adresse du Registrar de votre logiciel PBX.

1. Cliquez sur "Save" et "Re-Register".

Si le compte a été enregistré avec succès, la diode "Call" est au vert, la diode "Power" est éteinte. Votre snom PA1 peut être utilisé.

Paramètres

Il suffit normalement de saisir les paramètres du fuseau horaire et de la tonalité de numérotation. Réglez le volume de l'haut-parleur et l'augmentation de l'amplificateur (gain) comme nécessaire.

Paramètres FUSEAU horaire

1. Interface web > Advanced > Network > Behavior > Time > Timezone.
2. Sélectionnez votre pays/ville dans le menu déroulant.
3. Cliquez sur "Save".

Paramètres tonalité de numérotation

1. Interface web > Préférences > Informations générales > Schéma tonal.
2. Sélectionnez votre pays dans le menu déroulant.
3. Cliquez sur "Save".

Régler le volume et l'amplification (GAIN)

1. Interface web > Préférences > PA1 controls.
2. Champs de saisie de "Speaker Volume" (volume de l'haut-parleur)
3. Champs de saisie de "Amplifier gain" (augmentation de l'amplificateur): Saisissez 0 ou 1. La valeur par défaut est 1.
4. Cliquez sur "Save".

Utiliser le SNOM PA1

Composez le numéro de téléphone du PA1 et, quand vous êtes connecté, parlez votre annonce dans le microphone du combiné/micro-casque/boîtier de votre téléphone. Raccrochez quand vous avez fini.

Automatiquement

1. Interface web > "Advanced" > "Update".
2. Sélectionnez la méthode de mise à jour à partir de la liste déroulante.
3. Saissisez le URL du serveur d'approvisionnement au champ de saisie de "Setting URL".
4. Modifiez les paramètres par défaut de "Settings refresh timer", "Subscribe Config", et "PnP Config", si nécessaire.
5. Cliquez sur "Reset".

1. Interface web > "Advanced" > "Update".
2. Sélectionnez "Never update, do not load settings" de la liste déroulante de "Update policy".
3. "PnP Config" : Sélectionnez le bouton radio "off".
4. Saisissez le lien du firmware au champ de saisie de "Upload Setting file manually"
5. Cliquez sur "Load".

Le PA1 commence à redémarrer. La DEL rouge va s'allumer, la DEL verte s'éteint. La mise à jour du firmware est terminée lorsque les deux LED commencent à clignoter.

ATTENTION: Si l'alimentation de l'appareil est interrompue au cours de la mise à jour du logiciel (DEL rouge allumée, DEL verte éteinte), le firmware sera endommagé et le PA1 ne pourra plus fonctionner.

Caractères techniques:

• IEEE 802.3af PoE, Class 3
• Switch Ethernet 2 ports 10/100Mb
• SIP ou multicast
• Mise à jour du logiciel par internet
• Configurable par réseau/internet
• Réglage du volume par réseau/internet
• Bornier HP
• Haut-parleur Classe D 4W (non inclus)
• Bouton "Reset" (redémarrage et annonce de l'adresse IP)
• 2 DELs (indication de statut et d'activités)
• 2 jacks 3,5 mm ("MIC in" et "LINE out") pour connecter un microcasque (impédance haut-parleur = 150 Ohm, alimentation MIC 3,3V, RL = 2 KOhm, S= -42 dB (±2dB). Entrée microphone doit être différentiel et sans mise à la terre. Utilisez ce jack seulement pour l'installation et l'entretien du PA1.
• 4 connecteurs I/O configurables par réseau/internet)
• Boîtier robuste

BSP (board support package) pour le développement d'autres logiciels. Si vous vous intéressez au BSP, parlez-en à votre fournisseur.

• Alimentation 12V
• Connexion clavier
• Bus I2C
• Bouton "IP/Reset" configurables
