Tipo de producto	Molinillo de café profesional de dosis única
Marca	Ceado
Modelo	E37Z Hero
Categoría	Máquina de café
Uso	Uso profesional en interiores
Alimentación eléctrica	220-240 V ~ 50/60 Hz (verificar la etiqueta)
Protección eléctrica	Puesta a tierra e interruptor diferencial requerido
Temperatura ambiente	10 °C a 32 °C
Nivel sonoro	Inferior a 70 dB
Función principal	Molienda de granos de café en dosis única
Ajuste de molienda	Anillo dentado + botón de ajuste fino
Ajuste velocidad motor	Botón giratorio (variable)
Ventilador de refrigeración	Sí, interruptor separado
Sistema vacía-boca	Sí, integrado
Fuelle y colector	Desmontables para limpieza
Horquilla de apoyo	Desmontable, mantenida por imán
Limpieza	Superficie externa diaria, cepillo para el interior
Mantenimiento	Solo por personal calificado
Piezas de repuesto	Origen obligatorio (muelas, componentes eléctricos, etc.)
Seguridad	Interruptor ON-OFF, protección térmica motor
Garantía	Contra defectos de materiales y fabricación (duración según país)
Conformidad	CE, Directiva 2012/19/UE (RAEE)

Preguntas frecuentes - E37ZHero Ceado

¿Cómo ajustar la molienda en el Ceado E37Z Hero?

Utilice el anillo dentado (4, Fig. 1) y el botón de ajuste (6, Fig. 1). Para una molienda más fina, gire en sentido contrario a las agujas del reloj; para una molienda más gruesa, gire en el sentido de las agujas del reloj. Puede acelerar el ajuste desbloqueando el anillo con el botón de desbloqueo (5, Fig. 1). Asegúrese de que los dientes del anillo se engranen correctamente después del ajuste.

¿Cuál es el procedimiento de limpieza recomendado?

Desenchufe siempre el aparato antes de la limpieza. Limpie las superficies externas y las partes en contacto con el café (fuelle, boca de salida) al final de cada jornada. Utilice un cepillo para las zonas de difícil acceso. No lave nunca con chorros de agua ni sumerja el aparato en agua. Para la base de madera, use productos específicos para madera.

¿Qué hacer si el motor no arranca?

Verifique que el cable de conexión (10, Fig. 2) esté bien insertado en el conector (18, Fig. 3). Asegúrese de que el enchufe de alimentación esté conectado y que el interruptor ON-OFF (16, Fig. 3) esté en '1'. Controle el disyuntor del sector. Si el problema ocurre después de un uso intensivo, el motor puede estar en protección térmica: espere al menos 20 minutos en un lugar fresco antes de intentarlo de nuevo.

¿Puedo usar este aparato para algo más que café?

No. Este aparato está diseñado únicamente para moler granos de café. Cualquier otro uso puede ser peligroso y anula la garantía.

¿Cómo cambiar las muelas?

El reemplazo de las muelas debe ser realizado únicamente por personal técnico calificado. Utilice siempre piezas de repuesto originales. Contacte a un Centro de Asistencia Autorizado.

¿Qué tensión de alimentación se requiere?

La tensión debe corresponder a la indicada en la etiqueta del aparato. En general, es de 220-240 V ~ 50/60 Hz. La instalación eléctrica debe contar con una puesta a tierra y un interruptor diferencial.

¿El aparato tiene garantía?

Sí, este producto está garantizado contra cualquier defecto de materiales o fabricación. La duración de la garantía varía según el país. Contacte a su distribuidor para los detalles. La garantía no cubre el desgaste (muelas, componentes eléctricos) ni las reparaciones no autorizadas.

¿Cómo eliminar el aparato al final de su vida útil?

No tire el aparato con la basura doméstica. Debe depositarse en un centro de recogida para el reciclaje de aparatos eléctricos y electrónicos (conforme a la Directiva 2012/19/UE). Infórmese en su municipio sobre los puntos de recogida locales.

¿Por qué el café no sale correctamente de la boca de salida?

Verifique que la boca de salida no esté obstruida. Si el problema persiste, intente aumentar la granulometría girando el anillo de ajuste en el sentido de las agujas del reloj. Si el motor se bloquea, detenga inmediatamente el aparato y contacte a un técnico calificado.

¿Puedo usar un adaptador o una toma múltiple?

No. Evite el uso de adaptadores y tomas múltiples. Conecte directamente el cable de alimentación a una toma protegida por un disyuntor magnetotérmico o fusibles.

MANUAL DE USUARIO E37ZHero Ceado

Il molinillo de café E37Z-Hero es un aparato profesionale para moler el café de dosis individual y para distribuir el mismo por medio de una boca de descarga.

Como todos los electrodomésticos se tiene que utilizar con mucha prudencia para evitar lesione personas y daños en el aparato.

Por lo tanto, leer con cuidado las siguientes instrucciones para el uso antes de la puesta en funcionamiento y respetar las prescripciones correspondientes a la seguridad.

Se puede obtener la declaración de conformidad CE contactando el fabricante a la dirección indicada en la placa del producto.

¡No utilizar el aparato si no se conocen correctamente las instrucciones para el uso!

Página 44

MACINACAFFÈ E37Z-Hero

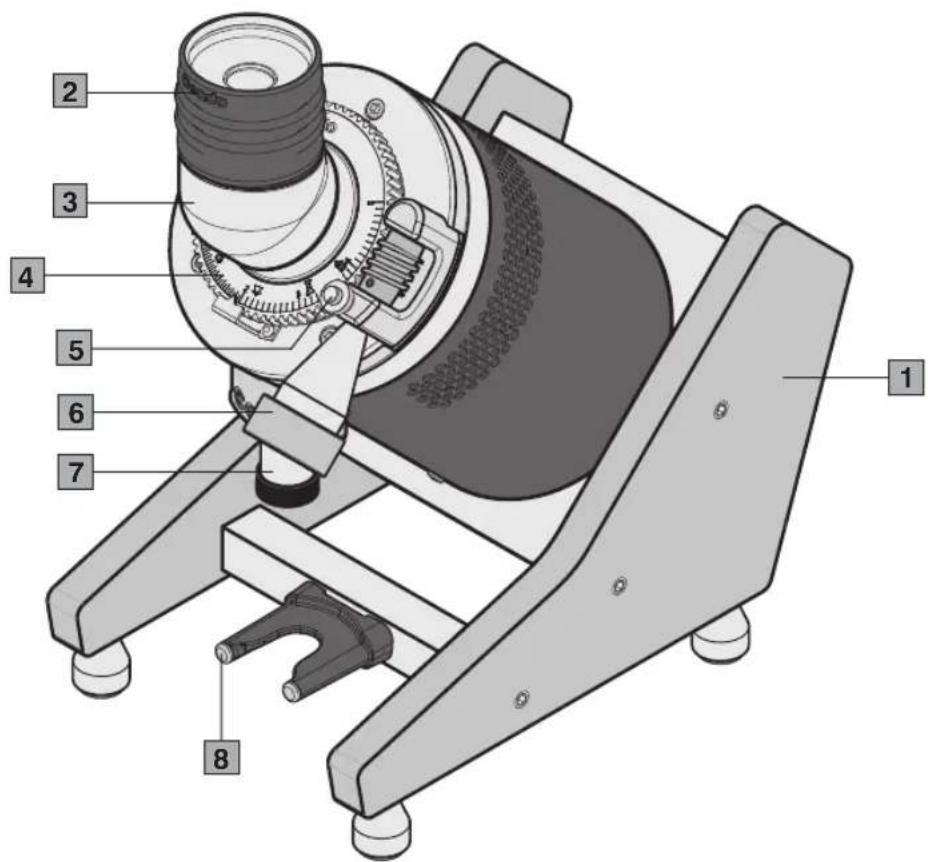

Componenti principali (Fig. 1, Fig. 2, Fig. 3)

Base

Soffietto

Collettore

Anillo dentado regulación del molido

Botón de desbloqueo anillo para regulación rápida

Perilla regulación del molido

Boca de descarga

Horquilla de apoyo (desmontable)

Sistema para vaciar la boca de descarga

Cable de conexión con la unidad de control

Unidad de control

Indicador de encendido motor

Interruptor de arranque/parada motor

Interruptor de arranque/parada ventilador de refrigeración

Perilla de regulación de velocidad de rotación motor

Interruptor ON-OFF (I-O)

Toma para el cable de alimentación

Conector para la conexión con el cable del aparato

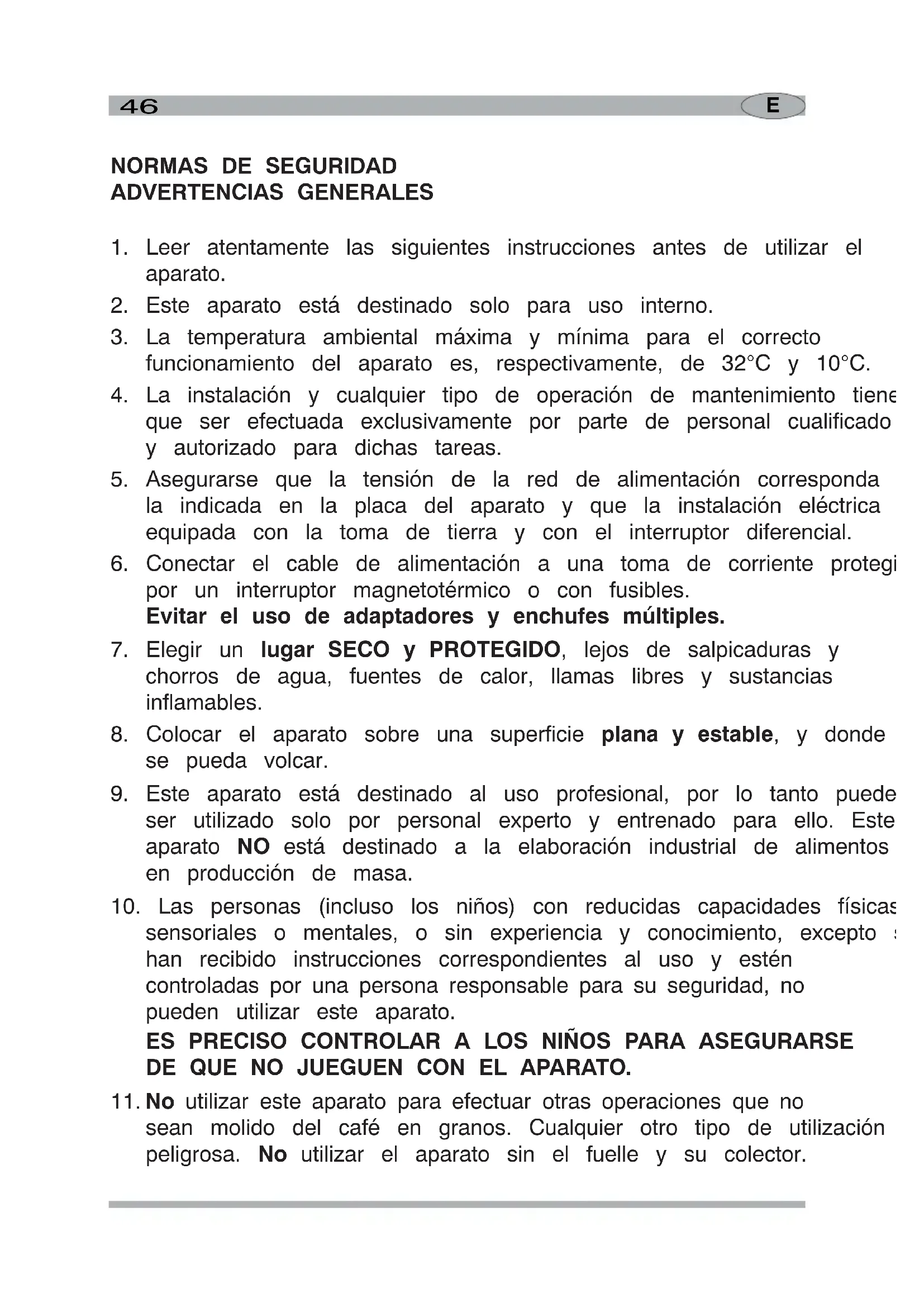

NORMAS DE SEGURIDAD ADVERTENCIAS GENERALES

1. Leer atentamente las siguientes instrucciones antes de utilizar el aparato.
2. Este aparato está destinado solo para uso interno.
3. La temperatura ambiental máxima y mínima para el correcto funcionamiento del aparato es, respectivamente, de 32°C y 10°C.
4. La instalación y cualquier tipo de operación de mantenimiento tiene que ser efectuada exclusivamente por parte de personal cualificado y autorizado para dichas tareas.
5. Asegurarse que la tensión de la red de alimentación corresponda la indicada en la placa del aparato y que la instalación eléctrica equipada con la toma de tierra y con el interruptor diferencial.

6. Conectar el cable de alimentación a una toma de corriente protegí por un interruptor magnetotérmico o con fusibles.
   Evitar el uso de adaptadores y enchufes múltiples.

7. Elegir un lugar SECO y PROTEGIDO, lejos de salpicaduras y chorros de agua, fuentes de calor, llamas libres y sustancias inflamables.

8. Colocar el aparato sobre una superficie plana y estable, y donde se pueda volcar.

9. Este aparato está destinado al uso profesional, por lo tanto puede ser utilizado solo por personal experto y entrenado para ello. Este aparato NO está destinado a la elaboración industrial de alimentos en producción de masa.

10. Las personas (incluso los niños) con reducidas capacidades físicas sensoriales o mentales, o sin experiencia y conocimiento, excepto han recibido instrucciones correspondientes al uso y estén controladas por una persona responsable para su seguridad, no pueden utilizar este aparato.

ES PRECISO CONTROLAR A LOS NIÑOS PARA ASEGURARSE DE QUE NO JUEGUEN CON EL APARATO.

1. No utilizar este aparato para efectuar otras operaciones que no sean molido del café en granos. Cualquier otro tipo de utilización peligrosa. No utilizar el aparato sin el fuelle y su colector.

2. Trabajar siempre en condiciones de seguridad, evitar la utilización del aparato con las manos o los pies mojados y al aire libre.

3. Conservar el embalaje original para una posible futura utilización. Es el medio idóneo para una correcta protección contra los golpe durante el transporte.
4. Si se produce un incendio utilizar extintores de Anhídrido Carbór (CO₂). No utilizar agua o extintores de polvo.
5. ¡No sumergir nunca el aparato en el agua!
6. Está absolutamente prohibido desmontar el aparato o tratar de intervenir de alguna manera en el interior del mismo.
7. Desconectar siempre el enchufe de la toma de corriente antes o cualquier operación de mantenimiento, limpieza y cuando el aparato no se utiliza.
8. No desplazar el aparato tirándolo por el cable. Ni tampoco desconectar nunca el enchufe tirándolo por el cable o tocándolo las manos mojadas.

Si el cable de alimentación está dañado tiene que ser sustituido por el fabricante o por su servicio de asistencia técnica o, de cualquier modo, por una persona con calificación parecida para prevenir riesgos.

1. Nunca se tiene que operar con el equipo dañado o con partes contactar inmediatamente un Centro de Asistencia Autorizado.

2. Ruido: el aparato no supera los 70 dB.

El aparato respeta el reglamento europeo CE 1935/2004 y sucesivas actualizaciones.

Nota: Por causa de la realización de controles estadísticos del producto, el aparato podría estar sucio de café.

¡CONSERVAR ESTAS INSTRUCCIONES

Para consultar en línea estas instrucciones, visite el sitio www.ceado.com

CE

La declaración de conformidad CE de este equipo se encuentra a disposición en la sección Productos de nuestro sitio web www.ceado.com.

INSTALACIÓN

Antes de instalar el aparato respetar escrupulosamente las Normas de Seguridad anteriormente indicadas.

Para instalar el aparato se necesita personal calificado que pueda controlar el grado de molido café.

1. Asegurarse que la tensión de la red de alimentación corresponda a la indicada en la placa aparato y que la instalación eléctrica esté equipada con la toma de tierra y con el interrupt diferencial.
2. Elegir un lugar SECO y PROTEGIDO, lejos de salpicaduras y chorros de agua, fuentes de calor, llamas libres y sustancias inflamables.
   Colocar el aparato en un plano horizontal estable donde no se caiga.
3. Colocar la horquilla de apoyo, el colector y el fuelle en su alojamiento.
4. Conectar el cable de conexión con la unidad de control 10, Fig. 2 con el conector 18, Fig.
5. Conectar el cable de alimentación a la toma 17, Fig. 3.

Antes de conectar el enchufe a la toma de corriente, controlar que el interruptor ON-OFF (16 Fig. 3) esté en posición "O" de apagado.

1. Conectar el cable de alimentación a una toma de corriente protegida por un interruptor magnetotérmico o con fusibles.

Evitar el uso de adaptadores y enchufes múltiples.

1. Extender completamente el cable de alimentación y el cable de conexión con la unidad de control. No deben pasar cerca de bordes cortantes o superficies calientes. Evitar ponerlos en contacto con aceite. Evitar que el cable de alimentación y el cable de conexión con la uni de control cuelguen libremente del plano de apoyo del aparato.

PREPARACIÓN Y USO

La primera vez que se utiliza: enjuagar con agua corriente todos los elementos de conta con los alimentos: fuelle, colector, boca de descarga.

ENCENDIDO

1 Colocar el interruptor ON-OFF en la posición "I" (16 Fig. 3).
2 Encender el motor con el interruptor de arranque/parada (13 Fig. 3).

Encender siempre el motor del molinillo de café antes de introducir el café en grano en fuelle (funcionamiento en vacío).

3 Regular la velocidad de rotación del motor con la perilla de regulación (15 Fig. 3).
4 Colocar la copa porta-filtro sobre la horquilla (8 Fig. 1). Si se desea echar el café en otra recipiente, quitar la horquilla tirando con dos manos hacia el exterior (la horquilla se mantín en posición mediante un imán) y colocar el recipiente.
5 Para reducir la electricidad estática (presente sobre todo en algunos tipos de café) rociar 2 veces agua pulverizada con la botella spray suministrada en dotación sobre los granos preparados para el molido.
6 Echar la cantidad deseada de café en grano en la embocadura del fuelle (2 Fig. 1).
7 Cuando el café en grano esté completamente molido, golpear el fuelle (2 Fig. 1) con la p de la mano, asegurándose de cubrir completamente la embocadura. Para dejar caer completamente todo el café molido, tire hacia abajo y suelte 2 o 3 veces el sistema para la boca de descarga (9 Fig. 2).
8 Detener el motor con el interruptor de arranque/parada (13 Fig. 3).

REGULACIÓN MOLIDO

El aparato sale de la fábrica con una regulación general, pero después se puede presentar la necesidad de regular el grado de molido por varios factores externos como el tipo de mezcla la humedad, la temperatura o diferentes exigencias de suministración.

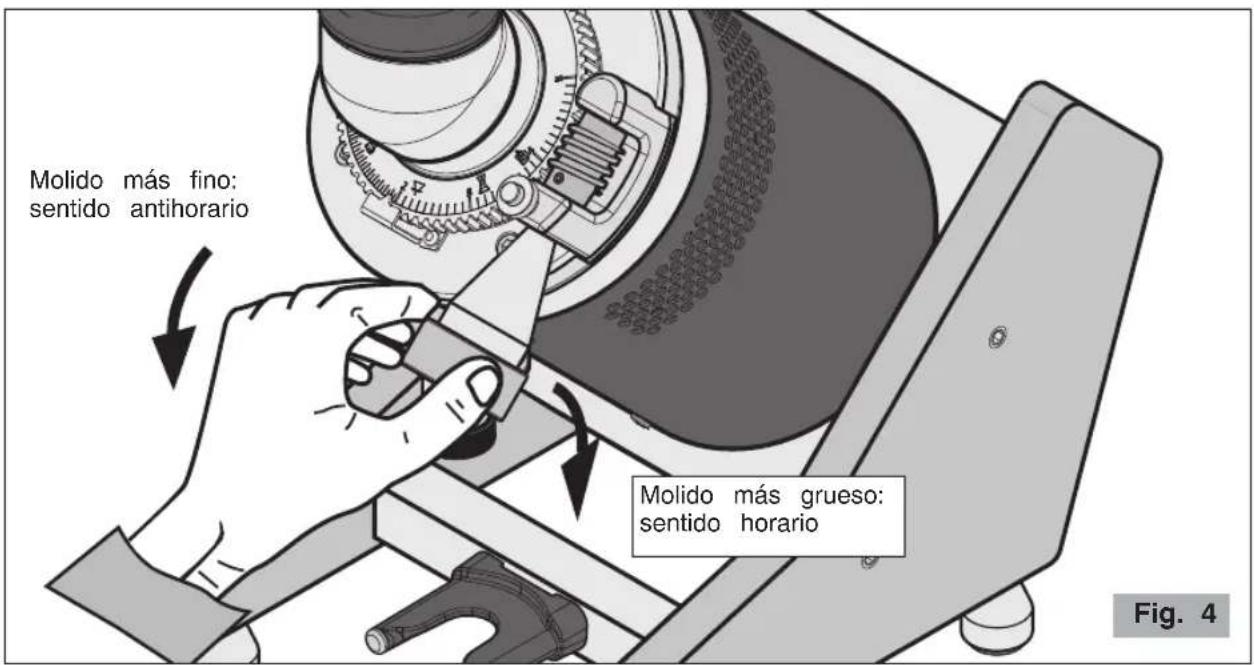

Otra corrección del grado de molido se puede efectuar girando la perilla de regulación del mol (6 Fig. 1) (véase Fig. 4).

• Para obtener un molido más fino se tiene que mover la perilla en sentido antihorario.
• Para obtener un molido más grueso se tiene que mover la perilla en sentido horario.

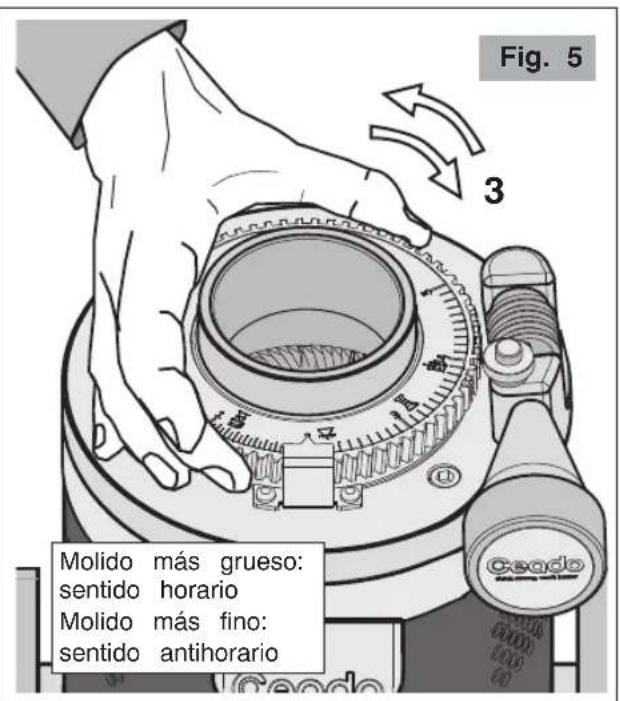

Es posible acelerar las operaciones de regulación girando directamente el anillo dentado de regulación del molido (4 Fig. 1) (véase Fig. 5 - 1, 2, 3), tras haberla desbloqueada previa girando y presionando el botón de desbloqueo (5 Fig. 1) y alejando el bloqueo de regulación

Recordar, al finalizar la regulación, que es necesario volver a colocar el bloqueo de regulación y volver a ajustar el botón de desbloqueo (para el reposicionamiento no es necesario mantener pulsado el botón).

Asegurarse de que los dientes del anillo encajen correctamente con el engranaje del bloqueo de regulación.

Molido más fino: sentido antihorario Molido más grueso: sentido horario Fig. 4

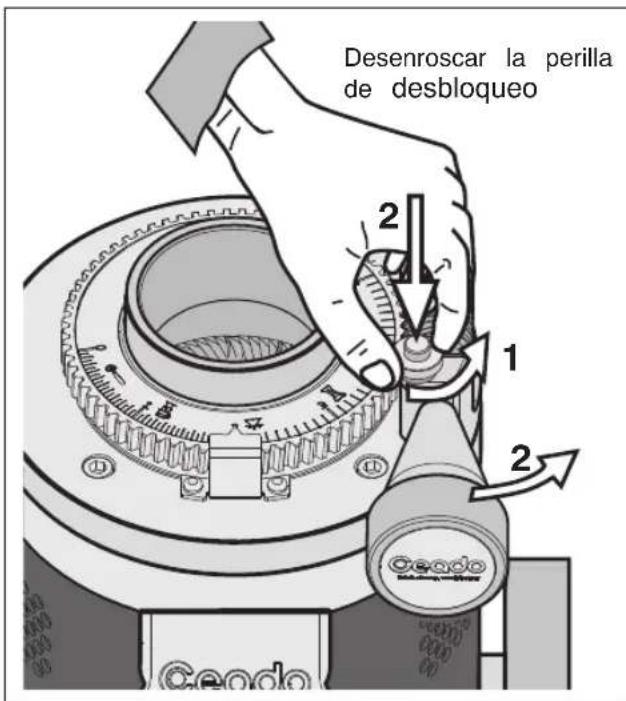

Desenroscar la perilla de desbloqueo 1 2 2

Fig. 5 3 Molido más grueso: sentido horario Molido más fino: sentido antihorario

Regulación velocidad de rotación motor

La velocidad de rotación del motor se regula en función de la calidad y del tipo de café a moler.

Para regular la velocidad de molido del café en grano, mover la perilla de regulación de la ve de rotación del motor (15 Fig. 3) aumentándola (sentido horario) o disminuyéndola (sentido anti horario).

Ventilador de refrigeración motor

Para que funcione el ventilador del motor del molinillo de café de modo continuo, accionar el interruptor de arranque/parada (14 Fig. 3).

LIMPIEZA

Mantener el aparato bien limpio y ordenado garantiza una calidad óptima de los productos y un mayor duración del aparato.

Las operaciones de limpieza del aparato deben ser realizadas por parte de personas con conocimientos y experiencia con el aparato.

Limpiar las superficies exteriores sucias de café al final de la jornada laboral (carrocería, plato, boca de descarga etc.).

Desconectar siempre el enchufe de la unidad de control de la toma de corriente antes de efectuar la limpieza.

Para la limpieza de la base de madera, utilizar productos específicos para el tratamiento y limpieza de la madera.

No lavar nunca con chorros de agua y no inmergir nunca el aparato.

- Utilizar un pincel para limpiar las zonas más escondidas en su interno.

MANTENIMIENTO

El mantenimiento tiene que ser realizado sólo por personal técnico calificado.

El cuidado de las partes del aparato, tanto mecánicas como eléctricas, es indispensable para garantizar las características de seguridad y eficiencia que lo distinguen. Para sustituir posibles partes se tienen que utilizar repuestos originales.

AVERÍAS Y SOLUCIONES

(Véase Tabla página siguiente)

En caso de malfunctionamiento, defecto en el aparato o si se sospecha de una avería después una caída, desconectar inmediatamente el enchufe de la toma de corriente.

Si no se logra solucionar la avería, después de haber consultado la siguiente tabla, contactar Centro de Asistencia Autorizado.

Sólo los especialistas competentes pueden efectuar intervenciones y reparaciones en el aparato.

Se declina cualquier responsabilidad debida a daños causados por reparaciones efectuadas en forma incorrecta y por personal no autorizado. En estos casos se anula la cobertura de la ga

Problema	Solución
El aparato no se enciende.	Controlar que el cable de conexión con la unidad de control 10, Fig. 2 esté insertado en el conector 18, Fig. 3.Controlar que el enchufe del cable de alimentación esté enchufado en la toma 17, Fig. 3.Controlar que el interruptor de protección de pared esté encendido.Controlar que el interruptor general del aparato esté en ON.Si el problema se presenta después de un largo período de uso intensivo o por una sobrecarga, puede ser que el motor esté en protección térmica. Esperar al menos 20 minutos y reprobar. Se puede reducir el tiempo de espera colocando el aparato en un lugar fresco.
El café no sale correctamente de la boca de descarga.	Controlar que la boca de descarga del café esté libre.
El motor se bloquea.	Si por una regulación equivocada de molido o por la presencia de un cuerpo extraño en las muelas se bloqueara el motor, probar agrandar al máximo la granulometría manipulando en sentido horario el anillo regulación del molido (4 Fig. 1).Si esto no fuera suficiente, apagar el aparato, desconectar el enchufe de alimentación y contactar al personal técnicamente calificado.

ELIMINACIÓN

Eliminación correcta de este producto (material eléctrico y electrónico de descarte)

(Aplicable en la Unión Europea y en países con sistemas de selectiva de residuos en conformidad con la directiva europea 2012/19/UE y posteriores actualizaciones)

Este producto está elaborado con materiales y piezas de gran apropiados para su reciclaje y reutilización.

Por este motivo, no debe tirar el producto a la basura domés expire su vida útil, sino que tiene que llevarlo a un lugar de y reciclaje de aparatos eléctricos y electrónicos. Esto lo indica símbolo representado a lado en el producto o en las instruccio manejo.

Consulte a las autoridades municipales acerca de los lugares de recolección de su localidad.

recogida calidad tica cuando recolección el meses t

CONDICIONES DE GARANTÍA

Este producto garantiza los defectos de materiales o de construcción.

El período de garantía puede variar según las leyes locales o usos comerciales del país dond comercializa el producto. Por lo tanto, le rogamos que se ponga en contacto con el distribuido el que ha adquirido el producto.

En el periodo de garantía este producto se podrá arreglar o sustituir, según la decisión del pro sin añadir costes solo si ha sido utilizado de acuerdo con las instrucciones en el presente ma de uso y mantenimiento.

Si el producto necesitara operaciones de mantenimiento o reparación en el periodo cubierto por garantía, le rogamos que se ponga en contacto con el distribuidor para las instrucciones correspondientes al envío. El producto tiene que enviarse en su embalaje original o en un eml adecuado.

Esta garantía no se aplica en caso de abuso, utilización impropia o si se han efectuado reparaciones no autorizadas. Además, esta garantía no se aplica a las partes del producto sometidas a desgaste como por ejemplo las muelas y a las partes eléctricas.

La garantía cubre limitadamente los costes de reparación, sustitución del producto o de las par defectuosas, o un importe igual al precio pagado por la compra. Se excluyen otras solicitudes daños.

Las instrucciones anteriormente indicadas tienen que ser respetadas, en caso contrario se anula la garantía y las responsabilidades del constructor.

De cualquier modo, estas instrucciones no pueden cubrir todas las posibles situaciones, por lo tanto se aconseja el uso responsable del aparato.
