E37ZHero - Macchina da caffè Ceado - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Macinacaffè professionale a dose singola
Marca	Ceado
Modello	E37Z Hero
Categoria	Macchina da caffè
Utilizzo	Uso professionale in interni
Alimentazione elettrica	220-240 V ~ 50/60 Hz (controllare l'etichetta)
Protezione elettrica	Messa a terra e interruttore differenziale richiesti
Temperatura ambiente	Da 10 °C a 32 °C
Livello sonoro	Inferiore a 70 dB
Funzione principale	Macinatura di chicchi di caffè in dose singola
Regolazione della macinatura	Anello dentato + manopola di regolazione fine
Regolazione velocità motore	Manopola rotante (variabile)
Ventilatore di raffreddamento	Sì, interruttore separato
Sistema vuoto-bocca	Sì, integrato
Soffietto e raccoglitore	Rimovibili per pulizia
Forchetta di supporto	Rimovibile, tenuta da calamita
Pulizia	Superficie esterna quotidiana, spazzola per l'interno
Manutenzione	Da personale qualificato solo
Pezzi di ricambio	Originali obbligatori (macine, componenti elettrici, ecc.)
Sicurezza	Interruttore ON-OFF, protezione termica motore
Garanzia	Contro difetti di materiali e fabbricazione (durata secondo il paese)
Conformità	CE, Direttiva 2012/19/UE (RAEE)

Domande frequenti - E37ZHero Ceado

Come regolare la macinatura sul Ceado E37Z Hero?

Utilizzare l'anello dentato (4, Fig. 1) e la manopola di regolazione (6, Fig. 1). Per una macinatura più fine, ruotare in senso antiorario; per una macinatura più grossa, ruotare in senso orario. È possibile accelerare la regolazione sbloccando l'anello con il pulsante di sblocco (5, Fig. 1). Assicurarsi che i denti dell'anello si innestino correttamente dopo la regolazione.

Qual è la procedura di pulizia consigliata?

Scollegare sempre l'apparecchio prima della pulizia. Pulire le superfici esterne e le parti a contatto con il caffè (soffietto, bocca di uscita) alla fine di ogni giornata. Utilizzare una spazzola per le zone difficili da raggiungere. Non lavare mai con getti d'acqua e non immergere mai l'apparecchio in acqua. Per la base in legno, utilizzare prodotti specifici per legno.

Cosa fare se il motore non si avvia?

Verificare che il cavo di collegamento (10, Fig. 2) sia ben inserito nel connettore (18, Fig. 3). Assicurarsi che la spina di alimentazione sia inserita e che l'interruttore ON-OFF (16, Fig. 3) sia su '1'. Controllare il disgiuntore di rete. Se il problema si verifica dopo un uso intensivo, il motore potrebbe essere in protezione termica: attendere almeno 20 minuti in un luogo fresco prima di riprovare.

Posso usare questo apparecchio per altro oltre al caffè?

No. Questo apparecchio è progettato esclusivamente per macinare chicchi di caffè. Qualsiasi altro uso può essere pericoloso e annulla la garanzia.

Come cambiare le macine?

La sostituzione delle macine deve essere effettuata esclusivamente da personale tecnico qualificato. Utilizzare sempre ricambi originali. Contattare un Centro di Assistenza Autorizzato.

Quale tensione di alimentazione è richiesta?

La tensione deve corrispondere a quella indicata sull'etichetta dell'apparecchio. In genere, è 220-240 V ~ 50/60 Hz. L'impianto elettrico deve includere una messa a terra e un interruttore differenziale.

L'apparecchio è in garanzia?

Sì, questo prodotto è garantito contro qualsiasi difetto di materiali o di fabbricazione. La durata della garanzia varia in base al paese. Contattare il rivenditore per i dettagli. La garanzia non copre l'usura (macine, componenti elettrici) né le riparazioni non autorizzate.

Come smaltire l'apparecchio a fine vita?

Non gettare l'apparecchio con i rifiuti domestici. Deve essere conferito in un centro di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche (conformemente alla Direttiva 2012/19/UE). Informarsi presso il proprio comune per i punti di raccolta locali.

Perché il caffè non esce correttamente dalla bocca di uscita?

Verificare che la bocca di uscita non sia ostruita. Se il problema persiste, provare ad aumentare la granulometria ruotando l'anello di regolazione in senso orario. Se il motore si blocca, spegnere immediatamente l'apparecchio e contattare un tecnico qualificato.

Posso usare un adattatore o una presa multipla?

No. Evitare l'uso di adattatori e prese multiple. Collegare direttamente il cavo di alimentazione a una presa protetta da un interruttore magnetotermico o da fusibili.

MANUALE UTENTE E37ZHero Ceado

Il macinacaffè modello E37Z-Hero è un apparecchio professionale per la macinatura di caffè in dose singola e la distribuzione dello stesso attraverso una bocchetta erogatrice.

Come tutti gli elettrodomestici deve essere utilizzato con particolare prudenza per evitare lesioni a persone e danni all'apparecchio.

Leggere perciò con cura le presenti istruzioni per l'uso prima della messa in funzione ed attener alle prescrizioni relative alla sicurezza.

È possibile ottenere la dichiarazione di conformità CE contattando il produttore all'indirizzo indicato sulla targhetta del prodotto.

Non utilizzare l'apparecchio se non si conoscono adeguatamente le istruzioni per l'uso!

1

Pagina 4

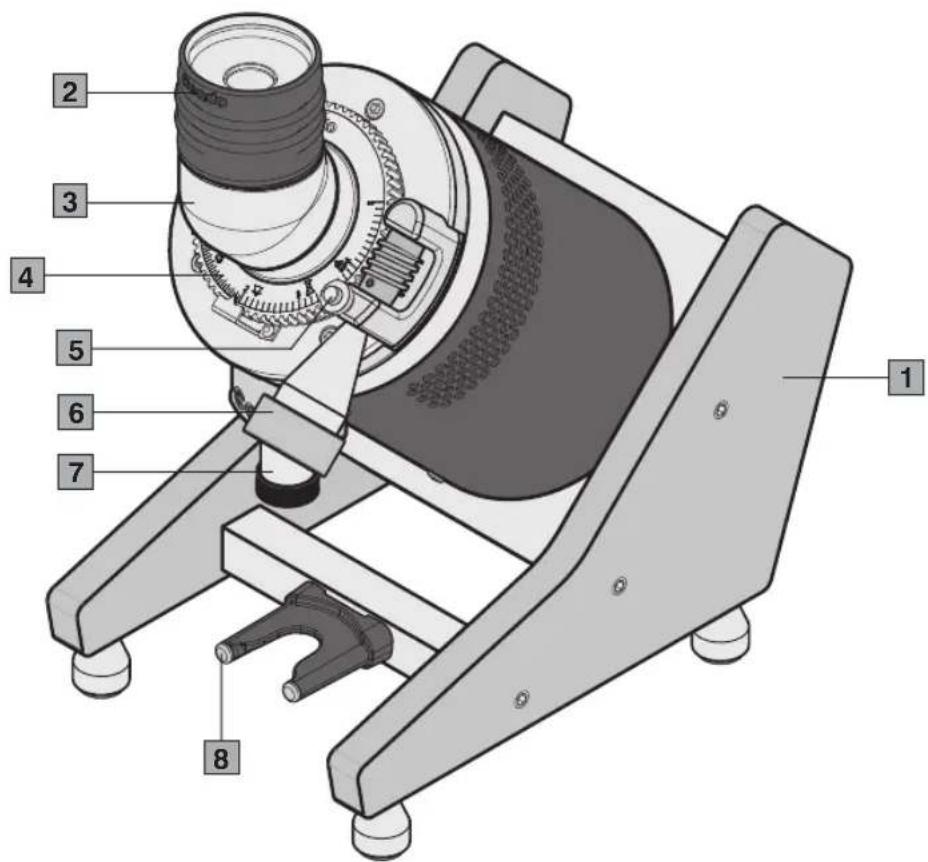

COFFEE GRINDER E37Z-Hero

Ghiera dentata regolazione macinatura

Pulsante di sblocco ghiera per regolazione rapida

Manopola regolazione macinatura

Bocchetta erogatrice

Forcella di appoggio (amovibile)

Sistema svuota bocchetta erogatrice

Cavo di collegamento con l'unità di controllo

Unità di controllo

Spia accensione motore

Interruttore avvio/arresto motore

Interruttore avvio/arresto ventola di raffreddamento

Manopola regolazione velocita di rotazione motore

Interruttore ON-OFF (I-O)

Presa per il cavo di alimentazione

Connettore per il collegamento con il cavo dell'apparecchio

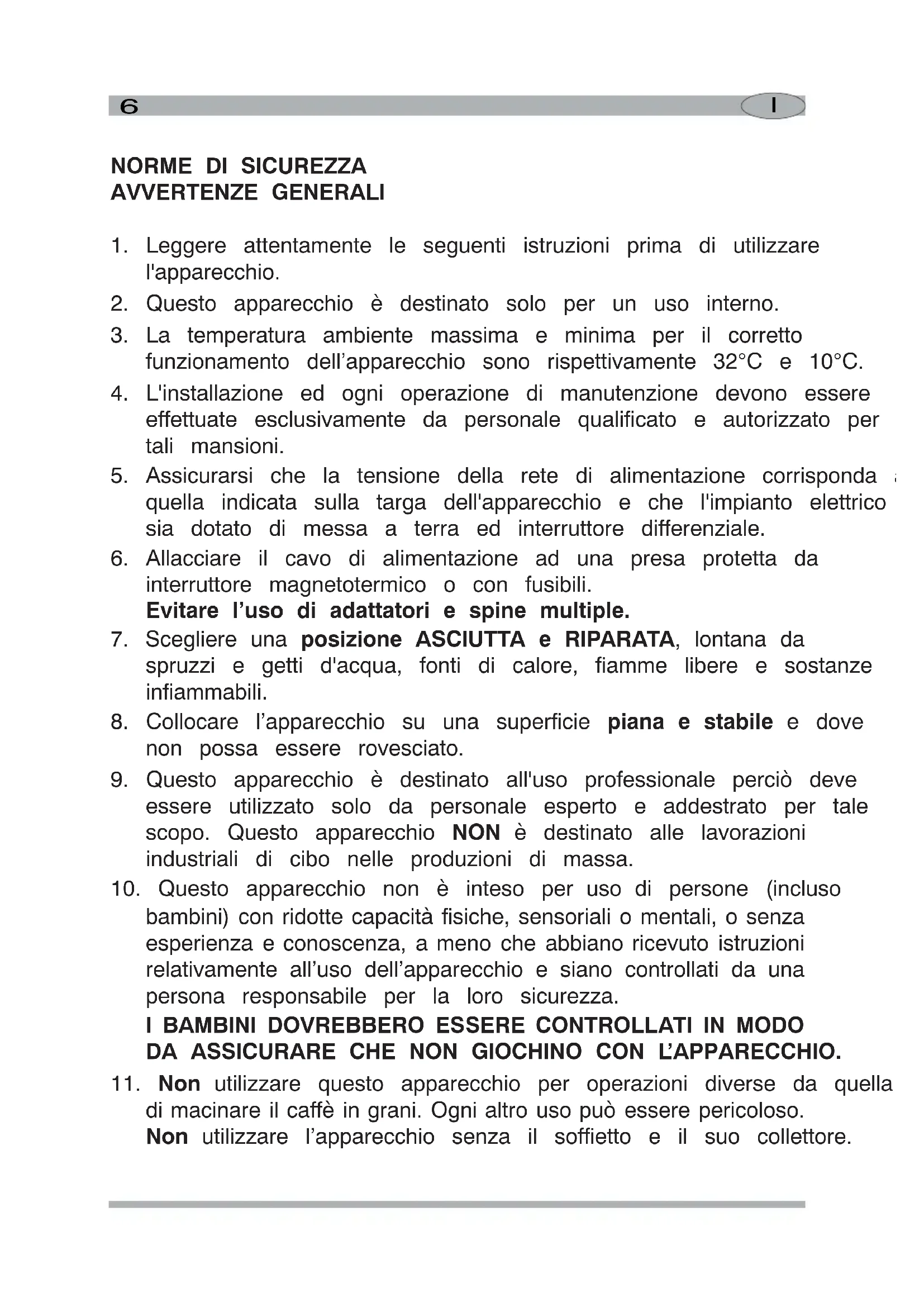

1. Leggere attentamente le seguenti istruzioni prima di utilizzare l'apparecchio.
2. Questo apparecchio è destinato solo per un uso interno.
3. La temperatura ambiente massima e minima per il corretto funzionamento dell'apparecchio sono rispettivamente 32°C e 10°C.
4. L'installazione ed ogni operazione di manutenzione devono essere effettuate esclusivamente da personale qualificato e autorizzato per tali mansioni.
5. Assicurarsi che la tensione della rete di alimentazione corrisponda quella indicata sulla targa dell'apparecchio e che l'impianto elettrico sia dotato di messa a terra ed interruttore differenziale.
6. Allacciare il cavo di alimentazione ad una presa protetta da interruttore magnetotermico o con fusibili.

Evitare l'uso di adattatori e spine multiple.

1. Scegliere una posizione ASCIUTTA e RIPARATA, lontana da spruzzi e getti d'acqua, fonti di calore, fiamme libere e sostanze infiammabili.

2. Collocare l'apparecchio su una superficie piana e stabile e dove non possa essere rovesciato.

3. Questo apparecchio è destinato all'uso professionale perciò deve essere utilizzato solo da personale esperto e addestrato per tale scopo. Questo apparecchio NON è destinato alle lavorazioni industriali di cibo nelle produzioni di massa.

4. Questo apparecchio non è inteso per uso di persone (incluso bambini) con ridotte capacità fisiche, sensoriali o mentali, o senza esperienza e conoscenza, a meno che abbiano ricevuto istruzioni relativamente all'uso dell'apparecchio e siano controllati da una persona responsabile per la loro sicurezza.

I BAMBINI DOVREBBERO ESSERE CONTROLLATI IN MODO DA ASSICURARE CHE NON GIOCHINO CON L'APPARECCHIO.

1. Non utilizzare questo apparecchio per operazioni diverse da quella di macinare il caffè in grani. Ogni altro uso può essere pericoloso. Non utilizzare l'apparecchio senza il soffietto e il suo collettore.

2. Lavorare sempre in condizioni di sicurezza, evitare di usare l'apparecchio con le mani o i piedi bagnati e all'aperto.

3. Conservare l'imballaggio originale per un eventuale futuro impiego. È infatti il mezzo più adatto per una corretta protezione dagli urti durante il trasporto.
4. In caso di incendio utilizzare estintori ad Anidride Carbonica (CO Non utilizzare acqua o estintori a polvere.
5. Non immergere mai l'apparecchio nell'acqua!
6. È severamente vietato smontare l'apparecchio o cercare di intervenire in qualsiasi modo all'interno dello stesso.
7. Staccare sempre la spina dalla presa di corrente prima di ogni operazione di manutenzione e pulizia e quando l'apparecchio non in uso.
8. Non spostare l'apparecchio tirandolo per il cavo. Non scollegare mai la spina tirandola per il cavo o toccandola con le mani bagi

Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.

1. Non operare mai con l'apparecchio danneggiato o con parti allentate ma rivolgersi subito ad un Centro di Assistenza Autorizzato.
2. Rumorosità: l'apparecchio non supera i 70 dB.

L'apparecchio rispetta il regolamento europeo CE 1935/2004 e successivi aggiornamenti.

Nota: A causa dell'esecuzione di controlli statistici di prodotto, l'apparecchio potrebbe pervenire sporco di caffè.

CONSERVARE QUESTE ISTRUZIONI

Per la consultazione in linea di queste istruzioni, visitare il sito www.ceado.com

CE

La dichiarazione di conformità CE di questo apparecchio è disponibile nella sezione Prodotti del nostro sito web www.ceado.com.

INSTALLAZIONE

Prima di installare l'apparecchio attenersi scrupolosamente alle Norme di sicurezza sopra indicate.

Per l'installazione dell'apparecchio è necessaria la presenza di personale qualificato che sia in grado di controllare il grado di macinatura del caffè.

1. Assicurarsi che la tensione della rete di alimentazione corrisponda a quella indicata sulla targa dell'apparecchio e che l'impianto elettrico sia dotato di messa a terra ed interruttore differenziale.
2. Scegliere una posizione ASCIUTTA e RIPARATA, lontana da spruzzi e getti d'acqua, fonti di calore, fiamme libere e sostanze infiammabili.
   Collocare l'apparecchio su un piano orizzontale stabile dove non possa essere rovesciato.
3. Posizionare la forcella di appoggio, il collettore e il soffietto nel loro alloggiamento.
4. Collegare il cavo di collegamento con l'unità di controllo 10, Fig. 2 con il connettore 18, Fig
5. Collegare il cavo di alimentazione con la presa 17, Fig. 3.

Prima di collegare la spina alla presa di corrente accertarsi che l'interruttore ON-OFF (16 sia in posizione "O" di spento.

1. Allacciare il cavo di alimentazione ad una presa protetta da interruttore magnetotermico o con fusibili.

Evitare l'uso di adattatori e spine multiple.

1. Distendere il cavo di alimentazione e il cavo di collegamento con l'unità di controllo per l'inte lunghezza. Non farli passare in corrispondenza di spigoli taglienti o superfici calde. Evitare di metterli a contatto con olio. Evitare che il cavo di alimentazione e il cavo di collegamento con l'unità di controllo pendano liberamente dal piano di appoggio dell'apparecchio.

PREPARAZIONE E USO

Al primo utilizzo: sciacquare con acqua corrente tutti gli elementi a contatto con gli alimenti: soffietto, collettore, bocchetta erogatrice.

ACCENSIONE

1 Portare l'interruttore ON-OFF sulla posizione "I" (16 Fig. 3).
2 Avviare il motore con l'interruttore di avvio/arresto (13 Fig. 3).

Avviare sempre il motore del macinacaffè prima di introdurre i chicchi di caffè nel soffiett (funzionamento a vuoto).

3 Regolare la velocità di rotazione del motore con la manopola di regolazione (15 Fig. 3).
4 Posizionare la coppa porta-filtro sopra la forcella (8 Fig. 1). Se si vuole versare il caffè in altro recipiente, togliere la forcella tirandola verso l'esterno con due mani (la forcella è mantenuta in posizione tramite un magnete) e posizionare il recipiente.
5 Per ridurre l'elettricità statica (presente soprattutto in alcune tipologie di caffè) applicare 2-3 spruzzi d'acqua mediante la boccetta spray fornito in dotazione sui chicchi pronti per la macinatura.
6 Versare la quantità desiderata di chicchi di caffè nell'imbocco del soffietto (2 Fig. 1).
7 Dopo che tutti i chicchi di caffè siano stati completamente macinati, colpire il soffietto (2 F con il palmo della mano, assicurandosi di coprire completamente suo imbocco. Per far scendere completamente tutto il caffè macinato, tirare verso il basso e rilasciare 2 o 3 vol sistema svuota bocchetta erogatrice (9 Fig. 2).
8 Fermare il motore con l'interruttore di avvio/arresto (13 Fig. 3).

REGOLAZIONE MACINATURA

L'apparecchio esce già dalla fabbrica con una regolazione di massima, ma può presentarsi la n° di regolare ulteriormente il grado di macinatura a causa di vari fattori esterni come il tipo di r utilizzata, l'umidità, la temperatura o esigenze di erogazione diverse.

Un'ulteriore correzione del grado di macinatura è possibile ruotando la manopola di regolazione macinatura (6 Fig. 1) (vedere Fig. 4).

• Per ottenere una macinatura più fina si deve muovere la manopola in senso antiorario.
• Per ottenere una macinatura più grossa si deve muovere la manopola in senso orario.

È possibile velocizzare le operazioni di regolazione ruotando direttamente la ghiera dentata (Fig. 1) (vedere Fig. 5 - 1, 2, 3), dopo averla preventivamente sbloccata svitando e premen pulsante di sblocco (5 Fig. 1) e allontanando il blocco di regolazione.

Ricordarsi, alla fine della regolazione, di riposizionare il blocco di regolazione e di avvitare completamente il pulsante di sblocco (per il riposizionamento non serve tener premuto il pulsante).

Assicurarsi che i denti della ghiera si incastrino correttamente con l'ingranaggio del blocco regolazione.

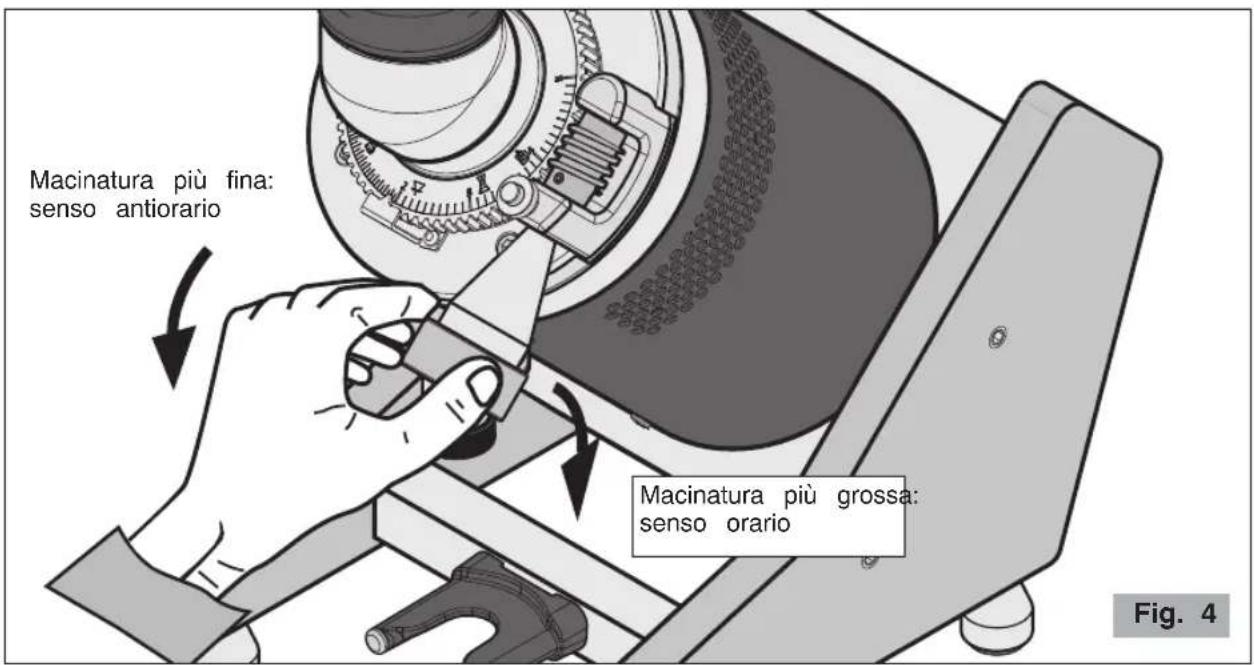

Macinatura più fina: senso antiorario Macinatura più grossa: senso orario Fig. 4

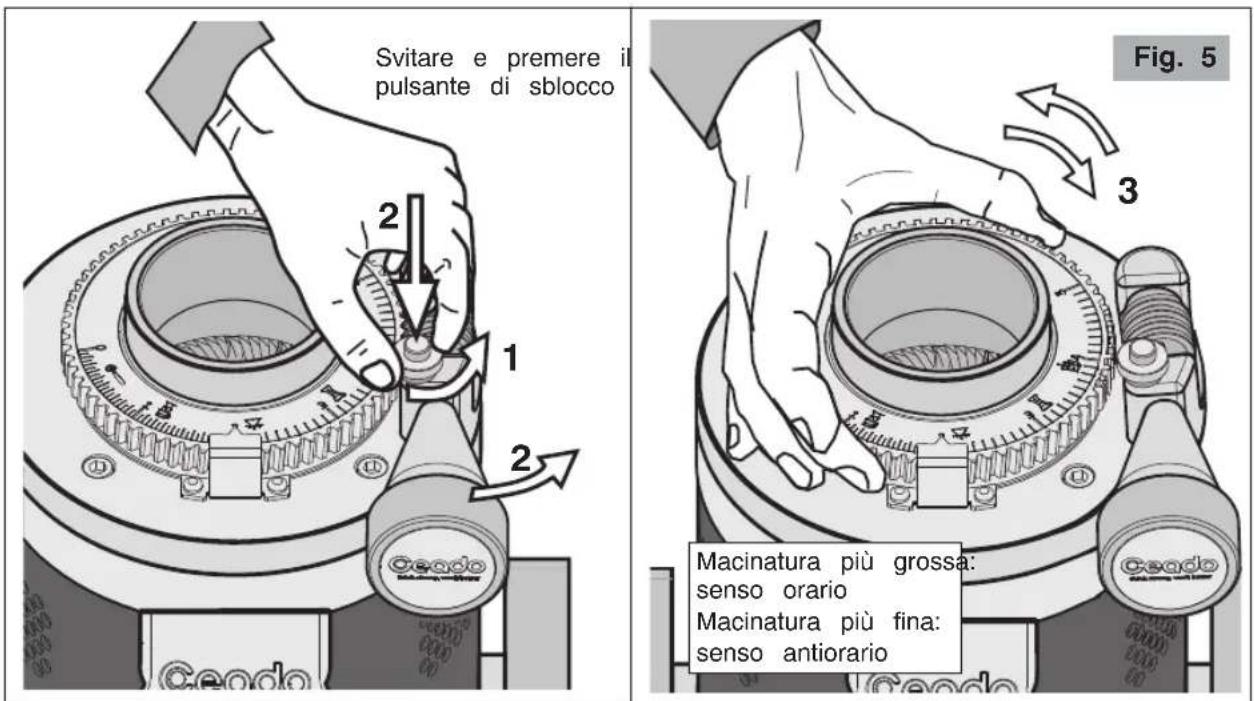

Svitare e premere il pulsante di sblocco Fig. 5 1 2 3 Macinatura più grossa: senso orario Macinatura più fina: senso antiorario

Regolazione velocità di rotazione motore

La velocità di rotazione del motore si regola in funzione della qualità e del tipo di caffè da macinare.

Per regolare la velocità di macinatura dei chicchi di caffè, agire sulla manopola di regolazione d velocità di rotazione del motore (15 Fig. 3) aumentandola (senso orario) o diminuendola (senso antiorario).

Ventola di raffreddamento motore

Per fare funzionare la ventola del motore del macinacaffè in modo continuo agire sull'interruttore avvio/arresto (14 Fig. 3).

PULIZIA

Mantenere l'apparecchio ben pulito ed in ordine garantisce una qualità ottimale dei prodotti e un maggiore durata dell'apparecchio stesso.

Le operazioni di pulizia dell'apparecchio devono essere eseguite da persone con conoscenza ed esperienza pratica dell'apparecchio.

Pulire alla fine di ogni giorno di lavoro le superfici esterne e sporche di caffè (soffietto, bocchetta erogatrice etc.).

Scollegare sempre la spina dell'unità di controllo dalla presa di corrente prima di effettuare la pulizia.

Per la pulizia della base in legno, utilizzare prodotti specifici per il trattamento e la pulizia del legno.

Non lavare mai con getti d'acqua e non immergere mai l'apparecchio.

- Utilizzare un pennello per pulire le zone più nascoste al suo interno.

MANUTENZIONE

La manutenzione deve essere una prerogativa esclusiva del personale tecnico qualificato.

La cura delle parti dell'apparecchio, sia meccaniche che elettriche, è indispensabile per garantire doti di sicurezza ed efficienza che lo contraddistinguono. Le eventuali parti da sostituire devono essere sempre ricambi originali.

GUASTI E RIMEDI

(Vedi Tabella pagina seguente)

In caso di malfunzionamento, difetto all'apparecchio o se si sospetta un guasto in seguito a ur caduta, staccare immediatamente la spina dalla presa di corrente.

Se non si riesce ad eliminare il guasto, attenendosi alle indicazioni della tabella che segue, riv ad un centro di Assistenza Autorizzato.

Soltanto gli specialisti competenti possono effettuare interventi e riparazioni sull'apparecchio.

Si declina ogni responsabilità per danni causati da riparazioni eseguite non correttamente e da personale non autorizzato. In questi casi viene a decadere la copertura della garanzia.

Problema	Soluzione
L'apparecchio non si accende.	Controllare che il cavo di collegamento con l'unità di controllo 10, Fig. 2 sia inserito nel connettore 18, Fig. 3.Controllare che la spina del cavo di alimentazione sia inserito nella presa 17, Fig. 3.Controllare che l'interruttore di protezione a muro sia acceso.Controllare che l'interruttore dell'apparecchio sia su ON.Se il problema si manifesta dopo un lungo periodo di uso intensivo, o ad un sovraccarico, è possibile che il motore sia in protezione termica! Attendere almeno 20 minuti e riprovare. Si può ridurre il tempo di attesa posizionando l'apparecchio in un posto fresco.
Il caffè non esce correttamente dalla bocchetta erogatrice.	Verificare che la bocchetta erogatrice del caffè sia libera.
Il motore si blocca.	Se a causa di una errata regolazione di macinatura presenza di un corpo estraneo nelle macine dovesse bloccarsi il motore, provare ad allargare al massimo la granulometria manovrando in senso orario la ghiera di regolazione (4 Fig. 1).Se questo non fosse sufficiente, allora spegnere l'apparecchio, staccare la spina di alimentazione e rivolgersi a personale tecnicamente qualificato.

SMALTIMENTO

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nei paesi dell'Unione Europea ed in quelli con sistema di raccolta differenziata in conformità con la direttiva europea 2012/19/UE e successivi aggiornamenti)

Questo prodotto è stato realizzato con materiali e componenti di prima qualità adatti al riciclaggio e riutilizzabili.

Non gettare pertanto l'apparecchio nei normali rifiuti domestici quando è arrivato il momento di smaltirlo bensì consegnarlo presso i punti di raccolta per il riciclaggio di apparecchi elettrici ed elettronici. Cio viene indicato dal simbolo raffigurato a lato sul prodotto e nelle istruzioni per l'uso.

Informarsi sui punti di raccolta pubblici presso il proprio comune.

ma di /19/UE li prima uando unti di o viene zioni per .

CONDIZIONI DI GARANZIA

Questo prodotto è garantito per difetti dei materiali o di costruzione.

Il periodo di garanzia può variare in base a leggi locali o usi commerciali del paese in cui il viene commercializzato. Si prega pertanto di contattare il rivenditore presso il quale è stato acquistato il prodotto.

Nel periodo di garanzia questo prodotto potrà essere riparato o sostituito, a giudizio del produttore senza costi aggiuntivi solo nel caso in cui esso sia stato utilizzato secondo quanto prescritto da presente manuale d'uso e manutenzione.

Nel caso in cui questo prodotto necessiti di manutenzione o riparazione nel periodo coperto da garanzia, si prega di contattare il rivenditore per le istruzioni per la spedizione. Il prodotto dovr essere spedito nel suo imballo originale o in un imballo adeguato.

Questa garanzia non si applica nei casi di abuso, improprio utilizzo o nel caso di riparazione autorizzata. Questa garanzia non si applica inoltre a quelle parti del prodotto soggette ad usura ad esempio le macine e alle parti elettriche.

La garanzia copre limitatamente i costi di riparazione o sostituzione del prodotto o delle sue pa difettate, o un ammontare pari al prezzo pagato per l'acquisto. Sono da escludere ulteriori richie di danni.

Le istruzioni sopra riportate devono essere osservate pena la decadenza della garanzia e delle responsabilità del costruttore.

In ogni caso queste istruzioni non possono coprire ogni possibile condizione per cui si raccomanda l'uso responsabile dell'apparecchio.

COFFEE GRINDER E37Z-Hero

Main parts (Fig. 1, Fig. 2, Fig. 3)
