| Tipo de producto | Aspirador de agua y polvo, clase de polvo M |
| Marca | Kärcher |
| Modelo | IVM 60242 M ACD WS |
| Dimensiones (L × A × Al) | 1020 × 680 × 1490 mm |
| Peso | 108 kg |
| Alimentación | 220-240 V, 50-60 Hz, 1 fase, 2100 W (máx. 2400 W) |
| Volumen del depósito | 60 L |
| Volumen del depósito de líquido inerte | 20 L |
| Volumen de aspiración | 8 L |
| Depresión máx. | 25,4 kPa |
| Caudal de aire | 2 × 74 L/s |
| Superficie de filtración | 2,24 m² |
| Conexión de manguera de aspiración | DN40/50 (adaptable DN70) |
| Funciones principales | Aspiración en seco y húmedo, polvos combustibles clase M, uso industrial |
| Mantenimiento y limpieza | Vaciado del colector después del uso, limpieza con paño húmedo, reemplazo regular del filtro principal y de la microfibra |
| Seguridad | Conexión equipotencial, freno de estacionamiento, protección IPX4, clase de protección I |
| Piezas de repuesto y reparabilidad | Filtro principal (ref. 9.439-542.0), microfibra (ref. 9.990-103.0), cable de red (ref. 6.650-035.0) |
| Información general | Uso profesional e industrial, conforme EN 60335-2-69, garantía según condiciones Kärcher |
Preguntas frecuentes - IVM 60242 M ACD WS Kärcher
Preguntas de los usuarios sobre IVM 60242 M ACD WS Kärcher
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Aspiradora en formato PDF gratis! Encuentra tus instrucciones IVM 60242 M ACD WS - Kärcher y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. IVM 60242 M ACD WS de la marca Kärcher.
MANUAL DE USUARIO IVM 60242 M ACD WS Kärcher
Índice de contenidos
Avisos generales.... 57
Instrucciones de seguridad ..... 57
Uso previsto 59
Protección del medioambiente...... 60
Accesorios y recambios 60
Alcance del suministro 60
Descripción del equipo.... 60
Símbolos en el equipo.... 61
Puesta en funcionamiento.... 61
Funcionamiento.... 63
Transporte.... 66
Almacenamiento 66
Conservación y mantenimiento...... 66
Ayuda en caso de fallos.... 68
Eliminación de residuos 69
Garantía 69
Datos técnicos.... 69
Declaración de conformidad UE ..... 70
Avisos generales
Antes de usar su equipo por primera vez, lea el presente
manual original, proceda siempre según sus indicaciones y guárdelo para usos posteriores o para el siguiente propietario.
- Antes de la primera puesta en funcionamiento lea sin falta las instrucciones de uso y las instrucciones de seguridad n.º 5.956-249.0.
- En caso de no respetar el manual de instrucciones o las instrucciones de seguridad, se pueden causar daños al equipo y crear peligros para el operario y otras personas.
- Informe inmediatamente a su distribuidor si se han producido daños durante el transporte.

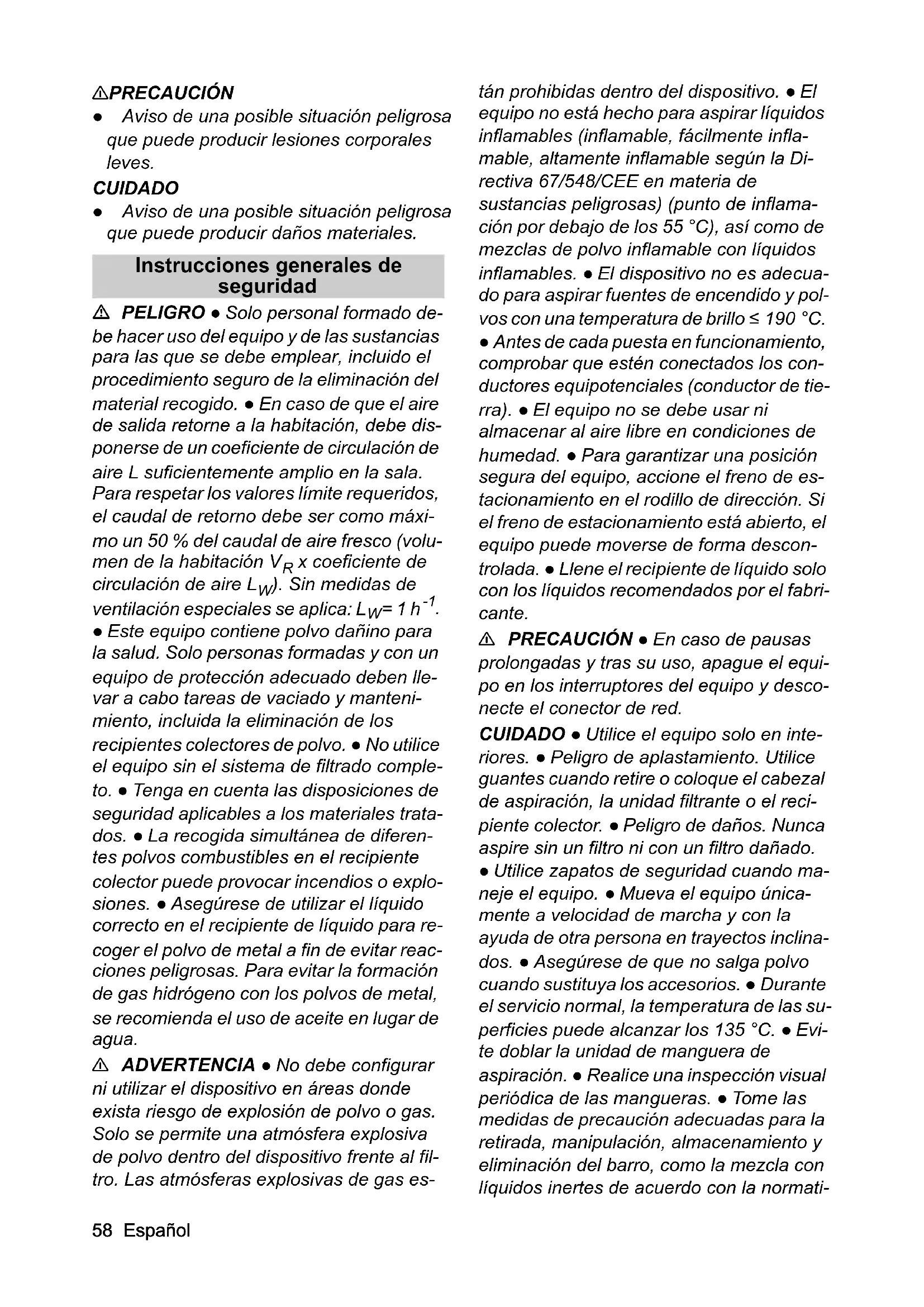

Instrucciones de seguridad
Niveles de peligro
⚠️ PELIGRO
- Aviso de un peligro inminente que produce lesiones corporales graves o la muerte.
ADVERTENCIA
- Aviso de una posible situación peligrosa que puede producir lesiones corporales graves o la muerte.
⚠PRECAUCIÓN
- Aviso de una posible situación peligrosa que puede producir lesiones corporales leves.
CUIDADO
- Aviso de una posible situación peligrosa que puede producir daños materiales.
Instrucciones generales de seguridad
⚠ PELIGRO • Solo personal formado debe hacer uso del equipo y de las sustancias para las que se debe emplear, incluido el procedimiento seguro de la eliminación del material recogido. • En caso de que el aire de salida retorne a la habitación, debe disponerse de un coeficiente de circulación de aire L suficientemente amplio en la sala. Para respetar los valores límite requeridos, el caudal de retorno debe ser como máximo un 50 % del caudal de aire fresco (volumen de la habitación V_R x coeficiente de circulación de aire L_W ). Sin medidas de ventilación especiales se aplica: L_W = 1 h^-1 .
- Este equipo contiene polvo dañino para la salud. Solo personas formadas y con un equipo de protección adecuado deben llevar a cabo tareas de vaciado y mantenimiento, incluida la eliminación de los recipientes colectores de polvo. • No utilice el equipo sin el sistema de filtrado completo. • Tenga en cuenta las disposiciones de seguridad aplicables a los materiales tratados. • La recogida simultánea de diferentes polvos combustibles en el recipiente colector puede provocar incendios o explosiones. • Asegúrese de utilizar el líquido correcto en el recipiente de líquido para recoger el polvo de metal a fin de evitar reacciones peligrosas. Para evitar la formación de gas hidrógeno con los polvos de metal, se recomienda el uso de aceite en lugar de agua.
⚠ ADVERTENCIA • No debe configurar ni utilizar el dispositivo en áreas donde exista riesgo de explosión de polvo o gas. Solo se permite una atmósfera explosiva de polvo dentro del dispositivo frente al filtro. Las atmósferas explosivas de gas es-
tán prohibidas dentro del dispositivo. • El equipo no está hecho para aspirar líquidos inflamables (inflamable, fácilmente inflamable, altamente inflamable según la Directiva 67/548/CEE en materia de sustancias peligrosas) (punto de inflamación por debajo de los 55 °C), así como de mezclas de polvo inflamable con líquidos inflamables. • El dispositivo no es adecuado para aspirar fuentes de encendido y polvos con una temperatura de brillo ≤ 190 °C. • Antes de cada puesta en funcionamiento, comprobar que estén conectados los conductores equipotenciales (conductor de tierra). • El equipo no se debe usar ni almacenar al aire libre en condiciones de humedad. • Para garantizar una posición segura del equipo, accione el freno de estacionamiento en el rodillo de dirección. Si el freno de estacionamiento está abierto, el equipo puede moverse de forma descontrolada. • Llene el recipiente de líquido solo con los líquidos recomendados por el fabricante.
⚠️ PRECAUCIÓN • En caso de pausas prolongadas y tras su uso, apague el equipo en los interruptores del equipo y desconecte el conector de red.
CUIDADO • Utilice el equipo solo en interiores. • Peligro de aplastamiento. Utilice guantes cuando retire o coloque el cabezal de aspiración, la unidad filtrante o el recipiente colector. • Peligro de daños. Nunca aspire sin un filtro ni con un filtro dañado. • Utilice zapatos de seguridad cuando maneje el equipo. • Mueva el equipo únicamente a velocidad de marcha y con la ayuda de otra persona en trayectos inclinados. • Asegúrese de que no salga polvo cuando sustituya los accesorios. • Durante el servicio normal, la temperatura de las superficies puede alcanzar los 135 °C. • Evite doblar la unidad de manguera de aspiración. • Realice una inspección visual periódica de las mangueras. • Tome las medidas de precaución adecuadas para la retirada, manipulación, almacenamiento y eliminación del barro, como la mezcla con líquidos inertes de acuerdo con la normati-
va local. • El gas hidrógeno es inflamable y puede producirse al recoger ciertos materiales como el aluminio, el magnesio, etc. La válvula evita la acumulación de gas hidrógeno en el interior del recipiente de líquido. Limpie e inspeccione la válvula con regularidad y compruebe si hay signos de daños. • Asegure una ventilación suficiente del lugar de emplazamiento para reducir la concentración de hidrógeno. • Vacíe el recipiente de suciedad después de cada uso y cuando esté lleno de barro para reducir la formación de gas hidrógeno.
Conexión eléctrica
El equipo solo puede conectarse a una conexión eléctrica instalada por un instalador electricista conforme a IEC 60364. Para los valores de conexión, véase Datos técnicos y la placa de características.
⚠️ PELIGRO
Peligro de descarga eléctrica
Peligro de muerte
No dañe los cables de conexión, por ejemplo, aplastándolos, arrastrándolos o similares.
Proteja el cable frente al calor, el aceite y los cantos afilados.
Compruebe el cable de conexión de red del equipo antes de cada uso. No ponga en funcionamiento el equipo con el cable dañado. Encargue la sustitución de un cable dañado a un electricista.
Actuación en caso de emergencia
⚠️ PELIGRO
Peligro de lesiones y daños en caso de cortocircuito u otros fallos eléctricos
Peligro de choques eléctricos, peligro de quemaduras
Apagar el equipo y desenchufar el conector de red.
Actuación en caso de rotura del filtro/fuga:
-
Apagar el equipo inmediatamente.
El equipo no se puede seguir usando. -
Cambiar el filtro.
Uso previsto
El equipo está destinado para:
- La limpieza en seco y en húmedo de suelos y paredes
- La aspiración de polvos depositados secos, inflamables y peligrosos para la salud; tipo de polvo M según EN 60335-2-69
- La aspiración de sustancias no explosivas
- La aspiración de polvos inflamables de todas las clases de explosión de polvo
- La aspiración de polvo y mucha suciedad
- La absorción de polvos inflamables de una zona 22, si el equipo se instala fuera de áreas potencialmente explosivas
- La aspiración de sustancias líquidas y húmedas
- La aspiración de las siguientes sustancias solo cuando se utiliza un líquido inerte:
- Polvo de titanio
- Polvo explosivo y conductor
– Polvo de magnesio o polvo - Polvos condensados y polvos de metal explosivos procedentes de la fabricación aditiva (impresión 3D)
- Uso industrial, p. ej., en zonas de almacenamiento y fabricación
- Uso industrial, por ejemplo, en hoteles, escuelas, hospitales, fábricas, tiendas, oficinas y negocios de alquiler.
Si hay una zona clasificada Ex en el lugar de emplazamiento del equipo, debe utilizarse un equipo Ex correspondiente.
El funcionamiento correcto del equipo solo se garantiza con un ancho nominal de la manguera de aspiración de DN40 y DN50.
Cualquier otro uso se considera inadecuado.
El equipo no es apto para:
- La aspiración de fuentes de encendido y polvos con una temperatura de incandescencia de ≤190 °C
- La aspiración de sustancias explosivas o equivalentes con arreglo al artículo 1 de la Ley alemana sobre sustancias ex-
plosivas, mezclas explosivas de vapor- aire
- La aspiración de mezclas de líquidos inflamables y polvo inflamable
- La aspiración de partículas incandescentes o calientes, esto podría causar un incendio o una explosión
- La aspiración de sustancias tóxicas
- La conexión a una máquina que genere polvo
Protección del medioambiente
Los materiales de embalaje son reciclables. Eliminar los embalajes de for-espetuosa con el medioambiente.
Los equipos eléctricos y electrónicos contienen materiales reciclables y, a menudo, componentes, como baterías, acumuladores o aceite, que suponen un peligro potencial para la salud de las personas o el medio ambiente en caso de manipularse o eliminarse de forma inadecuada. Sin embargo, dichos componentes son necesarios para un funcionamiento adecuado del equipo. Los equipos identificados con este símbolo no pueden eliminarse con la basura doméstica.
Avisos sobre sustancias contenidas (REACH)
Encontrará información actualizada sobre las sustancias contenidas en: www.kaer-cher.de/REACH
Accesorios y recambios
⚠️ PELIGRO
Riesgo de explosión debido a accesorios no aprobados
Utilice únicamente accesorios aprobados por el fabricante y marcados con la etiqueta Ex para usar con el tipo 22.
Utilice únicamente accesorios y recambios originales, estos garantizan un servicio seguro y fiable del equipo.
Encontrará información sobre los accesorios y los recambios en www.kaercher.com.
Nota
El alcance del suministro no incluye ningún accesorio. Los accesorios deben pedirse por separado en función de la aplicación.
Alcance del suministro
Compruebe la integridad del alcance de suministro durante el desembalaje. En caso de daños de transporte, notifique a su distribuidor.
Descripción del equipo
Véanse las figuras en la página de gráficos
Figura A
①Chasis
②Rueda giratoria con freno de estacionamiento
③Correas de sujeción en el recipiente de suciedad
④ Recipiente de suciedad
⑤ Anillo de filtro
⑥ Portacables
⑦ Soporte para el tubo de aspiración
⑧ Bloqueo del anillo intermedio
⑨ Anillo intermedio
⑩Placa de características
⑪ Cable de red
⑫Gancho para cables
⑬Asa de transporte
⑭Asa del recipiente de suciedad
⑮ Tubuladura de aspiración sin separador húmedo
⑯Soporte de la boquilla para suelos
⑰Manómetro
⑱Asa de empuje
⑲Palanca de la limpieza del filtro
20 Interruptor del equipo de la turbina de aspiración 2
21 Interruptor del equipo de la turbina de aspiración 1
22 Cabezal de aspiración
23 Cierre del cabezal de aspiración
24 Sacudidor de filtros
25 Anillo obturador
26Filtro
27 Parada mecánica
28 Tubuladura de aspiración con separador húmedo
29 Válvula de ventilación
30 Espuma de filtro
③1 Microflies
③2 Cesta del tamiz
③3 Manguera de nivel de llenado
34 Válvula de bola
Símbolos en el equipo
El equipo es apto para aspirar polvo hasta el tipo de polvo M.
ADVERTENCIA
Daños en la piel, pulmones y ojos
Expulsión de polvo fino al realizar trabajos de vaciado, mantenimiento y eliminación de residuos
Utilice el equipo de protección indicado al realizar trabajos de vaciado y mantenimiento, incluida la eliminación de residuos del recipiente para polvo.
El equipo es apto para aspirar polvos combustibles, instalación fuera de la zona 22.
ADVERTENCIA: Este equipo no debe colocarse en ninguna zona 22. Si hay una zona 22, debe utilizarse un dispositivo Ex.
La pegatina muestra los valores de la baja presión máxima en relación con la sección transversal de la manguera utilizada. El valor actual puede leerse en el manómetro.
Para los valores aplicables a este equipo, véase el capítulo Lectura del flujo volumétrico mínimo. En caso de que quede por debajo del valor, se debe sustituir el filtro (véase el capítulo Sustituir el filtro principal). Las diferentes secciones transversales de la manguera permiten la adaptación a las diferentes secciones transversales de conexión de los accesorios.
Microvlies
(n.° de pedido 9.990-103.0)
Filtro principal
(Referencia de pedido 9.439-542.0)
Puesta en funcionamiento
ADVERTENCIA
Conductores equipotenciales no conectados correctamente
Descarga eléctrica
Antes de cada puesta en funcionamiento, comprobar que esté conectado el conductor equipotencial (conductor de tierra).
ADVERTENCIA
Peligro por polvo dañino para la salud
Enfermedades de las vías respiratorias por la inhalación de polvo.
Nunca aspire sin elemento filtrante, ya que en caso contrario sube el riesgo para la salud por la mayor salida de polvo fino.
ADVERTENCIA
Manipulación inadecuada al cerrar el recipiente de suciedad
Peligro de aplastamiento
No coloque las manos entre el recipiente de suciedad y el anillo del filtro durante el bloqueo bajo ningún concepto ni las introduzca cerca de la mecánica de elevación. Bloquee el recipiente de suciedad accionando el asa con ambas manos.
CUIDADO
Falta el elemento filtrante
Daños en el motor de aspiración
No aspire sin un elemento filtrante.
CUIDADO
Carga estática del recipiente de suciedad
Ignición de polvos
Asegúrese de que la toma de tierra del chasis está en contacto con el recipiente de suciedad.
- Coloque el equipo en posición de trabajo.
- Asegure el equipo con los frenos de estacionamiento.
- Asegúrese de que el cabezal de aspiración esté correctamente colocado.
- Llenar el recipiente de suciedad con agua o aceite (n.º de pedido 9.990-272.0) hasta la marca (véase el capítulo Llenar el recipiente de suciedad con líquido inerte).
- Conectar el terminal de tierra a la conexión equipotencial externa.
- Retirar el tapón de cierre del recipiente colector (véase el capítulo Seleccione la conexión de aspiración).
- Enchufar la manguera de aspiración en la conexión de aspiración.
- Asegurarse de que la conexión de aspiración en el anillo del filtro esté cerrada de forma estanca con un tapón de cierre (véase el capítulo Cierre de la conexión de aspiración).
- Comprobar el nivel de llenado del recipiente de suciedad (véase el capítulo Comprobación del nivel de llenado del recipiente de suciedad).
- En caso necesario, vacíe el recipiente de suciedad (véase el capítulo Vaciar el recipiente de suciedad).
- Conecte el accesorio deseado (no incluido en el alcance del suministro) a la manguera de aspiración.
12.Asegúrese de que el recipiente de suciedad está correctamente instalado.
Seleccione la conexión de aspiración
El equipo está equipado con 2 tubuladuras de aspiración.
- Tubuladura de aspiración del recipiente de suciedad
- Aspiración en seco con separador húmedo: Polvo fino, polvo
El recipiente de suciedad con función de separación en húmedo debe llenarse con el líquido inerte agua o aceite. Se recomienda el aceite con el n.º de pedido 9.990-272.0.
- Tubuladura de aspiración del anillo del filtro
Se cierra herméticamente con un tapón de cierre cuando se utiliza de la forma prevista.
No conecte dos mangueras de aspiración al aspirador al mismo tiempo.
Cuando se utiliza de la forma prevista, solo se puede utilizar la tubuladura de aspiración inferior.
Cuando se utilice el separador húmedo, la tubuladura de aspiración superior debe estar cerrada de forma estanca.
Cierre de la conexión de aspiración
ADVERTENCIA
Peligro de lesiones
Daños en la piel, pulmones y ojos por polvo fino
Tras la retirada de la manguera de aspiración, debe cerrarse la conexión de aspiración con el tapón de cierre.
Figura B
- Introduzca el tapón de cierre con precisión en la conexión de aspiración.
- Inserte el tapón de cierre hasta el tope.
- Gire el tapón de cierre hacia la derecha hasta que la conexión de aspiración esté bien cerrada.
Llenar el recipiente de suciedad con líquido inerte
Si se utiliza el recipiente de suciedad con separador húmedo, el recipiente de suciedad debe llenarse con líquido inerte antes de la puesta en funcionamiento.
ADVERTENCIA
Piezas móviles
Peligro de aplastamiento
Tenga cuidado con las piezas móviles cuando retire o introduzca la parte superior del recipiente de suciedad.
- Asegure el equipo con los frenos de estacionamiento.
Figura C
-
Tire del asa hacia arriba. El recipiente de suciedad se desbloquea y se baja.
-
Retire el recipiente de suciedad con el asa del equipo.
Figura D
- Aflojar las correas de sujeción del recipiente de suciedad.
- Retirar la parte superior del recipiente de suciedad por el asa.
- Llenar el recipiente de suciedad con el líquido inerte agua o aceite hasta que el nivel de llenado llegue a la marca del indicador del nivel de llenado.
- Al insertar la parte superior del recipiente de suciedad, asegurarse de que la bola del flotador se introduce en la guía correspondiente.
ADVERTENCIA
Manipulación inadecuada al cerrar el recipiente de suciedad
Peligro de aplastamiento
No coloque las manos entre el recipiente de suciedad y el anillo del filtro durante el bloqueo bajo ningún concepto ni las introduzca cerca de la mecánica de elevación. Bloquee el recipiente de suciedad accionando el asa con ambas manos.
Figura E
CUIDADO
Carga estática del recipiente de suciedad
Ignición de polvos
Asegúrese de que la toma de tierra del chasis está en contacto con el recipiente de suciedad.
8. Introducir el recipiente de suciedad en el orden inverso y bloquearlo con el asa.
Comprobación del nivel de llenado del recipiente de suciedad
Cuando el recipiente de suciedad se llena hasta la marca, debe vaciarse. El equipo no se desconecta automáticamente si se supera el nivel máximo de llenado.
-
Compruebe periódicamente el nivel de llenado en el recipiente de suciedad.
-
Tener en cuenta que no se aspiren más de 8 litros de material durante la aspiración.
Funcionamiento
⚠️ PELIGRO
Aspiración de polvo de metal explosivo y conductor sin líquido inerte
Peligro de explosión, generación de calor No aspire nunca material explosivo y conductor sin líquido inerte.
ADVERTENCIA
Peligro por polvo dañino para la salud
Enfermedades de las vías respiratorias por la inhalación de polvo.
No aspirar sin ambos elementos filtrantes, ya que en caso contrario aumenta el riesgo para la salud por la mayor salida de polvo fino.
Antes de cada uso, comprobar que ambos elementos filtrantes estén correctamente colocados.
CUIDADO
Peligro por la entrada de polvo fino
Peligro de daños en el motor de aspiración. No retire nunca el elemento filtrante principal durante la aspiración.
CUIDADO
Falta de líquido inerte
Daños en el separador húmedo
No aspire nunca sin líquido inerte cuando se utilice la tubuladura de aspiración del separador húmedo.
Conexión del equipo
- Conectar el conector de red a un enchufe.
- Conecte el equipo a los interruptores del equipo de la turbina de aspiración.
Nota
Conecte y desconecte siempre las turbinas de aspiración sucesivamente. Para el correcto funcionamiento del manómetro de control del caudal mínimo, todas las turbinas de aspiración deben estar conectadas.
Nota
En la mayoría de las aplicaciones es suficiente que aspire con 1 turbina de aspiración. En caso necesario, conecte la
2.ª turbina de aspiración. Sin embargo, no haga funcionar el equipo con ambas turbinas de aspiración durante más de 15 min. Esto puede hacer que el aire demasiado húmedo moje prematuramente el filtro principal. En caso necesario, deje secar el filtro principal o sustitúyalo (véase el capítulo Sustituir el filtro principal).
- Iniciar el proceso de aspiración.
Ejecute el proceso de aspiración
- Compruebe regularmente el nivel de llenado del recipiente de suciedad aspirada, ya que el equipo no se desconecta automáticamente durante la aspiración.
Nota
El equipo está equipado con un control mecánico. Este control interrumpe el flujo de aire cuando el líquido inerte ha descendido por debajo del nivel de llenado mínimo. Rellene con líquido inerte para continuar el proceso de aspiración (véase el capítulo Llenar el recipiente de suciedad con líquido inerte).
- Tener en cuenta que no se aspiren más de 8 litros de material durante la aspiración.
- Si es necesario, vacíe el recipiente de suciedad (véase el capítulo Vaciar el recipiente de suciedad).
- Si es necesario, sustituir el filtro principal (véase el capítulo Sustituir el filtro principal).
Nota
Si el recipiente de suciedad está lleno de un líquido inerte, el aire húmedo puede fluir a través del filtro principal durante la aspiración y empaparlo. Compruebe si el filtro principal está húmedo después del proceso de aspiración. Si es necesario, deje secar el filtro principal o sustitúyalo (véase el capítulo Sustituir el filtro principal).
Lectura del flujo volumétrico mínimo
La parte frontal del equipo aloja un manómetro que muestra la baja presión de aspiración dentro del equipo. Si se alcanza la presión negativa máxima (véase la tabla), hay que sustituir el filtro principal (véase el capítulo Sustituir el filtro principal). Este valor depende de la potencia del equipo y la manguera de aspiración utilizada. Si la presión negativa no se reduce significativamente al sustituir el filtro, debe haber otro problema (véase el capítulo Ayuda en caso de fallos).
CUIDADO
Superación de la baja presión máxima
Pérdida de aspiración
Si se excede el valor indicado, la velocidad de aire cae por debajo de 20 m/s. Sustituya el filtro.
| Ancho nominal de la manguera de aspiración | Baja presión máxima |
| DN40 16,4 kPa (164 mbar) | |
| DN50 12,9 kPa (129 mbar) | |
| DN70 --- |
Desconexión del equipo
- Desconectar el equipo con los interruptores del equipo de la turbina de aspiración.
- Desenchufar el conector de red.
- Desconectar el terminal de tierra de la conexión equipotencial externa.
Tras cada servicio
- Desmonte los accesorios.
- Cerrar la conexión de aspiración (véase el capítulo Cierre de la conexión de aspiración).
- En caso necesario, enjuague y deje secar los accesorios.
- Vacíe el recipiente de suciedad (véase el capítulo Vaciar el recipiente de suciedad).
- Limpie el interior y el exterior del equipo mediante aspiración y lavado con un paño húmedo.
Vaciar el recipiente de suciedad
El recipiente de suciedad debe vaciarse cuando sea necesario y después de cada uso.
El orificio de entrada o la manguera de aspiración están cerrados.
Compruebe regularmente el nivel de llenado del recipiente de suciedad aspirada, ya
que el equipo no se desconecta automáticamente durante la aspiración.
- Desconectar el equipo.
- Asegure el equipo con los frenos de estacionamiento.
Figura C
-
Tire del asa hacia arriba. El recipiente de suciedad se desbloquea y se baja.
-
Retire el recipiente de suciedad con el asa del equipo.
Figura D
- Aflojar las correas de sujeción del recipiente de suciedad.
- Retirar la parte superior del recipiente de suciedad por el asa.
- Retirar el elemento de espuma de la parte inferior del recipiente de suciedad.
- Retirar la cesta del tamiz con la Microvlies.
- Retirar la Microvlies de la cesta del tamiz.
- Eliminar la Microvlies conforme a las normativas legales.
- En caso necesario, vaciar el líquido inerte del recipiente de suciedad (véase el capítulo Vaciar el líquido inerte del recipiente de suciedad).
Nota
Puede utilizar el líquido inerte varias veces si es necesario.
- Al insertar la parte superior del recipiente de suciedad, asegurarse de que la bola del flotador se introduce en la guía correspondiente.
ADVERTENCIA
Manipulación inadecuada al cerrar el recipiente de suciedad
Peligro de aplastamiento
No coloque las manos entre el recipiente de suciedad y el anillo del filtro durante el bloqueo bajo ningún concepto ni las introduzca cerca de la mecánica de elevación. Bloquee el recipiente de suciedad accionando el asa con ambas manos.
Figura E
CUIDADO
Carga estática del recipiente de suciedad
Ignición de polvos
Asegúrese de que la toma de tierra del chasis está en contacto con el recipiente de suciedad.
- Introducir el recipiente de suciedad en el orden inverso y bloquearlo con el asa.
Vaciar el líquido inerte del recipiente de suciedad
- Desconectar el equipo.
- Asegure el equipo con los frenos de estacionamiento.
- Cerrar la conexión de aspiración (véase el capítulo Cierre de la conexión de aspiración).
Figura C
-
Tire del asa hacia arriba. El recipiente de suciedad se desbloquea y se baja.
-
Retire el recipiente de suciedad con el asa del equipo.
Figura F
- Girar la palanca de la válvula de bola 90°.
- Cuando el recipiente colector esté completamente vacío, girar la palanca a la posición inicial.
ADVERTENCIA
Manipulación inadecuada al cerrar el recipiente de suciedad
Peligro de aplastamiento
No coloque las manos entre el recipiente de suciedad y el anillo del filtro durante el bloqueo bajo ningún concepto ni las introduzca cerca de la mecánica de elevación. Bloquee el recipiente de suciedad accionando el asa con ambas manos.
Figura E
CUIDADO
Carga estática del recipiente de suciedad
Ignición de polvos
Asegúrese de que la toma de tierra del chasis está en contacto con el recipiente de suciedad.
- Introduzca el recipiente de suciedad y bloquéelo con el asa.
Limpieza del equipo
ADVERTENCIA
Eliminación incorrecta de aguas residuales
Contaminación del medioambiente
Tenga en cuenta las normativas locales en materia de tratamiento de aguas residuales.
- Limpie el interior y el exterior del equipo mediante aspiración y lavado con un paño húmedo.
Al aspirar el equipo, utilice un aspirador de igual o mejor clasificación. - Si es necesario, enjuague los accesorios (no incluidos en el alcance de suministro) con agua y séquelos.
Almacenaje del equipo
- Enrollar el cable de red alrededor del portacables.
- Coloque el equipo en un espacio seco y protéjalo contra cualquier uso no autorizado.
Transporte
△PRECAUCIÓN
Inobservancia del peso
Peligro de lesiones y daños
Tenga en cuenta el peso del equipo durante el transporte.
El recipiente de suciedad se vacía.
- Para un transporte sin polvo, cierre las dos conexiones de aspiración (véase el capítulo Cierre de la conexión de aspiración).
- Suelte los frenos de estacionamiento y empuje el equipo en el asa de empuje.
- Para cargar el equipo, sujételo por el chasis y el asa de empuje.
- Al transportar el equipo en vehículos, fíjelo para evitar que resbale o vuelque.
Almacenamiento
△PRECAUCIÓN
Inobservancia del peso
Peligro de lesiones y daños
Tenga en cuenta el peso del equipo para sualmacenamiento.
El recipiente de suciedad se vacía.
- Almacenar el equipo solamente en interiores.
Conservación y mantenimiento
⚠️ PELIGRO
Equipo de arranca involuntariamente, contacto con piezas que conducen corriente
Riesgo de lesiones, descarga eléctrica Apague el equipo antes de realizar cualquier trabajo en el mismo.
Desenchufe el conector de red.
⚠️ PELIGRO
Peligro por polvo dañino para la salud
Enfermedades de las vías respiratorias por la inhalación de polvo.
Para realizar tareas de mantenimiento (p. ej. cambio de filtro) debe llevar siempre una mascarilla de protección respiratoria P2 o superior y ropa de un solo uso.
ADVERTENCIA
Peligro por polvo dañino para la salud
Enfermedades de las vías respiratorias por la inhalación de polvo.
Al menos una vez al año, el fabricante o una persona cualificada, debe comprobar el funcionamiento correcto y seguro de los dispositivos de seguridad para prevenir riesgos, p.ej., la estanqueidad del equipo, ausencia de daños en el filtro, el funcionamiento de los dispositivos de control.
CUIDADO
Detergentes con silicona
Las piezas de plástico pueden sufrir daños. No utilice detergentes con silicona para la limpieza.
Las máquinas que generan polvo cuentan con dispositivos de seguridad para evitar o solucionar peligros conforme a BGV A1.
- Para el mantenimiento por parte del usuario, el equipo se debe desmontar, limpiar y revisar siempre que sea factible y no represente un peligro para el personal de mantenimiento y demás personas. Las medidas de precaución adecuadas incluyen la desintoxicación previa al desmontaje, la precaución a la
hora de realizar la ventilación filtrada del lugar en el que se va a desmontar equipo, la limpieza de la superficie de mantenimiento y la protección adecuada del personal.
- El exterior del equipo se debe descontaminar y limpiar mediante procedimientos de aspiración de polvo, o se debe tratar con un producto de sellado antes de ser retirado de la zona peligrosa. Todos los componentes del equipo deben considerarse como contaminados si se sacan de la zona peligrosa. Deben adoptarse medidas adecuadas para evitar la dispersión de polvo.
- Durante la realización de trabajos de mantenimiento y reparación deben desecharse todos los objetos contaminados que no se hayan podido limpiar de forma satisfactoria. Dichos objetos deben desecharse en bolsas impermeables de conformidad con las normativas vigentes para la eliminación de dichos residuos.
- Durante el transporte y el mantenimiento del equipo debe taponar las tubuladuras de aspiración con el tapón de cierre.
- Tenga en cuenta que puede realizar por su cuenta trabajos sencillos de mantenimiento y conservación.
- Limpie regularmente la superficie del equipo y el interior del recipiente con un paño húmedo.
- Realice una inspección visual periódica de las mangueras para localizar obstrucciones.
Tareas de comprobación y mantenimiento
Encargar la comprobación regular del equipo conforme a las normativas nacionales del legislador en materia de prevención de accidentes. Una persona experta debe realizar las tareas de mantenimiento a intervalos regulares conforme a las indicaciones del fabricante de forma que se respeten las normativas y los requerimientos de seguridad existentes. Solo un electricista puede trabajar en la instalación eléctrica. En caso de duda, póngase en contacto con la sucursal KÄRCHER.
Sustituir el filtro principal
- Desconecte el equipo.
- Desenchufar el conector de red.
- Desbloquee y retire el cabezal de aspiración.
- Desbloquee y retire el anillo intermedio.
- Retire el filtro de pliegues en estrella contaminado.
- Inmediatamente después de retirar el filtro de pliegues en estrella contaminado del equipo, colóquelo en una bolsa y ciérrela herméticamente.
- Elimine el filtro de pliegues en estrella contaminado de acuerdo con los requisitos legales.
- Limpie la suciedad en el lado del aire limpio.
- Compruebe la presencia de daños en el anillo obturador.
-
Coloque el nuevo filtro de pliegues en estrella:
a Coloque el filtro de pliegues en estrella sobre el sacudidor de filtros en el anillo intermedio de modo que los elementos sacudidores queden alineados en el centro en las bolsas del filtro.
b Coloque el anillo intermedio con el filtro de pliegues en estrella y el sacudidor de filtros en el anillo del filtro.
c Bloquee el anillo intermedio. -
Coloque y bloquee el cabezal de aspiración.
Sustituir la Microflies
- Desconectar el equipo.
- Asegure el equipo con los frenos de estacionamiento.
- Tire del asa hacia arriba.
El recipiente de suciedad se desbloquea y se baja. - Retire el recipiente de suciedad con el asa del equipo.
Figura C
Figura D
- Aflojar las correas de sujeción del recipiente de suciedad.
- Retirar la parte superior del recipiente de suciedad por el asa.
- Retirar el elemento de espuma de la parte inferior del recipiente de suciedad.
- Retirar la cesta del tamiz con la Microvlies.
- Retirar la Microvlies de la cesta del tamiz.
- Eliminar la Microvlies conforme a las normativas legales.
- Introducir la Microvlies nueva.
- Al insertar la parte superior del recipiente de suciedad, asegurarse de que la bola del flotador se introduce en la guía correspondiente.
ADVERTENCIA
Manipulación inadecuada al cerrar el recipiente de suciedad
Peligro de aplastamiento
No coloque las manos entre el recipiente de suciedad y el anillo del filtro durante el bloqueo bajo ningún concepto ni las introduzca cerca de la mecánica de elevación. Bloquee el recipiente de suciedad accionando el asa con ambas manos.
Figura E
CUIDADO
Carga estática del recipiente de suciedad
Ignición de polvos
Asegúrese de que la toma de tierra del chasis está en contacto con el recipiente de suciedad.
- Introducir el recipiente de suciedad en el orden inverso y bloquearlo con el asa.
Ayuda en caso de fallos
⚠️ PELIGRO
Arranque involuntario del equipo/descarga eléctrica
El arranque involuntario del motor de aspiración puede provocar lesiones. La tensión de las piezas eléctricas puede causar una descarga eléctrica. Apagar el equipo y desenchufar el conector de red antes de realizar cualquier trabajo en el equipo.
Todas las pruebas y trabajos en las piezas eléctricas deben ser realizadas por un especialista.
Nota
Si surge un fallo, hay que desconectar el equipo inmediatamente. Antes de la nueva puesta en funcionamiento hay que eliminar el fallo.
Si no se puede solventar el fallo, el servicio de postventa debe comprobar el equipo.
La turbina de aspiración no funciona
- Comprobar el enchufe y el fusible de la alimentación de corriente.
- Comprobar el cable de red y el conector de red del equipo.
- Conectar el equipo.
La potencia de aspiración se reduce
- Cierre la conexión de aspiración no sellada (véase el capítulo Cierre de la conexión de aspiración).
- Elimine las obstrucciones de la boquilla aspiradora, del tubo de aspiración o de la manguera de aspiración.
- Compruebe que el cabezal de aspiración y el recipiente de suciedad están bien ajustados.
- Vacíe el recipiente de suciedad (véase el capítulo Vaciar el recipiente de suciedad).
- Compruebe el asiento del filtro y corrijalo en caso necesario.
- Colocar el filtro principal (véase el capítulo Sustituir el filtro principal).
- Sustituir la Microflies (véase el capítulo Sustituir la Microflies).
- Comprobar el estado del líquido inerte. a Comprobar el nivel de llenado del líquido inerte, rellenar líquido inerte si es necesario (véase el capítulo Llenar el recipiente de suciedad con líquido inerte)
b Comprobar la calidad del líquido inerte, sustituir el líquido inerte si es necesario (véase el capítulo Vaciar el líquido inerte del recipiente de suciedad y el capítulo Llenar el recipiente de suciedad con líquido inerte).
Potencia de aspiración no disponible
La parada mecánica interrumpe el caudal porque hay muy poco líquido inerte en el recipiente de suciedad.
- Rellenar el líquido inerte, (véase el capítulo Llenar el recipiente de suciedad con líquido inerte).
Salida de polvo durante la aspiración
- Comprobar el asiento del recipiente de suciedad.
- Compruebe el asiento del filtro y corríjalo en caso necesario.
- Colocar el filtro principal (véase el capítulo Sustituir el filtro principal).
- Si se utiliza el equipo con separador húmedo, rellenar el líquido inerte (véase el capítulo Llenar el recipiente de suciedad con líquido inerte).
Eliminación de residuos
El equipo debe eliminarse al final de su vida útil de acuerdo con las prescripciones legales.
Garantía
En cada país se aplican las condiciones de garantía indicadas por nuestra compañía distribuidora autorizada. Subsanamos cualquier fallo en su equipo de forma gratuita dentro del plazo de garantía siempre que la causa se deba a un fallo de fabricación o material. En caso de garantía, póngase en contacto con su distribuidor o con el servicio de posventa autorizado más próximo presentando la factura de compra. (Dirección en el reverso)
Encontrará más información sobre la garantía (si está disponible) en el área de servicio de su página web local de Kärcher en "Downloads".
Datos técnicos
| Conexión eléctrica | ||
| Tensión de red V 220- | 240 | |
| Fase ~ 1 | ||
| Frecuencia de red Hz 50-60 | ||
| Potencia nominal W 2100 | ||
| Potencia máxima W 2400 | ||
| Tipo de protección IPX4 | ||
| Clase de protección I* | ||
| Impedancia de red máx. | Ω | 0.195+ |
| admissible | j0.122 | |
| Peso y dimensiones | ||
| Peso de servicio típico | kg | 108 |
| Longitud x anchura x altu-ra | mm | 1020 x 680 x 1490 |
| Superficie de filtrado m | ^2 | 2,24 |
| Condiciones ambientales | ||
| Temperatura de almace-namiento | °C | -10-40 |
| Datos de potencia del equipo | ||
| Volumen del recipiente | I | 60 |
| Volumen del recipiente de líquido inerte | I | 20 |
| Volumen del recipiente de material de aspiración | I | 8 |
| Vacío (con válvula de ali-vio de presión) | kPa | 25,4 |
| Volumen de aire | l/s | 2x 74 |
| Conexión de la manguera de aspiración | DN70 | |
| Ancho nominal de la man-guera de aspiración | DN40/50 | |
| Referencia de pedido del filtro | 9.439-542.0 | |
Valores calculados conforme a EN 60335-2-69
| Nivel de vibraciones ma-no-brazo | m/s2 | <2,5 |
| Inseguridad K m/s | 2 | 0,2 |
| Nivel de presión acústica LpA | dB(A) | 79 |
| Inseguridad KpA | dB(A) | 2 |
Cable de red
| Tipo H07R | |
| N-F3G1,5mm2 | |
| Referencia 6.650- | 035.0 |
Longitud del cable m 10
* con elementos de la disposición de la clase de protección II
Reservado el derecho de realizar modificaciones técnicas.
Declaración de conformidad UE
Por la presente declaramos que la máquina designada a continuación cumple, en lo que respecta a su diseño y tipo constructivo así como a la versión puesta a la venta por nosotros, las normas básicas de seguridad y sobre la salud que figuran en las directivas comunitarias correspondientes. Si se producen modificaciones no acordadas en la máquina, esta declaración pierde su validez.
Producto: Aspirador en seco
Producto: Aspirador en seco y húmedo
Tipo: 9.990-xxx
Directivas UE aplicables
Normas armonizadas aplicadas
EN 60335-1
EN 60335-2-69
EN 55014-1: 2017 + A11: 2020
EN 55014-2: 2015
EN IEC 61000-3-2: 2019
EN 61000-3-3: 2013 + A1: 2019
EN 61000-3-11: 2000
EN 62233: 2008
EN IEC 63000: 2018
Normas no armonizadas aplicadas
IEC 60335-1
IEC 60335-2-69
Normas nacionales aplicadas
Los abajo firmantes actúan en nombre y con la autorización de la dirección.
T. Wahl
Managing Director
A. Haag
Director R&D
Responsable de documentación:
A. Haag
Kärcher Industrial Vacuuming GmbH
73550 Waldstetten (Alemania)
Tel.: +49 7171 94888-0
Fax: +49 7171 94888528
Waldstetten, 24/04/01
Índice
Perigo de choque eléctrico
Perigo de vida
Figuras, ver página de gráficos
Figura A
(N.º de encomenda 9.439-542.0)
Arranque
ATENÇÃO
Danos no separador húmido
Ler o caudal volúmico mínimo
Perigo de ferimentos, choque eléctrico
Arranque inadvertido do aparelho/choque eléctrico
Normas harmonizadas aplicadas
EN 60335-1 EN 60335-2-69 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN IEC 61000-3-2: 2019 EN 61000-3-3: 2013 + A1: 2019 EN 61000-3-11: 2000 EN 62233: 2008 EN IEC 63000: 2018
