MANUAL DE USUARIO 33V ACCU SABO

Español Traducción de las instrucciones de uso originales

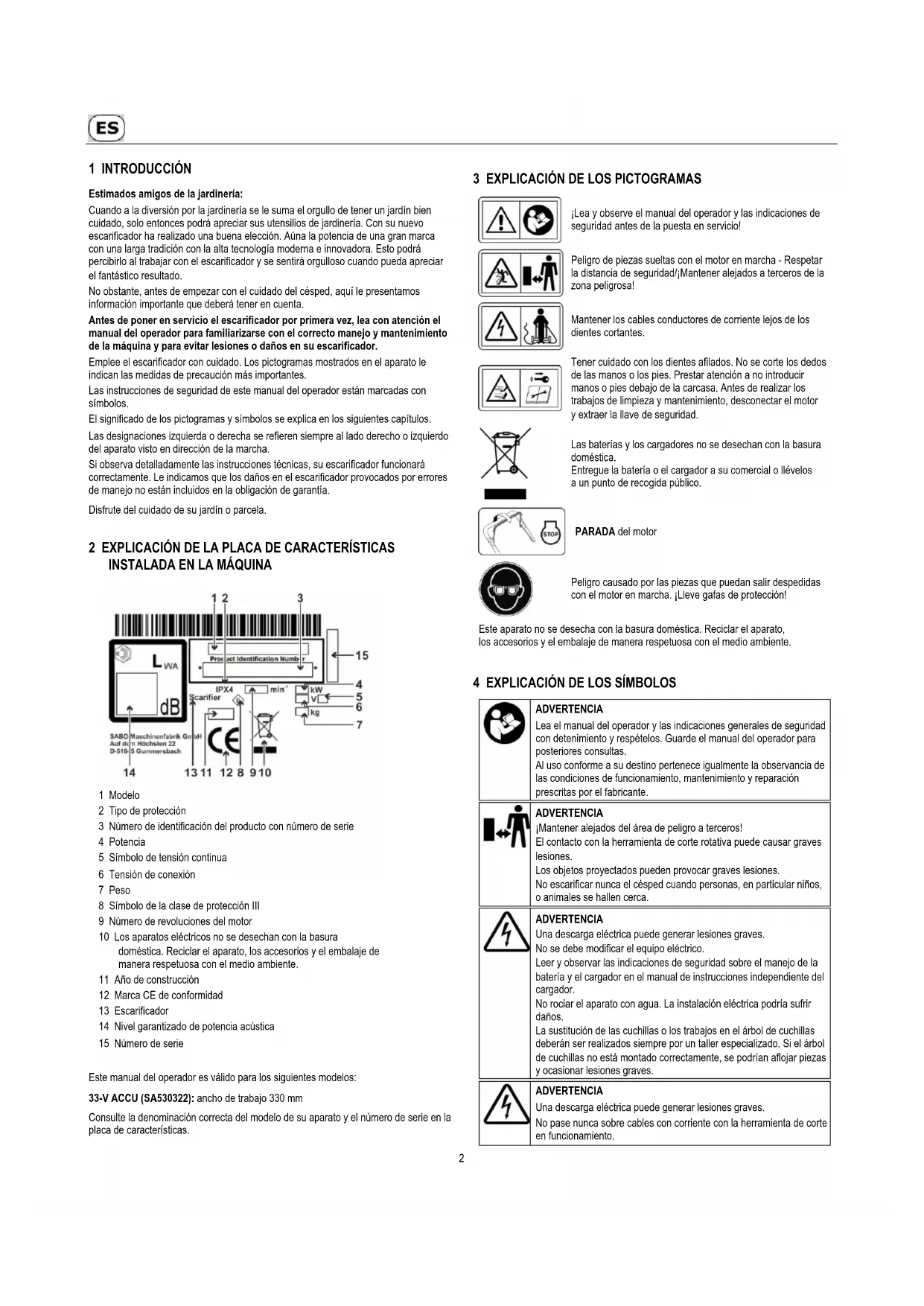

1 INTRODUCCIÓN Estimados amigos de la jardinería: Cuando a la diversión por la jardinería se le suma el orgullo de tener un jardín bien cuidado, solo entonces podrá apreciar sus utensilios de jardinería. Con su nuevo escarificador ha realizado una buena elección. Aúna la potencia de una gran marca con una larga tradición con la alta tecnología moderna e innovadora. Esto podrá percibirlo al trabajar con el escarificador y se sentirá orgulloso cuando pueda apreciar el fantástico resultado. No obstante, antes de empezar con el cuidado del césped, aquí le presentamos información importante que deberá tener en cuenta. Antes de poner en servicio el escarificador por primera vez, lea con atención el manual del operador para familiarizarse con el correcto manejo y mantenimiento de la máquina y para evitar lesiones o daños en su escarificador. Emplee el escarificador con cuidado. Los pictogramas mostrados en el aparato le indican las medidas de precaución más importantes. Las instrucciones de seguridad de este manual del operador están marcadas con símbolos. El significado de los pictogramas y símbolos se explica en los siguientes capítulos. Las designaciones izquierda o derecha se refieren siempre al lado derecho o izquierdo del aparato visto en dirección de la marcha. Si observa detalladamente las instrucciones técnicas, su escarificador funcionará correctamente. Le indicamos que los daños en el escarificador provocados por errores de manejo no están incluidos en la obligación de garantía. Disfrute del cuidado de su jardín o parcela. 2 EXPLICACIÓN DE LA PLACA DE CARACTERÍSTICAS

1 Modelo 2 Tipo de protección 3 Número de identificación del producto con número de serie 4 Potencia 5 Símbolo de tensión continua 6 Tensión de conexión 7 Peso 8 Símbolo de la clase de protección III 9 Número de revoluciones del motor 10 Los aparatos eléctricos no se desechan con la basura doméstica. Reciclar el aparato, los accesorios y el embalaje de manera respetuosa con el medio ambiente. 11 Año de construcción 12 Marca CE de conformidad 13 Escarificador 14 Nivel garantizado de potencia acústica 15 Número de serie

Este manual del operador es válido para los siguientes modelos: 33-V ACCU (SA530322): ancho de trabajo 330 mm Consulte la denominación correcta del modelo de su aparato y el número de serie en la placa de características.

3 EXPLICACIÓN DE LOS PICTOGRAMAS

¡Lea y observe el manual del operador y las indicaciones de seguridad antes de la puesta en servicio!

Peligro de piezas sueltas con el motor en marcha - Respetar la distancia de seguridad/¡Mantener alejados a terceros de la zona peligrosa!

Mantener los cables conductores de corriente lejos de los dientes cortantes.

Tener cuidado con los dientes afilados. No se corte los dedos de las manos o los pies. Prestar atención a no introducir manos o pies debajo de la carcasa. Antes de realizar los trabajos de limpieza y mantenimiento, desconectar el motor y extraer la llave de seguridad.

Las baterías y los cargadores no se desechan con la basura doméstica. Entregue la batería o el cargador a su comercial o llévelos a un punto de recogida público.

Peligro causado por las piezas que puedan salir despedidas con el motor en marcha. ¡Lleve gafas de protección!

Este aparato no se desecha con la basura doméstica. Reciclar el aparato, los accesorios y el embalaje de manera respetuosa con el medio ambiente.

4 EXPLICACIÓN DE LOS SÍMBOLOS

ADVERTENCIA Lea el manual del operador y las indicaciones generales de seguridad con detenimiento y respételos. Guarde el manual del operador para posteriores consultas. Al uso conforme a su destino pertenece igualmente la observancia de las condiciones de funcionamiento, mantenimiento y reparación prescritas por el fabricante.

ADVERTENCIA ¡Mantener alejados del área de peligro a terceros! El contacto con la herramienta de corte rotativa puede causar graves lesiones. Los objetos proyectados pueden provocar graves lesiones. No escarificar nunca el césped cuando personas, en particular niños, o animales se hallen cerca.

ADVERTENCIA Una descarga eléctrica puede generar lesiones graves. No se debe modificar el equipo eléctrico. Leer y observar las indicaciones de seguridad sobre el manejo de la batería y el cargador en el manual de instrucciones independiente del cargador. No rociar el aparato con agua. La instalación eléctrica podría sufrir daños. La sustitución de las cuchillas o los trabajos en el árbol de cuchillas deberán ser realizados siempre por un taller especializado. Si el árbol de cuchillas no está montado correctamente, se podrían aflojar piezas y ocasionar lesiones graves.

ADVERTENCIA Una descarga eléctrica puede generar lesiones graves. No pase nunca sobre cables con corriente con la herramienta de corte en funcionamiento.Tanto antes de iniciar como durante la tarea de escarificación deberá controlar siempre el terreno que se va a tratar y, si fuera posible, quitar los posibles cables con corriente. En caso de daños en un cable con corriente, deberá apagar inmediatamente el aparato y desconectar el cable de la red eléctrica.

ADVERTENCIA ¡Precaución con las cuchillas afiladas! El contacto con la herramienta de corte rotativa puede causar lesiones graves en los pies. Arrancar el motor solo estando detrás del aparato. Ponga cuidado en no meter los pies por debajo de la carcasa.

ADVERTENCIA ¡Precaución con las cuchillas afiladas! El contacto con la herramienta de corte rotativa puede causar graves lesiones en las manos y en los pies. Con el motor/el árbol de cuchillas en marcha se tiene que observar la distancia de seguridad dada por el largo del larguero de guía. Cuidar de no meter las manos ni los pies debajo de la carcasa.

ADVERTENCIA Los objetos proyectados pueden provocar graves lesiones. Antes de escarificar el césped, retire todas las piedras, palos, alambres, juguetes y otros cuerpos extraños, sobre todo en las superficies cubiertas por hojas. No utilice nunca el aparato si carece de los dispositivos de protección o estos están dañados. Que no haya dispositivos de protección o de seguridad o que estén dañados pone en peligro su seguridad y la seguridad de otras personas. Antes de cada puesta en funcionamiento, compruebe la fijación segura de la herramienta de corte. Posteriormente, revise la fijación, el desgaste y los daños de la cuchilla antes de escarificar. Las cuchillas desgastadas o dañadas deberán ser reemplazadas por un taller especializado autorizado. Antes de arrancar el motor, compruebe si se han retirado las herramientas.

ADVERTENCIA Una descarga eléctrica puede generar lesiones graves. Mantener los cables conductores de corriente alejados de la herramienta de corte. Durante el arranque, prestar atención a que los cables conductores de corriente no estén cerca de la carcasa. Durante la escarificación, no pasar sobre los cables conductores de corriente. En caso de daños, desconectar el aparato y esperar hasta que la herramienta de corte se detenga, extraer la llave de seguridad. Se deberán sustituir los cables conductores de corriente defectuosos.

ADVERTENCIA Si no se extrae la llave de seguridad mientras se realizan trabajos en el aparato, el motor podría arrancar y provocar lesiones graves. El contacto con la herramienta de corte rotativa puede causar graves lesiones en las manos y en los pies. Los objetos proyectados pueden provocar graves lesiones. Desconectar el motor y esperar hasta que la herramienta de corte se detenga, extraer la llave de seguridad: – antes de los trabajos de mantenimiento y reparación; – si se debe elevar o volcar el escarificador, por ejemplo, para el transporte; – en caso de desplazamientos fuera del césped en caminos o calles; – si se debe transportar de un lado a otro la máquina para la superficie de escarificación; – si la máquina queda sin supervisión; – antes de que la batería se extraiga del compartimento de la batería en el motor, o bien se inserte. Si desea leer las indicaciones de limpieza o mantenimiento, puede consultar el manual del operador. El mantenimiento insuficiente de su aparato provoca graves deficiencias relacionadas con la seguridad.

ADVERTENCIA El contacto con la herramienta de corte rotativa puede causar graves lesiones en las manos y en los pies. Los objetos proyectados pueden provocar graves lesiones. Parar el motor y esperar hasta que la herramienta de corte esté parada: – si el aparato debe ser levantado o inclinado, p. ej., para el transporte; – en caso de desplazamientos fuera del césped en caminos o calles; – si la máquina queda sin vigilancia por poco tiempo; – antes de ajustar la profundidad de escarificación; – antes de que se retire la bolsa colectora.

PRECAUCIÓN El contacto con los bordes afilados de las cuchillas del escarificador puede causar lesiones. Hay que llevar siempre guantes de protección al efectuar trabajos de mantenimiento y limpieza.

ADVERTENCIA ¡Lleve gafas de protección! Los objetos proyectados pueden provocar graves lesiones. Nunca escarifique sin gafas de protección.

• El aparato está previsto exclusivamente para escarificar hierba y céspedes en el marco de trabajos de jardinería y conservación del paisaje ("Uso previsto"). Cualquier trabajo que exceda este marco se considera como no conforme a su destino; el fabricante no responde de los daños de ello resultantes; el riesgo lo corre solo y exclusivamente el usuario. Al uso conforme a su destino pertenece igualmente la observancia de las condiciones de funcionamiento, mantenimiento y reparación prescritas por el fabricante.

• Para el empleo, tanto en instalaciones públicas, así como en parques, instalaciones deportivas, proximidades de calzadas y en empresas agrícolas y forestales se requiere un cuidado especial.

• No está permitido usar el escarificador especialmente para eliminar la hierba mala en las juntas de piedras, sobre terrazas o caminos empedrados, como azadón a motor ni para allanar elevaciones del terreno tales como, p.ej., toperas.

• No está permitido el uso de equipos auxiliares no autorizados por el fabricante. En caso de uso de este tipo de equipos auxiliares, se extinguirá la conformidad CE y el derecho de garantía. Las modificaciones arbitrarias en este aparato eliminan la responsabilidad del fabricante frente a los daños ocasionados.

6 NORMATIVAS GENERALES DE SEGURIDAD PARA EL

ESCARIFICADOR DE BATERÍA

Advertencias generales sobre la seguridad

Para su protección, así como para garantizar el funcionamiento de su máquina, lea minuciosamente el manual del operador. Familiarícese con los elementos de mando, con objeto de emplear adecuadamente la máquina. Guarde el manual del operador para posteriores consultas.

• Tenga presente que el conductor de la máquina o el usuario es responsable de los accidentes que pueda ocasionar a otras personas o su propiedad.

• Este manual del operador es parte integrante de la máquina y deberá ser entregado al comprador en caso de reventa del aparato.

• No permita nunca que los niños, ni en general, las personas menores de 16 años, ni tampoco cualquiera que desconozca el manual del operador, utilicen la máquina. Las disposiciones locales pueden establecer la edad mínima del usuario.

• Explique a toda persona que deba trabajar con la máquina las posibles situaciones de peligro y cómo se pueden evitar accidentes. Está permitido que este aparato sea usado, mantenido y reparado solo por personas que estén familiarizadas con estas labores e instruidas acerca de los peligros.

• Este aparato no está determinado para ser usado por personas que presenten una disminución en sus facultades físicas, sensoriales o mentales o no posean la suficiente experiencia y/o conocimientos, salvo que sean vigilados por una persona responsable de su seguridad y reciban de esta las instrucciones necesarias sobre la utilización del aparato. Esta persona debe decidir, antes del comienzo del trabajo, si la persona con las facultades físicas, sensoriales o mentales disminuidas es apta para esta tarea.4

No escarificar nunca el césped cuando personas, en particular niños, o animales se hallen cerca.

• ¡Guarde su máquina en un lugar seguro! Guardar siempre los aparatos no utilizados con la llave de seguridad extraída y sin la batería insertada en un espacio seco, cerrado y fuera del alcance de los niños.

• Los dispositivos de seguridad y de protección de la máquina no tienen que ser manipulados ni desactivados.

• ¡No está permitido manipular el cableado, p. ej. retirando las abrazaderas de los cables o colocando bridas adicionales! Los cables deben recorrer la parte exterior del larguero de tal forma que se evite aplastarlos o estirarlos excesivamente al plegar y desplegar el larguero. Un cable dañado puede generar una avería técnica del aparato. Medidas preparatorias

• Durante la tarea de escarificado deberá usar siempre calzado cerrado, resistente y antideslizante o calzado de seguridad, así como pantalones largos. Evite usar prendas muy holgadas o con cintas o cinturones colgantes. No escarificar descalzo o con sandalias. Use unas gafas de seguridad para proteger sus ojos.

• Los ruidos fuertes pueden provocar lesiones auditivas. Recomendamos utilizar protección auditiva.

Antes y durante la escarificación, compruebe completamente el entorno en el cual se emplea el aparato y retire todas las piedras, palos, alambres, juguetes y otros cuerpos extraños que podrían ser absorbidos y lanzados.

Tanto antes de iniciar como durante la tarea de escarificación deberá controlar siempre el terreno que se va a tratar y, si fuera posible, quitar los posibles cables con corriente. No pase nunca sobre cables con corriente con la herramienta de corte en funcionamiento. Peligro: ¡Descarga eléctrica! En caso de daños en un cable con corriente, deberá apagar inmediatamente el aparato y desconectar el cable de la red eléctrica.

• Si también emplea un robot cortacésped para el cuidado del césped, deberá respetar las siguientes indicaciones de seguridad relacionadas con el área de trabajo del robot: – antes del escarificado deberá controlar el área del cable de limitación. – si los cables se han tendido bajo tierra, deberá revisarlos para evitar que estos estén a la vista, controle especialmente la zona de la unidad de carga. – si los cables limitadores se han tendido sobre tierra, deberán estar bien tensados y justo por encima del suelo y no flojos en el césped. Los cables deben estar adecuadamente sujetos mediante puntas de limitación, véase el manual de instrucciones. – las puntas de limitación no deben sobresalir, en estos casos deberá volver a hundirlas. – antes de iniciar la tarea de escarificado debe quitar posibles restos de cables. En los casos descritos más arriba se arriesga a que el cable sea absorbido por la herramienta de trabajo y se enrede, esto podría ocasionar lesiones graves.

• Las ramas bajas y otros obstáculos similares pueden lesionar al operador o interferir con la herramienta de corte. Antes de escarificar el césped, identificar posibles obstáculos, tales como ramas bajas, y cortarlos o eliminarlos.

No se debe modificar el equipo eléctrico. Leer y observar las indicaciones de seguridad sobre el manejo de la batería y el cargador en el manual de instrucciones independiente del cargador.

• Antes de usar el escarificador, para evitar un peligro se tiene que controlar si las atornilladuras se asientan fijamente y el estado del árbol de cuchillas. Tienen que cambiarse las cuchillas desgastadas o dañadas y los tornillos de fijación.

• Comprobar el estado de los pictogramas en cada uso. Sustituir los pictogramas desgastados o deteriorados. Manejo

• El cargador suministrado solo se debe utilizar para las baterías correspondientes al escarificador. Las baterías tampoco se deben cargar con otros cargador. Podría ponerse en peligro o dañar su aparato. Utilice el escarificador únicamente con las baterías permitidas. Un uso incorrecto de las baterías y el cargador puede provocar una descarga eléctrica o un incendio. Cargadores y baterías permitidas: véase el capítulo "Accesorios y repuestos originales".

• El aparato no deberá utilizarse en un entorno potencialmente explosivo.

Mantener los cables conductores de corriente alejados de la herramienta de corte. Durante la escarificación, no pasar con la máquina sobre los cables conductores de corriente.

Tanto antes de iniciar como durante la tarea de escarificación deberá controlar siempre el terreno que se va a tratar y, si fuera posible, quitar los posibles cables con corriente. No pase nunca sobre cables con corriente con la herramienta de corte en funcionamiento. Peligro: ¡Descarga eléctrica! En caso de daños en un cable con corriente, deberá apagar inmediatamente el aparato y desconectar el cable de la red eléctrica.

• No escarifique el césped si hace mal tiempo y existe riesgo de rayos.

• No exponer el aparato a la lluvia o la humedad.

• No se deben llevar auriculares para escuchar música o la radio. El funcionamiento y el mantenimiento seguros de la máquina requieren de toda la atención del operador.

• Escarifique el césped solo con luz diurna o una buena iluminación. Conduzca la máquina a velocidad de paso humano.

• Tenga cuidado al aproximarse a esquinas sin visibilidad, arbustos, árboles u otros objetos que puedan obstruir la visión.

• No se acerque demasiado a agujeros, zanjas o pendientes. La máquina podría girarse bruscamente en caso de que una rueda se topase con el borde de una zanja o pendiente o si un borde se derrumba.

• Durante la escarificación, precaución al estar debajo de equipos de juego (por ejemplo: columpios). El aparato podría quedar en una posición insegura. Existe peligro de lesiones.

• No utilice la máquina en caso de enfermedad, cansancio o bajo la influencia de alcohol, medicamentos o drogas.

• Siempre que sea posible, debe evitarse usar el aparato cuando la hierba está mojada. Existe el peligro de resbalamiento.

• Tenga siempre cuidado de mantener una buena posición en las pendientes. Escarificar siempre de forma transversal a la pendiente, nunca cuesta arriba o cuesta abajo. Ponga un cuidado especial al cambiar el sentido de marcha en la pendiente.

• ¡No escarifique en pendientes pronunciadas! La escarificación en pendientes representa siempre un peligro. Mantenga siempre una posición vertical segura. En principio, los escarificadores conducidos a pie no deben ser utilizados en pendientes superiores al 26 % (inclinación de 15°). Existe peligro de pérdida de estabilidad.

• Tenga un cuidado especial al invertir la marcha del aparato o al atraerlo hacia usted.

• Al realizar movimientos de retroceso con la máquina hay peligro de tropezar. Evite retroceder con la máquina. Evite una postura anormal. Procure mantener una posición segura y guarde siempre el equilibrio.

• Mantenga la distancia de seguridad establecida por la longitud del larguero de guía.

• Para evitar que el aparato se resbale al transportarlo, agarre siempre el aparato por los dispositivos previstos para ello (asa de transporte, carcasa, extremos del larguero o travesaño de la parte inferior del larguero guía). ¡No lo agarre por la trampilla de expulsión!

• Antes de levantar o transportar la máquina, tenga en cuenta el peso de la misma (véase "Datos técnicos"). Levantar grandes pesos puede provocar problemas de salud.

• No levante ni transporte nunca una máquina con el motor en marcha.

• No utilice nunca el aparato si carece de los dispositivos de protección o de seguridad o si estos están dañados. Que no haya dispositivos de protección o de seguridad o que estén dañados pone en peligro su seguridad y la seguridad de otras personas. Los dispositivos de seguridad son (véase el capítulo "Descripción de los componentes"):

– Arco de mando de seguridad parada del motor (1) El escarificador está equipado con un dispositivo de parada del motor. Durante el funcionamiento y en caso de peligro, la parada del motor eléctrico se desconectará al soltar el arco de mando de seguridad. El motor eléctrico y la herramienta de corte deben detenerse (Atención: ¡La herramienta de corte marcha en inercia!). Si no fuera el caso, acudir a un taller especializado autorizado.Tras soltarlo, el arco de mando de seguridad debe volver a la posición mostrada en la imagen "Descripción de los componentes". En caso contrario, la máquina tiene que ser revisada inmediatamente por un taller especializado autorizado. No está permitido poner fuera de servicio el arco de mando de seguridad en ningún caso. Se debe observar el correcto funcionamiento del arco de mando de seguridad. Si no funciona correctamente, debe repararse en un taller especializado autorizado.

– Llave de seguridad (7) Este dispositivo de seguridad protege de lesiones por un arranque involuntario del motor. Para evitar un accionamiento no autorizado de la máquina se debe extraer la llave de seguridad durante todos los trabajos en la máquina, antes de los trabajos de mantenimiento y reparación, cuando se abandone la máquina y durante el almacenamiento.

Los dispositivos de protección son (véase el capítulo "Descripción de los componentes"):

– Carcasa, bolsa colectora de hierba (12), trampilla de expulsión (11) Estos dispositivos de protección protegen contra lesiones por objetos lanzados al aire. No está permitido hacer trabajar el aparato con carcasa dañada o sin que estén sujetos reglamentariamente la bolsa colectora de hierba o la trampilla de expulsión junto a la carcasa.

– Carcasa Este dispositivo de seguridad protege de lesiones por contacto con la herramienta de corte en rotación. El aparato no debe ponerse en funcionamiento con la carcasa dañada. Cuidar de no meter las manos ni los pies debajo de la carcasa.

– Carcasa del motor, cubierta (8), piezas de fijación, elemento de mando con cable Estos dispositivos de protección protegen contra lesiones por contacto con piezas conductoras de tensión. No se debe modificar el equipo eléctrico. Se deben sustituir los cables defectuosos.

No está permitido modificar los dispositivos de protección.

Al efectuar la puesta en servicio se deberá tener cuidado de que los pies se encuentren a una distancia segura de la herramienta de corte.

Al arrancar el motor, la máquina no se puede inclinar en sentido vertical, sino (si fuera necesario) en diagonal presionando la barra guía hacia abajo de forma que la herramienta de corte se muestre hacia el lado que no esté en contacto con el usuario, pero solo a la distancia justa necesaria. Antes de que el aparato se encuentre con las 4 ruedas en el suelo, las dos manos se deben colocar en la parte superior de la barra.

No ponga nunca las manos o los pies cerca o debajo de partes en rotación. Tenga cuidado de que las manos y los pies no se encuentren debajo de la carcasa.

Desconecte el motor soltando el arco de mando de seguridad de parada del motor y asegúrese de que todas las piezas movidas se detengan por completo y se haya extraído la llave de seguridad: – si deja la máquina sin supervisión; – antes de comprobar el cable; – antes de controlar o limpiar la máquina o realizar trabajos en ella; – si tiene que elevar o volcar la máquina, por ejemplo, para el transporte; – si debe transportar la máquina de una superficie de escarificación a otra; – antes de que extraiga la batería del compartimento de la batería en el motor, o bien la inserte; – antes de retirar o colgar la bolsa colectora; – si se desplaza fuera del césped; – antes de soltar los dispositivos de bloqueo o eliminar obstrucciones en el canal de expulsión; – si se ha topado con un cuerpo extraño; – cuando aparece una avería; – si la máquina empieza a vibrar de forma extraña.

• Si se ha cogido un cuerpo extraño y en caso de que el aparato quede bloqueado, (p. ej., al pasar por un obstáculo), es necesario dejar que el taller especializado autorizado lo examine para comprobar si se han dañado o deformado partes de la máquina. Los posibles arreglos necesarios deben ser realizados siempre por un taller especializado autorizado.

• Si la máquina empieza a vibrar de forma extraña o a emitir sonidos inusuales, será necesaria una comprobación inmediata por parte de un taller especializado autorizado. El exceso de vibraciones en las manos perjudica la salud. Si se producen grandes vibraciones, diríjase inmediatamente a un taller especializado autorizado.

Desconecte el motor soltando el arco de mando de seguridad de parada del motor y asegúrese de que todas las piezas movidas se detengan por completo: – si tiene que elevar o volcar el escarificador, por ejemplo, para el transporte; – si debe transportar la máquina de una superficie de escarificación a otra; – si se desplaza fuera del césped; – si abandona la máquina por un tiempo breve; – si desea regular la profundidad de escarificación; – antes de retirar la bolsa colectora.

• ADVERTENCIA Los niveles de ruido y vibración mostrados en este manual de instrucciones representan los niveles máximos para el uso de la máquina. El uso de una herramienta de corte no equilibrado, la excesiva velocidad de los movimientos o la ausencia de mantenimiento influyen notablemente en el nivel de ruido emitido y en las vibraciones. Por tanto, es necesario llevar a cabo medidas preventivas para eliminar los posibles daños provocados por los niveles excesivos de ruido y estrés que origina la vibración. Mantenga la máquina en buen estado, lleve protectores acústicos y realice descansos durante el funcionamiento. Lleve a cabo las tareas de mantenimiento descritas en este manual de instrucciones. El mantenimiento y la comprobación del aparato deberán ser realizados periódicamente por un taller especializado autorizado. Mantenimiento y almacenamiento

• El mantenimiento insuficiente de su aparato provoca graves deficiencias relacionadas con la seguridad.

• Asegúrese de que todas las uniones roscadas estén fuertemente apretadas y que el aparato se halle en un estado de trabajo seguro.

La apertura de la trampilla de expulsión y la retirada de la bolsa colectora de hierba deberán efectuarse solo con el motor desconectado y las cuchillas paradas.

Antes de cada escarificación, comprobar el desgaste o la pérdida de funcionalidad del dispositivo colector de césped.

Antes de cada escarificado, comprobar el estado y el asiento seguro del árbol de cuchillas. Sustituir las cuchillas desgastadas o deterioradas. La sustitución de las cuchillas o los trabajos en el árbol de cuchillas deberán ser realizados siempre por un taller especializado. Si el árbol de cuchillas no está montado correctamente, se podrían aflojar piezas y ocasionar lesiones graves.

• Por razones de seguridad, sustituya las partes desgastadas o dañadas.

Si debe realizar trabajos de mantenimiento y de limpieza, utilice siempre guantes de protección.

Los trabajos de mantenimiento y limpieza solo pueden realizarse sobre superficies planas, con el motor desconectado y la llave de seguridad extraída. Durante el mantenimiento de las cuchillas de corte, preste atención a que, incluso con la fuente de tensión desconectada, se pueden mover las cuchillas de corte. El mantenimiento periódico es imprescindible para la seguridad y el cumplimiento de la potencia.

Guardar siempre el aparato limpio en un espacio cerrado, seco y fuera del alcance de los niños. Antes de almacenar la máquina, retirar siempre la batería y extraer la llave de seguridad para evitar un accionamiento no autorizado de la máquina.

No limpiar el aparato bajo agua corriente o con limpiadores de alta presión. La instalación eléctrica podría sufrir daños.

• Guarde el escarificador siempre con el árbol de cuchillas elevado. Un árbol de cuchillas bajado podría llegar a deformarse y peligrar la seguridad de funcionamiento del escarificador.6 Por motivos de seguridad y de prestación de garantía, solo se pueden emplear piezas de repuesto originales. Los repuestos no equivalentes pueden dañar la máquina y poner en peligro su seguridad.

7 DESCRIPCIÓN DE LOS COMPONENTES

1 Arco de mando de seguridad Parada motor 2 Palanca para bajar/desencajar el árbol de cuchillas 3 Elemento de fijación 4 Tuerca de mariposa 5 Cubierta de la batería 6 Batería (bajo la cubierta de la batería) 7 Llave de seguridad (bajo la cubierta de la batería) 8 Cubierta 9 Ranura de aire del motor eléctrico 10 Asa de transporte delantera 11 Trampilla de expulsión 12 Bolsa colectora de hierba (opcional) 13 Guía de cables 14 Botón de inicio (rojo) 8 TRABAJOS PRELIMINARES Para el montaje del escarificador se encuentran en el embalaje las siguientes piezas individuales:

• Larguero guía superior listo para el montaje

• Parte inferior de la barra

• Bolsa de herramientas con el siguiente contenido: – Manual del operador con Declaración de conformidad – Condiciones de garantía (según el modelo) – Diversas piezas de fijación (tornillos de cabeza redondeada, arandelas, tuercas, guías de cables [13], tuercas de mariposa [4], bridas para cables). En el caso improbable de que faltara alguna pieza, póngase en contacto con un comercial especializado. IMPORTANTE ¡Al plegar y desplegar los largueros, tener cuidado para no doblar, aplastar, retorcer o estirar demasiado los cables! Colocar los cables siempre por el lado exterior de la unión del larguero. Un cable dañado puede generar una avería técnica del aparato. IMPORTANTE Prestar atención a que al elevar la barra guía no se doblen o queden aprisionados los cables Bowden. Montaje de la parte inferior de la barra guía (figura C1 ) Se deben realizar los siguientes pasos para montar la parte inferior de la barra guía (1): – Colocar los extremos de la barra en el exterior de ambos lados de los puntos de fijación de la carcasa. Se pueden ajustar dos alturas de barra. – Insertar los tornillos de cabeza redondeada (2) suministrados desde el interior de la carcasa y la barra. – Desde el exterior de ambos lados, colocar una arandela (3) en cada tornillos y atornillarlos con tuercas autoblocantes (4). Montaje de la parte superior de la barra guía (figura C3 ) – Colocar la parte superior de la barra, a derecha e izquierda, en la parte inferior de la barra para que los taladros de fijación de ambas partes de la barra coincidan. – Insertar las guías de cables (1) desde el exterior hacia el interior, atornillar las dos partes de la barra con una arandela (2) y una tuerca de mariposa (3) respectivamente en el interior. – Colocar el cable (4) y el cable Bowden (5) en las guías de cables (1). De este modo se evita un atrapamiento del cable o del cable Bowden al plegar la barra guía. – Fijar el cable y el cable Bowden con ayuda de las cintas de cable (6) de la bolsa de herramientas de la barra inferior. Inserción de la batería cargada (figura K2 + V1 + G2 )

El manejo del cargador y la batería está descrito en una manual de instrucciones independiente del cargador. En particular, leer y observar las indicaciones de seguridad. Cargar la batería completamente antes de la primera puesta en servicio.

– Abrir y sostener la cubierta de la batería (5). – Extraer la llave de seguridad (7) K2 . – Insertar la batería en el compartimento de la batería hasta que encaje el bloqueo V1 . Prestar atención a que el bloqueo de la batería tenga libertad de movimiento y encaje perfectamente. Se pueden utilizar 2 baterías, o incluso solo 1 batería. Si solo se utiliza 1 batería, esta se puede insertar opcionalmente en el compartimento de batería I o en el compartimento de batería II. – Insertar la llave de seguridad si se utilizará la máquina inmediatamente G2 . – Cerrar la cubierta de la batería. Prestar atención a que la cubierta se cierre automáticamente. La suciedad y los restos de hierba pueden evitar su cierre y, por esta razón, deberán eliminarse. – En caso de insertar 2 baterías, la corriente primero se obtendrá de la batería I y, posteriormente, de la batería II. La conmutación de la batería I a la batería II se efectúa automáticamente. Retirada de la batería (figura F + K2 + N2 ) – Desconectar el motor F . El motor eléctrico y la herramienta de corte deben detenerse (Atención: ¡La herramienta de corte marcha en inercia!). – Abrir y sostener la cubierta de la batería. – Extraer la llave de seguridad K2 . – Mantener presionado el botón de desbloqueo ubicado en la parte delantera de la batería y extraer la batería del compartimento de batería N2 . – Para una extracción más sencilla de la batería presionar ligeramente la batería en el compartimento de la batería antes de extraerla. Mientras, mantener presionado el botón de desbloqueo. Los resortes montados permiten una extracción más sencilla. – Cerrar la cubierta de la batería. Prestar atención a que la cubierta se cierre automáticamente. La suciedad y los restos de hierba pueden evitar su cierre y, por esta razón, deberán eliminarse. 9 ANTES DE LA PRIMERA PUESTA EN SERVICIO

Indicación de seguridad Explicación de símbolos, véase la tabla de la página 2

Comprobar el asiento fijo de todas las uniones atornilladas. ¡Apriete los tornillos si fuera necesario! Se deberá comprobar especialmente el ensamblaje correcto y el estado del árbol de cuchillas (véase el capítulo "Mantenimiento del árbol de cuchillas"). Los trabajos en el árbol de cuchillas deberán ser realizados siempre por un taller especializado autorizado. Si el árbol de cuchillas no está montado correctamente, se podrían aflojar piezas y ocasionar lesiones graves.El escarificador está equipado con un dispositivo de parada del motor. Antes de la primera puesta en servicio, deberá controlar el funcionamiento del arco de mando de seguridad de la parada del motor. Si se suelta el arco de mando de seguridad, se deberá desconectar el motor y detener la herramienta de corte (atención: ¡La herramienta de corte marcha en inercia!). Si no fuera el caso, acudir a un taller especializado autorizado. Tras soltarlo, el arco debe volver a la posición mostrada en la imagen "Descripción de los componentes". En caso contrario, la máquina tiene que ser revisada inmediatamente por un taller especializado autorizado. Los dispositivos de seguridad y de protección de la máquina no deben manipularse ni desactivarse. ¡Controlar que los dispositivos de protección estén colocados de forma correcta y no presenten daños! Carga de la batería (figura W1 )

El manejo del cargador y la batería está descrito en una manual de instrucciones independiente del cargador. En particular, leer y observar las indicaciones de seguridad. Cargar la batería completamente antes de la primera puesta en servicio.

Encontrará todas las indicaciones de seguridad relativas a la manipulación, almacenamiento, conservación, transporte y eliminación de la batería de iones de litio, así como las medidas de primeros auxilios y las medidas de lucha contra incendios en la "Hoja de datos de la seguridad del producto" en www.sabo- online.com, en el manual de instrucciones.

Número de teléfono para información sobre las baterías de iones de litio [phone]

Indicador de estado de la batería (figura U4 ) Para controlar la carga disponible pulsar el botón del indicador de estado de batería ubicado en la batería. Las lámparas del indicador se iluminan según el estado de carga de la batería:

Lámparas Capacidad 4 lámparas verdes La batería está completamente cargada. 3 lámparas verdes La batería está cargada al 70 %. 2 lámparas verdes La batería está cargada al 45 %. 1 lámpara verde La batería está cargada al 10 % y se deberá recargar próximamente. Lámparas apagadas La batería está cargada a menos del 10 %, se debe cargar inmediatamente para evitar daños irreparables (descarga profunda).

10 PUESTA EN SERVICIO DEL ESCARIFICADOR

Indicación de seguridad Explicación de símbolos, véase la tabla de la página 2

Arranque del motor (figura A2 ) Antes de arrancar el motor, prestar atención a que el árbol de cuchillas se encuentre en la posición de excavar (1) Z2 . Arrancar el motor solo encontrándose el usuario detrás del escarificador. Coloque el escarificador en una superficie plana no cubierta de hierba alta (la hierba demasiado alta detiene el arranque del árbol de cuchillas y dificulta el proceso de arranque). Al iniciar o arrancar el motor, la máquina no se puede inclinar en sentido vertical sino, en caso necesario, en diagonal presionando la barra guía hacia abajo de forma que la herramienta de corte se muestre hacia el lado que no esté en contacto con el usuario pero solo a la distancia justa necesaria. Mientras el aparato no se encuentre sobre las 4 ruedas, las dos manos se deben colocar en la parte superior de la barra. – Mantener presionado el botón de inicio (14) con la mano derecha. – Pulsar el arco de mando de seguridad de parada del motor (1) ubicado en la parte superior de la barra con la mano izquierda. La cuchilla funciona mientras se mantenga presionado el arco de mando de seguridad. – Soltar el botón de inicio. 11 APAGADO DEL MOTOR (FIGURA F + K2 ) – Soltar el arco de mando de seguridad F . – Esperar a que se pare la herramienta de corte. – Extraer la llave de seguridad K2 . ¡Atención! ¡La herramienta de corte marcha en inercia!

12 PARADA DE EMERGENCIA

Suelte el estribo de mando de seguridad. – La herramienta de corte se detendrá. – El motor se detendrá. ATENCIÓN Antes de cada escarificación, se debe comprobar el correcto funcionamiento del arco de mando de seguridad: – Al soltar el arco de mando de seguridad, se deberá parar el motor y detener la herramienta de corte (Atención: ¡La herramienta de corte marcha en inercia!). Si no fuera el caso, acudir a un taller especializado autorizado.

13 AJUSTE DE LA PROFUNDIDAD DEL ESCARIFICADOR

Indicación de seguridad Explicación de símbolos, véase la tabla de la página 2

¡Está permitido ajustar la profundidad de escarificación solo con el motor desconectado! La profundidad de trabajo depende del desgaste de las cuchillas y, además, tiene que ajustarse a las respectivas condiciones de la hierba y del suelo. Verificar y ajustar la profundidad de escarificación siempre sobre una superficie plana del césped. Con el árbol de cuchillas bajado, las cuchillas deben rozar un poco la capa de césped. Se recomienda una profundidad de trabajo de hasta 3 mm. Si se tiene un césped bien cuidado, sin piedras, con un suelo blando, se puede ajustar algo más grande la profundidad de escarificación. Si la superficie del césped tiene demasiado musgo, se debe empezar con una menor profundidad de trabajo. Ajuste (figura Z2 + V2 ) En la entrega, el árbol de cuchillas se encuentra en la posición de elevación (1) Z2 . – La profundidad de escarificación se selecciona previamente con ayuda de elemento de fijación gris (2). Presionar ligeramente hacia abajo el elemento de fijación y encajarlo nuevamente en la posición deseada V2 . Este elemento de fijación le permite volver a encontrar en cualquier momento la posición de trabajo ajustada. – Con la palanca negra (3) instalada a la derecha el árbol de ejes desciende a la profundidad de trabajo seleccionada. Presionar primero la palanca ligeramente hacia abajo y después tirar de ella hasta el tope del elemento de fijación (2) V2 . Para reducir la fuerza de la palanca se puede elevar ligeramente el aparato por la barra superior hasta que las ruedas traseras ya no toquen el suelo. – Para elevar el árbol de cuchillas de la posición de trabajo primero se presiona la palanca (3) hacia abajo y, posteriormente, se desliza totalmente hacia delante. En la pos. (1), el árbol de cuchillas ya no se utiliza. De esta manera no se modifica la profundidad de escarificación preajustada Z2 . Prueba de escarificación – En caso de un nuevo aparato, encajar el elemento de fijación (2) en la posición "MIN". – Arrancar el motor. – Descender el árbol de cuchillas.8 – Mover el aparato lentamente en la dirección de trabajo. Comprobar el resultado del trabajo. Si el resultado de escarificación no fuera satisfactorio, elevar el árbol de cuchillas, desconectar el motor y encajar el elemento de fijación (2) en la siguiente posición. - Nueva prueba de escarificación En caso de bloquearse el motor o ruidos de golpes por piedras, desconectar el aparato inmediatamente. Ajustar la profundidad mínima de trabajo. Después de algunas horas de servicio, puede ser necesario un reajuste del árbol de cuchillas debido a desgaste. Cuanto más intensivo sea el uso cuanto mayor será el desgaste de las cuchillas. Los suelos duros o muy secos aceleran el desgaste. El ajuste de la profundidad de escarificación se debe llevar a cabo exactamente como se describió anteriormente.

Indicación de seguridad Explicación de símbolos, véase la tabla de la página 2

Funcionamiento con la bolsa colectora de césped (accesorio) Se puede trabajar con el escarificador también con un saco colector adicional (el número de pedido puede verse en los recambios originales y accesorios). ADVERTENCIA Si usa un bolsa colectora, esta deberá estar completamente montada y en un estado técnico perfecto. Colgamiento de la bolsa colectora en el escarificador (figura R1 + S1 ) – Colocar el bastidor de la bolsa colectora con el arco por delante en el paño de captura. Alinear las costuras superiores del paño de captura en el arco. – Presionar los perfiles de retención en el marco delantero del bastidor de la bolsa colectora R1 . – Abra la trampilla de expulsión del escarificador hacia arriba. – Levante la bolsa colectora por el asa y enganche con sus dos ganchos laterales en la parte superior de la carcasa del escarificador S1 . – Baje la trampilla de expulsión sobre la bolsa colectora. Al utilizar el escarificador cuidar de vaciar a tiempo la bolsa colectora. Solo cuando la tela permite el paso del aire se consigue una escarificación de césped impecable. Si las cuchillas están reguladas en una posición demasiado profunda, se empeora la recolección. IMPORTANTE ¡No lave la bolsa colectora con agua caliente! Vaciado de la bolsa colectora (figura F + L ) – Parar el motor F y esperar hasta que se detenga la herramienta de corte. – Levantar la trampilla de expulsión. – Descolgar en el arco portante la bolsa colectora llena del escarificador; la trampilla de expulsión se cierra por sí sola. – Vaciar del todo la bolsa colectora por el asa portante en el lado inferior del fondo L .

Funcionamiento sin bolsa colectora ADVERTENCIA Al trabajar sin bolsa colectora tiene que estar siempre cerrada (bajada) la trampilla de expulsión en la carcasa del escarificador. 15 ESCARIFICACIÓN

Indicación de seguridad Explicación de símbolos, véase la tabla de la página 2

NOTA Para proteger el árbol de cuchillas, evitar las curvas demasiado cerradas y elevar el árbol de cuchillas antes de realizar la maniobra de cambio de dirección. NOTA En caso de una tensión de batería insuficiente, el motor se desconecta automáticamente. Por esta razón, cargue la batería a tiempo. Escarificar en laderas ATENCIÓN No escarifique en pendientes pronunciadas. La escarificación en pendientes representa siempre un peligro. Escarificar siempre de forma transversal a la pendiente, nunca cuesta arriba o cuesta abajo. Mantenga siempre una posición vertical segura. En principio, los escarificadores conducidos a pie no deben ser utilizados en pendientes superiores al 26 % (inclinación de 15°). ¡Existe peligro de pérdida de estabilidad! Verificación de la seguridad de funcionamiento El escarificador está equipado con un dispositivo de parada del motor. Antes de la escarificación, deberá controlar el funcionamiento del arco de mando de seguridad parada del motor. Si se suelta el arco de mando de seguridad, se deberá desconectar el motor y detener la herramienta de corte (atención: ¡La herramienta de corte marcha en inercia!). Si no fuera el caso, acudir a un taller especializado autorizado. Tras soltarlo, el arco debe volver a la posición mostrada en la imagen "Descripción de los componentes". En caso contrario, la máquina tiene que ser revisada inmediatamente por un taller especializado autorizado. Los dispositivos de seguridad y de protección de la máquina no deben manipularse ni desactivarse. ¡Controlar que los dispositivos de protección estén colocados de forma correcta y no presenten daños! Para evitar posibles peligros, recomendamos el control del estado y de la sujeción de las cuchillas antes de cada escarificado (véase el capítulo "Mantenimiento del árbol de cuchillas"). Los trabajos en el árbol de cuchillas deben ser realizados siempre por un taller especializado. Si el árbol de cuchillas no está montado correctamente, se podrían aflojar piezas y ocasionar lesiones graves. ¡Comprobar la sujeción de los tornillos y las tuercas del aparato cada 10 horas de servicio, reapretar si es necesario! Si el árbol de cuchillas está bloqueado, p. ej. debido al choque con un obstáculo o un cuerpo extraño, se debe llevar el escarificador a un taller especializado autorizado para comprobar si algunas piezas del aparato están dañadas o deformadas. Los posibles arreglos necesarios deben ser realizados siempre por un taller especializado autorizado. Si la máquina empieza a vibrar de forma extraña o a emitir sonidos inusuales, será necesaria una comprobación inmediata por parte de un taller especializado autorizado. Restricción de horarios En cada región, la legislación puede establecer diferentes horarios para la utilización de escarificadores. Por favor, solicite información a las autoridades competentes antes de la primera puesta en servicio del escarificador. Indicaciones para el cuidado del césped (Figura M ) ADVERTENCIA Antes de cada escarificación, retire todos los cuerpos extraños (piedras, madera, ramas, etc.) del césped; sin embargo, preste atención también durante la escarificación a los objetos dispersos. Para escarificar, conducir el aparato en franjas rectilíneas a la velocidad del paso humano moderada. Debido al sentido de giro de avance del árbol de cuchillas, se necesita poca fuerza para empujar el aparato. Según la constitución del suelo, en parte es necesario retener el escarificador en el sentido opuesto al de la marcha. Evitar tomar curvas demasiado cerradas. Si el césped tiene demasiado musgo o mala hierba, se recomienda escarificar una vez más en ángulo recto al primer sentido de trabajo. Para escarificar sin saco colector, antes de la segunda pasada se tiene que quitar el material sacado en la primera. Si se deja este material sobre el césped, se empeoraría el resultado de la escarificación, se sometería el aparato a un esfuerzo adicional y se dificultaría el trabajo (más fuerza para empujar). La manera más sencilla de retirar/recoger el material escarificado es aspirarlo con un cortacésped TurboStar o rastrillándolo a mano.

16 INTERVALOS DE MANTENIMIENTO

IMPORTANTE ¡Evite posibles daños! Bajo condiciones extremas o extraordinarias podía ser necesario realizar los trabajos de mantenimiento tras periodos de tiempo más cortos. En caso de detectar daños, rogamos que se dirija a un taller especializado y autorizado. Los trabajos rutinarios de mantenimiento de la máquina deberán realizarse según la siguiente tabla.Además de los trabajos de mantenimiento incluidos en el manual del operador, deberá realizar las siguientes tareas de mantenimiento según los periodos indicados. Antes de la primera puesta en servicio

• Comprobar el asiento seguro de todas las uniones atornilladas.

• Comprobar el árbol de cuchillas y, en caso necesario, encargar a un taller especializado autorizado que lo apriete.

• Comprobar si funciona correctamente el arco de mando de seguridad.

• Comprobar que los dispositivos de protección estén colocados de forma correcta y no muestren daños. Antes de cada servicio

• Comprobar la superficie del césped y retirar todos los cuerpos extraños, en particular, los cables conductores de corriente.

• Comprobar la zona del cable de limitación (en caso de que se emplee también un cortacésped automático para cuidar el césped).

• Comprobar la carga de la batería.

• Comprobar el estado y el asiento seguro de las cuchillas; en caso necesario, el taller especializado autorizado deberá recambiarlas o apretarlas.

• Comprobar si el arco de mando de seguridad de parada del motor (1) funciona correctamente.

• Comprobar que los dispositivos de protección estén colocados de forma correcta y no muestren daños.

• Comprobar el desgaste o la pérdida de funcionalidad del dispositivo colector de césped.

• Comprobar los cables en busca de daños y envejecimiento. Cada 10 horas de servicio

• Comprobar el asiento seguro de todas las uniones atornilladas.

• Comprobar el desgaste y el asiento seguro del árbol de cuchillas. Tras cada servicio

• Limpiar el escarificador.

• Comprobar los daños y el desgaste de las cuchillas. En la inspección anual

• Limpiar la zona debajo de la cubierta de la correa.

17 CUIDADO Y MANTENIMIENTO DEL ESCARIFICADOR

¡El cuidado periódico es la mejor garantía de una larga vida útil y de un funcionamiento sin averías! ¡El mantenimiento insuficiente de su aparato provoca graves deficiencias relacionadas con la seguridad! ¡Utilice piezas de repuesto originales, ya que solo estas garantizan seguridad y calidad!

Indicación de seguridad Explicación de símbolos, véase la tabla de la página 2

Limpieza (figura N3 ) Quitar la suciedad y restos de hierba directamente después del trabajo. Colocar el aparato de lado y utilizar un cepillo o trapo para la limpieza. Las ranuras de aire para la refrigeración del motor eléctrico (1) deben estar libres de suciedad y restos de césped. IMPORTANTE No rociar nunca el aparato con agua. La instalación eléctrica podría sufrir daños. Cómo guardar el aparato Almacenar siempre el aparato con la llave de seguridad y la batería extraídas. Guarde siempre el aparato limpio en un lugar cerrado, seco y fuera del alcance de los niños. Deje que el motor se enfríe antes de aparcar la máquina en recintos cerrados. Plegado de la barra guía – Para ahorrar espacio durante el almacenamiento aflojar las dos tuercas de mariposa hasta que se pueda plegar sin resistencia la barra guía superior hacia el motor. – Durante este proceso, no doblar ni aprisionar el cable y el cable Bowden. IMPORTANTE ¡Al plegar y desplegar los largueros, tener cuidado para no doblar, aplastar, retorcer o estirar demasiado los cables! Colocar los cables siempre por el lado exterior de la unión del larguero. Un cable dañado puede generar una avería técnica del aparato. IMPORTANTE Prestar atención a que al elevar la barra guía no se doblen o queden aprisionados los cables Bowden. PRECAUCIÓN Al plegar el larguero para el transporte o almacenamiento y soltar las tuercas de mariposa se podría generar un movimiento brusco e imprevisible del mismo. Asimismo podrían producirse zonas de aplastamiento entre la parte inferior y superior del larguero. ¡Existe peligro de lesiones!

Transporte y protección del aparato (figura N ) – ¡Si fuera necesario transportar el aparato, no lo agarre por la trampilla de expulsión! En la parte delantera, agarre el asa de transporte y, en la parte trasera, el travesaño de la parte inferior de la barra guía (véase la figura N ). Antes de levantar o transportar la máquina, tenga en cuenta su peso (véase el capítulo "Datos técnicos"). Levantar grandes pesos puede provocar problemas de salud. Recomendamos levantar o llevar el aparato siempre por lo menos entre dos personas, si no se dispone de otros medios auxiliares. Si se transporta el aparato sobre una superficie de carga, utilizar una rampa de carga para la carga y descarga. – Transportar el aparato derecho sobre las 4 ruedas para evitar daños en el aparato y lesiones personales. ATENCIÓN ¡Evitar lesiones! Proceder cuidadosamente al cargar o descargar la máquina. Si se utiliza un remolque, se recomienda observar que esté equipado con paredes laterales estables. Para el aseguramiento del aparato se tienen que utilizar solo los puntos previstos en el vehículo de transporte. – Aparcar el medio de transporte sobre suelo plano, para que el aparato no pueda deslizarse antes de ser asegurado. – Descolgar el saco colector y asegurarlo por separado durante el transporte. – Fijar el aparato sobre o en el vehículo con medios de aseguramiento de carga autorizados (p. ej., correas de sujeción con elemento tensor). Las correas de sujeción son cintas de fibras sintéticas. Cada correa de sujeción está identificada con una etiqueta. La etiqueta contiene datos importantes para su utilización. Se deben observar las indicaciones de la etiqueta al utilizar la correa de sujeción. – En caso de materiales de carga que rueden, aconsejamos el anclaje directo con cuatro correas tensoras. Asegure el aparato por las ruedas, de forma que no se pueda mover durante el viaje. ATENCIÓN No tensar demasiado las correas. Una fijación demasiado fuerte del aparato puede provocar daños. Mantenimiento del árbol de cuchillas Antes de cualquier escarificado, controle el estado y el asiento fijo de las cuchillas. Sustituir las cuchillas desgastadas o deterioradas. ADVERTENCIA Encargar que las cuchillas sean cambiadas siempre por un taller especializado autorizado. Si el árbol de cuchillas no está montado correctamente, se podrían aflojar piezas y ocasionar lesiones graves. – El juego completo de cuchillas se debe sustituir si se ha alcanzado el límite de desgaste (marca redonda en la cuchilla) o cuando ya no sea posible reajustar la profundidad de escarificación. – Utilizar solo cuchillas de escarificación originales en caso de sustitución. Los repuestos no equivalentes pueden dañar la máquina y poner en peligro su seguridad. – Las cuchillas de escarificación de repuesto deben estar marcadas siempre con el nombre y/o el código de empresa del fabricante o proveedor y el número de pieza.

Sustitución de la correa dentada Por motivos de seguridad, advertimos expresamente que la correa de accionamiento se debe sustituir únicamente por una pieza original. Encomendar únicamente a un taller especializado autorizado la sustitución de la correa dentada. Tensado de la correa dentada (figura X1 + X2) Después de sustituir la correa dentada, se debe prestar atención a que la correa dentada cuente con la tensión suficiente mediante el tensor de la excéntrica. La correa dentada está suficientemente tensa cuando sienta una ligera resistencia y no se anule por el rodillo. – Se debe aflojar el tornillo Allen (SW4).10 – El punto de atornillado del tensor de la excéntrica está descentrado. – Para modificar la tensión de la correa dentada, utilizar los dos orificios de fijación y girar la excéntrica a la posición deseada. – Para aumentar la tensión de la correa dentada se debe girar el tensor de la excéntrica en dirección del lado más largo de la excéntrica hacia la correa dentada X1. – Para reducir la tensión de la correa dentada se debe girar el tensor de la excéntrica en dirección del lado más corto de la excéntrica hacia la correa dentada X2. – A continuación, apretar el tornillo Allen con 5 Nm. Una correa dentada demasiado floja puede deslizarse y causar ruido. Además, existe peligro de salto. Una correa dentada demasiado tensa se desgasta demasiado rápido y reduce la eficiencia. Existe peligro de dañar los cojinetes. En el peor de los casos, se desgarrará. Aquí también se puede producir un aumento de ruido. 18 CAUSAS DE AVERÍAS Y SU SOLUCIÓN Averías Causas posibles Solución

El motor no arranca La llave de seguridad no está insertada. Insertar la llave de seguridad G2 . La batería no está cargada U4. Cargar la batería W1 . La batería no funciona o no se puede cargar. Sustituir la batería. Árbol de cuchillas bloqueado Comprobar la profundidad de escarificación. Limpiar el árbol de cuchillas (extraer antes la llave de seguridad). Volcar la máquina al iniciarla.

Solicitar la comprobación a un taller especializado autorizado.

El motor se apaga La hierba es demasiado alta. Cortar previamente el césped. La batería está vacía U4. Cargar la batería W1 . Bloqueo por cuerpos extraños Solicitar la comprobación a un taller especializado autorizado. Profundidad de escarificación excesiva Ajustar de nuevo la profundidad de escarificación V2 .

Resultado del trabajo insatisfactorio La hierba es demasiado alta. Cortar previamente el césped. Capacidad baja de la batería U4. Cargar la batería W1 . Desgaste de las cuchillas Reajustar la profundidad de escarificación V2 . Encomendar la sustitución del árbol de cuchillas a un taller especializado autorizado. Profundidad de escarificación no adaptada a las condiciones del césped y del suelo Ajustar de nuevo la profundidad de escarificación V2 .

Fuertes sacudidas (vibración)

Solicitar la comprobación a un taller especializado autorizado.

El árbol de cuchillas no gira La llave de seguridad no está insertada. Insertar la llave de seguridad G2 . La batería no está cargada U4. Cargar la batería W1 . Correa dentada defectuosa Solicitar la comprobación o el cambio a un taller especializado autorizado para este fin.

En caso de interrupciones y defectos que no se mencionan aquí, diríjase por favor a su taller especializado autorizado más próximo. Las reparaciones que requieren conocimientos técnicos las debería dejar Vd. que las efectúe solo un especialista. Su taller especializado autorizado le ayudará gustosamente también si Vd. no quiere realizar los trabajos de mantenimiento descritos aquí.

Cargador Véase el manual de instrucciones independiente del cargador. Batería Véase el manual de instrucciones independiente del cargador. Escarificador Carcasa Plástico resistente a golpes (ABS) Ancho de trabajo 330 mm Cuchilla escarificadora 14 unidades Barra guía de altura ajustable Doble Volumen de la bolsa colectora 50 litros Peso 17,5 kg Largo 1330 mm Ancho 490 mm Altura 990 mm Disposición ruedas delante/detrás Ø 180 mm / Ø 180 mm Disposición cojinetes delante/detrás Cojinete deslizante

Nivel de potencia acústica Nivel de potencia acústica garantizado; medido según 2000/14/CE

Nivel de la presión acústica Nivel de la presión acústica de emisión en el puesto de manejo; medido según DIN EN 13684 Inseguridades de medición; según ISO 4871

Vibraciones Vibraciones en el larguero de guía; medidas según DIN EN 13684 Inseguridades de medición; según EN 12096

Baterías de iones de litio admisibles
