BEDIENUNGSANLEITUNG 33V ACCU SABO

Vertikutierer BETRIEBSANLEITUNG

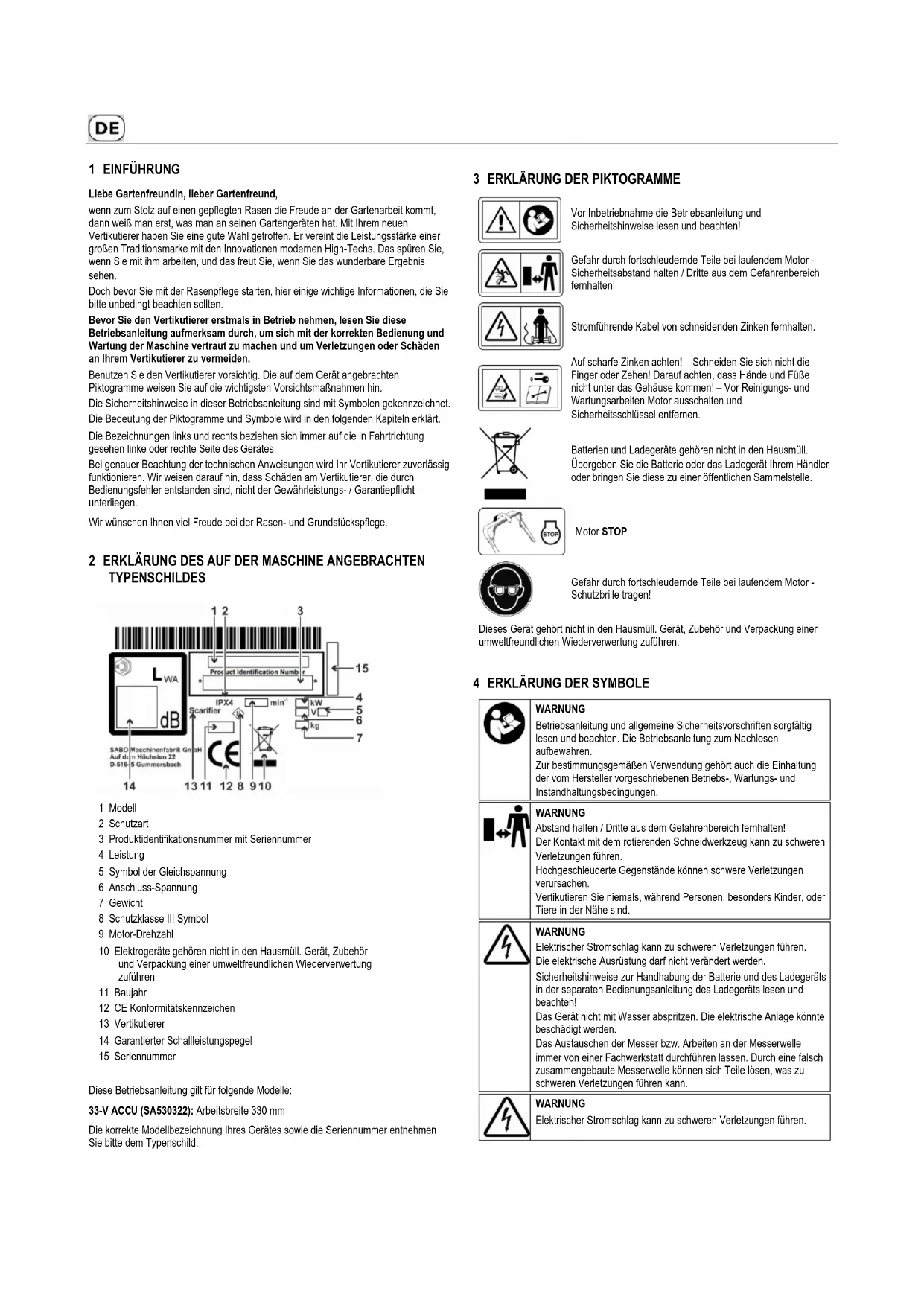

X2Deutsch Originalbetriebsanleitung

Allgemeine Sicherheitshinweise ................................................................................ 3 Vorbereitende Maßnahmen ....................................................................................... 4 Handhabung .............................................................................................................. 4 Wartung und Lagerung .............................................................................................. 5 7 Beschreibung der Bauteile ..................................................................................... 6 8 Vorbereitende Arbeiten ........................................................................................... 6 Führungsholm-Unterteil anbauen (Abbildung C1 ) .................................................. 6 Führungsholm-Oberteil anbauen (Abbildung C3 ) ................................................... 6 Einsetzen der geladenen Batterie (Abbildung K2 + V1 + G2 ) ............................ 6 Batterie entnehmen (Abbildung F + K2 + N2 ) .................................................... 6 9 Vor der ersten Inbetriebnahme .............................................................................. 6 Batterie laden (Abbildung W1 ) ................................................................................ 7 Batteriestandanzeige (Abbildung U4 ) ..................................................................... 7 10 Inbetriebnahme des Vertikutierers ........................................................................ 7 Starten des Motors (Abbildung A2 ) ......................................................................... 7 11 Abstellen des Motors (Abbildung F + K2) .......................................................... 7 12 Anhalten im Notfall .................................................................................................. 7 13 Einstellen der Vertikutiertiefe................................................................................. 7 Einstellung (Abbildung Z2 + V2 ) ............................................................................ 7 Vertikutierprobe ......................................................................................................... 7 14 Grasfangeinrichtung ............................................................................................... 8 Betrieb mit Grasfangsack (Zubehör) ......................................................................... 8 Fangsack am Vertikutierer einhängen (Abbildung R1 + S1 ) ................................ 8 Entleeren des Grasfangsacks (Abbildung F + L) ................................................... 8 Betrieb ohne Grasfangsack ....................................................................................... 8 15 Vertikutierbetrieb ..................................................................................................... 8 Vertikutieren an Hanglagen ....................................................................................... 8 Prüfung der Betriebssicherheit .................................................................................. 8 Zeitliche Einschränkungen ........................................................................................ 8 Tipps zur Rasenpflege (Abbildung M ) ..................................................................... 8 16 Wartungsintervalle .................................................................................................. 8 17 Pflege und Wartung des Vertikutierers ................................................................. 9 Reinigung (Abbildung N3 ) ....................................................................................... 9 Aufbewahrung ........................................................................................................... 9 Umklappen des Führungsholmes.............................................................................. 9 Transport und Sicherung des Gerätes (Abbildung N ) ............................................. 9 Wartung des Messerwelle ......................................................................................... 9 Auswechseln des Zahnriemens ................................................................................ 9 Spannen des Zahnriemens (Abbildung X1 + X2)...................................................... 9 18 Störungsursachen und deren Beseitigung ........................................................ 10 19 Technische Daten .................................................................................................. 10 Motor ........................................................................................................................ 10 Ladegerät ................................................................................................................. 10 Batterie .................................................................................................................... 10 Vertikutierer ............................................................................................................. 10 Schallleistungspegel ................................................................................................ 10 Schalldruckpegel ..................................................................................................... 10 Schwingungen ......................................................................................................... 10 20 Original-Ersatzteile und Zubehör ........................................................................ 10 Konformitätserklärung ................................... siehe hinten, nach der letzten Sprache1 EINFÜHRUNG Liebe Gartenfreundin, lieber Gartenfreund, wenn zum Stolz auf einen gepflegten Rasen die Freude an der Gartenarbeit kommt, dann weiß man erst, was man an seinen Gartengeräten hat. Mit Ihrem neuen Vertikutierer haben Sie eine gute Wahl getroffen. Er vereint die Leistungsstärke einer großen Traditionsmarke mit den Innovationen modernen High-Techs. Das spüren Sie, wenn Sie mit ihm arbeiten, und das freut Sie, wenn Sie das wunderbare Ergebnis sehen. Doch bevor Sie mit der Rasenpflege starten, hier einige wichtige Informationen, die Sie bitte unbedingt beachten sollten. Bevor Sie den Vertikutierer erstmals in Betrieb nehmen, lesen Sie diese Betriebsanleitung aufmerksam durch, um sich mit der korrekten Bedienung und Wartung der Maschine vertraut zu machen und um Verletzungen oder Schäden an Ihrem Vertikutierer zu vermeiden. Benutzen Sie den Vertikutierer vorsichtig. Die auf dem Gerät angebrachten Piktogramme weisen Sie auf die wichtigsten Vorsichtsmaßnahmen hin. Die Sicherheitshinweise in dieser Betriebsanleitung sind mit Symbolen gekennzeichnet. Die Bedeutung der Piktogramme und Symbole wird in den folgenden Kapiteln erklärt. Die Bezeichnungen links und rechts beziehen sich immer auf die in Fahrtrichtung gesehen linke oder rechte Seite des Gerätes. Bei genauer Beachtung der technischen Anweisungen wird Ihr Vertikutierer zuverlässig funktionieren. Wir weisen darauf hin, dass Schäden am Vertikutierer, die durch Bedienungsfehler entstanden sind, nicht der Gewährleistungs- / Garantiepflicht unterliegen. Wir wünschen Ihnen viel Freude bei der Rasen- und Grundstückspflege. 2 ERKLÄRUNG DES AUF DER MASCHINE ANGEBRACHTEN TYPENSCHILDES

1 Modell 2 Schutzart 3 Produktidentifikationsnummer mit Seriennummer 4 Leistung 5 Symbol der Gleichspannung 6 Anschluss-Spannung 7 Gewicht 8 Schutzklasse III Symbol 9 Motor-Drehzahl 10 Elektrogeräte gehören nicht in den Hausmüll. Gerät, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen 11 Baujahr 12 CE Konformitätskennzeichen 13 Vertikutierer 14 Garantierter Schallleistungspegel 15 Seriennummer

Diese Betriebsanleitung gilt für folgende Modelle: 33-V ACCU (SA530322): Arbeitsbreite 330 mm Die korrekte Modellbezeichnung Ihres Gerätes sowie die Seriennummer entnehmen Sie bitte dem Typenschild.

3 ERKLÄRUNG DER PIKTOGRAMME

Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten!

Gefahr durch fortschleudernde Teile bei laufendem Motor - Sicherheitsabstand halten / Dritte aus dem Gefahrenbereich fernhalten!

Stromführende Kabel von schneidenden Zinken fernhalten.

Auf scharfe Zinken achten! – Schneiden Sie sich nicht die Finger oder Zehen! Darauf achten, dass Hände und Füße nicht unter das Gehäuse kommen! – Vor Reinigungs- und Wartungsarbeiten Motor ausschalten und Sicherheitsschlüssel entfernen.

Batterien und Ladegeräte gehören nicht in den Hausmüll. Übergeben Sie die Batterie oder das Ladegerät Ihrem Händler oder bringen Sie diese zu einer öffentlichen Sammelstelle.

Gefahr durch fortschleudernde Teile bei laufendem Motor - Schutzbrille tragen!

Dieses Gerät gehört nicht in den Hausmüll. Gerät, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

4 ERKLÄRUNG DER SYMBOLE

WARNUNG Betriebsanleitung und allgemeine Sicherheitsvorschriften sorgfältig lesen und beachten. Die Betriebsanleitung zum Nachlesen aufbewahren. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen.

WARNUNG Abstand halten / Dritte aus dem Gefahrenbereich fernhalten! Der Kontakt mit dem rotierenden Schneidwerkzeug kann zu schweren Verletzungen führen. Hochgeschleuderte Gegenstände können schwere Verletzungen verursachen. Vertikutieren Sie niemals, während Personen, besonders Kinder, oder Tiere in der Nähe sind.

WARNUNG Elektrischer Stromschlag kann zu schweren Verletzungen führen. Die elektrische Ausrüstung darf nicht verändert werden. Sicherheitshinweise zur Handhabung der Batterie und des Ladegeräts in der separaten Bedienungsanleitung des Ladegeräts lesen und beachten! Das Gerät nicht mit Wasser abspritzen. Die elektrische Anlage könnte beschädigt werden. Das Austauschen der Messer bzw. Arbeiten an der Messerwelle immer von einer Fachwerkstatt durchführen lassen. Durch eine falsch zusammengebaute Messerwelle können sich Teile lösen, was zu schweren Verletzungen führen kann.

WARNUNG Elektrischer Stromschlag kann zu schweren Verletzungen führen.Fahren Sie niemals mit eingeschaltetem Schneidwerkzeug über stromführende Leitungen. Überprüfen Sie das Gelände vor und während des Vertikutierens auf stromführende Leitungen und entfernen Sie diese, wenn möglich. Bei Beschädigung einer stromführenden Leitung das Gerät ausschalten und die Leitung vom Versorgungsnetz trennen.

WARNUNG Achtung vor scharfen Messern! Der Kontakt mit dem rotierenden Schneidwerkzeug kann zu schweren Fußverletzungen führen. Den Motor nur hinter dem Gerät stehend starten. Darauf achten, dass die Füße nicht unter das Gehäuse kommen.

WARNUNG Achtung vor scharfen Messern! Der Kontakt mit dem rotierenden Schneidwerkzeug kann zu schweren Hand- und Fußverletzungen führen. Bei laufendem Motor/Messerwelle den durch die Länge des Führungsholmes gegebenen Sicherheitsabstand einhalten. Darauf achten, dass Hände und Füße nicht unter das Gehäuse kommen.

WARNUNG Hochgeschleuderte Gegenstände können schwere Verletzungen verursachen. Vor dem Vertikutieren insbesondere bei Laub bedeckten Flächen alle Steine, Stöcke, Drähte, Spielzeug und andere Fremdkörper von dem Rasen entfernen. Das Gerät niemals mit beschädigten oder fehlenden Schutzeinrichtungen benutzen. Fehlende oder beschädigte Sicherheits- und Schutzeinrichtungen gefährden Ihre Sicherheit und die Sicherheit anderer Personen. Vor der ersten Inbetriebnahme das Schneidwerkzeug auf festen Sitz prüfen, danach vor jedem Vertikutieren die Messer auf festen Sitz, Verschleiß und Schäden untersuchen. Abgenutzte oder beschädigte Messer von einer autorisierten Fachwerkstatt austauschen lassen. Vor dem Starten des Motors prüfen, ob die Werkzeuge entfernt sind.

WARNUNG Elektrischer Stromschlag kann zu schweren Verletzungen führen. Stromführende Leitungen vom Schneidwerkzeug fernhalten. Beim Starten darauf achten, dass stromführende Leitungen nicht in der Nähe des Gehäuses liegen. Beim Vertikutieren nicht über stromführende Leitungen fahren. Bei Beschädigung das Gerät ausschalten und warten bis das Schneidwerkzeug stillsteht, Sicherheitsschlüssel abziehen. Fehlerhafte stromführende Leitungen müssen ersetzt werden.

WARNUNG Wenn bei Arbeiten am Gerät der Sicherheitsschlüssel nicht abgezogen wird, könnte der Motor gestartet werden und schwere Verletzungen die Folge sein. Der Kontakt mit dem rotierenden Schneidwerkzeug kann zu schweren Hand- und Fußverletzungen führen. Hochgeschleuderte Gegenstände können schwere Verletzungen verursachen. Den Motor ausschalten und warten bis das Schneidwerkzeug stillsteht, Sicherheitsschlüssel abziehen: – vor Wartungs- und Reparaturarbeiten; – wenn der Vertikutierer angehoben oder gekippt werden muss, z.B. zum Transport; – beim Fahren außerhalb des Rasens auf Wegen oder Straßen; – wenn die Maschine zur Vertikutierfläche hin- und wieder wegtransportiert wird; – wenn die Maschine unbeaufsichtigt bleibt; – bevor die Batterie aus dem Batteriefach am Motor entnommen oder eingesetzt wird! Für entsprechende Reinigungs- oder Wartungshinweise in der Betriebsanleitung nachschlagen. Ungenügende Wartung Ihres Gerätes führt zu sicherheitsrelevanten Mängeln.

WARNUNG Der Kontakt mit dem rotierenden Schneidwerkzeug kann zu schweren Hand- und Fußverletzungen führen. Hochgeschleuderte Gegenstände können schwere Verletzungen verursachen. Den Motor abstellen und warten bis das Schneidwerkzeug stillsteht: – wenn das Gerät angehoben oder gekippt werden muss, z.B. zum Transport; – beim Fahren außerhalb des Rasens auf Wegen oder Straßen; – wenn die Maschine für kurze Zeit unbeaufsichtigt bleibt; – bevor die Vertikutiertiefe eingestellt wird; – bevor der Grasfangsack abgenommen wird.

VORSICHT Der Kontakt mit den scharfen Kanten der Vertikutiermesser kann zu Verletzungen führen. Bei Wartungs- und Reinigungsarbeiten immer Schutzhandschuhe tragen.

WARNUNG Schutzbrille tragen! Hochgeschleuderte Gegenstände können schwere Verletzungen verursachen. Vertikutieren Sie niemals ohne Schutzbrille.

5 BESTIMMUNGSGEMÄSSER GEBRAUCH

• Das Gerät ist ausschließlich zum Vertikutieren von Gras- und Rasenflächen im Rahmen der Garten- und Landschaftspflege bestimmt. ("Bestimmungsgemäßer Gebrauch"). Jeder darüber hinausgehende Einsatz gilt als nicht bestimmungsgemäß; für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko hierfür trägt allein der Benutzer. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen.

• Beim Einsatz in öffentlichen Anlagen, Parks, Sportstätten, an Straßen und in land- und forstwirtschaftlichen Betrieben ist besondere Vorsicht erforderlich.

• Nicht eingesetzt werden darf der Vertikutierer insbesondere zur Unkrautbeseitigung in Steinfugen, auf Terrassen oder Gehwegen, als Motorhacke und zum Einebnen von Bodenerhebungen wie z. B. Maulwurfshügel.

• Nicht zulässig ist die Verwendung jeglicher vom Hersteller nicht freigegebener Zusatz- und Anbaugeräten. Bei Verwendung derartiger Zusatz- und Anbaugeräte erlöschen die CE-Konformität und der Garantieanspruch. Eigenmächtige Veränderungen an diesem Gerät schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.

6 ALLGEMEINE SICHERHEITSVORSCHRIFTEN FÜR DEN

BATTERIEBETRIEBENEN VERTIKUTIERER Allgemeine Sicherheitshinweise

Lesen Sie zu Ihrem Schutz und zur Gewährleistung der Funktion die Betriebsanleitung sorgfältig. Machen Sie sich mit den Bedienelementen und dem richtigen Gebrauch der Maschine vertraut. Die Betriebsanleitung zum Nachlesen aufbewahren.

• Denken Sie daran, dass der Maschinenführer oder der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

• Diese Betriebsanleitung gehört zur Maschine und muss im Fall eines Weiterverkaufs dem Käufer des Gerätes ausgehändigt werden.

• Erlauben Sie niemals Kindern und Personen unter 16 Jahren sowie anderen Personen, welche die Betriebsanleitung nicht kennen, die Maschine zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

• Erklären Sie jedem, der mit dem Gerät arbeiten soll, die möglichen Gefahrenmomente und wie Unfälle zu vermeiden sind. Dieses Gerät darf nur von Personen genutzt, gewartet und instand gesetzt werden, die hiermit vertraut und über die Gefahren unterrichtet sind.

• Dieses Gerät ist nicht dafür bestimmt, von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt und erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Diese Aufsichts-Person muss im Vorfeld entscheiden, ob die Person mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten für diese Tätigkeit geeignet ist.4

Vertikutieren Sie niemals, während Personen, besonders Kinder, oder Tiere in der Nähe sind.

• Bewahren Sie Ihre Maschine sicher auf! Unbenutzte Geräte immer mit abgezogenem Sicherheitsschlüssel und ohne eingesetzte Batterie in einem trockenen, geschlossenen Raum und für Kinder nicht erreichbar aufbewahren.

• Sicherheits- und Schutzeinrichtungen der Maschine dürfen nicht manipuliert oder deaktiviert werden!

• Die Kabelverlegung darf nicht manipuliert werden, z.B. durch Entfernen von Kabelklemmen oder Anbringen zusätzlicher Kabelbinder! Die Kabel müssen so an der Außenseite des Holms anliegen, dass sie beim Umklappen des Holms weder gequetscht noch überstreckt werden. Ein beschädigtes Kabel kann zu einem technischen Defekt des Gerätes führen. Vorbereitende Maßnahmen

• Während des Vertikutierens sind immer festes, geschlossenes, rutschfestes Schuhwerk oder Sicherheitsschuhe und lange Hosen zu tragen. Vermeiden Sie das Tragen loser Kleidung oder Kleidung mit hängenden Schnüren oder Gürteln. Vertikutieren Sie nicht barfüßig oder in Sandalen. Zum Schutz der Augen tragen Sie eine Sicherheitsbrille.

• Laute Geräusche können zu Hörschäden führen. Wir empfehlen, einen Gehörschutz zu tragen.

Überprüfen Sie vor und während des Vertikutierens vollständig das Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie alle Steine, Stöcke, Drähte, Spielzeug und andere Fremdkörper die erfasst und weggeschleudert werden können.

Überprüfen Sie das Gelände vor und während des Vertikutierens auf stromführende Leitungen und entfernen Sie diese, wenn möglich. Fahren Sie niemals mit eingeschaltetem Schneidwerkzeug über stromführende Leitungen. Gefährdung: elektrischer Schlag! Bei Beschädigung einer stromführenden Leitung das Gerät ausschalten und die Leitung vom Versorgungsnetz trennen.

• Wenn Sie zur Rasenpflege auch einen Mähroboter einsetzen, sind folgende Sicherheitshinweise im Hinblick auf die Arbeitsfläche des Mähroboters zu beachten: – vor dem Vertikutieren auf diesen Flächen ist immer der Bereich des Begrenzungskabels zu prüfen. – sind die Kabel in der Erde verlegt, müssen sie überprüft werden, es dürfen keine Kabel zu sehen sein, besondere Vorsicht ist bei der Ladestation geboten. – sind die Begrenzungskabel oberirdisch verlegt, so sollten diese direkt auf dem Untergrund gespannt verlaufen und nicht schlaff im Gras herumliegen. Die Kabel müssen ausreichend durch Begrenzungsnägel fixiert sein, siehe Bedienungsanleitung. – die Begrenzungsnägel dürfen nicht hervorstehen, ansonsten müssen die Nägel nachgedrückt werden. – herumliegende Kabelreste vor dem Vertikutieren entfernen. Bei den oben beschriebenen Zuständen besteht die Gefahr, dass das Kabel vom Arbeitswerkzeug eingezogen und aufgewickelt wird, das kann zu erheblichen Verletzungen führen.

• Herunterhängende Zweige und ähnliche Hindernisse können den Benutzer verletzen oder das Vertikutieren behindern. Vor dem Vertikutieren auf mögliche Hindernisse wie z. B. herunterhängende Zweige achten und diese zurückschneiden oder entfernen.

Die elektrische Ausrüstung darf nicht verändert werden. Sicherheitshinweise zur Handhabung der Batterie und des Ladegeräts in der separaten Bedienungsanleitung des Ladegeräts lesen und beachten!

• Vor der Benutzung des Vertikutierers zur Vermeidung einer Gefährdung diesen auf festen Sitz der Verschraubungen, den korrekten Zusammenbau und den Zustand der Messerwelle prüfen. Abgenutzte oder beschädigte Messer und Befestigungsschrauben müssen ausgetauscht werden.

• Der Zustand der Piktogramme ist bei jedem Einsatz zu prüfen. Abgenutzte oder beschädigte Piktogramme müssen ersetzt werden. Handhabung

• Das mitgelieferte Ladegerät darf nur für die zum Vertikutierer gehörenden Batterien verwendet werden. Die Batterien dürfen ebenfalls nicht mit einem anderen Ladegerät aufgeladen werden. Sie könnten sich selbst gefährden oder Ihr Gerät beschädigen. Verwenden Sie den Vertikutierer nur mit den dafür zulässigen Batterien. Falsche Anwendung von Batterien und Ladegerät kann Stromschlag oder Feuer bewirken. Zulässige Ladegeräte und Batterien: siehe Kapitel „Original-Ersatzteile und Zubehör“.

• Das Gerät darf nicht in explosionsgefährdeter Umgebung betrieben werden.

Stromführende Leitungen vom Schneidwerkzeug fernhalten. Beim Vertikutieren nicht mit der Maschine über stromführende Leitungen fahren.

Überprüfen Sie das Gelände vor und während des Vertikutierens auf stromführende Leitungen und entfernen Sie diese, wenn möglich. Fahren Sie niemals mit eingeschaltetem Schneidwerkzeug über stromführende Leitungen. Gefährdung: elektrischer Schlag! Bei Beschädigung einer stromführenden Leitung das Gerät ausschalten und die Leitung vom Versorgungsnetz trennen.

• Vertikutieren Sie nicht bei schlechtem Wetter, wenn die Gefahr von Blitzschlag besteht.

• Gerät nicht dem Regen oder Feuchtigkeit aussetzen.

• Keine Kopfhörer zum Radio- oder Musikhören tragen. Sicherheit bei der Wartung und beim Betrieb der Maschine erfordert uneingeschränkte Aufmerksamkeit.

• Vertikutieren Sie nur bei Tageslicht oder bei guter Beleuchtung. Führen Sie die Maschine im Schritt-Tempo.

• Besonders vorsichtig sein, wenn unübersichtliche Ecken, Sträucher, Bäume oder andere Hindernisse die Sicht beeinträchtigen können.

• Nicht zu nahe an Löcher, Gräben und Böschungen heranfahren. Die Maschine kann sich plötzlich überschlagen, wenn ein Rad über die Kante eines Grabens oder einer Böschung fährt oder wenn eine Kante plötzlich nachgibt.

• Vorsicht beim Vertikutieren unter Spielgeräten (z.B. Schaukeln). Das Gerät könnte in unsichere Lage kommen. Es besteht Verletzungsgefahr.

• Die Maschine nicht bei Krankheit, Müdigkeit oder unter Einfluss von Alkohol, Medikamenten oder Drogen bedienen.

• Wenn möglich ist der Einsatz des Gerätes bei nassem Gras zu vermeiden. Es besteht Ausrutschgefahr.

• Achten Sie immer auf einen guten, sicheren Stand an Hängen. Vertikutieren Sie quer zum Hang, niemals auf- oder abwärts. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.

• Vertikutieren Sie nicht an übermäßig steilen Hängen! Das Vertikutieren an Hanglagen birgt grundsätzlich Gefahren. Achten Sie immer auf einen sicheren Stand. Grundsätzlich sollten handgeführte Vertikutierer bei Steigungen von mehr als 26% (15° Neigung) nicht eingesetzt werden. Es droht der Verlust der Standfestigkeit.

• Seien Sie besonders vorsichtig, wenn Sie die Maschine wenden oder das Gerät zu sich heranziehen.

• Bei Rückwärtsbewegungen mit der Maschine besteht Stolpergefahr. Rückwärtsgehen vermeiden. Vermeiden Sie anormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

• Halten Sie den durch die Länge des Führungsholmes gegebenen Sicherheitsabstand ein.

• Um ein Abrutschen des Gerätes beim Tragen zu verhindern, fassen Sie das Gerät immer an den dafür vorgesehenen Greifvorrichtungen (Tragegriff, Gehäuse, Holmenden oder Querholm des Führungsholm-Unterteils). Nicht an der Auswurfklappe anfassen!

• Beachten Sie vor dem Heben oder Tragen das Gewicht der Maschine (siehe Kapitel „Technische Daten“). Das Heben von hohen Gewichten kann zu gesundheitlichen Problemen führen.

• Heben oder tragen Sie niemals eine Maschine mit laufendem Motor.

• Benutzen Sie niemals die Maschine mit beschädigten oder fehlenden Sicherheits- und Schutzeinrichtungen. Fehlende oder beschädigte Sicherheits- und Schutzeinrichtungen gefährden Ihre Sicherheit und die Sicherheit anderer Personen. Sicherheitseinrichtungen sind (siehe Kapitel „Beschreibung der Bauteile“):

– Sicherheitsschaltbügel Motorstopp (1) Der Vertikutierer ist mit einer Motorstopp-Vorrichtung ausgestattet. Im laufenden Betrieb und im Gefahrenmoment wird durch Loslassen des Sicherheitsschaltbügel Motorstopp der Elektromotor ausgeschaltet. Der Elektromotor und das Schneidwerkzeug müssen zum Stillstand kommen (Achtung! Das Schneidwerkzeug läuft nach!). Andernfallsdie nächste autorisierte Fachwerkstatt aufsuchen. Der Sicherheitsschaltbügel muss nach dem Loslassen auf jeden Fall wieder in die im Bild „Beschreibung der Bauteile“ gezeigte Position zurückspringen. Sollte dies nicht der Fall sein, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich. Die Funktion des Sicherheitsschaltbügels darf in keinem außer Kraft gesetzt werden. Auf die ordnungsgemäße Funktion des Sicherheitsschaltbügels ist zu achten. Wenn das nicht der Fall ist, von einer autorisierten Fachwerkstatt instand setzen lassen.

– Sicherheitsschlüssel (7) Diese Sicherheitseinrichtung schützt vor Verletzungen durch ein unbeabsichtigtes Starten des Motors. Um ein unbefugtes Betätigen der Maschine zu verhindern, muss bei allen Arbeiten an der Maschine, vor Wartungs- und Reparaturarbeiten, wenn die Maschine verlassen wird und während der Lagerung der Sicherheitsschlüssel abgezogen sein.

Schutzeinrichtungen sind (siehe Kapitel „Beschreibung der Bauteile“):

– Gehäuse, Grasfangsack (12), Auswurfklappe (11) Diese Schutzeinrichtungen schützen vor Verletzungen durch hoch geschleuderte Gegenstände. Das Gerät darf nicht mit beschädigtem Gehäuse bzw. ohne ordnungsgemäß befestigten Grasfangsack oder am Gehäuse anliegender Auswurfklappe betrieben werden.

– Gehäuse Diese Schutzeinrichtung schützt vor Verletzungen durch den Kontakt mit dem rotierenden Schneidwerkzeug. Das Gerät darf nicht mit beschädigtem Gehäuse betrieben werden. Darauf achten, dass Hände und Füße nicht unter das Gehäuse kommen.

– Motorgehäuse, Abdeckung (8), Befestigungsteile, Bedienelement mit Kabel Diese Schutzeinrichtungen schützen vor Verletzungen durch Berührung mit spannungsführenden Teilen. Die elektrische Ausrüstung darf nicht verändert werden. Fehlerhafte Kabel müssen ersetzt werden.

Die Schutzeinrichtungen dürfen nicht verändert werden.

Bei Inbetriebnahme ist darauf zu achten, dass die Füße sich in sicherem Abstand zum Schneidwerkzeug befinden.

Beim Starten des Motors darf die Maschine nicht hochgekantet werden, sondern ist, falls erforderlich, durch Herunterdrücken des Führungsholmes so schräg zu stellen, dass das Schneidwerkzeug in die vom Benutzer abgewandte Richtung zeigt, jedoch nur so weit, wie es unbedingt erforderlich ist. Solange das Gerät nicht mit allen 4 Rädern auf dem Boden steht, müssen sich beide Hände auf dem Holm-Oberteil befinden.

Führen Sie niemals Hände oder Füße in die Nähe oder unter sich drehende Teile. Achten Sie darauf, dass Hände und Füße nicht unter das Gehäuse kommen.

Schalten Sie den Motor aus durch Loslassen des Sicherheitsschaltbügels Motorstopp, und vergewissern Sie sich, dass alle bewegten Teile vollkommen still stehen und der Sicherheitsschlüssel abgezogen ist: – wenn Sie die Maschine unbeaufsichtigt lassen; – bevor Sie das Kabel überprüfen; – bevor Sie die Maschine überprüfen, reinigen oder Arbeiten an ihr durchführen; – wenn Sie die Maschine anheben oder kippen müssen, z. B. zum Transport; – wenn Sie die Maschine zur Vertikutierfläche hin- und wieder wegtransportieren; – bevor Sie die Batterie aus dem Batteriefach am Motor entnehmen oder einsetzen; – bevor Sie den Grasfangsack abnehmen oder einhängen; – beim Fahren außerhalb des Rasens; – bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen; – wenn ein Fremdkörper getroffen wurde; – wenn eine Störung auftritt; – wenn die Maschine ungewöhnlich zu vibrieren beginnt.

• Wenn ein Fremdkörper getroffen wurde und bei Blockierungen der Maschine, z. B. durch Auffahren auf ein Hindernis, muss durch eine autorisierte Fachwerkstatt geprüft werden, ob Teile des Gerätes beschädigt oder verformt wurden. Auch die möglicherweise notwendigen Reparaturen immer von einer autorisierten Fachwerkstatt ausführen lassen.

• Falls die Maschine anfängt, ungewöhnlich stark zu vibrieren oder ungewöhnliche Geräusche zu machen, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich. Hohe Vibrationen auf Ihre Hände können zu Gesundheitsschäden führen. Beim Auftreten von starken Vibrationen wenden Sie sich sofort an eine autorisierte Fachwerkstatt.

Schalten Sie den Motor aus durch Loslassen des Sicherheitsschaltbügels Motorstopp, und vergewissern Sie sich, dass alle bewegten Teile vollkommen still stehen, – wenn Sie den Vertikutierer anheben oder kippen müssen, z. B. zum Transport; – wenn Sie die Maschine zur Vertikutierfläche hin- und wieder wegtransportieren – beim Fahren außerhalb des Rasens; – wenn Sie die Maschine für kurze Zeit verlassen; – wenn Sie die Vertikutiertiefe einstellen wollen; – bevor Sie den Grasfangsack abnehmen.

• WARNUNG Die in dieser Bedienungsanleitung angegebenen Geräuschpegel und Schwingungen sind die bei der Benutzung der Maschine entstehenden Höchstwerte. Die Verwendung von unausgewuchteten Schneidwerkzeugen, zu hohe Fahrgeschwindigkeit und mangelhafte Wartung haben erheblichen Einfluss auf Geräuschemissionen und Schwingungen. Deshalb müssen vorbeugende Maßnahmen ergriffen werden, um mögliche Schäden durch hohe Geräuschpegel oder Schwingungsbeanspruchungen zu vermeiden. Achten Sie darauf, die Maschine gut zu warten, Gehörschutz zu tragen und während der Arbeit Pausen einzulegen. Die in dieser Bedienungsanleitung aufgeführten Wartungsarbeiten einhalten und das Gerät regelmäßig von einer autorisierten Fachwerkstatt prüfen und warten lassen. Wartung und Lagerung

• Ungenügende Wartung Ihres Gerätes führt zu sicherheitsrelevanten Mängeln.

• Sorgen Sie dafür, dass alle Schraubverbindungen fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.

Das Öffnen der Auswurfklappe und Abnehmen des Grasfangsacks darf nur bei ausgeschaltetem Motor und stillstehenden Messern erfolgen.

Prüfen Sie vor jedem Vertikutieren die Grasfangeinrichtung auf Verschleiß oder Verlust der Funktionsfähigkeit.

Prüfen Sie vor jedem Vertikutieren den Zustand und festen Sitz der Messerwelle. Abgenutzte oder beschädigte Messer müssen unbedingt ersetzt werden. Das Austauschen der Messer bzw. Arbeiten an der Messerwelle immer von einer Fachwerkstatt durchführen lassen. Durch eine falsch zusammengebaute Messerwelle können sich Teile lösen, was zu schweren Verletzungen führen kann.

• Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile.

Bei Wartungs- und Reinigungsarbeiten sind immer Schutzhandschuhe zu tragen.

Wartungs- und Reinigungsarbeiten sind nur bei ausgeschaltetem Motor und abgezogenem Sicherheitsschlüssel auf ebenen Flächen durchzuführen. Achten Sie beim Warten der Schneidmesser darauf, dass selbst dann, wenn die Spannungsquelle abgeschaltet ist, die Schneidmesser bewegt werden können. Eine regelmäßige Wartung ist unentbehrlich für die Sicherheit und Einhaltung der Leistungsfähigkeit.

Das Gerät immer in sauberem Zustand in einem geschlossenen, trockenen Raum und für Kinder nicht erreichbar abstellen. Vor der Lagerung der Maschine immer die Batterie entnehmen und den Sicherheitsschlüssel abziehen, um ein unbefugtes Betätigen der Maschine zu verhindern.

Das Gerät nicht unter fließendem Wasser oder mit Hochdruckreinigern säubern. Die elektrische Anlage könnte beschädigt werden.6

• Den Vertikutierer nur mit angehobener Messerwelle lagern. Eine abgesenkte Messerwelle kann sich auf Dauer verbiegen und die Betriebssicherheit des Vertikutierers gefährden. Aus Garantie-/ Gewährleistungs- und Sicherheitsgründen dürfen nur Originalersatzteile verwendet werden. Nicht gleichwertige Ersatzteile können die Maschine beschädigen und Ihre Sicherheit gefährden.

7 BESCHREIBUNG DER BAUTEILE

1 Sicherheitsschaltbügel Motorstopp 2 Hebel zum Absenken/Ausheben der Messerwelle 3 Rastelement 4 Flügelmutter 5 Batterieabdeckung 6 Batterie (unter der Batterieabdeckung) 7 Sicherheitsschlüssel (unter der Batterieabdeckung) 8 Abdeckung 9 Luftschlitze Elektro-Motor 10 Tragegriff vorn 11 Auswurfklappe 12 Grasfangsack (optional) 13 Kabelführung 14 Startknopf (rot) 8 VORBEREITENDE ARBEITEN Zur Montage des Vertikutierers befinden sich folgende Einzelteile in der Verpackung:

• Montagefertiges Holmoberteil

• Werkzeugbeutel mit folgendem Inhalt: – Betriebsanleitung mit Konformitätserklärung – Garantiebedingungen (Modellabhängig) – diverse Befestigungsteile (Flachrundschrauben, Scheiben, Muttern, Kabelführungen (13), Flügelmuttern (4), Kabelbinder). Sollte wider Erwarten ein Teil fehlen, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung. WICHTIG Darauf achten, dass die Kabel beim Auseinander- und Zusammenklappen der Führungsholme nicht eingeklemmt, gequetscht, verdreht oder überstreckt werden! Die Kabel stets an der Außenseite der Holmverbindung führen. Ein beschädigtes Kabel kann zu einem technischen Defekt des Gerätes führen. WICHTIG Darauf achten, dass die Bowdenzüge beim Hochheben der Führungsholme nicht geknickt oder eingeklemmt werden! Führungsholm-Unterteil anbauen (Abbildung C1 ) Folgende Schritte müssen zur Montage des Führungsholm-Unterteils (1) durchgeführt werden: – Die Holmenden außen beidseitig an den Befestigungspunkten des Gehäuses ansetzen. Es können zwei Holmhöhen eingestellt werden. – Die beiliegenden Flachrundschrauben (2) von innen durch Gehäuse und Holm schieben. – Von außen beidseitig je eine Scheibe (3) auf die Schrauben setzen und mit selbstsichernden Muttern (4) verschrauben. Führungsholm-Oberteil anbauen (Abbildung C3 ) – Das Holmoberteil rechts und links am Holmunterteil ansetzen, so dass die Befestigungsbohrungen der beiden Holmteile übereinstimmen. – Die Kabelführungen (1) von außen nach innen durchstecken, beide Holmteile mit je einer Scheibe (2) und einer Flügelmutter (3) auf der Innenseite verschrauben. – Kabel (4) und Bowdenzug (5) in die Kabelführungen (1) einlegen. Dadurch wird ein Einklemmen des Kabels bzw. Bowdenzuges beim Umklappen des Führungsholmes verhindert. – Kabel und Bowdenzug mit Hilfe der Kabelbänder (6) aus dem Werkzeugbeutel am Unterholm befestigen. Einsetzen der geladenen Batterie (Abbildung K2 + V1 + G2 )

Die Handhabung von Ladegerät und Batterie ist in der separaten Bedienungsanleitung des Ladegeräts beschrieben. Insbesondere Sicherheitshinweise lesen und beachten! Vor der ersten Inbetriebnahme Batterie vollständig aufladen!

– Batterieabdeckung (5) öffnen und festhalten. – Sicherheitsschlüssel (7) abziehen K2 . – Batterie in das Batteriefach schieben, bis die Verriegelung einrastet V1 . Darauf achten, dass die Verriegelung an der Batterie freigängig ist und sauber einrastet. Es können 2 Batterien oder auch nur 1 Batterie verwendet werden. Wenn nur 1 Batterie verwendet wird, kann diese wahlweise in Batteriefach I oder Batteriefach II eingesetzt werden. – Den Sicherheitsschlüssel einstecken, falls die Maschine sofort benutzt wird G2 . – Batterieabdeckung schließen. Darauf achten, dass die Abdeckung selbsttätig schließt. Schmutz und Grasreste können dies verhindern und müssen deshalb entfernt werden. – Bei 2 eingesetzten Batterien wird der Strom zuerst aus Batterie I, dann aus Batterie II bezogen. Die Umschaltung von Batterie I auf Batterie II erfolgt automatisch. Batterie entnehmen (Abbildung F + K2 + N2 ) – Motor ausschalten F . Der Elektromotor und das Schneidwerkzeug müssen zum Stillstand kommen (Achtung! Das Schneidwerkzeug läuft nach!). – Batterieabdeckung öffnen und festhalten. – Sicherheitsschlüssel abziehen K2 . – Entriegelungsknopf an der Batterievorderseite gedrückt halten und Batterie aus dem Batteriefach entnehmen N2 . – Zur leichteren Entnahme der Batterie diese leicht in das Batteriefach hineindrücken vor dem Herausziehen. Währenddessen den Entriegelungsknopf gedrückt halten. Die verbauten Federn ermöglichen dabei eine einfachere Entnahme. – Batterieabdeckung schließen. Darauf achten, dass die Abdeckung selbsttätig schließt. Schmutz und Grasreste können dies verhindern und müssen deshalb entfernt werden.

9 VOR DER ERSTEN INBETRIEBNAHME

Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 2

Alle Verschraubungen auf festen Sitz prüfen. Die Schrauben gegebenenfalls nachziehen! Insbesondere der korrekte Zusammenbau und Zustand der Messerwelle ist zu prüfen (siehe hierzu Kapitel „Wartung der Messerwelle“). Arbeiten an der Messerwelle immer von einer autorisierten Fachwerkstatt durchführenlassen. Durch eine falsch zusammengebaute Messerwelle können sich Teile lösen, was zu schweren Verletzungen führen kann. Der Vertikutierer ist mit einer Motorstopp-Vorrichtung ausgestattet. Vor der ersten Inbetriebnahme prüfen, ob der Sicherheitsschaltbügel Motorstopp einwandfrei funktioniert. Wenn der Schaltbügel losgelassen wird, muss der Motor sich ausschalten und das Schneidwerkzeug zum Stillstand kommen (Achtung! Das Schneidwerkzeug läuft nach!). Andernfalls die nächste autorisierte Fachwerkstatt aufsuchen. Der Bügel muss nach dem Loslassen auf jeden Fall wieder in die im Bild „Beschreibung der Bauteile“ gezeigte Position zurückspringen. Sollte dies nicht der Fall sein, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich. Sicherheits- und Schutzeinrichtungen der Maschine dürfen nicht manipuliert oder deaktiviert werden! Darauf achten, dass alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht beschädigt sind! Batterie laden (Abbildung W1 )

Die Handhabung von Ladegerät und Batterie ist in der separaten Bedienungsanleitung des Ladegeräts beschrieben. Insbesondere Sicherheitshinweise lesen und beachten! Vor der ersten Inbetriebnahme Batterie vollständig aufladen!

Alle Sicherheitshinweise zu Handhabung, Lagerung, Aufbewahrung, Transport, Entsorgung der Lithium-Ionen-Batterie sowie Erste-Hilfe- Maßnahmen und Maßnahmen zur Brandbekämpfung finden Sie im „Datenblatt zur Produktsicherheit“ auf www.sabo-online.com bei den Bedienungsanleitungen.

Informations-Rufnummer für Lithium-Ionen-Batterien [phone]

Batteriestandanzeige (Abbildung U4 ) Zur Kontrolle der verfügbaren Ladung den Batteriestandanzeigeknopf an der Batterie drücken. Die Anzeigelampen leuchten gemäß dem Ladezustand der Batterie auf:

Lampen Kapazität 4 grüne Lampen Batterie ist voll aufgeladen 3 grüne Lampen Batterie ist zu 70% aufgeladen 2 grüne Lampen Batterie ist zu 45% aufgeladen 1 grüne Lampe Batterie ist zu 10% aufgeladen und muss bald neu aufgeladen werden Lampen sind aus Batterie ist unter 10% aufgeladen geladen muss sofort aufgeladen werden, um irreparablen Schaden (Tiefentladung) zu vermeiden

Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 2

Starten des Motors (Abbildung A2 ) Vor dem Starten des Motors darauf achten, dass die Messerwelle sich in der Aushebungsposition (1) befindet Z2 . Den Motor nur hinter dem Vertikutierer stehend starten. Den Vertikutierer in jedem Fall auf ebener, nicht mit hohem Gras bewachsener Fläche stellen (zu hohes Gras hemmt den Anlauf der Messerwelle und erschwert den Startvorgang). Beim Starten oder Anlassen des Motors darf die Maschine nicht hochgekantet werden, sondern ist, falls erforderlich, durch Herunterdrücken des Führungsholmes so schräg zu stellen, dass das Schneidwerkzeug in die vom Benutzer abgewandte Richtung zeigt, jedoch nur so weit, wie es unbedingt erforderlich ist. Solange das Gerät nicht auf allen 4 Rädern steht, müssen sich beide Hände auf dem Holm-Oberteil befinden. – Mit der rechten Hand den Startknopf (14) gedrückt halten. – Mit der linken Hand den Sicherheitsschaltbügel Motorstopp (1) auf das Holmoberteil drücken. Das Messer läuft nun, solange der Sicherheitsschaltbügel gedrückt gehalten wird. – Den Startknopf loslassen. 11 ABSTELLEN DES MOTORS (ABBILDUNG F + K2) – Sicherheitsschaltbügel loslassen F . – Stillstand des Schneidwerkzeugs abwarten. – Sicherheitsschlüssel abziehen K2 . Achtung! Das Schneidwerkzeug läuft nach!

12 ANHALTEN IM NOTFALL

Sicherheitsschaltbügel loslassen. – Das Schneidwerkzeug kommt zum Stillstand. – Der Motor geht aus. ACHTUNG Vor jedem Vertikutieren prüfen, ob der Sicherheitsschaltbügel einwandfrei funktioniert: – Wenn der Schaltbügel losgelassen wird, muss der Motor sich ausschalten und das Schneidwerkzeug zum Stillstand kommen (Achtung! Das Schneidwerkzeug läuft nach!). Andernfalls die nächste autorisierte Fachwerkstatt aufsuchen.

13 EINSTELLEN DER VERTIKUTIERTIEFE

Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 2

Das Einstellen der Vertikutiertiefe darf nur bei ausgeschaltetem Motor erfolgen! Die Arbeitstiefe ist abhängig von der Abnutzung der Messer und muss außerdem auf die jeweiligen Gras- und Bodenverhältnisse eingestellt werden. Die Vertikutiertiefe immer auf einer ebenen Rasenfläche prüfen und einstellen. Bei abgesenkter Messerwelle sollten die Messer die Grasnarbe eben anritzen. Eine Arbeitstiefe bis 3 mm ist zu empfehlen. Bei einem gepflegten, steinfreien Rasen mit weichem Boden kann die Vertikutiertiefe etwas größer eingestellt werden. Bei stark vermooster Rasenfläche sollte mit einer geringeren Arbeitstiefe begonnen werden. Einstellung (Abbildung Z2 + V2 ) Bei Lieferung befindet sich die Messerwelle in der Aushebungsposition (1) Z2 . – Die Vertikutiertiefe wird mit Hilfe des grauen Rastelementes (2) vorgewählt. Das Rastelement leicht nach unten drücken und in der gewünschten Position wieder einrasten V2 . Dieses Rastelement ermöglicht Ihnen, die eingestellte Arbeitsposition jederzeit wiederzufinden. – Die Messewelle wird mit dem links angebrachten schwarzen Hebel (3) in die ausgewählte Arbeitstiefe abgesenkt. Den Hebel zuerst leicht nach unten drücken und dann bis zum Anschlag an das Rastelement (2) ziehen V2 . Zur Verringerung der Hebelkräfte kann das Gerät am Oberholm leicht angehoben werden, bis die Hinterräder keinen Bodenkontakt haben. – Zum Ausheben der Messerwelle aus der Arbeitsposition wird der Hebel (3) zuerst nach unten gedrückt und dann ganz nach vorne geschoben. In Pos. (1) ist die Messerwelle nicht mehr im Einsatz. Die voreingestellte Vertikutiertiefe wird hierdurch nicht verändert Z2 . Vertikutierprobe – Beim Neugerät das Rastelement (2) in der "MIN" Position einrasten. – Den Motor starten. – Messerwelle absenken. – Das Gerät langsam in Arbeitsrichtung bewegen. Arbeitsergebnis prüfen. Sollte das Vertikutierergebnis nicht zufriedenstellend sein, Messerwelle ausheben, Motor ausschalten und das Rastelement (2) in der nächsten Position einrasten. – Erneute Vertikutierprobe Bei Blockieren des Motors oder Steinschlaggeräuschen das Gerät sofort ausschalten. Geringere Arbeitstiefe einstellen.8 Nach einigen Betriebsstunden kann ein Nachstellen der Messerwelle wegen Abnutzung erforderlich werden. Je intensiver die Nutzung, desto größer die Abnutzung der Messer. Harte bzw. sehr trockene Böden beschleunigen den Verschleiß. Die Vertikutiertiefeneinstellung ist dann genauso vorzunehmen wie oben beschrieben 14 GRASFANGEINRICHTUNG

Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 2

Betrieb mit Grasfangsack (Zubehör) Der Vertikutierer kann auch mit einem zusätzlichen Grasfangsack (Bestell-Nr. siehe Original-Ersatzteile und Zubehör) betrieben werden. WARNUNG Beim Betrieb mit Grasfangsack muss dieser vollständig montiert und in technisch einwandfreiem Zustand sein. Fangsack am Vertikutierer einhängen (Abbildung R1 + S1 ) – Das Fangsackgestell mit dem Bügel voran in das Fangtuch einsetzen. Die oberen Nähte des Fangtuches am Bügel ausrichten. – Die Halteprofile auf den Vorderrahmen des Fangsackgestells aufdrücken R1 . – Die Auswurfklappe des Vertikutierers nach oben öffnen. – Den Grasfangsack am Tragbügel anheben und mit seinen seitlichen Haken oben am Vertikutierer-Gehäuse einhängen S1 . – Die Auswurfklappe auf den Grasfangsack klappen. Beim Vertikutieren darauf achten, dass der Grasfangsack rechtzeitig geleert wird. Nur mit einem luftdurchlässigen Grasfangsack erzielen Sie eine einwandfreie Grasaufnahme. Bei zu tiefer Einstellung der Messer verschlechtert sich das Fangverhalten. WICHTIG Grasfangsack nicht mit heißem Wasser reinigen! Entleeren des Grasfangsacks (Abbildung F + L) – Motor abstellen F und Stillstand des Schneidwerkzeugs abwarten. – Auswurfklappe anheben. – Am Tragbügel den gefüllten Grasfangsack vom Vertikutierer aushängen – Auswurfklappe schließt selbsttätig. – Den Grasfangsack am Tragbügel und an der Bodenunterseite haltend gründlich ausschütten L .

Betrieb ohne Grasfangsack WARNUNG Beim Betrieb ohne Grasfangsack muss die AuswurfkIappe am Vertikutierer- Gehäuse immer geschlossen (heruntergeklappt) sein. 15 VERTIKUTIERBETRIEB

Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 2

HINWEIS Um die Messerwelle zu schonen, enge Kurvenfahrten vermeiden, und vor dem Wenden die Messerwelle anheben. HINWEIS Bei zu geringer Batteriespannung schaltet sich der Motor automatisch aus. Laden Sie die Batterie daher rechtzeitig auf. Vertikutieren an Hanglagen ACHTUNG Vertikutieren Sie nicht an übermäßig steilen Hängen! Das Vertikutieren an Hanglagen birgt grundsätzlich Gefahren. Vertikutieren Sie quer zum Hang, niemals auf- oder abwärts. Achten Sie immer auf einen sicheren Stand. Grundsätzlich sollten handgeführte Vertikutierer bei Steigungen von mehr als 26% (15° Neigung) nicht eingesetzt werden. Es droht der Verlust der Standfestigkeit! Prüfung der Betriebssicherheit Der Vertikutierer ist mit einer Motorstopp-Vorrichtung ausgestattet. Vor jedem Vertikutieren prüfen, ob der Sicherheitsschaltbügel Motorstopp einwandfrei funktioniert. Wenn der Schaltbügel losgelassen wird, muss der Motor sich ausschalten und das Schneidwerkzeug zum Stillstand kommen (Achtung! Das Schneidwerkzeug läuft nach!). Andernfalls die nächste autorisierte Fachwerkstatt aufsuchen. Der Bügel muss nach dem Loslassen auf jeden Fall wieder in die im Bild „Beschreibung der Bauteile“ gezeigte Position zurückspringen. Sollte dies nicht der Fall sein, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich. Sicherheits- und Schutzeinrichtungen der Maschine dürfen nicht manipuliert oder deaktiviert werden! Darauf achten, dass alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht beschädigt sind! Zur Vermeidung einer Gefährdung vor jedem Vertikutieren den Zustand und festen Sitz der Messer prüfen (siehe hierzu Kapitel „Wartung der Messerwelle”). Arbeiten an der Messerwelle immer von einer Fachwerkstatt durchführen lassen. Durch eine falsch zusammengebaute Messerwelle können sich Teile lösen, was zu schweren Verletzungen führen kann. Alle 10 Betriebsstunden Schrauben und Muttern des Gerätes auf festen Sitz prüfen und gegebenenfalls nachziehen! Bei Blockierung der Messerwelle, z.B. durch Auffahren auf ein Hindernis oder durch Fremdkörper, durch eine autorisierte Fachwerkstatt prüfen lassen, ob Teile des Vertikutierers beschädigt oder verformt sind. Auch die möglicherweise notwendigen Reparaturen immer von einer autorisierten Fachwerkstatt ausführen lassen. Falls die Maschine anfängt, ungewöhnlich stark zu vibrieren oder ungewöhnliche Geräusche zu machen, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich. Zeitliche Einschränkungen Beim zeitlichen Betrieb von Vertikutierern sind regionale Einschränkungen möglich. Vor Inbetriebnahme des Vertikutierers informieren Sie sich bitte bei der zuständigen kommunalen Behörde. Tipps zur Rasenpflege (Abbildung M ) WARNUNG Entfernen Sie vor jedem Vertikutieren alle Fremdkörper (Steine, Holz, Äste usw.) vom Rasen; achten Sie aber trotzdem auch während des Vertikutierens noch auf herumliegende Gegenstände. Beim Vertikutieren das Gerät in geraden Bahnen mit mäßiger Schrittgeschwindigkeit führen. Bedingt durch die Vorwärts-Drehrichtung der Messerwelle ist nur eine geringe Schiebekraft notwendig. Je nach Bodenbeschaffenheit ist es teilweise notwendig, den Vertikutierer entgegen der Arbeitsrichtung zurückzuhalten. Enge Kurvenfahrt vermeiden. Bei stark vermoostem oder verunkrautetem Rasen empfiehlt es sich, ein weiteres Mal, rechtwinklig zur ersten Arbeitsrichtung, zu vertikutieren. Beim Vertikutieren ohne Fangsack vor dem zweiten Arbeitsgang das herausgearbeitete Vertikutiergut entfernen. Zusätzlich aufliegendes Vertikutiergut würde das Vertikutierergebnis verschlechtern, das Gerät zusätzlich belasten und dem Bediener die Arbeit unnötig erschweren (stärkere Schiebekräfte). Das Entfernen/Aufnehmen des Vertikutierguts kann am einfachsten durch Absaugen mit einem Rasenmäher mit TurboStar System erfolgen oder manuell geharkt werden. 16 WARTUNGSINTERVALLE WICHTIG Vermeiden Sie Schäden! Unter extremen bzw. außergewöhnlichen Bedingungen sind ggf. kürzere Wartungszeiträume als unten angegeben erforderlich. Falls Sie Mängel feststellen, wenden Sie sich bitte an eine autorisierte Fachwerkstatt. Routinewartungen an der Maschine entsprechend den nachfolgenden Wartungsintervallen durchführen. Die folgenden Wartungsintervalle müssen zusätzlich zu den in dieser Betriebsanleitung aufgeführten Wartungsarbeiten durchgeführt werden. Vor der ersten Inbetriebnahme

• Alle Verschraubungen auf festen Sitz prüfen.

• Die Messerwelle prüfen und gegebenenfalls von einer autorisierten Fachwerkstatt festziehen lassen.• Prüfen, ob der Sicherheitsschaltbügel einwandfrei funktioniert.

• Prüfen, ob alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht beschädigt sind. Vor jedem Betrieb

• Rasenfläche überprüfen und alle Fremdkörper, insbesondere stromführende Leitungen, entfernen.

• Bereich des Begrenzungskabels prüfen (falls auch ein automatischer Mäher zur Rasenpflege eingesetzt wird).

• Ladung der Batterie prüfen.

• Zustand und festen Sitz der Messer prüfen und gegebenenfalls von einer autorisierten Fachwerkstatt austauschen bzw. festziehen lassen.

• Prüfen, ob der Sicherheitsschaltbügel Motorstopp (1) einwandfrei funktioniert.

• Prüfen, ob alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht beschädigt sind.

• Grasfangeinrichtung auf Verschleiß oder Verlust der Funktionsfähigkeit prüfen.

• Kabel auf Beschädigungen und Alterung überprüfen. Alle 10 Betriebsstunden

• Alle Verschraubungen auf festen Sitz prüfen.

• Messerwelle auf Verschleiß und Sitz prüfen. Nach jedem Betrieb

• Den Vertikutierer reinigen.

• Die Messer auf Schäden und Verschleiß überprüfen. Bei der Jahresinspektion

• Den Bereich unter der Riemenabdeckung reinigen lassen.

17 PFLEGE UND WARTUNG DES VERTIKUTIERERS

Regelmäßige Pflege ist die beste Garantie für eine lange Lebensdauer und störungsfreien Betrieb! Ungenügende Wartung Ihres Gerätes führt zu sicherheitsrelevanten Mängeln! Verwenden Sie nur Originalersatzteile, denn nur diese bürgen für Sicherheit und Qualität!

Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 2

Reinigung (Abbildung N3 ) Schmutz und Grasreste direkt nach dem Vertikutieren entfernen. Das Gerät auf die Seite legen und zur Reinigung Bürste oder Lappen verwenden. Die Luftschlitze zur Kühlung des Elektromotors (1) müssen frei von Schmutz und Grasresten sein. WICHTIG Nie das Gerät mit Wasser abspritzen. Die elektrische Anlage könnte beschädigt werden. Aufbewahrung Das Gerät immer mit abgezogenem Sicherheitsschlüssel und ohne eingesetzte Batterie lagern. Das Gerät immer in sauberem Zustand in einem geschlossenen, trockenen Raum und für Kinder nicht erreichbar, abstellen. Lassen Sie den Motor abkühlen, bevor Sie die Maschine in geschlossenen Räumen abstellen. Umklappen des Führungsholmes – Zur platzsparenden Aufbewahrung die beiden Flügelmuttern soweit lösen, dass sich der obere Führungsholm ohne Widerstand zum Motor hin umklappen lässt. – Kabel und Bowdenzug dabei nicht knicken oder quetschen. WICHTIG Darauf achten, dass die Kabel beim Auseinander- und Zusammenklappen der Führungsholme nicht eingeklemmt, gequetscht, verdreht oder überstreckt werden! Die Kabel stets an der Außenseite der Holmverbindung führen. Ein beschädigtes Kabel kann zu einem technischen Defekt des Gerätes führen. WICHTIG Darauf achten, dass die Bowdenzüge beim Hochheben der Führungsholme nicht geknickt oder eingeklemmt werden! VORSICHT Beim Umlegen des Holms zu Transport- und Lagerungszwecken kann es beim Lösen der Flügelmuttern zu einem unbeabsichtigten Umschlagen des Holms kommen. Außerdem können sich Quetschstellen zwischen Holm-Unterteil und Holm-Oberteil ergeben. Es besteht Verletzungsgefahr!

Transport und Sicherung des Gerätes (Abbildung N ) – Soll das Gerät getragen werden, nicht an der Auswurfklappe anfassen! Fassen Sie vorne am Tragegriff und hinten am Querholm des Führungsholm-Unterteils an (siehe Abbildung N ). Beachten Sie vor dem Heben oder Tragen das Gewicht der Maschine (siehe Kapitel „Technische Daten“). Das Heben von hohen Gewichten kann zu gesundheitlichen Problemen führen. Wir empfehlen, das Gerät immer mit mindestens zwei Personen zu heben oder tragen, wenn andere Hilfsmittel nicht zur Verfügung stehen. Wird das Gerät auf einer Ladefläche transportiert, sollte zum Auf- und Abladen eine Laderampe benutzt werden. – Das Gerät auf allen 4 Rädern stehend transportieren, um Beschädigungen des Gerätes und Verletzungen von Personen zu vermeiden. ACHTUNG Verletzungen vermeiden! Beim Auf- oder Abladen der Maschine besonders vorsichtig vorgehen. Es wird empfohlen, bei Verwendung eines Anhängers darauf zu achten, dass dieser mit stabilen Seitenwänden ausgestattet ist. Zur Sicherung des Gerätes dürfen nur die ausgewiesenen Punkte am Transportfahrzeug verwendet werden. – Das Transportmittel auf ebenem Boden parken, damit das Gerät nicht wegrollen kann, bevor es gesichert wird. – Den Grasfangsack aushängen und während des Transports separat sichern. – Das Gerät mit zugelassenen Ladungssicherungsmitteln (z.B. Zurrgurte mit Spannelement) auf oder im Fahrzeug sicher befestigen. Zurrgurte sind Gurtbänder aus synthetischen Fasern. Jeder Zurrgurt ist mit einem Etikett gekennzeichnet. Das Etikett enthält wichtige Angaben zur Verwendung. Die Hinweise dieses Etiketts bei der Benutzung des Zurrgurtes sind zu beachten. – Bei Ladegütern, die rollen können, wird das Direktzurren mit vier Spanngurten empfohlen. Sichern Sie das Gerät an den Rädern so, dass es sich während der Fahrt nicht bewegt. ACHTUNG Die Gurte nicht zu fest anziehen. Ein zu starkes Fixieren des Gerätes kann zu Beschädigungen führen. Wartung des Messerwelle Prüfen Sie vor jedem Vertikutieren den Zustand und festen Sitz der Messer. Abgenutzte oder beschädigte Messer müssen unbedingt ersetzt werden. WARNUNG Das Auswechseln der Messer immer von einer autorisierten Fachwerkstatt durchführen lassen. Durch eine falsch zusammengebaute Messerwelle können sich Teile lösen, was zu schweren Verletzungen führen kann. – Der komplette Messersatz muss ausgetauscht werden, wenn die Verschleißgrenze (runde Markierung auf dem Messer) erreicht worden ist bzw. ein Nachstellen der Vertikutiertiefe nicht mehr möglich ist. – Bei Ersatz nur Original-Vertikutiermesser verwenden! Nicht gleichwertige Ersatzteile können die Maschine beschädigen und Ihre Sicherheit gefährden. – Ersatz-Vertikutiermesser müssen dauerhaft mit dem Namen und/oder Firmen- Kennzeichen des Herstellers oder Lieferanten und der Teile-Nr. gekennzeichnet sein.

Auswechseln des Zahnriemens Aus sicherheitstechnischen Gründen weisen wir ausdrücklich darauf hin, dass der Antriebsriemen nur durch ein Original-Teil ersetzt werden darf! Das Auswechseln des Zahnriemens immer von einer autorisierten Fachwerkstatt ausführen lassen. Spannen des Zahnriemens (Abbildung X1 + X2) Nach dem Wechsel des Zahnriemens ist auf eine ausreichende Spannung des Zahnriemens mittels des Exzenter-Spanners zu achten. Der Zahnriemen ist ausreichend gespannt, wenn Sie einen leichten Widerstand spüren und sich dieser nicht von der Rolle abheben lässt. – Die Innensechskantschraube (SW4) muss gelöst werden. – Der Verschraubungspunkt des Exzenter-Spanners ist außermittig. – Zur Änderung der Zahnriemenspannung die beiden Fixierungslöcher nutzen und den Exzenter in die gewünschte Position drehen. – Zur Erhöhung der Spannung des Zahnriemens muss der Exzenter-Spanner in Richtung der längeren Seite des Exzenters zum Zahnriemen gedreht werden X1. – Zur Verringerung der Spannung des Zahnriemens muss der Exzenter-Spanner in Richtung der kürzeren Seite des Exzenters zum Zahnriemen gedreht werden X2.10 – Anschließend die Innensechskantschraube mit 5 Nm anziehen. Ein zu lockerer Zahnriemen kann durchrutschen und verursacht Lärm. Außerdem besteht die Gefahr des Überspringens. Ein zu fester Zahnriemen verschleißt schneller und verringert die Effizienz. Es besteht die Gefahr die Lager zu beschädigen. Im schlimmsten Fall reißt dieser. Auch hier kann es zu einer Erhöhung der Lautstärke kommen.

18 STÖRUNGSURSACHEN UND DEREN BESEITIGUNG

Störungen Mögliche Ursachen Beseitigung

Motor startet nicht Sicherheitsschlüssel nicht eingesteckt. Sicherheitsschlüssel einstecken G2 . Batterie nicht geladen U4. Batterie aufladen W1 . Batterie ist nicht funktionsfähig oder kann nicht aufgeladen werden. Batterie ersetzen. Messerwelle blockiert Vertikutiertiefe überprüfen. Messerwelle reinigen (vorher Sicherheitsschlüssel abziehen!). Maschine beim Starten ankippen.

Von einer autorisierten Fachwerkstatt prüfen lassen.

Motor setzt aus Gras ist zu hoch Rasen vormähen Batterie ist leer U4. Batterie laden W1 . Blockierung durch Fremdkörper Von einer autorisierten Fachwerkstatt prüfen lassen. Vertikutiertiefe zu groß Vertikutiertiefe neu einstellen V2 .

Arbeitsergebnis nicht zufriedenstellend Gras ist zu hoch Rasen vormähen Batterie-Kapazität niedrig U4. Batterie laden W1 . Abnutzung der Messer Nachstellen der Vertikutiertiefe V2 . Messerwelle von einer autorisierten Fachwerkstatt auswechseln lassen Vertikutiertiefe nicht an Gras- und Bodenverhältnisse angepasst Vertikutiertiefe neu einstellen V2 .

Starke Erschütterungen (Vibrieren)

Von einer autorisierten Fachwerkstatt prüfen lassen.

Messerwelle dreht nicht Sicherheitsschlüssel nicht eingesteckt. Sicherheitsschlüssel einstecken G2 . Batterie nicht geladen U4. Batterie aufladen W1 . Zahnriemen defekt Von einer autorisierten Fachwerkstatt prüfen bzw. auswechseln lassen.

Bei Störungen und Defekten, die hier nicht angeführt sind, wenden Sie sich bitte an die nächste autorisierte Fachwerkstatt. Reparaturen, die Fachkenntnis erfordern, sollten Sie nur von einem Fachmann durchführen lassen. Ihre autorisierte Fachwerkstatt hilft Ihnen ebenfalls gerne, falls Sie die hier beschriebenen Wartungsarbeiten nicht selbst durchführen wollen. 19 TECHNISCHE DATEN

Motor Motor 40 V Gleichstrommotor Leistung 900 W (33-V ACCU) Motor-Drehzahl 3200 min

Ladegerät Siehe separate Bedienungsanleitung des Ladegeräts. Batterie Siehe separate Bedienungsanleitung des Ladegeräts. Vertikutierer Gehäuse Schlagfester Kunststoff (ABS) Arbeitsbreite 330 mm Vertikutiermesser 14 Stück Führungsholm höhenverstellbar 2-fach Fangsackvolumen 50 Liter Gewicht 17,5 kg Länge 1330 mm Breite 490 mm Höhe 990 mm Räder vorn / hinten Ø 180 mm / Ø 180 mm Lagerung vorn / hinten Gleitlagerung

Schallleistungspegel Garantierter Schallleistungspegel; gemessen nach 2000/14/EG

Schalldruckpegel Emissions-Schalldruckpegel am Bedienerplatz; gemessen nach DIN EN 13684 Messunsicherheiten; nach ISO 4871

Schwingungen Schwingungen am Führungsholm; gemessen nach DIN EN 13684 Messunsicherheiten; nach EN 12096

20 ORIGINAL-ERSATZTEILE UND ZUBEHÖR

Zulässige Lithium-Ionen-Batterien

ZERTIFIZIERUNGSMETHODE /
