GEBRUIKSAANWIJZING 33V ACCU SABO

Nederlands Vertaling van de originele gebruiksaanwijzing

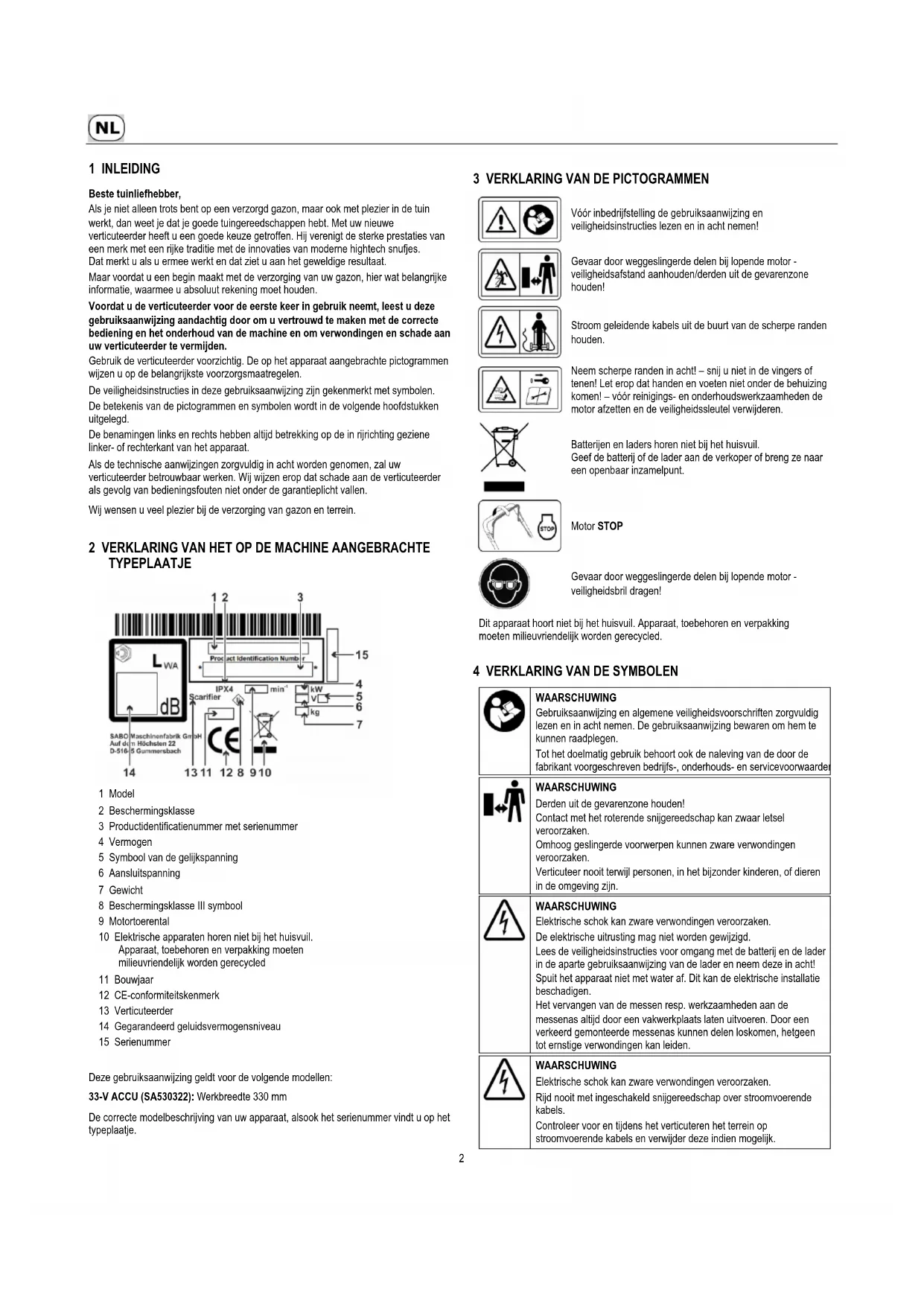

1 INLEIDING Beste tuinliefhebber, Als je niet alleen trots bent op een verzorgd gazon, maar ook met plezier in de tuin werkt, dan weet je dat je goede tuingereedschappen hebt. Met uw nieuwe verticuteerder heeft u een goede keuze getroffen. Hij verenigt de sterke prestaties van een merk met een rijke traditie met de innovaties van moderne hightech snufjes. Dat merkt u als u ermee werkt en dat ziet u aan het geweldige resultaat. Maar voordat u een begin maakt met de verzorging van uw gazon, hier wat belangrijke informatie, waarmee u absoluut rekening moet houden. Voordat u de verticuteerder voor de eerste keer in gebruik neemt, leest u deze gebruiksaanwijzing aandachtig door om u vertrouwd te maken met de correcte bediening en het onderhoud van de machine en om verwondingen en schade aan uw verticuteerder te vermijden. Gebruik de verticuteerder voorzichtig. De op het apparaat aangebrachte pictogrammen wijzen u op de belangrijkste voorzorgsmaatregelen. De veiligheidsinstructies in deze gebruiksaanwijzing zijn gekenmerkt met symbolen. De betekenis van de pictogrammen en symbolen wordt in de volgende hoofdstukken uitgelegd. De benamingen links en rechts hebben altijd betrekking op de in rijrichting geziene linker- of rechterkant van het apparaat. Als de technische aanwijzingen zorgvuldig in acht worden genomen, zal uw verticuteerder betrouwbaar werken. Wij wijzen erop dat schade aan de verticuteerder als gevolg van bedieningsfouten niet onder de garantieplicht vallen. Wij wensen u veel plezier bij de verzorging van gazon en terrein. 2 VERKLARING VAN HET OP DE MACHINE AANGEBRACHTE TYPEPLAATJE

1 Model 2 Beschermingsklasse 3 Productidentificatienummer met serienummer 4 Vermogen 5 Symbool van de gelijkspanning 6 Aansluitspanning 7 Gewicht 8 Beschermingsklasse III symbool 9 Motortoerental 10 Elektrische apparaten horen niet bij het huisvuil. Apparaat, toebehoren en verpakking moeten milieuvriendelijk worden gerecycled 11 Bouwjaar 12 CE-conformiteitskenmerk 13 Verticuteerder 14 Gegarandeerd geluidsvermogensniveau 15 Serienummer

Deze gebruiksaanwijzing geldt voor de volgende modellen: 33-V ACCU (SA530322): Werkbreedte 330 mm De correcte modelbeschrijving van uw apparaat, alsook het serienummer vindt u op het typeplaatje.

Vóór inbedrijfstelling de gebruiksaanwijzing en veiligheidsinstructies lezen en in acht nemen!

Gevaar door weggeslingerde delen bij lopende motor - veiligheidsafstand aanhouden/derden uit de gevarenzone houden!

Stroom geleidende kabels uit de buurt van de scherpe randen houden.

Neem scherpe randen in acht! – snij u niet in de vingers of tenen! Let erop dat handen en voeten niet onder de behuizing komen! – vóór reinigings- en onderhoudswerkzaamheden de motor afzetten en de veiligheidssleutel verwijderen.

Batterijen en laders horen niet bij het huisvuil. Geef de batterij of de lader aan de verkoper of breng ze naar een openbaar inzamelpunt.

Gevaar door weggeslingerde delen bij lopende motor - veiligheidsbril dragen!

Dit apparaat hoort niet bij het huisvuil. Apparaat, toebehoren en verpakking moeten milieuvriendelijk worden gerecycled.

WAARSCHUWING Gebruiksaanwijzing en algemene veiligheidsvoorschriften zorgvuldig lezen en in acht nemen. De gebruiksaanwijzing bewaren om hem te kunnen raadplegen. Tot het doelmatig gebruik behoort ook de naleving van de door de fabrikant voorgeschreven bedrijfs-, onderhouds- en servicevoorwaarden.

WAARSCHUWING Derden uit de gevarenzone houden! Contact met het roterende snijgereedschap kan zwaar letsel veroorzaken. Omhoog geslingerde voorwerpen kunnen zware verwondingen veroorzaken. Verticuteer nooit terwijl personen, in het bijzonder kinderen, of dieren in de omgeving zijn.

WAARSCHUWING Elektrische schok kan zware verwondingen veroorzaken. De elektrische uitrusting mag niet worden gewijzigd. Lees de veiligheidsinstructies voor omgang met de batterij en de lader in de aparte gebruiksaanwijzing van de lader en neem deze in acht! Spuit het apparaat niet met water af. Dit kan de elektrische installatie beschadigen. Het vervangen van de messen resp. werkzaamheden aan de messenas altijd door een vakwerkplaats laten uitvoeren. Door een verkeerd gemonteerde messenas kunnen delen loskomen, hetgeen tot ernstige verwondingen kan leiden.

WAARSCHUWING Elektrische schok kan zware verwondingen veroorzaken. Rijd nooit met ingeschakeld snijgereedschap over stroomvoerende kabels. Controleer voor en tijdens het verticuteren het terrein op stroomvoerende kabels en verwijder deze indien mogelijk.Bij beschadiging van een stroom geleidende kabel het apparaat uitzetten en de kabel van het voedingsnet loskoppelen.

WAARSCHUWING Let op voor scherpe messen! Contact met het roterende snijgereedschap kan ernstige verwondingen aan de voeten veroorzaken. De motor alleen achter het apparaat staand starten. Erop letten dat de voeten niet onder de behuizing komen.

WAARSCHUWING Let op voor scherpe messen! Contact met het roterende snijgereedschap kan ernstige verwondingen aan handen en voeten veroorzaken. Bij lopende motor/messenas de door de lengte van de duwstang geboden veiligheidsafstand aanhouden. Erop letten, dat handen en voeten niet onder de behuizing komen.

WAARSCHUWING Omhoog geslingerde voorwerpen kunnen zware verwondingen veroorzaken. Vóór het verticuteren, met name bij met bladeren bedekte vlakken, alle stenen, stokken, draden, speelgoed en andere vreemde voorwerpen verwijderen van het gazon. Het apparaat nooit gebruiken met beschadigde of ontbrekende bescherminrichtingen. Ontbrekende of beschadigde veiligheids- en bescherminrichtingen brengen uw veiligheid en de veiligheid van andere personen in gevaar. Vóór de eerste inbedrijfstelling de bevestiging van het snijgereedschap controleren, daarna de messen vóór elk verticuteren onderzoeken op goede bevestiging, slijtage en schade. Versleten of beschadigde messen door een geautoriseerde vakwerkplaats laten vervangen. Vóór het starten van de motor controleren of de gereedschappen verwijderd zijn.

WAARSCHUWING Elektrische schok kan zware verwondingen veroorzaken. Stroom geleidende kabels uit de buurt houden van snijgereedschap. Bij het starten erop letten dat stroom geleidende kabels niet in de buurt van de behuizing liggen. Bij het verticuteren niet over stroom geleidende kabels heen rijden. Bij beschadiging het apparaat uitzetten en wachten tot het snijgereedschap stilstaat, veiligheidssleutel verwijderen. Defecte stroom geleidende kabels moeten worden vervangen.

WAARSCHUWING Als bij werkzaamheden aan het apparaat de veiligheidssleutel niet wordt verwijderd, zou de motor gestart kunnen worden en zouden zware verwondingen het gevolg kunnen zijn. Contact met het roterende snijgereedschap kan ernstige verwondingen aan handen en voeten veroorzaken. Omhoog geslingerde voorwerpen kunnen zware verwondingen veroorzaken. De motor uitzetten en wachten tot het snijgereedschap stilstaat, veiligheidssleutel eraf trekken. – voor onderhouds- en reparatiewerkzaamheden; – als de verticuteerder opgetild of gekanteld moet worden, bijv. voor het transport; – bij het rijden buiten het gazon op wegen of straten; – als u de machine naar het verticuteervlak toe en weer weg transporteert; – als er geen toezicht op de machine blijft. – voordat de batterij uit het batterijvak op de motor wordt verwijderd of in wordt gebracht! Voor betreffende reinigings- of onderhoudsinstructies de gebruiksaanwijzing raadplegen. Onvoldoende onderhoud van uw apparaat leidt tot veiligheidsrelevante gebreken.

WAARSCHUWING Contact met het roterende snijgereedschap kan ernstige verwondingen aan handen en voeten veroorzaken. Omhoog geslingerde voorwerpen kunnen zware verwondingen veroorzaken. De motor afzetten en wachten tot het snijgereedschap stilstaat: – als het apparaat opgetild of gekanteld moet worden, bijv. voor het transport; – bij het rijden buiten het gazon op wegen of straten; – als de machine korte tijd zonder toezicht blijft; – voordat de verticuteerdiepte wordt ingesteld; – voordat de grasopvangzak eraf wordt genomen.

VOORZICHTIG Contact met de scherpe randen van de verticuteermessen kan letsel veroorzaken. Bij onderhouds- en reinigingswerkzaamheden steeds veiligheidshandschoenen dragen.

WAARSCHUWING Veiligheidsbril dragen! Omhoog geslingerde voorwerpen kunnen zware verwondingen veroorzaken. Verticuteer nooit zonder veiligheidsbril.

• Het apparaat is uitsluitend bestemd voor het verticuteren van grasperken en gazon in het kader van de tuin- en landschapsverzorging (“Gebruik conform de voorschriften”). Elke verder leidende toepassing geldt als niet conform de voorschriften; voor hieruit resulterende schade is de fabrikant niet aansprakelijk; het risico hiervoor draagt alleen de gebruiker. Tot het doelmatig gebruik behoort ook de naleving van de door de fabrikant voorgeschreven bedrijfs-, onderhouds- en servicevoorwaarden.

• Bij gebruik in openbare plantsoenen, parken, op sportvelden, langs de weg en op land- en bosbouwbedrijven moet u bijzonder voorzichtig te werk gaan.

• De verticuteerder mag met name niet gebruikt worden voor onkruidverwijdering in steenvoegen, op terrassen of voetpaden, als motorhak en voor het egaliseren van grondoneffenheden zoals bijv. molshopen.

• Het gebruik van door de fabrikant niet vrijgegeven aanvullende en aanbouwapparaten is niet toegelaten. Bij gebruik van zulke aanvullende en aanbouwapparaten komen de CE-conformiteit en het recht op garantie te vervallen. Eigenmachtige veranderingen aan dit apparaat sluiten een aansprakelijkheid van de fabrikant voor daaruit resulterende schade uit.

Algemene veiligheidsinstructies

Voor uw eigen veiligheid en voor een zo optimaal mogelijke werking van uw machine raden wij u aan deze gebruiksaanwijzing zorgvuldig door te lezen. Neem de tijd om kennis te nemen van de bedieningselementen en de machine juist te gebruiken. De gebruiksaanwijzing bewaren om hem te kunnen raadplegen.

• Wij wijzen u erop dat de bestuurder of gebruiker van de machine aansprakelijk is voor het in gevaar brengen van andere personen, hun eigendommen en ongevallen waarbij deze betrokken zijn.

• Deze gebruiksaanwijzing hoort bij de machine en moet bij eventuele verdere verkoop aan de nieuwe eigenaar van het apparaat worden overhandigd.

• Laat nooit kinderen en personen onder 16 jaar en andere personen die geen kennis hebben genomen van de gebruiksaanwijzing de machine gebruiken. Wij wijzen u op het volgende: De minimumleeftijd van gebruikers kan regionaal verschillen.

• Wijs iedereen die met het apparaat gaat werken op de mogelijke gevaren en hoe ongevallen kunnen worden vermeden. Dit apparaat mag alleen door personen gebruikt, onderhouden en gerepareerd worden, die hiermee vertrouwd zijn en over de gevaren geïnstrueerd werden.

• Dit apparaat dient niet te worden gebruikt door personen met beperkte fysieke, sensorische of mentale vermogens of gebrek aan ervaring en/of kennis, tenzij een voor hun veiligheid verantwoordelijke persoon op hen toeziet en hen aanwijzingen geeft hoe het apparaat gebruikt moet worden. Deze toezichthouder moet van tevoren beslissen of de persoon met beperkte fysieke, sensorische of mentale vermogens voor deze activiteit geschikt is.

Verticuteer nooit terwijl personen, in het bijzonder kinderen, of dieren in de omgeving zijn.

• Berg de machine veilig op! Ongebruikte apparaten altijd met verwijderde veiligheidssleutel en zonder ingebrachte batterij in een droge, gesloten ruimte en niet bereikbaar voor kinderen bewaren.

• Veiligheids- en bescherminrichtingen van de machine mogen niet gemanipuleerd of gedeactiveerd worden!

• De kabelinstallering mag niet worden gemanipuleerd, bijv. door verwijderen van kabelklemmen of aanbrengen van extra kabelbinders! De kabels moeten zodanig4 tegen de buitenkant van de stang liggen dat ze bij het neerklappen van de stang niet bekneld raken of overbelast worden. Een beschadigde kabel kan tot een technisch defect van het apparaat leiden. Voorbereidende maatregelen

• Tijdens het verticuteren moet altijd stevig, gesloten, antislipschoeisel of werkschoenen en een lange broek worden gedragen. Vermijd het dragen van losse kleding of kleding met hangende touwen of riemen. Verticuteer niet op blote voeten of in sandalen. Ter bescherming van de ogen draagt u een veiligheidsbril.

• Luide geluiden kunnen tot gehoorschade leiden. Wij raden aan om gehoorbescherming te dragen.

Controleer vóór en tijdens het verticuteren het terrein waarop het apparaat wordt ingezet volledig, en verwijder alle stenen, stokken, draden, speelgoed en andere vreemde voorwerpen die gegrepen en weggeslingerd kunnen worden.

Controleer voor en tijdens het verticuteren het terrein op stroomvoerende kabels en verwijder deze indien mogelijk. Rijd nooit met ingeschakeld snijgereedschap over stroomvoerende kabels. Gevaar: elektrische schok! Bij beschadiging van een stroom geleidende kabel het apparaat uitzetten en de kabel van het voedingsnet loskoppelen.

• Wanneer u voor het onderhoud van uw gazon ook een maairobot gebruikt, moeten de volgende veiligheidsinstructies met betrekking tot het werkoppervlak van de maairobot in acht worden genomen: – vóór het verticuteren op deze oppervlakken moet altijd het bereik van de begrenzingskabel worden gecontroleerd. – wanneer de kabels in de aarde zijn gelegd, moeten deze worden gecontroleerd, er mogen geen kabels te zien zijn, speciale aandacht is geboden voor het laadstation. – wanneer de begrenzingskabels bovengronds zijn gelegd, moeten deze direct op de ondergrond gespannen verlopen en niet slap rondslingeren in het gras. De kabels moeten voldoende door begrenzingsnagels gefixeerd zijn, zie gebruiksaanwijzing. – de begrenzingsnagels mogen niet uitsteken, anders moeten ze ingedrukt worden. – rondslingerende kabelresten voor het verticuteren verwijderen. Bij de hierboven beschreven omstandigheden bestaat het gevaar dat de kabel door het werkgereedschap naar binnen getrokken en opgewikkeld wordt, wat kan leiden tot ernstige verwondingen.

• Naar beneden hangende takken en soortgelijke hindernissen kunnen de gebruiker verwonden of het verticuteren belemmeren. Vóór het verticuteren op mogelijke hindernissen zoals bijv. naar beneden hangende takken letten en deze snoeien of verwijderen.

De elektrische uitrusting mag niet worden gewijzigd. Lees de veiligheidsinstructies voor omgang met de batterij en de lader in de aparte gebruiksaanwijzing van de lader en neem deze in acht!

• Vóór het gebruik van de verticuteerder deze controleren op juiste bevestiging van de schroefverbindingen, correcte montage en toestand van de messenas om gevaren te vermijden. Versleten en beschadigde messen en bevestigingsschroeven moeten worden uitgewisseld.

• De toestand van de pictogrammen moet bij elk gebruik worden gecontroleerd. Versleten of beschadigde pictogrammen moeten worden vervangen. Gebruik

• De meegeleverde lader mag alleen worden gebruikt voor de bij de verticuteerder horende batterijen. De batterijen mogen ook niet met een andere lader worden opgeladen. U kunt uzelf in gevaar brengen of uw apparaat beschadigen. Gebruik de verticuteerder alleen met daarvoor goedgekeurde batterijen. Verkeerd gebruik van batterijen en lader kan een elektrische schok of brand veroorzaken. Toegestane laders en batterijen: zie hoofdstuk “Originele reserveonderdelen en toebehoren”.

• Het apparaat mag niet in een explosiegevaarlijke omgeving worden gebruikt.

Stroom geleidende kabels uit de buurt houden van snijgereedschap. Bij het verticuteren niet met de machine over stroom geleidende kabels heen rijden.

Controleer voor en tijdens het verticuteren het terrein op stroomvoerende kabels en verwijder deze indien mogelijk. Rijd nooit met ingeschakeld snijgereedschap over stroomvoerende kabels. Gevaar: elektrische schok! Bij beschadiging van een stroom geleidende kabel het apparaat uitzetten en de kabel van het voedingsnet loskoppelen.

• Verticuteer niet bij slecht weer, als het gevaar van blikseminslag bestaat.

• Apparaat niet blootstellen aan regen of vocht.

• Geen koptelefoon dragen om naar de radio of muziek te luisteren. Veiligheid bij het onderhoud en het bedrijf van de machine vereisen onbeperkte aandacht.

• Verticuteer alleen bij daglicht of met voldoende licht. Bestuur de machine stapvoets.

• Bijzonder voorzichtig zijn als onoverzichtelijke hoeken, struiken, bomen of andere hindernissen het zicht kunnen beïnvloeden.

• Niet te dicht bij gaten, sloten en taluds rijden. De machine kan plotseling over de kop gaan als een wiel over de rand van een gat of talud rijdt of als een rand plotseling meegeeft.

• Voorzichtig bij het verticuteren onder speeltoestellen (bijv. schommels). Het apparaat kan in een onveilige positie terechtkomen. Er bestaat verwondingsgevaar.

• De machine niet tijdens ziekte, moeheid of onder invloed van alcohol, medicijnen of drugs bedienen.

• Indien mogelijk moet het gebruik van het apparaat bij nat weer worden vermeden. Er bestaat gevaar voor uitglijden.

• Zorg ervoor dat u op hellingen altijd stevig staat. Verticuteer op een helling in dwarsrichting, nooit naar boven of naar beneden. Wees bijzonder voorzichtig als u op een helling van rijrichting verandert.

• Verticuteer niet op al te steile hellingen! Het verticuteren op hellingen brengt extra gevaren met zich mee. Zorg altijd voor een stabiele stand. In principe mogen met de hand geleide verticuteerders bij hellingen steiler dan 26% (15° helling) niet worden ingezet. Het gevaar dreigt dat de stabiliteit verloren gaat.

• Wees bijzonder voorzichtig als u de machine omkeert of het apparaat naar u toe trekt.

• Bij achterwaartse bewegingen met de machine kunt u struikelen. Vermijd achteruitlopen. Vermijd abnormale lichaamshoudingen. Zorg ervoor dat u stevig staat en niet uw evenwicht verliest.

• Houd de door de lengte van de duwstang bepaalde veilige afstand aan.

• Om een wegglijden van het apparaat tijdens het dragen te verhinderen, dient u het apparaat steeds vast te nemen aan de daarvoor voorziene grijpinrichtingen (draaggreep, behuizing, stanguiteinden of dwarsstang van het onderste deel van de duwstang). Niet vastnemen aan de uitwerpklep!

• Neem voor het optillen of dragen het gewicht van de machine in acht (zie hoofdstuk “Technische gegevens”). Het optillen van zware gewichten kan problemen met de gezondheid veroorzaken.

• Til de machine nooit op en draag deze nooit met draaiende motor.

• Gebruik de machine nooit met beschadigde of ontbrekende veiligheids- en bescherminrichtingen. Ontbrekende of beschadigde veiligheids- en bescherminrichtingen brengen uw veiligheid en de veiligheid van andere personen in gevaar. Veiligheidsinrichtingen zijn (zie hoofdstuk “Beschrijving van de componenten”):

– Veiligheidsschakelbeugel motorstop (1) De verticuteerder is uitgerust met een motorstopinrichting. Bij lopend gebruik en in gevaarlijke situaties kan men de elektromotor uitschakelen door de veiligheidsschakelbeugel voor de motorstop los te laten. De elektromotor en het snijgereedschap moeten tot stilstand komen (let op! Het snijgereedschap loopt na!). Anders de dichtstbijzijnde geautoriseerde vakwerkplaats opzoeken. De veiligheidsschakelbeugel moet na het loslaten in elk geval weer in de positie terugspringen, die in de afbeelding “Beschrijving van de componenten” wordt getoond. Als dit niet het geval is, dan moet dit onmiddellijk door een geautoriseerde vakwerkplaats gecontroleerd worden. De functie van de veiligheidsschakelbeugel mag in geen geval buiten werking worden gesteld. Men moet controleren of de veiligheidsschakelbeugel werkt zoals voorgeschreven. Als dat niet het geval is, moet hij door een erkend vakbedrijf gerepareerd worden.

– Veiligheidssleutel (7) Deze bescherminrichting beschermt tegen letsel door onopzettelijk starten van de motor. Om onbevoegde bediening van de machine te voorkomen, moet bijalle werkzaamheden aan de machine, vóór onderhouds- en reparatiewerkzaamheden, als de machine wordt achtergelaten en tijdens de opslag de veiligheidssleutel worden verwijderd.

Bescherminrichtingen zijn (zie hoofdstuk “Beschrijving van de componenten”):

– Behuizing, grasopvangzak (12), uitwerpklep (11) Deze bescherminrichtingen beschermen tegen letsel door omhoog geslingerde voorwerpen. Het apparaat mag niet met beschadigde behuizing c.q. zonder reglementair bevestigde opvangzak resp. deflector of tegen de behuizing aanliggende uitwerpklep worden gebruikt.

– Behuizing Deze bescherminrichting beschermt tegen letsel door contact met het roterende snijgereedschap. Het apparaat mag niet met beschadigde behuizing worden gebruikt. Erop letten, dat handen en voeten niet onder de behuizing komen.

– Motorbehuizing, afdekking (8), bevestigingsonderdelen, bedieningselement met kabel Deze bescherminrichtingen beschermen tegen letsel door aanraking van spanning geleidende delen. De elektrische uitrusting mag niet worden gewijzigd. Defecte kabels moeten worden vervangen.

De bescherminrichtingen mogen niet veranderd worden.

Let er bij het in bedrijf nemen op dat uw voeten op een veilige afstand van het snijgereedschap staan.

Bij het starten van de motor mag de machine niet omhoog worden gekanteld. Indien nodig moet de machine, door de duwstang omlaag te duwen, zo schuin worden gezet dat het snijgereedschap in de van de gebruiker afgewende richting wijst, maar niet verder dan absoluut noodzakelijk is. Zolang het apparaat niet met alle 4 de wielen op de grond staat, moeten beide handen zich aan het bovenste gedeelte van de duwstang bevinden.

Houd handen en voeten altijd uit de buurt van draaiende onderdelen. Zorg ervoor dat handen en voeten niet onder de behuizing komen.

Zet de motor af door de veiligheidsschakelbeugel voor de motorstop los te laten, en vergewis u ervan dat alle bewogen delen volkomen stilstaan en dat de veiligheidssleutel is verwijderd: – als u de machine korte tijd zonder toezicht laat; – voordat u de kabel controleert; – voordat u de machine controleert, reinigt of werkzaamheden eraan uitvoert; – als u de machine moet optillen of kantelen, bijv. voor het transport; – als u de machine naar het verticuteervlak toe en weer weg transporteert; – voordat u de batterij uit het batterijvak op de motor verwijdert of inbrengt; – voordat u de grasvangzak eraf neemt of eraan hangt; – bij het rijden buiten het gazon; – voordat u blokkeringen losmaakt of verstoppingen in het uitwerpkanaal elimineert; – als er een vreemd voorwerp werd geraakt; – als er een storing optreedt; – als de machine ongewoon begint te trillen.

• Wanneer er een vreemd voorwerp werd getroffen en als de machine blokkeert, bijv. als u tegen een hard voorwerp rijdt, moet u een vakhandelaar laten controleren of er onderdelen van het apparaat beschadigd of vervormd zijn. Ook de mogelijk noodzakelijke reparaties steeds door een geautoriseerde vakwerkplaats laten uitvoeren.

• Als de machine ongewoon sterk begint te trillen of abnormale geluiden begint te maken, dan is een onmiddellijke controle door een geautoriseerde vakwerkplaats vereist. Hoge trillingen op uw handen kunnen schadelijk zijn voor de gezondheid. Neem als er sterke trillingen optreden, meteen contact op met een geautoriseerde vakwerkplaats.

Zet de motor af door de veiligheidsschakelbeugel voor de motorstop los te laten, en vergewis u ervan dat alle bewogen delen volkomen stilstaan, – als u de verticuteerder moet optillen of kantelen, bijv. voor het transport; – als u de machine naar het verticuteervlak toe en weer weg transporteert – bij het rijden buiten het gazon; – als u de machine korte tijd verlaat; – als u de verticuteerdiepte wilt instellen; – voordat u de grasvangzak eraf neemt.

• WAARSCHUWING De in deze gebruiksaanwijzing vermelde geluids- en trillingsniveaus zijn de maximum waarden voor het gebruik van de machine. Het gebruik van een snijgereedschap in onbalans, overmatige bewegingssnelheid of gebrekkig onderhoud zijn van aanzienlijke invloed op geluidsemissie en trillingen. Daarom is het noodzakelijk om voorzorgsmaatregelen te treffen, zodat eventuele schade als gevolg van hoge geluidsniveaus en belasting door trilling wordt vermeden. Onderhoud de machine goed, draag een gehoorbescherming, en neem pauzes tijdens het werk. De in deze gebruiksaanwijzing opgesomde onderhoudswerkzaamheden uitvoeren en het apparaat regelmatig door een geautoriseerde werkplaats laten controleren en onderhouden. Onderhoud en opslag

• Onvoldoende onderhoud van uw apparaat leidt tot veiligheidsrelevante gebreken!

• Zorg ervoor dat alle schroefverbindingen goed zijn vastgeschroefd en dat het apparaat in een veilige arbeidstoestand is.

Het openen van de uitwerpklep en het verwijderen van de grasopvangzak mogen alleen worden uitgevoerd bij uitgeschakelde motor en stilstaande messen.

Controleer elke keer voordat u gaat verticuteren of de grasopvangbak niet versleten is en of die nog goed functioneert.

Controleer elke keer voordat u gaat verticuteren de toestand en de goede bevestiging van de messenas. Versleten of beschadigde messen moeten absoluut worden vervangen. Het vervangen van de messen resp. werkzaamheden aan de messenas altijd door een vakwerkplaats laten uitvoeren. Door een verkeerd gemonteerde messenas kunnen delen loskomen, hetgeen tot ernstige verwondingen kan leiden.

• Vervang om veiligheidsredenen versleten of beschadigde onderdelen.

Draag bij onderhouds- en reinigingswerkzaamheden altijd veiligheidshandschoenen.

Onderhouds- en reinigingswerkzaamheden mogen alleen worden uitgevoerd op vlakke ondergronden bij uitgeschakelde motor en verwijderde veiligheidssleutel. Let er bij onderhoud aan de snijmessen op dat, zelfs als de spanningsbron is uitgezet, de snijmessen toch nog kunnen worden bewogen. Een regelmatig onderhoud is onontbeerlijk voor de veiligheid en het behoud van het prestatievermogen.

Het apparaat moet altijd in schone toestand in een droge, gesloten ruimte buiten bereik van kinderen worden bewaard. Vóór opslag van de machine altijd de batterij eruit halen en de veiligheidssleutel verwijderen om onbevoegde bediening van de machine te voorkomen.

Het apparaat niet onder stromend water of met een hogedrukreiniger schoonmaken. Dit kan de elektrische installatie beschadigen.

• De verticuteerder alleen met geheven messenas opslaan. Een neergelaten messenas kan op den duur verbuigen en de gebruiksveiligheid van de verticuteerder in gevaar brengen. Om garantie- en veiligheidsredenen mogen er alleen originele onderdelen worden gebruikt. Ongelijkwaardige onderdelen kunnen de machine beschadigen en uw veiligheid in gevaar brengen.6

1 Veiligheidsschakelbeugel motorstop 2 Hendel voor het neerlaten/optillen van de messenas 3 Vergrendelingselement 4 Vleugelmoer 5 Batterijafdekking 6 Batterij (onder de batterijafdekking) 7 Veiligheidssleutel (onder de batterijafdekking) 8 Afdekking 9 Luchtspleet elektromotor 10 Draaggreep voorkant 11 Uitwerpklep 12 Grasopvangzak (optioneel) 13 Kabelgeleider 14 Startknop (rood) 8 VOORBEREIDENDE WERKZAAMHEDEN Voor de montage van de verticuteerder bevinden zich de volgende afzonderlijke delen in de verpakking:

• Bovenste deel van de duwstang, klaar voor montage

• Gereedschapszak met volgende inhoud: – Gebruiksaanwijzing met conformiteitsverklaring – Garantiebepalingen (afhankelijk van het model) – diverse bevestigingsdelen (platte schroeven, schijven, moeren, kabelgeleiders (13), vleugelmoeren (4), kabelbinders). Mocht er toch een onderdeel ontbreken, neem dan contact op met uw gespecialiseerde vakhandelaar. BELANGRIJK Let erop, dat de kabels bij het uit- en in elkaar klappen van de duwstangen niet ingeklemd, bekneld, verdraaid of overstrekt worden! De kabel altijd aan de buitenkant van de stangverbinding leiden. Een beschadigde kabel kan tot een technisch defect van het apparaat leiden. BELANGRIJK Erop letten dat de bowdenmantels bij het omhoog tillen van de duwstang niet knikken of ingeklemd raken! Bovenste deel van de duwstang aanbouwen (afbeelding C1 ) De volgende stappen moeten worden doorlopen voor montage van het onderste gedeelte van de duwstang (1): – De uiteinden van de stang aan beide kanten tegen de bevestigingspunten van de behuizing plaatsen. Er kunnen twee stanghoogtes worden ingesteld. – De meegeleverde platte schroeven (2) vanbinnen door de behuizing en duwstang schuiven. – Aan beide kanten vanbuiten een schijf (3) op de schroeven zetten en met zelfborgende moeren (4) aandraaien. Bovenste deel van de duwstang aanbouwen (afbeelding C3 ) – Het bovendeel van de duwstang rechts en links tegen het onderdeel van de duwstang plaatsen, zodat de bevestigingsboorgaten van de twee delen overeenkomen. – De kabelgeleiders (1) er van buiten naar binnen doorheen steken, beide delen van de stang elk met een schijf (2) en een vleugelmoer (3) aan de binnenkant vastschroeven. – Kabel (4) en bowdenmantel (5) in de kabelgeleiders (1) leggen. Daardoor wordt inklemmen van de kabel of bowdenmantel bij het omklappen van de duwstang voorkomen. – Kabel en bowdenmantel met behulp van de kabelbanden (6) uit de gereedschapszak aan de onderstang bevestigen. Inbrengen van de opgeladen batterij (afbeelding K2 + V1 + G2 )

De omgang met lader en batterij staat beschreven in de aparte gebruiksaanwijzing van de lader. Vooral veiligheidsinstructies lezen en in acht nemen! Vóór de eerste inbedrijfstelling batterij volledig opladen!

– Batterijafdekking (5) openen en vasthouden. – Veiligheidssleutel (7) verwijderen K2 . – Batterij in het batterijvak schuiven, totdat de vergrendeling vastklikt V1 . Erop letten dat de vergrendeling aan de batterij vrij loopt en zuiver is vastgezet. Men kan 2 batterijen of ook slechts 1 batterij gebruiken. Als slechts 1 batterij wordt gebruikt, kan deze naar keuze worden ingebracht in batterijvak I of batterijvak II. – De veiligheidssleutel erin steken als de machine meteen wordt gebruikt G2 . – Batterijafdekking sluiten. Erop letten dat de afdekking zelfstandig sluit. Vuil en grasresten kunnen dit voorkomen en moeten daarom worden verwijderd. – Bij 2 ingebrachte batterijen wordt de stroom eerst uit batterij II en dan uit batterij II gehaald. De omschakeling van batterij I naar batterij II verloopt automatisch. Batterij verwijderen (afbeelding F + K2 + N2 ) – Motor uitschakelen F . De elektromotor en het snijgereedschap moeten tot stilstand komen (let op! Het snijgereedschap loopt na!). – Batterijafdekking openen en vasthouden. – Veiligheidssleutel verwijderen K2 . – Ontgrendelingsknop aan de voorkant van de batterij ingedrukt houden en batterij uit het batterijvak nemen N2 . – Druk de batterij vóór het uitnemen licht in het batterijvak, dan komt die er gemakkelijker uit. Intussen de ontgrendelingsknop ingedrukt houden. De ingebouwde veren maken daarbij gemakkelijkere verwijdering mogelijk. – Batterijafdekking sluiten. Erop letten dat de afdekking zelfstandig sluit. Vuil en grasresten kunnen dit voorkomen en moeten daarom worden verwijderd.

Veiligheidsinstructie! Verklaring van de symbolen zie tabel pagina 2

Alle schroefverbindingen controleren op goede bevestiging. De schroeven eventueel aandraaien! Met name de correcte montage en toestand van de messenas moet gecontroleerd worden (zie hiervoor hoofdstuk „Onderhoud van de messenas“). Werkzaamheden aan de messenas altijd door een geautoriseerde vakwerkplaats laten uitvoeren. Door een verkeerd gemonteerde messenas kunnen delen loskomen, hetgeen tot ernstige verwondingen kan leiden. De verticuteerder is uitgerust met een motorstopinrichting. Vóór de eerste inbedrijfstelling controleren of de veiligheidsschakelbeugel voor de motorstop foutloos functioneert. Als de schakelbeugel wordt losgelaten, moet de motor zich uitschakelen en het snijgereedschap tot stilstand komen (let op! Het snijgereedschap loopt na!). Anders de dichtstbijzijnde geautoriseerde vakwerkplaats opzoeken. De beugel moet na het loslaten in elk geval weer in de positie terugspringen, die in deafbeelding “Beschrijving van de componenten” wordt getoond. Als dit niet het geval is, dan moet dit onmiddellijk door een geautoriseerde vakwerkplaats gecontroleerd worden. De veiligheids- en bescherminrichtingen van de machine mogen niet worden gemanipuleerd of gedeactiveerd! Erop letten dat alle bescherminrichtingen zoals voorgeschreven aangebracht en niet beschadigd zijn! Batterij opladen (afbeelding W1 )

De omgang met lader en batterij staat beschreven in de aparte gebruiksaanwijzing van de lader. Vooral veiligheidsinstructies lezen en in acht nemen! Vóór de eerste inbedrijfstelling batterij volledig opladen!

Alle veiligheidsinstructies betreffende hantering, opslag, bewaren, transport, weggooien van de lithiumionenaccu, alsook EHBO-maatregelen en maatregelen voor brandbestrijding, vindt u in het “Gegevensblad voor productveiligheid” op www.sabo-online.com bij de gebruiksaanwijzingen.

Informatienummer voor lithium-ionen-accu's [phone]

Batterij-indicatie (afbeelding U4 ) Ter controle van de beschikbare lading van de batterij-indicatie aan de batterij indrukken. De indicatielampjes branden afhankelijk van de laadstatus van de batterij:

Lampen Capaciteit 4 groene lampen Batterij is helemaal vol 3 groene lampen Batterij is 70% vol 2 groene lampen Batterij is 45% vol 1 groene lamp Batterij is 10% vol en moet binnenkort opnieuw worden opgeladen Lampen zijn uit Batterij is minder dan 10% vol en moet meteen worden opgeladen om niet repareerbare schade (leegraken batterij) te voorkomen.

Veiligheidsinstructie! Verklaring van de symbolen zie tabel pagina 2

Starten van de motor (afbeelding A2 ) Vóór het starten van de motor erop letten dat de messenas zich in de uitlichtpositie (1) bevindt Z2 . De motor alleen achter de verticuteerder staand starten. De verticuteerder in elk geval op een vlak, niet met hoog gras begroeide ondergrond zetten (te hoog gras remt de aanloop van de messenas en bemoeilijkt het startproces). Bij het starten van de motor mag de machine niet omhoog worden gekanteld. Indien nodig moet de machine, door de duwstang omlaag te duwen, zo schuin worden gezet dat het snijgereedschap in de van de gebruiker afgewende richting wijst, maar niet verder dan absoluut noodzakelijk is. Zolang het apparaat niet op alle 4 de wielen staat, moeten beide handen zich aan het bovenste gedeelte van de duwstang bevinden. – Met de rechterhand de startknop (14) ingedrukt houden. – Met de linkerhand de veiligheidsschakelbeugel motorstop (1) op het bovenste deel van de stang drukken. De meter loopt nu zolang de veiligheidsschakelbeugel ingedrukt wordt. – De startknop loslaten. 11 UITSCHAKELEN VAN DE MOTOR (AFBEELDING F + K2 ) – Veiligheidsschakelbeugel loslaten F . – Stilstand van het snijgereedschap afwachten. – Veiligheidssleutel verwijderen K2 . Let op! Het snijgereedschap loopt na!

12 STOPPEN IN GEVAL VAN NOOD

Veiligheidsschakelbeugel loslaten. – Het snijgereedschap komt tot stilstand. – De motor gaat uit. LET OP Vóór elk verticuteren controleren of de veiligheidsschakelbeugel foutloos functioneert: – Als de schakelbeugel wordt losgelaten, dan moet de motor zich uitschakelen en het snijgereedschap tot stilstand komen (Opgelet! Het snijgereedschap loopt na!). Anders de dichtstbijzijnde geautoriseerde vakwerkplaats opzoeken.

Veiligheidsinstructie! Verklaring van de symbolen zie tabel pagina 2

Het instellen van de verticuteerdiepte mag alleen bij uitgeschakelde motor gebeuren! De werkdiepte is afhankelijk van de slijtage van de messen en moet bovendien op de betreffende gazon- en grondverhoudingen worden ingesteld. De verticuteerdiepte steeds op een effen gazonoppervlak controleren en instellen. Bij neergelaten messenas dienen de messen de grasnerf iets aan te ritsen. Een werkdiepte van max. 3 mm is aan te bevelen. Bij een verzorgd gazon zonder stenen kan de verticuteerdiepte iets groter worden ingesteld. Bij een gazonoppervlak met veel mos dient met een kleinere werkdiepte te worden begonnen. Instelling (afbeelding Z2 + V2 ) Bij levering bevindt de messenas zich in de uitlichtpositie (1) Z2 . – De verticuteerdiepte wordt met behulp van het grijze vergrendelingselement (2) vooraf geselecteerd. Het vergrendelingselement licht omlaag drukken en in de gewenste positie weer vergrendelen V2 . Dit vergrendelingselement maakt het u mogelijk om de ingestelde werkpositie te allen tijde terug te vinden. – De messenas wordt met de links aangebrachte zwarte hendel (3) omlaag gelaten in de geselecteerde werkdiepte. De hendel eerst licht omlaag drukken en dan tot aan de aanslag aan het vergrendelingselement (2) trekken V2 . Voor het verlagen van de hefkrachten kan het apparaat aan de bovenstang licht worden opgetild, totdat de achterwielen geen contact meer maken met de grond. – Om de messenas uit de werkpositie te tillen, wordt de hendel (3) eerst omlaag gedrukt en dan helemaal naar voren geschoven. In pos. (1) is de messenas niet meer in gebruik. De ingestelde verticuteerdiepte wordt hierdoor niet veranderd Z2 Verticuteertest – Bij een nieuw apparaat het vergrendelingselement (2) in de “MIN”-positie vastzetten. – De motor starten. – Messenas neerlaten. – Het apparaat langzaam in de werkrichting bewegen. Werkresultaat controleren. Als het verticuteerderresultaat niet bevredigend is, messenas eruit tillen, motor uitschakelen en het vergrendelingselement (2) in de volgende positie vastklikken. – Nieuwe verticuteertest Bij blokkering van de motor of steenslaggeluiden het apparaat meteen uitzetten. Geringere werkdiepte instellen. Na enkele werkuren kan bijregelen van de messenas wegens slijtage noodzakelijk worden. Hoe intensiever het gebruik, des te groter de slijtage van de messen. Harde of zeer droge gronden versnellen de slijtage. De afstelling van de verticuteerdiepte dient dan precies hetzelfde te worden uitgevoerd als boven staat omschreven8 14 GRASOPVANGINRICHTING

Veiligheidsinstructie! Verklaring van de symbolen zie tabel pagina 2

Gebruik met grasopvangzak (accessoire) De verticuteerder kan ook met een extra opvangzak (bestelnummer zie originele reserveonderdelen en accessoires) worden gebruikt. WAARSCHUWING Bij gebruik van de grasvangzak moet deze volledig gemonteerd en in perfecte technische staat zijn. Opvangzak aan de verticuteerder hangen (afbeelding R1 + S1 ) – Het opvangzakframe met de beugel naar voren in de opvangdoek inbrengen. De bovenste naad van de opvangdoek uitlijnen met de beugel. – De hechtprofielen op het voorkader van het opvangzakframe drukken R1 . – De uitwerpklep van de verticuteerder naar boven openen. – Til de opvangzak op met de draaggreep en hang deze met zijn beide zijdelingse haken boven in de verticuteerderbehuizing S1 . – De uitwerpklep op de opvangzak klappen. Let er bij het verticuteren op, dat de opvangzak op tijd wordt leeggemaakt. Alleen met een luchtdoorlatende opvangzak is een foutloos opnemen van het gras mogelijk. Als de messen te laag ingesteld zijn, wordt het opvanggedrag slechter. BELANGRIJK Opvangzak niet met warm water reinigen! Leegmaken van de grasopvangzak (afbeelding F + L ) – Motor uitschakelen F en de stilstand van het snijgereedschap afwachten. – Uitwerpklep optillen. – De gevulde opvangzak aan de draagbeugel van de verticuteerder eruit nemen – uitwerpklep sluit zelfstandig. – De opvangzak vasthouden aan de draagbeugel en grondig uitschudden terwijl u hem aan de onderzijde van de bodem vasthoudt L .

Gebruik zonder opvangzak WAARSCHUWING Bij het gebruik zonder opvangzak moet de uitwerpklep aan de verticuteerderbehuizing altijd gesloten zijn (omlaag geklapt). 15 VERTICUTEERBEDRIJF

Veiligheidsinstructie! Verklaring van de symbolen zie tabel pagina 2

INSTRUCTIE Om de messenas te ontzien, scherpe bochten vermijden en voor het keren de messenas verhogen. INSTRUCTIE Bij een te lage batterijspanning schakelt de motor automatisch uit. Laad de batterij daarom op tijd op. Verticuteren op hellingen LET OP Verticuteer niet op al te steile hellingen! Het verticuteren op hellingen brengt extra gevaren met zich mee. Verticuteer op een helling in dwarsrichting, nooit naar boven of naar beneden. Zorg altijd voor een stabiele stand. In principe mogen met de hand geleide verticuteerders bij hellingen steiler dan 26% (15° helling) niet worden ingezet. Het gevaar dreigt dat de stabiliteit verloren gaat! Controle van de bedrijfsveiligheid De verticuteerder is uitgerust met een motorstopinrichting. Vóór elk verticuteren controleren of de veiligheidsschakelbeugel voor de motorstop foutloos functioneert. Als de schakelbeugel wordt losgelaten, moet de motor zich uitschakelen en het snijgereedschap tot stilstand komen (let op! Het snijgereedschap loopt na!). Anders de dichtstbijzijnde geautoriseerde vakwerkplaats opzoeken. De beugel moet na het loslaten in elk geval weer in de positie terugspringen, die in de afbeelding “Beschrijving van de componenten” wordt getoond. Als dit niet het geval is, dan moet dit onmiddellijk door een geautoriseerde vakwerkplaats gecontroleerd worden. De veiligheids- en bescherminrichtingen van de machine mogen niet worden gemanipuleerd of gedeactiveerd! Erop letten dat alle bescherminrichtingen zoals voorgeschreven aangebracht en niet beschadigd zijn! Ter vermijding van gevaar vóór elk verticuteren de toestand en goede bevestiging van de messen controleren (zie hiervoor hoofdstuk „Onderhoud van de messenas”). Werkzaamheden aan de messenas altijd door een vakwerkplaats laten uitvoeren. Door een verkeerd gemonteerde messenas kunnen delen loskomen, hetgeen tot ernstige verwondingen kan leiden. Om de 10 bedrijfsuren schroeven en moeren van het apparaat controleren op goede bevestiging en eventueel aandraaien! Bij blokkering van de messenas, bijv. door tegen een hindernis aan te rijden of door vreemde voorwerpen, door een geautoriseerde vakwerkplaats laten controleren of delen van de verticuteerder beschadigd of vervormd zijn. Ook de eventueel noodzakelijke reparaties altijd door een geautoriseerde vakwerkplaats laten uitvoeren. Als de machine ongewoon sterk begint te trillen of abnormale geluiden begint te maken, dan is een onmiddellijke controle door een geautoriseerde vakwerkplaats vereist. Tijdelijke beperkingen Er bestaan plaatselijke voorschriften met betrekking tot de tijden, waarop verticuteerders mogen worden gebruikt. Informeert u zich a.u.b. vóór het gebruik van de verticuteerder bij de desbetreffende instantie. Tips voor de verzorging van het gazon (Afbeelding M ) WAARSCHUWING Verwijder vóór elke verticuteerwerkzaamheid alle vreemde objecten (stenen, hout, takken enz.) van het gazon; let desondanks ook tijdens het verticuteren altijd op rondslingerende voorwerpen. Bij het verticuteren het apparaat in rechte banen met matige stapsnelheid geleiden. Veroorzaakt door de voorwaartse draairichting van de messenas is slechts een geringe duwkracht noodzakelijk. Afhankelijk van de kwaliteit van de bodem is het gedeeltelijk noodzakelijk om de verticuteerder tegen de werkrichting in tegen te houden. Het rijden van nauwe bochten vermijden. Bij sterk bemost of bij veel voorhanden onkruid in het gazon is het aanbevolen, een tweede keer, haaks op de eerste werkrichting te verticuteren. Bij het verticuteren zonder opvangzak voor de tweede verticuteerbeurt het uitgewerkte verticuteermateriaal verwijderen. Extra bovenop liggend verticuteermateriaal zou het verticuteerresultaat verslechteren, het apparaat extra belasten en de werkzaamheden voor de bedienende persoon onnodig verzwaren (sterkere duwkrachten). Het verwijderen/opnemen van het verticuteermateriaal gebeurt het makkelijkste door het op te zuigen met een TurboStar-grasmaaier of kan manueel met de hark gebeuren. 16 ONDERHOUDSINTERVALLEN BELANGRIJK Vermijd schade! Onder extreme resp. uitzonderlijke voorwaarden zijn eventueel kortere onderhoudsintervallen vereist dan hierboven vermeld. Neem als u gebreken vaststelt, contact op met een geautoriseerde vakwerkplaats. Routineonderhoud aan de machine uitvoeren conform de volgende onderhoudsintervallen. De volgende onderhoudsintervallen moeten worden aangehouden naast de in deze gebruiksaanwijzing opgesomde intervallen voor onderhoudswerkzaamheden. Vóór de eerste inbedrijfstelling

• Alle schroefverbindingen controleren op goede bevestiging.

• De messenas controleren en eventueel door een geautoriseerde vakwerkplaats laten vastdraaien.

• Controleren of de veiligheidsschakelbeugel foutloos werkt.

• Controleren of alle bescherminrichtingen zoals voorgeschreven aangebracht en niet beschadigd zijn. Vóór elk bedrijf

• Gazon controleren en alle vreemde voorwerpen verwijderen, vooral stroom geleidende kabels.

• Bereik van de begrenzingskabel controleren (indien ook een automatische maaier wordt ingezet voor de verzorging van het gazon).

• Lading van de batterij controleren.• Toestand en goede bevestiging van de messen controleren en eventueel door een geautoriseerde vakwerkplaats laten vervangen resp. vastdraaien.

• Controleren of de veiligheidsschakelbeugel motorstop (1) foutloos werkt.

• Controleren of alle bescherminrichtingen zoals voorgeschreven aangebracht en niet beschadigd zijn.

• Grasopvanginrichting controleren op slijtage of slechter functioneren.

• Kabels op beschadigingen en veroudering controleren. Om de 10 bedrijfsuren

• Alle schroefverbindingen controleren op goede bevestiging.

• Messenas controleren op slijtage en goede bevestiging. Na elk bedrijf

• De verticuteerder schoonmaken.

• De messen controleren op beschadigingen en slijtage. Bij de jaarlijkse inspectie

• Het gebied onder de riemafdekking laten reinigen.

17 VERZORGING EN ONDERHOUD VAN DE VERTICUTEERDER

Regelmatige verzorging is de beste garantie voor een lange levensduur en een storingsvrij bedrijf! Onvoldoende onderhoud van uw apparaat leidt tot veiligheidsrelevante gebreken! Gebruik uitsluitend originele onderdelen, want alleen deze staan borg voor veiligheid en kwaliteit!

Veiligheidsinstructie! Verklaring van de symbolen zie tabel pagina 2

Reiniging (afbeelding N3 ) Vuil en grasresten na het verticuteren verwijderen. Het apparaat op zijn zij leggen en een borstel of een lap voor het reinigen gebruiken. De luchtspleten voor het koelen van de elektromotor (1) moeten vrij zijn van vuil en grasresten. BELANGRIJK Spuit het apparaat nooit met water af. Dit kan de elektrische installatie beschadigen. Opbergen Het apparaat altijd met verwijderde veiligheidssleutel en zonder ingezette batterij opslaan. Het apparaat moet altijd in schone toestand in een droge, gesloten ruimte buiten bereik van kinderen worden bewaard. Laat de motor afkoelen voordat u de machine in een afgesloten ruimte wegzet. Omklappen van de duwstang – Voor ruimtebesparende opslag de twee vleugelmoeren zover losmaken dat de bovenste duwstang zonder weerstand naar de motor toe kan omklappen. – Kabel en bowdenmantel daarbij niet knikken of inklemmen. BELANGRIJK Let erop, dat de kabels bij het uit- en in elkaar klappen van de duwstangen niet ingeklemd, bekneld, verdraaid of overstrekt worden! De kabel altijd aan de buitenkant van de stangverbinding leiden. Een beschadigde kabel kan tot een technisch defect van het apparaat leiden. BELANGRIJK Erop letten dat de bowdenmantels bij het omhoog tillen van de duwstang niet knikken of ingeklemd raken! VOORZICHTIG Bij het omleggen van de duwstang voor transport- en opslagdoeleinden kan de stang ongewild omslaan bij het losdraaien van de vleugelmoeren. Bovendien kunnen er tussen het onderste en bovenste gedeelte van de duwstang plaatsen ontstaan waar u zich kunt kneuzen. Er bestaat verwondingsgevaar!

Transport en beveiliging van het apparaat (afbeelding N ) – Als het apparaat gedragen moet worden, het niet vastpakken aan de uitwerpklep! Pakt het voor vast aan de draaggreep en achter aan de dwarsstang van het onderste gedeelte van de duwstang (zie afbeelding N ). Neem voor het optillen of dragen het gewicht van de machine in acht (zie hoofdstuk “Technische gegevens”). Het optillen van zware gewichten kan problemen met de gezondheid veroorzaken. Wij raden aan om het apparaat altijd met minstens twee personen op te tillen of te dragen, als er geen andere hulpmiddelen ter beschikking staan. Als het apparaat op een laadvlak getransporteerd wordt, dan moet voor het op- en afladen een laadplatform worden gebruikt. – Het apparaat op alle 4 de wielen staand transporteren, om beschadiging van het apparaat en verwondingen van personen te vermijden. LET OP Verwondingen vermijden! Bij het op- of afladen van de machine bijzonder voorzichtig te werk gaan. Het wordt aangeraden om er bij het gebruik van een aanhanger op te letten dat deze is uitgerust met stabiele zijwanden. Om het apparaat vast te zetten mogen alleen de aangeduide punten aan het transportvoertuig gebruikt worden. – Het transportmiddel parkeren op vlakke ondergrond, opdat het apparaat niet kan wegrollen voordat het wordt vastgezet. – De grasvangzak uithangen en tijdens het transport apart vastmaken. – Het apparaat met toegelaten borgmiddelen (bijv. sjorriemen met spanelement) veilig bevestigen op of in het voertuig. Sjorriemen zijn banden van synthetische vezels. Elke sjorriem is gekenmerkt met een etiket. Het etiket geeft belangrijke informatie over het gebruik. De aanwijzingen op dit etiket moeten bij gebruik van de sjorriem in acht worden genomen. – Bij ladingen die kunnen rollen wordt aanbevolen om ze direct vast te sjorren met vier spanriemen. Beveilig het apparaat aan de wielen zo, dat het zich tijdens de rit niet beweegt. LET OP De riemen niet te strak aantrekken. Als het apparaat te strak wordt vastgezet, dan kunnen beschadigingen het gevolg zijn. Onderhoud van de messenas Controleer voor ieder verticuteren de toestand en vaste zitting van de messen. Versleten of beschadigde messen moeten absoluut worden vervangen. WAARSCHUWING Het uitwisselen van de messen steeds door een geautoriseerde vakwerkplaats laten uitvoeren. Door een verkeerd gemonteerde messenas kunnen delen loskomen, hetgeen tot ernstige verwondingen kan leiden. – De complete messenset moet worden vervangen als de slijtagegrens (ronde markering op het mes) is bereikt, d.w.z. als de verticuteerdiepte niet meer kan worden aangepast. – Bij de vervanging alleen originele verticuteermessen gebruiken! Ongelijkwaardige onderdelen kunnen de machine beschadigen en uw veiligheid in gevaar brengen. – Vervangende verticuteermessen moeten permanent met de naam en/of het logo van de fabrikant of leverancier en met het onderdeelnr. zijn gekenmerkt.

Vervangen van de tandriem Om veiligheidstechnische redenen wijzen wij u er nadrukkelijk op dat de aandrijfriem alleen mag worden vervangen door een origineel onderdeel! Het vervangen van de tandriem altijd door een erkend vakbedrijf laten uitvoeren. Spannen van de tandriem (afbeelding X1 + X2 ) Na het vervangen van de tandriem moet men letten op voldoende spanning van de tandriem met behulp van de excenter-spanner. De tandriem is voldoende gespannen als u een lichte weerstand voelt en de riem niet van de rol af kunt tillen. – De inbusschroef (SW4) moet los worden gemaakt. – Het schroefpunt van de excenter-spanner zit buiten het midden. – Voor wijziging van de tandriemspanning de twee fixeergaten gebruiken en de excenter in de gewenste positie draaien. – Voor het verhogen van de spanning van de tandriem moet de excenter-spanner in de richting van de langere zijde van de excenter ten opzichte van de tandriem worden gedraaid X1 . – Voor het verlagen van de spanning van de tandriem moet de excenter-spanner in de richting van de kortere zijde van de excenter ten opzichte van de tandriem worden gedraaid X2 . – Aansluitend de inbusschroef met 5 Nm aandraaien. Een te los zittende tandriem kan doorglijden en maakt lawaai. Bovendien bestaat het risico op overspringen. Een te vaste tandriem slijt sneller en verlaagt de efficiëntie. Het risico bestaat dat de lagers beschadigd raken. In het ergste geval scheurt deze. Ook hierbij kan er meer lawaai ontstaan.10

18 OORZAKEN VAN STORINGEN EN HET

VERHELPEN DAARVAN Storingen Mogelijke oorzaken Oplossing

Motor start niet Veiligheidssleutel niet ingestoken. Veiligheidssleutel insteken G2 . Batterij niet opgeladen U4 . Batterij opladen W1 . Batterij werkt niet of kan niet worden opgeladen. Batterij vervangen. Messenas geblokkeerd Verticuteerdiepte controleren. Messenas reinigen (vooraf veiligheidssleutel verwijderen!). Machine bij het starten kantelen.

Door een geautoriseerde vakwerkplaats laten controleren.

Motor gaat uit Gras is te hoog Gazon voormaaien Batterij is leeg U4 . Batterij opladen W1 . Blokkering door vreemde objecten Door een geautoriseerde vakwerkplaats laten controleren. Verticuteerdiepte te groot Verticuteerdiepte opnieuw instellen V2 .

Werkresultaat niet bevredigend Gras is te hoog Gazon voormaaien Batterijcapaciteit laag U4 . Batterij opladen W1 . Slijtage van de messen Bijregelen van de verticuteerdiepte V2 . Messenas door een geautoriseerde vakwerkplaats laten vervangen Verticuteerdiepte niet aangepast aan de gras- en grondverhoudingen Verticuteerdiepte opnieuw instellen V2 .

Door een geautoriseerde vakwerkplaats laten controleren.

Messenas draait niet Veiligheidssleutel niet ingestoken. Veiligheidssleutel insteken G2 . Batterij niet opgeladen U4 . Batterij opladen W1 . Tandriem defect Door een geautoriseerde vakwerkplaats laten controleren resp. vervangen.

Neem in geval van hier niet nader beschreven storingen en defecten contact op met de dichtstbijzijnde geautoriseerde vakwerkplaats. Laat reparaties die vakkennis vereisen, altijd alleen door een vakman uitvoeren. Uw geautoriseerde vakwerkplaats is u ook graag van dienst, wanneer u de hier beschreven onderhoudswerkzaamheden liever niet zelf uitvoert. 19 TECHNISCHE GEGEVENS

Motor Motor 40 V-gelijkstroommotor Vermogen 900 W (33-V ACCU) Motortoerental 3200 min

Lader Zie aparte gebruiksaanwijzing van de lader. Batterij Zie aparte gebruiksaanwijzing van de lader. Verticuteerder Behuizing Stootvast kunststof (ABS) Werkbreedte 330 mm Verticuteermessen 14 stuks Duwstang in hoogte verstelbaar 2-voudig Capaciteit opvangzak 50 liter Gewicht 17,5 kg Lengte 1330 mm Breedte 490 mm Hoogte 990 mm Wielen voor / achter Ø 180 mm / Ø 180 mm Lagers voor / achter Glijlager

Geluidsdrukniveau Emissie - geluidsdrukniveau op de plaats van de bedienende persoon; gemeten volgens DIN EN 13684 Meetonzekerheden; conform ISO 4871

Trillingen Trillingen aan de duwstang; gemeten volgens DIN EN 13684 Meetonzekerheden; conform EN 12096
