MANUALE UTENTE 33V ACCU SABO

Arieggiatore MANUALE DELL'OPERATORE SAU22050C1

6. Norme di sicurezza generali per lo scarificatore a batteria ............................... 3

Avvisi di sicurezza generali ....................................................................................... 3 Misure preliminari ...................................................................................................... 4 Uso............................................................................................................................. 4 Manutenzione e stoccaggio ....................................................................................... 5 7 Descrizione dei componenti ................................................................................... 6 8 Lavori di preparazione ............................................................................................ 6 Montaggio della parte superiore della barra di guida (figura C1 ) ........................... 6 Montaggio della parte superiore della barra di guida (figura C3 ) ........................... 6 Inserimento della batteria carica (figura K2 + V1 + G2 ) ...................................... 6 Rimozione della batteria (figura F + K2 + N2 )..................................................... 6 9 Prima della prima messa in funzione .................................................................... 6 Caricamento della batteria (figura W1 ) ................................................................... 7 Indicazione dello stato della batteria (figura U4 ) ..................................................... 7 10 Messa in funzione dello scarificatore ................................................................... 7 Avviamento del motore (figura A2 ) .......................................................................... 7 11 Spegnimento del motore (figura F + K2 ) ........................................................... 7 12 Arresto in caso di emergenza ................................................................................ 7 13 Regolazione della profondità di scarificazione .................................................... 7 Regolazione (figura Z2 + V2 ) ................................................................................ 7 Prova di scarificazione............................................................................................... 8 14 Dispositivo di raccolta dell'erba ............................................................................ 8 Funzionamento con sacco di raccolta dell'erba (accessori) ..................................... 8 Appendere il sacco di raccolta allo scarificatore (figura R1 + S1 ) ........................ 8 Svuotamento del sacco di raccolta (figura F + L) .................................................. 8 Funzionamento senza sacco di raccolta dell'erba .................................................... 8 15 Esercizio di scarificazione ...................................................................................... 8 Scarificazione in pendenza ....................................................................................... 8 Controllo della sicurezza di funzionamento............................................................... 8 Limitazioni temporali .................................................................................................. 8 Consigli per la cura del prato (figura M ) .................................................................. 8 16 Intervalli di manutenzione ...................................................................................... 9 17 Pulizia e manutenzione dello scarificatore ........................................................... 9 Pulizia (figura N3 ) .................................................................................................... 9 Conservazione ........................................................................................................... 9 Ribaltamento della barra di guida.............................................................................. 9 Trasporto e fissaggio dell'apparecchio (figura N ).................................................... 9 Manutenzione dell'albero portalama ......................................................................... 9 Sostituzione della cinghia dentata ............................................................................. 9 Tensionamento della cinghia dentata (figura X1 + X2 ) ....................................... 10 18 Cause di anomalie e loro eliminazione ............................................................... 10 19 Dati tecnici.............................................................................................................. 10 Motore ...................................................................................................................... 10 Caricabatterie .......................................................................................................... 10 Batteria .................................................................................................................... 10 Scarificatore ............................................................................................................. 10 Livello di potenza sonora ......................................................................................... 10 Livello di pressione sonora ...................................................................................... 10 Oscillazioni............................................................................................................... 10 20 Ricambi originali e accessori ............................................................................... 10 Dichiarazione di conformità ..................... vedere nel seguito, dopo l’ultima lingua1 INTRODUZIONE Cara amica e caro amico amanti del giardino, quando dopo un lavoro di giardinaggio ben fatto, si gioisce di aver ottenuto un prato ben curato, allora si capisce quali attrezzi di giardinaggio sono stati usati. Con il vostro nuovo scarificatore avete fatto la scelta giusta. La potenza delle prestazioni di un importante marchio della tradizione è associata all'innovazione della moderna alta tecnologia. Ciò diventa ancor più evidente quando lo usate e ancor più ne gioirete quando vedrete il meraviglioso risultato. Prima di iniziare a rasare il prato, ecco alcune importanti informazioni che occorre assolutamente osservare. Prima di mettere in funzione lo scarificatore per la prima volta, è opportuno leggere attentamente il presente manuale d'uso, per familiarizzare con il funzionamento e la manutenzione corretti della macchina e per evitare lesioni o danni al vostro scarificatore. Utilizzare lo scarificatore con prudenza. Fare attenzione alle più importanti precauzioni riportate sui pittogrammi applicati sull'apparecchio. Gli avvisi di sicurezza riportati nel presente manuale d'uso sono contrassegnati da simboli. Il significato dei pittogrammi e dei simboli sono descritti nei seguenti capitoli. Le descrizioni a sinistra e a destra sono sempre riferite ai lati sinistro e destro, rispetto al senso di marcia dell'apparecchio. La corretta osservazione delle istruzioni tecniche fa sì che lo scarificatore funzioni con la massima affidabilità. Si prega di fare attenzione al fatto che eventuali danni allo scarificatore, derivanti da errori di utilizzo, non sono soggetti ad obblighi di garanzia legale e contrattuale. Vi auguriamo buon divertimento durante i lavori per la cura del prato e del terreno.

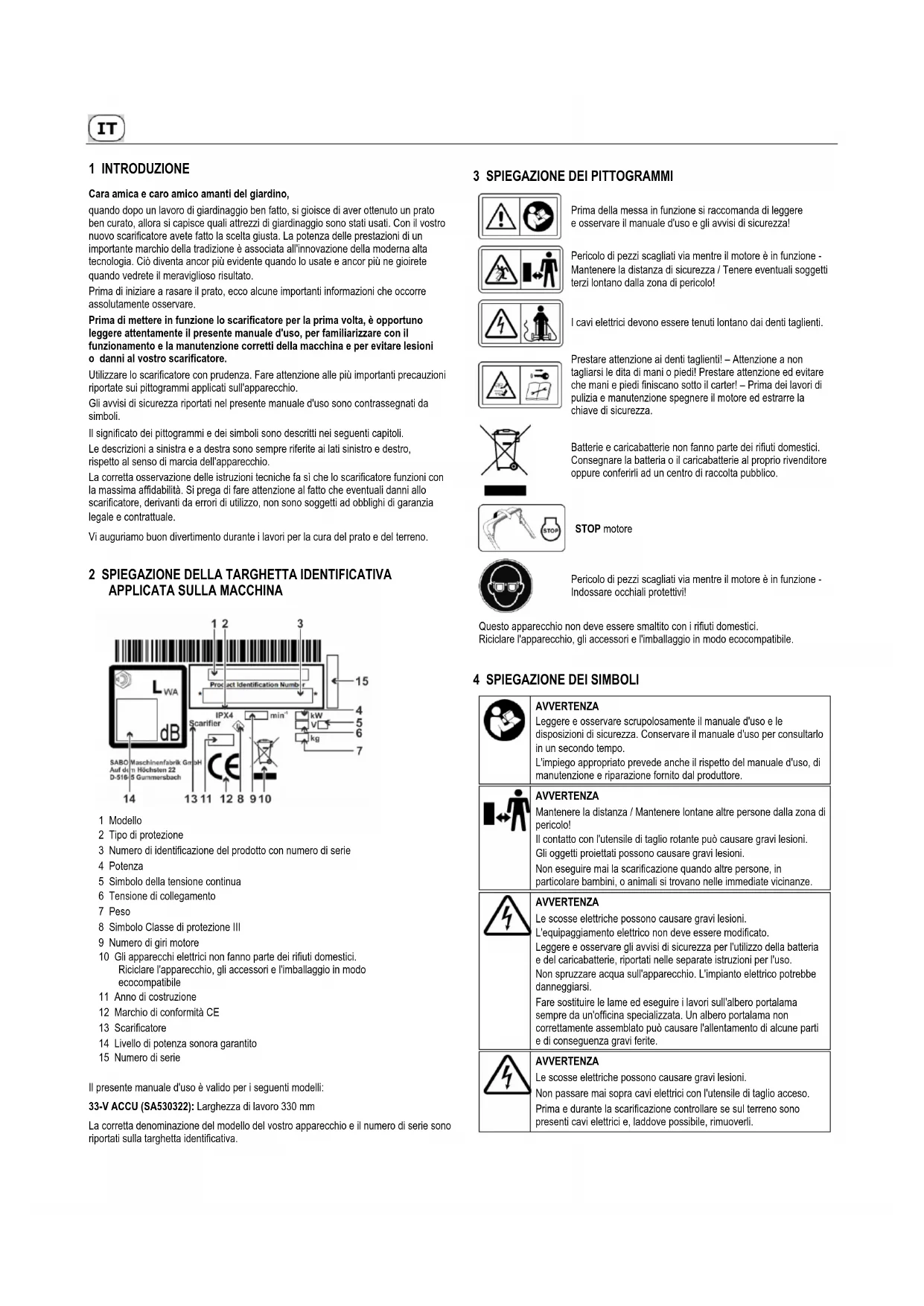

1 Modello 2 Tipo di protezione 3 Numero di identificazione del prodotto con numero di serie 4 Potenza 5 Simbolo della tensione continua 6 Tensione di collegamento 7 Peso 8 Simbolo Classe di protezione III 9 Numero di giri motore 10 Gli apparecchi elettrici non fanno parte dei rifiuti domestici. Riciclare l'apparecchio, gli accessori e l'imballaggio in modo ecocompatibile 11 Anno di costruzione 12 Marchio di conformità CE 13 Scarificatore 14 Livello di potenza sonora garantito 15 Numero di serie

Il presente manuale d'uso è valido per i seguenti modelli: 33-V ACCU (SA530322): Larghezza di lavoro 330 mm La corretta denominazione del modello del vostro apparecchio e il numero di serie sono riportati sulla targhetta identificativa.

Prima della messa in funzione si raccomanda di leggere e osservare il manuale d'uso e gli avvisi di sicurezza!

Pericolo di pezzi scagliati via mentre il motore è in funzione - Mantenere la distanza di sicurezza / Tenere eventuali soggetti terzi lontano dalla zona di pericolo!

I cavi elettrici devono essere tenuti lontano dai denti taglienti.

Prestare attenzione ai denti taglienti! – Attenzione a non tagliarsi le dita di mani o piedi! Prestare attenzione ed evitare che mani e piedi finiscano sotto il carter! – Prima dei lavori di pulizia e manutenzione spegnere il motore ed estrarre la chiave di sicurezza.

Batterie e caricabatterie non fanno parte dei rifiuti domestici. Consegnare la batteria o il caricabatterie al proprio rivenditore oppure conferirli ad un centro di raccolta pubblico.

Pericolo di pezzi scagliati via mentre il motore è in funzione - Indossare occhiali protettivi!

Questo apparecchio non deve essere smaltito con i rifiuti domestici. Riciclare l'apparecchio, gli accessori e l'imballaggio in modo ecocompatibile.

AVVERTENZA Leggere e osservare scrupolosamente il manuale d'uso e le disposizioni di sicurezza. Conservare il manuale d'uso per consultarlo in un secondo tempo. L'impiego appropriato prevede anche il rispetto del manuale d'uso, di manutenzione e riparazione fornito dal produttore.

AVVERTENZA Mantenere la distanza / Mantenere lontane altre persone dalla zona di pericolo! Il contatto con l'utensile di taglio rotante può causare gravi lesioni. Gli oggetti proiettati possono causare gravi lesioni. Non eseguire mai la scarificazione quando altre persone, in particolare bambini, o animali si trovano nelle immediate vicinanze.

AVVERTENZA Le scosse elettriche possono causare gravi lesioni. L'equipaggiamento elettrico non deve essere modificato. Leggere e osservare gli avvisi di sicurezza per l'utilizzo della batteria e del caricabatterie, riportati nelle separate istruzioni per l'uso. Non spruzzare acqua sull'apparecchio. L'impianto elettrico potrebbe danneggiarsi. Fare sostituire le lame ed eseguire i lavori sull'albero portalama sempre da un'officina specializzata. Un albero portalama non correttamente assemblato può causare l'allentamento di alcune parti e di conseguenza gravi ferite.

AVVERTENZA Le scosse elettriche possono causare gravi lesioni. Non passare mai sopra cavi elettrici con l'utensile di taglio acceso. Prima e durante la scarificazione controllare se sul terreno sono presenti cavi elettrici e, laddove possibile, rimuoverli.In caso di danneggiamento di un cavo elettrico, spegnere l'apparecchio e disinserire il cavo dalla rete di alimentazione.

AVVERTENZA Attenzione contro lame taglienti! Il contatto con l'utensile di taglio rotante può causare gravi lesioni ai piedi. Avviare il motore solo dalla parte posteriore dell'apparecchio. Prestare attenzione ed evitare che i piedi finiscano sotto il carter.

AVVERTENZA Attenzione contro lame taglienti! Il contatto con l'utensile di taglio rotante può causare gravi lesioni a mani e piedi. Rispettare la necessaria distanza di sicurezza con il motore/l'albero portalama in moto in base alla lunghezza della barra di guida. Prestare attenzione ed evitare che mani e piedi finiscano sotto il carter.

AVVERTENZA Gli oggetti proiettati possono causare gravi lesioni. Prima della scarificazione, specialmente in aree ricoperte di fogliame, rimuovere tutte le pietre, i bastoni, i fili, i giocattoli e altri corpi estranei dal prato. Non utilizzare mai l'apparecchio con dispositivi di protezione danneggiati o mancanti. La mancanza o il danneggiamento dei dispositivi di sicurezza e protezione mettono in pericolo la sicurezza degli addetti e di eventuali terzi. Prima della messa in funzione iniziale controllare se l'utensile di taglio è fissato bene, in seguito controllare ogni volta prima della scarificazione se le lame sono fissate bene, usurate o danneggiate. Fare sostituire da un'officina specializzata autorizzata le lame usurate o danneggiate. Prima di avviare il motore verificare se gli utensili sono stati rimossi.

AVVERTENZA Le scosse elettriche possono causare gravi lesioni. Tenere i cavi elettrici lontano dall'utensile di taglio. All'avviamento accertarsi che in prossimità del carter non siano presenti cavi elettrici. Durante la scarificazione non passare su cavi elettrici. In caso di danneggiamento spegnere l'apparecchio e attendere che l'utensile di taglio si sia completamente fermato, quindi estrarre la chiave di sicurezza. I cavi elettrici difettosi devono essere sostituiti.

AVVERTENZA Se si lavora all'apparecchio senza avere estratto la chiave di sicurezza, il motore potrebbe avviarsi causando gravi lesioni. Il contatto con l'utensile di taglio rotante può causare gravi lesioni a mani e piedi. Gli oggetti proiettati possono causare gravi lesioni. Spegnere il motore e attendere che l'utensile di taglio si sia completamente fermato, quindi estrarre la chiave di sicurezza: – prima di lavori di manutenzione e riparazione; – quando è necessario sollevare o inclinare lo scarificatore, ad esempio per il trasporto; – durante la marcia fuori dell'erba su sentieri o strade; – quando si trasporta la macchina da e verso la superficie da scarificare; – quando la macchina rimane incustodita; – prima di rimuovere/inserire la batteria dal/nel vano batteria nel motore! Per le avvertenze sulla pulizia o sulla manutenzione, consultare il manuale d'uso. Un'insufficiente manutenzione dell'apparecchio può causare anomalie e conseguente pericolo per la sicurezza.

AVVERTENZA Il contatto con l'utensile di taglio rotante può causare gravi lesioni a mani e piedi. Gli oggetti proiettati possono causare gravi lesioni. Spegnere il motore e attendere che l'utensile di taglio si sia completamente fermato: – quando è necessario sollevare o inclinare l'apparecchio, ad esempio per il trasporto; – durante la marcia fuori dell'erba su sentieri o strade; – quando la macchina rimane incustodita anche per breve tempo; – prima di regolare la profondità di scarificazione; – prima di rimuovere il sacco di raccolta dell'erba.

PRUDENZA Il contatto con i bordi affilati della lama di scarificazione può causare lesioni. Portare sempre dei guanti di protezione durante l'esecuzione dei lavori di manutenzione e pulizia.

AVVERTENZA Indossare occhiali protettivi! Gli oggetti proiettati possono causare gravi lesioni. Non eseguire mai la scarificazione senza occhiali protettivi.

• L'apparecchio è concepito esclusivamente per la scarificazione su superfici di erba e prati nell'ambito della cura e manutenzione di giardini e paesaggi ("Impiego conforme allo scopo previsto"). Qualsiasi uso che vada oltre tale impiego è da considerarsi non consentito; il costruttore non si assumerà alcuna responsabilità per eventuali d'anni risultanti di conseguenza; il rischio grava unicamente sull'utente. L'impiego appropriato prevede anche il rispetto del manuale d'uso, di manutenzione e riparazione fornito dal produttore.

• Per l'utilizzo in impianti pubblici, parchi, strutture sportive, sulle strade e in stabilimenti agricoli e forestali, è necessaria una particolare cautela.

• Lo scarificatore non può essere in particolare utilizzato per eliminare erbacce da giunti di pietra, su terrazzi o vie di transito, come rastrello motore o per compensare dislivelli nel terreno, quali ad es. mucchi di terra sollevati da talpe.

• Non è consentito qualsiasi uso di parti di ricambio e di accessori non ammesso dal costruttore. Nel caso in cui vengano usati parti di ricambio e accessori non originali, la conformità CE e le richieste di intervento in garanzia decadono. Eventuali modifiche non autorizzate di questo apparecchio escludono ogni responsabilità del costruttore per gli eventuali danni che ne dovessero risultare.

Avvisi di sicurezza generali

Per la propria sicurezza e per garantire il funzionamento ottimale della macchina, leggere attentamente il manuale d'uso. Prendere dimestichezza con i comandi e l'uso corretto della macchina. Conservare il manuale d'uso per consultarlo in un secondo tempo.

• Tenere presente che l'operatore della macchina è responsabile, oltre che per danni ad altre persone o beni, anche per infortuni verso terzi.

• Questo manuale d'uso è stato fornito insieme alla macchina e va consegnato, in caso di vendita a terzi, anche al successivo acquirente dell'apparecchio.

• Non consentire mai l'uso della macchina a bambini o a persone di età inferiore ai 16 anni, né ad altre persone che non conoscano il manuale d'uso. L'età minima può variare in base alle normative locali.

• Illustrare ai potenziali utenti della macchina i pericoli e il modo in cui evitarli. Questo apparecchio deve essere usato, manutentato e riparato esclusivamente da persone che sono familiarizzate con la macchina e che sono state informate dei pericoli legati ad essa.

• Questo apparecchio non è destinato ad essere utilizzato da parte di persone con capacità fisiche, sensoriali e mentali ridotte o non in possesso di abbastanza esperienze e/o conoscenze, a meno che non lavorino sotto stretta vigilanza di una persona competente per la loro sicurezza e dopo essere state sottoposte ad un addestramento per utilizzare l'apparecchio. La persona addetta alla vigilanza deve4 decidere in anticipo se la persona con capacità fisiche, sensoriali e mentali ridotte è adatta a svolgere tale attività.

Non eseguire mai la scarificazione quando altre persone, in particolare bambini, o animali si trovano nelle immediate vicinanze.

• Conservare la macchina in modo sicuro! Gli apparecchi non utilizzati devono essere conservati in un luogo chiuso e asciutto, fuori dalla portata dei bambini, dopo avere estratto la chiave di sicurezza e la batteria.

• Non è consentito manipolare né disattivare i dispositivi di sicurezza e di protezione della macchina!

• La posa dei cavi non deve essere manipolata, ad es. togliendo morsetti o applicando fascette serracavi addizionali! I cavi devono aderire al lato esterno della barra in modo che in caso di un suo reclinamento non vengano né schiacciati né tesi eccessivamente. Un cavo danneggiato può causare un difetto tecnico dell'apparecchio. Misure preliminari

• Durante la scarificazione è necessario indossare sempre scarpe rigide, chiuse e antiscivolo o scarpe antinfortunistiche e pantaloni lunghi. Evitare di indossare abiti o indumenti larghi con lacci o cinture che pendono. Non scarificare da scalzi o con indosso sandali. Proteggere gli occhi con degli occhiali protettivi.

• Rumori intensi possono causare danni all'udito. Indossare cuffie di protezione acustica.

Prima e durante la scarificazione, controllare a fondo il terreno su cui viene utilizzato l'apparecchio e rimuovere pietre, bastoni, fili, giocattoli e qualunque altro corpo estraneo che possa venire preso e scagliato via.

Prima e durante la scarificazione controllare se sul terreno sono presenti cavi elettrici e, laddove possibile, rimuoverli. Non passare mai sopra cavi elettrici con l'utensile di taglio acceso. Pericolo di scossa elettrica! In caso di danneggiamento di un cavo elettrico, spegnere l'apparecchio e disinserire il cavo dalla rete di alimentazione.

• Se per la cura del prato erboso viene utilizzato anche un tagliaerba robotizzato, è necessario osservare le seguenti istruzioni di sicurezza in merito alla superficie di lavoro del tagliaerba: – prima della scarificazione su queste superfici, è necessario controllare sempre l'area del cavo di delimitazione. – se i cavi sono posati interrati, è necessario controllarli attentamente poiché non devono essere a vista e si richiede inoltre particolare attenzione alla zona vicino alla stazione di carica. – se i cavi di delimitazione sono posati sopra terra, questi dovrebbero essere ben distesi sul terreno e non trovarsi laschi sull'erba. I cavi devono essere sufficientemente fissati con chiodi di delimitazione, vedere le istruzioni per l'uso. – i chiodi di delimitazione non devono sporgere, altrimenti è necessario premerli nel terreno. – rimuovere tutti i cavi restanti in giro prima della scarificazione. Per tutti gli stati sopra menzionati sussiste il pericolo che i cavi restino impigliati nell'utensile di lavoro e questo potrebbe di conseguenza provocare gravi ferite.

• Rami che pendono dall'alto e ostacoli simili possono costituire un pericolo per l'utente o impedire la scarificazione. Prima di scarificare, controllare che non vi siano possibili ostacoli, ad esempio rami che pendono; qualora ve ne siano, procedere al loro taglio o alla loro rimozione.

L'equipaggiamento elettrico non deve essere modificato. Leggere e osservare gli avvisi di sicurezza per l'utilizzo della batteria e del caricabatterie, riportati nelle separate istruzioni per l'uso.

• Prima di utilizzare lo scarificatore, per prevenire qualsiasi pericolo controllare il sicuro fissaggio dei collegamenti a vite, il corretto assemblaggio e lo stato dell'albero portalama. Le lame usurate o danneggiate nonché le viti di fissaggio devono essere immediatamente sostituite.

• Ad ogni impiego si devono controllare le condizioni dei pittogrammi. I pittogrammi usurati o danneggiati vanno sostituiti. Uso

• Il caricabatterie fornito in dotazione deve essere utilizzato esclusivamente con batterie appartenenti allo scarificatore. Tali batterie non possono essere caricate con un altro caricabatterie. Ciò potrebbe costituire un pericolo per se stessi o danneggiare l'apparecchio. Utilizzare lo scarificatore esclusivamente con le batterie autorizzate allo scopo. L'errato utilizzo delle batterie e del caricabatterie può provocare folgorazione o incendio. Batterie e caricabatterie ammessi: vedere il capitolo "Ricambi originali e accessori"

• Non è consentito utilizzare l'apparecchio in zone a rischio di esplosione.

Tenere i cavi elettrici lontano dall'utensile di taglio. Durante la scarificazione non passare mai con la macchina su cavi elettrici.

Prima e durante la scarificazione controllare se sul terreno sono presenti cavi elettrici e, laddove possibile, rimuoverli. Non passare mai sopra cavi elettrici con l'utensile di taglio acceso. Pericolo di scossa elettrica! In caso di danneggiamento di un cavo elettrico, spegnere l'apparecchio e disinserire il cavo dalla rete di alimentazione.

• Non eseguire la scarificazione in caso di cattive condizioni meteorologiche, quando sussiste pericolo di fulmini.

• Non esporre l'apparecchio a pioggia o umidità.

• Non indossare cuffie per la radio o per la musica. Per la sicurezza nel caso di manutenzione e quando la macchina è in esercizio si richiede un'attenzione assoluta.

• Utilizzare lo scarificatore solo con luce diurna o in presenza di un'illuminazione equiparabile. Condurre la macchina alla cadenza del passo.

• È necessario prestare la massima attenzione nel caso in cui angoli, cespugli, alberi o altri ostacoli possano compromettere la visibilità.

• Non avvicinarsi troppo a buche, fossi e scarpate. La macchina potrebbe ribaltarsi improvvisamente qualora la ruota passi sopra il bordo di un fosso o di una scarpata, oppure se dovesse improvvisamente franare un bordo.

• Prestare attenzione quando si esegue la scarificazione sotto strutture di gioco (ad esempio altalene). L'apparecchio potrebbe portarsi in posizione non sicura. Pericolo di lesioni.

• Non usare la macchina in caso di malattia, stanchezza o sotto effetto di alcolici, farmaci o sostanze stupefacenti.

• Evitare possibilmente di utilizzare l'apparecchio con l'erba bagnata. Persiste un imminente pericolo di scivolamento.

• Sulle pendenze controllare sempre la stabilità. La scarificazione deve avvenire in senso trasversale, mai in salita o in discesa. Prestare particolare attenzione durante i cambi di direzione in pendenza.

• Non eseguire la scarificazione su pendii eccessivamente ripidi! La scarificazione su pendii nasconde sempre pericoli. Mantenere sempre una posizione ben salda. Fondamentalmente gli scarificatori manuali non dovrebbero essere utilizzati su pendii con pendenza in salita di oltre il 26% (inclinazione 15°). Vi è il rischio di perdere la stabilità.

• Prestare particolare attenzione nel girare o nel tirare la macchina o l'apparecchio verso di sé.

• Spostando la macchina in retromarcia c'è pericolo di inciampare. Evitare i movimenti in retromarcia. Evitare un portamento anomalo. Cercare sempre una buona stabilità e mantenere sempre l'equilibrio.

• Mantenere sempre la distanza di sicurezza prevista dalla lunghezza della barra di guida.

• Per evitare che l'apparecchio scivoli durante il trasporto, prendere sempre la macchina con i dispositivi di presa appositamente previsti (maniglia, carcassa, estremità della barra o barra trasversale della parte inferiore della barra di guida). Non afferrare dalla ribalta d'espulsione!

• Prima di sollevare o trasportare la macchina, fare sempre attenzione al suo peso (fare riferimento al capitolo "Dati tecnici"). Il sollevamento di grandi pesi può causare problemi di salute.

• Non sollevare né trasportare mai una macchina con motore funzionante.

• Non utilizzare mai la macchina con dispositivi di sicurezza e protezione danneggiati o mancanti. La mancanza o il danneggiamento dei dispositivi di sicurezza e protezione mettono in pericolo la sicurezza degli addetti e di eventuali terzi. I dispositivi di sicurezza sono (vedere il capitolo "Descrizione dei componenti"):

– Staffa di comando di sicurezza arresto motore (1) Lo scarificatore è equipaggiato con un dispositivo di arresto motore. Durante il funzionamento e in situazioni di pericolo il motore elettrico viene disinserito mediante rilascio della staffa di comando disicurezza arresto motore. Il motore elettrico e l'utensile di taglio devono fermarsi (Attenzione! L'utensile di taglio gira ancora per un po' dopo lo spegnimento!). In caso contrario, rivolgersi all'officina specializzata autorizzata più vicina. Dopo il rilascio, la staffa di comando di sicurezza deve tornare in ogni caso alla posizione indicata nella figura "Descrizione dei componenti". In caso contrario, predisporre immediatamente una verifica presso un'officina specializzata autorizzata. In nessun caso è consentito mettere fuori servizio la staffa di comando di sicurezza. Accertarsi del corretto funzionamento della staffa di comando di sicurezza. In caso contrario, incaricare della riparazione un'officina specializzata autorizzata.

– Chiave di sicurezza (7) Questo dispositivo di sicurezza protegge da lesioni che potrebbero essere causate da un involontario avvio del motore. Al fin di evitare azionamenti non autorizzati della macchina, per eseguire qualsiasi intervento alla macchina, prima dei lavori di manutenzione e riparazione, quando ci si allontana dalla macchina e per lo stoccaggio, estrarre la chiave di sicurezza.

I dispositivi di protezione sono (vedere il capitolo "Descrizione dei componenti"):

– carter, sacco di raccolta dell'erba (12), ribalta d'espulsione (11) Questi dispositivi proteggono da eventuali lesioni causate da oggetti scagliati ad elevata velocità. Non è consentito utilizzare l'apparecchio con carter danneggiato senza avere correttamente fissato il sacco di raccolta dell'erba sul carter o sulla vicina ribalta d'espulsione.

– Carter Questo sistema di protezione evita le lesioni causate dal contatto con l'utensile di taglio rotante. Non utilizzare l'apparecchio con carter danneggiato. Prestare attenzione ed evitare che mani e piedi finiscano sotto il carter.

– Carter motore, copertura (8), pezzi di fissaggio, elemento di comando con cavo Questi dispositivi proteggono da eventuali lesioni causate da parti sotto tensione. L'equipaggiamento elettrico non deve essere modificato. I cavi difettosi devono essere sostituiti.

Non è consentito modificare i dispositivi di protezione.

Per la messa in funzione, tenere i piedi a distanza di sicurezza dall'utensile di taglio.

All'avvio del motore, non inclinare eccessivamente la macchina, altrimenti, se necessario, abbassare la barra di guida in posizione obliqua in maniera tale che l'utensile di taglio sia rivolto nella direzione opposta all'utente, inclinando la macchina solo quanto strettamente necessario. Fin quando l'apparecchio non è posizionato con tutte e 4 le ruote sul terreno, entrambe le mani devono trovarsi sulla parte superiore della barra.

Non avvicinare né inserire mani o piedi in prossimità delle o sotto le parti rotanti. Prestare attenzione ed evitare che mani e piedi finiscano sotto il carter.

Spegnere il motore rilasciando la staffa di comando di sicurezza arresto motore, quindi accertarsi che tutte le parti mobili siano completamente ferme e che la chiave di sicurezza sia stata estratta: – quando la macchina viene lasciata incustodita; – priva di verificare i cavi; – prima di controllare o pulire la macchina oppure prima di eseguire lavori su di essa; – quando è necessario sollevare o inclinare la macchina, ad esempio per il trasporto; – quando la macchina viene trasportata da e verso la superficie da scarificare; – prima di rimuovere/inserire la batteria dal/nel vano batteria nel motore; – prima di rimuovere o agganciare il sacco di raccolta dell'erba; – durante la marcia al di fuori dell'erba; – prima di risolvere blocchi o rimuovere gli intasamenti dal canale d'espulsione; – se viene trovato un corpo estraneo; – in caso di anomalia; – se la macchina inizia a emettere vibrazioni insolite.

• Qualora fosse stato colpito un corpo estraneo e in caso di blocchi della macchina, dovuti ad esempio a urti contro ostacoli, un esperto dovrà verificare se gli elementi dell'apparecchio hanno subito danneggiamenti o deformazioni. Anche le riparazioni eventualmente necessarie devono essere affidate ad un'officina specializzata autorizzata.

• Nel caso in cui la macchina inizi a vibrare con forza in modo inusuale o emetta insoliti rumori intensi, fare eseguire tempestivamente una verifica da un'officina specializzata autorizzata. Forti vibrazioni sulle mani possono causare danni alla salute. Qualora si rilevino forti vibrazioni, rivolgersi tempestivamente ad un'officina specializzata autorizzata.

Spegnere il motore rilasciando la staffa di comando di sicurezza arresto motore, quindi accertarsi che tutte le parti mobili siano completamente ferme: – quando è necessario sollevare o inclinare lo scarificatore, ad esempio per il trasporto; – quando la macchina viene trasportata da e verso la superficie da scarificare; – durante la marcia al di fuori dell'erba; – quando la macchina rimane incustodita anche per breve tempo; – quando si desidera regolare la profondità di scarificazione; – prima di rimuovere il sacco di raccolta dell'erba.

• AVVERTENZA I livelli di rumorosità e vibrazione indicati nelle presenti istruzioni per l'uso sono i valori massimi emessi dalla macchina durante l'uso. L'uso di utensili di taglio non equilibrati, l'eccessiva velocità di movimento e la mancata manutenzione hanno un'influenza significativa sulle emissioni sonore e sulle vibrazioni. Di conseguenza, occorre adottare provvedimenti preventivi per eliminare i possibili danni dovuti agli elevati livelli di rumorosità e allo stress da vibrazione. Mantenere la macchina in buone condizioni, usare una protezione per l'udito e fare pause durante il lavoro. Eseguire gli interventi di manutenzione descritti nelle presenti istruzioni per l'uso e fare eseguire regolarmente il controllo e la manutenzione dell'apparecchio da un'officina specializzata autorizzata. Manutenzione e stoccaggio

• Un'insufficiente manutenzione dell'apparecchio può causare anomalie e conseguente pericolo per la sicurezza.

• Controllare che tutti i raccordi a vite siano serrati a fondo e che l'apparecchio si trovi in una condizione operativa sicura.

Aprire la ribalta d'espulsione e rimuovere il sacco di raccolta dell'erba solo a motore spento e lame ferme.

Prima della scarificazione controllare l'usura del dispositivo di raccolta dell'erba o la perdita della sua funzionalità.

Prima della scarificazione controllare lo stato e la posizione dell'albero portalama. Le lame usurate o danneggiate vanno tassativamente sostituite. Fare sostituire le lame ed eseguire i lavori sull'albero portalama sempre da un'officina specializzata. Un albero portalama non correttamente assemblato può causare l'allentamento di alcune parti e di conseguenza gravi ferite.

• Per motivi di sicurezza, sostituire parti usurate o danneggiate.

Durante i lavori di manutenzione e pulizia indossare sempre guanti di protezione.

I lavori di manutenzione e di pulizia devono essere eseguiti su superfici piane, solo a motore spento e dopo avere rimosso la chiave di sicurezza. Durante la manutenzione delle lame di taglio prestare attenzione in quanto le lame potrebbero muoversi anche se la sorgente di alimentazione è spenta. Una regolare manutenzione è indispensabile per la sicurezza e il mantenimento dell'efficienza.

Riporre sempre l'apparecchio in condizioni pulite in uno spazio chiuso e asciutto, fuori dalla portata dei bambini. Prima dello stoccaggio della macchina rimuovere sempre la batteria ed estrarre la chiave di sicurezza per impedire l'azionamento non autorizzato della macchina.6

Non pulire l'apparecchio sotto acqua corrente o con idropulitrici ad alta pressione. L'impianto elettrico potrebbe danneggiarsi.

• Stoccare lo scarificatore solo con l'albero portalama sollevato. Un albero portalama abbassato, col tempo può deformarsi e pregiudicare la sicurezza del funzionamento dello scarificatore. Per motivi relativi alle prestazioni di garanzia e alla sicurezza devono essere utilizzati solo ricambi originali. Ricambi non equivalenti possono danneggiare la macchina e inficiare la sicurezza.

7 DESCRIZIONE DEI COMPONENTI

1 Staffa di comando di sicurezza arresto motore 2 Leva di abbassamento/sollevamento albero portalama 3 Elemento di fissaggio 4 Dadi ad alette 5 Copertura della batteria 6 Batteria (sotto la copertura della batteria) 7 Chiave di sicurezza (sotto la copertura della batteria) 8 Copertura 9 Fessure di ventilazione motore elettrico 10 Maniglia di trasporto anteriore 11 Ribalta d'espulsione 12 Sacco di raccolta dell'erba (opzionale) 13 Guida cavo 14 Tasto di avvio (rosso)

8 LAVORI DI PREPARAZIONE

Per il montaggio dello scarificatore sono disponibili i seguenti pezzi singoli nell'imballaggio:

• Parte superiore della barra pronta per il montaggio

• Parte inferiore della barra

• Borsa degli utensili con il seguente contenuto: – Manuale d'uso con dichiarazione di conformità – Condizioni di garanzia (specifiche per modello) – Diversi pezzi di fissaggio (viti a testa tonda larga, rondelle, dadi, guide dei cavi (13), dadi a farfalla (4), fascette serracavi). Qualora manchi inaspettatamente un pezzo, contattare il proprio rivenditore specializzato. IMPORTANTE Accertarsi che durante l'abbassamento e il sollevamento della barra di guida i cavi non vengano incastrati, schiacciati, sottoposti a torsioni o tesi eccessivamente! Far passare i cavi sempre sul lato esterno del raccordo della barra. Un cavo danneggiato può causare un difetto tecnico dell'apparecchio. IMPORTANTE Accertarsi che durante l'abbassamento e il sollevamento della barra di guida i tiranti Bowden non vengano piegati o schiacciati! Montaggio della parte superiore della barra di guida (figura C1 ) Per il montaggio della parte inferiore della barra di guida (1) effettuare le seguenti operazioni: – Applicare le estremità della barra esternamente su ambedue i lati ai punti di fissaggio del carter. Per la barra possono essere impostate due altezze. – Far passare le due viti a testa tonda larga (2) fornite in dotazione dall'interno attraverso il carter e la barra. – Su entrambi i lati applicare dall'esterno una rondella (3) per ogni vite, quindi serrarle con i dadi autobloccanti (4). Montaggio della parte superiore della barra di guida (figura C3 ) – Appoggiare la parte superiore destra e sinistra della barra sulla parte inferiore della barra facendo coincidere i fori di fissaggio delle due parti della barra. – Far passare dall'esterno all'interno le guide dei cavi (1), avvitare sul lato interno le due parti della barra con una rondella (2) e un dado ad alette (3) per parte. – Inserire il cavo (4) e il tirante Bowden (5) nelle guide dei cavi (1). Ciò impedisce che il cavo e/o il tirante Bowden rimangano incastrati con il ribaltamento della barra di guida. – Fissare alla barra inferiore il cavo e il tirante Bowden con l'ausilio delle fascette serracavi (6) incluse nel sacchetto utensili. Inserimento della batteria carica (figura K2 + V1 + G2 )

L'utilizzo del caricabatterie e della batteria è descritto nelle separate istruzioni per l'uso del caricabatterie. In particolare leggere e osservare gli avvisi di sicurezza! Prima della prima messa in funzione caricare completamente la batteria!

– Aprire e tenere ferma la copertura della batteria (5). – Estrarre la chiave di sicurezza (7) K2 . – Spingere la batteria nel vano batteria fino al corretto innesto del bloccaggio V1 . Accertarsi che il bloccaggio della batteria sia mobile e si innesti correttamente. È possibile utilizzare 2 batterie o anche solo 1 batteria. Se si utilizza solo 1 batteria, questa può essere inserita a scelta nel vano batteria I o nel vano batteria II. – Se la macchina viene utilizzata immediatamente, inserire la chiave di sicurezza G2 . – Chiudere la copertura della batteria. Accertarsi che la copertura si chiuda autonomamente. La sporcizia e i residui di erba potrebbero impedirne la chiusura e devono pertanto essere rimossi. – Se vengono inserite 2 batterie, la corrente viene prelevata prima dalla batteria I, poi dalla batteria II. La commutazione dalla batteria I alla batteria II avviene automaticamente. Rimozione della batteria (figura F + K2 + N2 ) – Spegnere il motore F . Il motore elettrico e l'utensile di taglio devono fermarsi (Attenzione! L'utensile di taglio gira ancora per un po' dopo lo spegnimento!). – Aprire e tenere ferma la copertura della batteria. – Estrarre la chiave di sicurezza K2 . – Mantenere premuto il tasto di sblocco sulla parte anteriore della batteria e rimuovere la batteria dal vano batteria N2 . – Per facilitarne la rimozione, premere leggermente la batteria nel vano prima di estrarla. Nel frattempo tenere premuto il tasto di sblocco. Le molle integrate consentono una più facile rimozione. – Chiudere la copertura della batteria. Accertarsi che la copertura si chiuda autonomamente. La sporcizia e i residui di erba potrebbero impedirne la chiusura e devono pertanto essere rimossi.

Nota di sicurezza! Per la spiegazione dei simboli vedere la tabella a pagina 2

Controllare che tutte le connessioni a vite siano ben salde. Stringere le viti se necessario! In particolare controllare il corretto assemblaggio e lo stato dell'albero portalama (a tal proposito vedere il capitolo "Manutenzione dell'albero portalama").Far eseguire i lavori sull'albero portalama sempre da un'officina specializzata autorizzata. Un albero portalama non correttamente assemblato può causare l'allentamento di alcune parti e di conseguenza gravi ferite. Lo scarificatore è equipaggiato con un dispositivo di arresto motore. Prima della prima messa in funzione accertarsi che la staffa di comando di sicurezza arresto motore funzioni perfettamente. Quando si rilascia la staffa di comando, il motore deve spegnersi e l'utensile di taglio deve fermarsi (Attenzione! L'utensile di taglio gira ancora per un po' dopo lo spegnimento!). In caso contrario, rivolgersi all'officina specializzata autorizzata più vicina. Dopo il rilascio, la staffa deve tornare in ogni caso alla posizione indicata nella figura "Descrizione dei componenti". In caso contrario, predisporre immediatamente una verifica presso un'officina specializzata autorizzata. Non si devono manipolare né disattivare i dispositivi di sicurezza e protezione della macchina! Accertarsi che tutti i dispositivi di protezione siano applicati correttamente e non siano danneggiati! Caricamento della batteria (figura W1 )

L'utilizzo del caricabatterie e della batteria è descritto nelle separate istruzioni per l'uso del caricabatterie. In particolare leggere e osservare gli avvisi di sicurezza! Prima della prima messa in funzione caricare completamente la batteria!

Tutti gli avvisi di sicurezza relativi a utilizzo, stoccaggio, conservazione, trasporto, smaltimento della batteria agli ioni di litio, misure di primo soccorso e misure antincendio sono riportati nella "Scheda dati sulla sicurezza del prodotto" all'indirizzo www.sabo-online.com nelle istruzioni per l'uso.

Numero di telefono per informazioni sulle batterie agli ioni di litio [phone]

Indicazione dello stato della batteria (figura U4 ) Per controllare la carica disponibile premere il tasto di indicazione dello stato della batteria presente sulla batteria. Le spie luminose si illuminano a seconda dello stato di carica della batteria:

Spie luminose Capacità 4 spie verdi Batteria completamente carica 3 spie verdi Batteria carica al 70% 2 spie verdi Batteria carica al 45% 1 spia verde Batteria carica al 10%, ricaricare al più presto Spie spente Carica batteria inferiore al 10%, ricaricare immediatamente per evitare danni irreparabili (batteria completamente scarica)

Nota di sicurezza! Per la spiegazione dei simboli vedere la tabella a pagina 2

Avviamento del motore (figura A2 ) Prima di avviare il motore, accertarsi che l'albero portalama si trovi in posizione di sollevamento (1) Z2 . Avviare il motore tenendosi esclusivamente dietro lo scarificatore. In ogni caso posizionare lo scarificatore su terreno piano che non sia ricoperto con erba troppo alta (l'erba troppo alta blocca l'accensione dell'albero portalama e rende più difficile la procedura di avviamento). All'avvio del motore, non inclinare eccessivamente la macchina, altrimenti, se necessario, abbassare la barra di guida in posizione obliqua in maniera tale che l'utensile di taglio sia rivolto nella direzione opposta all'utente, inclinando la macchina solo quanto strettamente necessario. Fin quando l'apparecchio non è posizionato con tutte e 4 le ruote, entrambe le mani devono trovarsi sulla parte superiore della barra. – Con la mano destra tenere premuto il tasto di avvio (14). – Con la mano sinistra premere la staffa di comando di sicurezza arresto motore (1) sulla parte superiore della barra. La lama funziona fin quando viene tenuta premuta la staffa di comando di sicurezza arresto motore. – Rilasciare il tasto di avvio. 11 SPEGNIMENTO DEL MOTORE (FIGURA F + K2 ) – Rilasciare la staffa di comando di sicurezza F . – Attendere che l'utensile di taglio si sia completamente fermato. – Estrarre la chiave di sicurezza K2 . Attenzione! L'utensile di taglio gira ancora per un po' dopo lo spegnimento!

12 ARRESTO IN CASO DI EMERGENZA

Lasciare la staffa di comando di sicurezza. – L'utensile di taglio si ferma. – Il motore si spegne. ATTENZIONE Prima di ogni scarificazione, accertarsi che la staffa di comando di sicurezza arresto motore funzioni correttamente: – Quando si rilascia la staffa di comando, il motore deve spegnersi e l'utensile di taglio deve fermarsi (Attenzione! L'utensile di taglio gira ancora per un po' dopo lo spegnimento!). In caso contrario, rivolgersi all'officina specializzata autorizzata più vicina.

13 REGOLAZIONE DELLA PROFONDITÀ DI SCARIFICAZIONE

Nota di sicurezza! Per la spiegazione dei simboli vedere la tabella a pagina 2

La regolazione della profondità di scarificazione può essere effettuata soltanto a motore spento! La profondità di lavoro dipende sostanzialmente dall'usura delle lame e deve, inoltre, essere adattata alle rispettive condizioni dell'erba e del terreno. La profondità di scarificazione deve essere sempre verificata e regolata sopra una superficie d'erba piana. Con l'albero portalama abbassato le lame dovrebbero appena intagliare la zolla erbosa. Si consiglia una profondità di lavoro di 3 mm. Su erba curata, senza pietre e su terreno morbido la profondità di scarificazione può essere regolata ad un valore un po' più alto. In superfici d'erba con forte presenza di muschio si dovrebbe iniziare con una profondità di lavoro più bassa. Regolazione (figura Z2 + V2 ) Allo stato di consegna l'albero della lama si trova in posizione di sollevamento (1) Z2 . – La profondità di scarificazione viene selezionata con l'ausilio dell'elemento a scatto grigio (2). Premere leggermente verso il basso l'elemento a scatto fino a farlo scattare nella posizione desiderata V2 . Questo elemento a scatto consente di ritrovare in qualsiasi momento la posizione di lavoro impostata. – L'albero della lama viene abbassato alla profondità di lavoro scelta per mezzo della leva nera (3) applicata a sinistra. Innanzitutto premere leggermente la leva verso il basso e successivamente tirarla fino alla battuta contro l'elemento a scatto (2) V2 . Per ridurre le forze a leva, è possibile sollevare leggermente l'apparecchio dalla barra superiore, fin quando le ruote posteriori non sono più a contatto con il terreno. – Per sollevare l'albero portalama dalla posizione di lavoro, la leva (3) viene premuta prima verso il basso, quindi spinta completamente in avanti. In Pos. (1) l'albero portalama non è più in posizione operativa. In questo modo la profondità di scarificazione non viene modificata Z2 .8 Prova di scarificazione – Nell'apparecchio nuovo fare scattare l'elemento a scatto (2) nella posizione "MIN". – Avviare il motore. – Abbassare l'albero portalama. – Muovere lentamente l'apparecchio in direzione di lavoro. Verificare il risultato di lavoro. Qualora il risultato di scarificazione non sia soddisfacente, sollevare l'albero portalama, spegnere il motore e fare scattare l'elemento a scatto (2) nella posizione successiva. – Eseguire una nuova prova di scarificazione In caso di bloccaggio del motore o rumore d'urto contro pietre, spegnere immediatamente l'apparecchio. Regolare una profondità di lavoro più bassa. Dopo alcune ore di funzionamento potrebbe essere necessario regolare nuovamente l'albero portalama a causa dell'usura. L'usura delle lame aumenta in proporzione alla frequenza di utilizzo. I terreni duri o molto secchi accelerano il processo di usura. In questo caso la regolazione della profondità di scarificazione deve essere effettuata come sopra descritto.

Nota di sicurezza! Per la spiegazione dei simboli vedere la tabella a pagina 2

Funzionamento con sacco di raccolta dell'erba (accessori) Lo scarificatore può essere utilizzato anche con un sacco di raccolta supplementare (per il codice d'ordinazione vedere il capitolo "Ricambi originali e accessori"). AVVERTENZA Durante l'esercizio con il sacco di raccolta dell'erba, quest’ultimo deve essere interamente montato e presentare uno stato tecnico ineccepibile. Appendere il sacco di raccolta allo scarificatore (figura R1 + S1 ) – Inserire il telaio del sacco di raccolta con la staffa in avanti nella tela di raccolta. Allineare le cuciture superiori della tela di raccolta alla staffa. – Spingere i profilati di supporto sul telaio anteriore del sacco di raccolta R1 . – Aprire verso l'alto la ribalta d'espulsione dello scarificatore. – Sollevare il sacco di raccolta dell'erba in corrispondenza della staffa di sostegno e appenderlo con i ganci laterali alla parte superiore del carter dello scarificatore S1 . – Chiudere la ribalta d'espulsione sul sacco di raccolta dell'erba. Quando si pratica la scarificazione dell'erba, accertarsi che il sacco venga vuotato per tempo. Soltanto con un sacco di raccolta che lascia traspirare aria, si ottiene una raccolta d'erba perfetta. Il processo di raccolta del materiale falciato viene peggiorato, se le lame sono posizionate troppo in basso. IMPORTANTE Non lavare il sacco di raccolta dell'erba con acqua calda! Svuotamento del sacco di raccolta (figura F + L) – Spegnere il motore F e attendere che l'utensile di taglio si sia completamente fermato. – Alzare la ribalta d'espulsione. – Sulla staffa di trasporto sganciare il sacco di raccolta dell'erba pieno dello scarificatore – la ribalta d'espulsione si chiude autonomamente. – Scuotere accuratamente il sacco di raccolta mantenendolo dalla staffa di trasporto e nella parte inferiore del fondo L .

Funzionamento senza sacco di raccolta dell'erba AVVERTENZA Durante il funzionamento senza sacco di raccolta dell'erba, è necessario che la ribalta d'espulsione nel carter dello scarificatore sia sempre chiusa (ribaltata verso il basso).

15 ESERCIZIO DI SCARIFICAZIONE

Nota di sicurezza! Per la spiegazione dei simboli vedere la tabella a pagina 2

NOTA Per proteggere l'albero portalama, evitare di effettuare curve strette e prima di fare una conversione sollevare l'albero portalama. NOTA In caso di insufficiente tensione della batteria, il motore di spegne automaticamente. Caricare quindi la batteria per tempo. Scarificazione in pendenza ATTENZIONE Non eseguire la scarificazione su pendii eccessivamente ripidi! La scarificazione su pendii nasconde sempre pericoli. La scarificazione deve avvenire in senso trasversale, mai in salita o in discesa. Mantenere sempre una posizione ben salda. Fondamentalmente gli scarificatori manuali non dovrebbero essere utilizzati su pendii con pendenza in salita di oltre il 26% (inclinazione 15°). Sussiste il rischio di perdere stabilità! Controllo della sicurezza di funzionamento Lo scarificatore è equipaggiato con un dispositivo di arresto motore. Prima di ogni scarificazione, accertarsi che la staffa di comando di sicurezza arresto motore funzioni correttamente. Quando si rilascia la staffa di comando, il motore deve spegnersi e l'utensile di taglio deve fermarsi (Attenzione! L'utensile di taglio gira ancora per un po' dopo lo spegnimento!). In caso contrario, rivolgersi all'officina specializzata autorizzata più vicina. Dopo il rilascio, la staffa deve tornare in ogni caso alla posizione indicata nella figura "Descrizione dei componenti". In caso contrario, predisporre immediatamente una verifica presso un'officina specializzata autorizzata. Non si devono manipolare né disattivare i dispositivi di sicurezza e protezione della macchina! Accertarsi che tutti i dispositivi di protezione siano applicati correttamente e non siano danneggiati! Controllare lo stato e la corretta sede delle lame prima di ogni scarificazione onde evitare eventuali pericoli (a tal proposito vedere il capitolo "Manutenzione dell'albero portalama"). I lavori all'albero portalama devono essere eseguiti sempre e solo da un'officina specializzata. Un albero portalama non correttamente assemblato può causare l'allentamento di alcune parti e di conseguenza gravi ferite. Ogni 10 ore di lavoro controllare che tutte le viti e i dadi dell'apparecchio siano ben saldi; stringerli se necessario! Se l'albero portalama si blocca, ad esempio dopo avere tamponato un ostacolo o a causa di corpi estranei, fare controllare da un'officina specializzata autorizzata se lo scarificatore presenta componenti danneggiati o deformati. Fare eseguire sempre da un'officina specializzata autorizzata anche le eventuali riparazioni che dovessero rendersi necessarie. Nel caso in cui la macchina inizi a vibrare con forza in modo inusuale o emetta insoliti rumori intensi, occorre far eseguire tempestivamente una verifica da un'officina specializzata autorizzata. Limitazioni temporali Il funzionamento degli scarificatori è sottoposto ad un ordinamento regionale e temporaneo diverso. Informarsi presso le autorità competenti, prima di mettere in funzione lo scarificatore. Consigli per la cura del prato (figura M ) AVVERTENZA Prima di ogni scarificazione rimuovere dal prato tutti i corpi estranei (pietre, legno, rami ecc.); tuttavia anche durante la scarificazione prestare attenzione agli oggetti circostanti. Durante la scarificazione, guidare l'apparecchio in linee diritte ad una velocità moderata. A causa della direzione di rotazione in avanti dell'albero portalama, è richiesta soltanto una ridotta forza di spinta. A seconda delle caratteristiche del terreno in parte potrebbe essere necessario trattenere lo scarificatore contro la direzione di lavoro. Evitare percorsi di curve strette. Su erba con forte presenza di muschio o erbacce si consiglia di scarificare una seconda volta ad angolo retto rispetto alla prima direzione di lavoro. Durante la scarificazione senza sacco di raccolta dell'erba, prima della seconda passata è necessario eliminare il prodotto scarificato. L'altro materiale arieggiato potrebbe pregiudicare il risultato di scarificazione, caricare inutilmente l'apparecchio e rendere inutilmente difficile il lavoro all'operatore (notevoli forze di spinta). L'eliminazione/il caricamento di materiale scarificato può avvenire molto facilmente mediante un'aspirazione per mezzo di un tagliaerba TurboStar oppure manualmente con un rastrello.16 INTERVALLI DI MANUTENZIONE IMPORTANTE Evitare danni! In condizioni estreme e straordinarie occorrono eventualmente intervalli di manutenzione più brevi rispetto a quelli indicati in basso. Se si riscontrano difetti, rivolgersi ad un’officina specializzata autorizzata. Eseguire le manutenzioni di routine sulla macchina rispettando gli intervalli di manutenzione riportati di seguito. I seguenti intervalli di manutenzione si devono eseguire oltre ai lavori di manutenzione riportati nel presente manuale d'uso. Prima della prima messa in funzione

• Caricare la batteria.

• Controllare che tutte le connessioni a vite siano ben salde.

• Controllare l'albero portalama ed eventualmente richiederne il serraggio ad un'officina specializzata autorizzata.

• Verificare che la staffa di comando di sicurezza arresto motore funzioni perfettamente.

• Verificare che tutti i dispositivi di protezione siano applicati correttamente e non siano danneggiati. Prima di ogni impiego

• Controllare la superficie del prato e rimuovere tutti i corpi estranei, in particolare i cavi elettrici.

• Controllare l'area del cavo di limitazione (se si utilizza una falciatrice automatica per la cura del prato).

• Verificare la carica della batteria.

• Controllare lo stato e il saldo posizionamento della lama ed eventualmente farla sostituire o serrare da un'officina specializzata autorizzata.

• Verificare che la staffa di comando di sicurezza arresto motore (1) funzioni perfettamente.

• Verificare che tutti i dispositivi di protezione siano applicati correttamente e non siano danneggiati.

• Controllare l'usura del dispositivo di raccolta dell'erba o la perdita di funzionalità.

• Controllare eventuali segni di danneggiamento e invecchiamento. Ogni 10 ore di esercizio

• Controllare che tutte le connessioni a vite siano ben salde.

• Controllare se l'albero portalama è usurato e in posizione. Dopo ogni impiego

• Pulire lo scarificatore.

• Controllare se le lame sono danneggiate o usurate. In occasione dell'ispezione annuale

• Fare pulire l'area sotto la copertura della cinghia.

17 PULIZIA E MANUTENZIONE DELLO SCARIFICATORE

Una regolare manutenzione è la migliore garanzia per un funzionamento duraturo e senza problemi! Un'insufficiente manutenzione dell'apparecchio può causare anomalie e conseguente pericolo per la sicurezza! Utilizzare solo pezzi di ricambio originali in quanto gli unici in grado di garantire sicurezza e qualità!

Nota di sicurezza! Per la spiegazione dei simboli vedere la tabella a pagina 2

Pulizia (figura N3 ) Subito dopo la scarificazione del prato rimuovere sporcizia e residui di erba. Posizionare l'apparecchio su un lato e pulire utilizzando una spazzola o uno straccio. Le fessure di ventilazione per il raffreddamento del motore elettrico (1) devono essere pulite e prive di residui di erba. IMPORTANTE Non spruzzare acqua sull'apparecchio. L'impianto elettrico potrebbe danneggiarsi. Conservazione Stoccare l'apparecchio dopo avere estratto la chiave di sicurezza e la batteria. Riporre sempre l'apparecchio in condizioni pulite in uno spazio chiuso e asciutto, fuori dalla portata dei bambini. Lasciare raffreddare il motore prima di riporre la macchina in spazi chiusi. Ribaltamento della barra di guida – Per risparmiare spazio di stoccaggio, allentare entrambi i dadi ad alette fino a poter ribaltare la barra di guida superiore verso il motore senza incontrare resistenza. – Non piegare o schiacciare il cavo né il tirante Bowden. IMPORTANTE Accertarsi che durante l'abbassamento e il sollevamento della barra di guida i cavi non vengano incastrati, schiacciati, sottoposti a torsioni o tesi eccessivamente! Far passare i cavi sempre sul lato esterno del raccordo della barra. Un cavo danneggiato può causare un difetto tecnico dell'apparecchio. IMPORTANTE Accertarsi che durante l'abbassamento e il sollevamento della barra di guida i tiranti Bowden non vengano piegati o schiacciati! PRUDENZA Se occorre spostare la barra a fini del trasporto o stoccaggio, allentando i dadi ad alette, la barra potrebbe accidentalmente ribaltarsi. Inoltre possono formarsi punti di schiacciamento tra la parte inferiore e superiore della barra. Pericolo di lesioni!

Trasporto e fissaggio dell'apparecchio (figura N ) – Per trasportare l'apparecchio, non afferrarlo mai dalla ribalta d'espulsione. Afferrarlo frontalmente dalla maniglia e posteriormente dalla barra trasversale della parte inferiore della barra di guida (vedere la figura N ). Prima di sollevare o di trasportare la macchina, prestare attenzione al suo peso (vedere il capitolo "Dati tecnici"). Il sollevamento di grandi pesi può causare problemi di salute. Se non sono disponibili altri ausili, consigliamo di fare effettuare il sollevamento o il trasporto dell'apparecchio sempre da almeno due persone. Se l'apparecchio viene trasportato su una superficie di carico, per il caricamento e lo scarico si dovrebbe ricorrere a un'apposita rampa. – Per evitare danni all'apparecchio e lesioni a persone, trasportare l'apparecchio verticalmente sulle 4 ruote. ATTENZIONE Evitare eventuali lesioni! Per il carico e lo scarico della macchina procedere con particolare attenzione. In caso di utilizzo di un rimorchio, consigliamo che quest'ultimo sia dotato di robuste pareti laterali. Per il fissaggio dell'apparecchio devono essere utilizzati solo gli appositi punti del mezzo di trasporto. – Parcheggiare il mezzo di trasporto su un fondo piano, in modo che l'apparecchio non possa spostarsi prima di essere messo in sicurezza. – Sganciare il sacco di raccolta dell'erba e fissarlo separatamente durante il trasporto. – Fissare correttamente l'apparecchio sul o nel veicolo con mezzi di fissaggio del carico omologati (ad es. cinghie di fissaggio con elemento di serraggio). Le cinghie di fissaggio sono cinghie in fibra sintetica. Ciascuna cinghia di serraggio è contrassegnata da un'etichetta. L'etichetta contiene indicazioni importanti per l'uso. Per l'uso della cinghia di fissaggio si devono rispettare le indicazioni di questa etichetta. – In caso di carichi che possono spostarsi, si consiglia il bloccaggio diretto con quattro cinghie di fissaggio. Fissare l'apparecchio alle ruote per far sì che non si muova durante il trasporto. ATTENZIONE Non stringere eccessivamente le cinghie. Un fissaggio eccessivo dell'apparecchio può provocare danni. Manutenzione dell'albero portalama Prima di ogni scarificazione si raccomanda di verificare la condizione e la sede fissa delle lame. Le lame usurate o danneggiate vanno tassativamente sostituite. AVVERTENZA Fare sostituire le lame sempre da un'officina specializzata autorizzata. Un albero portalama non correttamente assemblato può causare l'allentamento di alcune parti e di conseguenza gravi ferite. – L'intero gruppo lama deve essere sostituito se si raggiunge il limite di usura (marcatura circolare sulla lama) o se non è più possibile regolare la profondità di scarificazione. – Per la sostituzione della lama di scarificazione utilizzare esclusivamente componenti originali! Ricambi non equivalenti possono danneggiare la macchina e inficiare la sicurezza. – Le lame di ricambio dello scarificatore devono essere contrassegnate in modo permanente con il nome e/o il marchio dell'azienda costruttrice o del fornitore e con il codice prodotto.

Sostituzione della cinghia dentata Per motivi tecnici di sicurezza si segnala espressamente che la cinghia di azionamento deve essere sostituita esclusivamente con un ricambio originale! Fare sostituire la cinghia dentata sempre da un'officina specializzata autorizzata.10 Tensionamento della cinghia dentata (figura X1 + X2 ) Dopo la sostituzione della cinghia dentata, assicurare un sufficiente tensionamento della cinghia dentata mediante tenditore a eccentrico. La cinghia dentata è sufficientemente in tensione quando presenta una leggera resistenza e non può essere sollevata dal rullo. – La vite ad esagono cavo (SW4) deve essere allentata. – Il punto di avvitamento del tenditore eccentrico è decentrato. – Per la modifica del tensionamento della cinghia dentata utilizzare i due fori di fissaggio e ruotare l'eccentrico nella posizione desiderata. – Per aumentare la tensione della cinghia dentata, il tenditore a eccentrico deve essere ruotato in direzione del lato più lungo dell'eccentrico rispetto alla cinghia dentata X1. – Per ridurre la tensione della cinghia dentata, il tenditore a eccentrico deve essere ruotato in direzione del lato più corto dell'eccentrico rispetto alla cinghia dentata X2. – Infine serrare la vite a esagono cavo con 5 Nm. Una cinghia dentata troppo lenta può slittare e causa rumore. Inoltre sussiste il pericolo che la cinghia slitti. Una cinghia dentata troppo tesa si usura più rapidamente e riduce l'efficienza. Sussiste il pericolo di danneggiamento dei cuscinetti. Nel peggiore dei casi, la cinghia si strappa. Anche in questo caso la rumorosità può aumentare.

18 CAUSE DI ANOMALIE E LORO ELIMINAZIONE

Disturbi Possibili cause Soluzione

Il motore non si avvia Chiave di sicurezza non inserita. Estrarre la chiave di sicurezza G2 . Batteria non carica U4. Ricaricare la batteria W1 . La batteria non funziona o non è possibile caricarla. Sostituire la batteria. Albero portalama bloccato Controllare la profondità di scarificazione. Pulire l'albero portalama (prima estrarre la chiave di sicurezza!). Inclinare la macchina all'avvio.

Fare eseguire un controllo da un'officina specializzata autorizzata.

Il motore si spegne Erba troppo alta Pre-tagliare l'erba Batteria completamente scarica U4. Caricare la batteria W1 . Ostruzione causata da corpi estranei Fare eseguire un controllo da un'officina specializzata autorizzata. Profondità di scarificazione eccessiva Reimpostare la profondità di scarificazione V2 .

Risultato di lavoro insoddisfacente Erba troppo alta Pre-tagliare l'erba Capacità della batteria insufficiente U4. Caricare la batteria W1 . Lame usurate Regolare la profondità di scarificazione V2 . Fare sostituire l'albero portalama da un'officina specializzata autorizzata. Profondità di scarificazione non adatta alle condizioni dell'erba e del terreno Reimpostare la profondità di scarificazione V2 .

Forti scossoni (vibrazioni)

Fare eseguire un controllo da un'officina specializzata autorizzata.

L'albero portalama non gira Chiave di sicurezza non inserita. Estrarre la chiave di sicurezza G2 . Batteria non carica U4. Ricaricare la batteria W1 . Cinghia dentata difettosa Fare eseguire un controllo e/o la sostituzione da un'officina specializzata autorizzata.

In caso di guasti o difetti non menzionati nel presente documento, rivolgersi all'officina specializzata autorizzata più vicina. Riparazioni che necessitano di conoscenze speciali devono essere eseguite da uno specialista. La vostra officina specializzata autorizzata sarà felice di aiutarvi se non volete eseguire i lavori di manutenzione da soli. 19 DATI TECNICI Motore Motore Motore a corrente continua da 40 V Potenza 900 W (33-V ACCU) Numero di giri motore 3200 min

Caricabatterie Vedere le separate istruzioni per l'uso del caricabatterie. Batteria Vedere le separate istruzioni per l'uso del caricabatterie. Scarificatore Carter Materiale plastico antiurto (ABS) Larghezza di lavoro 330 mm Lama scarificatore 14 pezzi Barra di guida regolabile in altezza doppia Volume del sacco di raccolta dell'erba 50 litri Peso 17,5 kg Lunghezza 1330 mm Larghezza 490 mm Altezza 990 mm Ruote anteriori/posteriori Ø 180 mm / Ø 180 mm Cuscinetti anteriori/posteriori Cuscinetti radenti

Livello di potenza sonora Livello di potenza sonora garantito; misurato secondo 2000/14/CE

Livello di pressione sonora Livello d'emissione di pressione sonora sul posto operatore; misurato secondo DIN EN 13684 Incertezze di misura; secondo ISO 4871

Oscillazioni Oscillazioni nella barra di guida; misurate secondo DIN EN 13684 Incertezze di misura; secondo EN 12096

Batterie agli ioni di litio ammesse

SAU15032, SAU16450, SAU17028

(4Ah, 144 Wh) (N. ord. SAA11780) SAU17216 (4Ah, 144 Wh) (N. ord. SAA12800) SAU17217 (5Ah, 180 Wh) (N. ord. SAA12774) SAU16451, SAU17029 (6Ah, 216 Wh) (N. ord. SAA12250) Caricabatterie ammessi Caricabatterie rapido SAU16509 (N. ord. SAA16509) Caricabatterie standard SAU15033 (N. ord. SAA11781) Chiave di sicurezza SAA12543 Sacco di raccolta dell'erba SA350 Lama scarificatore La sostituzione della lama scarificatore, per motivi di sicurezza, deve essere eseguita solo da un'officina specializzata autorizzata. Tale officina specializzata dispone anche dell'appropriato codice del ricambio per la lama di scarificazione.Konformitätserklärung siehe hinten, n ach der letzten Sprache EG Konformitätserklärung / CE Déclaration de conformité / EC Declaration of Conformity / CE Verklaring van conformiteit / Declaración de conformidad CE / Dichiarazione di conformità CE SABO-Maschinenfabrik GmbH, Auf dem Höchsten 22, D-51645 Gummersbach Deutschland / Allemagne / Germany / Duitsland / Alemania / Germania

METODO DI CERTIFICAZIONE
