JS63 Vario - Rasenmäher SABO - Kostenlose Bedienungsanleitung

Produkttyp	Selbstfahrender Rasenmäher
Marke	SABO
Modell	JS63 Vario
Schnittbreite	63 cm
Schnitthöhe	25 – 75 mm (zentral verstellbar)
Motortyp	Viertakt-Benzinmotor
Leistung	3,5 kW (≈ 4,8 PS)
Kraftstoff	Bleifreies Benzin (ROZ 95)
Tankinhalt	1,5 L
Start	Seilzugstarter
Antrieb	Selbstfahrend, stufenlose Geschwindigkeit (Vario)
Mähsystem	Mulchen, Seiten- oder Heckauswurf, Fangkorb
Fangkorbvolumen	70 L
Gewicht	38 kg
Abmessungen (L × B × H)	150 × 60 × 100 cm
Räder	2 große Antriebsräder hinten
Geräuschpegel	96 dB(A) (garantiert)
Vibrationen	≤ 2,5 m/s²
Sicherheit	Motorstopp beim Loslassen des Bedienbügels
Wartung und Reinigung	Reinigung nach Gebrauch, Ölwechsel alle 25 h
Ersatzteile und Reparierbarkeit	Messer, Filter, Zündkerzen im Handel erhältlich
Lagerung	Senkrechte Position zur Platzersparnis

Häufig gestellte Fragen - JS63 Vario SABO

Welches Motoröl sollte ich für den SABO JS63 Vario Rasenmäher verwenden?

Verwenden Sie ein 4-Takt-Motoröl mit der Viskosität SAE 30 oder 10W-30, vorzugsweise in der Qualität API SJ oder höher. Überprüfen Sie den Ölstand vor jedem Gebrauch.

Wie stelle ich die Schnitthöhe beim Modell JS63 Vario ein?

Die Schnitthöhe wird zentral mit einem Hebel am Rahmen eingestellt. Drehen Sie ihn, um die gewünschte Position zwischen 25 und 75 mm auszuwählen.

Was tun, wenn der Rasenmäher nicht startet?

Überprüfen Sie zuerst den Benzin- und Ölstand. Stellen Sie sicher, dass der Bedienbügel gedrückt ist. Wenn das Problem weiterhin besteht, reinigen Sie die Zündkerze und den Luftfilter.

Wie reinige ich den Rasenmäher nach dem Gebrauch?

Verwenden Sie einen sanften Wasserstrahl, um das Mähwerk und die Messer zu reinigen. Keinen Hochdruckreiniger verwenden. Trocknen Sie Metallteile, um Rost zu vermeiden.

Ist der Rasenmäher JS63 Vario mit einer Messerbremse ausgestattet?

Ja, das Modell JS63 Vario ist mit einer Messerbremse ausgestattet, die das Messer innerhalb weniger Sekunden stoppt, wenn Sie den Bedienbügel loslassen.

Welcher Abstand wird für das Schärfen der Messer empfohlen?

Es wird empfohlen, die Messer mindestens einmal pro Saison oder nach 25 Betriebsstunden zu schärfen. Regelmäßiges Schärfen sorgt für einen sauberen Schnitt und reduziert den Kraftstoffverbrauch.

Kann ich den SABO JS63 Vario Rasenmäher zum Mulchen verwenden?

Ja, der Rasenmäher ist mit einem Mulchkit ausgestattet. Schließen Sie einfach den Heckauswurf und verwenden Sie ein spezielles Messer (im Lieferumfang oder als Zubehör), um das Gras fein zu häckseln.

Wie wechsle ich das Motoröl?

Stellen Sie den Rasenmäher auf eine ebene Fläche, entfernen Sie die Ablassschraube unter dem Motor und lassen Sie das Öl in einen Behälter ablaufen. Schrauben Sie die Ablassschraube wieder ein und füllen Sie neues Öl (SAE 30) ein.

Welche Garantie hat der SABO JS63 Vario Rasenmäher?

SABO bietet in der Regel 2 Jahre Garantie auf Teile und Arbeit. Fragen Sie Ihren Händler nach den genauen Bedingungen.

Wie lagere ich den Rasenmäher im Winter?

Leeren Sie den Benzintank, lassen Sie das Öl ab, reinigen Sie den Rasenmäher und lagern Sie ihn an einem trockenen, frostfreien Ort. Entfernen Sie die Zündkerze und geben Sie einen Esslöffel Öl in den Zylinder, bevor Sie die Zündkerze wieder einsetzen.

BEDIENUNGSANLEITUNG JS63 Vario SABO

2 Erklärung des auf der Maschine angebrachten Typenschildes 2

3 Erklärung der Piktogramme 2

4 Erklärung der Symbole 2

5 Bestimmungsgemässer Gebrauch....3

6 Allgemeine Sicherheitsvorschriften für den handgeführten Sichelrasenmäher (Benzin)....3

Allgemeine Sicherheitshinweise 3

Vorbereitende Maßnahmen 3

Handhabung 4

Wartung und Lagerung 5

7 Beschreibung der Bauteile....6

8 Vorbereitende Arbeiten....6

Führungsholm hochstellen (Abbildung A1 + E1 + B1) 6

Holmstart-Montage (Abbildung L1) 6

Vorderräder verriegeln und entriegeln (JS63 VARIO C) (Abbildung T3) ...... 6

Schnitthöhe einstellen 7

Holmhöhe einstellen (Abbildung W3) 7

9 Vor der ersten Inbetriebnahme 7

Öl einfüllen (Abbildung Y1) 7

Kraftstoff einfüllen....7

10 Starten des Motors (Abbildung D + E)....7

11 Abstellen des Motors 8

12 Anhalten im Notfall (Abbildung F)......8

13 Fahrantrieb 8

Bedienung des Hinterradantriebes (Abbildung G) 8

Geschwindigkeitseinstellung (Abbildung H) 8

14 Mähbetrieb....8

Mähen an Hanglagen 8

Ölstandkontrolle....8

Prüfung der Betriebssicherheit 8

Zeitliche Einschränkungen 8

Tipps zur Rasenpflege....8

Mähen (Abbildung M) 8

Mulchen 9

Was versteht man unter Mulchen? 9

Wie erreicht man einen perfekten Rasenschnitt? 9

15 Wartungsintervalle 9

16 Pflege und Wartung des Mähers....9

Reinigung (Abbildung O) 9

Umklappen des Führungsholmes (Abbildung B4 + C4 + D4) 9

Transport und Sicherung des Gerätes 10

Wartung des Messerbalkens 10

Nachschleifen und Auswuchten des Messerbalkens 10

Auswechseln des Messerbalkens 10

Wartung der Vorderräder 10

Wartung des Hinterradantriebs (Abbildung R) 10

Vorderradlagerung schmieren (JS63 VARIO C) (Abbildung E4) 10

Vorderradarretierungsstift reinigen (JS63 VARIO C) (Abbildung F4 + G4) ..... 10

Wartung des Antriebs 10

Lagerung des Mähers.... 10

17 Wartung des Motors....10

Motor-Kühlrippen reinigen 11

Ölwechsel 11

Kraftstoff nachfüllen....11

Reinigen bzw. Austausch des Luftfilters (Abbildung W) 11

Kontrolle der Zündkerze (Abbildung Y) 11

Vorschriftsmäßiges Überwintern des Motors (oder längerer Nichtgebrauch) ..... 11

18 Störungsursachen und deren Beseitigung 11

19 Technische Daten....12

Motor....12

Mäher....12

Schallleistungspegel 12

Schalldruckpegel 12

Schwingungen....12

20 Original-Ersatzteile und Zubehör 13

Konformitätserklärung .... siehe hinten, nach der letzten Sprache

1 EINFÜHRUNG

Liebe Gartenfreundin, lieber Gartenfreund,

wenn zum Stolz auf einen gepflegten Rasen die Freude an der Gartenarbeit kommt, dann weiß man erst, was man an seinen Gartengeräten hat. Mit Ihrem neuen Rasenmäher haben Sie eine gute Wahl getroffen. Er vereint die Leistungsstärke einer großen Traditionsmarke mit den Innovationen modernen High-Techs. Das spüren Sie, wenn Sie mit ihm arbeiten, und das freut Sie, wenn Sie das wunderbare Ergebnis sehen.

Doch bevor Sie mit der Rasenpflege starten, hier einige wichtige Informationen, die Sie bitte unbedingt beachten sollten.

Bevor Sie den Mäher erstmals in Betrieb nehmen, lesen Sie diese Betriebsanleitung aufmerksam durch, um sich mit der korrekten Bedienung und Wartung der Maschine vertraut zu machen und um Verletzungen oder Schäden an Ihrem Rasenmäher zu vermeiden.

Benutzen Sie den Rasenmäher vorsichtig. Die auf dem Gerät angebrachten

Piktogramme weisen Sie auf die wichtigsten Vorsichtsmaßnahmen hin.

Die Sicherheitshinweise in dieser Betriebsanleitung sind mit Symbolen gekennzeichnet.

Die Bedeutung der Piktogramme und Symbole wird in den folgenden Kapiteln erklärt.

Die Bezeichnungen links und rechts beziehen sich immer auf die in Fahrtrichtung gesehen linke oder rechte Seite des Gerätes.

Bei genauer Beachtung der technischen Anweisungen wird Ihr Rasenmäher zuverlässig funktionieren. Wir weisen darauf hin, dass Schäden am Mäher, die durch Bedienungsfehler entstanden sind, nicht der Gewährleistungs- / Garantiepflicht unterliegen.

Wir wünschen Ihnen viel Freude bei der Rasen- und Grundstückspflege.

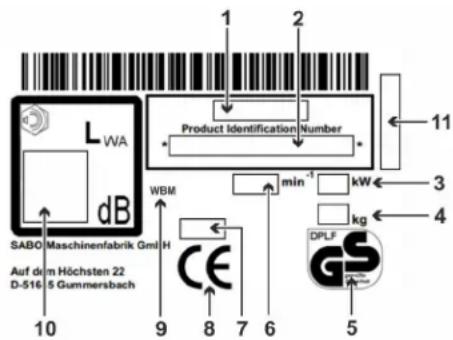

2 ERKLÄRUNG DES AUF DER MASCHINE ANGEBRACHTEN TYPENSCHILDES

1 Modell
2 Produktidentifikationsnummer
3 Nennleistung
4 Gewicht
5 Geprüfte Sicherheit (modellabhängig)
6 Motor Nenndrehzahl
7 Baujahr
8 CE Konformitätskennzeichen
9 Handgeführter Rasenmäher
10 Garantierter Schallleistungspegel
11 Seriennummer

Diese Betriebsanleitung gilt für folgende Modelle:

JS63 VARIO (SA222019): Mulchmäher mit zuschaltbarem VARIO-Antrieb mit Geschwindigkeitsreglung

JS63 VARIO C (SA222119): Mulchmäher mit zuschaltbarem VARIO-Antrieb mit Geschwindigkeitsreglung und drehbaren Vorderrädern

Die korrekte Modellbezeichnung Ihres Gerätes sowie die Seriennummer entnehmen Sie bitte dem Typenschild.

3 ERKLÄRUNG DER PIKTOGRAMME

Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten!

Gefahr durch fortschleudernde Teile bei laufendem Motor - Sicherheitsabstand halten / Dritte aus dem Gefahrenbereich fernhalten!

Achtung vor scharfen Messem! Kontakt mit rotierendem Messerbalken vermeiden! Darauf achten, dass Hände und Füße nicht unter das Gehäuse kommen! – Vor Reinigungs- und Wartungsarbeiten Motor abstellen und Zündkerzenstecker ziehen.

Motor STOP

Antrieb einschalten

Warnung vor heißen Oberflächen - Motor und Auspuff nicht berühren. Verbrennungsgefahr!

Abgase sind giftig - Motor nicht in geschlossenen Räumen laufen lassen. Vergiftungsgefahr!

Benzin ist leicht entflammbar - Funken und Flammen fernhalten, nicht rauchen. Feuergefahr!

Dieses Gerät gehört nicht in den Hausmüll. Gerät, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

4 ERKLÄRUNG DER SYMBOLE

WARNUNG

Betriebsanleitung und allgemeine Sicherheitsvorschriften sorgfältig lesen und beachten. Die Betriebsanleitung zum Nachlesen aufbewahren.

Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen.

WARNUNG

Abstand halten / Dritte aus dem Gefahrenbereich fernhalten! Der Kontakt mit dem rotierenden Messerbalken kann zu schweren Verletzungen führen.

Hochgeschleuderte Gegenstände können schwere Verletzungen verursachen.

Mähen Sie niemals, während Personen, besonders Kinder, oder Tiere in der Nähe sind.

WARNUNG

Benzin ist leicht entflammbar und hochexplosiv.

Auslaufendes Benzin und Öl auf dem heißen Motor ist leicht entflammbar.

Feuer und Explosionen können schwere Verletzungen und Sachschäden verursachen.

Während der Motor läuft oder bei heißer Maschine darf der Tankverschluss nicht geöffnet oder Benzin nachgefüllt werden. Bei laufendem Motor muss der Ölmess-Stab immer fest eingeschraubt sein.

WARNUNG

Benzin ist leicht entflammbar und hochexplosiv.

Feuer und Explosionen können schwere Verletzungen und Sachschäden verursachen.

Rauchen und offenes Feuer sind beim Tanken verboten

WARNUNG

Achtung vor scharfen Messern! Der Kontakt mit dem rotierenden Messerbalken kann zu schweren Fußverletzungen führen. Den Motor nur hinter dem Mäher stehend starten. Darauf achten, dass die Füße nicht unter das Gehäuse kommen.

WARNUNG

Achtung vor scharfen Messern! Der Kontakt mit dem rotierenden Messerbalken kann zu schweren Hand- und Fußverletzungen führen. Bei laufendem Motor/Messer den durch die Länge des Führungsholmes gegebenen Sicherheitsabstand einhalten. Darauf achten, dass Hände und Füße nicht unter das Gehäuse kommen.

WARNUNG

Hochgeschleuderte Gegenstände können schwere Verletzungen verursachen. Vor dem Mähen insbesondere bei Laub bedeckten Flächen alle Steine, Stöcke, Drähte, Spielzeug und andere Fremdkörper von dem Rasen entfernen. Das Gerät niemals mit beschädigten oder fehlenden Schutzeinrichtungen benutzen. Fehlende oder beschädigte Sicherheits- und Schutzeinrichtungen gefährden Ihre Sicherheit und die Sicherheit anderer Personen. Vor der ersten Inbetriebnahme die Befestigung der Messerschraube prüfen, danach den Messerbalken vor jedem Mähen auf festen Sitz, Verschleiß und Schäden untersuchen. Ein abgenutztes oder beschädigtes Messer von einer autorisierten Fachwerkstatt austauschen lassen. Die Messerschraube von einer autorisierten Fachwerkstatt festziehen lassen. Vor dem Starten des Motors prüfen, ob die Werkzeuge entfernt sind.

WARNUNG

Elektrischer Stromschlag kann zu schweren Verletzungen führen. Fahren Sie niemals mit eingeschaltetem Schneidwerkzeug über stromführende Leitungen. Überprüfen Sie das Gelände vor und während des Mähens auf stromführende Leitungen und entfernen Sie diese, wenn möglich. Bei Beschädigung einer stromführenden Leitung das Gerät ausschalten und die Leitung vom Versorgungsnetz trennen.

VORSICHT

Auspuff und Motor erreichen im Betrieb sehr hohe Temperaturen. Verbrennungsgefahr! Vor Wartungs- und Reinigungsarbeiten die Maschine mindestens 15 Minuten abkühlen lassen. Das Gerät niemals mit beschädigten oder fehlenden Auspuffschutzgitter benutzen.

VORSICHT

Wenn bei Arbeiten am Gerät der Zündkerzenstecker nicht abgezogen wird, könnte der Motor gestartet werden und schwere Verletzungen die Folge sein. Vor Wartungs- und Reparaturarbeiten Motor abstellen, Zündkerzenstecker abziehen und Zündschlüssel, wenn vorhanden, entfernen. Kerzenstecker niemals bei laufendem Motor abziehen. Gefährdung: elektrischer Schlag! Für entsprechende Reinigungs- oder Wartungshinweise in der Betriebsanleitung nachschlagen. Ungenügende Wartung Ihres Gerätes führt zu sicherheitsrelevanten Mängeln.

WARNUNG

Der Kontakt mit dem rotierenden Messerbalken kann zu schweren Hand- und Fußverletzungen führen. Hochgeschleuderte Gegenstände können schwere Verletzungen verursachen. Den Motor abstellen und warten bis das Schneidwerkzeug stillsteht: – wenn der Mäher angehoben oder gekippt werden muss, z.B. zum Transport; – beim Fahren außerhalb des Rasens auf Wegen oder Straßen; – wenn die Maschine für kurze Zeit unbeaufsichtigt bleibt; – bevor die Schnitthöhe eingestellt wird; – vor dem Nachtanken. Nur bei kaltem Motor nachtanken!

VORSICHT

Der Kontakt mit den scharfen Kanten des Messerbalkens und anderen scharfen Kanten des Geräts kann zu Verletzungen führen. Bei Wartungs- und Reinigungsarbeiten immer Schutzhandschuhe tragen.

5 BESTIMMUNGSGEMÄSSER GEBRAUCH

• Das Gerät ist ausschließlich zum Mähen von Gras- und Rasenflächen im Rahmen der Garten- und Landschaftspflege bestimmt ("Bestimmungsgemäßer Gebrauch"). Jeder darüber hinausgehende Einsatz gilt als nicht bestimmungsgemäß; für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko hierfür trägt allein der Benutzer. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen.
• Beim Einsatz in öffentlichen Anlagen, Parks, Sportstätten, an Straßen und in land- und forstwirtschaftlichen Betrieben ist besondere Vorsicht erforderlich.
• Nicht eingesetzt werden darf der Mäher insbesondere zum Trimmen von Büschen, Hecken und Sträuchern, zum Schneiden von Rankgewächsen oder Bewuchs auf Dächern und in Balkonkästen, zum Absaugen und/oder Fortblasen auf Gehwegen.
• Nicht zulässig ist die Verwendung jeglicher vom Hersteller nicht freigegebener Zusatz- und Anbaugeräte. Bei Verwendung derartiger Zusatz- und Anbaugeräte erlöschen die CE-Konformität und der Garantieanspruch. Eigenmächtige Veränderungen an diesem Rasenmäher schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.

6 ALLGEMEINE SICHERHEITSVORSCHRIFTEN FÜR DEN HANDGEFÜHRTEN SICHELRASENMÄHER (BENZIN)

Allgemeine Sicherheitshinweise

Lesen Sie zu Ihrem Schutz und zur Gewährleistung der Funktion die Betriebsanleitung sorgfältig. Machen Sie sich mit den Bedienelementen und dem richtigen Gebrauch der Maschine vertraut. Die Betriebsanleitung zum Nachlesen aufbewahren.

- Denken Sie daran, dass der Maschinenführer oder der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

- Diese Betriebsanleitung gehört zur Maschine und muss im Fall eines Weiterverkaufs dem Käufer des Gerätes ausgehändigt werden.

- Erlauben Sie niemals Kindern und Personen unter 16 Jahren sowie anderen Personen, welche die Betriebsanleitung nicht kennen, die Maschine zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

- Erklären Sie jedem, der mit dem Gerät arbeiten soll, die möglichen Gefahrenmomente und wie Unfälle zu vermeiden sind. Dieses Gerät darf nur von Personen genutzt, gewartet und instand gesetzt werden, die hiermit vertraut und über die Gefahren unterrichtet sind.

- Dieses Gerät ist nicht dafür bestimmt, von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt und erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Diese Aufsichts-Person muss im Vorfeld entscheiden, ob die Person mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten für diese Tätigkeit geeignet ist.

Mähen Sie niemals, während Personen, besonders Kinder, oder Tiere in der Nähe sind.

- Bewahren Sie Ihre Maschine sicher auf! Unbenutzte Geräte sollten in trockenem, verschlossenem Raum und für Kinder nicht erreichbar, aufbewahrt werden.

- Sicherheits- und Schutzeinrichtungen der Maschine dürfen nicht manipuliert oder deaktiviert werden!

- Die Kabelverlegung darf nicht manipuliert werden, z.B. durch Entfernen von Kabelklemmen oder Anbringen zusätzlicher Kabelbinder! Die Kabel müssen so an der Außenseite des Holms anliegen, dass sie beim Umklappen des Holms weder gequetscht noch überstreckt werden. Ein beschädigtes Kabel kann zu einem technischen Defekt des Gerätes führen.

Vorbereitende Maßnahmen

- Während des Mähens sind immer festes, geschlossenes, rutschfestes Schuhwerk oder Sicherheitsschuhe und lange Hosen zu tragen. Vermeiden Sie das Tragen loser Kleidung oder Kleidung mit hängenden Schnüren oder Gürteln. Mähen Sie

nicht barfüßig oder in Sandalen. Zum Schutz der Augen tragen Sie eine Sicherheitsbrille.

- Laute Geräusche können zu Hörschäden führen. Gehörschutz tragen.

Überprüfen Sie vor und während des Mähens vollständig das Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie alle Steine, Stöcke, Drähte, Spielzeug und andere Fremdkörper, die erfasst und weggeschleudert werden können.

Überprüfen Sie das Gelände vor und während des Mähens auf stromführende Leitungen und entfernen Sie diese, wenn möglich. Fahren Sie niemals mit eingeschaltetem Schneidwerkzeug über stromführende Leitungen. Gefährdung: elektrischer Schlag! Bei Beschädigung einer stromführenden Leitung das Gerät ausschalten und die Leitung vom Versorgungsnetz trennen.

- Wenn Sie zur Rasenpflege auch einen Mähroboter einsetzen, sind folgende Sicherheitshinweise im Hinblick auf die Arbeitsfläche des Mähroboters zu beachten:

• Vor dem Mähen auf diesen Flächen ist immer der Bereich des Begrenzungskabels zu prüfen.
• Sind die Kabel in der Erde verlegt, müssen sie überprüft werden, es dürfen keine Kabel zu sehen sein, besondere Vorsicht ist bei der Ladestation geboten.
• Sind die Begrenzungskabel oberirdisch verlegt, so sollten diese direkt auf dem Untergrund gespannt verlaufen und nicht schlaff im Gras herumliegen. Die Kabel müssen ausreichend durch Begrenzungsnägel fixiert sein, siehe Bedienungsanleitung.
  – Die Begrenzungsnägel dürfen nicht hervorstehen, ansonsten müssen die Nägel nachgedrückt werden.
• Herumliegende Kabelreste vor dem Mähen entfernen.

Bei den oben beschriebenen Zuständen besteht die Gefahr, dass das Kabel vom Arbeitswerkzeug eingezogen und aufgewickelt wird, das kann zu erheblichen Verletzungen führen.

- Herunterhängende Zweige und ähnliche Hindernisse können den Benutzer verletzen oder das Mähen behindern. Vor dem Mähen auf mögliche Hindernisse wie z. B. herunterhängende Zweige achten und diese zurückschneiden oder entfernen.

WARNUNG

• Benzin ist leicht entflammbar und hochexplosiv. Feuer und Explosionen können schwere Verletzungen und Sachschäden verursachen.
• Benzin nur in einem zugelassenen Behälter und für Kinder unzugänglich aufbewahren.
• Behälter nicht im Fahrzeug, auf einer Ladefläche oder einem Anhänger mit Kunststoffauskleidung befüllen. Behälter vor dem Auffüllen mit Kraftstoff nicht in der Nähe des Fahrzeugs und stets auf dem Boden abstellen.
• Nur im Freien und bei kaltem Motor auftanken. Rauchen und offenes Feuer sind beim Tanken verboten.
• Mit Kraftstoff angetriebene Geräte, welche sich auf einer Ladefläche oder einem Anhänger befinden, nicht von der Zapfsäule aus betanken, sondern mit einem tragbaren Kraftstoffbehälter auftanken.
• Benzin ist vor dem Starten des Motors einzufüllen.
• Während der Motor läuft oder bei heißer Maschine darf der Tankverschluss nicht geöffnet oder Benzin nachgefüllt werden.
• Falls Benzin übergelaufen ist, darf kein Versuch unternommen werden, den Motor zu starten. Stattdessen ist das Gerät von der benzinverschmutzten Fläche zu entfernen, der übergelaufene Kraftstoff am Motor abzuwischen. Jeglicher Zündversuch ist zu vermeiden, bis sich die Benzindämpfe verflüchtigt haben.
• Aus Sicherheitsgründen sind Benzintank und Benzinkanister wieder sorgfältig zu verschließen.
• Bei Beschädigung sind Benzintank und Tankverschluss auszutauschen.

- Vor dem Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob das Schneidwerkzeug, Befestigungsschrauben und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht müssen abgenutzte oder beschädigte Messer und Befestigungsschrauben von einer autorisierten Fachwerkstatt ausgetauscht werden.

- Der Zustand der Piktogramme ist bei jedem Einsatz zu prüfen. Abgenutzte oder beschädigte Piktogramme müssen ersetzt werden.

Handhabung

- Das Gerät darf nicht in explosionsgefährdeter Umgebung betrieben werden.

- Der Verbrennungsmotor darf nicht in geschlossenen Räumen laufen, in denen sich gefährliche Abgase sammeln können. Vergiftungsgefahr.

- Träger von Herzschrittmachern dürfen bei laufendem Motor keine spannungsführenden Motorteile berühren.

- Achtung! Gerät nicht vor Ansaugöffnungen von Raumbelüftungsanlagen laufen lassen.

- Mähen Sie nicht bei schlechtem Wetter, wenn die Gefahr von Blitzschlag besteht.

- Kerzenstecker niemals bei laufendem Motor abziehen. Gefährdung: elektrischer Schlag!

- Kerzenstecker nur bei abgekühltem Motor abziehen. Verbrennungsgefahr!

- Keine Kopfhörer zum Radio- oder Musikhören tragen. Sicherheit bei der Wartung und beim Betrieb der Maschine erfordert uneingeschränkte Aufmerksamkeit.

- Mähen Sie nur bei Tageslicht oder bei guter Beleuchtung. Führen Sie die Maschine im Schritt-Tempo.

- Die Fahrgeschwindigkeit an Person und Gelände anpassen. Erhöhen Sie die Geschwindigkeit langsam, bis Sie Ihre passende Fahrgeschwindigkeit erreicht haben, gegebenenfalls Fahrantrieb ausschalten.

- Besonders vorsichtig sein, wenn unübersichtliche Ecken, Sträucher, Bäume oder andere Hindernisse die Sicht beeinträchtigen können.

- Nicht zu nahe an Löcher, Gräben und Böschungen heranfahren. Die Maschine kann sich plötzlich überschlagen, wenn ein Rad über die Kante eines Grabens oder einer Böschung fährt oder wenn eine Kante plötzlich nachgibt.

- Vorsicht beim Mähen unter Spielgeräten (z.B. Schaukeln). Das Gerät könnte in unsichere Lage kommen. Es besteht Verletzungsgefahr.

• Die Maschine nicht bei Krankheit, Müdigkeit oder unter Einfluss von Alkohol, Medikamenten oder Drogen bedienen.

- Wenn möglich ist der Einsatz des Gerätes bei nassem Gras zu vermeiden. Es besteht Ausrutschgefahr.

- Achten Sie immer auf einen guten, sicheren Stand an Hängen. Mähen Sie quer zum Hang, niemals auf- oder abwärts. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.

- Mähen Sie nicht an übermäßig steilen Hängen! Das Mähen an Hanglagen birgt grundsätzlich Gefahren. Ihr Rasenmäher ist so leistungsfähig, dass er noch an Hängen mit einer Steigung von bis zu 46% (25° Neigung) mähen kann. Aus Sicherheitsgründen empfehlen wir Ihnen aber dringend, dieses theoretische Leistungspotential nicht auszuschöpfen. Achten Sie immer auf einen sicheren Stand. Grundsätzlich sollten handgeführte Rasenmäher bei Steigungen von mehr als 26% (15° Neigung) nicht eingesetzt werden. Es droht der Verlust der Standfestigkeit.

- Seien Sie besonders vorsichtig, wenn Sie die Maschine wenden oder das Gerät zu sich heranziehen.

- Bei Rückwärtsbewegungen mit der Maschine besteht Stolpergefahr. Rückwärtsgehen vermeiden. Vermeiden Sie anormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

- Halten Sie den durch die Länge des Führungsholmes gegebenen Sicherheitsabstand ein.

- Um ein Abrutschen des Gerätes beim Tragen zu verhindern, fassen Sie das Gerät immer an den dafür vorgesehenen Greifvorrichtungen (Tragegriff, Gehäuse, Holmenden oder Querholm des Führungsholm-Unterteils). Nicht an der Auswurfklappe anfassen!

- Beachten Sie vor dem Heben oder Tragen das Gewicht der Maschine (siehe Kapitel „Technische Daten“). Das Heben von hohen Gewichten kann zu gesundheitlichen Problemen führen.

- Heben oder tragen Sie niemals eine Maschine mit laufendem Motor.

- Benutzen Sie niemals die Maschine mit beschädigten oder fehlenden Sicherheits- und Schutzeinrichtungen. Fehlende oder beschädigte Sicherheits- und Schutzeinrichtungen gefährden Ihre Sicherheit und die Sicherheit anderer Personen.

Sicherheitseinrichtungen sind (siehe Kapitel „Beschreibung der Bauteile“):

– Sicherheitsschaltbügel Motorstopp (1)

Der Rasenmäher ist mit einer Motorstopp-Vorrichtung ausgestattet. Im laufenden Betrieb und im Gefahrenmoment wird durch Loslassen des Bügels Motorstopp der Verbrennungsmotor abgestellt.

Der Verbrennungsmotor und das Messer müssen innerhalb von 3

Sekunden zum Stillstand kommen.

Der Bügel muss nach dem Loslassen auf jeden Fall wieder in die im Bild „Beschreibung der Bauteile“ gezeigte Position zurückspringen. Sollte dies nicht der Fall sein, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich.

Verletzungsgefahr!

Ist die Nachlaufzeit des Messers größer, das Gerät nicht mehr verwenden und zu einer autorisierten Fachwerkstatt bringen.

Messen der Nachlaufzeit

Nach dem Starten des Verbrennungsmotors dreht sich das Messer und ein Windgeräusch ist hörbar.

Die Nachlaufzeit entspricht der Dauer des Windgeräusches nach dem Abstellen des Verbrennungsmotors, sie kann mit einer Stoppuhr gemessen werden.

Die Funktion des Sicherheitsschaltbügels darf in keinem Fall außer Kraft gesetzt werden.

Auf die ordnungsgemäße Funktion des Sicherheitsschaltbügels ist zu achten. Wenn das nicht der Fall ist, von einer autorisierten Fachwerkstatt instand setzen lassen.

Schutzeinrichtungen sind (siehe Kapitel „Beschreibung der Bauteile“):

– Gehäuse, Spritzschutz (12)

Diese Schutzeinrichtungen schützen vor Verletzungen durch hoch geschleuderte Gegenstände.

Das Gerät darf nicht mit beschädigtem Gehäuse bzw. ohne ordnungsgemäß befestigten Spritzschutz betrieben werden.

- Gehäuse

Diese Schutzeinrichtung schützt vor Verletzungen durch den Kontakt mit dem rotierenden Messerbalken.

Das Gerät darf nicht mit beschädigtem Gehäuse betrieben werden. Darauf achten, dass Hände und Füße nicht unter das Gehäuse kommen.

- Abdeckungen des Riementriebs (11), Motorabdeckungen (5) Diese Schutzeinrichtungen schützen vor Verletzungen durch bewegliche Teile.

Das Gerät darf nicht mit beschädigten bzw. ohne ordnungsgemäß befestigte Abdeckungen betrieben werden.

– Auspuffschutzgitter (10)

Der Motor/Auspuff wird sehr heiß. Das Schutzgitter schützt vor Verbrennungen.

Gerät nicht ohne Auspuffschutzgitter benutzen.

Die Schutzeinrichtungen dürfen nicht verändert werden.

- Ändern Sie nicht die Grundeinstellung des Motors oder überdrehen Sie ihn nicht.

- Während des Startvorgangs den Antrieb, wenn vorhanden, nicht einschalten.

Bei Inbetriebnahme ist darauf zu achten, dass die Füße sich in sicherem Abstand zum Schneidwerkzeug befinden.

Beim Starten oder Anlassen des Motors darf die Maschine nicht hoch gekantet werden, sondern ist, falls erforderlich, durch Herunterdrücken des Führungsholmes so schräg zu stellen, dass das Schneidwerkzeug in die vom Benutzer abgewandte Richtung zeigt, jedoch nur so weit, wie es unbedingt erforderlich ist. Bevor das Gerät nicht wieder auf dem Boden steht, müssen sich beide Hände auf dem Holm-Oberteil befinden.

Starten Sie nicht den Motor, wenn Personen oder Tiere vor dem Mäher stehen.

Bei Geräten mit seitlichem Auswurf starten Sie nicht den Motor, wenn Sie vor dem Auswurfkanal stehen oder sich andere Personen oder Tiere im Auswurfbereich befinden.

Führen Sie niemals Hände oder Füße in die Nähe oder unter sich drehende Teile. Achten Sie darauf, dass Hände und Füße nicht unter das Gehäuse kommen. Bei Geräten mit seitlichem Auswurf halten Sie sich immer entfernt von der Auswurföffnung.

Stellen Sie den Motor ab durch Loslassen des Bügels Motorstopp, ziehen Sie den Kerzenstecker ab, vergewissem Sie sich, dass alle bewegten Teile vollkommen still stehen und der Zündschlüssel, wenn vorhanden, gezogen ist:

- wenn die Maschine verlassen wird;

– bevor Sie die Maschine überprüfen, reinigen oder Arbeiten an ihr durchführen;

– bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen;
- wenn ein Fremdkörper getroffen wurde.
- wenn die Maschine ungewöhnlich zu vibrieren beginnt.

• Wenn ein Fremdkörper getroffen wurde und bei Blockierungen der Maschine, z. B. durch Auffahren auf ein Hindernis, muss durch eine autorisierte Fachwerkstatt geprüft werden, ob Teile des Gerätes beschädigt oder verformt wurden. Auch die möglicherweise notwendigen Reparaturen immer von einer autorisierten Fachwerkstatt ausführen lassen.
• Falls die Maschine anfängt, ungewöhnlich stark zu vibrieren oder ungewöhnliche Geräusche zu machen, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich. Hohe Vibrationen auf Ihre Hände können zu Gesundheitsschäden führen. Beim Auftreten von starken Vibrationen wenden Sie sich sofort an eine autorisierte Fachwerkstatt.

• WARNUNG

Die in dieser Bedienungsanleitung angegebenen Geräuschpegel und Schwingungen sind die bei der Benutzung der Maschine entstehenden Höchstwerte.

Die Verwendung von unausgewuchteten Schneidwerkzeugen, zu hohe Fahrgeschwindigkeit und mangelhafte Wartung haben erheblichen Einfluss auf Geräuschemissionen und Schwingungen. Deshalb müssen vorbeugende Maßnahmen ergriffen werden, um mögliche Schäden durch hohe Geräuschpegel oder Schwingungsbeanspruchungen zu vermeiden.

Achten Sie darauf, die Maschine gut zu warten, Gehörschutz zu tragen und während der Arbeit Pausen einzulegen.

Die in dieser Bedienungsanleitung aufgeführten Wartungsarbeiten einhalten und das Gerät regelmäßig von einer autorisierten Fachwerkstatt prüfen und warten lassen.

Stellen Sie den Motor ab durch Loslassen des Bügels Motorstopp, vergewissern Sie sich, dass alle bewegten Teile vollkommen still stehen und der Zündschlüssel, wenn vorhanden, abgezogen ist,

• wenn Sie den Mäher anheben oder kippen müssen, z. B. zum Transport;
• wenn Sie die Maschine zur Mähfläche hin- und wieder wegtransportieren
  – beim Fahren außerhalb des Rasens;
• wenn Sie die Maschine für kurze Zeit verlassen;
• wenn Sie die Schnitthöhe verstellen wollen;
  – bevor Sie nachtanken. Nur bei kaltem Motor nachtanken!

- Falls der Motor einen Benzinabsperrhahn besitzt, ist dieser nach dem Mähen zu schließen.

Wartung und Lagerung

• Ungenügende Wartung Ihres Gerätes führt zu sicherheitsrelevanten Mängeln.
• Sorgen Sie dafür, dass alle Schraubverbindungen fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.

Bewahren Sie niemals die Maschine mit Benzin im Tank innerhalb eines Gebäudes auf, in dem möglicherweise Benzindämpfe mit offenem Feuer oder Funken in Berührung kommen oder sich entzünden könnten.

Auspuff und Motor erreichen im Betrieb sehr hohe Temperaturen. Vor Wartungs- und Reinigungsarbeiten die Maschine mindestens 15 Minuten abkühlen lassen.

- Um Brandgefahr zu vermeiden, halten Sie Motor, Schalldämpfer (Auspuff) und Kraftstofftank frei von Gras, Blättern oder austretendem Öl (Fett).

Beim Hochkippen oder auf die Seite legen darauf achten, dass kein Öl oder Benzin austritt. Feuergefahr!

Lassen Sie den Motor abkühlen, bevor Sie die Maschine in geschlossenen Räumen abstellen.

Die Maschine nicht in der Nähe von offenen Flammen oder Feuerquellen wie z. B. Boilern oder Heizungen lagern.

Prüfen Sie vor jedem Mähen den Zustand und festen Sitz des Messers. Die Messerbefestigungsschraube muss immer von einer autorisierten Fachwerkstatt angezogen werden. Wenn die Messerschraube zu fest oder zu locker angezogen wird, können Messerkupplung und Messerbalken beschädigt werden oder sich lösen, was zu schweren Verletzungen führen kann. Ein abgenutztes oder beschädigtes Messer muss unbedingt ersetzt werden.

Das Auswechseln, Nachschleifen und Auswuchten des Messers muss von einer autorisierten Fachwerkstatt durchgeführt werden.

DE

Durch eine falsch zusammengebaute Messerkupplung kann der Messerbalken sich lösen, was zu schweren Verletzungen führen kann. Ein unsachgemäß geschliffenes und nicht ausgewuchtetes Messer kann starke Vibrationen verursachen und den Rasenmäher beschädigen.

- Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile.

Bei Wartungs- und Reinigungsarbeiten sind immer Schutzhandschuhe zu tragen.

- Beim Umgang mit Betriebsstoffen, wie Motoröl und Kraftstoff, ist eine geeignete Schutzausrüstung (z.B. geeignete Schutzhandschuhe) zu tragen. Es sind die Datenblätter der Betriebsstoffe zu beachten.

Wartungs- und Reinigungsarbeiten sind nur bei ausgeschaltetem Motor und abgezogenem Zündkerzenstecker auf ebenen Flächen durchzuführen. Eine regelmäßige Wartung ist unentbehrlich für die Sicherheit und Einhaltung der Leistungsfähigkeit.

• Kerzenstecker niemals bei laufendem Motor abziehen! Gefährdung: elektrischer Schlag.
• Kerzenstecker nur bei abgekühltem Motor abziehen. Verbrennungsgefahr!
• Auf festen Sitz des Zündkerzensteckers achten! Gefährdung: elektrischer Schlag.
• Falls der Tank zu entleeren ist, sollte dies im Freien und bei kaltem Motor erfolgen. Darauf achten, dass kein Kraftstoff verschüttet wird.

Aus Garantie-/ Gewährleistungs- und Sicherheitsgründen dürfen nur Originalersatzteile verwendet werden.

Nicht gleichwertige Ersatzteile können die Maschine beschädigen und Ihre Sicherheit gefährden.

7 BESCHREIBUNG DER BAUTEILE

1 Sicherheitsschaltbügel Motostopp
2 Verriegelungshebel Vorderräder (JS63 VARIO C)
3 Antriebsschaltbügel
4 Tankverschluss
5 Motorabdeckung
6 Luftfilter
7 Vorderräder (JS63 VARIO C)
8 Schnitthöhen-Einstellhebel
9 Zündkerze
10 Auspuffschutzgitter
11 Abdeckungen des Riementriebs
12 Spritzschutz
13 Holmhöheneinstellung
14 Öleinfüllstutzen mit Ölmess-Stab
15 Hebel Variobetätigung
16 Starterseil-Griff

8 VORBEREITENDE ARBEITEN

Zur Montage des Mähers befinden sich folgende Einzelteile in der Verpackung:

• Mäher mit vormontiertem Führungsholm
• Werkzeugbeutel mit folgendem Inhalt:

– Betriebsanleitung mit Konformitätserklärung
– Garantiebedingungen (modellabhängig)
– diverse Befestigungsteile.

Sollte wider Erwarten ein Teil fehlen, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung.

ACHTUNG

Vor Montage des Holms und des Starterseilhalters und beim Aufklappen des Holms immer den Zündkerzenstecker abziehen! Nach erfolgter Montage, spätestens vor dem Starten des Motors den Zündkerzenstecker wieder aufdrücken!

Führungsholm hochstellen (Abbildung A1 + E1 + B1)

WICHTIG:

Schäden vermeiden! Beschädigung der Bowdenzüge bei der Montage der Führungsholme vermeiden: Die Bowdenzüge nicht knicken oder beschädigen. Die Bowdenzüge vor Festziehen der Befestigungselemente an der Innenseite der Holme entlang verlegen. Sie dürfen nicht behindert werden.

WICHTIG

Darauf achten, dass die Kabel beim Auseinander- und Zusammenklappen der Führungsholme nicht eingeklemmt, gequetscht, verdreht oder überstreckt werden! Die Kabel stets an der Außenseite der Holmverbindung führen. Ein beschädigtes Kabel kann zu einem technischen Defekt des Gerätes führen.

• Den Mäher vorsichtig aus dem Versandkarton nehmen.
• Griffmutter (A) auf jeder Seite des Führungsholm-Oberteils um 25 mm (1 in.) lösen A1.
  – Die Griffmutter (B) und die Flachrundschraube (D) auf beiden Seiten entfernen A1.
• Den Z-förmig zusammengeklappten Führungsholm nach oben auseinander ziehen.
• Wenn Führungsholm-Oberteil und -Unterteil in einer Ebene liegen, die Griffmutter (A) auf beiden Seiten von Hand fest anziehen E1.
• Die Führungsholme vorsichtig nach hinten ziehen und die Bohrung im Holm-Unterteil mit der gewünschten Höheneinstellungsöffnung in der Halterung (C) ausrichten B1.

Es können drei unterschiedliche Holmhöhen eingestellt werden.

• Von außen beidseitig die Schraube (D) durch Halterung und Holm-Unterteil durchstecken und mit der Griffmutter (B) fest verschrauben. Auf beiden Seiten die gleiche Öffnung in der Halterung (C) verwenden B1.
  – Die Bowdenzüge mit Hilfe der Kabelbänder aus dem Werkzeugbeutel am Unterholm befestigen.

VORSICHT

Bei der Betätigung der Holmhöhenverstellung kann es beim Lösen der Griffmuttern (B) B1 und der Befestigungsschrauben (D) zwischen Holm-Unterteil und Halterung zu einem unbeabsichtigten Umschlagen des Holms kommen. Außerdem können sich Quetschstellen zwischen Holm-Unterteil und Halterung ergeben. Es besteht Verletzungsgefahr!

Holmstart-Montage (Abbildung L1)

• Starterseilhalter (1) aus dem Werkzeugbeutel entnehmen.
• Mutter soweit herausdrehen, so dass die beiden Hälften über den Holm geschoben werden können.
• Auf dem Oberholm befindet sich ein Aufkleber (2) für die Positionierung des Starterseilhalters.

ACHTUNG

Aus Sicherheitsgründen darf der Starterseilhalter nur in der vorgegebenen Position montiert werden.

• Schaltbügel Motorstopp (3) auf das Holm-Oberteil (4) drücken und festhalten, das Starterseil (5) herausziehen und in den Starterseilhalter einführen.
  – Die beiden Hälften zusammenfügen (6), Mutter wieder festziehen. So wird ein Herausspringen des Starterseils verhindert.

Der Starterseilhalter ist so zu montieren / auszurichten, dass das Starterseil freigängig ist und sich an keinen anderen Teilen aufreibt.

Vorderräder verriegeln und entriegeln (JS63 VARIO C) (Abbildung T3) HINWEIS

Die Vorderräder lassen sich nicht verriegeln, wenn sich der Mäher auf ebenem Boden befindet. Den Mäher in den Garten schieben, um die Vorderräder zu verriegeln.

Die Vorderräder dann verriegeln, wenn am Hang, auf unebener Fläche gemäht wird, oder wenn der Mäher rückwärts von einer Wand oder aus einem engen Bereich herausgezogen wird.

• Den Mäher auf unebenem Boden vorwärts schieben.
• Den Hebel (A) in die verriegelte Stellung (B) zurückziehen.

- Zum Entriegeln der Vorderräder den Hebel (A) nach vorn in die entriegelte Stellung (C) schieben.

Schnitthöhe einstellen

Sicherheitshinweis!

Symbolerklärung siehe Tabelle Seite 3

Einstellung der Vorderradhöhe

JS63 VARIO

Über einen Höheneinstellhebel am linken Vorderrad können beide Vorderräder eingestellt werden.

- Den Höheneinstellhebel in die gewünschte Position stellen.

JS63 VARIO C (Abbildung U3)

- Den Höheneinstellhebel an beiden Vorderrädern in die gewünschte Position stellen.

Einstellung der Hinterradhöhe (Abbildung V3)

Über einen Höheneinstellhebel am linken Hinterrad können beide Hinterräder eingestellt werden.

• Das Gerät am unteren Holm leicht mit einer Hand anheben, um das Rad etwas zu entlasten.
• Den Schnitthöheneinstellhebel mit der anderen Hand in die gewünschte Position stellen.

HINWEIS

Alle Hebel auf dieselbe Höhe einstellen, außer bei den beiden niedrigsten Schnitthöheneinstellungen (A und B in der nachfolgenden Tabelle). In den beiden untersten Schnitthöhen den hinteren Hebel eine Kerbe höher als den vorderen Hebel einstellen.

Diese Einstellung optimiert den Luftstrom beim Auswerfen und bietet beim Mulchen ein optimales Ablegen des Schnittgutes.

Mit einer höheren Einstellung beginnen, und diese dann ggf. nach unten verstellen, um zu vermeiden, dass der Rasen zu niedrig geschnitten wird.

Pos.	Schnitthöheneinstellung in mm
(A) 20	mm
(B) 33	mm
(C) 45	mm
(D) 59	mm
(E) 70	mm
(F) 85	mm
(G) 97	mm

Holmhöhe einstellen (Abbildung W3)

HINWEIS:

Die Höhe des unteren Führungsholms kann auf drei verschiedene Stellungen eingestellt werden.

• Die Griffmutter (A) und die Schraube (B) auf beiden Seiten des Führungsholms entfernen.
• Den Holm auf die gewünschte Höhe (C) drehen.
• Von innen die Schraube (B) durch Halterung und Holm-Unterteil durchstecken und mit der Griffmutter (A) wieder fest verschrauben. Auf beiden Seiten die gleiche Öffnung in der Halterung verwenden.

9 VOR DER ERSTEN INBETRIEBNAHME

Sicherheitshinweis!

Symbolerklärung siehe Tabelle Seite 3

Alle Verschraubungen und den Zündkerzenstecker auf festen Sitz prüfen. Die

Schrauben gegebenenfalls nachziehen! Insbesondere die Befestigung des

Messerbalkens ist zu prüfen (siehe hierzu Kapitel „Wartung des Messerbalkens“).

Die Messerbefestigungsschraube muss immer von einer autorisierten Fachwerkstatt angezogen werden. Wenn die Messerschraube zu fest oder zu locker angezogen wird, können Messerkupplung und Messerbalken beschädigt werden oder sich lösen, was zu schweren Verletzungen führen kann.

Der Rasenmäher ist mit einer Motorstopp-Vorrichtung ausgestattet.

Vor der ersten Inbetriebnahme prüfen, ob der Sicherheitsschaltbügel Motorstopp einwandfrei funktioniert. Wenn der Schaltbügel losgelassen wird, müssen Motor und Messerbalken innerhalb von drei Sekunden zum Stillstand kommen.

Der Bügel muss nach dem Loslassen auf jeden Fall wieder in die im Bild „Beschreibung der Bauteile“ gezeigte Position zurückspringen.

Sollte dies nicht der Fall sein, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich.

Verletzungsgefahr!

Ist die Nachlaufzeit des Messers größer, das Gerät nicht mehr verwenden und zu einer autorisierten Fachwerkstatt bringen.

Messen der Nachlaufzeit

Nach dem Starten des Verbrennungsmotors dreht sich das Messer und ein Windgeräusch ist hörbar.

Die Nachlaufzeit entspricht der Dauer des Windgeräusches nach dem Abstellen des Verbrennungsmotors, sie kann mit einer Stoppuhr gemessen werden.

Sicherheits- und Schutzeinrichtungen der Maschine dürfen nicht manipuliert oder deaktiviert werden!

Darauf achten, dass alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht beschädigt sind!

Öl einfüllen (Abbildung Y1)

Sicherheitshinweis!

Symbolerklärung siehe Tabelle Seite 3

WICHTIG

Schäden vermeiden! Der Motor wird ohne Öl geliefert. Er muss vor dem ersten Anlassen mit Öl gefüllt werden.

Vor dem ersten Start Motorenöl (Menge und Qualität siehe technische Daten) mit einem Trichter nach Abschrauben des Ölmess-Stabes in diese Öffnung einfüllen.

- Den Mäher auf ebenem Boden parken.

- Öl langsam durch den Einfüllstutzen einfüllen. Nicht überfüllen. Nach dem Einfüllen des Öls ca. eine Minute warten und dann den Ölstand prüfen. Den Ölmess-Stab einsetzen und festschrauben.

- Ölstand prüfen

Ölmess-Stab entfernen. Den Mess-Stab mit einem sauberen Lappen abwischen, wieder einstecken und festschrauben. Dann den Mess-Stab wieder herausziehen und den Ölstand ablesen. Das Öl muss sich oben an der Voll-Markierung (Pfeil) befinden. Gegebenenfalls Öl nachfüllen. Der Ölstand darf jedoch nicht oberhalb der Voll-Markierung liegen.

Ölmess-Stab wieder einsetzen und festdrehen.

- Nach der Erstbefüllung das Schild „NO OIL“ (KEIN ÖL) oben am Motor entfernen.

Kraftstoff einfüllen

Sicherheitshinweis!

Symbolerklärung siehe Tabelle Seite 3

- Verwenden Sie als Tankfüllung nur frischen und sauberen bleifreien Standardkraftstoff.

Kraftstoff mit bis zu 10% Ethanol ist akzeptabel.

• Tankdeckel abschrauben.
• Kraftstoff mit einem Trichter bis max. Unterkante des Einfüllstutzens einfüllen.
• Tankdeckel aufsetzen und festschrauben.

10 STARTEN DES MOTORS (ABBILDUNG D + E)

Sicherheitshinweis!

Symbolerklärung siehe Tabelle Seite 3

Den Motor nur hinter dem Mäher stehend starten. Niemals auf die Auswurfseite stellen. Den Mäher in jedem Fall auf ebener, nicht mit hohem Gras bewachsener Fläche stellen (zu hohes Gras hemmt den Anlauf des Messerbalkens und erschwert den

Startvorgang). Beim Starten oder Anlassen des Motors darf die Maschine nicht hoch gekantet werden, sondern ist, falls erforderlich, durch Herunterdrücken des

Führungsholmes so schräg zu stellen, dass das Schneidwerkzeug in die vom Benutzer abgewandte Richtung zeigt, jedoch nur so weit, wie es unbedingt erforderlich ist. Bevor das Gerät nicht wieder auf dem Boden steht, müssen sich beide Hände auf dem Holm-Oberteil befinden.

VORSICHT

Starterseilgriff während des Startens fest umfassen. Der Griff könnte sonst aus der Hand rutschen. Verletzungsgefahr!

WICHTIG

Der Motor läuft nur, wenn der Sicherheitsschaltbügel auf das Holmoberteil gedrückt wird. In dem Moment, in dem der Schaltbügel losgelassen wird, klappt dieser durch Federkraft wieder in seine Ausgangsposition hoch, die

DE

Motorbremse tritt in Kraft und innerhalb drei Sekunden kommen Motor und Messerbalken zum Stillstand.

• Den Sicherheitsschaltbügel (A) auf das Holm-Oberteil drücken und festhalten D.
• Das Starterseil (C) langsam ziehen bis Widerstand spürbar wird, dann zügig herausziehen E, – der Motor beginnt zu laufen, das Seil langsam zurückführen.

HINWEIS

Dieser Motor hat ein ReadyStart®-System: Dieses System hat einen temperaturgeregelten automatischen Choke.

Der Motor läuft automatisch bei optimaler max. Drehzahl, die für ein sauberes Schnittbild erforderlich ist (Motordrehzahl = Messerdrehzahl).

11 ABSTELLEN DES MOTORS

- Den Sicherheitsschaltbügel loslassen.

12 ANHALTEN IM NOTFALL (ABBILDUNG F)

Sicherheitsschaltbügel (A) und Antriebsschaltbügel (B) loslassen.

– Der Mäher hält an.
– Das Messer kommt zum Stillstand.
- Der Motor geht aus.

ACHTUNG

Vor jedem Mähen prüfen, ob der Sicherheitsschaltbügel Motorstopp und der Fahrantriebsschaltbügel einwandfrei funktionieren:

• wenn der Sicherheitsschaltbügel losgelassen wird, müssen Motor und Messerbalken innerhalb von drei Sekunden stehen bleiben.
• wenn der Fahrantriebsschaltbügel losgelassen wird, muss die Maschine sofort zum Stillstand kommen.

Andernfalls die nächste autorisierte Fachwerkstatt aufsuchen.

13 FAHRANTRIEB

Bedienung des Hinterradantriebes (Abbildung G)

Der Hinterradantrieb wird über den Antriebsschaltbügel (B) am oberen Führungsholm bei laufendem Motor ein- und ausgeschaltet:

• Antriebsschaltbügel anziehen und festhalten = Mäher fährt.
• Antriebsschaltbügel loslassen = Mäher bleibt stehen (0-Stellung).

HINWEIS

Die Hinterräder klicken, wenn der Mäher bei ausgeschaltetem Motor vorwärts geschoben wird.

Geschwindigkeitseinstellung (Abbildung H)

WICHTIG

Die Geschwindigkeitseinstellung darf nur bei laufendem Motor vorgenommen werden, um Beschädigungen zu vermeiden!

Die Fahrgeschwindigkeit wird mit dem Hebel der Variobetätigung eingestellt.

• Den Hebel (1) zum ausrasten zuerst nach unten drücken und dann durch Verstellen in beide Richtungen die gewünschte Fahrgeschwindigkeit einstellen (2).
  Der Hebel rastet in der nächstliegenden neuen Position wieder selbsttätig ein.
• Stellung „Hase“ = schnell (max. Geschwindigkeit).
• Stellung „Schildkröte“ = langsam (min. Geschwindigkeit).

HINWEIS

Mähen mit zu hoher Geschwindigkeit führt zu schlechtem Schnittbild bzw. Fangergebnis. Geschwindigkeit immer den Gegebenheiten anpassen. Bei längeren Grasabschnitten sollte eine langsamere Fahrgeschwindigkeit gewählt werden.

14 MÄHBETRIEB

Mähen an Hanglagen

Sicherheitshinweis!

Symbolerklärung siehe Tabelle Seite 3

ACHTUNG

Der Mäher kann an Böschungen und Hängen mit einer Steigung von bis zu 46% (25° Neigung) eingesetzt werden. Darüber hinausgehende Schräglagen können zu Motorschäden führen.

Aus Sicherheitsgründen empfehlen wir Ihnen aber dringend, dieses theoretische Leistungspotential nicht auszuschöpfen. Achten Sie immer auf Ihren sicheren Stand. Grundsätzlich sollten handgeführte Rasenmäher bei Steigungen von mehr als 26% (15° Neigung) nicht eingesetzt werden. Es droht der Verlust der Standfestigkeit!

Ölstandkontrolle

Vor jedem Mähen Ölstand überprüfen Y1. Niemals den Motor mit zu wenig oder zu viel Öl laufen lassen. Es könnten irreparable Schäden auftreten.

Prüfung der Betriebssicherheit

Der Rasenmäher ist mit einer Motorstopp-Vorrichtung ausgestattet.

Vor jedem Mähen prüfen, ob der Sicherheitsschaltbügel Motorstopp einwandfrei funktioniert. Wenn der Schaltbügel losgelassen wird, müssen Motor und Messerbalken innerhalb von drei Sekunden zum Stillstand kommen.

Der Bügel muss nach dem Loslassen auf jeden Fall wieder in die im Bild „Beschreibung der Bauteile“ gezeigte Position zurückspringen.

Sollte dies nicht der Fall sein, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich.

Verletzungsgefahr!

Ist die Nachlaufzeit des Messers größer, das Gerät nicht mehr verwenden und zu einer autorisierten Fachwerkstatt bringen.

Messen der Nachlaufzeit

Nach dem Starten des Verbrennungsmotors dreht sich das Messer und ein Windgeräusch ist hörbar.

Die Nachlaufzeit entspricht der Dauer des Windgeräusches nach dem Abstellen des Verbrennungsmotors, sie kann mit einer Stoppuhr gemessen werden.

Sicherheits- und Schutzeinrichtungen der Maschine dürfen nicht manipuliert oder deaktiviert werden!

Auch die einwandfreie Funktion des Fahrantriebsschaltbügels ist vor jedem Mähen zu prüfen. Wenn der Fahrantriebsschaltbügel losgelassen wird, muss die Maschine sofort zum Stillstand kommen. Sollte dies nicht der Fall sein, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich.

Darauf achten, dass alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht beschädigt sind!

Zur Vermeidung einer Gefährdung vor jedem Mähen den Zustand und festen Sitz des Messers prüfen. Die Messerbefestigungsschraube muss immer von einer autorisierten Fachwerkstatt angezogen werden. Wenn die Messerschraube zu fest oder zu locker angezogen wird, können Messerkupplung und Messerbalken beschädigt werden oder sich lösen, was zu schweren Verletzungen führen kann. Ein abgenutztes oder beschädigtes Messer muss unbedingt ersetzt werden. (siehe hierzu Kapitel „Wartung des Messerbalkens“).

Alle 10 Betriebsstunden die Messerkupplung auf Verschleiß und Sitz prüfen. Außerdem Schrauben und Muttern des Gerätes auf festen Sitz prüfen und gegebenenfalls nachziehen!

Auf festen Sitz des Zündkerzensteckers achten! Gefährdung: elektrischer Schlag. Kerzenstecker niemals bei laufendem Motor abziehen! Gefährdung: elektrischer Schlag. Kerzenstecker nur bei abgekühltem Motor abziehen! Verbrennungsgefahr. Bei Blockierung des Mähwerks, z.B. durch Auffahren auf ein Hindernis, durch eine autorisierte Fachwerkstatt prüfen lassen, ob Teile des Mähers beschädigt oder verformt sind. Auch die möglicherweise notwendigen Reparaturen immer von einer autorisierten Fachwerkstatt ausführen lassen.

Falls die Maschine anfängt, ungewöhnlich stark zu vibrieren oder ungewöhnliche Geräusche zu machen, ist eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich.

Zeitliche Einschränkungen

In Deutschland ist der zeitliche Betrieb von Rasenmähem in der „32. Verordnung zur Durchführung des Bundes-Immissionsschutzgesetzes (32. BlmSch-V)“ geregelt. Darüber hinaus sind regionale Einschränkungen möglich (z.B. zum Schutze der Mittagsruhe), über die Ihnen die zuständige kommunale Behörde Auskunft geben kann.

Tipps zur Rasenpflege

Mähen (Abbildung M)

WARNUNG

Entfernen Sie vor jedem Schnitt alle Fremdkörper (Steine, Holz, Äste usw.) vom Rasen; achten Sie aber trotzdem auch während des Mähens noch auf herumliegende Gegenstände.

Eine Einweisung zum Thema Rasenpflege erhalten Sie auf Anfrage von Ihrem Händler. Informationen und Hinweise zum Mähen finden Sie auch auf der Homepage des Herstellers.

Mulchen

Was versteht man unter Mulchen?

Beim Mulchen wird der Rasen geschnitten und die abgeschnittenen Halme gleichzeitig durch das spezielle Mulchmesser mehrfach zerkleinert. Dieses Mulchmesser richtet die Grashalme auf und schneidet die Halme in sehr kurze Stücke, die dann gleichmäßig auf der Rasenfläche verteilt werden.

Die Grasabschnitte können nun schneller austrocknen und verrotten, wodurch die Humusbildung gefördert wird. Der Boden wird so auf natürliche Weise gedüngt und auch noch vor Austrocknung geschützt.

Das Aufsammeln und Entsorgen des Schnittgutes entfällt. Das Mulchkonzept unterstützt somit wesentlich den ökologischen Kreislauf.

Wie erreicht man einen perfekten Rasenschnitt?

Beim Einsatz des Mulchmähers sollte die zu schneidende Grashöhe 10 cm möglichst nicht übersteigen. In einem Arbeitsgang wird nun maximal 1/3 der Grashöhe herunter geschnitten. Wenn kein positives Ergebnis erreicht wird, muss gegebenenfalls zweimal hintereinander gemulcht werden.

Je nach Rasensorte und Wachstumsintensität sollte regelmäßig gemäht werden. Mulchen erfordert gerade in der starken Wachstumsphase häufigeres Mähen als das traditionelle Aufsammeln, da sonst diese Drittelregel schwer einzuhalten ist.

Um ein optimales Mulchergebnis zu erreichen, sollten Sie beim Mulchen im Vergleich zum traditionellen Mähen die Geschwindigkeit der Maschine senken, um dem Gras Zeit zu geben, länger im Mähwerk zu verbleiben und dadurch mehrfach geschnitten zu werden.

Das beste Schnittbild und Ergebnis wird auf einem trocknen Rasen erzielt, da nasser Rasen durch die kurzen Grasabschnitte schnell verklebt und verklumpt. Diese Grasklumpen bilden Fäulnis und Schimmel und behindern den gewünschten ökologischen Kreislauf.

Muss der Rasen trotzdem einmal in sehr feuchtem, nassen Zustand gemäht werden, müssen die Grasabschnitte kürzer sein, d.h. die Schnitthöhe muss um 1-2 Stufen höher eingestellt sein, als bei trockenem Rasen.

Sie werden merken, dass Sie bei der Beachtung dieser einfachen Regeln einen gesunden Rasen erhalten und sich die Grünschnittentsorgung sparen.

15 WARTUNGSINTERVALLE

WICHTIG

Vermeiden Sie Schäden! Unter extremen bzw. außergewöhnlichen Bedingungen sind ggf. kürzere Wartungszeiträume als unten angegeben erforderlich. Falls Sie Mängel feststellen, wenden Sie sich bitte an eine autorisierte Fachwerkstatt.

Routinewartungen an der Maschine entsprechend den nachfolgenden Wartungsintervallen durchführen.

Die folgenden Wartungsintervalle müssen zusätzlich zu den in dieser Betriebsanleitung aufgeführten Wartungsarbeiten durchgeführt werden.

Vor der ersten Inbetriebnahme

• Den Ölstand prüfen Y1.
• Alle Verschraubungen auf festen Sitz prüfen.
  • Die Messerschraube prüfen und gegebenenfalls von einer autorisierten Fachwerkstatt festziehen lassen.
• Prüfen, ob der Sicherheitsschaltbügel Motorstopp einwandfrei funktioniert.
• Prüfen, ob der Fahrantriebsschaltbügel einwandfrei funktioniert (modellabhängig).
• Prüfen, ob alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht beschädigt sind.

Vor jedem Betrieb

• Rasenfläche überprüfen und alle Fremdkörper entfernen.
• Bereich des Begrenzungskabels prüfen (falls auch ein automatischer Mäher zur Rasenpflege eingesetzt wird).
• Den Ölstand prüfen Y1
• Zustand und festen Sitz des Messers prüfen, die Messerschraube gegebenenfalls von einer autorisierten Fachwerkstatt festziehen lassen.
• Prüfen, ob der Sicherheitsschaltbügel Motorstopp einwandfrei funktioniert.
• Prüfen, ob der Fahrantriebsschaltbügel einwandfrei funktioniert (modellabhängig).
• Prüfen, ob alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht beschädigt sind.

Alle 10 Betriebsstunden

- Alle Verschraubungen auf festen Sitz prüfen.

- Messerkupplung auf Verschleiß und Sitz prüfen.

Nach jedem Betrieb

• Den Mäher reinigen.
• Das Messer auf Schäden und Verschleiß überprüfen.

Alle 15-20 Betriebsstunden oder jährlich

• Die Lager der Räder fetten.

Alle 25 Betriebsstunden oder jährlich

• Zündkerze reinigen und Elektrodenabstand einstellen Y
- Antriebswellen-Nabenbuchsen schmieren lassen.

Alle 50 Betriebsstunden oder jährlich

• Luftfilter-Papiereinsatz reinigen W.

- Vorfilter reinigen W.

• Die Vorderradlagerung schmieren (JS63 VARIO C).

Bei der Jahresinspektion

• Luftfilter-Papiereinsatz austauschen lassen W
  • Vorfilter austauschen lassen W
  • Zündkerze austauschen lassen Y
• Das Getriebe und den Bereich unter der Riemenabdeckung reinigen lassen.
• Alle Bowdenzüge prüfen und ggf. einstellen lassen.

16 PFLEGE UND WARTUNG DES MÄHERS

Regelmäßige Pflege ist die beste Garantie für eine lange Lebensdauer und störungsfreien Betrieb! Ungenügende Wartung Ihres Gerätes führt zu sicherheitsrelevanten Mängeln!

Verwenden Sie nur Originalersatzteile, denn nur diese bürgen für Sicherheit und Qualität!

Symbolerklärung siehe

Tabelle Seite 3

Reinigung (Abbildung O)

WICHTIG

Zu Reinigungs- und Wartungsarbeiten den Mäher vorne

hochkippen O (Zündkerze nach oben). Sollte es notwendig sein, den Mäher doch mal auf die Seite zu legen, dann auf die Auspuffseite legen und in keinem Fall auf die Vergaserseite, da sonst Startschwierigkeiten auftreten könnten. In angehobenem Zustand den Mäher sichern!

ACHTUNG

Beim Hochkippen oder auf die Seite legen darauf achten, dass kein Öl oder Benzin austritt. Feuergefahr!

Schmutz und Grasreste direkt nach dem Mähen entfernen. Zur Reinigung Bürste oder Lappen verwenden.

Den Messerbalken nicht drehen, da sonst Motoröl in den Vergaser/Luftfilter gepumpt wird und Startschwierigkeiten auftreten können.

WICHTIG

Niemals mit Hochdruckreiniger oder normalem Wasserstrahl den

Antriebsbereich, Motorteile (wie Zündanlage, Vergaser, usw.) Dichtungen und

Lagerstellen reinigen. Beschädigungen bzw. teure Reparaturen können die Folge sein.

Umklappen des Führungsholmes (Abbildung B4 + C4 + D4)

• Den Startseilgriff aus der Halterung nehmen.
• Die Griffmutter (A) auf jeder Seite um 25 mm (1 in.) lösen. Das Holm-Oberteil (B) vorsichtig nach unten klappen B4.
• Auf beiden Seiten die Griffmutter (C) und die Flachrundschraube (D) entfernen C4.
• Den unteren Führungsholm (E) vorsichtig nach vorn absenken. Die Bowdenzüge an der Innenseite des unteren Holms entlang verlegen. Die Bowdenzüge dabei nicht einklemmen, knicken oder quetschen D4.
  – Die Flachrundschrauben und Griffmuttern an der Halterung anbringen.

VORSICHT

Beim Umlegen des Holmes zu Transport- und Lagerungszwecken kann es beim Lösen der Griffmuttern (A) B4 und nach dem Entfernen der Griffmuttern (C) und Flachrundschrauben (D) C4 zu einem unbeabsichtigten Umschlagen des Holmes kommen. Außerdem können sich Quetschstellen zwischen Holm-Unterteil, -Oberteil und Gehäuse ergeben. Es besteht Verletzungsgefahr!

WICHTIG

Darauf achten, dass die Kabel beim Auseinander- und Zusammenklappen der Führungsholme nicht eingeklemmt, gequetscht, verdreht oder überstreckt werden! Die Kabel stets an der Außenseite der Holmverbindung führen. Ein beschädigtes Kabel kann zu einem technischen Defekt des Gerätes führen.

Transport und Sicherung des Gerätes

• Soll das Gerät getragen werden, fassen Sie vorne am Stahl-Gehäuse und hinten am Radkasten an. Beachten Sie vor dem Heben oder Tragen das Gewicht der Maschine (siehe Kapitel „Technische Daten“). Das Heben von hohen Gewichten kann zu gesundheitlichen Problemen führen. Wir empfehlen, das Gerät immer mit mindestens zwei Personen zu heben oder tragen.
• Das Gerät auf allen 4 Rädern stehend transportieren, um Kraftstoffverlust, Beschädigungen des Gerätes und Verletzungen von Personen zu vermeiden.
• Das Transportmittel auf ebenem Boden parken, damit das Gerät nicht wegrollen kann, bevor es gesichert wird.
• Das Gerät mit zugelassenen Ladungssicherungsmitteln (z.B. Zurrgurte mit Spannelement) auf oder im Fahrzeug sicher befestigen. Zurrgurte sind Gurtbänder aus synthetischen Fasern. Jeder Zurrgurt ist mit einem Etikett gekennzeichnet. Das Etikett enthält wichtige Angaben zur Verwendung. Die Hinweise dieses Etiketts bei der Benutzung des Zurrgurtes sind zu beachten.
• Bei Ladegütern, die rollen können, wird das Direktzurren mit vier Spanngurten empfohlen. Sichern Sie das Gerät an den Rädern so, dass es sich während der Fahrt nicht bewegt.

ACHTUNG

Die Gurte nicht zu fest anziehen. Ein zu starkes Fixieren des Gerätes kann zu Beschädigungen führen.

Wartung des Messerbalkens

Ein scharfes Messer garantiert optimale Schnittleistung. Prüfen Sie vor jedem Mähen den Zustand und festen Sitz des Messers. Die Messerbefestigungsschraube muss immer von einer autorisierten Fachwerkstatt angezogen werden. Wenn die Messerschraube zu fest oder zu locker angezogen wird, können Messerkupplung und Messerbalken beschädigt werden oder sich lösen, was zu schweren Verletzungen führen kann. Ein abgenutztes oder beschädigtes Messer muss unbedingt ersetzt werden.

Nachschleifen und Auswuchten des Messerbalkens

WARNUNG

Das Nachschleifen und Auswuchten des Messerbalkens muss von einer autorisierten Fachwerkstatt durchgeführt werden. Ein unsachgemäß geschliffenes und nicht ausgewuchtetes Messer kann starke Vibrationen verursachen und den Rasenmäher beschädigen.

Auswechseln des Messerbalkens

WARNUNG

Das Auswechseln des Messerbalkens muss von einer autorisierten Fachwerkstatt durchgeführt werden. Durch eine falsch zusammengebaute Messerkupplung oder durch eine zu fest oder zu locker angezogene Messerschraube kann sich der Messerbalken lösen, was zu schweren Verletzungen führen kann.

• Bei Ersatz nur Original-Messerbalken verwenden. Nicht gleichwertige Ersatzteile können die Maschine beschädigen und Ihre Sicherheit gefährden.
• Ersatz-Messerbalken müssen dauerhaft mit dem Namen und/oder Firmen-Kennzeichen des Herstellers oder Lieferanten und der Teile-Nr. gekennzeichnet sein.

Wartung der Vorderräder

Einmal jährlich oder alle 15-20 Betriebsstunden die Lager der Räder fetten.

• Mit einem Steckschlüssel die Sechskantmutter lösen, Scheibe und Räder abziehen.
• Nachdem die Lager mit einem Wälzlagerfett „KAJO-Langzeitfett LZR 2“ gefettet wurden, die Räder aufschieben, Scheibe aufsetzen, mit Sechskantmutter befestigen und soweit festziehen, dass die Räder sich noch leicht aber spielfrei drehen lassen.

Wartung des Hinterradantriebs (Abbildung R)

Einmal jährlich oder alle 15-20 Betriebsstunden die Lager der Räder fetten.

– Die Antriebsräder nach Lösen der Mutter und Entfernen der Scheibe von der Radachse abziehen.

• Schmutz und Fettreste von der Radabdeckung, dem Freilaufritzel auf der Getriebewelle und dem Antriebsritzel an der Radinnenseite entfernen.

HINWEIS

Das Freilaufritzel nicht von der Getriebewelle abziehen!

• Das Ritzelpaar (Freilaufritzel und Antriebsritzel im Rad) mit dem Wälzlagerfett „KAJO-Langzeitfett LZR 2" ringsherum so einfetten, dass die Zahnzwischenräume vollständig gefüllt sind.
• Beim Aufstecken des Antriebsrades darauf achten, dass die Ritzel ineinander greifen, evtl. das Rad auf der Achse leicht verdrehen.
• Scheibe aufsetzen, mit Sechskantmutter befestigen und soweit festziehen, dass die Räder sich noch leicht aber spielfrei drehen lassen.

Vorderradlagerung schmieren (JS63 VARIO C) (Abbildung E4)

– Die Öffnung der Vorderradlagerung (A) mit Mehrzweckschmierfett schmieren.

- An dem anderen Vorderrad wiederholen.

Vorderradarretierungsstift reinigen (JS63 VARIO C) (Abbildung F4 + G4)

– Die Abdeckung (A) am Vorderrad entfernen F4.
- Den Schmutz von Stift und Feder (B) entfernen G4.
– Die Abdeckung anbringen.

Wartung des Antriebs

Das

• Prüfen und Einstellen des Antrieb-Bowdenzuges,
  – Reinigen des Antriebkeilriemens und Getriebebereichs,
• Nachstellen, Prüfen und Auswechseln des Antriebkeilriemens nur von einer Fachwerkstatt ausführen lassen.

Lagerung des Mähers

• Alle abgenutzten oder beschädigten Teile reparieren. Teile nach Bedarf ersetzen. Lockere Befestigungsteile festziehen.
• Gras und Ablagerungen von der Maschine entfernen.
  – Die Unterseite des Mähwerks säubern: Gras und Schmutz entfernen.
• Schadstellen an Metallflächen ausbessern, um Korrosion vorzubeugen.
  – Die Schmierstellen schmieren.
• Motor zum Überwintern (oder längerem Nichtgebrauch)vorbereiten.
  Das Gerät immer in sauberem Zustand in einem geschlossenen, trockenen Raum und für Kinder nicht erreichbar, abstellen.

17 WARTUNG DES MOTORS

Sicherheitshinweis! Symbolerklärung siehe Tabelle Seite 3

WARNUNG

Verletzungen vermeiden! Motorabgase enthalten Kohlenmonoxid und können ernsthafte Erkrankungen oder Tod zur Folge haben.

Den Motor nicht in geschlossenen Räumen, wie Garagen, betreiben, auch dann nicht, wenn Türen und Fenster geöffnet sind. Die Maschine ins Freie bewegen, bevor der Motor angelassen wird.

WICHTIG

Zu Reinigungs- und Wartungsarbeiten den Motor und/oder Mäher vorne hochkippen O (Zündkerze nach oben). Sollte es notwendig sein, den Motor/Mäher doch mal auf die Seite zu legen, dann auf die Auspuffseite legen und in keinem Fall auf die Vergaserseite, da sonst Startschwierigkeiten auftreten könnten. In angehobenem Zustand den Mäher sichern!

ACHTUNG

Beim Kippen oder auf die Seite legen darauf achten, dass kein Öl oder Benzin austritt. Feuergefahr!

Die regelmäßige Ausführung der vorgeschriebenen Wartungs- und Pflegearbeiten sind die Voraussetzung für eine dauerhafte und störungsfreie Funktion des Motors und außerdem Grundvoraussetzung für Garantieansprüche.

Den Motor vor allem äußerlich stets sauber halten, besonders der Schalldämpfer- und Zylinderbereich muss immer frei von Fremdkörpern sein (z.B. Grasreste). Auspuff und Motor erreichen im Betrieb sehr hohe Temperaturen. Brennbare Fremdkörper wie Laub, Gras usw. können sich entzünden.

Auch eine einwandfreie Kühlung ist nur gewährleistet, wenn die Zylinderrippen stets sauber sind.

WICHTIG

Den Motor niemals mit Hochdruckreiniger oder normalem Wasserstrahl reinigen. Beschädigungen bzw. teure Reparaturen können die Folge sein.

Motor-Kühlrippen reinigen

WICHTIG

Schäden vermeiden! Die Kühlrippen sauber halten, da sonst der Motor überhitzen kann.

• Den Mäher auf ebenem Boden parken und den Motor abstellen.
• Den Motor abkühlen lassen.
• Den Zündkerzenstecker abziehen.
  – Die Kühlrippen mit einer Bürste oder einem Lappen reinigen.

Ölwechsel

Vor jedem Einsatz den Ölstand kontrollieren und bei Bedarf Öl nachfüllen (siehe „Ölstand prüfen“ und „Öl einfüllen“, Abbildung Y1).

Ein Ölwechsel ist nicht erforderlich. Wenn Sie jedoch das Öl wechseln möchten, befolgen Sie bitte die nachstehenden Anweisungen.

HINWEIS

Aus Umweltschutzgründen empfehlen wir, den Ölwechsel von einer Fachwerkstatt durchführen zu lassen.

Öl wechseln

• Bevor der Motor oder das Gerät zum Ölablassen gekippt werden, den Benzintank entleeren und den Motor so lange laufen lassen, bis er wegen Kraftstoffmangel stehen bleibt.
• Motor abstellen und Zündkerzenstecker abziehen.
• Das Öl wechseln, solange der Motor warm ist.
  – Zum Ölwechsel den Mess-Stab aus dem Öleinfüllstutzen entfernen.
• Den Mäher so zur Seite legen, dass die Zündkerzenseite oben ist und das Altöl in ein Auffanggefäß abfließt.
  Altöl nicht ins Kanalnetz oder Erdreich ablassen, sondern gemäß den örtlichen Bestimmungen entsorgen.
• Den Mäher gerade stellen und am Stutzen Markenöl (Menge und Qualität siehe technische Daten) einfüllen. Den Mess-Stab einschrauben und Ölstand kontrollieren (siehe „Ölstand prüfen“ und „Öl einfüllen“, Abbildung Y1)! Bei ordnungsgemäßem Ölstand Ölmess-Stab einsetzen und festdrehen.

Kraftstoff nachfüllen

WICHTIG

Schäden vermeiden! Schmutz und Wasser im Kraftstoff können Motorschäden verursachen.

Die Kraftstofftanköffnung von Schmutz und Ablagerungen befreien.

Sauberen, frischen, bleifreien Kraftstoff verwenden.

Den Kraftstofftank am Ende jedes Arbeitstages auffüllen, um die Bildung von Kondensat zu verhindern.

- Den Motor abstellen. Den Motor vor dem Auftanken einige Minuten lang abkühlen lassen.

- Schnittgut und anderen Schmutz vom Tank entfernen.

- Den Tankdeckel abschrauben.

- Den Tank nur bis zur Unterkante des Einfüllstutzens mit frischem Kraftstoff auffüllen.

- Den Tankdeckel wieder anbringen.

Reinigen bzw. Austausch des Luftfilters (Abbildung W)

WICHTIG

Niemals den Motor mit abgenommenem Luftfilter starten oder laufen lassen.

– Die Mutter (1) am Luftfilterdeckel (2) lösen und die Abdeckung entfernen.

- Den Vorfilter (3) und Papierfiltereinsatz (4) herausnehmen.

- Papierfiltereinsatz alle 50 Betriebsstunden reinigen. Bei leichter Verschmutzung auf einer glatten Fläche vorsichtig ausklopfen. Bei starker Verschmutzung oder Beschädigung erneuern. Papierfilter nicht auswaschen, nicht mit Druckluft ausblasen und nicht einölen.

- Den Vorfilter alle 50 Betriebsstunden reinigen.

Vorfilter in warmem Wasser mit flüssigem Reinigungsmittel waschen, gründlich in sauberem Wasser ausspülen, überschüssiges Wasser ausdrücken und an der Luft gründlich trocknen lassen. Den Vorfilter nicht ölen.

- Den trocknen Vorfilter auf den Papierfiltereinsatz schieben und beide in der Luftfilterplatte (5) einsetzen. Sicherstellen, dass der Luftfilter fest in der Platte sitzt.

- Die Abdeckung (2) auf den Luftfilter aufsetzen und mit der Mutter (1) fest an der Luftfilterplatte (5) befestigen.

Bei ungünstigen Einsatzbedingungen (starke Staubentwicklung) ist die Reinigung nach jedem Mähen erforderlich. Papierfiltereinsatz und Vorfilter jährlich oder alle 200 Betriebsstunden ersetzen.

(Bestell-Nr. Filtereinsatz und Vorfilter siehe Original-Ersatzteile und Zubehör)

Kontrolle der Zündkerze (Abbildung Y)

Zur Verschleißprüfung den Zündkerzenstecker abziehen und die Zündkerze herausschrauben. Ist die Elektrode stark abgenutzt, muss die Zündkerze in jedem Fall ersetzt werden (Bestell-Nr. siehe Original-Ersatzteile und Zubehör).

Anderenfalls genügt es, die Kerze mit einer Stahlbürste zu reinigen und den Elektrodenabstand auf 0,5 mm einzustellen. Die Zündkerze (auf Dichtring achten) von Hand in den Motor einschrauben und mit dem Steckschlüssel handfest anziehen. Kerzenstecker aufdrücken. Zündkerze jährlich austauschen.

Vorschriftsmäßiges Überwintern des Motors (oder längerer Nichtgebrauch)

• Benzintank entleeren und Motor solange laufen lassen, bis er wegen Kraftstoffmangel stehen bleibt.
• Motor abstellen und Zündkerzenstecker abziehen.
• Solange der Motor noch warm ist, Öl ablassen. Frisches Öl (Menge und Qualität siehe technische Daten) einfüllen.
• Gras und Mähgutablagerungen von Zylinder und Zylinderrippen, unter der Motorabdeckhaube und um den Schalldämpfer herum beseitigen.
• Das Gerät immer in sauberem Zustand in einem geschlossenen, trockenen Raum und für Kinder nicht erreichbar, aufbewahren.

18 STÖRUNGSURSACHEN UND DEREN BESEITIGUNG

Störungen Mögliche Ursachen Beseitigung
Motor springt nicht an	Schaltbügel nicht umgeklappt.	Schaltbügel auf das Holmoberteil drücken D.
	Kraftstofftank leer. Sauberen und frischen Kraftstoff nachtanken.
	Zündkerzenstecker lose.	Kerzenstecker aufdrücken oder von einer autorisierten Fachwerkstatt prüfen lassen.
	Zündkerze defekt bzw. verschmutzt oder Elektroden abgebrannt.	Zündkerze ersetzen bzw. reinigen, Elektrodenabstand auf 0,5 mm einstellen Y.
	Motor bekommt zu viel Benzin (Zündkerze nass).	Von einer autorisierten Fachwerkstatt prüfen lassen.
	Luftfilter verschmutzt.	Luftfiltereinsatz reinigen bzw. erneuern W.
Motorleistung lässt nach	Luftfilter verschmutzt. Luftfiltereinsatz reinigen bzw. erneuern W.
	Zündkerze verrußt. Von einer autorisierten Fachwerkstatt prüfen lassen.
	Kraftstoff überaltert oder verschmutzt	Benzintank entleeren und frischen Kraftstoff einfüllen.
Motor läuft unregelmäßig	Luftfilter verschmutzt.	Luftfiltereinsatz reinigen bzw. erneuern W.
	Zündkerze verrußt. Von einer autorisierten Fachwerkstatt prüfen lassen.
	Motor-Kühlrippen verschmutzt	Motor-Kühlrippen reinigen.
		Von einer autorisierten Fachwerkstatt prüfen lassen.
Starke Erschütterungen (Vibrieren)		Von einer autorisierten Fachwerkstatt prüfen lassen.
Fahrgeschwindigkeit kann nicht reguliert werden		Von einer autorisierten Fachwerkstatt prüfen lassen.
Mäher fährt nicht	Fahrantriebsschaltbügel nicht gezogen.	Fahrantriebsschaltbügel ziehen G.

DE

		Von einer autorisierten Fachwerkstatt prüfen lassen.
Mäher fährt nicht am Hang (Kupplung rutscht)	Vorspannung der Bowdenzugfeder zu gering	Antriebsbowdenzug von einer autorisierten Fachwerkstatt einstellen lassen.
Schnitt unsauber, Rasen wird gelb	Messerbalken stumpf. Von einer autorisierten Fachwerkstatt nachschleifen und auswuchten lassen.
	Schnitthöhe zu niedrig. Größere Schnitthöhe einstellen U3 + V3 .
	Motordrehzahl zu gering.	Von einer autorisierten Fachwerkstatt prüfen lassen.
	Mähen mit zu hoher Geschwindigkeit.	Mähgeschwindigkeit anpassen, gegebenenfalls Fahrantrieb ausschalten.
	Mähbahnen nicht genügend überlappt.	Bei hohem Gras müssen die Mähbahnen u. U. weiter überlappen.
	Rasen verfilzt.	Durch Einsatz eines Vertikutierers kann spürbare Verbesserung erzielt werden.
Das gemulchte Gras sieht schlecht aus: Klumpen, übermäßige Schnittgutmengen, grober Schnitt	Messerbalken stumpf. Von einer autorisierten Fachwerkstatt nachschleifen und auswuchten lassen.
	Mulchregel nicht befolgt (max. 1/3 der Grashöhe schneiden; die zu schneidende Grashöhe muss niedriger als 10 cm sein)	Größere Schnitthöhe einstellen U3 + V3 .
	Fahrgeschwindigkeit zu hoch.	Fahrgeschwindigkeit anpassen, gegebenenfalls Fahrantrieb ausschalten.
	Grasansammlung unter dem Mähwerk.	Größere Schnitthöhe einstellen U3 + V3 .
	Mähbahnen nicht genügend überlappt.	Bei hohem Gras müssen die Mähbahnen u. U. weiter überlappen.
	Gras ist feucht. Größere Schnitthöhe einstellen U3 + V3 .Rasen trocknen lassen.
Auswurf verstopft	Motordrehzahl zu gering.	Von einer autorisierten Fachwerkstatt prüfen lassen.
	Zu niedrige Schnitthöhe bei zu hohem Gras.	Größere Schnitthöhe einstellen U3 + V3 .
	Mähen mit zu hoher Geschwindigkeit.	Mähgeschwindigkeit anpassen, gegebenenfalls Fahrantrieb ausschalten.
	Gras ist feucht. Rasen trocknen lassen.
Vorderräder verriegeln nicht (JS63 VARIO C)	Der Vorderrad-Verriegelungshebel ist in der entriegelten Stellung.	Den Vorderrad-Verriegelungshebel in die verriegelte Stellung zurückziehen T3 .
	Der Mäher befindet sich auf ebenem Boden.	Den Mäher in den Garten schieben.
	Vorderradarretierungs-stift verschmutzt.	Den Stift im Vorderradge-häuse reinigen F4 + G4 .
Mäher dreht sich beim Mähen am Hang bergabwärts (JS63 VARIO C)	Vorderräder nicht verriegelt.	Vorderräder verriegeln T3 .
Mäher bewegt sich nicht in gerader Linle; Mäher folgt Hügeln und Gräben im Boden (JS63 VARIO C)	Vorderräder nicht verriegelt.	Vorderräder verriegeln T3 .

Vorderräder bewegen sich schleppend, wenn der Mäher zurückgezogen wird (JS63 VARIO C)

Vorderräder nicht verriegelt.

Vorderräder verriegeln T3 .

Bei Störungen und Defekten, die hier nicht angeführt sind, wenden Sie sich bitte an die nächste autorisierte Fachwerkstatt.

Reparaturen, die Fachkenntnis erfordern, sollten Sie nur von einem Fachmann durchführen lassen. Ihre autorisierte Fachwerkstatt hilft Ihnen ebenfalls gerne, falls Sie die hier beschriebenen Wartungsarbeiten nicht selbst durchführen wollen.

19 TECHNISCHE DATEN

Motor

Motor B&S 4-Takt-Motor, 850E I/C
Hubraum 190 cm	3
Drehzahl 2800 min	-1
Nennleistung 3,2 kW
Elektrodenabstand 0,5 mm
Kraftstoff Bleifreier Standard-Kraftstoff, mit max.10% Ethanol
Tankinhalt ca. 1 Liter
Schmieröl SAE 30, SAE 10W30, SAE 5W30 oder ähnliches Markenöl Mindestqualität SF
Ölmenge 0,5 - 0,6 Liter

Mäher

Gehäuse	Stahl
Schnittbreite	530 mm
Schnitthöhen	pro Achse, 7x20 - 97 mm
Führungsholm höhenverstellbar 3-fach
Fahrgeschwindigkeit	2,5 – 5,2 km/h
Gewicht	37,5 kg (JS63 VARIO)40,5 kg (JS63 VARIO C)
Länge	1650 mm (JS63 VARIO)1680 mm (JS63 VARIO C)
Breite	570 mm
Höhe	945 mm
Räder vorn / hinten	∅ 210 mm / ∅ 210 mm
Lagerung vorn	Konuskugellager
Lagerung hinten	Nadellager

Schallleistungspegel

Garantierter Schallleistungspegel; gemessen nach 2000/14/EG L

wa = 96 dB(A)

Schalldruckpegel

Emissions-Schalldruckpegel am Bedienerplatz; gemessen nach EN ISO 5395-2	LpA = 80 dB(A)
Messunsicherheiten; nach ISO 4871	1,5 dB

Schwingungen

Schwingungen am Führungsholm; gemessen nach EN ISO 5395-2	aHW = 3,6 m/s2
Messunsicherheiten; nach EN 12096	1,8 m/s2

20 ORIGINAL-ERSATZTEILE UND ZUBEHÖR

Wälzlagerfett SAA11300

Zündkerze M78543

Luftfiltereinsatz MIU12718

Vorfilter MIU12719

Messerbalken Das Auswechseln des Messerbalkens istaus Sicherheitsgründen nur von einer autorisierten Fachwerkstatt auszuführen. Diese Fachwerkstatt verfügt auch über die entsprechende Ersatzteilnummer des Messerbalkens.

1 INTRODUCTION 2

19 Technische gegevens....12

Motor 12

Maaier 12

Geluidsvermogen 12

8 VOORBEREIDENDE WERKZAAMHEDEN

19 TECHNISCHE GEGEVENS

Motor

Motor B&S 4-takt-motor, 850E I/C
Cilinderinhoud 190 cm	3
Toerental 2800 min	-1
Apparaatvermogen 3,2 kW
Afstand elektroden 0,5 mm
Brandstof Loodvrije standaard brandstof, met	max. 10% ethanol

SABO-Maschinenfabrik GmbH, Auf dem Höchsten 22, D-51645 Gummersbach Deutschland / Allemagne / Germany / Duitsland / Alemania / Germania

Die nachstehend genannte Person erklärt, dass / La personne nommée ci-dessous a déclaré que / The person named below declares that / De onderstaande persoon verklaart dat / La persona abajo mencionada declara que / La persona di seguito nominata dichiara che:

Maschinentyp	Type d'appareil Machine Type Machine type Tipo de máquina Modello macchina
Handgeführter Rasenmäher (WBM)	Tondeuse poussée (WBM)	Walk Behind Mower (WBM)	Walk-behind grasmaaier (WBM)	Cortacésped de empuje (WBM)	tagliaerba con conducente a piedi (WBM)
Modell Modèle Model Model Modelo Modello
JS63 VARIO
Seriennummer	Numéro de série	Serial number	Serienummer	Número de serie	Numero di serie
SA222019

alle relevanten Bestimmungen und wesentlichen Anforderungen der folgenden Richtlinien erfüllt: replit toutes les garanties pertinentes et toutes les exigences essentielles des directives suivantes : fulfils al relevant provisions and essential requirements of the following directives: voldoet aan alle relevante bepalingen en essentiële vereisten van de volgende richtlijnen: cumple todas las disposiciones relevantes y todos los requisitos esenciales de las siguientes directivas: soddisfa le relative condizioni e i requisiti essenziali di cui alle seguenti direttive:

RICHTLINIE / DIRECTIVE / DIRECTIVE / RICHTLIJN / DIRECTIVA / DIRETTIVA	NUMMER / NUMERO / NUMBER / NUMMER / NÚMERO / NUMERO	ZERTIFIZIERUNGSMETHODE / METHODE DE CERTIFICATION / CERTIFICATION METHOD / CERTIFICATIMETHODE / MÉTODO DE CERTIFICACIÓN / METODO DI CERTIFICAZIONE
Maschinenrichtlinie / Directive relative aux machines / Machinery Directive / Machinerichtlijn / Directiva de máquinas / Direttiva sui macchinari	2006/42/EC Selbstzertifizierung / Autocertification / Self-Certification / Zelfcertificatie / Autocertificación / Autocertificazione
Richtlinie zur elektromagnetischen Verträglichkeit / Directive relative à la compatibilité électromagnétique / Electromagnetic Compatibility Directive / Richtlijn electromagnetische compatibiliteit / Directiva de compatibilidad electromagnetic / Direttiva sulla compatibilità elettromagnetica	2014/30/EC VDE GmbH, D-63069 Offenbach	EU Kenn-Nummer 0366 Numéro d'identification UE 0366 EU-Ident. Number 0366 EU-kengetal 0366 Número de identificación de la UE 0366 No. di riferimento UE 0366
RoHS-Richtlinie / Directive RoHS / RoHS Directive / RoHS-Richtlijn / Directiva RoHS / Direttiva RoHS	2011/65/EC Selbstzertifizierung / Autocertification / Self-Certification / Zelfcertificatie / Autocertificación / Autocertificazione
Geräuschrichtlinie Directive relative au bruit Noise Directive Geluidsrichtlijn Directiva de emisiones sonoras Direttiva sui rumori	2000/14/EC (Anhang VI.) 2000/14/EC (Annexe VI.) 2000/14/EC (Annex VI.) 2000/14/EC (bijlage VI.) 2000/14/EC (anexo VI.) 2000/14/EC (Appendice VI.)	Zertifizierung durch benannte Stelle Certification par tierce partie Third-Party Certification Certificatie door derde partijen Certificación por terceros Certificazione da parte di terzi
		Benannte Stelle / Organisme notifié / Notified Body / Geregistreerde Instantie / Organismo notificado / Ente notificato
		DPLF, D-64823 Groß-Umstadt EU Kenn-Nummer 0363, Numéro d'identification UE 0363, EU-Ident. Number 0363, EU-kengetal 0363, Número de identificación de la UE 0363, No. di riferimento UE 0363

Gemessener Schallleistungspegel / Niveau de puissance acoustique mesuré / Measured Sound Power Level / Gemeten geluidssterkteniveau / Nivel de potencia acústica determinado / Livello di potenza sonora misurato
JS63 VARIO handgeführter Rasenmäher, Schnittbreite 53 cmTondeuse poussée JS63 VARIO, largeur de coupe 53 cmJS63 VARIO Walk Behind Mower, cutting width 53 cmJS63 VARIO walk-behind maaier, maaibreedte 53 cmCortacésped de empuje JS63 VARIO, anchura de corte 53 cmFalciatrice con conducente a piedi JS63 VARIO, larghezza taglio 53 cm	94,6 dB(A)
Garantierter Schallleistungspegel / Niveau de puissance acoustique assuré / Guaranteed Sound Power Level /Gegarandeerd geluidssterkteniveau / Nivel de potencia acústica garantizado / Livello di potenza sonora garantito
JS63 VARIO handgeführter Rasenmäher, Schnittbreite 53 cmTondeuse poussée JS63 VARIO, largeur de coupe 53 cmJS63 VARIO Walk Behind Mower, cutting width 53 cmJS63 VARIO walk-behind maaier, maaibreedte 53 cmCortacésped de empuje JS63 VARIO. anchura de corte 53 cmFalciatrice con conducente a piedi JS63 VARIO, larghezza taglio 53 cm	96 dB(A)

Name und Anschrift der Person in der Gemeinschaft, die bevollmächtigt ist, die technischen Unterlagen zusammenzustellen:

SABO-Maschinenfabrik GmbH

Auf dem Höchsten 22

D-51645 Gummersbach

Datum der Erklärung / Date de la déclaration: 26.02.2019

Date of declaration / Datum van de verklaring:

Hersteller / Unité de fabrication: SABO-Maschinenfabrik GmbH

Manufacturing unit / Fabricage-unit: Auf dem Höchsten 22

E-Mail: [e-mail]

www.sabo-online.com

EG Konformitätserklärung / CE Déclaration de conformité / EC Declaration of Conformity / CE Verklaring van conformiteit / Declaración de conformidad CE / Dichiarazione di conformità CE

SABO-Maschinenfabrik GmbH, Auf dem Höchsten 22, D-51645 Gummersbach Deutschland / Allemagne / Germany / Duitsland / Alemania / Germania

Die nachstehend genannte Person erklärt, dass / La personne nommée ci-dessous a déclaré que / The person named below declares that / De onderstaande persoon verklaart dat / La persona abajo mencionada declara que / La persona di seguito nominata dichiara che:

Maschinentyp	Type d'appareil Machine Type Machine type Tipo de máquina Modello macchina
Handgeführter Rasenmäher (WBM)	Tondeuse poussée (WBM)	Walk Behind Mower (WBM)	Walk-behind grasmaaier (WBM)	Cortacésped de empuje (WBM)	tagliaerba con conducente a piedi (WBM)
Modell Modèle Model Modelo Modelo
JS63 VARIO C
Seriennummer	Numéro de série	Serial number	Serienummer	Número de serie	Numero di serie
SA222119

alle relevanten Bestimmungen und wesentlichen Anforderungen der folgenden Richtlinien erfüllt: reimplit toutes les garanties pertinentes et toutes les exigences essentielles des directives suivantes : fulfils al relevant provisions and essential requirements of the following directives: voldoet aan alle relevante bepalingen en essentiële vereisten van de volgende richtlijnen: cumple todas las disposiciones relevantes y todos los requisitos esenciales de las siguientes directivas: soddisfa le relative condizioni e i requisiti essenziali di cui alle seguenti direttive:

RICHTLINIE / DIRECTIVE / DIRECTIVE /RICHTLIJN / DIRECTIVA / DIRETTIVA	NUMMER / NUMERO / NUMBER /NUMMER / NÚMERO / NUMERO	ZERTIFIZIERUNGSMETHODE /METHODE DE CERTIFICATION /CERTIFICATION METHOD /CERTIFICATIMETHODE /MÉTODO DE CERTIFICACIÓN /METODO DI CERTIFICAZIONE
Maschinenrichtlinie / Directive relative aux machines /Machinery Directive / Machinerichtlijn /Directiva de máquinas / Direttiva sui macchinari	2006/42/EC Selbstzertifizierung / Autocertification /Self-Certification / Zelfcertificatie /Autocertificación / Autocertificazione
Richtlinie zur elektromagnetischen Verträglichkeit /Directive relative à la compatibilité électromagnétique /Electromagnetic Compatibility Directive /Richtlijn electromagnetische compatibiliteit /Directiva de compatibilidad electromagnetic /Direttiva sulla compatibilità elettromagnetica	2014/30/EC VDE GmbH, D-63069 Offenbach	EU Kenn-Nummer 0366Numéro d’identification UE 0366EU-Ident. Number 0366EU-kengetal 0366Número de identificación de la UE 0366No. di riferimento UE 0366
RoHS-Richtlinie / Directive RoHS /RoHS Directive / RoHS-Richtlijn /Directiva RoHS / Direttiva RoHS	2011/65/EC Selbstzertifizierung / Autocertification /Self-Certification / Zelfcertificatie /Autocertificación / Autocertificazione
GeräuschrichtlinieDirective relative au bruitNoise DirectiveGeluidsrichtlijnDirectiva de emisiones sonorasDirettiva sui rumori	2000/14/EC (Anhang VI.)2000/14/EC (Annexe VI.)2000/14/EC (Annex VI.)2000/14/EC (bijlage VI.)2000/14/EC (anexo VI.)2000/14/EC (Appendice VI.)	Zertifizierung durch benannte StelleCertification par tierce partieThird-Party CertificationCertificatie door derde partijenCertificación por tercerosCertificazione da parte di terzi
		Benannte Stelle / Organisme notifié /Notified Body / Geregistreerde instantie /Organismo notificado / Ente notificato
		DPLF, D-64823 Groß-UmstadtEU Kenn-Nummer 0363,Numéro d’identification UE 0363,EU-Ident. Number 0363,EU-kengetal 0363,Número de identificación de la UE 0363,No. di riferimento UE 0363

Gemessener Schallleistungspegel / Niveau de puissance acoustique mesuré / Measured Sound Power Level / Gemeten geluidssterkteniveau / Nivel de potencia acústica determinado / Livello di potenza sonora misurato
JS63 VARIO C handgeführter Rasenmäher, Schnittbreite 53 cmTondeuse poussée JS63 VARIO C, largeur de coupe 53 cmJS63 VARIO C Walk Behind Mower, cutting width 53 cmJS63 VARIO C walk-behind maaier, maaibreedte 53 cmCortacésped de empuje JS63 VARIO C, anchura de corte 53 cmFalciatrice con conducente a piedi JS63 VARIO C, larghezza taglio 53 cm	94,6 dB(A)
Garantierter Schallleistungspegel / Niveau de puissance acoustique assuré / Guaranteed Sound Power Level /Gegarandeerd geluidssterkteniveau / Nivel de potencia acústica garantizado / Livello di potenza sonora garantito
JS63 VARIO C handgeführter Rasenmäher, Schnittbreite 53 cmTondeuse poussée JS63 VARIO C, largeur de coupe 53 cmJS63 VARIO C Walk Behind Mower, cutting width 53 cmJS63 VARIO C walk-behind maaier, maaibreedte 53 cmCortacésped de empuje JS163 VARIO C, anchura de corte 53 cmFalciatrice con conducente a piedi JS63 VARIO C, larghezza taglio 53 cm	96 dB(A)

Name und Anschrift der Person in der Gemeinschaft, die bevollmächtigt ist, die technischen Unterlagen zusammenzustellen:

SABO-Maschinenfabrik GmbH

Auf dem Höchsten 22

D-51645 Gummersbach

Datum der Erklärung / Date de la déclaration: 26.02.2019

Date of declaration / Datum van de verklaring:

Hersteller / Unité de fabrication: SABO-Maschinenfabrik GmbH

Manufacturing unit / Fabricage-unit: Auf dem Höchsten 22

E-Mail: [e-mail]

www.sabo-online.com

SABO Maschinenfabrik GmbH

Auf dem Höchsten 22

D-51645 Gummersbach

Tel. [phone]
