Intense Cool AU4010F0 - Acondicionador de aire ROWENTA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aire acondicionado portátil
Marca	Rowenta
Modelo	Intense Cool AU4010F0
Dimensiones (L × A × P)	350 × 705 × 350 mm
Peso	22,5 kg
Alimentación	220-240 V, 50 Hz
Refrigerante	R290 (175 g)
Potencia frigorífica nominal	2000 W (7000 Btu/h)
Clase energética	A
Nivel sonoro	65 dB(A)
Modos de funcionamiento	Enfriamiento, deshumidificación, ventilación
Velocidades del ventilador	3 (Baja, Media, Alta)
Temporizador	1 a 24 horas
Mando a distancia	Sí (pilas AAA no incluidas)
Capacidad del depósito de agua	Vaciado manual o continuo
Filtro de aire	Lavable, limpieza cada 100 horas
Seguridad	Protección contra fugas de refrigerante, apagado automático en caso de depósito lleno
Reparabilidad	Contactar un centro autorizado, no desmontar usted mismo

Preguntas frecuentes - Intense Cool AU4010F0 ROWENTA

¿Cómo instalar el tubo de evacuación para el modo enfriamiento?

Fije la boquilla de evacuación en el conector sin muesca, luego deslice el otro conector en la salida de aire trasera. Desenrolle el tubo y coloque la boquilla en una ventana abierta. Para una instalación semipermanente, perfore un agujero en la pared y use la brida de pared incluida. Asegúrese de que el tubo de evacuación no esté obstruido.

¿Qué hacer si el indicador "LLENO" se enciende?

El depósito interno está lleno. Vacíe el agua quitando el tapón de goma del orificio de drenaje inferior y recogiendo el agua en un recipiente. En modo deshumidificación, use un drenaje continuo con un tubo de 3/4 de pulgada.

¿Cómo limpiar los filtros de aire?

Apague y desenchufe el aparato. Retire los filtros de aire (esquema 2). Límpielos con una aspiradora, agua o un paño suave y seco. Déjelos secar completamente antes de volver a instalarlos. Se recomienda limpiarlos cada 100 horas de uso.

¿Por qué el aparato no arranca?

Espere 3 minutos después de una parada, ya que un dispositivo de protección impide el reinicio inmediato. Verifique que el enchufe esté correctamente conectado. Si el indicador "LLENO" está encendido, vacíe el agua. Asegúrese de que la rejilla de ventilación esté abierta.

¿Cómo usar el temporizador?

Para un apagado automático, cuando el aparato esté en marcha, presione el botón de temporizador y luego ajuste el tiempo (1-24h) con los botones + y -. Para un encendido automático, presione temporizador en modo apagado y ajuste la hora de inicio. El aparato se encenderá en el último modo utilizado.

¿Puedo usar el aparato sin tubo de evacuación?

En modo ventilador, no se necesita ningún tubo. En modo enfriamiento, el tubo de evacuación es indispensable para expulsar el aire caliente al exterior. En modo deshumidificación, no conecte el tubo de evacuación sino que instale un drenaje continuo.

¿Qué tipo de pilas usar para el mando a distancia?

El mando a distancia funciona con 2 pilas de 1,5 V tipo AAA o LR03. Respete la polaridad indicada. Retire las pilas si no usa el mando a distancia durante más de un mes.

¿Qué hacer en caso de visualización "E1" o "E2"?

Estos códigos de error indican un mal funcionamiento. Contacte con un centro de servicio autorizado. No intente repararlo usted mismo, ya que el aparato contiene gas refrigerante R290 inflamable.

¿Por qué el aparato se detiene después de unos minutos?

Esto puede deberse a una temperatura configurada demasiado alta, una rejilla de ventilación cerrada, salidas de aire obstruidas o filtros sucios. Verifique estos puntos. Si el problema persiste, consulte el manual.

¿Cómo drenar el agua de forma continua en modo deshumidificación?

Retire la cubierta de drenaje y el tapón de goma del interior. Pase un tubo de drenaje de 3/4 de pulgada a través del anillo del tope y vuelva a atornillar el tope en la salida de drenaje. Dirija el tubo hacia un desagüe de suelo o un fregadero.

MANUAL DE USUARIO Intense Cool AU4010F0 ROWENTA

Lee el manual de instrucciones y las instrucciones de seguridad detenidamente antes de utilizar el aparato y conserva el manual de instrucciones para consultarlo.

Para tu seguridad, este aparato cumple con todas las normas y regulaciones aplicables (baja tensión, compatibilidad electromagnética, directivas ambientales, etc.).

	ADVERTENCIA(Riesgo de incendio)	Esta unidad utiliza un refrigerante inflamable. Si se produce una fuga de refrigerante y entra en contacto con una llama o con una pieza de calefacción, se generan gases nocivos y existe riesgo de incendio.
	Lee cuidadosamente las INSTRUCCIONES DE FUNCIONAMIENTO antes de la operación
	El personal de servicio está obligado a leer atentamente las INSTRUCCIONES DE FUNCIONAMIENTO y el MANUAL DE INSTALACIÓN antes de la operación
	Hay más información disponible en las INSTRUCCIONES DE FUNCIONAMIENTO, el MANUAL DE INSTALACIÓN, etc.

Nombre del modelo Symbol AU4010F0 Unit
Refrigerant R290
Cantidad total de refrigerante 175 g
Potencial de calentamiento global	GWP	3	kg CO2 eq
clase climática		16 – 35	°C
Potencia nominal de refrigeración	P_rated para refrigeración	7000	Btu/h
		2000	W
Factor de eficiencia energética nominal	EER_d	2.6
Clase de eficiencia energética		A
Potencia nominal utilizada para refrigeración	P_EER	0.8	kW
Voltaje / frecuencia		220-240V / 50Hz	V/Hz
Consumo de energía en modo desactivado por termostato	P_TO	1.0	W
Consumo de energía en modo de espera	P_SB	0.5	W
Consumo de electricidad	Q_SD	0.8	kWh/h
Nivel de potencia acústica	L_WA	65	dB(A)
dimensiones	I x A x P	350 x 705 x 350	mm
peso		22.5	Kg

INSTRUCCIONES DE SEGURIDAD

ADVERTENCIA:

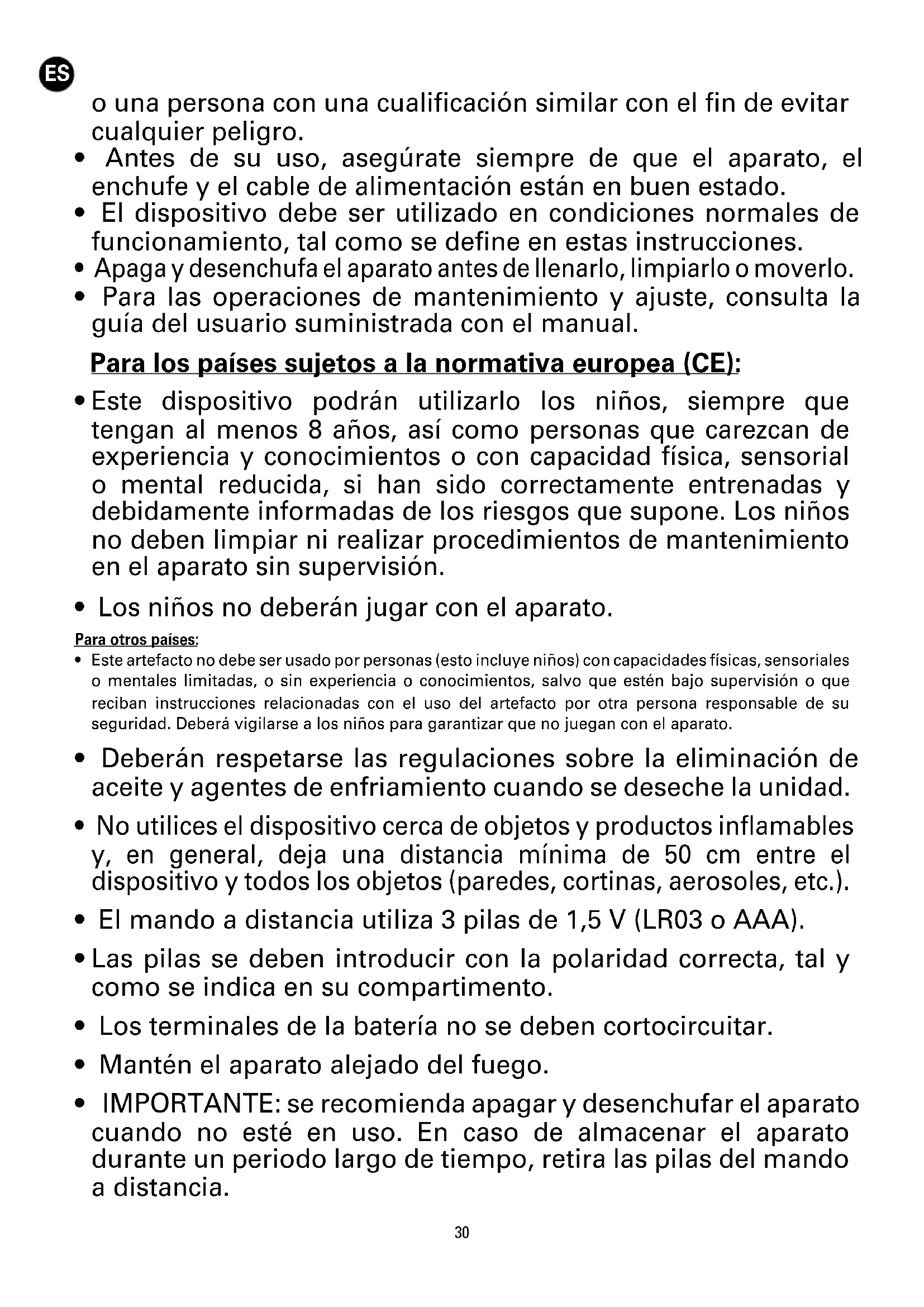

- Si el cable eléctrico está dañado, deberá ser sustituido por el fabricante, el departamento de servicio postventa del fabricante

o una persona con una cualificación similar con el fin de evitar cualquier peligro.

• Antes de su uso, asegúrate siempre de que el aparato, el enchufe y el cable de alimentación están en buen estado.
• El dispositivo debe ser utilizado en condiciones normales de funcionamiento, tal como se define en estas instrucciones.
• Apaga y desenchufa el aparato antes de llenarlo, limpiarlo o moverlo.
• Para las operaciones de mantenimiento y ajuste, consulta la guía del usuario suministrada con el manual.

Para los países sujetos a la normativa europea (CE):

- Este dispositivo podrán utilizarlo los niños, siempre que tengan al menos 8 años, así como personas que carezcan de experiencia y conocimientos o con capacidad física, sensorial o mental reducida, si han sido correctamente entrenadas y debidamente informadas de los riesgos que supone. Los niños no deben limpiar ni realizar procedimientos de mantenimiento en el aparato sin supervisión.

- Los niños no deberán jugar con el aparato.

Para otros países:

- Este artefacto no debe ser usado por personas (esto incluye niños) con capacidades físicas, sensoriales o mentales limitadas, o sin experiencia o conocimientos, salvo que estén bajo supervisión o que reciban instrucciones relacionadas con el uso del artefacto por otra persona responsable de su seguridad. Deberá vigilarse a los niños para garantizar que no juegan con el aparato.

- Deberán respetarse las regulaciones sobre la eliminación de aceite y agentes de enfriamiento cuando se deseche la unidad.

- No utilices el dispositivo cerca de objetos y productos inflamables y, en general, deja una distancia mínima de 50 cm entre el dispositivo y todos los objetos (paredes, cortinas, aerosoles, etc.).

- El mando a distancia utiliza 3 pilas de 1,5 V (LR03 o AAA).

- Las pilas se deben introducir con la polaridad correcta, tal y como se indica en su compartimento.

- Los terminales de la batería no se deben cortocircuitar.

- Mantén el aparato alejado del fuego.

- IMPORTANTE: se recomienda apagar y desenchufar el aparato cuando no esté en uso. En caso de almacenar el aparato durante un periodo largo de tiempo, retira las pilas del mando a distancia.

• Activa el modo standby del dispositivo y desenchúfalo de la red eléctrica antes de sustituir la batería.
• Sigue las instrucciones del fabricante de la batería cuando instales baterías nuevas.
• Consulta la guía del usuario para más información sobre cómo activar la batería.

Instrucciones específicas para aparatos con gas R290

• Este aparato contiene aproximadamente 0.175 kg de gas refrigerante R290. La máxima cantidad de carga de refrigerante es de 0,3 kg; el gas refrigerante R290 cumple con las directivas medioambientales europeas.
• El caudal de aire nominal mínimo es de 270 m3/h;
• Es necesaria una superficie superior a 9 m2 (con altura de techo > 2 m) para la instalación, el uso y el almacenamiento del aparato
• La acumulación de posibles fugas de gas refrigerante en un espacio sin ventilación podría provocar un incendio o una explosión si el refrigerante entra en contacto con calentadores eléctricos, estufas u otras fuentes de ignición.
• Ten cuidado al almacenar el aparato para evitar fallos mecánicos.
• Solo deberán trabajar con circuitos refrigerantes las personas autorizadas por un organismo acreditado que certifique su competencia para manejar refrigerantes en cumplimiento de la legislación del sector.
• El mantenimiento y las reparaciones que requieren la asistencia de otro personal cualificado debe llevarse a cabo bajo la supervisión de especialistas en el uso de refrigerantes inflamables.
• No utilices medios para acelerar el proceso de descongelación o para limpiar distintos a los recomendados por el fabricante.
• El aparato deberá almacenarse en una habitación sin fuentes de ignición en continuo funcionamiento (por ejemplo: llamas vivas, un aparato de gas o un calentador eléctrico en funcionamiento)
• No lo perfores ni lo quemes.
• Ten en cuenta que los refrigerantes no pueden producir olores.

PRECAUCIONES DE USO

Este aparato ha sido diseñado solo para uso doméstico. No debe utilizarse para aplicaciones industriales. El aparato debe instalarse de acuerdo con la normativa en vigor en tu país. El rango de temperatura de trabajo es de entre 16 °C y 35 °C.

No tires del cable de alimentación o el aparato, incluso cuando lo desenchufes de la toma de pared.

Desenrolla siempre el cable de alimentación por completo antes de su uso.

No utilices el aparato en una habitación con polvo o donde haya riesgo de incendio.

No introduzcas objetos en el interior del aparato (por ejemplo, agujas, etc.).

No utilices alargaderas.

No utilices nunca el aparato en posición horizontal o inclinada. Coloca el aparato en una superficie plana y estable.

No coloques objetos pesados ni dejes que los niños se suban a la parte superior del aparato.

No cubras el aparato.

No cubras las rejillas de entrada o salida del aire.

No toques el aparato con las manos mojadas.

Apaga el aparato mediante el botón (A) antes de desconectarlo.

No uses el aparato en exteriores.

La garantía quedará invalidada si se producen daños por un uso incorrecto.

-TRANSPORTE

• Precaución: el dispositivo incluye un compresor frigorífico; colocar el aparato en posición horizontal podría provocar un mal funcionamiento.
• Después del transporte, no enciendas el aparato durante al menos una hora antes de ponerlo a funcionar.

- ALMACENAMIENTO

• Si no vas a utilizar el dispositivo, debes colocarlo en una zona bien ventilada con espacio suficiente como se especifica para su funcionamiento y alejado de la humedad.

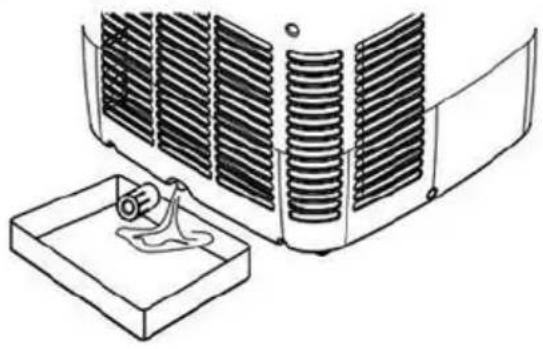

• Antes de almacenarlo, asegúrate de retirar el tapón de goma del orificio de desagüe situado en la parte inferior (n. ° 10) y coloca un recipiente para recoger el agua drenada. (Fig. 1) Enciende la unidad en el modo de circulación de aire durante unas horas para que se seque la humedad de las bobinas y así prevenir la formación de moho.

Antes de proceder a la limpieza o mantenimiento del aparato, apágalo y desenchúfalo.

Limpieza: Limpia el aparato con un paño seco y suave. No laves nunca el aire acondicionado con agua. No limpies nunca el aparato con sustancias volátiles como gasolina o polvo para pulir.

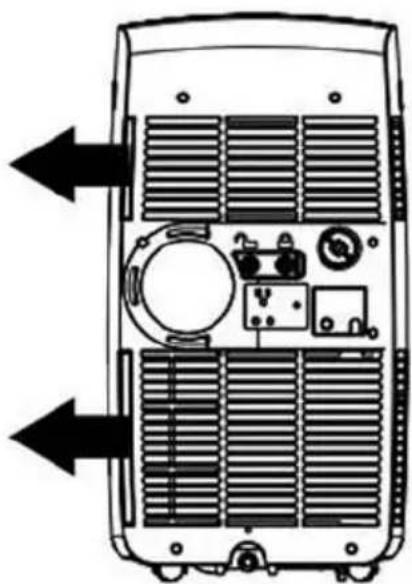

Mantenimiento de los filtros de aire: Los filtros de aire se deben limpiar tras unas 100 horas de uso. Apaga el aparato y extrae los filtros de aire. (Fig. 2) Limpia los filtros con una aspiradora, agua o un paño seco y suave. Una vez limpios, vuelve a instalarlos.

La instalación eléctrica de la habitación, así como la instalación y el uso del aparato deben cumplir las normas en vigor en tu país.

Antes de utilizarlo por primera vez, comprueba que la tensión, la frecuencia y la potencia del aparato son adecuadas para el suministro eléctrico.

El dispositivo debe funcionar con una toma de tierra. Es un aparato de clase I.

Antes de encender el aparato, comprueba lo siguiente:

• El aparato se coloca según las instrucciones de este manual.
• Las rejillas de entrada y de salida de aire están completamente despejadas.
• El aparato está colocado sobre una superficie horizontal estable.

No coloques un tendedero ni ningún otro objeto que pueda causar que caiga agua en el producto. NOTA: Se recomienda desenchufar el aparato cuando no esté en uso.

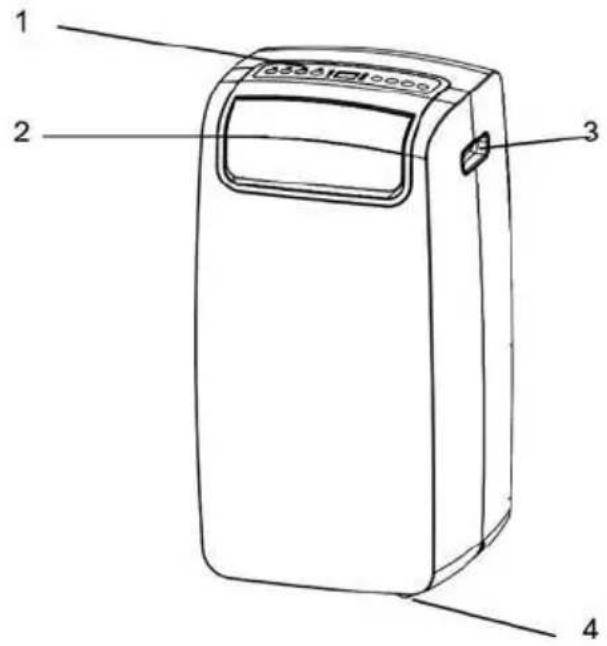

INSTRUCCIONES DE INSTALACIÓN

1 2 3 4

5 6 7 8 10 9 11

1. Panel de control
2. Salida de aire
3. Orificio del asa
4. Rueda pivotante
5. Filtro de aire
6. Entrada de aire (evaporador)
7. Salida de aire (intercambiador de calor)
8. Entrada de aire (condensador)
9. Cable de alimentación
10. Sistema de desagüe
11. Sistema de desagüe (solo en modo de deshumidificación)
12. Tubo de descarga
    13 y 14. Conectores para descarga
13. Boquilla de descarga
    16 Brida de fijación mural para tubos y tapa

Nota: Antes de usar el aparato, asegúrate de que el sistema de desagüe está instalado correctamente.

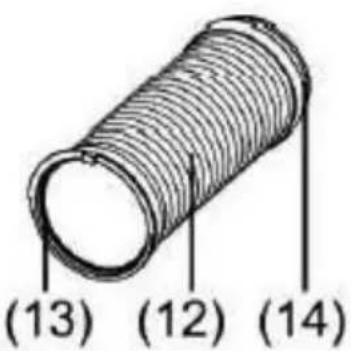

(13) (12) (14)

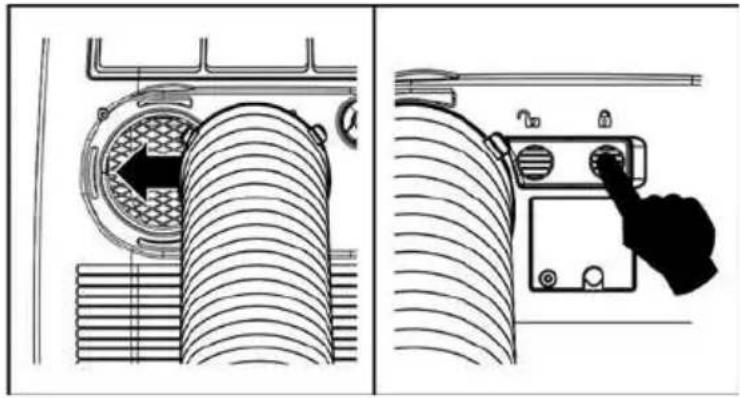

Instalación 1: instalación móvil

1/ Encaja la boquilla de descarga (n. ° 15) en el conector para descarga liso (n. ° 14)2/ Desliza el otro conector para descarga (n. ° 13) en la salida de aire (n. ° 9) situado en la parte posterior de la unidad y pulsa el interruptor basculante para fijar el montaje firmemente. (Fig. 3 y 4) Extiende el tubo (n. ° 13) hasta la longitud necesaria y saca la boquilla de descarga (n. ° 15) por una ventana abierta, como se muestra en la Fig. 5.

Instalación de tipo semipermanente

Si es necesario, puedes realizar una instalación de tipo semipermanente del aparato (Fig. 6). Para ello, sigue los siguientes pasos:

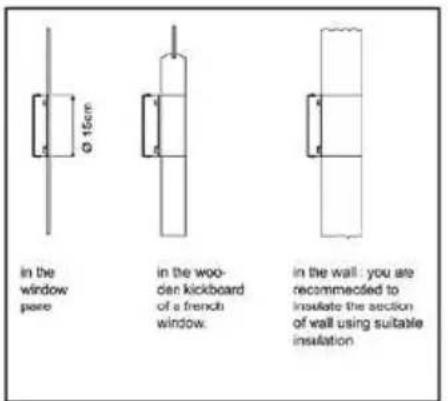

• Con un taladro, realiza un agujero en una fachada o en el marco de una ventana. Asegúrate de que las dimensiones máximas y mínimas del agujero y su posición son las correctas. (Fig. 7 y 8)
• Coloca la brida de fijación mural para tubos (n. ° 16) suministrada en el agujero.
• Introduce el otro extremo del montaje del tubo en el soporte que has instalado anteriormente en la pared, tal y como se muestra en (Fig. 6).

Cuando no utilices el tubo, coloca la tapa (n. ° 16) en el conector para cubrir el agujero de la pared. NOTA: En las instalaciones de tipo semipermanente, se debe dejar en todo momento una puerta del interior entreabierta para compensar la presión del aire interior y del exterior.

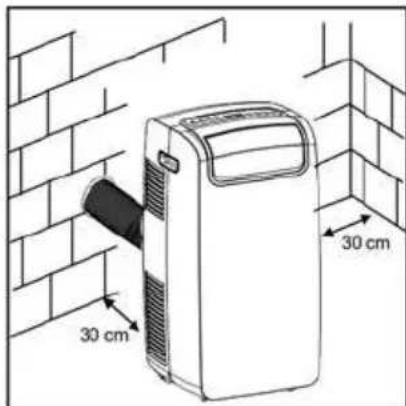

30 cm 30 cm

Fig. 6

Para utilizar la unidad en modo de deshumidificación, se debe configurar el drenaje continuo como se indica a continuación.

Nota: No se incluye el tubo de desagüe. El tamaño del tubo de desagüe debe ser de 3/4

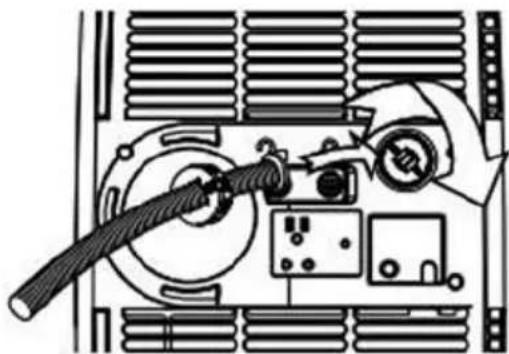

1. Retira la tapa exterior de la salida de desagüe. (evacuación n.° 11)
2. Extrae el tope de goma flexible del interior del tapón.

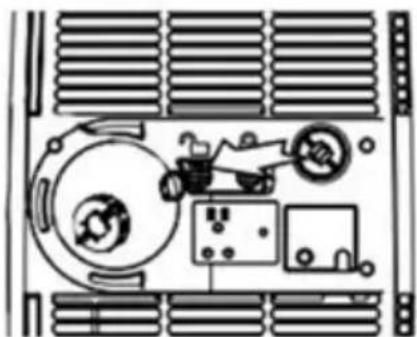

1. Atraviesa el tubo de desagüe por el anillo del tapón.

2. Vuelve a enroscar el tapón en la salida de desagüe.

Ahora el agua se drenará de forma continua a través del tubo y hasta un desagüe en el suelo o un lavabo.

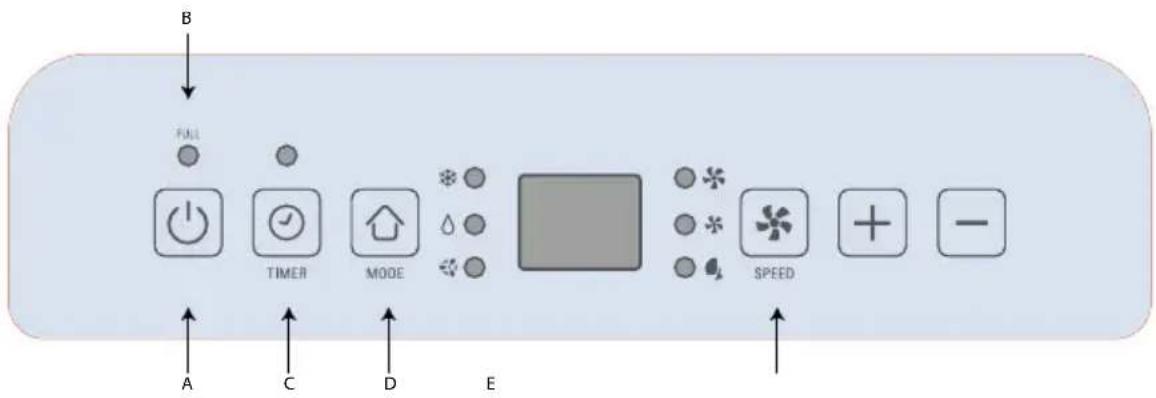

PANEL DE CONTROL

B FULL A C D E TIMER MODE SPEED + -

Asegúrate de abrir la rejilla (n. ° 2) antes de usar el aparato.

Control de encendido (A)

El control de encendido enciende y apaga la unidad. Tras haber apagado el aire acondicionado, deben transcurrir 3 minutos antes de volver a encenderlo.

Luz de advertencia «FULL» (B)

Se puede acumular agua de condensación en la unidad.

Si el depósito interior se llena por completo, la luz de advertencia se enciende y la unidad dejará de funcionar hasta que se haya drenado (evacuación n. ° 10). Para más información sobre cómo drenar la unidad, consulta las instrucciones de almacenamiento en la pág. 2. Si la unidad se encuentra en modo de deshumidificación, asegúrate de que el desagüe continuo está instalado correctamente (consulta el apartado de desagüe continuo en la pág. 35)

Control de modo (C)

El aparato cuenta con tres modos diferentes. El modo activado se indica con una luz verde.

- Modo de refrigeración: Durante el modo de refrigeración, el aire se enfría y el aire caliente se expulsa a través del tubo flexible de evacuación de calor (n. ° 13). Ajusta la velocidad del ventilador y la temperatura del aire a tu conveniencia. Utiliza los botones (-) y (+) para ajustar la temperatura deseada en un rango de entre 16 y 32 °C. Transcurridos 10 segundos, la pantalla volverá a mostrar la temperatura ambiente.

Nota: Cuando se active el modo de refrigeración, los tubos de intercambio de aire deben ventilar el aire fuera de la habitación.

- Modo de deshumidificación: El aire se deshumidifica al circular por la unidad con el modo de refrigeración activo, pero no a pleno rendimiento. En este modo, si la temperatura es superior a 25 °C, la velocidad del ventilador se puede ajustar; sin embargo, cuando la temperatura es inferior a 25 °C, el ventilador se mantiene a velocidad «baja».

En este modo, no conectes el tubo de descarga para que el aire caliente retorne a la habitación. Se debe instalar un tubo de desagüe (evacuación n. ° 11) para descargar el agua al exterior. (Consulta el apartado de la pág. 35).

- Modo de circulación de aire: el aire circula por la habitación sin refrigeración.

Nota: En el modo de circulación de aire, no es necesario ventilar la unidad. Puedes ajustar la velocidad del ventilador a tu conveniencia.

Control de velocidad del ventilador (D)

El ventilador presenta tres velocidades: alta, media y baja.

Temporizador (E)

APAGADO automático: con el aparato en funcionamiento, pulsa el botón del temporizador. A continuación, con los botones «+» o «-», indica el tiempo de funcionamiento deseado (en horas) del aparato antes de que se apague.

ENCENDIDO automático: con el aparato APAGADO, pulsa el botón del temporizador. A continuación, establece el tiempo del temporizador de encendido (en horas) con los botones «+» o «-» para que la unidad se encienda automáticamente y comience a funcionar en el último modo utilizado.

El tiempo se puede ajustar entre 1 y 24 horas.

Mando a distancia

El mando a distancia utiliza 2 pilas AAA o LR03 de 1,5 V (no incluidas).

Para cambiar la pila del mando a distancia, retira la tapa en la parte posterior del mando a distancia e introduce las pilas con los polos (+) y (-) apuntando en la dirección correcta.

Si no vas a utilizar el mando a distancia durante un mes o más, extrae las pilas.

Las funciones del mando a distancia son las mismas que las del panel de control.

RESOLUCIÓN DE PROBLEMAS

Problema Causas
El aparato no se enciende. - Espera 3 minutos	y vuelve a encenderlo; puede que el dispositivo de protección impida el funcionamiento de la unidad.- El enchufe no está bien conectado.
El aparato deja de funcionar. - La temperatura fijada es muy alta.- La rejilla no está abierta.- Las salidas de aire están bloqueadas por algún elemento extraño o el tubo está obstruido.- Las entradas de aire (filtros) tienen polvo y están bloqueadas.
El aparato no funciona y el indicador de nivel de agua máximo está encendido.	- Se debe drenar el agua. Consulta el apartado «Panel de control – B»- El tubo de desagüe está obstruido o doblado.
Pantalla LED «E1» o «E2» - Ponte en contacto	con un servicio técnico oficial especializado.

SI SURGE ALGÚN PROBLEMA

No desmontes nunca el aparato por tu cuenta, ya que el gas R290 requiere un procedimiento de reparación específico. Un aparato mal reparado puede ser peligroso para el usuario.

No utilices el aparato y ponte en contacto con un servicio técnico oficial especializado si:

• El aparato se ha roto.
• La unidad o el cable de alimentación están dañados.
• Si el aparato no funciona adecuadamente.

Encontrarás una lista de centros de servicio técnico oficial especializados en el sitio web de Rowenta.

AYUDA A PROTEGER EL MEDIO AMBIENTE

Tu equipo contiene materiales valiosos que se pueden recuperar o reciclar.

Déjalos en un punto de recogida de residuos o un servicio técnico oficial para que puedan desecharse correctamente. No deseches las pilas junto con los residuos domésticos: llévalas a un punto de recogida de pilas usadas.

Puedes encontrar estas instrucciones también en nuestro sitio web www.rowenta.com
