Tipo di prodotto	Condizionatore d'aria portatile
Marca	Rowenta
Modello	Intense Cool AU4010F0
Dimensioni (L×A×P)	350 × 705 × 350 mm
Peso	22,5 kg
Alimentazione	220-240 V, 50 Hz
Refrigerante	R290 (175 g)
Potenza frigorifera nominale	2000 W (7000 Btu/h)
Classe energetica	A
Livello sonoro	65 dB(A)
Modalità di funzionamento	Raffreddamento, deumidificazione, ventilazione
Velocità della ventola	3 (Bassa, Media, Alta)
Timer	1-24 ore
Telecomando	Sì (pile AAA non incluse)
Capacità del serbatoio dell'acqua	Scarico manuale o continuo
Filtro aria	Lavabile, pulizia ogni 100 ore
Sicurezza	Protezione contro le perdite di refrigerante, arresto automatico in caso di serbatoio pieno
Riparabilità	Contattare un centro autorizzato, non smontare da soli

Domande frequenti - Intense Cool AU4010F0 ROWENTA

Come installare il tubo di scarico per la modalità raffreddamento?

Fissare l'ugello di scarico sul connettore senza tacca, quindi far scorrere l'altro connettore nell'uscita dell'aria sul retro. Srotolare il tubo e posizionare l'ugello in una finestra aperta. Per un'installazione semi-permanente, praticare un foro nel muro e utilizzare la flangia murale fornita. Assicurarsi che il tubo di scarico non sia ostruito.

Cosa fare se la spia "PIENO" si accende?

Il serbatoio interno è pieno. Scarica l'acqua rimuovendo il tappo di gomma dal foro di scarico inferiore e raccogliendo l'acqua in una bacinella. In modalità deumidificazione, utilizzare uno scarico continuo con un tubo da 3/4 di pollice.

Come pulire i filtri dell'aria?

Spegnere e scollegare l'apparecchio. Rimuovere i filtri dell'aria (schema 2). Pulirli con un aspirapolvere, acqua o un panno morbido e asciutto. Lasciare asciugare completamente prima di reinstallarli. Si consiglia di pulirli ogni 100 ore di utilizzo.

Perché l'apparecchio non si avvia?

Aspettare 3 minuti dopo un arresto, poiché un dispositivo di protezione impedisce il riavvio immediato. Verificare che la spina sia correttamente inserita. Se la spia "PIENO" è accesa, scaricare l'acqua. Assicurarsi che la griglia di ventilazione sia aperta.

Come utilizzare il timer?

Per un arresto automatico, quando l'apparecchio è in funzione, premere il pulsante timer e quindi regolare il tempo (1-24h) con i pulsanti + e -. Per un avvio automatico, premere il timer in modalità spento e regolare l'ora di accensione. L'apparecchio si avvierà nell'ultima modalità utilizzata.

Posso utilizzare l'apparecchio senza tubo di scarico?

In modalità ventilatore, non è necessario alcun tubo. In modalità raffreddamento, il tubo di scarico è indispensabile per espellere l'aria calda all'esterno. In modalità deumidificazione, non collegare il tubo di scarico ma installare uno scarico continuo.

Che tipo di pile utilizzare per il telecomando?

Il telecomando funziona con 2 pile da 1,5 V di tipo AAA o LR03. Rispettare la polarità indicata. Rimuovere le pile se non si utilizza il telecomando per più di un mese.

Cosa fare in caso di visualizzazione "E1" o "E2"?

Questi codici di errore indicano un malfunzionamento. Contattare un centro di assistenza autorizzato. Non tentare di riparare da soli, poiché l'apparecchio contiene gas refrigerante R290 infiammabile.

Perché l'apparecchio si ferma dopo pochi minuti?

Ciò può essere dovuto a una temperatura impostata troppo alta, una griglia di ventilazione chiusa, uscite dell'aria ostruite o filtri sporchi. Verificare questi punti. Se il problema persiste, consultare il manuale.

Come scaricare l'acqua in continuo in modalità deumidificazione?

Rimuovere il coperchio di scarico e il tappo di gomma all'interno. Far passare un tubo di scarico da 3/4 di pollice nell'anello del fermo e riavvitare il fermo sull'uscita di scarico. Dirigere il tubo verso un sifone a pavimento o un lavandino.

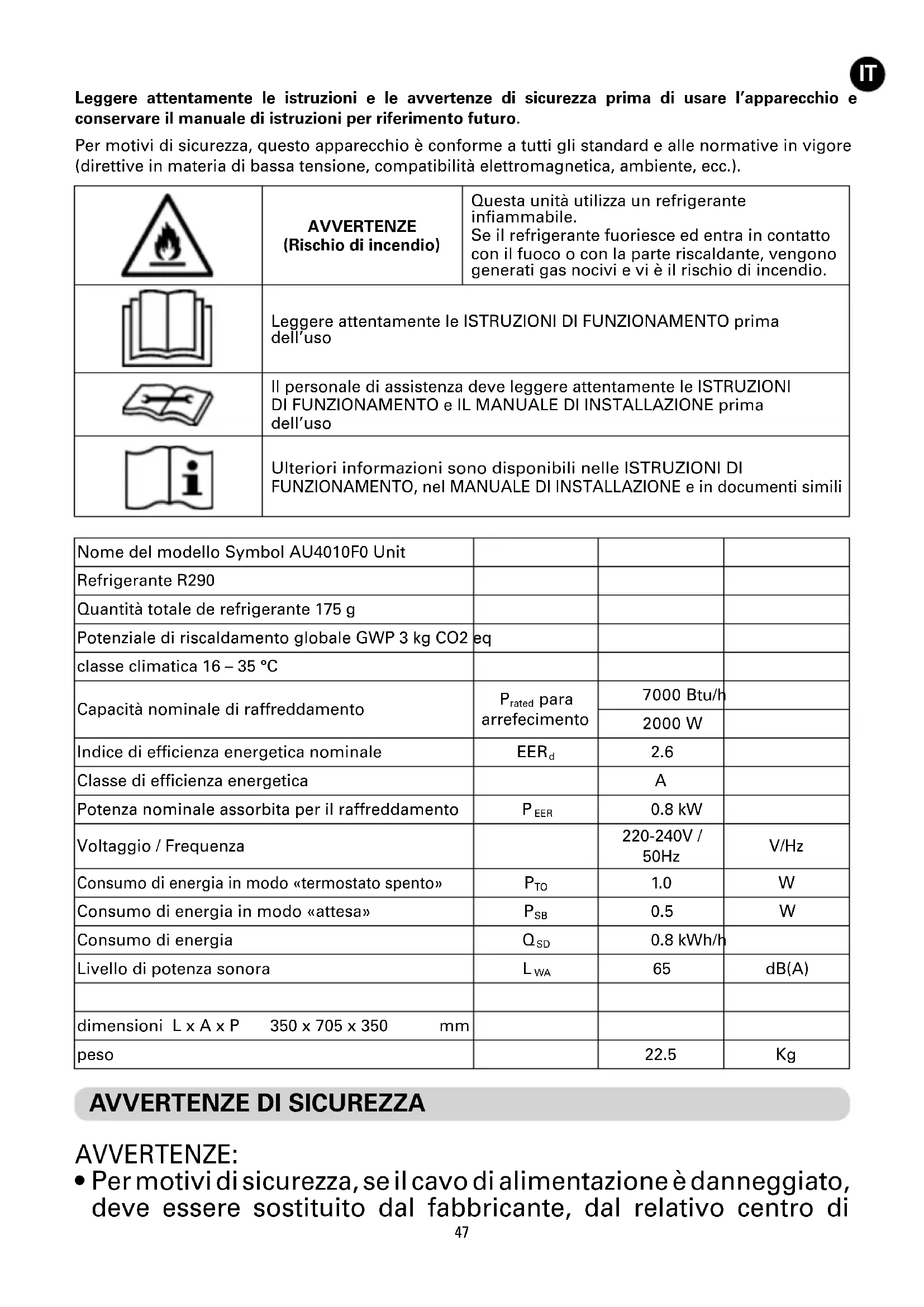

MANUALE UTENTE Intense Cool AU4010F0 ROWENTA

Leggere attentamente le istruzioni e le avvertenze di sicurezza prima di usare l'apparecchio e conservare il manuale di istruzioni per riferimento futuro.

Per motivi di sicurezza, questo apparecchio è conforme a tutti gli standard e alle normative in vigore (direttive in materia di bassa tensione, compatibilità elettromagnetica, ambiente, ecc.).

	AVVERTENZE(Rischio di incendio)	Questa unità utilizza un refrigerante infiammabile.Se il refrigerante fuoriesce ed entra in contatto con il fuoco o con la parte riscaldante, vengono generati gas nocivi e vi è il rischio di incendio.
	Leggere attentamente le ISTRUZIONI DI FUNZIONAMENTO prima dell'uso
	Il personale di assistenza deve leggere attentamente le ISTRUZIONI DI FUNZIONAMENTO e IL MANUALE DI INSTALLAZIONE prima dell'uso
	Ulteriori informazioni sono disponibili nelle ISTRUZIONI DI FUNZIONAMENTO, nel MANUALE DI INSTALLAZIONE e in documenti simili

Nome del modello Symbol AU4010F0 Unit
Refrigerante R290
Quantità totale de refrigerante 175 g
Potenziale di riscaldamento globale GWP 3 kg CO2 eq
classe climatica 16 – 35 °C
Capacità nominale di raffreddamento	P_rated para arrefecimento	7000 Btu/h
		2000 W
Indice di efficienza energetica nominale	EER_d	2.6
Classe di efficienza energetica		A
Potenza nominale assorbita per il raffreddamento	P_EER	0.8 kW
Voltaggio / Frequenza		220-240V / 50Hz	V/Hz
Consumo di energia in modo «termostato spento»	P_TO	1.0	W
Consumo di energia in modo «attesa»	P_SB	0.5	W
Consumo di energia	Q_SD	0.8 kWh/h
Livello di potenza sonora	L_WA	65	dB(A)
dimensioni L x A x P 350 x 705 x 350 mm
peso		22.5	Kg

AVVERTENZE DI SICUREZZA

AVVERTENZE:

- Per motivi di sicurezza, se il cavo di alimentazione è danneggiato, deve essere sostituito dal fabbricante, dal relativo centro di

assistenza o da un tecnico qualificato.

• Prima dell'uso, assicurarsi che l'apparecchio, la spina e il cavo di alimentazione siano in buone condizioni.
• L'apparecchio deve essere utilizzato in condizioni operative normali, come descritto in queste istruzioni.
• Spegnere e scollegare l'apparecchio dalla presa di corrente prima di riempirlo, pulirlo o spostarlo.
• Per le operazioni di manutenzione e regolazione, consultare la guida fornita insieme al manuale

Per i Paesi soggetti alle normative europee (CE):

- questo dispositivo può essere utilizzato dai bambini di età non inferiore a 8 anni e da persone prive di esperienza e competenza in materia, oppure da persone con ridotte capacità fisiche, sensoriali o mentali, purché abbiano ricevuto un'adeguata formazione e siano state debitamente informate dei rischi coinvolti. I bambini non devono pulire o eseguire le procedure di manutenzione sull'apparecchio senza supervisione.

- I bambini non devono giocare con l'apparecchio.

Per altri Paesi:

• questo apparecchio non deve essere usato da persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o conoscenza, a meno che non siano sorvegliate o che non siano state istruite sull'uso dell'apparecchio da una persona responsabile della loro sicurezza. Sorvegliare i bambini per accertarsi che non giochino con l'apparecchio.
• Rispettare le normative sullo smaltimento dell'olio e degli agenti refrigeranti durante lo smaltimento dell'apparecchio.
• Non usare l'apparecchio in prossimità di oggetti e prodotti infiammabili, e mantenere una distanza di almeno 50 cm tra l'apparecchio e qualsiasi oggetto (pareti, tende, bombolette spray, ecc.)
• Per il funzionamento del telecomando sono necessarie 3 batterie da 1,5 V (LR03 o AAA).
• Le batterie devono essere inserite rispettando la corretta polarità, come mostrato nel vano batterie.
• Non mettere in corto circuito i morsetti delle batterie.
• Tenere lontano dal fuoco.

• IMPORTANTE: si raccomanda di spegnere e scollegare l'apparecchio dalla presa di corrente quando non è in uso. Quando si ripone l'apparecchio per un periodo di tempo prolungato, rimuovere le batterie dal telecomando.

• Impostare il dispositivo sulla modalità di standby e scollegarlo dalla presa di corrente prima di sostituire le batterie.

• Seguire le istruzioni del produttore delle batterie al momento di installarne di nuove.
• Ulteriori informazioni sull'attivazione delle batterie sono disponibili nella Guida dell'utente.

Istruzioni specifiche relative agli apparecchi con gas R290

• Questo apparecchio contiene circa 0.175 kg di gas refrigerante R290. La quantità massima di carica del refrigerante è 0,3 kg; il gas refrigerante R290 è conforme alle direttive ambientali europee.
• Il flusso d'aria minimo è pari a 270 m3/h.
• Per l'installazione, l'uso e la conservazione dell'apparecchio è necessaria una superficie superiore a 9 m2 (con altezza del soffitto > 2 m).
• La stagnazione di possibili perdite di gas refrigerante in ambienti non ventilati può provocare incendi o esplosioni nel caso in cui il refrigerante entri in contatto con riscaldatori elettrici, stufe o altre fonti di accensione.
• Prestare attenzione durante la conservazione dell'apparecchio per evitare guasti meccanici.
• Solo le persone autorizzate da un ente accreditato, che ne certifichi la competenza in materia di gestione dei refrigeranti conformemente alle normative del settore, devono lavorare sui circuiti del refrigerante.
• La manutenzione e le riparazioni che richiedono l'assistenza di altro personale qualificato devono essere eseguite sotto la supervisione di specialisti nell'uso di refrigeranti infiammabili.
• Non utilizzare mezzi diversi da quelli consigliati dal fabbricante per accelerare il processo di sbrinamento o per eseguire la pulizia.
• L'apparecchio deve essere conservato in un ambiente senza fonti di accensione in continuo funzionamento (ad esempio, fiamme libere, elettrodomestici a gas o riscaldatori elettrici in funzione).
  • Non perforare né bruciare.
• Tenere presente che i refrigeranti potrebbero non avere alcun odore.

PRECAUZIONI PER L'USO

Questo apparecchio è progettato unicamente per l'uso domestico. Non deve essere utilizzato per applicazioni industriali.

L'apparecchio deve essere installato e utilizzato conformemente alle normative in vigore nel proprio Paese. La temperatura di funzionamento è compresa tra 16 °C e 35 °C.

Non tirare il cavo di alimentazione o l'apparecchio, nemmeno per scollegarlo dalla presa di corrente.

Svolgere completamente il cavo di alimentazione prima dell'uso.

Non usare l'apparecchio all'interno di locali polverosi o a rischio di incendio.

Non inserire alcun oggetto all'interno dell'apparecchio (aghi, ecc.).

Non usare prolunghe elettriche.

Non usare l'apparecchio in posizione orizzontale o inclinata. Posizionare l'apparecchio su una superficie piana e stabile.

Non posizionare oggetti pesanti né far sedere bambini sull'apparecchio.

Non coprire l'apparecchio.

Non coprire le griglie di uscita e/o di ingresso dell'aria.

Non toccare l'apparecchio con le mani bagnate.

Arrestare l'apparecchio con il pulsante (A) prima di scollegarlo dalla presa di corrente.

Non usare l'apparecchio in ambienti esterni.

La garanzia sarà annullata in caso di danni risultanti da un utilizzo scorretto.

-TRASPORTO

• Attenzione! Il dispositivo contiene un compressore refrigerante; non posizionare il dispositivo in orizzontale per evitare malfunzionamenti.
• Dopo il trasporto, non accendere l'apparecchio per almeno un'ora prima di avviarlo.

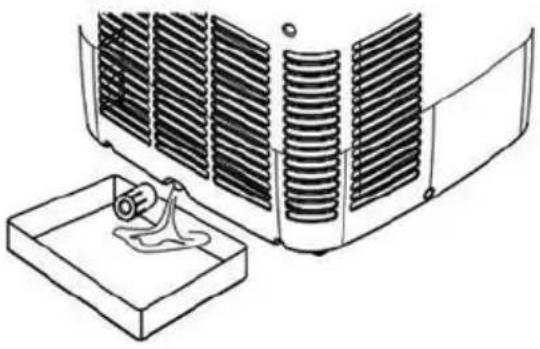

- CONSERVAZIONE

- Se il dispositivo non viene utilizzato, deve essere collocato in un'area ben ventilata, con superficie uguale a quella specificata per il funzionamento, e senza di umidità.

- Prima della conservazione, assicurarsi di rimuovere il tappo in gomma dalla porta di scarico situata nella parte inferiore (n. 10) e lasciare fuoriuscire l'acqua in un contenitore (fig. 1). Avviare l'unità in modalità di ventilazione per alcune ore in modo da rimuovere ogni eventuale residuo di umidità dalle bobine, prevenendo così la formazione di muffe.

- PULIZIA E MANUTENZIONE

Prima di eseguire operazioni di pulizia o manutenzione, spegnere e scollegare sempre l'apparecchio dalla presa di corrente.

Pulizia: pulire con un panno morbido e asciutto. Non lavare mai il climatizzatore con acqua. Non utilizzare mai sostanze volatili come benzina o polvere lucidante per pulire l'apparecchio.

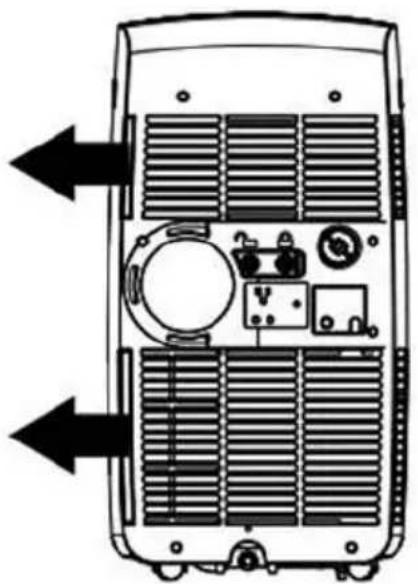

Manutenzione dei filtri dell'aria: è necessario pulire i filtri dell'aria dopo averli utilizzati per circa 100 ore.

Arrestare l'apparecchio, quindi estrarre i filtri dell'aria (fig.2). Usare un aspirapolvere, acqua o un panno morbido e asciutto per pulire i filtri, quindi reinstallarli

ISTRUZIONI DI FUNZIONAMENTO

L'impianto elettrico del locale, l'installazione e l'uso dell'apparecchio devono essere conformi alle normative in vigore nel proprio Paese.

Prima del primo utilizzo, assicurarsi che la tensione, la frequenza e la potenza dell'apparecchio siano compatibili con l'alimentazione elettrica.

Il dispositivo deve funzionare con una presa di alimentazione con messa a terra. È un apparecchio di classe I.

Prima di accendere l'apparecchio, assicurarsi che:

- sia posizionato conformemente alle istruzioni in questo manuale;

- le griglie di uscita e di ingresso dell'aria non siano ostruite;

- sia posizionato su una superficie stabile e orizzontale.

Non posizionare l'apparecchio sotto uno stendibiancheria o altri oggetti simili che potrebbero far cadere dell'acqua sull'apparecchio.

Nota: si raccomanda di scollegare l'apparecchio dalla presa di corrente quando non è in uso.

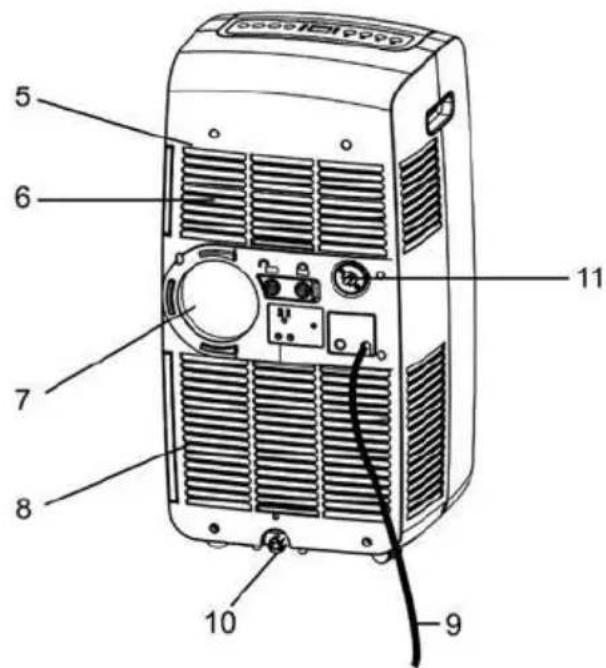

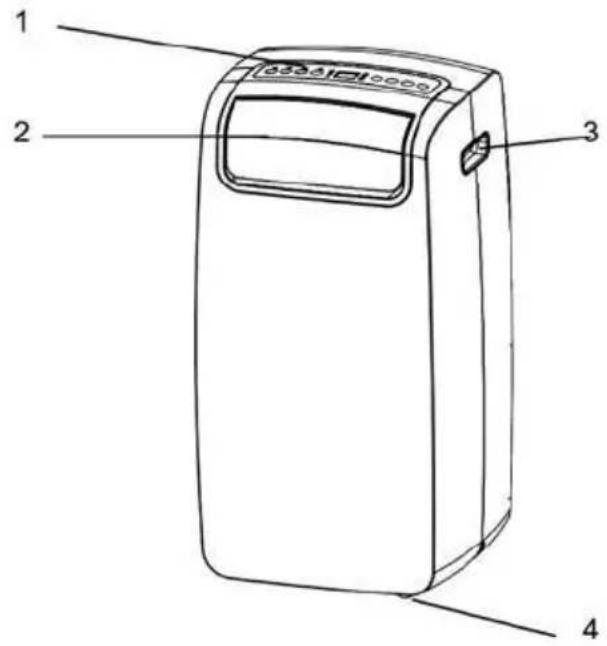

ISTRUZIONI DI INSTALLAZIONE

1 2 3 4

5 6 7 8 10 9 11

1. Pannello di controllo
2. Uscita dell'aria
3. Impugnatura
4. Rotelle
5. Filtro dell'aria
6. Entrata dell'aria (Evaporatore)
7. Uscita dell'aria (Scambio termico)
8. Entrata dell'aria (Condensatore)
9. Cavo di alimentazione
10. Uscita acqua di scarico
11. Uscita acqua di scarico (solo modalità di deumidificazione)

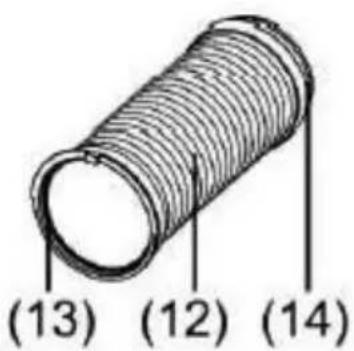

12. Tubo di scarico
    13 e 14. Connettori di scarico
13. Beccuccio di scarico
14. Accessorio flangia per il montaggio a parete e tappo

Nota: assicurarsi che l'uscita dell'acqua di scarico sia installata correttamente prima dell'uso.

(13) (12) (14)

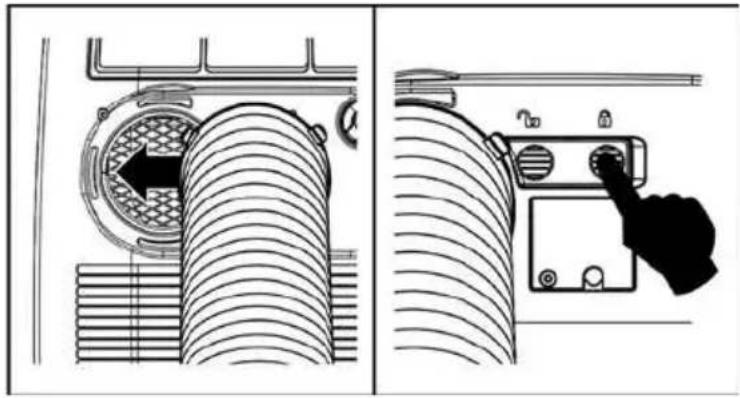

Installazione 1 - Installazione mobile

1/ Far scattare in posizione il beccuccio di scarico (n. 15) nel connettore di scarico senza incavi (n. 14)2/ Far scorrere l'altro connettore di scarico (n. 13) verso l'uscita dell'aria (n. 9) sul retro dell'unità e premere l'interruttore per fissare saldamente il gruppo. (Fig. 3 e 4) Svolgere il tubo (n. 13) fino al raggiungimento della lunghezza desiderata e mettere in posizione il beccuccio di scarico (n. 15), attraverso una finestra aperta come mostrato nella fig. 5.

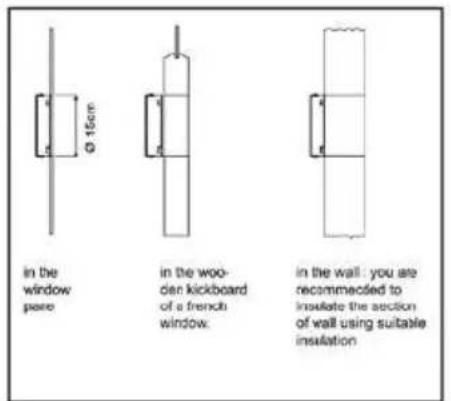

Installazione semi-fissa

Se necessario, l'apparecchio può essere installato in modalità semi-fissa (Fig. 6)Procedere come segue:

• Praticare un foro in una parete esterna o in una finestra. Assicurarsi di rispettare le dimensioni MIN/MAX per la grandezza del foro e fare attenzione al posizionamento. (Fig. 7 e 8)
• Montare l'accessorio flangia per il montaggio a parete fornito (n. 16) sul foro.
• Inserire un'estremità del tubo nel pezzo precedentemente montato sulla parete, come illustrato nella (Fig. 6)

Quando il tubo non è in uso, posizionare il tappo (n. 16) sul connettore per coprire il foro sulla parete. NOTA: quando si installa il climatizzatore in modalità semi-fissa, per mantenere l'equilibrio della pressione dell'aria tra ambienti interni ed esterni, lasciare sempre una porta interna leggermente aperta.

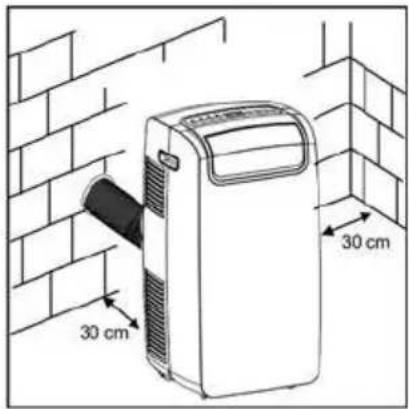

30 cm 30 cm

Fig. 6

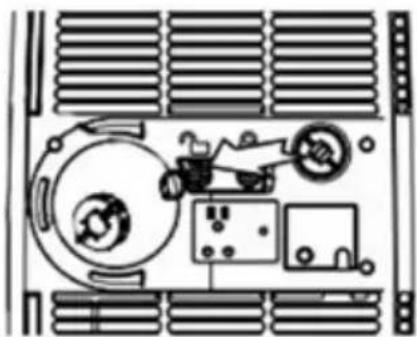

Per utilizzare l'unità in modalità di deumidificazione, è necessario impostare lo scarico continuo come indicato di seguito.

Nota: il tubo di scarico non è incluso. È necessario un tubo di scarico di dimensione 3/4

1. Estrarre il coperchio dalla relativa uscita. (punto di scarico n. 11)
2. Rimuovere il pezzo in gomma morbida all'interno del fermo.

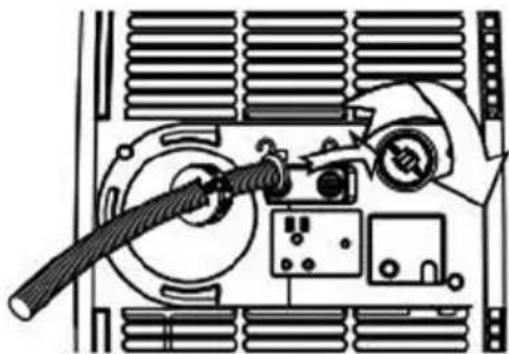

1. Fare passare il tubo di scarico attraverso l'anello del fermo.
2. Riavvitare il fermo all'uscita di scarico.

Adesso è possibile scaricare in maniera continua l'acqua in uno scarico a pavimento o un lavandino, attraverso il tubo.

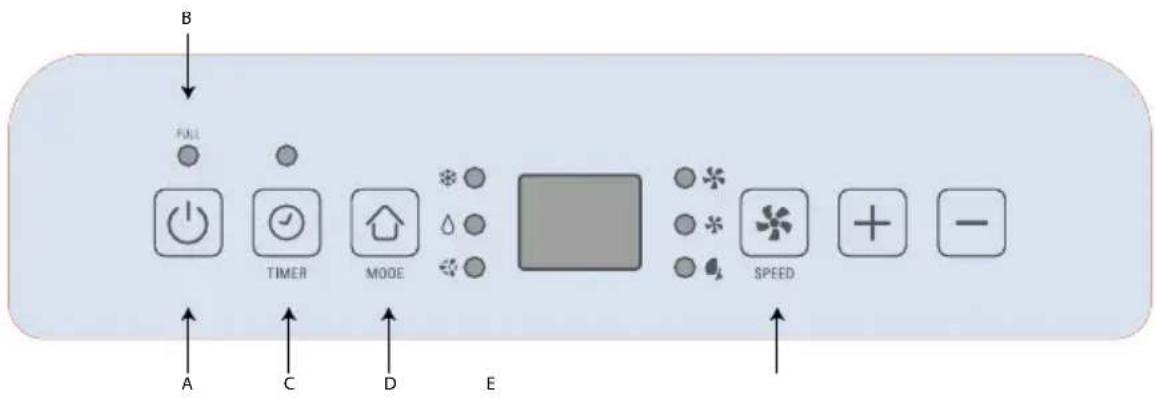

PANNELLO DI CONTROLLO

B FULL A C D E TIMER MODE SPEED + -

Assicurarsi di aprire la griglia (n. 2) prima dell'uso.

Comando alimentazione (A)

Consente di accendere e spegnere l'unità. Dopo aver spento l'apparecchio, è necessario attendere 3 minuti prima di riaccenderlo.

Spia "PIENO" (B)

L'acqua condensata potrebbe accumularsi nell'unità.

Se il serbatoio interno si riempie, la spia si accende e l'unità smette di funzionare fino a quando non viene scaricata l'acqua (punto di scarico n. 10). Per scaricare l'unità, fare riferimento alle istruzioni per la conservazione a p.2. Se si utilizza l'unità in modalità di deumidificazione, assicurarsi di aver impostato correttamente lo scarico continuo (fare riferimento alle relative istruzioni a p.53

Comando modalità (C)

È dotato di tre impostazioni. Una spia verde indica quale modalità è attualmente in uso.

- Modalità di raffreddamento: durante la modalità di raffreddamento, l'aria viene raffreddata e l'aria calda viene espulsa attraverso il tubo di scarico del calore (n. 13). Regolare la velocità della ventola e la temperatura dell'aria in base al livello di comfort desiderato. Utilizzare i pulsanti (-) e (+) per impostare la temperatura desiderata tra 16 °C e 32 °C. Dopo 10 secondi il display torna a mostrare la temperatura dell'ambiente.

Nota: quando si utilizza la modalità di raffreddamento, i tubi di scambio dell'aria devono sfiatare verso l'esterno della stanza.

- Modalità di deumidificazione: l'aria viene deumidificata quando passa attraverso l'unità, senza ricorrere alla modalità di raffreddamento. In questa modalità, se la temperatura è superiore a 25 °C è possibile regolare la velocità della ventola; in caso contrario, la velocità della ventola è impostata su «Bassa».

Quando questa modalità è in funzione, non collegare il tubo di scarico e lasciare che l'aria calda ritorni nella stanza. Sarà necessario installare un tubo di scarico (punto di scarico n. 11) e l'acqua dovrà essere scaricata verso l'esterno (fare riferimento al paragrafo a p.53).

- Modalità di ventilazione: l'aria viene fatta circolare in tutto l'ambiente senza raffreddamento.

Nota: in modalità di ventilazione non vi è necessità di deflusso dell'aria. Regolare la velocità della ventola in base al livello di comfort desiderato.

Comando velocità ventola (D)

Il comando relativo alla velocità della ventola è dotato di tre impostazioni: Alta, Media e Bassa.

Timer (E)

Spegnimento automatico: con la macchina in funzione, premere il pulsante del timer. Quindi impostare l'intervallo di tempo di funzionamento desiderato premendo i pulsanti "+" o "-"

Accensione automatica: quando l'apparecchio non è in funzione, premere il pulsante del timer. Quindi indicare dopo quante ore si desidera che l'unità si accenda automaticamente nell'ultima modalità utilizzata premendo i pulsanti "+" o "-"

È possibile regolare questa impostazione in un intervallo di ore compreso tra 1 e 24

Telecomando

Per il funzionamento del telecomando sono necessarie 2 batterie AAA o LR03 da 1,5 V non incluse.

Per sostituire le batterie del telecomando, rimuovere il coperchio sul retro e inserire le batterie con i poli (+) e (-) rivolti nella direzione corretta.

Rimuovere le batterie se il telecomando non viene utilizzato per un mese o più.

Le funzioni del telecomando sono identiche a quelle del pannello di controllo.

RISOLUZIONE DEI PROBLEMI

Problema Analisi
L’apparecchio non si avvia - Attendere 3 minuti	e riavviare, il dispositivo di protezione potrebbe impedire il funzionamento dell’unità.- La spina non è collegata correttamente.
L’apparecchio si arresta durante il funzionamento	- La temperatura impostata è troppo alta.- La griglia non è aperta.- Le uscite dell’aria sono bloccate da ostacoli o il tubo è ostruito.- Le prese d’aria (filtri) sono ostruite dalla polvere.
L’apparecchio non funziona e la spia relativa allo scarico dell’acqua è accesa	- È necessario scaricare l’acqua: fare riferimento al paragrafo “Pannello di controllo - B”- Il tubo di scarico è ostruito o attorcigliato
Sui LED si legge “E1” o “E2” - Rivolgersi a un centro di assistenza autorizzato.

IN CASO DI PROBLEMI

Non smontare mai l'apparecchio autonomamente poiché il gas R290 richiede un accordo specifico per la riparazione. Un apparecchio riparato in modo scorretto può essere pericoloso.

Non usare l'apparecchio e contattare un centro di assistenza autorizzato se:

• l'apparecchio ha subito danni;
• l'apparecchio o il suo cavo di alimentazione sono danneggiati;
• l'apparecchio non funziona correttamente.

È possibile trovare un elenco dei centri di assistenza autorizzati sul sito Web Rowenta.

PROTEZIONE AMBIENTALE

L'apparecchio contiene materiali utili che possono essere recuperati o riciclati.

Portarlo presso un punto di raccolta rifiuti o un centro di assistenza autorizzato per consentirne il corretto smaltimento. Non gettare le batterie insieme ai rifiuti domestici: gettare le batterie nei punti dedicati al loro corretto smaltimento.

Queste istruzioni sono reperibili anche sul sito Web www.rowenta.com
