MANUAL DE UTILIZADOR Intense Cool AU4010F0 ROWENTA

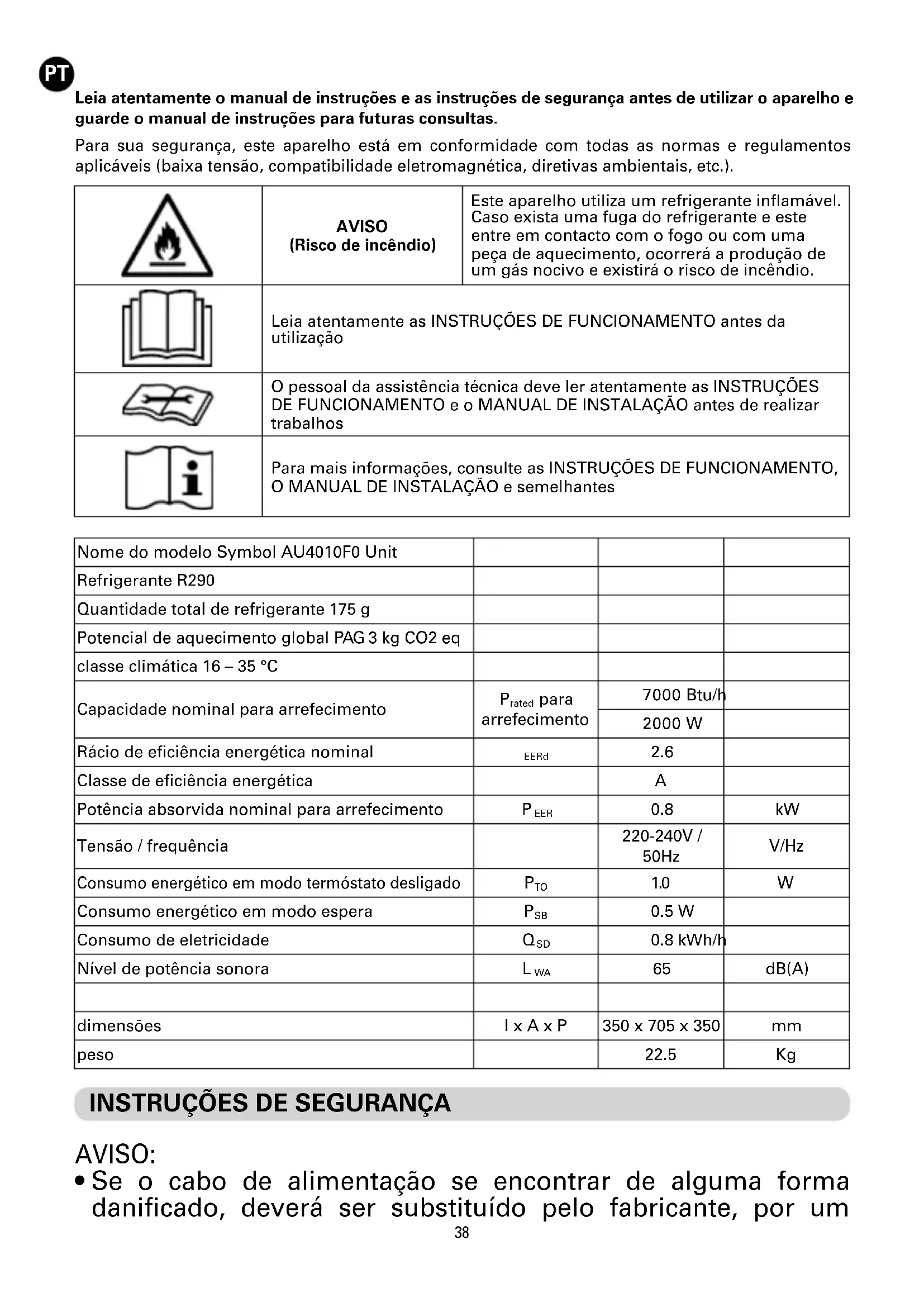

Leia atentamente o manual de instruções e as instruções de segurança antes de utilizar o aparelho e guarde o manual de instruções para futuras consultas. Para sua segurança, este aparelho está em conformidade com todas as normas e regulamentos aplicáveis (baixa tensão, compatibilidade eletromagnética, diretivas ambientais, etc.). AVISO (Risco de incêndio) Este aparelho utiliza um refrigerante inflamável. Caso exista uma fuga do refrigerante e este entre em contacto com o fogo ou com uma peça de aquecimento, ocorrerá a produção de um gás nocivo e existirá o risco de incêndio. Leia atentamente as INSTRUÇÕES DE FUNCIONAMENTO antes da utilização O pessoal da assistência técnica deve ler atentamente as INSTRUÇÕES DE FUNCIONAMENTO e o MANUAL DE INSTALAÇÃO antes de realizar trabalhos Para mais informações, consulte as INSTRUÇÕES DE FUNCIONAMENTO, O MANUAL DE INSTALAÇÃO e semelhantes Nome do modelo Symbol AU4010F0 Unit Refrigerante R290 Quantidade total de refrigerante 175 g Potencial de aquecimento global PAG 3 kg CO2 eq classe climática 16 – 35 °C Capacidade nominal para arrefecimento

rated para arrefecimento 7000 Btu/h 2000 W Rácio de eficiência energética nominal EERd

Classe de eficiência energética A Potência absorvida nominal para arrefecimento P EER

Tensão / frequência 220-240V / 50Hz V/Hz Consumo energético em modo termóstato desligado

Consumo energético em modo espera P

Consumo de eletricidade Q

Nível de potência sonora L

65 dB(A) dimensões l x A x P 350 x 705 x 350 mm peso 22.5 Kg

Se o cabo de alimentação se encontrar de alguma forma danificado, deverá ser substituído pelo fabricante, por umPT

Serviço de Assistência Técnica autorizado ou por uma pessoa igualmente qualificada, de forma a evitar qualquer perigo.

• Antes de cada utilização, certifique-se sempre de que o aparelho, a tomada e o cabo de alimentação estão em bom estado.

• O aparelho deve ser utilizado em condições normais de funcionamento, conforme definido nestas instruções.

• Desligue o aparelho e retire a ficha da tomada antes de o encher, limpar ou movimentar.

• Para saber mais sobre as operações de manutenção e configuração, consulte o guia do utilizador fornecido com o manual. Para países sujeitos aos regulamentos europeus (CE):

Este aparelho pode ser utilizado por crianças desde que tenham, pelo menos, 8 anos de idade, bem como por pessoas com falta de experiência e conhecimentos ou cujas capacidades físicas, sensoriais ou mentais sejam reduzidas, caso tenham recebido formação adequada e tenham sido devidamente informadas dos riscos envolvidos. A limpeza e a manutenção a cargo do utilizador não devem ser realizadas por crianças sem supervisão.

• As crianças não devem brincar com o aparelho. Para outros países:

Este aparelho não foi concebido para ser utilizado por pessoas (incluindo crianças) cujas capacidades físicas, sensoriais ou mentais se encontrem reduzidas, ou por pessoas com falta de experiência ou conhecimento, a não ser que tenham sido devidamente acompanhadas e instruídas sobre a correta utilização do aparelho, pela pessoa responsável pela sua segurança. As crianças devem ser supervisionadas de forma a garantir que não brincam com o aparelho.

Devem ser respeitados os regulamentos relativos à eliminação de óleo e agentes de refrigeração quando o aparelho for eliminado.

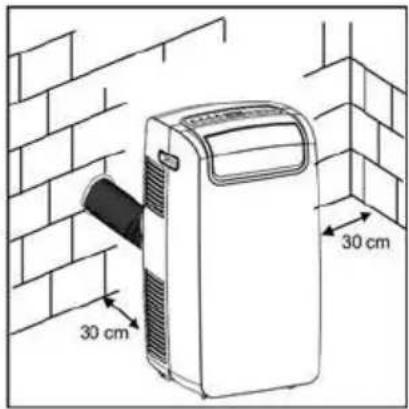

• Não utilize o aparelho perto de produtos e objetos inflamáveis e, mantenha uma distância mínima de 50 cm entre o aparelho e todos os objetos (paredes, cortinas, aerossóis, etc.)

• O comando utiliza 3 pilhas de 1,5 V (LR03 ou AAA).

• As pilhas devem ser inseridas com a polaridade correta, conforme apresentado no compartimento das pilhas.

• Os terminais da bateria não podem estar em curto-circuito.

• Mantenha afastado do fogo.

• IMPORTANTE: recomendamos que desligue o aparelho e retire a ficha da tomada quando este não estiver a ser utilizado. Quando guardar o aparelho durante um longo período de tempo, retire as pilhas do comando.PT

• Coloque o aparelho no modo de poupança de energia e desligue-o da corrente elétrica antes de substituir a pilha.

• Siga as instruções do fabricante das pilhas ao instalar pilhas novas.

• Poderá encontrar mais informações no documento do Manual do Utilizador para ativar as pilhas. Instruções específicas relativas a aparelhos com gás R290

• Este aparelho contém, aproximadamente, 0.175 kg de gás refrigerador R290. A quantidade máxima de carga de refrigerador é de 0,3 kg; o gás refrigerante R290 está em conformidade com as diretivas ambientais europeias.

• O fluxo de ar nominal mínimo é de 270 m3/h;

• É necessária uma área de superfície superior a 9 m2 (com uma altura ao teto > 2 m) para a instalação, a utilização e arrumação do aparelho

• A estagnação de possíveis fugas de gás refrigerador em espaços não ventilados pode causar incêndios ou risco de explosão caso o refrigerador entre em contacto com aquecedores elétricos, fogões ou outras fontes de ignição.

• Tenha cuidado quando arrumar o aparelho para evitar avarias mecânicas.

• Apenas as pessoas autorizadas por uma agência credenciada que certifiquem a sua competência no manuseamento de refrigerantes, em conformidade com a legislação do setor, devem trabalhar em circuitos de refrigerante.

• A manutenção e as reparações que necessitem da assistência de outras pessoas qualificadas devem ser efetuadas sob a supervisão de especialistas na utilização de refrigerantes inflamáveis.

• Não utilize quaisquer outros meios para acelerar o processo de descongelação ou para limpar, para além dos recomendados pelo fabricante.

• O aparelho deve ser guardado numa divisão sem fontes de ignição em funcionamento constante (por exemplo: chamas, um aparelho a gás ou um aquecedor elétrico em funcionamento)

• Não perfure nem queime.

• Tenha em atenção que o gás refrigerador pode ser inodoro.

PRECAUÇÕES DE UTILIZAÇÃO

Este aparelho destina-se apenas a uso doméstico. Não deve ser utilizado para aplicações industriais. O aparelho tem de ser instalado de acordo com os regulamentos em vigor no seu país. A temperatura de funcionamento situa-se entre 16 °C e 35 °C. Não puxe pelo cabo de alimentação nem pelo aparelho, mesmo quando pretende desligar a ficha da tomada. Desenrole totalmente o cabo de alimentação completamente antes de o utilizar. Não utilize o aparelho numa divisão empoeirada ou num local onde exista risco de incêndio. Nunca coloque objetos no interior do aparelho (por exemplo, agulhas, etc.). Não utilize uma extensão elétrica. Nunca utilize o aparelho inclinado ou deitado. Coloque o aparelho sobre uma superfície plana e estável. Não coloque objetos pesados ou crianças sobre o aparelho. Não tape o aparelho. Não tape as grelhas de entrada e/ou saída de ar. Não toque no aparelho com as mãos húmidas. Desligue o aparelho no botão (A) antes de o desligar da tomada. Não utilize o aparelho no exterior. A garantia será anulada caso ocorram danos resultantes de utilização incorreta. – TRANSPORTE

• Atenção: o seu aparelho inclui um compressor de refrigeração; colocar o dispositivo na horizontal pode causar avarias.

• Após o transporte, não ligue o aparelho durante, pelo menos, uma hora antes de o colocar em funcionamento. – ARRUMAÇÃO

• Se não utilizar o aparelho, este deve ser colocado numa área bem ventilada com as dimensões especificadas para o funcionamento e afastado de locais com humidade.

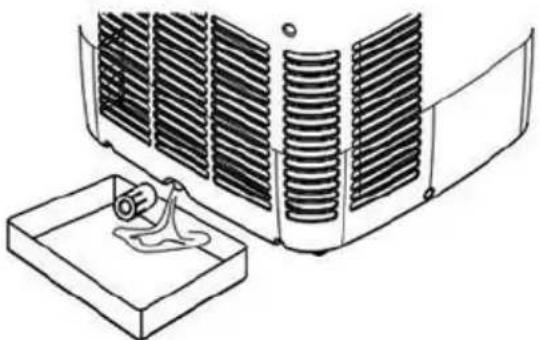

• Antes da arrumação, certifique-se de que retira a tampa de borracha da parte inferior do orifício de drenagem (#10) e deixe a água escoar para um recipiente. (fig. 1) Coloque o aparelho no modo de ventilador durante apenas algumas horas para secar qualquer humidade nas bobinas, de forma a evitar a formação de bolor.PT

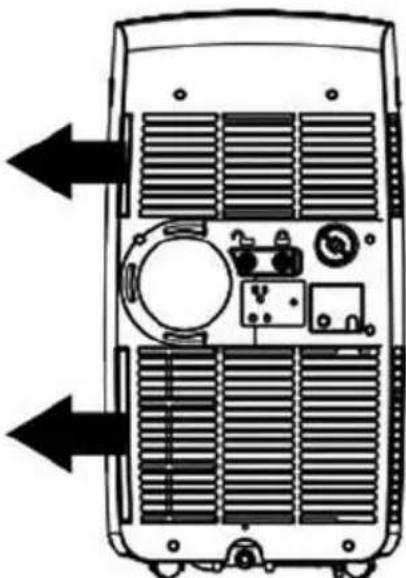

Antes de proceder à limpeza ou manutenção, desligue o aparelho e retire sempre a ficha da tomada. Limpeza: Limpe com um pano macio e seco. Nunca lave o ar condicionado com água. Nunca utilize substâncias voláteis, tais como gasolina ou pó de polir, para limpar o aparelho. Manutenção dos filtros de ar: É necessário limpar os filtros de ar depois de os utilizar durante cerca de 100 horas. Interrompa o funcionamento do aparelho e, em seguida, puxe os filtros de ar para trás. (fig. 2) Utilize um aspirador, água ou um pano macio e seco para limpar os filtros e, em seguida, volte a colocá-los. Fig. 2.

INSTRUÇÕES DE FUNCIONAMENTO

As instalações elétricas da divisão, bem como a instalação e utilização do aparelho, devem estar em conformidade com as normas em vigor no seu país. Antes da primeira utilização, certifique-se de que a tensão, frequência e potência do seu aparelho são adequadas para a alimentação elétrica de que dispõe. O seu aparelho deve funcionar com uma tomada elétrica com ligação à terra. É um aparelho de classe I. Antes de ligar o aparelho, certifique-se de que:

• O aparelho está posicionado de acordo com as instruções descritas neste manual;

• As grelhas de entrada e saída de ar estão completamente desobstruídas;

• O aparelho está colocado numa superfície horizontal estável; Não o coloque debaixo de um estendal ou qualquer outro objeto que possa originar a queda de água sobre o aparelho. Nota: Recomendamos que desligue o aparelho retirando a ficha da tomada quando não estiver a utilizar.PT

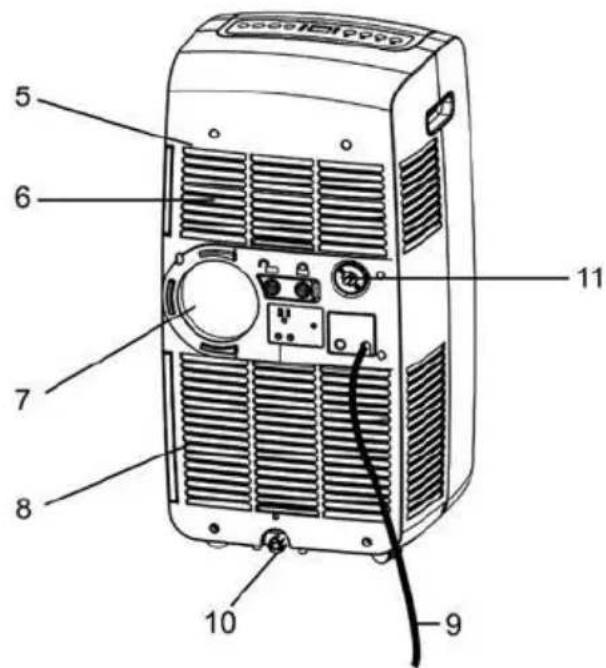

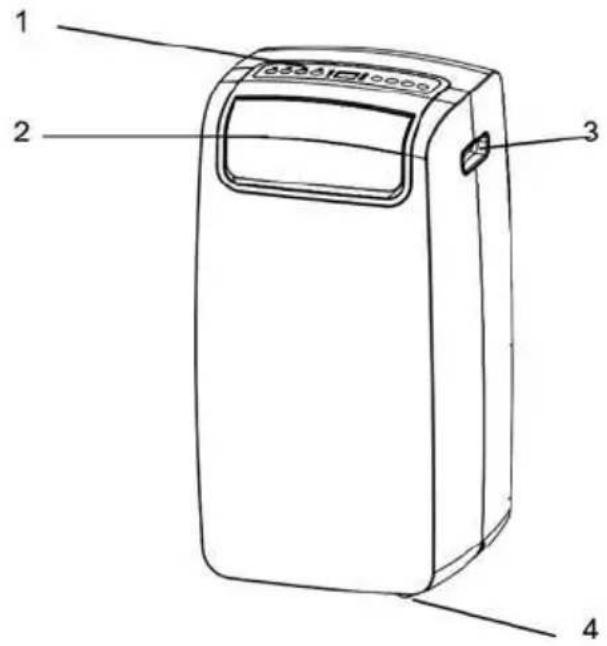

INSTRUÇÕES DE INSTALAÇÃO

9. Cabo de alimentação

10. Drenagem de saída de água

11. Drenagem de saída de água (apenas no

16. Acessório para orla de parede e tampa

Nota: certifique-se de que a drenagem de saída de água está bem instalada antes da utilização.PT

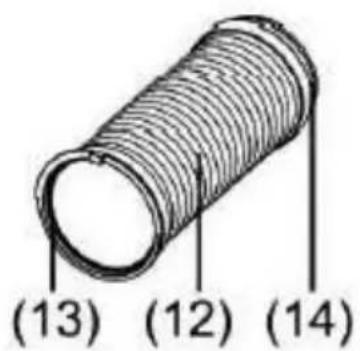

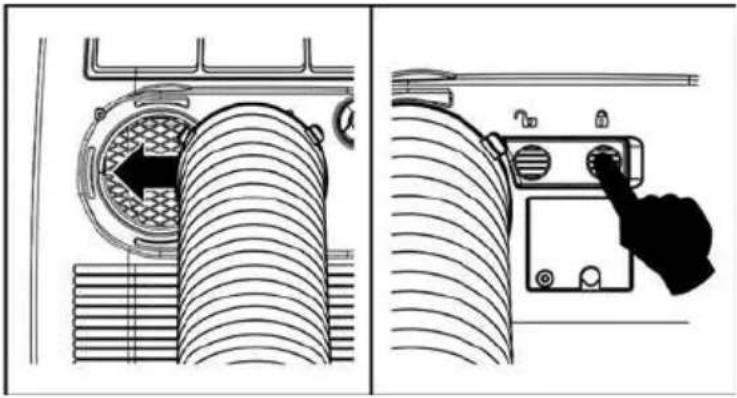

Instalação 1 – Instalação móvel 1/ Encaixe o bico de saída (#15) no conector de saída sem ranhuras (#14)2/ Deslize o outro conector de saída (#13) para a saída de ar (#9) situado na parte de trás do aparelho e empurre o interruptor basculante para fixar o conjunto com firmeza. (Fig. 3 e 4) Estique a mangueira (#13) até ao comprimento pretendido e posicione o bocal de escape (#15) através de uma janela aberta, conforme ilustrado na fig.5. Fig. 3 e 4 Fig. 5 Instalação semipermanente Se necessário, o seu aparelho também pode ser instalado de forma semipermanente (Fig. 6)Proceda da seguinte forma:

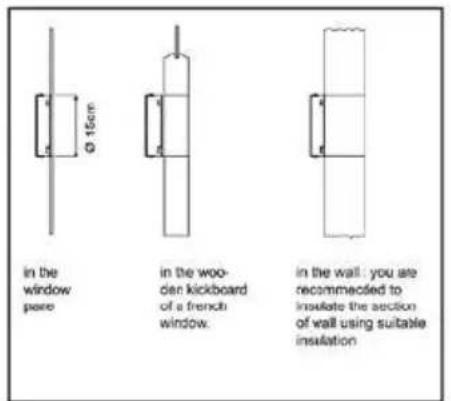

Perfure um orifício numa parede exterior ou através de um vidro de janela. Certifique-se de que as dimensões MÍN./MÁX. relativas ao tamanho do orifício e a respetiva posição são respeitadas. (Fig. 7 e 8)

• Instale o acessório de orla de parede (#16) fornecido no orifício.

• Insira outra extremidade do conjunto da mangueira no acessório anteriormente montado na parede, conforme ilustrado na (Fig. 6) Quando a mangueira não estiver a ser utilizada, coloque a tampa (#16) no conector para tapar o orifício da parede. NOTA: Ao instalar o ar condicionado de forma semipermanente, e de forma a manter o equilíbrio da pressão do ar entre interior e exterior, deixe sempre uma porta interior ligeiramente aberta. Fig. 6PT

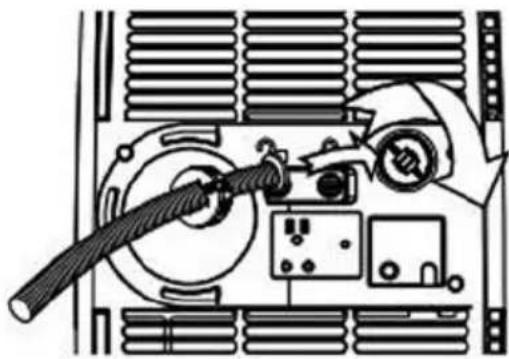

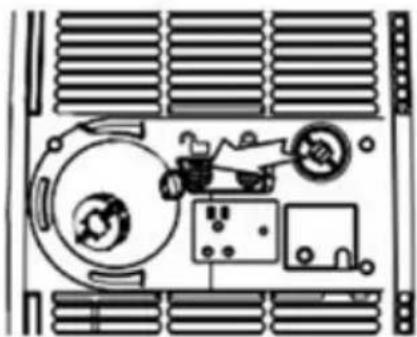

Para utilizar o aparelho no modo desumidificador, terá de instalar a drenagem contínua da seguinte forma. Nota: a mangueira de drenagem não está incluída. Irá necessitar de uma mangueira de drenagem com um tamanho de 3/4

1. Retire a tampa da saída de drenagem. (evacuação #11)

2. Retire o batente de borracha macia do interior do batente.

3. Passe a mangueira de drenagem através do anel do batente.

4. Volte a apertar o batente na saída de drenagem.

A água pode agora ser continuamente drenada através da mangueira para o esgoto ou um lava-loiça.PT

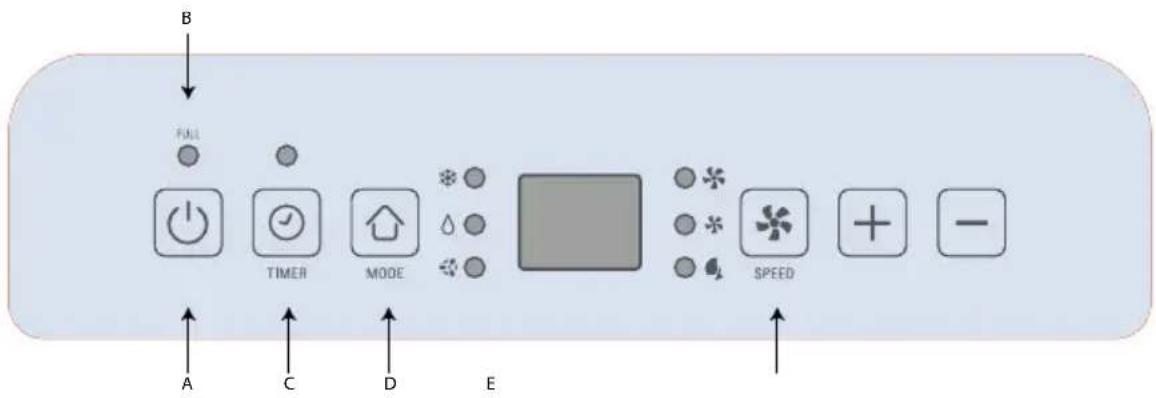

CD E Certifique-se de que abre a persiana (#2) antes de utilizar. Controlo da alimentação (A) O controlo da alimentação liga e desliga o aparelho. Depois de desligar o ar condicionado, deve aguardar 3 minutos antes de o voltar a ligar. Luz de aviso «FULL» (CHEIO) (B) A água condensada pode acumular-se no aparelho. Se o depósito interno ficar cheio, a luz de aviso acende-se e o aparelho deixa de funcionar até que seja drenada (evacuação #10). Para drenar o aparelho, consulte as instruções de arrumação na p.2. Se estiver a utilizar o aparelho no modo desumidificador, certifique-se de que instala corretamente a drenagem contínua (consulte a drenagem contínua na p. 44) Controlo do modo O controlo do modo tem três definições. A luz verde indica qual o modo que está a ser utilizado.

• Modo de refrigeração: Durante o modo de refrigeração, o ar é arrefecido e é expelido ar quente através da mangueira de saída de calor (#13). Ajuste a velocidade da ventoinha e a temperatura do ar de acordo com o nível de conforto pretendido. Utilize os botões (-) e (+) para definir a temperatura pretendida entre 16 e 32 °C. Após 10 segundos, o visor volta à temperatura ambiente. Nota: as mangueiras de troca de ar devem ventilar para o exterior da sala quando utilizar o modo refrigeração.

• Modo desumidificador: O ar é desumidificado à medida que passa pelo aparelho, sem estar no modo de refrigeração total. Neste modo, se a temperatura for superior a 25 °C, a velocidade da ventoinha pode ser ajustada; caso contrário, a velocidade da ventoinha é fixa para «baixa». Neste modo, não ligue a mangueira de saída e deixe o ar quente regressar à divisão. Terá de instalar uma mangueira de drenagem (evacuação #11), com a água a descarregar para o exterior. (consulte o parágrafo da p.44)

• Modo ventilador: o ar é distribuído por toda a divisão sem refrigeração. Nota: O aparelho não necessita de ser ventilado no modo ventilador. Ajuste a velocidade da ventoinha de acordo com o nível de conforto pretendido. Controlo da velocidade da ventoinha (D) O controlo da velocidade da ventoinha tem três definições: Alta, Média e Baixa. Temporizador (E) Desligar automático: com o aparelho no modo de funcionamento, prima o botão do temporizador. Em seguida, defina o tempo de funcionamento pretendido em horas antes de desligar, premindo os botões “+” ou “-”. Ligar automático: Com o aparelho no modo DESLIGADO, prima o botão do temporizador. Em seguida, defina o arranque diferido pretendido para LIGAR em horas premindo os botões “+” ou “-” antes doPT

aparelho começar a funcionar automaticamente no modo utilizado mais recentemente. O tempo é ajustável entre 1 e 24 horas Comando O comando utiliza 2 pilhas AAA ou LR03 de 1,5 V que não estão incluídas. Para mudar a pilha do comando, retire a tampa da parte de trás do comando e insira as pilhas com os polos (+) e (-) colocados na direção correta. Retire as pilhas se o comando não for utilizado durante um mês ou mais. As operações do comando são idênticas às funções do painel de controlo.

RESOLUÇÃO DE PROBLEMAS

Problema Análise O aparelho não liga - Aguarde 3 minutos e inicie novamente; o dispositivo de proteção pode estar a impedir que o aparelho funcione. - O cabo não está corretamente ligado. O aparelho desliga-se enquanto está em pleno funcionamento - A temperatura definida é muito elevada. - A persiana não está aberta. - As saídas de ar estão bloqueadas por obstáculos ou a mangueira está obstruída

As entradas de ar (filtros) estão obstruídas por pó O aparelho não funciona e o indicador do reservatório de água cheio acende-se - É necessário drenar a água: consulte o parágrafo “Painel de controlo - B” - A mangueira de drenagem está obstruída ou torcida Visor LED “E1” ou “E2” - Consulte um Serviço de Assistência Técnica autorizado.

CASO SURJA ALGUM PROBLEMA

Nunca desmonte o aparelho pelos seus próprios meios, uma vez que o gás R290 requer um acordo específico para a reparação. Um aparelho mal reparado pode ser perigoso para o utilizador. Não utilize o aparelho e contacte um Serviço de Assistência Técnica autorizado se:

• O aparelho tiver sofrido uma queda.

• O aparelho ou o cabo de alimentação estiverem danificados.

• O aparelho não funcionar corretamente. Pode encontrar uma lista de Serviços de Assistência Técnica autorizados no website da Rowenta. PROTEÇÃO DO AMBIENTE EM PRIMEIRO LUGAR! O aparelho contém materiais valiosos que podem ser recuperados ou reciclados. Entregue-o num ponto de recolha de resíduos, para possibilitar o seu tratamento. Não elimine as pilhas juntamente com o lixo doméstico. Entregue-as em pontos de recolha próprios para pilhas. Também pode encontrar estas instruções no nosso site www.rowenta.comIT
