Tipo de producto	Limpiador automático de piscina
Marca	Polaris
Modelo	Turbo Turtle
Categoría	Piscina
Uso	Piscinas sobre el suelo (modelo Turbo Turtle); también disponible para piscinas enterradas (Polaris 165)
Dimensiones	Aproximadamente 40 cm de diámetro
Peso	Aproximadamente 2,5 kg
Alimentación	Hidráulica (presión del agua de la piscina)
Presión de funcionamiento recomendada	5 a 10 psi (35 a 70 kPa)
Capacidad de filtración	Bolsa de filtración reutilizable
Longitud de la manguera	Adaptable a la profundidad y longitud de la piscina
Tipo de barrido	Aspiración y barrido por chorros
Mecanismo de desplazamiento	Aleatorio, cambio de dirección cada 15 a 25 segundos
Válvula de descarga	Ajuste de velocidad del limpiador
Conexión mural universal	Incluido (rosca hembra de 1-1/2 pulgadas)
Accesorios incluidos	Módulo de superficie, jaula de rueda, manguera de barrido, cabezal de barrido por chorros, bolsa multiuso, manguera con flotadores, conexión rápida, conexión mural universal (UWF)
Mantenimiento	Limpieza regular de la bolsa y del colador del filtro
Precauciones	Desconectar antes del lavado a contracorriente o tratamiento químico; retirar antes del baño
Piezas de repuesto	Usar solo piezas Polaris originales
Garantía	Tarjeta de garantía para devolver
Servicio al cliente	Zodiac Pool Systems LLC

Preguntas frecuentes - Turbo Turtle POLARIS

¿Cómo instalar la conexión mural universal (UWF)?

Retire la conexión mural universal (UWF) de la conexión rápida, enrósquela en la abertura de la tubería de retorno (rosca hembra de 1-1/2 pulgadas). Introduzca la conexión rápida en la UWF girando en el sentido de las agujas del reloj, luego tire para bloquear.

¿Cómo ajustar la longitud de la manguera de barrido?

Mida la profundidad máxima de la piscina, agregue 60 cm. Corte la manguera de barrido a esa longitud. Retire el conector de la parte cortada, aplaste la manguera con los dedos e insértela en el conector hasta la primera ranura.

¿Cómo ajustar la longitud de la manguera con flotadores?

Conecte la manguera a la pared, estírela hasta el punto más alejado de la piscina. El extremo debe estar a 1,2 m de ese punto. Si es demasiado larga, corte el exceso y fije el conector. Si es demasiado corta (solo Polaris 165), agregue la extensión de manguera con flotadores.

¿Por qué el Polaris no limpia toda la piscina?

Verifique la válvula de descarga (debe evacuar agua). Limpie el filtro de la piscina y el colador de la conexión rápida. Verifique la longitud de la manguera con flotadores. Inspeccione el tubo de desplazamiento aleatorio: si no se mueve, limpie el conector del filtro; si la bola no se mueve en 2 minutos, reemplace el tubo y el pistón.

¿Por qué el módulo de superficie se sumerge bajo el agua?

Elimine las torceduras de las mangueras. Saque el módulo del agua, vacíelo y agítelo. Si hay agua atrapada, desmonte la parte superior y drene. Ajuste la válvula de descarga para equilibrar. Verifique que la presión del agua esté entre 5 y 10 psi.

¿Por qué la manguera con flotadores permanece torcida?

Extienda la manguera con flotadores en plano y déjela al sol para que se destuerza. Verifique también los puntos mencionados en la sección 'Polaris no limpia toda la piscina'.

¿Por qué el módulo de superficie se mueve demasiado rápido?

Ajuste la válvula de descarga para ralentizar el módulo. Para el Polaris 165, retire un regulador de rótula si es necesario. Verifique que la presión del agua esté entre 5 y 10 psi.

¿Por qué la bolsa de filtración no permanece en el fondo de la piscina?

Verifique que la bolsa esté correctamente instalada y que el cabezal de barrido por chorros esté bien fijado. Busque burbujas de aire alrededor del cabezal (señal de aire en la tubería). Consulte también la sección 'el módulo de superficie se mueve demasiado rápido'.

¿Cómo limpiar la bolsa de filtración?

Presione los botones del cabezal de barrido por chorros para liberar la bolsa. Voltee la bolsa para vaciar los residuos. Abra completamente el marco y fije la bolsa limpia antes de volver a colocarla.

¿Cómo almacenar el Polaris en invierno?

No lo exponga al sol. Vacíe toda el agua para evitar daños por congelación. Retire el cabezal de barrido de la manguera y guárdelo plano. Coloque las mangueras desenrolladas. Quite todos los conectores de las tuberías de retorno, incluida la conexión mural universal (UWF).

MANUAL DE USUARIO Turbo Turtle POLARIS

Información importante

• Antes de instalar el Polaris®, asegúrese de que el filtro de la piscina esté limpio.
• Si la tubería del agua es nueva, debiera purgarse antes de instalar el Polaris.
• No toque el Polaris cuando está en uso.
• Quite siempre el Polaris antes de que los nadadores entren en la piscina.
• Desconecte siempre el Polaris de la pared de la piscina cuando limpie o lave el filtro en contracorriente.
• Después de limpiar o lavar el filtro en contracorriente, deje que el sistema de filtración funcione durante al menos cinco minutos antes de volver a conectar el Polaris.
• Retire siempre el Polaris de la piscina antes de efectuar tratamiento químico intensivo del agua.

Atención a clientes o apoyo técnico:

• Envíe inmediatamente por correo la tarjeta de garantía.
• Para comunicarse con Polaris: Zodiac Pool Systems LLC

Customer Service

Los dibujos en algunos revestimientos de vinilo son especialmente susceptibles a desgaste superficial o borrado del dibujo, como resultado de que entren en contacto con la superficie vinílica determinados objetos, tales como cepillos, juguetes de piscina, flotadores, fuentes, surtidores de cloro y limpiafondos automáticos. Los dibujos de algunos revestimientos de vinilo pueden rayarse o rasgarse de manera considerable simplemente al rozar la superficie con un cepillo de piscina. También puede borrarse la tinta del dibujo durante la instalación o al entrar en contacto con objetos en la piscina. Zodiac Pool Systems LLC no asume responsabilidad alguna por el borrado del dibujo o el rayado o rasgado del revestimiento de vinilo, ni la garantía limitada cubre estas contingencias.

Introducción

Reciba nuestras felicitaciones por la compra de su nuevo limpiafondos automático y gracias por preferir Polaris®. El Polaris 65y el Turbo Turtle, para piscinas elevadas, y el Polaris 165, para piscinas enterradas de vinilo o fibra de vidrio, han sido diseñados para brindarle años de servicio confiable y eficiente.

Al igual que muchos dispositivos mecánicos, el Polaris requiere de ajustes y mantenimiento periódico, así como la reposición eventual de algunas piezas de uso muy intensivo. Asegúrese de que el Polaris sea revisado ocasionalmente por su distribuidor local de Polaris o por un centro de servicio autorizado.

Siempre insista en genuinas piezas de repuesto Polaris. Las piezas de otras marcas no están fabricadas a nuestras especificaciones. Podrían afectar adversamente el funcionamiento de su Polaris y hasta dañarlo.

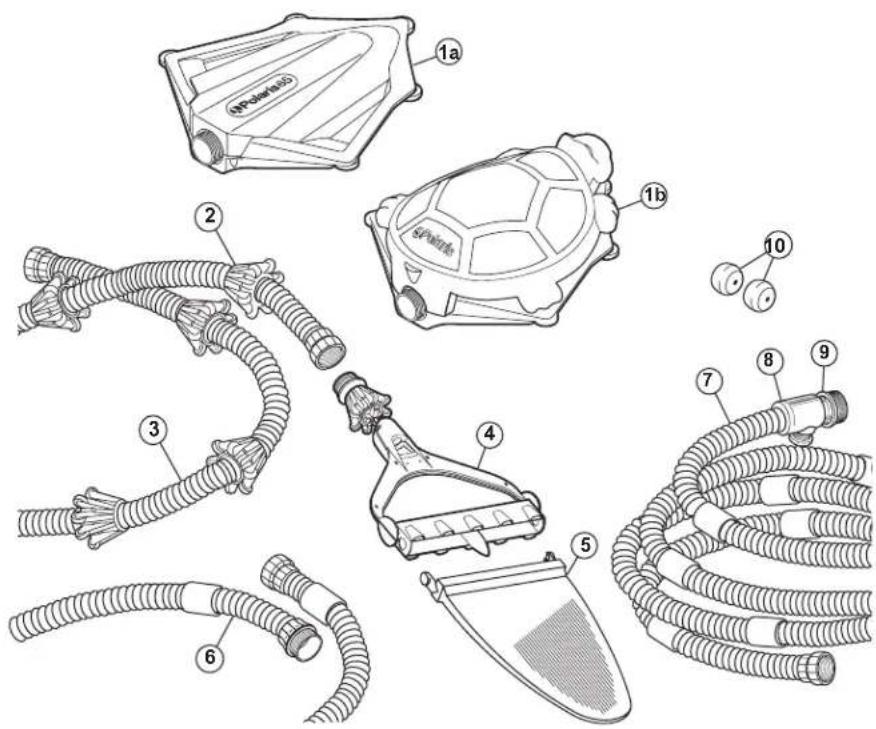

Limpiafondos completo Polaris

1a. Módulo de superficie

1b. Tapa tipo carapacho de tortuga

1. Caja para ruedas

2. Manguera barredora

3. Conjunto de barredora a chorro

4. Bolsa multiusos

5. Extensión manguera de flotación c/ conector-Sólo 165

6. Manguera de flotación

7. Desconector rápido

8. Conector universal de pared (CUP)

9. Reguladores tipo globo (2) – Sólo 165

Instrucciones para la instalación rápida

Tres pasos rápidos para instalar y lograr el máximo desempeño del Polaris®:

• Instale el conector universal de pared (CUP) con el desconector rápido y los reguladores tipo globo
• Ajuste la manguera barredora de acuerdo con la profundidad de la piscina
• Ajuste la manguera de flotación de acuerdo con la extensión de la piscina

1

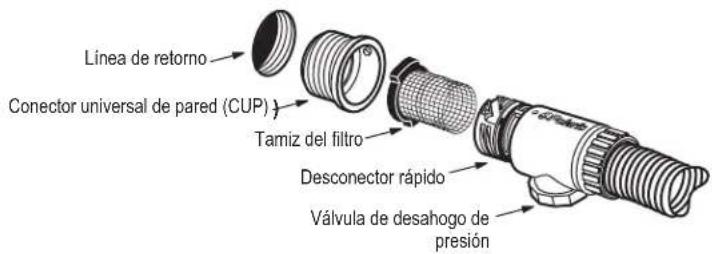

Instale el conector universal de pared

Se instala en minutos en piscinas que cuenten con línea de retorno de 1-1/2 pulgadas (3,8 cm) con rosca hembra.

1. Encienda la bomba de filtración y purgue la tubería. Apague la bomba.
2. Sólo Polaris 165 — Para el Polaris, use la línea de retorno más próxima al centro de la pared más larga. Si hay dos líneas de retorno, escoja la más cercana a la maquinaria de la piscina. Coloque los discos de los reguladores tipo globo en las demás líneas de retorno.
3. Desenrosque el CUP del desconector rápido y enrósquelo en la abertura de retorno.

Linea de retorno Conector universal de pared (CUP) Tamiz del filtro Desconector rápido Válvula de desahogo de presión

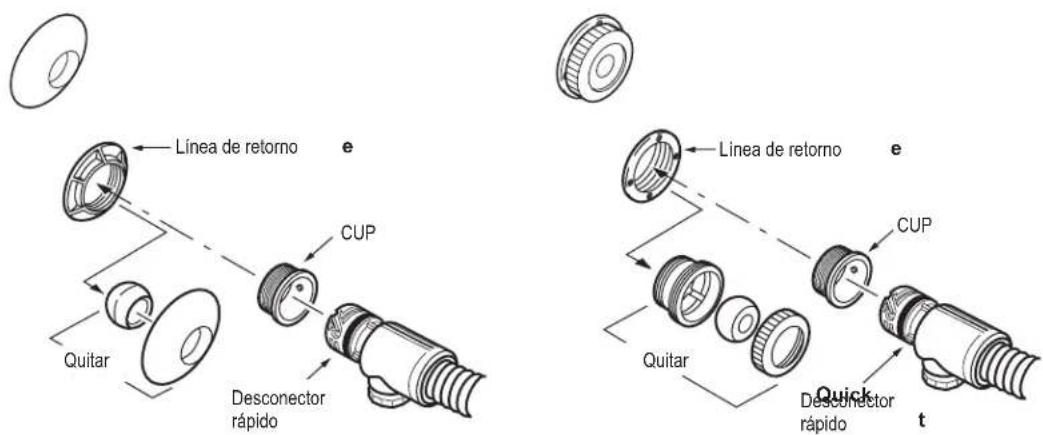

1. Gire el desconector rápido en el sentido horario para que entre en el CUP y tire hacia afuera para asegurarlo.

Línea de retorno e CUP Quitar Desconector rápido Línea de retorno e CUP Quitar Desconector rápido t

Si la línea de retorno no tiene alguno de los acoplamientos que aparecen en el siguiente diagrama, quite las piezas como se muestra e instale el conector universal de pared (CUP).

Si la línea de retorno difiere de todas estas, solicite la asesoría de Polaris.

2

Ajuste la manguera barredora de acuerdo con la profundidad de la piscina

1. Mida la parte más profunda de la piscina. Agregue 60 cm a esta medida para determinar la extensión correcta de la manguera barredora.
2. Si la manguera barredora es más larga que la extensión medida, recorte la manguera excedente.
3. Quite el conector de la manguera excedente.
4. Oprima la manguera barredora con los dedos. Introdúzcala en el conector hasta que la primera ranura se encuentre adentro.
5. Deslice los dedos dentro de la manguera, a través del conector y devuelva la manguera a su forma original.

Conector de la manguera Oprima aquí Inreunca hasta este punto

3

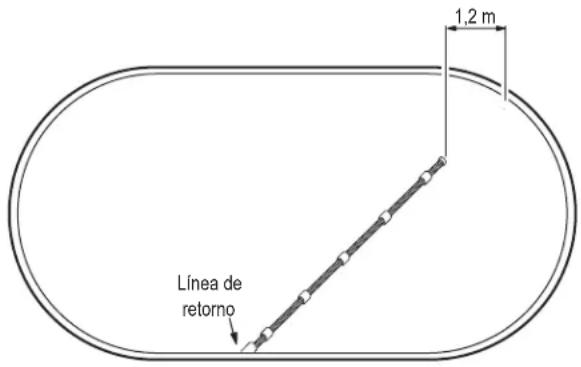

Ajuste la manguera de flotación de acuerdo con la extensión de la piscina

Con la manguera conectada a la línea de retorno en la pared de la piscina, extienda la manguera hasta el punto más alejado de la piscina. La punta de la manguera debe extenderse hasta 1,20 m antes de este punto.

¿Resulta demasiado larga la manguera? Recorte el excedente de la manguera de flotación. Quite el conector de la manguera excedente y colóquelo en la punta de la

1,2 m Línea de retorno

manguera restante, tal como se indica arriba.

¿Queda corta la manguera? Sólo para el Polaris® 165: Agregue la extensión de la manguera de flotación entre el tramo de manguera existente y el módulo de superficie. Si es necesario, vuelva a medir y haga los ajustes necesarios.

1. Abra completamente el armazón de la bolsa del filtro y sujételo al conjunto de la barredora a chorro. Sujete el conjunto a la manguera barredora.
2. Sujete la manguera de flotación y la manguera barredora al módulo de superficie.
3. Coloque el Polaris en la piscina y encienda la bomba de filtración de la piscina.
4. Extienda la manguera de flotación hasta el punto más alejado de la piscina. Al estar en funcionamiento la bomba de la piscina, el módulo de superficie debe encontrarse a aproximadamente 30 cm de la pared de la piscina.

Ajustes menores del limpiafondos Polaris®

Funcionando correctamente, el Polaris aspira y barre todas las superficies, desplazándose al azar por toda la piscina. El módulo de superficie flota sobre la superficie del agua, recirculando agua limpia y filtrada. La manguera barredera y la bolsa del filtro se desplazan por el fondo de la piscina, recogiendo tierra y suciedad.

El Polaris cambia de dirección aproximadamente cada 15 a 25 segundos.

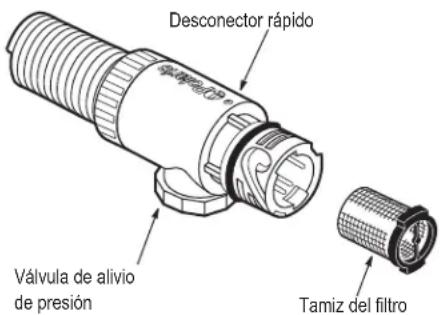

Válvula de alivio de presión

La válvula de alivio de presión en el desconector rápido automáticamente libera agua si la presión del agua que llega al Polaris es excesiva. También puede usarse para regular los movimientos del limpiafondos.

Si el Polaris cambia de dirección muy rápidamente, ajuste la válvula de alivio de presión para moderar la velocidad del limpiafondos.

Desconector rápido Válvula de alivio de presión Tamiz del filtro

Mantenimiento periódico

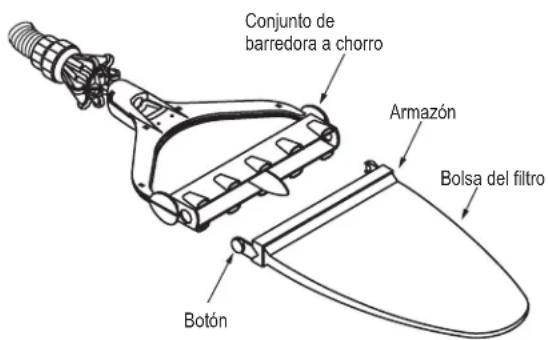

Limpieza de la bolsa del filtro

Para soltar la bolsa, oprima los botones en el conjunto de la barredora a chorro. Invierta la bolsa del filtro hacia afuera para retirar la basura.

Abra completamente el armazón y vuelva a sujetar la bolsa.

Conjunto de barredora a chorro Armazón Bolsa del filtro Botón

Limpieza del tamiz del filtro

El tamiz del filtro dentro del desconector rápido atrapa la suciedad no recogida por el sistema de filtración de la piscina. Para limpiarlo, sáquelo, enjuáguelo y, presionando con los dedos, vuelva a colocarlo en su lugar.

Lavado del filtro de la piscina

Siempre desconecte el Polaris de la pared de la piscina antes de limpiar o lavar en contracorriente el filtro. Después de limpiarlo o lavarlo, deje que funcione el sistema de filtración al menos durante cinco minutos para purgar plenamente las líneas de retorno, antes de volver a conectar el Polaris.

Almacenaje y preparación para el invierno

Nunca guarde el Polaris exponiéndolo a los rayos directos del Sol. Antes de almacenar el Polaris para el invierno, drene todo el agua del Polaris (La garantía no cubre daños por congelación). Separe el conjunto de la barredora a chorro de la manguera barredora y guárdelo en forma tendida. Cuelgue o tienda las mangueras en forma recta. Quite todos los acoplamientos de las líneas de retorno, incluyendo el CUP. En algunos casos, podría ser necesario utilizar la herramienta para quitar el CUP (pieza 10-102-00), que puede obtener de su distribuidor Polaris participante.

Resolución de problemas

Si el limpiafondos Polaris® muestra cualquiera de las siguientes acciones, podrían resultar necesarios algunos ajustes para lograr el máximo rendimiento. Consulte el diagrama detallado de las piezas para obtener las referencias de éstas.

Acción: El Polaris no limpia toda la piscina o se desplaza muy lentamente.

Solución: 1. Verifique que la válvula de alivio de presión esté liberando agua. Si no, limpie y enjuague el filtro de la piscina.

1. Revise el tamiz del filtro en el desconector rápido y, de ser necesario, límpielo.
2. Verifique que la manguera de flotación se extienda la distancia correcta.
3. Quite la tapa del módulo de superficie. Con el Polaris funcionando, verifique que el tubo aleatorio se mueva de un lado a otro.

Si no se mueve, apague la desconecte las mangueras, examine el mecanismo y localice el conector del filtro dentro del tubo aleatorio. Si se encuentra cubierto de suciedad o algas, quite la cámara del conector, el cilindro y el émbolo. Saque el tubo aleatorio y limpie el conector del filtro. Si el conector está limpio, reponga el émbolo.

Si se mueve, examine la bola aleatoria dentro del mecanismo. Si no se mueve en dos minutos, cambie el tubo aleatorio y el émbolo.

1. Verifique que la presión del agua se encuentre entre 0.35 y 0.70 kg/cm2. Puede obtener a través de su dis-tribuidor Polaris participante un probador de presión (Pza. N° 6-113-00).

Acción: El módulo de superficie se clava en el agua o se ladea.

Solución: 1. Enderece las mangueras torcidas.

1. Saque del agua el módulo de superficie, vacíelo y sacúdalo. Si aún se oye agua en el interior, quite la tapa, saque el conjunto del tapón de desagüe y drene el módulo.
2. Ajuste la válvula de alivio de presión hasta que se nivele el módulo de superficie.
3. Verifique que la presión del agua se encuentre entre 0.35 y 0.70 kg/cm2. Puede obtener de su distribuidor Polaris participante un probador de presión (Pza. N° 6-113-00).

Acción: La manguera de flotación se mantiene enroscada.

Solución: 1. Consulte "El Polaris no limpia toda la piscina".

1. Extienda la manguera de flotación bá, en la luz solar para quitarle lo enroscado.

Acción: El módulo de superficie se desplaza muy rápidamente.

Solución: 1. Ajuste la válvula de alivio de presión hasta que se desacelere el módulo de superficie.

1. Sólo 165: Quite uno de los reguladores tipo globo y, de ser necesario, vuelva a ajustar la válvula de alivio de presión.

2. Verifique que la presión de agua se encuentre entre 0.35 y 0.70 kg/cm2.

Acción: La bolsa no se mantiene en el fondo de la piscina.

Solución: 1. Verifique que la bolsa ha sido instalada correctamente.

1. Vea si aparecen burbujas de aire alrededor del conjunto de la barredora a chorro. Esto podría indicar que exista aire en la tubería.
2. Consulte "El módulo de superficie se desplaza muy rápidamente".
