Produkttyp	Automatischer Poolreiniger
Marke	Polaris
Modell	Turbo Turtle
Kategorie	Pool
Verwendung	Aufstellpools (Modell Turbo Turtle); auch für eingelassene Pools erhältlich (Polaris 165)
Abmessungen	Ca. 40 cm Durchmesser
Gewicht	Ca. 2,5 kg
Antrieb	Hydraulisch (Wasserdruck aus dem Pool)
Empfohlener Betriebsdruck	5 bis 10 psi (35 bis 70 kPa)
Filterkapazität	Wiederverwendbarer Filterbeutel
Schlauchlänge	Anpassbar an Tiefe und Länge des Pools
Reinigungsart	Absaugung und Düsenreinigung
Bewegungsmechanismus	Zufällig, Richtungswechsel alle 15 bis 25 Sekunden
Auslassventil	Einstellung der Reinigergeschwindigkeit
Universeller Wandanschluss	Inklusive (Innengewinde 1 1/2 Zoll)
Mitgeliefertes Zubehör	Oberflächenmodul, Radkäfig, Reinigungsschlauch, Düsenreinigungsaufsatz, Universalbeutel, Schwimmerschlauch, Schnellverbindung, universeller Wandanschluss (UWF)
Wartung	Regelmäßige Reinigung des Beutels und des Filtersiebs
Vorsichtsmaßnahmen	Vor Rückspülung oder chemischer Behandlung abklemmen; vor dem Baden entfernen
Ersatzteile	Nur Original-Polaris-Teile verwenden
Garantie	Garantiekarte zurücksenden
Kundendienst	Zodiac Pool Systems LLC

Häufig gestellte Fragen - Turbo Turtle POLARIS

Wie installiere ich den universellen Wandanschluss (UWF)?

Entfernen Sie den universellen Wandanschluss (UWF) von der Schnellverbindung, schrauben Sie ihn auf die Rücklaufleitung (Innengewinde 1 1/2 Zoll). Führen Sie die Schnellverbindung im Uhrzeigersinn gedreht in den UWF ein und ziehen Sie zum Verriegeln.

Wie stelle ich die Länge des Reinigungsschlauchs ein?

Messen Sie die maximale Tiefe des Pools und addieren Sie 60 cm. Schneiden Sie den Reinigungsschlauch auf diese Länge zu. Entfernen Sie den Stecker vom abgeschnittenen Teil, drücken Sie den Schlauch mit den Fingern zusammen und stecken Sie ihn bis zur ersten Rille in den Stecker.

Wie stelle ich die Länge des Schwimmerschlauchs ein?

Schließen Sie den Schlauch an die Wand an, spannen Sie ihn bis zum am weitesten entfernten Punkt des Pools. Das Ende sollte 1,2 m von diesem Punkt entfernt sein. Falls zu lang, überschüssiges Ende abschneiden und Stecker anbringen. Falls zu kurz (nur Polaris 165), Schwimmerschlauchverlängerung hinzufügen.

Warum reinigt der Polaris nicht den gesamten Pool?

Überprüfen Sie das Auslassventil (muss Wasser abgeben). Reinigen Sie den Poolfilter und das Sieb der Schnellverbindung. Überprüfen Sie die Länge des Schwimmerschlauchs. Untersuchen Sie das Zufallsbewegungsrohr: Wenn es sich nicht bewegt, reinigen Sie den Filteranschluss; wenn sich die Kugel nicht innerhalb von 2 Minuten bewegt, ersetzen Sie Rohr und Kolben.

Warum taucht das Oberflächenmodul unter Wasser?

Beseitigen Sie Schlauchverdrehungen. Nehmen Sie das Modul aus dem Wasser, entleeren Sie es und schütteln Sie es. Falls Wasser eingeschlossen ist, Oberteil demontieren und entleeren. Stellen Sie das Auslassventil zum Ausgleich ein. Stellen Sie sicher, dass der Wasserdruck zwischen 5 und 10 psi liegt.

Warum bleibt der Schwimmerschlauch verdreht?

Legen Sie den Schwimmerschlauch flach aus und lassen Sie ihn in der Sonne liegen, damit er sich entdreht. Überprüfen Sie auch die Punkte im Abschnitt 'Polaris reinigt nicht den gesamten Pool'.

Warum bewegt sich das Oberflächenmodul zu schnell?

Stellen Sie das Auslassventil ein, um das Modul zu verlangsamen. Entfernen Sie beim Polaris 165 ggf. einen Kugelregler. Stellen Sie sicher, dass der Wasserdruck zwischen 5 und 10 psi liegt.

Warum bleibt der Filterbeutel nicht am Boden des Pools?

Stellen Sie sicher, dass der Beutel korrekt installiert und der Düsenreinigungsaufsatz fest sitzt. Suchen Sie nach Luftblasen um den Kopf (Anzeichen für Luft in der Rohrleitung). Beachten Sie auch den Abschnitt 'Oberflächenmodul bewegt sich zu schnell'.

Wie reinige ich den Filterbeutel?

Drücken Sie die Tasten am Düsenreinigungsaufsatz, um den Beutel zu lösen. Drehen Sie den Beutel um, um Schmutz zu entleeren. Öffnen Sie den Rahmen vollständig und befestigen Sie den sauberen Beutel, bevor Sie ihn wieder einsetzen.

Wie lagere ich den Polaris im Winter?

Setzen Sie ihn nicht der Sonne aus. Entleeren Sie gesamtes Wasser, um Frostschäden zu vermeiden. Entfernen Sie den Reinigungsaufsatz vom Schlauch und lagern Sie ihn flach. Legen Sie die Schläuche abgerollt ab. Entfernen Sie alle Anschlüsse von den Rücklaufleitungen, einschließlich des universellen Wandanschlusses (UWF).

BEDIENUNGSANLEITUNG Turbo Turtle POLARIS

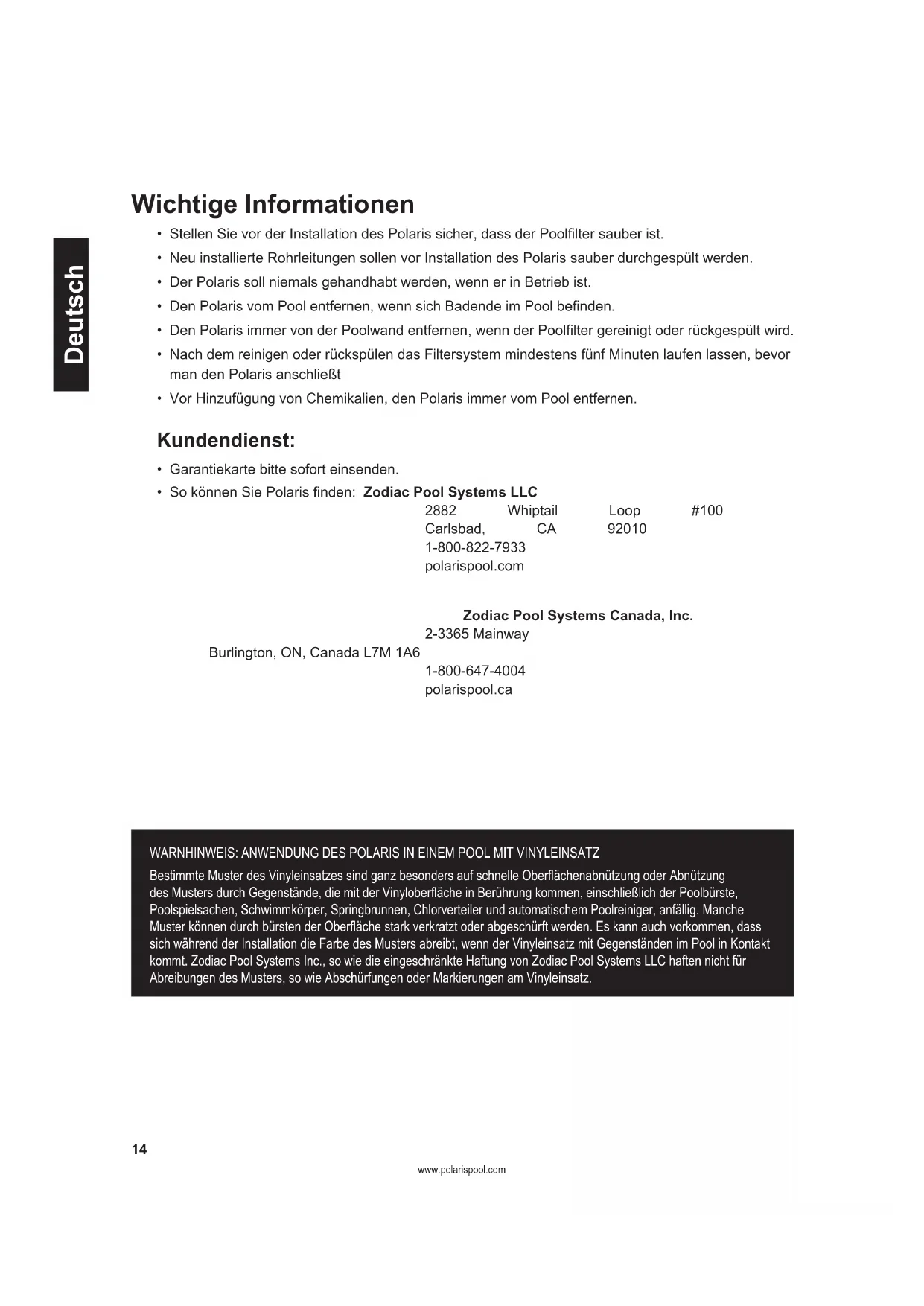

Wichtige Informationen

• Stellen Sie vor der Installation des Polaris sicher, dass der Poolfilter sauber ist.
• Neu installierte Rohrleitungen sollen vor Installation des Polaris sauber durchgespült werden.
• Der Polaris soll niemals gehandhabt werden, wenn er in Betrieb ist.
• Den Polaris vom Pool entfernen, wenn sich Badende im Pool befinden.
• Den Polaris immer von der Poolwand entfernen, wenn der Poolfilter gereinigt oder rückgespült wird.
• Nach dem reinigen oder rückspülen das Filtersystem mindestens fünf Minuten laufen lassen, bevor man den Polaris anschließt
• Vor Hinzufügung von Chemikalien, den Polaris immer vom Pool entfernen.

Kundendienst:

• Garantiekarte bitte sofort einsenden.
- So können Sie Polaris finden: Zodiac Pool Systems LLC

WARNHINWEIS: ANWENDUNG DES POLARIS IN EINEM POOL MIT VINYLEINSATZ

Bestimmte Muster des Vinyleinsatzes sind ganz besonders auf schnelle Oberflächenabnützung oder Abnützung des Musters durch Gegenstände, die mit der Vinyloberfläche in Berührung kommen, einschließlich der Poolbürste, Poolspielsachen, Schwimmkörper, Springbrunnen, Chlorverteiler und automatischem Poolreiniger, anfällig. Manche Muster können durch bürsten der Oberfläche stark verkratzt oder abgeschürft werden. Es kann auch vorkommen, dass sich während der Installation die Farbe des Musters abreibt, wenn der Vinyleinsatz mit Gegenständen im Pool in Kontakt kommt. Zodiac Pool Systems Inc., so wie die eingeschränkte Haftung von Zodiac Pool Systems LLC haften nicht für Abreibungen des Musters, so wie Abschürfungen oder Markierungen am Vinyleinsatz.

Einleitung

Es freut uns, dass Sie sich zum Kauf des neuen, automatischen Poolreinigers entschlossen haben und wir bedanken uns, dass Sie Polaris® gewählt haben. Die Polaris 65/Turbo Turtle für überirdische Swimmingpools und die Polaris 165 für in den Boden eingelassene Vinyl- oder Fiberglas Swimmingpools, ist so entworfen, dass sie Jahrelangen zuverlässigen und ausgezeichneten Service bieten.

Wie die meisten mechanischen Geräte, so muss auch der Polaris periodisch nachgestellt und routinemäßige Wartungsarbeiten, mit eventuellem ersetzen bestimmter Stressteile, durchgeführt werden. Stellen Sie sicher, dass Sie Ihren Polaris ab und zu von Ihrem örtlichen Polaris Händler oder von einem berechtigten Service Center warten lassen.

Bestehen Sie immer auf Originalersatzteile von Polaris. Ersatzteile die nicht von Polaris stammen entsprechen nicht unseren Vorschriften. Es kann sein, dass sich diese Teile negativ auf die Funktion Ihres Polaris auswirken oder diesen sogar beschädigen.

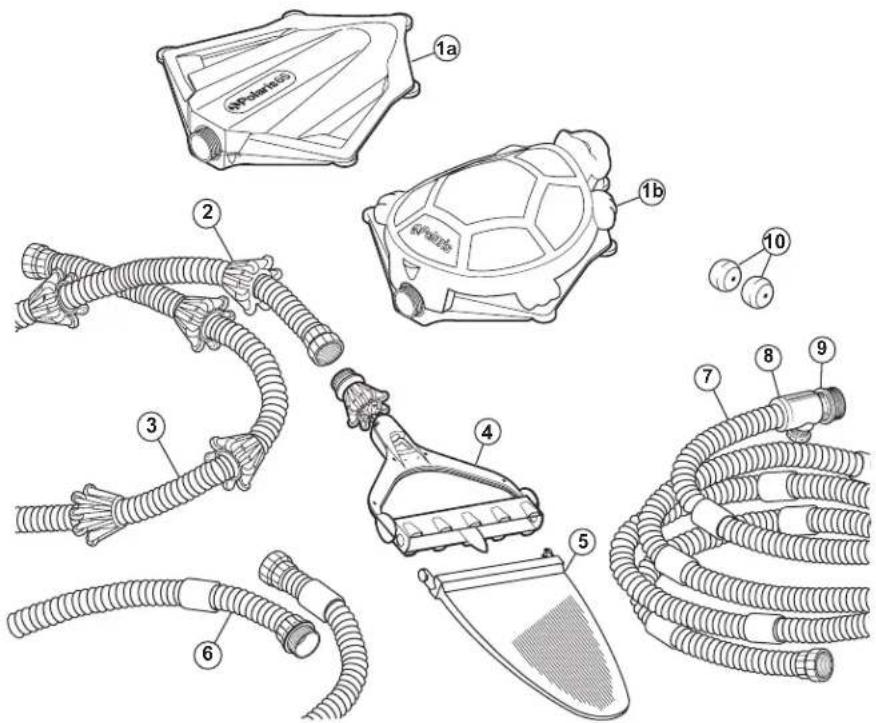

Polaris kompletter Reiniger

1a. Oberflächenmodul
1b. Turtle Top
2. Radkasten
3. Spülschlauch
4. Jet-Spülbausatz
5. Allzweckbeutel

1. Schwimmschlauchverlängerung mit Anschluss— nur für den 165
2. Schwimmschlauch
   8 Quick Trenner
3. Universale Wandhalterung (UWH)
4. Kugelregler (2) – nur für den 165

Quick Installationsanleitung

Drei kurze Schritte zur Installation und maximalen Leistung des Polaris®:

• Universale Wandhalterung (UWH) mit dem Quick Trenner und dem Kugelregler installieren.
• Spülschlauch je nach Pooltiefe einstellen
• Schwimmschlauch je nach Poollänge einstellen

1

Installation der universalen Wandhalterung

In Minuten bei Pools, mit einer 1 1/2 Zoll (3,8 cm) Innengewinde Rücklaufleitung, installiert.

1. Die Filterpumpe einschalten und die Rohrleitungen durchspülen. Pumpe ausschalten.

2. Nur für Polaris 165 — Nehmen Sie die Rücklaufleitung die sich am nächsten zum Mittelpunkt der längsten Poolwand des Polaris liegt. Wenn es zwei Leitungen gibt, dann wählen Sie die Leitung die der Poolausstattung näher liegt. Legen Sie die Kugelreglerscheiben in die restlichen Leitungen ein.

3. Den UWH von dem Quick Trenner entfernen und in die Rücklauföffnung einschrauben.

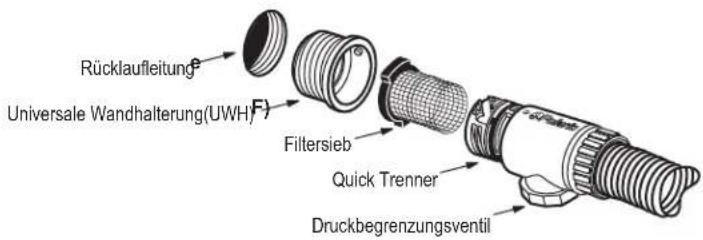

Rücklaufleitung Universale Wandhalterung(UWH) Filtersieb Quick Trenner Druckbegrenzungsventil

1. Den Quick Trenner im Uhrzeigersinn in den UWH drehen und festziehen um diesen zu sichern.

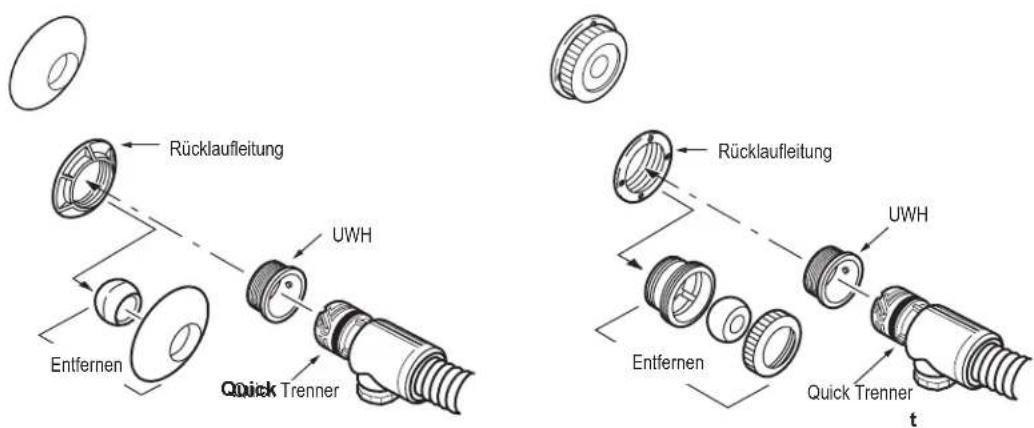

Rücklaufleitung UWH Entfernen Quick Trenner Rücklaufleitung UWH Entfernen Quick Trenner t

Wenn die Rücklaufleitung eine, der unten aufgezeichneten Anschlüsse aufweist, entfernen Sie die Teile wie angezeigt und installieren Sie dann die universale Wandhalterung UWH.

Wenn sich die Rücklaufleitung davon wesentlich unterscheidet, dann bitten Sie Ihren Polaris Händler um Hilfe.

2

Spülschlauch ja nach Pooltiefe einstellen

1. Messen Sie die tiefste Stelle des Pools. Rechnen Sie zwei Fuss (60 cm) dazu, um die genaue Länge des Spülschlauches zu errechnen.
2. Wenn der Spülschlauch länger als das abgemessene Stück ist, dann schneiden Sie das überschüssige Schlauchstück ab.
3. Entfernen Sie das Schlauchverbindungsstück von dem überschüssigen Schlauchstück, welches Sie eben abgeschnitten haben.

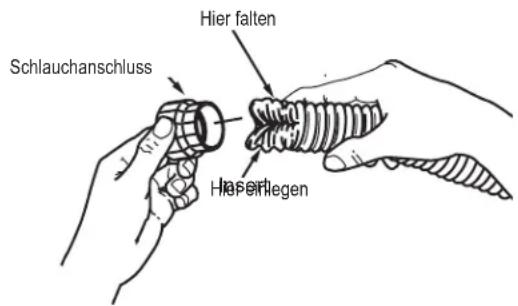

Schlauchanschluss Hier falten Hier finlegen

1. Falten Sie den Spülschlauch mit den Fingern zusammen. Drücken Sie den Schlauch in das Verbindungsstück bis die erste Kannelierung innen drinnen ist.

2. Greifen Sie mit den Fingern durch das Verbindungsstück innen in den Schlauch hinein und lassen Sie den Schlauch in die ursprüngliche Form einrasten.

3

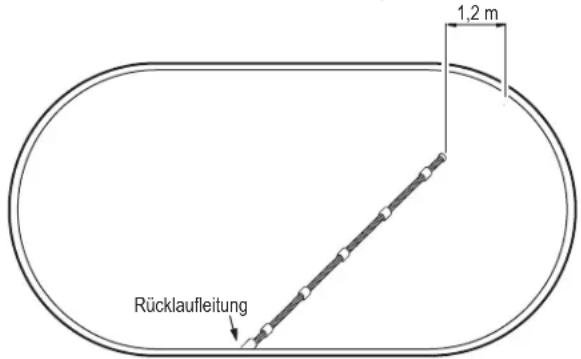

Schwimmschlauch je nach Poollänge einstellen

Mit dem Schlauch, durch die Rücklaufleitung an die Poolwand verbunden, ziehen Sie den Schlauch bis zum längsten Ende des Pools. Das Schlauchende soll 4 Fuss (120 cm) kürzer sein als bis zu diesem Punkt.

Ist der Schlauch zu lang? Überschüssigen Schwimmschlauch abschneiden. Schlauchverbindung vom überschüssigen und abgeschnittenen Schlauchstück entfernen und es an das neue Ende des Schwimmschlauches, wie oben angegeben, befestigen.

Ist der Schlauch zu kurz? Nur für Polaris® 165 – fügen Sie die

1,2 m Rücklaufleitung

Schwimmschlauchverlängerung zwischen das gegenwärtige Schwimmschlauchteil und das Oberflächenmodul ein. Messen Sie erneut und stellen Sie es entsprechend neu ein, wenn dies nötig ist.

1. Öffnen Sie den Rahmen des Filterbeutels komplett und befestigen Sie ihn an den Jet Spülbausatz. Befestigen Sie den Bausatz dann an den Spülschlauch.
2. Befestigen Sie den Schwimmschlauch und den Spülschlauch an das Oberflächenmodul.
3. Geben Sie den Polaris in den Pool und schalten Sie die Poolfilterpumpe ein.
4. Ziehen Sie den Schwimmschlauch bis zum entferntesten Ende des Pools. Wenn die Poolpumpe läuft, soll das Oberflächenmodul etwa 30 cm von der Poolwand entfernt sein.

Feineinstellung des Polaris® Reinigers

Wenn der Polaris richtig funktioniert, reinigt und saugt er alle Flächen und bewegt sich beliebig im Pool umher. Das Oberflächenmodul schwimmt auf der Wasseroberfläche und zirkuliert sauberes und gefiltertes Wasser. Der Spülschlauch und der Filterbeutel bewegen sich am Boden des Pools entlang und sammeln Schmutz und Abfall.

Der Polaris wechselt in etwa alle 15-25 Sekunden die Richtung.

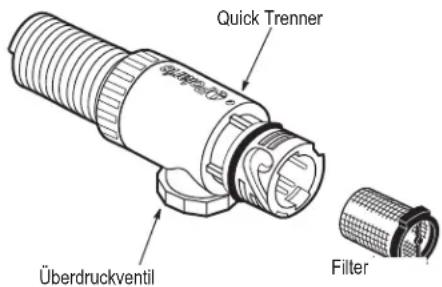

Überdruckventil

Das Überdruckventil im Quick Trenner gibt automatisch Wasser ab, wenn der Polaris unter zu hohem Wasserdruck steht. Es kann auch zur Einstellung und Regulierung der Bewegung des Reinigers benutzt werden.

Wenn der Polaris zu schnell die Richtung ändert, dann stellen Sie das Überdruckventil anders ein, damit der Reiniger langsamer läuft.

Quick Trenner Überdruckventil Filter

Routine Wartung

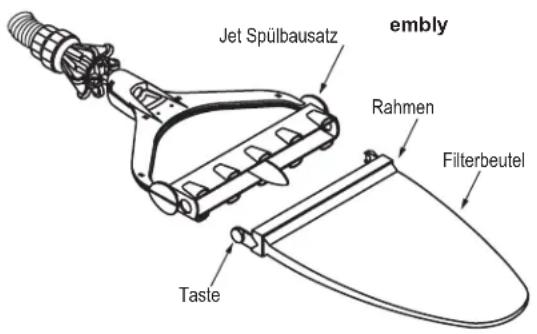

Filterbeutel reinigen

Drücken Sie die Tasten am Jet Spülbausatz um den Beutel zu trennen. Stülpen Sie den Filterbeutel um und entfernen Sie jeglichen Abfall.

Den Rahmen ganz öffnen und den Beutel wieder befestigen.

Jet Spülbausatz embly Rahmen Filterbeutel Taste

Filter reinigen

Der Filter der sich innen im Quick Trenner befindet fängt den Abfall auf, der vom Poolfiltersystem verpasst wurde. Zur Reinigung zieht man ihn heraus und spült ihn ab und drückt ihn dann wieder in die ursprüngliche Position zurück.

Rückspülung des Poolfilters

Bevor Sie den Poolfilter reinigen oder rückspülen, soll der Polaris immer von der Poolwand entfernt werden. Nach dem reinigen und rückspülen soll das Filtersystem mindestens fünf Minuten lang laufen um die Rücklaufleitungen durchzuspülen bevor der Polaris neu angeschlossen wird.

Lagerung und Einwinterung

Der Polaris soll nie im direkten Sonnenlicht gelagert werden. Für die Einwinterung sollen alle Wasserrückstände aus den Schläuchen abgelassen werden (Schäden durch Frost werden von der Garantie nicht gedeckt). Entfernen Sie den Jet Spülbausatz vom Spülschlauch und lagern Sie ihn flach. Hängen oder lagern Sie die Schläuche gerade. Entfernen Sie alle Anschlussstücke von den Rücklaufleitungen, einschließlich der UWH (universale Wandhalterung). In manchen Fällen kann es vorkommen, dass man das UWH Removal Tool (UWH Entferner) (Teile Nr. 10-102-00) benutzen muss, welchen Sie über Ihren Polaris Händler beziehen können.

Fehlerbehebung

Sollte der Polaris® Reiniger des öfteren folgende Probleme zeigen, kann es sein, dass eine Neueinstellung notwendig sind, um die ursprüng-liche Leistung wieder herzustellen. Für Zubehörteile siehe Explosionsdarstellung.

Vorgang: Der Polaris reinigt nicht den gesamten Pool oder er läuft langsam.

Lösung: 1. Stellen Sie sicher, dass das Überdruckventil Wasser durchlässt. Wenn das nicht der Fall ist, dann reinigen oder rückspülen Sie bitte den Poolfilter.

1. Überprüfen Sie den Filter im Quick Trenner und wenn notwendig, muss dieser gereinigt werden.
2. Stellen Sie sicher, dass der Zuleitungsschlauch die entsprechend richtige Länge hat.
3. Entfernen Sie das Oberflächenmodul Top. Stellen Sie sicher, dass sich das Zufalls-vorrichtungsrohr vorwärts und rückwärts bewegt, während der Polaris läuft.

Wenn er sich nicht bewegt abschalten, Schläuche abmontieren, den Mechanismus prüfen und die Filterverbindung innen in dem Zufallsvorrichtungsrohr lokalisieren. Wenn dies mit Abfall oder Algen belegt ist dann entfernen Sie die Verbindungskammer, den Zylinder und die Kolben. Ziehen Sie das Zufallsvorrichtungsrohr heraus und reinigen Sie den Filteranschluss. Wenn der Anschluss sauber ist, dann ersetzen Sie die Kolben.

Wenn es sich bewegt: B Sie den Zufallsvorrichtungsball im Mechanismus. Wenn er sich nicht innerhalb von 2 Minuten bewegt, dann wechseln Sie das Zufallsvorrichtungsrohr und die Kolben.

1. Stellen Sie sicher, dass der Wasserdruck zwischen 5 und 10 Psi (35 und 70 kPa) liegt. Ein Druckmesser (Teile Nr. 6-113-00) ist über Ihren örtlichen Polaris Händler erhältlich.

Vorgang: Das Oberflächenmodul taucht unter oder lehnt zu einer Seite.

Lösung: 1. Richten Sie eventuell verdrehte Schläuche aus.

1. Nehmen Sie das Oberflächenmodul aus dem Wasser, entleeren Sie es und schütteln Sie es. Wenn man hört, dass noch Wasser drinnen ist, dann entfernen Sie das Top, ziehen Sie den Abflussbausatz heraus und entleeren Sie das Modul
2. Stellen Sie das Überdruckventil so lange neu ein, bis sich das Oberflächenmodul einpendelt.
3. Stellen Sie sicher, dass sich der Wasserdruck zwischen 5 und 10 Psi (35 und 70 kPa) befindet.

Vorgang: Der Zuleitungsschlauch bleibt aufgerollt.

Lösung: 1. Siehe „Polaris reinigt nicht den gesamten Pool“

1. Richten Sie den Zuleitungsschlauch so aus, dass er gerade in der Sonne liegt und dass alle Windungen entfernt sind.

Vorgang: Oberflächenmodul bewegt sich zu schnell.

Lösung: 1. Justieren Sie das Überdruckventil, bis sich das Oberflächenmodul langsamer bewegt.

1. Nur für die 165: Entfernen Sie einen der Kugelregler und wenn nötig, stellen Sie das Überdruckventil neu ein.
2. Stellen Sie sicher, dass der Wasserdruck zwischen 5 und 10 Psi ten (35 und 70 kPa) liegt.

Vorgang: Beutel bleibt nicht am Boden des Pools.

Lösung: 1. Stellen Sie sicher, dass der Beutel richtig installiert wurde.

1. Prüfen Sie, ob sich um den Jet Bodybausatz Luftblasen bilden. Das kann auf Luft in den Rohrleitungen hindeuten.
2. Siehe „Oberflächenmodul bewegt sich zu schnell.“
