Tipo di prodotto	Pulitore automatico per piscina
Marca	Polaris
Modello	Turbo Turtle
Categoria	Piscina
Utilizzo	Piscine fuori terra (modello Turbo Turtle); disponibile anche per piscine interrate (Polaris 165)
Dimensioni	Circa 40 cm di diametro
Peso	Circa 2,5 kg
Alimentazione	Idraulica (pressione dell'acqua della piscina)
Pressione di funzionamento consigliata	5 a 10 psi (35 a 70 kPa)
Capacità di filtrazione	Sacchetto di filtrazione riutilizzabile
Lunghezza del tubo	Adattabile alla profondità e lunghezza della piscina
Tipo di spazzolamento	Aspirazione e spazzolamento a getti
Meccanismo di movimento	Casuale, cambio di direzione ogni 15 a 25 secondi
Valvola di scarico	Regolazione della velocità del pulitore
Raccordo a muro universale	Incluso (filettatura femmina 1-1/2 pollici)
Accessori inclusi	Modulo di superficie, gabbia della ruota, tubo di spazzolamento, testina di spazzolamento a getti, sacchetto multiuso, tubo galleggiante, connessione rapida, raccordo a muro universale (UWF)
Manutenzione	Pulizia regolare del sacchetto e del filtro a rete
Precauzioni	Scollegare prima del controlavaggio o trattamento chimico; rimuovere prima del bagno
Pezzi di ricambio	Utilizzare solo parti Polaris originali
Garanzia	Scheda di garanzia da restituire
Servizio clienti	Zodiac Pool Systems LLC

Domande frequenti - Turbo Turtle POLARIS

Come installare il raccordo a muro universale (UWF)?

Rimuovere il raccordo a muro universale (UWF) dalla connessione rapida, avvitarlo sull'apertura del tubo di ritorno (filettatura femmina 1-1/2 pollici). Introdurre la connessione rapida nell'UWF ruotando in senso orario, quindi tirare per bloccare.

Come regolare la lunghezza del tubo di spazzolamento?

Misurare la profondità massima della piscina, aggiungere 60 cm. Tagliare il tubo di spazzolamento a questa lunghezza. Rimuovere il connettore dalla parte tagliata, schiacciare il tubo con le dita e infilarlo nel connettore fino alla prima scanalatura.

Come regolare la lunghezza del tubo galleggiante?

Collegare il tubo alla parete, tenderlo fino al punto più lontano della piscina. L'estremità deve essere a 1,2 m da questo punto. Se troppo lungo, tagliare l'eccesso e fissare il connettore. Se troppo corto (solo Polaris 165), aggiungere il prolungamento del tubo galleggiante.

Perché il Polaris non pulisce tutta la piscina?

Controllare la valvola di scarico (deve scaricare acqua). Pulire il filtro della piscina e il filtro a rete della connessione rapida. Verificare la lunghezza del tubo galleggiante. Ispezionare il tubo di movimento casuale: se non si muove, pulire il connettore del filtro; se la sfera non si muove in 2 minuti, sostituire il tubo e il pistone.

Perché il modulo di superficie si immerge?

Eliminare le torsioni dei tubi. Togliere il modulo dall'acqua, svuotarlo e scuoterlo. Se c'è acqua intrappolata, smontare la parte superiore e scaricare. Regolare la valvola di scarico per bilanciare. Verificare che la pressione dell'acqua sia tra 5 e 10 psi.

Perché il tubo galleggiante rimane attorcigliato?

Stendere il tubo galleggiante in piano e lasciarlo al sole per distorcerlo. Verificare anche i punti menzionati nella sezione 'Il Polaris non pulisce tutta la piscina'.

Perché il modulo di superficie si muove troppo velocemente?

Regolare la valvola di scarico per rallentare il modulo. Per il Polaris 165, rimuovere un regolatore a sfera se necessario. Verificare che la pressione dell'acqua sia tra 5 e 10 psi.

Perché il sacchetto di filtrazione non resta sul fondo della piscina?

Verificare che il sacchetto sia installato correttamente e che la testina di spazzolamento a getti sia ben fissata. Cercare bolle d'aria intorno alla testina (segno di aria nella tubazione). Consultare anche la sezione 'Il modulo di superficie si muove troppo velocemente'.

Come pulire il sacchetto di filtrazione?

Premere i pulsanti della testina di spazzolamento a getti per rilasciare il sacchetto. Capovolgere il sacchetto per svuotare i detriti. Aprire completamente il telaio e fissare il sacchetto pulito prima di rimetterlo in posizione.

Come riporre il Polaris in inverno?

Non esporlo al sole. Svuotare tutta l'acqua per evitare danni da gelo. Rimuovere la testina di spazzolamento dal tubo e riporla in piano. Posare i tubi svolti. Rimuovere tutti i raccordi dai tubi di ritorno, incluso il raccordo a muro universale (UWF).

MANUALE UTENTE Turbo Turtle POLARIS

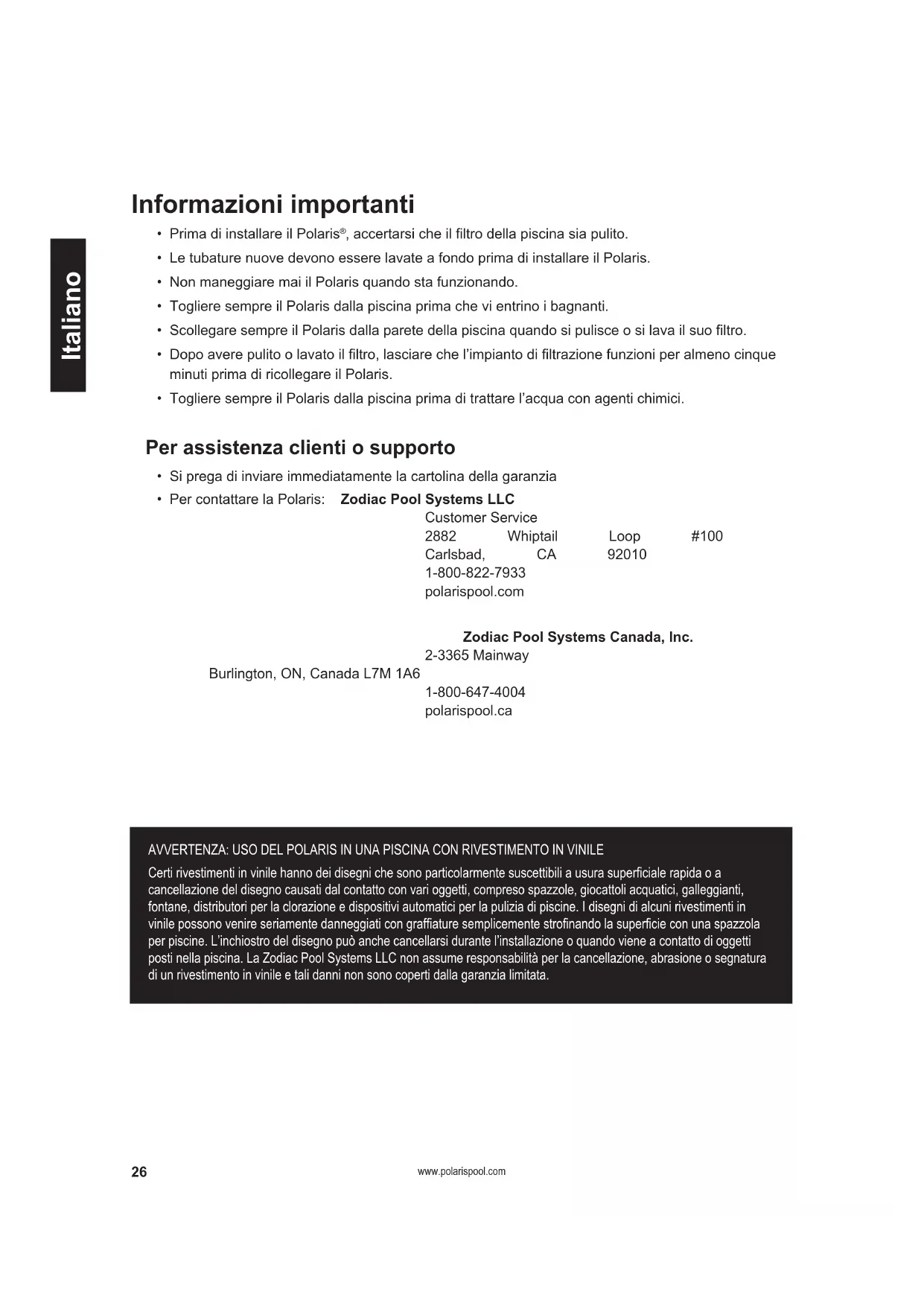

Informazioni importanti

• Prima di installare il Polaris®, accertarsi che il filtro della piscina sia pulito.
• Le tubature nuove devono essere lavate a fondo prima di installare il Polaris.
• Non maneggiare mai il Polaris quando sta funzionando.
• Togliere sempre il Polaris dalla piscina prima che vi entrino i bagnanti.
• Scollegare sempre il Polaris dalla parete della piscina quando si pulisce o si lava il suo filtro.
• Dopo avere pulito o lavato il filtro, lasciare che l'impianto di filtrazione funzioni per almeno cinque minuti prima di ricollegare il Polaris.
• Togliere sempre il Polaris dalla piscina prima di trattare l'acqua con agenti chimici.

Per assistenza clienti o supporto

- Si prega di inviare immediatamente la cartolina della garanzia

• Per contattare la Polaris: Zodiac Pool Systems LLC

- Si prega di inviare immediatamente la cartolina della garanzia - Per contattare la Polaris: Zodiac Pool Systems LLC

Customer Service

Certi rivestimenti in vinile hanno dei disegni che sono particolarmente suscettibili a usura superficiale rapida o a cancellazione del disegno causati dal contatto con vari oggetti, compreso spazzole, giocattoli acquatici, galleggianti, fontane, distributori per la clorazione e dispositivi automatici per la pulizia di piscine. I disegni di alcuni rivestimenti in vinile possono venire seriamente danneggiati con graffiature semplicemente strofinando la superficie con una spazzola per piscine. L'inchiostro del disegno può anche cancellarsi durante l'installazione o quando viene a contatto di oggetti posti nella piscina. La Zodiac Pool Systems LLC non assume responsabilità per la cancellazione, abrasione o segnatura di un rivestimento in vinile e tali danni non sono coperti dalla garanzia limitata.

Introduzione

Congratulazioni per l'acquisto di un nuovo dispositivo di pulizia automatica per piscine e grazie di avere scelto un Polaris®. Il Polaris 65/Turbo Turtle per piscine non interrate, e il Polaris 65 per piscine interrate in vinile o in fibra di vetro, sono state progettate per fornire anni di prestazioni affidabili ed efficienti.

Come tutti i dispositivi meccanici, il Polaris richiede regolazioni periodiche, una manutenzione regolare e la sostituzione di certe parti sottoposte a lavoro pesante. Accertarsi che il Polaris venga controllato di tanto in tanto da parte del rivenditore Polaris locale o di un centro di servizio autorizzato.

Richiedere sempre che vengano usate parti di ricambio originali Polaris. Pezzi di ricambio di altre marche non sono prodotti secondo le specifiche della fabbrica. Tali pezzi possono influire in modo negativo sulle prestazioni del Polaris e possono anche danneggiarlo.

Il dispositivo di pulizia completo Polaris

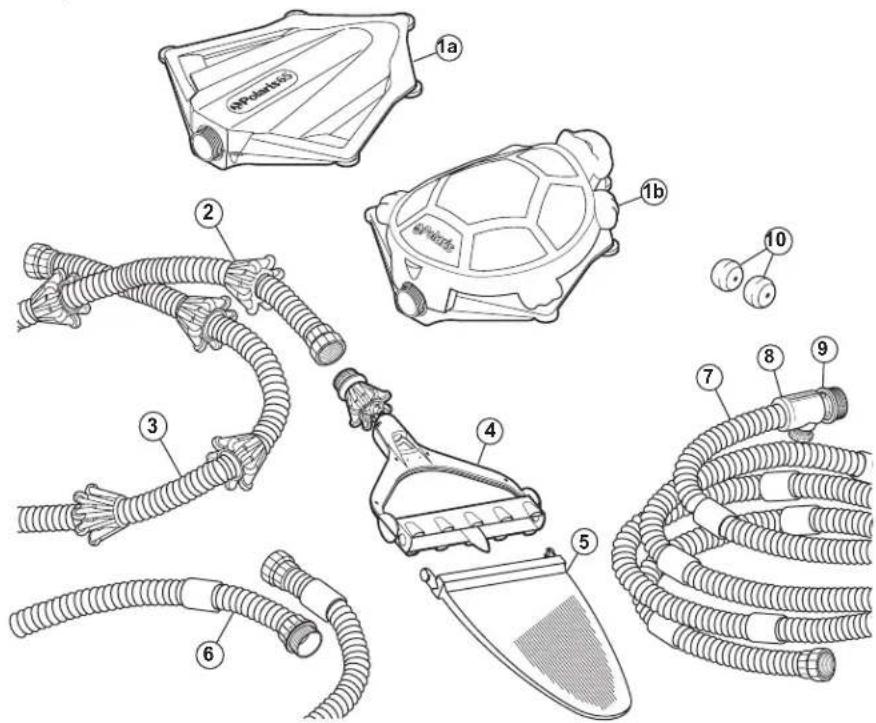

1a. Modulo di superficie
1b. Copertura a tartaruga
2. Gabbia delle ruot
3. Tubo di pulizia
4. Gruppo pulizia
5. Sacco d'impiego generale
6. Prolunga tubo galleggiante con connettore – solo per 165 e SuperTurtle
1a. Modulo di superficie
1b. Copertura a tartaruga
2. Gabbia delle ruot
3. Tubo di pulizia
4. Gruppo pulizia
5. Sacco d'impiego generale
6. Prolunga tubo galleggiante con connettore – solo per 165 e SuperTurtle

1. Tubo galleggiante
   8 Dispositivo di sconnessione rapida
2. Raccordo a parete universale (UWF)
3. Regolatori a bulbo (2) – solo per 165

Istruzioni per una rapida installazione

Il Polaris® può essere installato in tre fasi veloci che consentono di realizzare il massimo delle sue prestazioni.

• Installare il raccordo a parete universale (UWF) con il dispositivo di sconnessione rapida e con i regolatori a bulbo
- Regolare la lunghezza del tubo di pulizia in modo da adattarlo alla profondità della piscina
- Regolare la lunghezza del tubo galleggiante in modo da adattarlo alla lunghezza della piscina

1

Installazione del raccordo a parete universale

Si installa in pochi minuti nelle piscine dotate di linea di ritorno con filettatura femmina da 1 pollice e 1/2 (3,8 cm).

1. Accendere la pompa di filtraggio della piscine e lavare a fondo la tubatura. Spegnere la pompa.
2. Solo per Polaris 165 – Per il Polaris, usare la linea di ritorno più vicina al centro della parete più lunga della piscina. Se ce ne sono due, usare la linea di ritorno più vicino all'apparecchiatura della piscina. Mettere i dischi del regolatore a bulbo nella line di ritorno rimanente.

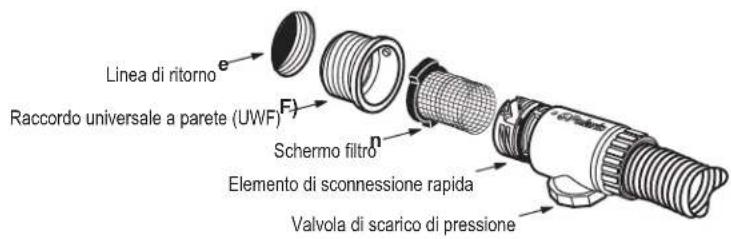

Linea di ritorno Raccordo universale a parete (UWF) Schermo filtro Elemento di sconnessione rapida Valvola di scarico di pressione

1. Togliere l'UWF dal dispositivo di sconnessione rapida e avvitarlo sulla bocca del ritorno.

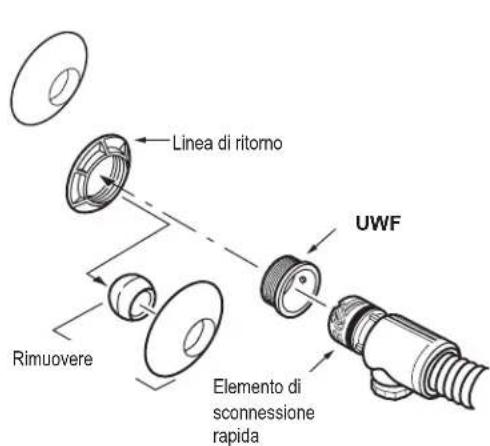

Linea di ritorno Rimuovere UWF Elemento di sconnessione rapida

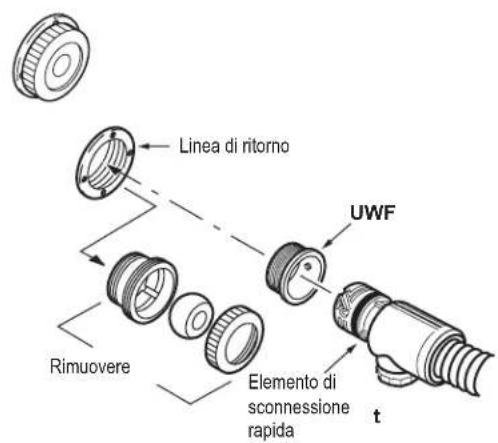

Linea di ritorno Rimuovere UWF Elemento di sconnessione rapida t

1. Inserire il dispositivo di sconnessione rapida nell'UWF girando in senso orario e tirare verso di sé per fissare.

Se la linea di ritorno è dotata di uno dei raccordi illustrati sotto, rimuovere le parti come indicato e quindi installare l'UWF. Se la linea di ritorno è diversa da tutte quelle rappresentate, mettersi in contatto con Polaris per ottenere assistenza.

2

Regolazione del tubo di pulizia per adattarlo alla profondità della piscina

1. Misurare la profondità del punto più profondo della piscina. Aggiungere 60 cm (due piedi) al valore misurato per ottenere la lunghezza corretta del tubo di pulizia.
2. Se il tubo di pulizia è più lungo del valore determinato, tagliare il sovrappiù.
3. Togliere il connettore del tubo dal pezzo in eccedenza che si è tagliato via.
4. Schiacciare a mano il tubo di pulizia. Spingere il tubo nel connettore finché la prima piega non sia all'interno.
5. Infilare le dita nel tubo attraverso il connettore e spingere sul tubo per ridargli la forma originale.

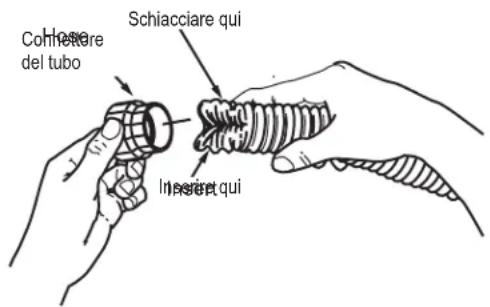

Schiacciare qui Inserer qui Cohmetere del tubo

3

Regolazione del tubo galleggiante per adattarlo alla lunghezza della piscina

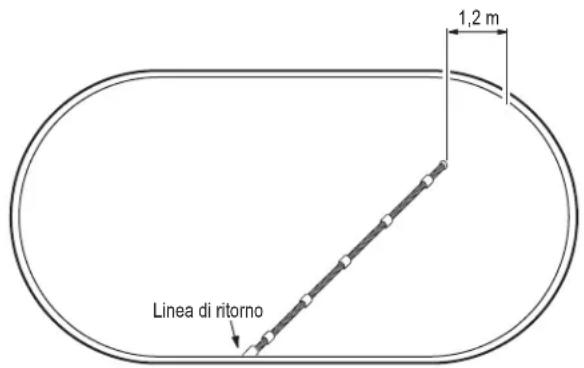

Con il tubo flessibile collegato alla parete della piscina in corrispondenza della linea di ritorno, estendere il tubo sino a raggiungere il punto più lontano della piscina. L'estremità del tubo deve essere di 120 cm (4 piedi) più corta di questo punto.

Il tubo è troppo lungo? Tagliare il tubo galleggiante in sovrappiù. Togliere il connettore del tubo dal pezzo in eccedenza e montarlo sulla nuova estremità del tubo galleggiante nel modo indicato sopra.

Il tubo è troppo corto? Solo per Polaris® 165, aggiungere la prolunga del tubo galleggiante alla sezione di tubo esistente e al modulo di superficie. Misurare di nuovo e regolare secondo necessità.

1,2 m Linea di ritorno

1. Aprire completamente il telaio del sacco del filtro e montarlo sul gruppo di pulizia getto. Montare il gruppo sul tubo di pulizia.
2. Collegare il tubo di pulizia e quello galleggiante al modulo si superficie.
3. Immergere il Polaris nella piscina e accendere la pompa di filtraggio.
4. Estendere il tubo galleggiante verso il punto più lontano della piscina. Quando la pompa di filtraggio funziona, il modulo di superficie dovrebbe essere a circa 30 cm dalla parete della piscina.

Ottimizzazione della messa a punto del Polaris®

Quando funziona in modo corretto, il Polaris aspira e pulisce tutta la superficie della piscina con movimento casuale. Il modulo di superficie galleggia sull'acqua e ricicla acqua filtrate e pulita. Il tubo di pulizia e la sacca del filtro si muovono sul fondo della piscina per raccogliere lo sporco e i detriti.

Il Polaris cambia direzione ogni 15-25 secondi circa.

Valvola limitatrice della pressione

La valvola limitatrice della pressione nel dispositivo di sconnessione rapida sfoga automaticamente l'acqua se la pressione dell'acqua all'interno del Polaris diventa troppo alta. Può essere usta anche per regolare il movimento del dispositivo di pulizia.

Se il Polaris cambia direzione troppo in fretta, regolare la valvola limitatrice della pressione in modo da rallentare il dispositivo di pulizia.

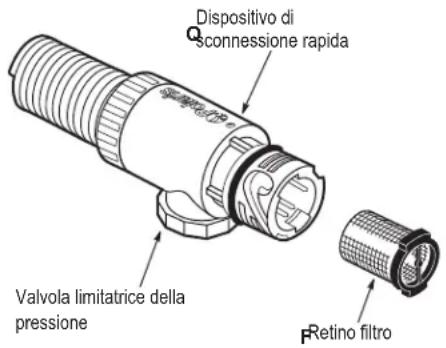

Dispositivo di sconnessione rapida Valvola limitatrice della pressione Retino filtro

Manutenzione regolare

Pulizia del sacco del filtro

Premere i pulsanti sul gruppo pulizia getto per sganciare il sacco. Rivoltare il sacco per togliere i detriti.

Aprire completamente il telaio e rimontare il sacco.

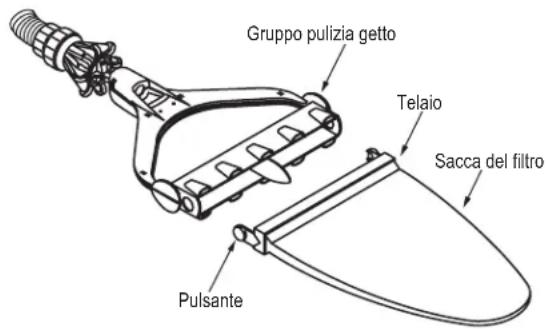

Gruppo pulizia getto Telao Sacca del filtro Pulsante

Pulizia del retino del filtro

Il retino del filtro all'interno del dispositivo di sconnessione rapida ferma tutti i detriti che non sono stati tolti dal sistema di filtraggio della piscina.

Per pulirlo, estrarlo, risciacquarlo e rimetterlo a posto.

Lavaggio del filtro della piscina

Scollegare sempre il Polaris dalla parete della piscina prima di pulire o lavare il suo filtro. Dopo avere pulito o lavato il filtro, lasciare che l'impianto di filtrazione funzioni per almeno cinque minuti prima di ricollegare il Polaris, in modo da lavare a fondo le linee di ritorno.

Conservazione e preparazione per l'inverno

Non conservare mai il Polaris alla luce diretta del sole. Quando si ripone per l'inverno, togliere completamente dall'acqua (i danni dovuti al ghiaccio non sono coperti dalla garanzia). Rimuovere il gruppo di pulizia getto dal tubo di pulizia e riporre in piano. Appendere o stendere il tubo in modo che rimanga diritto. Togliere tutti i raccordi dalle linee di ritorno incluso l'UWF. In certi casi può rendersi necessario l'uso dell'utensile per la rimozione dell'UWF (parte n. 10-102-00) disponibile presso i rivenditori Polaris.

Individuazione e soluzione dei problemi

Se il dispositivo di pulizia Polaris® presenta spesso un numero qualsiasi dei sintomi seguenti, può rendersi necessario eseguire delle regolazioni per ripristinare le prestazioni. Per riferimento, vedere lo schema esploso dei pezzi.

Azione: Il Polaris non pulisce l'intera piscina o marcia lentamente

Soluzione: 1. Verificare che la valvola limitatrice della pressione sfoghi l'acqua. Se non lo fa, pulire o lavare il filtro della piscina.

1. Controllare il retino del filtro nel dispositivo di sconnessione rapida e pulire se necessario.
2. Verificare che il tubo galleggiante sia della lunghezza giusta.
3. Rimuovere la parte alta del modulo di superficie. Con il Polaris in funzione, verificare che il tubo del movimento casuale si sposti avanti e indietro.

Se non muove: spegnere la pompa, scollegare i tubi, guardare nel meccanismo e individuare il connettore del filtro all'interno del tubo di movimento casuale. Se è ricoperto di sporco o di alghe, rimuovere la camera del connettore, il cilindro e il pistone. Estrarre il tubo del movimento casuale e pulire il connettore del filtro. Se il connettore è pulito, sostituire il pistone.

Se muove: osservare la sfera di movimento casuale nel meccanismo. Se non si muove nel corso di 2 minuti, sostituire il tubo di movimento casuale e il pistone.

1. Verificare che la pressione dell'acqua sia tra 35 e 70 kPa (5 e 10 psi). Il misuratore di pressione (pezzo n. 6-113-00) è disponibile presso i rivenditori Polaris locali.

Azione: Il modulo di superficie s'immerge o pende su di un lato.

Soluzione: 1. Raddrizzare i tubi che si fossero torti.

1. Sollevare dall'acqua il modulo, svuotarlo e scuoterlo. Se rimane acqua all'interno, togliere la parte superiore, estrarre il gruppo del tappo di scarico e svuotare il modulo.
2. Regolare la valvola limitatrice della pressione finché il modulo di superficie non si livella.
3. Verificare che la pressione dell'acqua sia tra 35 e 70 kPa (5 e 10 psi). Il misuratore di pressione (parte n. 6-113-00) è disponibile presso i locali rivenditori autorizzati Polaris.

Azione: Il tubo galleggiante rimane arrotolato.

Soluzione: 1. Vedere "Il Polaris non pulisce la piscina".
2. Stendere il tubo galleggiante al sole in modo da togliere le curvature.

Azione: Il modulo di superficie si muove troppo rapidamente.

Soluzione: 1. Regolare la valvola limitatrice della pressione finché il modulo di superficie non rallenta.
2. Solo nel Polaris 165: rimuovere uno dei regolatori a bulbo e, se necessario, regolare di nuovo la valvola limitatrice della pressione.

1. Verificare che la pressione dell'acqua sia tra 35 e 70 kPa (5 e 10 psi).

Azione: La sacca non rimane sulla superficie di fondo della piscina.

Soluzione: 1. Verificare che la sacca sia installata in modo corretto.

1. Controllare che non ci siano bolle d'aria attorno al gruppo del corpo del getto. Ciò può indicare la presenza d'ara nelle tubature dell'acqua.
2. Vedere “Il modulo di superficie si muove troppo rapidamente”.

1,2 m Linea di ritorno
