Turbo Turtle - Piscina POLARIS - Manual de utilização gratuito

Tipo de produto	Limpador automático de piscina
Marca	Polaris
Modelo	Turbo Turtle
Categoria	Piscina
Utilização	Piscinas acima do solo (modelo Turbo Turtle); também disponível para piscinas enterradas (Polaris 165)
Dimensões	Aproximadamente 40 cm de diâmetro
Peso	Aproximadamente 2,5 kg
Alimentação	Hidráulica (pressão da água da piscina)
Pressão de funcionamento recomendada	5 a 10 psi (35 a 70 kPa)
Capacidade de filtração	Saco de filtração reutilizável
Comprimento da mangueira	Adaptável à profundidade e comprimento da piscina
Tipo de varredura	Aspiração e varredura por jatos
Mecanismo de deslocamento	Aleatório, mudança de direção a cada 15 a 25 segundos
Válvula de descarga	Ajuste da velocidade do limpador
Conexão de parede universal	Incluída (rosca fêmea de 1-1/2 polegadas)
Acessórios incluídos	Módulo de superfície, gaiola de roda, mangueira de varredura, cabeça de varredura a jatos, saco multiuso, mangueira com flutuadores, conexão rápida, conexão de parede universal (UWF)
Manutenção	Limpeza regular do saco e do cesto do filtro
Precauções	Desconectar antes de lavagem por contracorrente ou tratamento químico; remover antes de nadar
Peças de reposição	Usar apenas peças Polaris originais
Garantia	Cartão de garantia a ser devolvido
Atendimento ao cliente	Zodiac Pool Systems LLC

Perguntas frequentes - Turbo Turtle POLARIS

Como instalar a conexão de parede universal (UWF)?

Remova a conexão de parede universal (UWF) da conexão rápida, aparafuse-a na abertura da tubulação de retorno (rosca fêmea de 1-1/2 polegadas). Introduza a conexão rápida na UWF girando no sentido horário e, em seguida, puxe para travar.

Como ajustar o comprimento da mangueira de varredura?

Meça a profundidade máxima da piscina, adicione 60 cm. Corte a mangueira de varredura nesse comprimento. Remova o conector da parte cortada, amasse a mangueira com os dedos e empurre-a no conector até o primeiro entalhe.

Como ajustar o comprimento da mangueira com flutuadores?

Conecte a mangueira à parede, estique-a até o ponto mais distante da piscina. A extremidade deve estar a 1,2 m desse ponto. Se muito longo, corte o excesso e fixe o conector. Se muito curto (apenas Polaris 165), adicione a extensão da mangueira com flutuadores.

Por que o Polaris não limpa toda a piscina?

Verifique a válvula de descarga (deve evacuar água). Limpe o filtro da piscina e o cesto da conexão rápida. Verifique o comprimento da mangueira com flutuadores. Inspecione o tubo de deslocamento aleatório: se não se mover, limpe o conector do filtro; se a esfera não se mover em 2 minutos, substitua o tubo e o pistão.

Por que o módulo de superfície mergulha na água?

Elimine as torções das mangueiras. Tire o módulo da água, esvazie-o e agite-o. Se houver água presa, desmonte a parte superior e drene. Ajuste a válvula de descarga para equilibrar. Verifique se a pressão da água está entre 5 e 10 psi.

Por que a mangueira com flutuadores permanece torcida?

Estenda a mangueira com flutuadores no chão e deixe ao sol para desembaraçar. Verifique também os pontos mencionados na seção 'Polaris não limpa toda a piscina'.

Por que o módulo de superfície se move muito rápido?

Ajuste a válvula de descarga para desacelerar o módulo. Para o Polaris 165, remova um regulador de rótula se necessário. Verifique se a pressão da água está entre 5 e 10 psi.

Por que o saco de filtração não fica no fundo da piscina?

Verifique se o saco está instalado corretamente e se a cabeça de varredura a jatos está bem fixada. Procure bolhas de ar ao redor da cabeça (sinal de ar na tubulação). Consulte também a seção 'módulo de superfície se move muito rápido'.

Como limpar o saco de filtração?

Pressione os botões da cabeça de varredura a jatos para soltar o saco. Vire o saco para esvaziar os detritos. Abra completamente o quadro e fixe o saco limpo antes de recolocá-lo.

Como armazenar o Polaris no inverno?

Não exponha ao sol. Esvazie toda a água para evitar danos por congelamento. Remova a cabeça de varredura da mangueira e guarde-a plana. Coloque as mangueiras desenroladas. Remova todas as conexões das tubulações de retorno, incluindo a conexão de parede universal (UWF).

MANUAL DE UTILIZADOR Turbo Turtle POLARIS

Español | Italiano | Português

Important Information

Informações importantes

• Antes de instalar o Polaris®, assegure-se de que o filtro da piscina está limpo.
• Purgue a tubulação nova antes de instalar o Polaris.
• Nunca toque no Polaris enquanto este estiver a funcionar.
• Retire sempre o Polaris antes que alguém use a piscina para nadar.
• Sempre que limpar ou retrolavar o filtro da piscina, desconecte o Polaris da parede da piscina.
• Depois de limpar ou retrolavar, deixe o sistema de filtro funcionar durante, pelo menos, 5 minutos antes de voltar a conectar o Polaris.
• Retire sempre o Polaris da piscina antes de qualquer tratamento químico intensivo (choque).

Para contactar o serviço técnico ou a assistência ao cliente:

• Envie o cartão da garantia imediatamente.
• Para entrar em contacto com a Polaris: Zodiac Pool Systems LLC

Customer Service

ATENÇÃO: UTILIZAÇÃO DO POLARIS EM PISCINAS DE VINIL

Alguns padrões de revestimento de vinil são particularmente susceptíveis a um desgaste rápido da superfície ou ao desaparecimento do padrão causado por objectos que entram em contacto com a superfície de vinil, incluindo escovas de piscina, brinquedos, bóias, fontes, distribuidores flutuantes de cloro e aspiradores automáticos de piscinas. Alguns padrões de revestimento de vinil podem ficar bastante arranhados ou gastos devido à simples acção de escovar a superfície com uma escova de limpar piscinas. A tinta do acabamento do padrão também pode sair durante o processo de instalação ou quando entra em contacto com objectos na piscina. A Zodiac Pool Systems LLC não assume responsabilidade nem a Garantia Limitada cobre remoções do acabamento, abrasões ou marcas no revestimento de vinil.

Introdução

Parabéns pela aquisição do seu novo aspirador automático de piscina. Agradecemos a sua escolha do Polaris®. O Polaris 65/Turbo Turtle para piscinas acima do solo e o Polaris 165 para piscinas de vinil ou fibra de vidro abaixo do solo foram projectados para funcionar confiavelmente por anos a fio.

Como a maioria dos aparelhos mecânicos, o Polaris necessita de ajustes periódicos, manutenção de rotina e substituição de certas peças muito usadas. O Polaris deve ocasionalmente passar por uma revisão no distribuidor local da Polaris ou numa oficina autorizada.

Insista sempre na aplicação de peças originais Polaris. As peças não-originais da Polaris não são fabricadas de acordo com nossas especificações. Tais peças podem prejudicar o funcionamento do Polaris ou até mesmo danificá-lo.

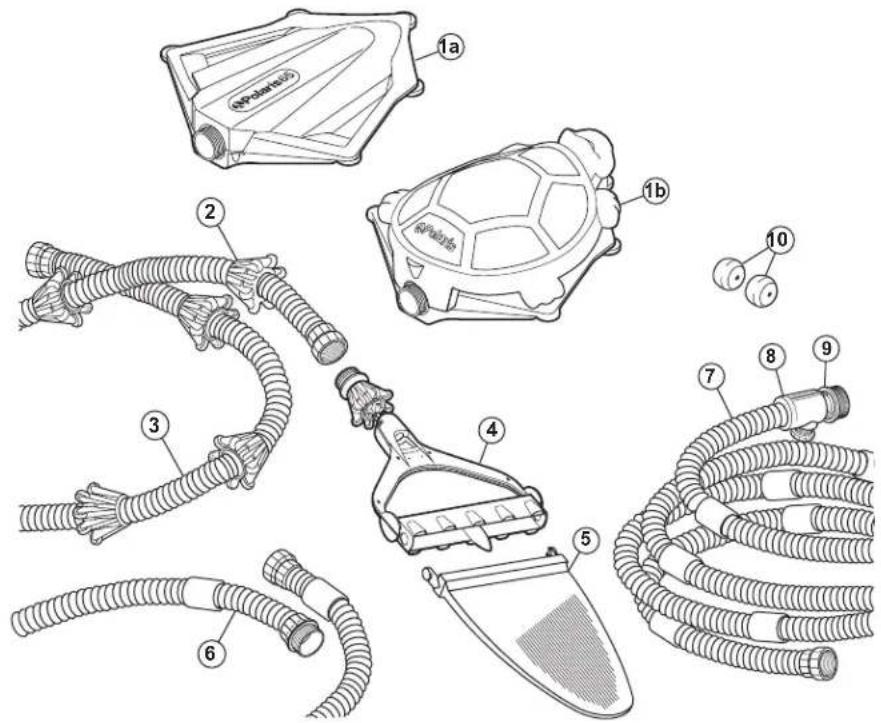

Aspirador completo Polaris

1a. Módulo de superfície
1b. Tampa tipo tartaruga
02. Grade de rodas
03. Mangueira de varredura
04. Conjunto de jactos de varredura
05. Saco multiuso
06. Extensão da mangueira flutuante com conector — apenas para 165

1. Mangueira flutuante
   08 Engate rápido
2. Conexão universal de parede (UWF)
3. Reguladores de olhal (2) — apenas para 165

Instruções para instalação rápida

Três etapas para instalar rapidamente e obter o desempenho máximo do Polaris®:

• Instale a conexão universal de parede com a desconexão rápida e os reguladores de olhal
• Ajuste a mangueira de varredura de acordo com a profundidade da piscina
• Ajuste a mangueira flutuante de acordo com o comprimento da piscina

Instale a conexão universal de parede

Instalação em minutos em piscinas com uma linha de retorno de rosca interior de 1,5 polegadas (3,8 cm).

1. Ligue a bomba de filtragem da piscina e purgue a canalização. Desligue a bomba.
2. Apenas para o Polaris 165 — Use a linha de retorno mais próxima do ponto central da parede mais comprida da piscina no Polaris. Se houver duas linhas, escolha a linha de retorno mais próxima ao equipamento da piscina. Coloque os discos reguladores de olhal dentro das outras linhas de retorno.
3. Retire a conexão universal da desconexão rápida e enrosque-a na abertura de retorno.
4. Rode a desconexão rápida no sentido dos ponteiros dum relógio dentro da conexão

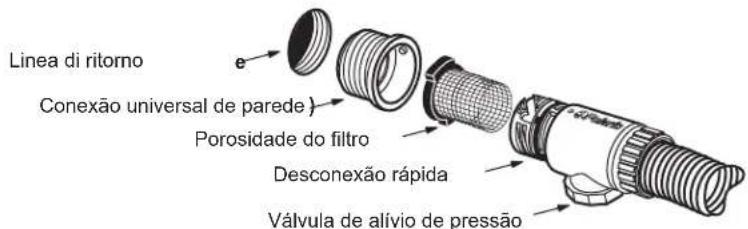

Linea di ritorno Conexão universal de parede) Porosidade do filtro Desconexão rápida Válvula de alívio de pressão

universal e puxe para fora para prender a conexão.

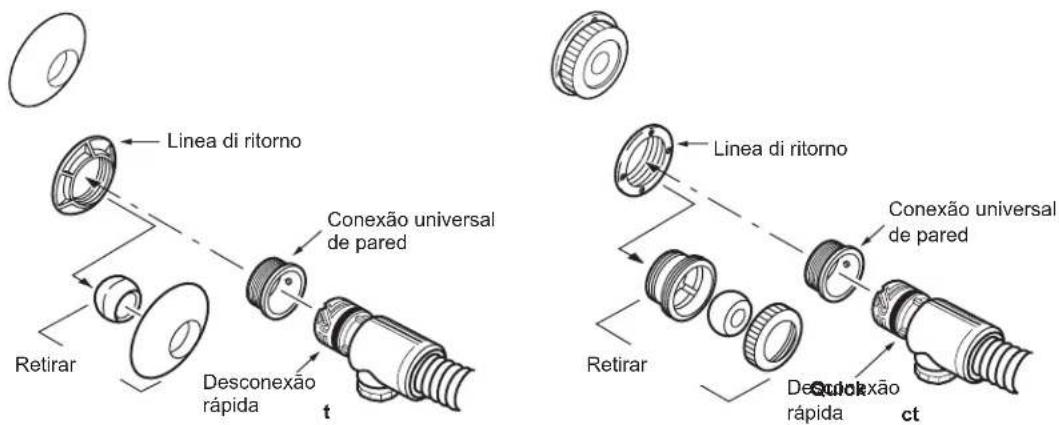

Linea di ritorno Retirar Conexão universal de pared Desconexão rápida t Linea di ritorno Retirar Conexão universal de pared Desconexão rápida ct

Se a linha de retorno tiver uma das conexões mostradas abaixo, retire as peças da maneira ilustrada e instale a conexão universal (UWF).

Se a linha de retorno for diferente de todas as mostradas acima, contacte a Polaris para obter assistência.

2

Ajustar a mangueira de varredura de acordo com a profundidade da piscina

1. Meça o ponto mais profundo da piscina. Acrescente 60 cm à essa medida para obter o comprimento correcto da mangueira de varredura.
2. Se a mangueira de varredura for maior que essa medida, corte o excesso de mangueira.
3. Retire o conector da mangueira do pedaço de mangueira que acabou de cortar.
4. Use os dedos para pressionar a mangueira de varredura. Empurre a mangueira para dentro do conector até o primeiro sulco estar do lado de dentro.
5. Coloque os dedos dentro da mangueira, passe-os por dentro do conector e volte a restaurar a mangueira para o seu formato original.

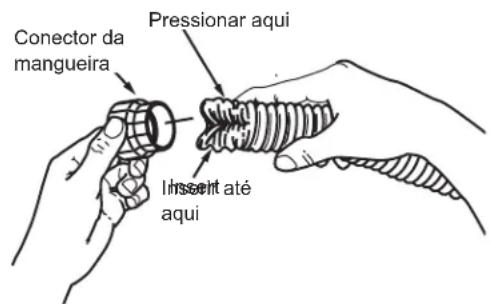

Conector da mangueira Pressionar aqui Insert até aqui

3

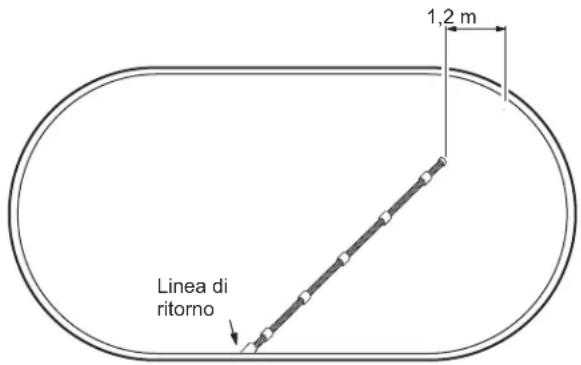

Ajustar a mangueira flutuante de acordo com o comprimento da piscina

Com a mangueira conectada na parede da piscina no local da linha de retorno, estique a mangueira até ao ponto mais distante da piscina. O final da mangueira deverá ser 120 cm mais curto do que esse ponto.

Mangueira comprida demais? Corte o excesso de mangueira flutuante. Retire o conector da mangueira do pedaço de mangueira que acabou de cortar e coloque-o na ponta nova da mangueira flutuante, como indicado acima.

Mangueira curta demais? Apenas para o Polaris® 165, insira a extensão da mangueira flutuante entre a secção da mangueira flutuante existente e o módulo de superfície. Meça novamente e ajuste se necessário.

1. Abra o saco do filtro da armação completamente e afixe-o no conjunto de jactos de varredura. Afixe a unidade à mangueira de varredura.
2. Afixe a mangueira flutuante e a mangueira de varredura ao módulo de superfície.
3. Coloque o Polaris na piscina e ligue a bomba de filtração da piscina.
4. Estique a mangueira flutuante até ao ponto mais afastado da piscina. Quando a bomba estiver a funcionar, o módulo de superfície deverá estar a aproximadamente 30 cm da parede da piscina.

Regular o aspirador Polaris®

Se estiver a funcionar correctamente, o Polaris aspira e varre todas as superfícies, movendo-se aleatoriamente pela piscina. O módulo de superfície flutua na superfície da água, recirculando água limpa e filtrada. A mangueira de varredura e o saco do filtro movimentam-se pelo fundo da piscina colectando sujidades e detritos.

O Polaris muda de direcção aproximadamente a cada 15-25 segundos.

Válvula de alívio de pressão

A válvula de alívio de pressão do engate rápido deixa sair água automaticamente se o Polaris estiver a receber demasiada pressão de água. Esta também pode ser usada para regular o movimento do aspirador.

Se o Polaris estiver a mudar de direcção muito rapidamente, ajuste a válvula de alívio de pressão para que o movimento seja mais lento.

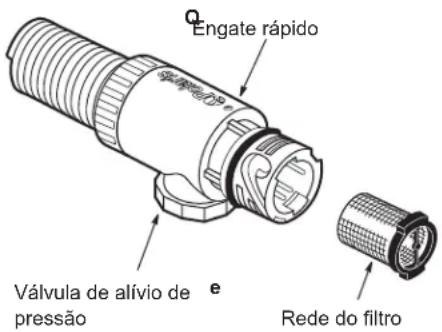

Engate rápido Válvula de alívio de pressão Rede do filtro

Manutenção de rotina

Limpeza do saco do filtro

Pressione os botões do conjunto de jactos de varredura para soltar o saco. Vire o saco do avesso para limpar os detritos.

Abra completamente a armação e recoloque o saco.

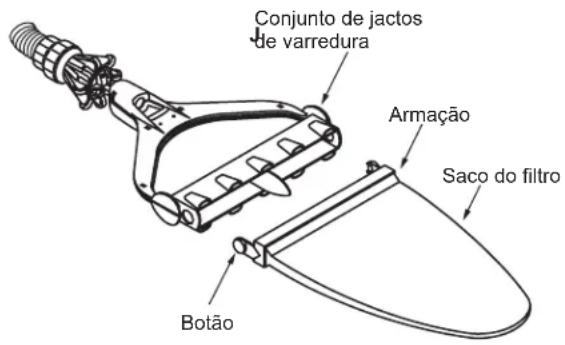

Conjunto de jactos de varredura Armação Saco do filtro Botão

Como limpar a rede do filtro

A rede do filtro no interior do engate rápido colecta os detritos que o sistema de filtragem da piscina deixou passar. Para limpá-la, empurre-a para fora e passe-a por água. Pressione-a novamente para voltar a colocá-la no seu lugar.

Retrolavagem do filtro da piscina

Ao limpar ou retrolavar o filtro da piscina, desconecte sempre o Polaris da parede da piscina. Depois de limpar ou retrolavar, deixe o sistema de filtro funcionar durante, pelo menos 5 minutos, a fim de purgar as linhas de retorno, antes de voltar a conectar o Polaris.

Armazenagem e preparação para o Inverno

Nunca guarde o Polaris sob luz solar directa. Quando proceder à armazenagem durante o período de Inverno, drene toda a água (os danos causados por congelamento não são cobertos pela garantia). Retire o conjunto de jactos de varredura da mangueira de varredura e guarde-o em lugar plano. Pendure ou estenda a mangueira recta. Retire todas as conexões das linhas de retorno, incluindo a conexão universal. Em alguns casos, pode ser necessário usar a ferramenta de remoção da conexão universal (peça nº 10-102-00), que pode ser adquirida em qualquer distribuidor Polaris.

Identificação e correção de problemas

Se o aspirador Polaris® apresentar frequentemente algumas das seguintes acções, é necessário fazer alguns ajustes para restabelecer o funcionamento correcto. Consulte o diagrama de peças (vista explodida) para obter as referências das peças.

Acção: O Polaris não limpa toda a piscina ou movimenta-se vagarosamente.

Solução: 1. Verifique se a válvula de alívio de pressão está a deixar sair água. Se não estiver, limpe ou retrolave o filtro da piscina.

1. Examine a rede do filtro do engate rápido e limpe-a se necessário.
2. Verifique se a mangueira flutuante tem o comprimento adequado.
3. Retire a tampa do módulo de superfície. Com o Polaris em funcionamento, verifique se o tubo de aleatoriedade se movimenta para a frente e para trás.

Se não estiver a movimentar:

Desligue a bomba, desconecte as mangueiras, examine o interior do mecanismo e localize o conector do filtro no interior do tubo de aleatoriedade. Se estiver coberto de detritos ou algas, retire a câmara do conector, o cilindro e o pistão. Retire o tubo de aleatoriedade puxando-o para fora e limpe o conector do filtro. Se o conector estiver limpo, coloque o pistão no lugar.

Se estiver a movimentar-se:

Observe a esfera de aleatoriedade do mecanismo. Se ela não se movimentar em dois minutos, substitua o tubo de aleatoriedade e o pistão.

1. Verifique se a pressão da água se encontra entre 5 e 10 psi (35 e 70 kPa). Medidores de pressão (peça nº 6-113-00) podem ser obtidos através dos revendedores Polaris.

Acção: O módulo de superfície mergulha na água ou fica virado de lado.

Solução: 1. Endireite as mangueiras tortas.

1. Retire o módulo de superfície da água, esvazie e sacuda-o. Se ainda houver água no seu interior, retire a tampa, puxe o tampão de drenagem para fora e drene o módulo.
2. Ajuste a válvula de alívio de pressão até que o módulo de superfície fique nivelado.
3. Verifique se a pressão da água se encontra entre 5 e 10 psi (35 e 70 kPa). Verificadores de pressão (peça nº 6-113-00) podem ser obtidos através dos revendedores autorizados Polaris.

Acção: A mangueira flutuante continua enrolada.

Solução: 1. Consulte “O Polaris não limpa toda a piscina”.

1. Estenda a mangueira flutuante recta ao sol e desenrole-a.

Acção: O módulo de superfície movimenta-se muito rapidamente.

Solução: 1. Ajuste a válvula de alívio de pressão até que o módulo de superfície fique mais lento.

1. Apenas no 165: Retire um dos reguladores de olhal e, se necessário, reajuste a válvula de alívio de pressão.

2. Verifique se a pressão da água se encontra entre 5 e 10 psi (35 e 70 kPa).

Acção: O saco não permanece no fundo da piscina.

Solução: 1. Verifique se o saco foi colocado correctamente.

1. Verifique se há bolhas de ar à volta do conjunto de jactos de varredura. Isso pode indicar a existência de ar na tubagem.
2. Consulte "O módulo de superfície movimenta-se muito rapidamente".
