BEDIENUNGSANLEITUNG VacSweep 165 POLARIS

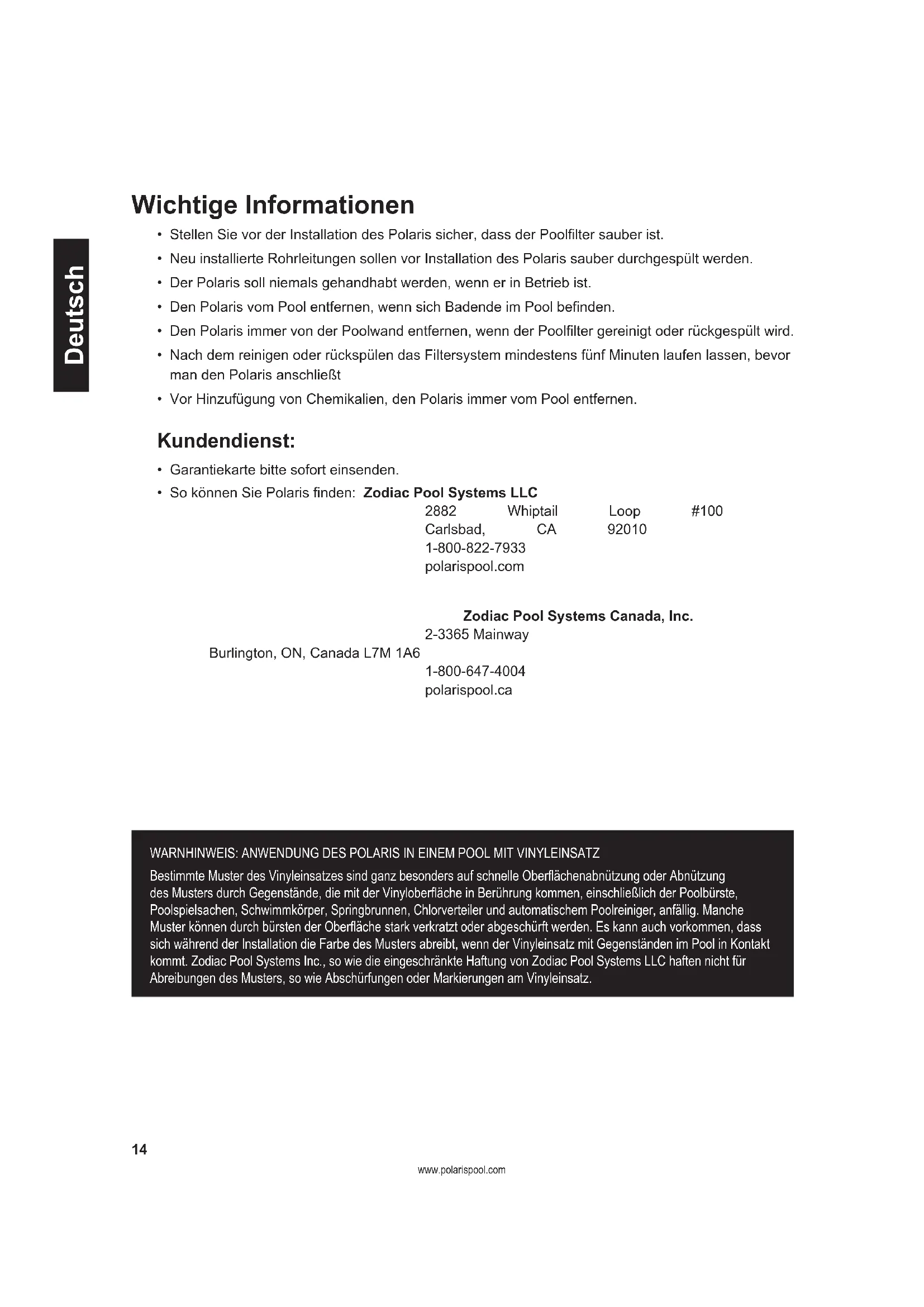

• Stellen Sie vor der Installation des Polaris sicher, dass der Poolfilter sauber ist.

• Neu installierte Rohrleitungen sollen vor Installation des Polaris sauber durchgespült werden.

• Der Polaris soll niemals gehandhabt werden, wenn er in Betrieb ist.

• Den Polaris vom Pool entfernen, wenn sich Badende im Pool befinden.

• Den Polaris immer von der Poolwand entfernen, wenn der Poolfilter gereinigt oder rückgespült wird.

• Nach dem reinigen oder rückspülen das Filtersystem mindestens fünf Minuten laufen lassen, bevor man den Polaris anschließt

• Vor Hinzufügung von Chemikalien, den Polaris immer vom Pool entfernen. Kundendienst:

• Garantiekarte bitte sofort einsenden.

• So können Sie Polaris finden: Zodiac Pool Systems LLC 2882 Whiptail Loop #100 Carlsbad, CA 92010 1-800-822-7933 polarispool.com Zodiac Pool Systems Canada, Inc. 2-3365 Mainway Burlington, ON, Canada L7M 1A6 1-800-647-4004 polarispool.ca WARNHINWEIS: ANWENDUNG DES POLARIS IN EINEM POOL MIT VINYLEINSATZ Bestimmte Muster des Vinyleinsatzes sind ganz besonders auf schnelle Oberflächenabnützung oder Abnützung des Musters durch Gegenstände, die mit der Vinyloberfläche in Berührung kommen, einschließlich der Poolbürste, Poolspielsachen, Schwimmkörper, Springbrunnen, Chlorverteiler und automatischem Poolreiniger, anfällig. Manche Muster können durch bürsten der Oberfläche stark verkratzt oder abgeschürft werden. Es kann auch vorkommen, dass sich während der Installation die Farbe des Musters abreibt, wenn der Vinyleinsatz mit Gegenständen im Pool in Kontakt kommt. Zodiac Pool Systems Inc., so wie die eingeschränkte Haftung von Zodiac Pool Systems LLC haften nicht für Abreibungen des Musters, so wie Abschürfungen oder Markierungen am Vinyleinsatz. Deutsch 14www.polarispool.com Es freut uns, dass Sie sich zum Kauf des neuen, automatischen Poolreinigers entschlossen haben und wir bedanken uns, dass Sie Polaris

gewählt haben. Die Polaris 65/Turbo Turtle für überirdische Swimmingpools und die Polaris 165 für in den Boden eingelassene Vinyl- oder Fiberglas Swimmingpools, ist so entworfen, dass sie Jahrelangen zuverlässigen und ausgezeichneten Service bieten. Wie die meisten mechanischen Geräte, so muss auch der Polaris periodisch nachgestellt und routinemäßige Wartungsarbeiten, mit eventuellem ersetzen bestimmter Stressteile, durchgeführt werden. Stellen Sie sicher, dass Sie Ihren Polaris ab und zu von Ihrem örtlichen Polaris Händler oder von einem berechtigten Service Center warten lassen. Bestehen Sie immer auf Originalersatzteile von Polaris. Ersatzteile die nicht von Polaris stammen entsprechen nicht unseren Vorschriften. Es kann sein, dass sich diese Teile negativ auf die Funktion Ihres Polaris auswirken oder diesen sogar beschädigen. Einleitung

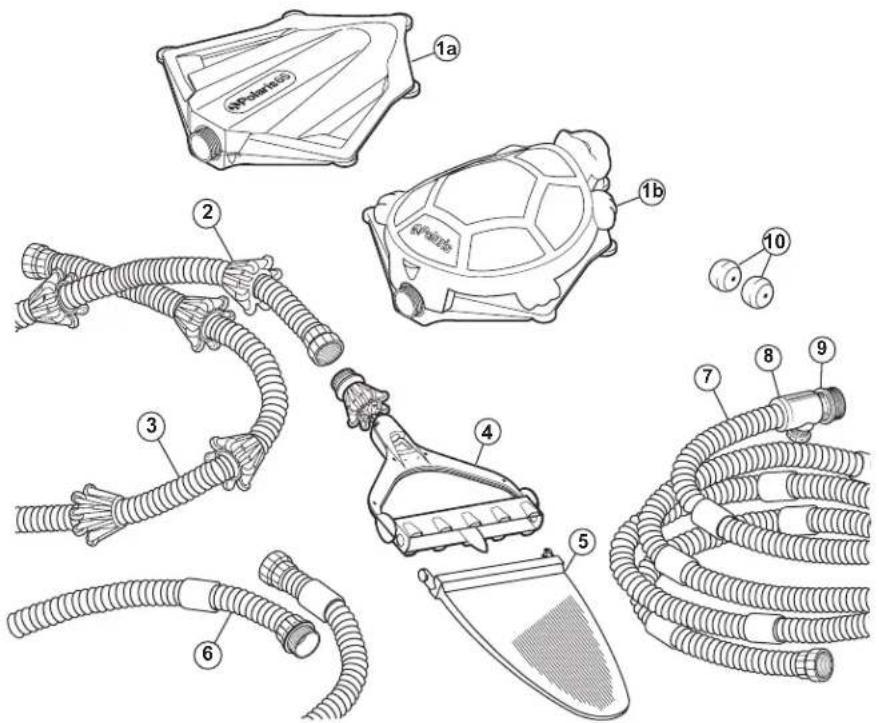

1a. Oberflächenmodul 1b. Turtle Top

6. Schwimmschlauchverlängerung mit

Anschluss– nur für den 165

9. Universale Wandhalterung (UWH)

10. Kugelregler (2) – nur für den 165

Polaris kompletter Reiniger Deutsch 15Drei kurze Schritte zur Installation und maximalen Leistung des Polaris

• Universale Wandhalterung (UWH) mit dem Quick Trenner und dem Kugelregler installieren.

• Spülschlauch je nach Pooltiefe einstellen

• Schwimmschlauch je nach Poollänge einstellen Installation der universalen Wandhalterung In Minuten bei Pools, mit einer 1 1/2 Zoll (3,8 cm) Innengewinde Rücklaufleitung, installiert.

1. Die Filterpumpe einschalten und die Rohrleitungen durchspülen. Pumpe ausschalten.

2. Nur für Polaris 165 — Nehmen Sie die Rücklaufleitung die sich am nächsten zum

Mittelpunkt der längsten Poolwand des Polaris liegt. Wenn es zwei Leitungen gibt, dann wählen Sie die Leitung die der Poolausstattung näher liegt. Legen Sie die Kugelreglerscheiben in die restlichen Leitungen ein.

3. Den UWH von dem Quick Trenner entfernen und in die Rücklauföffnung einschrauben.

4. Den Quick Trenner im Uhrzeigersinn in den UWH drehen und festziehen um diesen zu

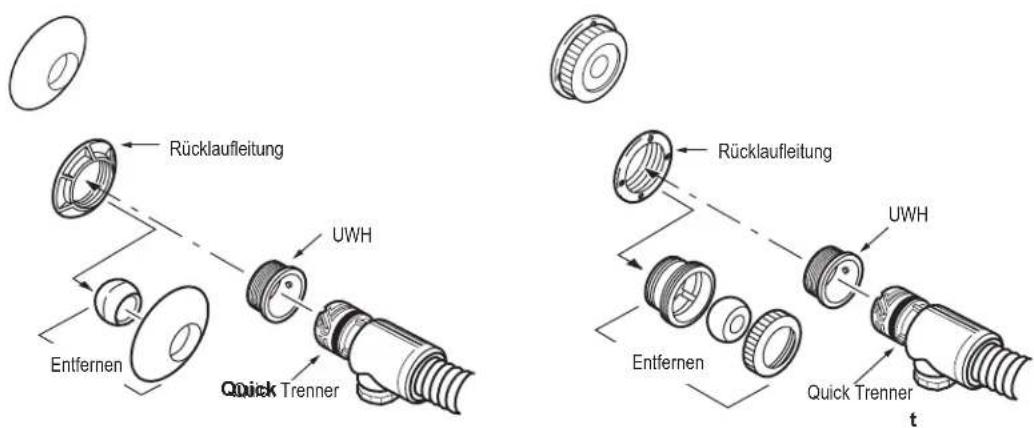

sichern. Wenn die Rücklaufleitung eine, der unten aufgezeichneten Anschlüsse aufweist, entfernen Sie die Teile wie angezeigt und installieren Sie dann die universale Wandhalterung UWH. Wenn sich die Rücklaufleitung davon wesentlich unterscheidet, dann bitten Sie Ihren Polaris Händler um Hilfe. www.polarispool.com Quick Installationsanleitung

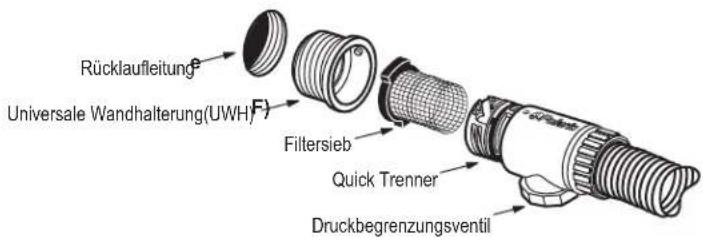

Deutsch Quick Disconnect Pressure Relief Valve Universal Wall Fitting (UWF) 1-1/2" return line Filter Screen Rücklaufleitung Druckbegrenzungsventil Quick TrennerFiltersiebUniversale Wandhalterung(UWH)RemoveUWFQuickDisconnect1-1/2” Return LineRücklaufleitung Entfernen UWH Quick TrennerRemove1-1/2” Return LineQuickDisconnectUWFRücklaufleitung EntfernenQuick Trenner UWH 16Spülschlauch ja nach Pooltiefe einstellen

1. Messen Sie die tiefste Stelle des Pools.

Rechnen Sie zwei Fuss (60 cm) dazu, um die genaue Länge des Spülschlauches zu errechnen.

2. Wenn der Spülschlauch länger als das

abgemessene Stück ist, dann schneiden Sie das überschüssige Schlauchstück ab.

3. Entfernen Sie das Schlauchverbindungsstück

von dem überschüssigen Schlauchstück, welches Sie eben abgeschnitten haben.

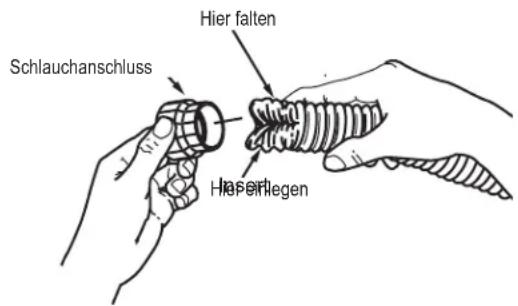

4. Falten Sie den Spülschlauch mit den Fingern zusammen. Drücken Sie den Schlauch in

das Verbindungsstück bis die erste Kannelierung innen drinnen ist.

5. Greifen Sie mit den Fingern durch das Verbindungsstück innen in den Schlauch hinein

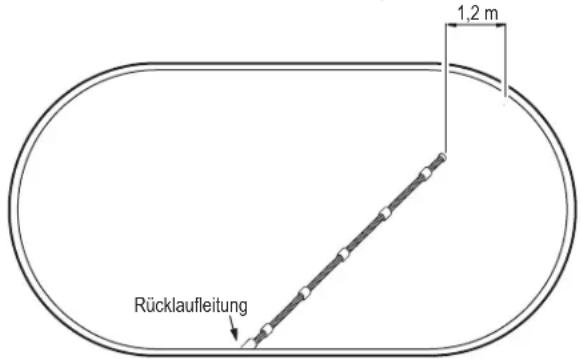

und lassen Sie den Schlauch in die ursprüngliche Form einrasten. Schwimmschlauch je nach Poollänge einstellen Mit dem Schlauch, durch die Rücklaufleitung an die Poolwand verbunden, ziehen Sie den Schlauch bis zum längsten Ende des Pools. Das Schlauchende soll 4 Fuss (120 cm) kürzer sein als bis zu diesem Punkt. Ist der Schlauch zu lang? Überschüssigen Schwimmschlauch abschneiden. Schlauchverbindung vom überschüssigen und abgeschnittenen Schlauchstück entfernen und es an das neue Ende des Schwimmschlauches, wie oben angegeben, befestigen. Ist der Schlauch zu kurz? Nur für Polaris

165 – fügen Sie die Schwimmschlauchverlängerung zwischen das gegenwärtige Schwimmschlauchteil und das Oberflächenmodul ein. Messen Sie erneut und stellen Sie es entsprechend neu ein, wenn dies nötig ist.

1. Öffnen Sie den Rahmen des Filterbeutels komplett und befestigen Sie ihn an den Jet

Spülbausatz. Befestigen Sie den Bausatz dann an den Spülschlauch.

2. Befestigen Sie den Schwimmschlauch und den Spülschlauch an das Oberflächenmodul.

3. Geben Sie den Polaris in den Pool und schalten Sie die Poolfilterpumpe ein.

4. Ziehen Sie den Schwimmschlauch bis zum entferntesten Ende des Pools. Wenn die

Poolpumpe läuft, soll das Oberflächenmodul etwa 30 cm von der Poolwand entfernt sein. www.polarispool.com

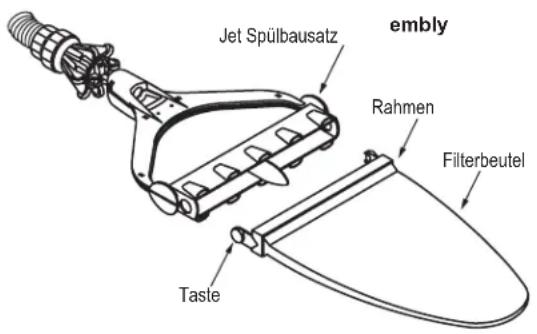

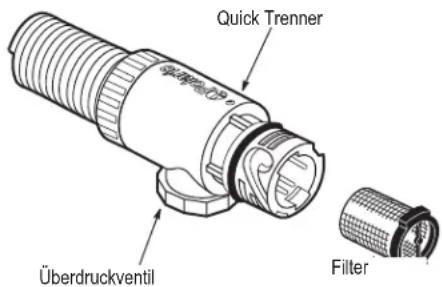

Hier einlegen Schlauchanschluss Hier falten 17Wenn der Polaris richtig funktioniert, reinigt und saugt er alle Flächen und bewegt sich beliebig im Pool umher. Das Oberflächenmodul schwimmt auf der Wasseroberfläche und zirkuliert sauberes und gefiltertes Wasser. Der Spülschlauch und der Filterbeutel bewegen sich am Boden des Pools entlang und sammeln Schmutz und Abfall. Der Polaris wechselt in etwa alle 15-25 Sekunden die Richtung. Überdruckventil Das Überdruckventil im Quick Trenner gibt automatisch Wasser ab, wenn der Polaris unter zu hohem Wasserdruck steht. Es kann auch zur Einstellung und Regulierung der Bewegung des Reinigers benutzt werden. Wenn der Polaris zu schnell die Richtung ändert, dann stellen Sie das Überdruckventil anders ein, damit der Reiniger langsamer läuft. Filterbeutel reinigen Drücken Sie die Tasten am Jet Spülbausatz um den Beutel zu trennen. Stülpen Sie den Filterbeutel um und entfernen Sie jeglichen Abfall. Den Rahmen ganz öffnen und den Beutel wieder befestigen. Filter reinigen Der Filter der sich innen im Quick Trenner befindet fängt den Abfall auf, der vom Poolfiltersystem verpasst wurde. Zur Reinigung zieht man ihn heraus und spült ihn ab und drückt ihn dann wieder in die ursprüngliche Position zurück. Rückspülung des Poolfilters Bevor Sie den Poolfilter reinigen oder rückspülen, soll der Polaris immer von der Poolwand entfernt werden. Nach dem reinigen und rückspülen soll das Filtersystem mindestens fünf Minuten lang laufen um die Rücklaufleitungen durchzuspülen bevor der Polaris neu angeschlossen wird. Lagerung und Einwinterung Der Polaris soll nie im direkten Sonnenlicht gelagert werden. Für die Einwinterung sollen alle Wasserrückstände aus den Schläuchen abgelassen werden (Schäden durch Frost werden von der Garantie nicht gedeckt). Entfernen Sie den Jet Spülbausatz vom Spülschlauch und lagern Sie ihn flach. Hängen oder lagern Sie die Schläuche gerade. Entfernen Sie alle Anschlussstücke von den Rücklaufleitungen, einschließlich der UWH (universale Wandhalterung). In manchen Fällen kann es vorkommen, dass man das UWH Removal Tool (UWH Entferner) (Teile Nr. 10-102-00) benutzen muss, welchen Sie über Ihren Polaris Händler beziehen können. www.polarispool.com Deutsch Feineinstellung des Polaris

Reiniger des öfteren folgende Probleme zeigen, kann es sein, dass eine Neueinstellung notwendig sind, um die ursprüng-liche Leistung wieder herzustellen. Für Zubehörteile siehe Explosionsdarstellung. Vorgang: Der Polaris reinigt nicht den gesamten Pool oder er läuft langsam. Lösung: 1. Stellen Sie sicher, dass das Überdruckventil Wasser durchlässt. Wenn das nicht der Fall ist, dann reinigen oder rückspülen Sie bitte den Poolfilter.

2. Überprüfen Sie den Filter im Quick

Trenner und wenn notwendig, muss dieser gereinigt werden.

3. Stellen Sie sicher, dass der

Zuleitungsschlauch die entsprechend richtige Länge hat.

4. Entfernen Sie das Oberflächenmodul

Top. Stellen Sie sicher, dass sich das Zufalls-vorrichtungsrohr vorwärts und rückwärts bewegt, während der Polaris läuft. Wenn er sich nicht bewegt: Pumpe abschalten, Schläuche abmontieren, den Mechanismus prüfen und die Filterverbindung innen in dem Zufallsvorrichtungsrohr lokalisieren. Wenn dies mit Abfall oder Algen belegt ist dann entfernen Sie die Verbindungskammer, den Zylinder und die Kolben. Ziehen Sie das Zufallsvorrichtungsrohr heraus und reinigen Sie den Filteranschluss. Wenn der Anschluss sauber ist, dann ersetzen Sie die Kolben. Wenn es sich bewegt: Beobachten Sie den Zufallsvorrichtungsball im Mechanismus. Wenn er sich nicht innerhalb von 2 Minuten bewegt, dann wechseln Sie das Zufalls- vorrichtungsrohr und die Kolben.

5. Stellen Sie sicher, dass der Wasser-

druck zwischen 5 und 10 Psi (35 und 70 kPa) liegt. Ein Druckmesser (Teile Nr. 6-113-00) ist über Ihren örtlichen Polaris Händler erhältlich. Vorgang: Das Oberflächenmodul taucht unter oder lehnt zu einer Seite. Lösung: 1. Richten Sie eventuell verdrehte Schläuche aus.

2. Nehmen Sie das Oberflächenmodul

aus dem Wasser, entleeren Sie es und schütteln Sie es. Wenn man hört, dass noch Wasser drinnen ist, dann entfernen Sie das Top, ziehen Sie den Abflussbausatz heraus und entleeren Sie das Modul

3. Stellen Sie das Überdruckventil

so lange neu ein, bis sich das Oberflächenmodul einpendelt.

4. Stellen Sie sicher, dass sich der

Wasserdruck zwischen 5 und 10 Psi (35 und 70 kPa) befindet. Vorgang: Der Zuleitungsschlauch bleibt aufgerollt. Lösung: 1. Siehe „Polaris reinigt nicht den gesamten Pool”

2. Richten Sie den Zuleitungsschlauch

so aus, dass er gerade in der Sonne liegt und dass alle Windungen entfernt sind. Vorgang: Oberflächenmodul bewegt sich zu schnell. Lösung: 1. Justieren Sie das Überdruckventil, bis sich das Oberflächenmodul langsamer bewegt.

2. Nur für die 165: Entfernen Sie einen

der Kugelregler und wenn nötig, stellen Sie das Überdruckventil neu ein.

3. Stellen Sie sicher, dass der

Wasserdruck zwischen 5 und 10 Psi (35 und 70 kPa) liegt. Vorgang: Beutel bleibt nicht am Boden des Pools. Lösung: 1. Stellen Sie sicher, dass der Beutel richtig installiert wurde.

2. Prüfen Sie, ob sich um den Jet

Bodybausatz Luftblasen bilden. Das kann auf Luft in den Rohrleitungen hindeuten.

3. Siehe „Oberflächenmodul bewegt sich
