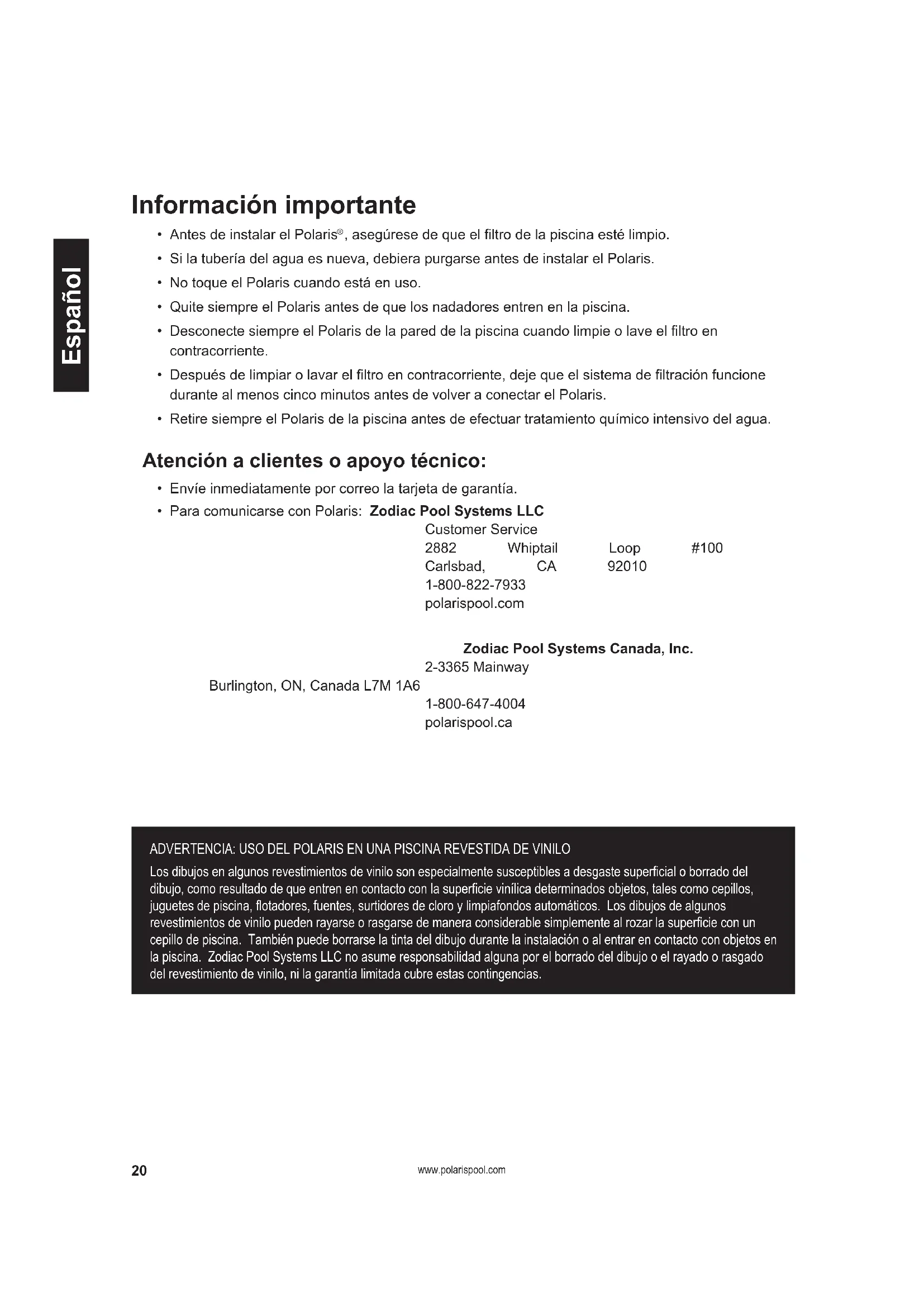

MANUAL DE USUARIO VacSweep 165 POLARIS

, asegúrese de que el filtro de la piscina esté limpio.

• Si la tubería del agua es nueva, debiera purgarse antes de instalar el Polaris.

• No toque el Polaris cuando está en uso.

• Quite siempre el Polaris antes de que los nadadores entren en la piscina.

• Desconecte siempre el Polaris de la pared de la piscina cuando limpie o lave el filtro en contracorriente.

• Después de limpiar o lavar el filtro en contracorriente, deje que el sistema de filtración funcione durante al menos cinco minutos antes de volver a conectar el Polaris.

• Retire siempre el Polaris de la piscina antes de efectuar tratamiento químico intensivo del agua. Atención a clientes o apoyo técnico:

• Envíe inmediatamente por correo la tarjeta de garantía.

• Para comunicarse con Polaris: Zodiac Pool Systems LLC Customer Service 2882 Whiptail Loop #100 Carlsbad, CA 92010 1-800-822-7933 polarispool.com Zodiac Pool Systems Canada, Inc. 2-3365 Mainway Burlington, ON, Canada L7M 1A6 1-800-647-4004 polarispool.ca ADVERTENCIA: USO DEL POLARIS EN UNA PISCINA REVESTIDA DE VINILO Los dibujos en algunos revestimientos de vinilo son especialmente susceptibles a desgaste superficial o borrado del dibujo, como resultado de que entren en contacto con la superficie vinílica determinados objetos, tales como cepillos, juguetes de piscina, flotadores, fuentes, surtidores de cloro y limpiafondos automáticos. Los dibujos de algunos revestimientos de vinilo pueden rayarse o rasgarse de manera considerable simplemente al rozar la superficie con un cepillo de piscina. También puede borrarse la tinta del dibujo durante la instalación o al entrar en contacto con objetos en la piscina. Zodiac Pool Systems LLC no asume responsabilidad alguna por el borrado del dibujo o el rayado o rasgado del revestimiento de vinilo, ni la garantía limitada cubre estas contingencias. Español 20www.polarispool.com Reciba nuestras felicitaciones por la compra de su nuevo limpiafondos automático y gracias por preferir Polaris

. El Polaris 65y el Turbo Turtle, para piscinas elevadas, y el Polaris 165, para piscinas enterradas de vinilo o fibra de vidrio, han sido diseñados para brindarle años de servicio confiable y eficiente. Al igual que muchos dispositivos mecánicos, el Polaris requiere de ajustes y mantenimiento periódico, así como la reposición eventual de algunas piezas de uso muy intensivo. Asegúrese de que el Polaris sea revisado ocasionalmente por su distribuidor local de Polaris o por un centro de servicio autorizado. Siempre insista en genuinas piezas de repuesto Polaris. Las piezas de otras marcas no están fabricadas a nuestras especificaciones. Podrían afectar adversamente el funcionamiento de su Polaris y hasta dañarlo. Introducción

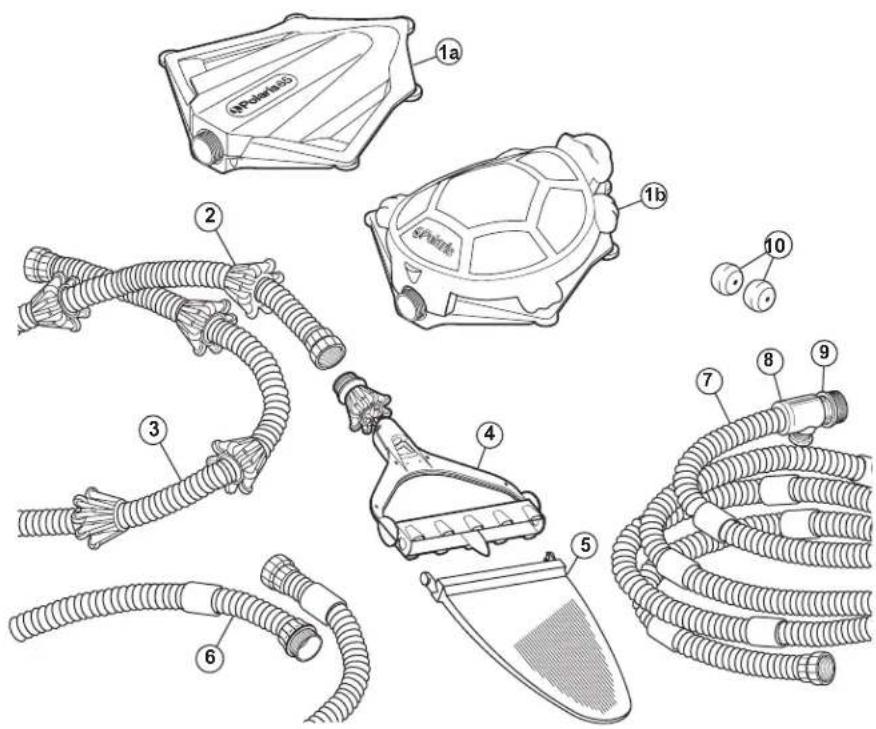

1a. Módulo de superficie 1b. Tapa tipo carapacho de tortuga

02. Caja para ruedas

6. Extensión manguera de flotación c/ conector–

7. Manguera de flotación

10. Reguladores tipo globo (2) – Sólo 165

Limpiafondos completo Polaris Español 21Tres pasos rápidos para instalar y lograr el máximo desempeño del Polaris

• Instale el conector universal de pared (CUP) con el desconector rápido y los reguladores tipo globo

• Ajuste la manguera barredora de acuerdo con la profundidad de la piscina

• Ajuste la manguera de flotación de acuerdo con la extensión de la piscina Instale el conector universal de pared Se instala en minutos en piscinas que cuenten con línea de retorno de 1-1/2 pulgadas (3,8 cm) con rosca hembra.

1. Encienda la bomba de filtración y purgue la tubería. Apague la bomba.

2. Sólo Polaris 165 — Para el Polaris, use la línea de retorno más próxima al centro

de la pared más larga. Si hay dos líneas de retorno, escoja la más cercana a la maquinaria de la piscina. Coloque los discos de los reguladores tipo globo en las demás líneas de retorno.

3. Desenrosque el CUP del desconector rápido y enrósquelo en la abertura de retorno.

4. Gire el desconector rápido en el sentido horario para que entre en el CUP y tire hacia

afuera para asegurarlo. Si la línea de retorno no tiene alguno de los acoplamientos que aparecen en el siguiente diagrama, quite las piezas como se muestra e instale el conector universal de pared (CUP). Si la línea de retorno difiere de todas estas, solicite la asesoría de Polaris. www.polarispool.com Instrucciones para la instalación rápida

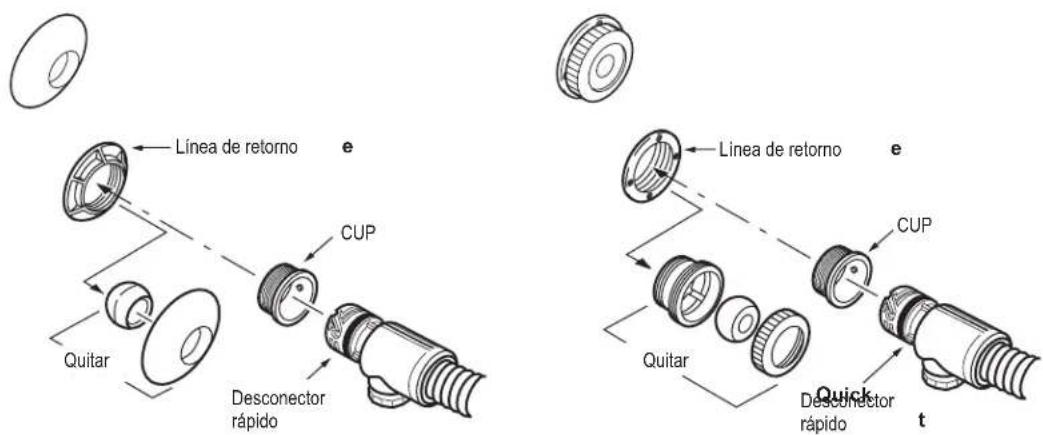

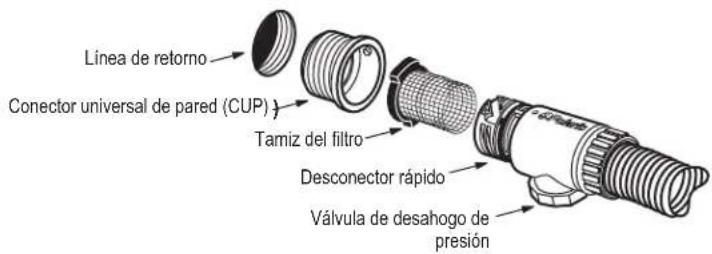

Español Quick Disconnect Pressure Relief Valve Universal Wall Fitting (UWF) 1-1/2" return line Filter Screen Línea de retornoConector universal de pared (CUP)Desconector rápidoTamiz del filtroVálvula de desahogo de presiónRemove1-1/2” Return LineQuickDisconnectUWFLínea de retorno CUP Desconector rápidoQuitarRemoveUWFQuickDisconnect1-1/2” Return LineLínea de retornoQuitar CUP Desconector rápido 22Ajuste la manguera barredora de acuerdo con la profundidad de la piscina

1. Mida la parte más profunda de la piscina.

Agregue 60 cm a esta medida para determinar la extensión correcta de la manguera barredora.

2. Si la manguera barredora es más larga que

la extensión medida, recorte la manguera excedente.

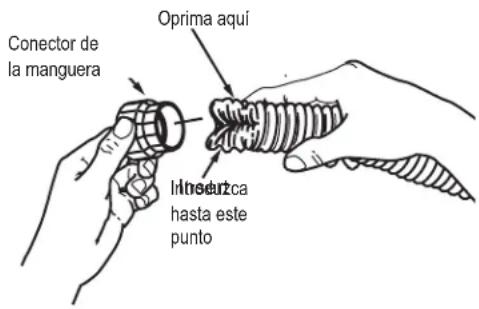

3. Quite el conector de la manguera

4. Oprima la manguera barredora con los

dedos. Introdúzcala en el conector hasta que la primera ranura se encuentre adentro.

5. Deslice los dedos dentro de la manguera, a

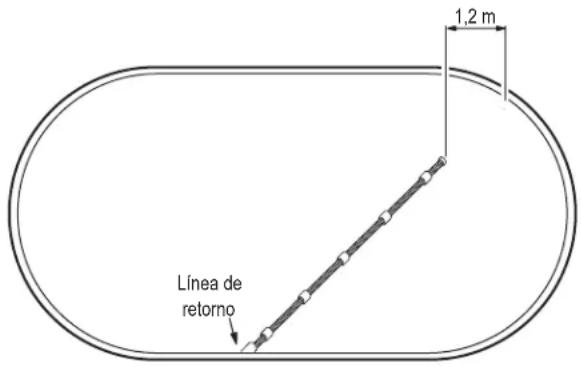

través del conector y devuelva la manguera a su forma original. Ajuste la manguera de flotación de acuerdo con la extensión de la piscina Con la manguera conectada a la línea de retorno en la pared de la piscina, extienda la manguera hasta el punto más alejado de la piscina. La punta de la manguera debe extenderse hasta 1,20 m antes de este punto. ¿Resulta demasiado larga la manguera? Recorte el excedente de la manguera de flotación. Quite el conector de la manguera excedente y colóquelo en la punta de la manguera restante, tal como se indica arriba. ¿Queda corta la manguera? Sólo para el Polaris

165: Agregue la extensión de la manguera de flotación entre el tramo de manguera existente y el módulo de superficie. Si es necesario, vuelva a medir y haga los ajustes necesarios.

1. Abra completamente el armazón de la bolsa del filtro y sujételo al conjunto de la barredora a

chorro. Sujete el conjunto a la manguera barredora.

2. Sujete la manguera de flotación y la manguera barredora al módulo de superficie.

3. Coloque el Polaris en la piscina y encienda la bomba de filtración de la piscina.

4. Extienda la manguera de flotación hasta el punto más alejado de la piscina. Al estar en

funcionamiento la bomba de la piscina, el módulo de superficie debe encontrarse a aproximadamente 30 cm de la pared de la piscina. www.polarispool.com

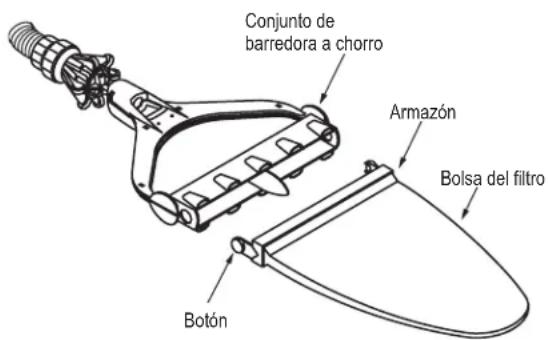

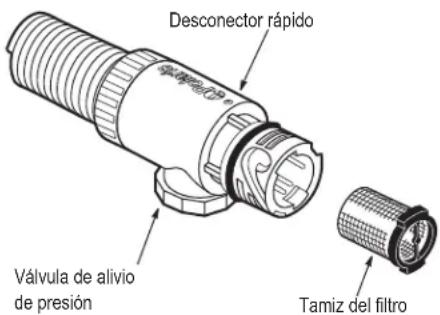

Introduzca hasta este punto Conector de la manguera Oprima aquí 23Funcionando correctamente, el Polaris aspira y barre todas las superficies, desplazándose al azar por toda la piscina. El módulo de superficie flota sobre la superficie del agua, recirculando agua limpia y filtrada. La manguera barredera y la bolsa del filtro se desplazan por el fondo de la piscina, recogiendo tierra y suciedad. El Polaris cambia de dirección aproximadamente cada 15 a 25 segundos. Válvula de alivio de presión La válvula de alivio de presión en el desconector rápido automáticamente libera agua si la presión del agua que llega al Polaris es excesiva. También puede usarse para regular los movimientos del limpiafondos. Si el Polaris cambia de dirección muy rápidamente, ajuste la válvula de alivio de presión para moderar la velocidad del limpiafondos. Limpieza de la bolsa del filtro Para soltar la bolsa, oprima los botones en el conjunto de la barredora a chorro. Invierta la bolsa del filtro hacia afuera para retirar la basura. Abra completamente el armazón y vuelva a sujetar la bolsa. Limpieza del tamiz del filtro El tamiz del filtro dentro del desconector rápido atrapa la suciedad no recogida por el sistema de filtración de la piscina. Para limpiarlo, sáquelo, enjuáguelo y, presionando con los dedos, vuelva a colocarlo en su lugar. Lavado del filtro de la piscina Siempre desconecte el Polaris de la pared de la piscina antes de limpiar o lavar en contracorriente el filtro. Después de limpiarlo o lavarlo, deje que funcione el sistema de filtración al menos durante cinco minutos para purgar plenamente las líneas de retorno, antes de volver a conectar el Polaris. Almacenaje y preparación para el invierno Nunca guarde el Polaris exponiéndolo a los rayos directos del Sol. Antes de almacenar el Polaris para el invierno, drene todo el agua del Polaris (La garantía no cubre daños por congelación). Separe el conjunto de la barredora a chorro de la manguera barredora y guárdelo en forma tendida. Cuelgue o tienda las mangueras en forma recta. Quite todos los acoplamientos de las líneas de retorno, incluyendo el CUP. En algunos casos, podría ser necesario utilizar la herramienta para quitar el CUP (pieza 10-102-00), que puede obtener de su distribuidor Polaris participante. www.polarispool.com Español Ajustes menores del limpiafondos Polaris

muestra cualquiera de las siguientes acciones, podrían resultar necesarios algunos ajustes para lograr el máximo rendimiento. Consulte el diagrama detallado de las piezas para obtener las referencias de éstas. Acción: El Polaris no limpia toda la piscina o se desplaza muy lentamente. Solución: 1. Verifique que la válvula de alivio de presión esté liberando agua. Si no, limpie y enjuague el filtro de la piscina.

2. Revise el tamiz del filtro en el

desconector rápido y, de ser necesario, límpielo.

3. Verifique que la manguera de

flotación se extienda la distancia correcta.

4. Quite la tapa del módulo de

superficie. Con el Polaris funcionando, verifique que el tubo aleatorio se mueva de un lado a otro. Si no se mueve, apague la bomba, desconecte las mangueras, examine el mecanismo y localice el conector del filtro dentro del tubo aleatorio. Si se encuentra cubierto de suciedad o algas, quite la cámara del conector, el cilindro y el émbolo. Saque el tubo aleatorio y limpie el conector del filtro. Si el conector está limpio, reponga el émbolo. Si se mueve, examine la bola aleatoria dentro del mecanismo. Si no se mueve en dos minutos, cambie el tubo aleatorio y el émbolo.

5. Verifique que la presión del agua

se encuentre entre 0.35 y 0.70 kg/ cm2. Puede obtener a través de su dis-tribuidor Polaris participante un probador de presión (Pza. N

6-113- 00). Acción: El módulo de superficie se clava en el agua o se ladea. Solución: 1. Enderece las mangueras torcidas.

2. Saque del agua el módulo de

superficie, vacíelo y sacúdalo. Si aún se oye agua en el interior, quite la tapa, saque el conjunto del tapón de desagüe y drene el módulo.

3. Ajuste la válvula de alivio de presión

hasta que se nivele el módulo de superficie.

4. Verifique que la presión del agua se

encuentre entre 0.35 y 0.70 kg/cm2. Puede obtener de su distribuidor Polaris participante un probador de presión (Pza. N

6-113-00). Acción: La manguera de flotación se mantiene enroscada. Solución: 1. Consulte “El Polaris no limpia toda la piscina”.

2. Extienda la manguera de flotación

en la luz solar para quitarle lo enroscado. Acción: El módulo de superficie se desplaza muy rápidamente. Solución: 1. Ajuste la válvula de alivio de presión hasta que se desacelere el módulo de superficie.

2. Sólo 165: Quite uno de los

reguladores tipo globo y, de ser necesario, vuelva a ajustar la válvula de alivio de presión.

3. Verifique que la presión de agua se

encuentre entre 0.35 y 0.70 kg/cm2. Acción: La bolsa no se mantiene en el fondo de la piscina. Solución: 1. Verifique que la bolsa ha sido instalada correctamente.

2. Vea si aparecen burbujas de

aire alrededor del conjunto de la barredora a chorro. Esto podría indicar que exista aire en la tubería.

3. Consulte “El módulo de superficie se

desplaza muy rápidamente”. www.polarispool.com Español Resolución de problemas 25www.polarispool.com Informazioni importanti
