| Tipo de producto | Filtro regulador lubricador para aire comprimido |
| Marca | Silverline |
| Modelo | 245014 |
| Fluido | Aire comprimido |
| Presión máxima de funcionamiento | 10 bar |
| Presión de salida ajustable | 0,5 – 8,5 bar |
| Temperatura de funcionamiento | 5 – 50 °C |
| Conexiones | G1/4" |
| Capacidad del condensador | 150 ml |
| Capacidad del depósito del lubricador | 250 ml |
| Material del condensador | Policarbonato |
| Lubricante recomendado | Aceite para herramientas neumáticas ISO VG 32 |
| Peso | 1 kg |
| Funciones principales | Filtración, regulación de presión, lubricación de herramientas neumáticas |
| Uso | Instalación permanente en circuito de aire comprimido |
| Mantenimiento | Purga diaria del condensador, limpieza con detergente suave |
| Seguridad | No utilizar nunca para aire respirable; usar protección ocular y auditiva |
| Piezas de repuesto | Condensador, depósito de aceite, juntas tóricas, manómetro |
| Garantía | 3 años (registro dentro de los 30 días) |
| Conformidad | Directiva de máquinas 2006/42/CE, EN 12100:2010 |
Preguntas frecuentes - 245014 SILVERLINE
Preguntas de los usuarios sobre 245014 SILVERLINE
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Filtro de aire industrial en formato PDF gratis! Encuentra tus instrucciones 245014 - SILVERLINE y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. 245014 de la marca SILVERLINE.
MANUAL DE USUARIO 245014 SILVERLINE
ES Filtro regulador y lubricador
Gracias por haber elegido esta herramienta Silverline. Estas instrucciones contienen la información necesaria para utilizar este producto de forma segura y eficaz. Lea atentamente este manual para obtener todas las ventajas y características únicas de su nueva herramienta. Conserve este manual a mano y asegúrese de que todas las personas que utilicen esta herramienta lo hayan leído y entendido correctamente.
Descripción de los símbolos
Los simbolos siguientes pueden aparecer en la placa de características de su herramienta. Éstos representan información importante sobre el producto o instrucciones relativas a su uso.
Lleve protección auditiva Lleve protección ocular Lleve protección respiratoria Lleve un casco de seguridad
Lleve guantes de seguridad
Lea el manual de instrucciones
No utilizar con bombonas de gas comprimido
Conforme a las normas de seguridad y la legislación correspondiente
Protección medioambiental Las herramientas eléctricas, baterías y baterías de litio nunca deben desecharse junto con la basura convencional. Por favor, recicle las baterías sólo en puntos de reciclajes. En caso de duda, póngase en contacto con su distribuidor o con la autoridad local encargada de la gestión de residuos.
Características técnicas
Tipo de fluido: ...... Aire comprimido
Presión máxima operativa:....10 bar (145 psi)
Rango de presión de salida ajustable: 0,5 - 8,5 bar (7 - 123 psi)
Rango de temperatura operativa: 5 - 50 °C
Conexiones neumáticas: G 1/4"
Capacidad de la cuba del condensador: 150 ml
Capacidad de la cuba del lubricador: 250 ml
Material de la cuba del condensador:.....Policarbonato
Lubricante recomendado:....Lubricante para herramientas neumáticas ISO VG 32
Peso: 1 kg
Como parte de nuestra política de desarrollo de productos, los datos técnicos de los productos Silverline pueden cambiar sin previo aviso
Instrucciones de seguridad
- Lea todas las instrucciones de seguridad e indicaciones antes de instalar, utilizar, cambiar accesorios o tareas de mantenimiento en esta herramienta. El no respetar estas advertencias e instrucciones puede causar lesiones graves.
- Esta herramienta debe ser utilizada, instalada y ajustada únicamente por personas cualificadas.
- No modifique nunca esta herramienta. Las modificaciones pueden reducir la eficacia y la seguridad e incrementar el riesgo de sufrir lesiones personales.
- No tire las instrucciones de funcionamiento, déselas al usuario.
- No utilice esta herramienta si está dañada.
- Las herramientas deben ser inspeccionadas regularmente para asegurarse de que las marcas inscritas requeridas por la directiva ISO 11148 sean completamente legibles. En el caso de estar dañada, el usuario deberá ponerse en contacto con el fabricante para su sustitución.
ADVERTENCIA: No permita que los niños, personas discapacitadas o personas no cualificadas utilicen esta herramienta. Mantenga esta herramienta fuera del alcance de los niños.
Riesgos de partículas proyectadas
- Tenga en cuenta que las piezas y accesorios que estén dañados o suellos pueden proyectarse hacia el usuario a gran velocidad.
- Lleve siempre protección ocular resistente a los impactos cuando utilice esta herramienta. El grado de protección requerido debe evaluarse dependiendo de cada uso.
- Debe tener en cuenta el riesgo existente para las personas situadas a su alrededor.
- Asegúrese de que la pieza de trabajo esté sujeta adecuadamente.
Área de trabajo
- Tenga cuidado con las superficies resbaladizas para no resbalarse. Tenga especialmente cuidado en no tropezar con las mangueras hidráulicas. Los resbalones, tropezones y caídas son las principales causas de lesiones en el trabajo.
- Esta herramienta no está diseñada para trabajar en atmosferas explosivas ni aisladas contra contacto eléctrico.
Instrucciones de seguridad relativas a las herramientas neumáticas
El aire a presión puede causar lesiones graves:
- Desconecte la herramienta neumática del suministro de aire antes de proceder a efectuar cualquier trabajo de mantenimiento o instalación de accesorios.
- No dirija aire a presión hacia usted mismo ni hacia otras personas.
- Los azotes con mangueras neumáticas pueden causar lesiones graves. Compruebe siempre el estado de las mangueras neumáticas, los accesorios y acopladores.
- Cuando utilice acoplamientos universales, deberán instalarse cierres de seguridad para garantizar una conexión correcta entre la manguera y la herramienta.
- Nunca exceda la presión máxima indicada en la herramienta.
- Nunca transporte la herramienta neumática sujetándola por la manguera.
Características del producto
- Control de presión
- Soporte de montaje
- A juste de lubricante
- Mirilla de vidrio
- Tapa de llenado de aceite
- Cuba de aceite
- Ilechas indicadoras de dirección de caudal
- Válvula de purga
- Cuba del condensador
- Botón de desbloqueo de la cuba
- Manómetro
- Entrada de aire (del compresor)
Aplicaciones
- Filtro regulador y lubricador para su instalación permanente en líneas de aire comprimido, para extraer partículas extrañas del aire comprimido, ajustar la presión neumática adecuadamente con el manómetro integrado y lubricar las herramientas neumáticas.
ADVERTENCIA: Este filtro no produce aire comprimido respirable.
ADVERTENCIA: Parte del vapor de agua pasará por la unidad y podría condensarse a líquido aguas abajo, conforme desciende la temperatura. Instale un secador si la condensación de agua pudiera tener efectos dañinos sobre la aplicación.
Desembalaje
- Desembale e inspeccione la herramienta con cuidado. Familiarícese con todas sus características y funciones.
- Asegúrese de que el embalaje contiene todas las partes y que están en buenas condiciones. Si faltan piezas o están dañadas, solicite su sustitución antes de utilizar esta herramienta.
Antes de usar
Instalación
Nota: No instale el filtro regulador en áreas con exposición directa a la luz solar.
- Monte el soporte de montaje (2) en la pared o en una superficie plana utilizando dos tornillos (no incluidos). La válvula de purga (8) debe estar colocada en la parte inferior de la herramienta.
- Coloque cinta PTFE (no incluida) en la rosca del manómetro (11) para evitar cualquier fuga de aire.
Nota: Coloque siempre la cinta PTFE en sentido horario para evitar que fugas de aire.
- Enrosque el manómetro en sentido horario dentro del orificio tal como se muestra en la figura más arriba.
Nota: Tenga precaución para no dañar la rosca. Comience enroscando con cuidado. Asegúrese de que el manómetro esté colocado en la posición correcta.
Conexión al suministro de aire comprimido
ADVERTENCIA: Asegúrese de vaciar el suministro de aire y de que el compresor esté apagado antes de realizar las conexiones.
ADVERTENCIA: Este filtro regulador no debe utilizarse con compresores que utilicen lubricantes con hidrocarburos aromáticos. Estos productos químicos pueden dañar la cuba del condensador (9).
IMPORTANTE: Las flechas indicadoras de dirección de caudal (7) situadas en la carcasa de la unidad muestra la dirección del caudal de aire. EL SENTIDO DEL CAUDAL DE AIRE ES DESDE EL COMPRESOR HASTA LA HERRAMIENTA.

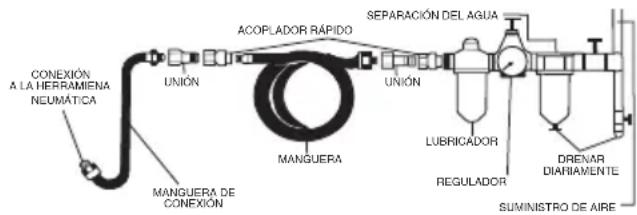

- Conecte el filtro regulador siguiendo el diagrama descrito a continuación:
- Nunca sobrepase la presión máxima indicada por el fabricante. Vea siempre las especificaciones técnicas.
- Asegúrese de drenar el agua diariamente.
- Compruebe que todos los accesorios y componentes de esta herramienta (acopladores, manguera, etc.) sean compatibles con la presión utilizada.
Llenado de la cuba de aceite
ADVERTENCIA: Asegúrese de vaciar el suministro de aire y de que el compresor esté apagado antes llenar la cuba.
- Retire la tapa de llenado de aceite (5) utilizando un destornillador (no incluido).
- Rellene la cuba de aceite (6) con aceite para herramientas neumáticas hasta un máximo de 80%. Vea el tipo de lubricante recomendado en características técnicas. BAJO NINGUNA CIRCUNSTANCIA UTILICE ACEITE PARA MOTORES.
- Vuelva a colocar la tapa de llenado de aceite y apriétela correctamente.
Funcionamiento
ADVERTENCIA: La cuba del condensador (9) y la cuba de aceite (6) están fabricadas en policarbonato y no deben exponerse a temperaturas superiores a los 50 °C.
Antes de cada uso
- Compruebe que la cuba de aceite no este excesivamente llena (más de 80%). Véase "Llenado de aceite".
- No deje que el nivel de aceite esté por debajo de 20%.
- Inspeccione la unidad y las mangueras neumáticas por si hay desgaste o daños, y reemplácelas si fuera necesario. No emplee mangueras o conexiones dañadas o con fugas.
Ajuste de la presión neumática
Nota: Ciertas herramientas neumáticas cuentan con reguladores integrados que se utilizan para controlar la velocidad/el rendimiento del par de torsión. Cuando una máquina no cuente con regulador integrado, la velocidad/par de torsión todavía puede ajustarse variando la presión de su regulador de suministro neumático.
- AUMENTE la presión neumática tirando del control de presión (1) hacia arriba para desbloquearlo y, a continuación, gírelo en sentido horario. Empuje el control de presión de vuelta hacia abajo para volver a bloquearlo
- REDUZCA la presión desbloqueando el control de presión y, a continuación, gírelo en sentido antihorario. Vuelva a empujarlo para bloquearlo de nuevo
ADVERTENCIA: Para aplicaciones que requieran una presión neumática precisa, confirme la presión de salida con un manómetro calibrado.
Ajuste del lubricador
Nota: Ajuste el goteo de aceite para satisfacer los requisitos de la herramienta neumática que está utilizando (consulte las especificaciones del fabricante de su herramienta).
- Gire el ajuste de lubricante (3) para aumentar o disminuir la cantidad de aceite: "1" menos cantidad, "9" mayor cantidad (9).
- El goteo de aceite puede verse a través de la mirilla de vidrio (4).
Nota: Cada vez que ajuste la presión, deberá reajustar el goteo de aceite. Incrementar el caudal de aire aumentará la cantidad de lubricante dispensado, disminuir el caudal de aire reducirá la cantidad de aceite dispensado.
Purga de la cuba del condensador
ADVERTENCIA: La limpieza y purga SOLO DEBE realizarse con el compresor apagado y el sistema neumático purgado de presión.
- El condensador acumulará humedad y polvo que, si no se elimina, provocará corrosión grave a este dispositivo y a sus herramientas.
- Purgue la cuba del condensador (9) a diario (o más a menudo, si fuera necesario) tirando hacia abajo de la válvula de purga (8) hasta que haya escapado todo el líquido
ADVERTENCIA: Nunca permita que el nivel del líquido dela cuba del condensador sobrepase el nivel máximo permitido.
Mantenimiento
ADVERTENCIA: Apague siempre el compresor y despresurice el suministro de aire antes de limpiar o realizar tareas de mantenimiento.
ADVERTENCIA: La cuba del condensador (9) y la cuba de aceite (6) están fabricadas en policarbonato y podrían dañarse y fallar si se expone a ciertos disolventes o fuertes agentes alcalinos de limpieza (ya sea interna o externamente).
Limpieza
- Pulse el botón de desbloqueo de la cuba (10), gire la cuba del condensador en sentido horario o antihorario hasta que se desbloquee la conexión de bayoneta, y retire la cuba
- Límpiela con un detergente suave y un paño sin pelusa
- Aclárela con abundante agua limpia y fría y séquela por completo
- Para volver a montar, compruebe primero que la junta tórica que sella la cuba contra el cuerpo de la unidad esté limpia y sin daños y, a continuación, acople la bayoneta de bloqueo y gire la cuba hasta que el botón de desbloqueo encaje con un clic en su posición de bloqueo
Nota: La cuba de aceite (6) no necesita limpiarse regularmente. De todas formas, cuando desee limpiarla siga las instrucciones de limpiezas indicadas anteriormente. Vacíe los restos de lubricante en un recipiente hermético y recíclelo en un punto de reciclaje adecuado.
Eliminación
- No elimine sus herramientas u otro equipo eléctrico o electrónico junto con la basura convencional. Recíclelos si hay puntos de reciclaje.
- Las herramientas neumáticas contienen restos de lubricante y deben ser desechadas en puntos de reciclaje adecuados.
- Antes de reciclar la herramienta, asegúrese de vaciar los restos de lubricante de la cuba de aceite (6). Deposítelo en un recipiente hermético y reciclelo en un punto de reciclaje adecuado.
- Póngase en contacto con la autoridad local encargada de la gestión de residuos si necesita más información sobre cómo eliminar este tipo de herramientas correctamente.
Garantía
Este producto Silverline dispone de una garantía de 3 años.
Para obtener la garantía de 3 años, deberá registrar el producto en www.silverinetools.com antes de que transcurran 30 días. El periodo de garantía será válido desde la fecha indicada en su recibo de compra.
Registro del producto
Visite: silverlinetools.com, seleccione el botón de registro e introduzca:
- Sus datos personales
- Detalles del producto e información de compra
El certificado de garantía le será enviado en formato PDF. Imprírmalo y guárdelo con el producto.
Condiciones
El periodo de garantía entra en vigor a partir de la fecha indicada en el recibo de compra.
GUARDE EL RECIBO DE COMPRA
Si el producto se ha averiado antes de que transcurran 30 días desde la fecha de compra, deberá devolverlo a su lugar de compra, junto con el recibo de compra y los detalles de la avería. En este caso, le sustituiremos el producto o le reembolsaremos el importe.
Si el producto se ha averiado después de que transcurran 30 días desde la fecha de compra, devuélvalo a:
Servicio Técnico Silverline Tools
PO Box 2988
Yeovil
BA21 1WU, Reino Unido.
La reclamación siempre debe presentarse durante el periodo de garantía.
Antes de poder realizar cualquier trabajo de reparación, deberá entregar el recibo de compra original en el que se indica la fecha de compra, su nombre, dirección y el lugar donde lo adquirió.
También deberá indicar claramente los detalles del fallo a reparar.
Las reclamaciones presentadas dentro del periodo de garantía deberán ser verificadas por Silverline Tools para averiguar si las deficiencias son consecuencia de los materiales o de la mano de obra del producto.
Los gastos de transporte no son reembolsables. Los productos enviados deben estar limpios y en buenas condiciones para su reparación, deberán empaquetarse cuidadosamente con el fin de evitar que se produzcan daños durante el transporte. Silverline Tools se reserva el derecho a rechazar envíos incorrectos o inseguros.
Todas las reparaciones serán realizadas por Silverline Tools o por un servicio técnico autorizado. La reparación o sustitución del producto no prolongará el periodo de garantía.
Si la avería está cubierta por la garantía, la herramienta será reparada sin cargo alguno (salvo los gastos de envío), o bien la sustituiremos por una herramienta en perfecto estado de funcionamiento.
Las herramientas o piezas que hayan sido sustituidas serán propiedad de Silverline Tools.
La reparación o sustitución del producto bajo garantía aporta beneficios adicionales a sus derechos legales como consumidor, sin afectarlos.
Qué está cubierto:
Silverline Tools deberá comprobar si las deficiencias se deben a materiales o mano de obra defectuosos dentro del periodo de garantía.
En caso de que cualquier pieza no estuviera disponible o estuviera fuera de fabricación, Silverline Tools la sustituirá por una pieza funcional con las mismas características.
Uso del producto en la Unión Europea.
Qué no está cubierto:
Silverline Tools no garantiza las reparaciones causadas por:
Desgaste normal por uso adecuado de la herramienta, por ejemplo hojas, escobillas, correas, bombillas, baterías, etc...
La sustitución de cualquier accesorio suministrado: brocas, hojas, papel de lija, discos de corte y otras piezas relacionadas.
Daño accidental, averías debidas a uso o cuidado negligente, uso incorrecto, negligencia, funcionamiento o manejo indebido del producto.
Utilizar del producto para una finalidad distinta.
Cualquier cambio o modificación del producto.
El uso de piezas y accesorios que no sean recambios originales de Silverline Tools.
Instalación incorrecta (excepto si fue realizada por Silverline Tools).
Reparaciones o alteraciones realizadas por servicios técnicos no autorizados por Silverline Tools.
Las reclamaciones distintas a las indicadas en las presentes condiciones de garantía no estarán cubiertas.
Declaración de conformidad CE
El abajo firmante: Mr Darrell Morris
Autorizado por: Silverline Tools
Declara que el producto:
La presente declaración de conformidad se expide bajo la exclusiva responsabilidad del
Fabricante. El objeto de la declaración descrita anteriormente es conforme a la legislación
comunitaria de armonización pertinente.
Código de identificación: 245014
Descripción: Filtro regulador y lubricador
Está en conformidad con las directivas:
- Directiva de máquinas 2006/42/CE
• EN 12100:2010
Organismo notificado: Shanghai Yousende Products Inspection Technology Co., Ltd, Shanghai, China
La documentación técnica se conserva en: Silverline Tools
Fecha: 07/01/14
Firma:
Mr Darrell Morris
Director General
Nombre y dirección del fabricante:
Powerbox International Limited, N° de registro: 06897059. Dirección legal:
Powerbox, Boundary Way, Lufton Trading Estate, Yeovil, Somerset BA22 8HZ, Reino Unido.
Introduzione
