Type product	Filter-regelaar-smeermiddel voor perslucht
Merk	Silverline
Model	245014
Vloeistof	Perslucht
Maximale werkdruk	10 bar
Instelbare uitgangsdruk	0,5 – 8,5 bar
Bedrijfstemperatuur	5 – 50 °C
Aansluitingen	G1/4"
Condensatorinhoud	150 ml
Inhoud smeermiddelreservoir	250 ml
Materiaal condensor	Polycarbonaat
Aanbevolen smeermiddel	Olie voor pneumatisch gereedschap ISO VG 32
Gewicht	1 kg
Hoofdfuncties	Filtratie, drukregeling, smering van pneumatisch gereedschap
Gebruik	Permanente installatie op persluchtcircuit
Onderhoud	Dagelijkse aftappen van condensor, reinigen met mild reinigingsmiddel
Veiligheid	Nooit gebruiken voor ademlucht; draag oog- en gehoorbescherming
Reserveonderdelen	Condensor, oliereservoir, O-ringen, manometer
Garantie	3 jaar (registratie binnen 30 dagen)
Conformiteit	Machinerichtlijn 2006/42/EG, EN 12100:2010

Veelgestelde vragen - 245014 SILVERLINE

Hoe stel ik de uitgangsdruk in?

Draai de drukregelaar: met de klok mee om te verhogen, tegen de klok in om te verlagen. Duw de regelaar omlaag om de instelling te vergrendelen. Gebruik de ingebouwde manometer om de druk te controleren.

Welke olie gebruiken in de smeerder?

Gebruik olie voor pneumatisch gereedschap ISO VG 32. Nooit normale motorolie gebruiken. Vul tot 80% van de reservoircapaciteit.

Hoe de smeerder vullen?

Zorg ervoor dat het luchtcircuit is afgetapt en de compressor is losgekoppeld. Verwijder de vuldop met een platte schroevendraaier, vul tot 80% met de aanbevolen olie en sluit het deksel goed.

Hoe de condensor aftappen?

Schakel de compressor uit en ontlast het circuit. Trek de aftapklep omlaag tot alle vloeistof is weggelopen. Tap dagelijks af om roest te voorkomen.

Wat is de aansluitrichting van het filter?

De pijlen geven de stroomrichting van de lucht aan, van compressor naar apparaat. Voor gemotoriseerd gereedschap plaatst u de smeerder stroomafwaarts.

Welke veiligheidsmaatregelen in acht nemen?

Draag altijd een veiligheidsbril en gehoorbescherming. Richt lucht nooit op uzelf of anderen. Schakel de stroom uit voor onderhoud. Overschrijd 10 bar niet.

Hoe de condensor reinigen?

Druk op de ontgrendelknop, draai de condensor om deze te verwijderen. Reinig met een mild reinigingsmiddel en een pluisvrije doek, spoel met koud water en droog volledig. Controleer de O-ring.

Wat te doen bij luchtlek?

Controleer eerst of de manometer goed is vastgeschroefd met PTFE-tape. Inspecteer de aansluitingen en slangen. Als het lek aanhoudt, vervang dan de afdichtingen of neem contact op met de klantenservice.

Kan dit filter worden gebruikt voor verf?

Nee, tenzij de olie volledig is verwijderd en de eenheid is ontvet. Olie kan verf verontreinigen. Gebruik een speciale separator voor spuiten.

Hoe de garantie registreren?

Registreer uw product op silverlinetools.com binnen 30 dagen na aankoop. Geef uw persoonlijke gegevens, het model en de aankoopdatum om in aanmerking te komen voor de 3-jarige garantie.

GEBRUIKSAANWIJZING 245014 SILVERLINE

NL Luchtfilter drukregelaar en olievernevelaar

Hartelijk dank voor de aanschaf van dit Silverline gereedschap. Deze instructies bevatten informatie die u nodig hebt voor een veilige en doeltreffende bediening van dit product. Dit product heeft unieke kenmerken. Zelfs als u bekend bent met gelijksoortige producten dient u deze handleiding zorgvuldig door te lezen, zodat u in staat bent alle voordelen te benutten. Houd deze handleiding bij de hand en zorg ervoor dat alle gebruikers van dit gereedschap de handleiding hebben gelezen en volledig hebben begrepen.

Beschrijving symbolen

Op het gegevensplaatje van uw gereedschap kunnen zich symbolen bevinden. Deze vertegenwoordigen belangrijke productinformatie en gebruiksinstructies.

Draag gehoorbescherming

Draag een veiligheidsbril

Draag een stofmasker

Draag een veiligheidshelm

Draag handschoenen

Lees de handleiding

Gebruik NIET met persgascilinders!

Voldoet aan de relevante wetgeving en veiligheidsnormen

Milieubescherming

Pneumatisch gereedschap mag niet met het normale huisvuil worden weggegooid. De machines bevatten olie en andere smeermiddelen. Vraag de plaatselijke autoriteiten of winkelier om advies betreffende recyclen.

Specifications

Vloeistof type: Perslucht

Maximale werkdruk: 10 bar

Verstelbare uitgaande luchtdruk: 0,5-8,5 bar

Maximale gebruikstemperatuur: 5-50°C

Koppeling: G 1/4"

Watercylinder capaciteit: 150 ml

Oliecilinder capaciteit: 250 ml

Cilinder materiaal: Polycarbonaat

Aanbevolen smeermiddel:.... ISO VG 32 pneumatische gereedschapsolie

Gewicht: 1 kg

Met het oog op onze aanhoudende productontwikkeling kunnen de specificaties van Silverline producten zonder voorafgaande kennisgeving worden gewijzigd.

Algemene veiligheid

• Bij de kans op meervoudige gevaren, leest en begrijpt u de veiligheidsinstructies voor het installeren, gebruiken, repareren, onderhouden, het verwisselen van accessoires op of het werken in de buurt van de machine. Doet u dit niet, dan is de kans op serieuze verwondingen groot.
• De machine hoort alleen door gekwalificeerde/getrainde personen geïnstalleerd, aangepast of gebruikt worden
• Modificeer de machine niet. Modifications verminderen de effectiviteit van veiligheidsmaatregelen en vergroten het risico voor de gebruiker
• Gooi de veiligheidsinstructies niet weg
• Gebruik de machine niet wanneer deze beschadigd is
• Machines horen regelmatig geïnspecteerd te worden om te bevestigen dat de benodigde markeringen van dit ISO 11148 deel leesbaar op de machine gemarkeerd zijn. De gebruiker neemt wanneer nodig contact op met de fabrikant voor het verkrijgen van de juiste markeringslabels.

WAARSCHUWING: De machine is niet geschikt voor gebruik door personen met een verminderde mentale of fysieke gesteldheid of een gebrek aan ervaring, tenzij de persoon wordt begeleid of geïinstrueerd door een persoon verantwoordelijk voor de veiligheid

Rondvliegende gevaren

• Het falen van de machine zelf kan resulteren in rondvliegende delen op hoge snelheid
• Draag te allen tijde gezichtsbescherming. De beschermingsgraad hoort voor elk gebruik vastgesteld worden
• Denk aan de veiligheid van anderen om u heen
  • Zorg ervoor dat de machine goed vastgezet is

Werkplaats gevaren

• Misstappen, struikelen en vallen zijn de grootste werkplaatsongeluk-oorzaken. Ben bewust van gladde oppervlakken en gevaren, veroorzaakt door het gebruik van de machine en luchtslangen
• De machine is niet ontworpen voor gebruik in potentielen explosieve atmosferen en is niet geïsoleerd tegen contact met stroom

Veiligheid pneumatisch gereedschap

Lucht onder druk kan ernstige verwondingen veroorzaken:

• Schakel de luchttoevoer uit, voer luchtdruk in slangen af en ontkoppel het gereedschap van de luchttoevoer wanneer deze niet in gebruik is, voordat accessoires verwisseld worden en reparaties uitgevoerd worden
• Richt de lucht nooit op uzelf of anderen
• Zwepende slangen zijn erg gevaarlijk. Check altijd op beschadigde en losse slangen en aansluitingen
• Bij het gebruik van klauwkoppelingen horen vergrendelpinnen en veiligheidskabel gebruikt te worden om slangaansluiting fouten te voorkomen
• Overschrijdt de maximale luchtdruk, weergegeven op het gereedschap, niet
• Houdt pneumatisch gereedschap nooit bij de luchtslang vast

Productbeschrijving

1. Drukregelaar
2. Bevestigingsbeugel
3. Olie verstelschroef
4. Olieniveau controlepunt
5. Oliefilterdop
6. Oliecilinder
7. Stroomrichtingpijlen
8. Aftap ventiel
9. Condensatiecilinder
10. Cilinder ontgrendelknop
11. Drukmeter
12. Luchtinlaat koppeling

Intentioneel gebruik

Perslucht regelaar met olievernevelaar, voor een permanente installatie in luchtdruk leidingen. Verwijdert vreemde deeltjes uit de lucht en stelt de luchtdruk nauwkeurig met behulp van de integrale drukmeter. Verstrekt een aan te passen oliehoeveelheid in de luchtstroom voor het smeren van bevestigde machines

WAARSCHUWING: De regelaar produceert geen perslucht van inhaleer kwaliteit

WAARSCHUWING: Sommige waterdampen gaan door de eenheid heen en condenseren in vloeistof waar de luchttemperatuur zakt. Installeer een luchtdroger wanneer de damp een zichtbaar effect heeft op de eenheid

Het uitpakken van uw gereedschap

• Pak uw toestel / gereedschap uit. Inspecteer het en zorg dat u met alle kenmerken en functies vertrouwd raakt
• Controleer of alle onderdelen aanwezig zijn en in goede staat verkeren. Als er onderdelen ontbreken of beschadigd zijn, zorg dan dat deze vervangen worden voor u dit toestel / gereedschap gebruikt

Voor gebruik

Installatie

Let op: Plaats de eenheid niet op plekken waar deze constant wordt blootgesteld aan direct zonlicht

1. Monteer de bevestigingsbeugel (2) op een muur, machinebehuizing of een ander oppervlak met behulp van 2 geschikte schroeven (bevestigingsmiddelen niet inbegrepen). Het aftapventiel (8) hoort aan de onderzijde van de eenheid te vallen

2. Breng wat PTFE-tape op het schroefdraad van de drukmeter (4) aan voor het verkrijgen van een luchtdichte verbinding

Let op: Breng de tape strak, rechtsom aan zodat deze niet los wordt gedraaid bij het bevestigen van de drukmeter

1. Draai de drukmeter rechtsom in het gat van de regulator vast, als afgebeeld in de productbeschrijving afbeelding

Let op: Draai de meter voorzichtig, in de juiste positie vast, zodat het schroefdraad niet beschadigd wordt

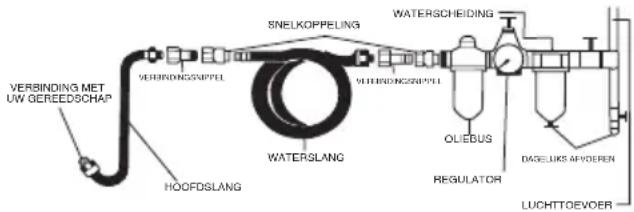

Aansluiting van de luchttoevoer

WAARSCHUWING: Zorg ervoor dat het luchtsysteem volledig afgetapt en uitgeschakeld is, voordat de eenheid aangesloten wordt

WAARSCHUWING: De eenheid mag niet aangesloten worden op een compressor die gebruik maakt van koolwaterstofbehoudende smeermiddelen. Deze chemicaliën beschadigen de condensatiecilinder (9)

BELANGRIJK: De pijlen (7) op de in- en uitvoerpoorten geven de richting van de luchtstroom aan. DE LUCHTSTROOM LOOPT VAN DE COMPRESSOR NAAR DE EENHEID

- Sluit de regulator voor de smeervoorziening op de compressor aan (Zie onderstaand diagram)

Let op: De machine is niet geschikt voor verfapplicaties, tenzij de olievoorziening volledig afneembaar is en de eenheid grondig ontvet kan worden

• Laat de luchtdruk niet boven het maximum reiken (zie specificatie details)
• Zorg dat het water dagelijks uit de luchttoevoer wordt afgevoerd
• Zorg ervoor dat u de juiste onderdelen (slangen, bevestigingsonderdelen, etc.) heeft voor het gebruik van de benodigde luchtdruk

Het vullen van de oliecilinder

WAARSCHUWING: Zorg ervoor dat het luchtsysteem volledig is afgetapt en de compressor is uitgeschakeld voordat de cilinder gevuld wordt:

- Verwijder de oliefilterdop (5) met gebruik van een grote sleufschroevendraaier (niet inbegrepen)

• Vul de oliecilinder (6) maximaal 80% met een geschikte olie type. Verwijs naar de specificaties voor geschikte smeermiddelen. GEBRUIK ONDER GEEN ENKELE OMSTANDIGHEDEN NORMALE MOTOROLIE
• Draai de dop stevig op de eenheid vast

Gebruiksinstructies

WAARSCHUWING: De condensatiecilinder (9) en oliecilinder (6) bestaan uit polycarbonaat en mogen niet blootgesteld worden aan temperaturen boven de 50°C

Voor elk gebruik

• Controleer het olieniveau in de oliecilinder (6) en vul deze wanneer nodig bij
• Laat het olieniveau niet lager dan 20% reiken
• Inspecteer de eenheid en de slangen op beschadiging en slijtage en vervang wanneer nodig. Beschadigde slangen en koppelingen mogen niet gebruikt worden

Het verstellen van de luchtdruk

Let op: Sommige machines zijn voorzien van ingebouwde regulatoren, welke gebruikt worden voor het regelen van de snelheid/koppelprestatie. Wanneer de machine niet is voorzien van een ingebouwde regulator kan de prestatie versteld worden door het aanpassen van de luchtdruk op de luchttoevoer

• VERHOOG de luchtdruk door de drukregelaar (1) omhoog te trekken en zo te ontgrendelen en naar rechts te draaien. Druk de drukregelaar omlaag om hem te weer vergrendelen
• VERLAAG de druk door de drukregelaar te ontgrendelen en naar links te draaien. Druk de drukregelaar omlaag om hem te weer vergrendelen

WAARSCHUWING: Wanneer een zeer nauwkeurige druk vereist is, maakt u gebruik van een drukmeter

Het verstellen van de olievoorziening

Let op: Pas de voorziening aan, passend bij de te gebruiken machine. Verwijs naar de instructies van de gereedschapsfabrikant

• Draai de verstelschroef (3) om de oliestroming aan te passen: '1' is een kleine hoeveelheid, '9' is een grote hoeveelheid
• De stroming kan gecheckt worden door het bekijken van het controlepunt (4)

Let op: Na het verstellen van de luchtdruk hoort de oliestroming opnieuw verstelt te worden. Wanneer de luchtdruk verhoogt wordt zal meer olie in de lucht terecht komen en wanneer de luchtdruk verlaagd wordt zal minder olie in de lucht terecht komen

Het aftappen van de condensatiecilinder

WAARSCHUWING: De eenheid mag enkel schoongemaakt en afgetapt worden wanneer deze is uitgeschakeld en wanneer het luchtsysteem vrij is van perslucht

• Vocht en vuil zullen zich in de condensatiecilinder (9) ophopen en ernstige corrosie in de eenheid en uw machines veroorzaken indien u het niet verwijderd
• Tap de condensatiecilinder (9) dagelijks af door het ventiel (8) omlaag te trekken tot alle vloeistof verdwenen is

WAARSCHUWING: Het waterniveau in de cilinder mag niet tot de dempplaat reiken

Onderhoud

WAARSCHUWING: Schakel de compressor uit en verwijder de druk uit de luchttoevoer voordat u de machine schoonmaakt of enig onderhoud uitvoert

WAARSCHUWING: De polycarbonaat cilinders (6 en 9) raken mogelijk beschadigd wanneer deze in aanraking komen met bepaalde oplosmiddelen of sterke schoonmaakmiddelen

Schoonmaak

• Druk de cilinder ontgrendelknop (10) in en draai de cilinder links- of rechtsom tot de bajonetkoppeling ontgrendelt en u de cilinder kunt uitnemen
• Maak de cilinders met een licht schoonmaakmiddel en een vezelvrije doek schoon
• Spoel de cilinders met koud water schoon en droog de cilinders grondig
• Voordat u de eenheid weer in elkaar zet, controleert u of de O-ring schoon en onbeschadigd is. Koppel de bajonetkoppeling en draai de cilinder tot de ontgrendelknop in de vergrendelpositie klikt

Let op: De oliecilinder (6) hoeft normaal gesproken niet schoongemaakt te worden. Wanneer schoonmaak toch vereist is, volgt u bovenstaande punten op. Leeg de cilinderinhoud in een geschikte, afsluitbare bak en gooi de olie volgens wetten en voorschriften weg

Verwijdering

• Pneumatische machines mogen niet met uw huishoudelijk afval worden weggegooid
• Pneumatische machine bevatten mogelijk sporen van olie en andere smeermiddelen
• Leeg de cilinderinhoud in een geschikte, afsluitbare bak en gooi de olie volgens wetten en voorschriften weg voordat u de machine weggooit
• Neem contact op met uw gemeente voor informatie betreffende de verwijdering van pneumatisch gereedschap

Silverline Tools Garantie

Dit Silverline product komt met 3 jaar garantie.

Registreer dit product binnen 30 dagen van aankoop op www.silverlinetools.com om in aanmerking te komen voor 3 jaar garantie. De garantieperiode begint op de datum van aankoop op het ontvangstbewijs.

Het gekochte product registreren

Ga naar: silverlinetools.com, kies Registration (registratie) en voer het volgende in:

- Uw persoonlijke gegevens

- De gegevens van het product en de aankoop

U ontvangt het garantiebewijs in PDF-vorm. Druk het af en bewaar het bij het product.

Voorwaarden

De garantieperiode gaat in vanaf de datum van aankoop op het ontvangstbewijs.

BEWAAR HET ONTVANGSTBEWIJS OP EEN VEILIGE PLAATS

Als dit product binnen 30 dagen van de aankoopdatum een fout heeft, breng het dan naar de winkelier waar u het heeft gekocht, met uw ontvangstbewijs, en met vermelding van de details van de storing. U kunt om een nieuwe vragen of om uw geld terug.

Als dit product na de periode van 30 dagen een fout heeft, stuur het dan naar:

Alle claims moeten binnen de garantieperiode worden ingediend.

U moet het originele ontvangstbewijs geven met de datum van aankoop, uw naam, adres en plaats van aankoop voordat er aan kan worden gewerkt.

U moet nauwkeurige gegevens verschaffen van de fout die verholpen moet worden.

Claims die binnen de garantieperiode worden ingediend, worden door Silverline Tools nagelopen om te kijken of het probleem een kwestie is van de materialen of de fabricage van het product.

De verzendkosten worden niet vergoed. De geretourneerde items moeten voor de reparatie in een redelijk schone en veilige staat verkeren en moeten zorgvuldig worden verpakt om schade en letsel tijdens het vervoer te voorkomen. Ongeschikte en onveilige leveringen kunnen worden afgewezen.

Al het werk wordt uitgevoerd door Silverline Tools of een officiële reparatiedienst.

De garantieperiode wordt niet door de reparatie of vervanging van het product verlengd.

Defecten waarvan wij beschouwen dat ze onder de garantie vallen, worden verholpen door middel van gratis reparatie van het gereedschap (exclusief verzendingskosten) of door vervanging door een gereedschap in perfecte staat van werking.

De ingehouden gereedschappen of onderdelen die zijn vervangen, worden het eigendom van Silverline Tools.

De reparatie of vervanging van het product onder garantie zijn voordelen die bijkomstig zijn aan uw wettelijke rechten als consument, en hebben daar geen invloed op.

Wat is gedekt:

De reparatie van het product, mits naar tevredenheid van Silverline Tools kan worden vastgesteld dat de gebreken het gevolg zijn van defecte materialen of fabricksfouten binnen de garantieperiode.

Onderdelen die niet meer verkrijgbaar zijn en die niet meer worden vervaardigd worden door Silverline Tools vervangen door een functionele vervanging.

Gebruik van dit product in de EU.

Wat niet is gedekt:

Silverline Tools geeft geen garantie op reparaties als gevolg van:

Normale slijtage veroorzaakt door gebruik in overeenstemming met de bedieningsinstructies zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz.

De vervanging van geleverde accessoires zoals boortjes, zaagbladen, schuurvellen, snijschrijven en aanverwante producten.

Accidentele schade, storingen veroorzaakt door nalatigheid in gebruik of verzorging, misbruik, verwaarlozing, onvoorzichtige bediening en hantering van het product.

Gebruik van het product voor andere doeleinden dan normaal huishoudelijk gebruik.

Alle soorten wijzigingen en modificaties van het product.

Gebruik van andere onderdelen en accessoires dan de originele onderdelen van Silverline Tools.

Delecte installatie (behalve wanneer geïnstalleerd door Silverline Tools).

Reparaties of wijzigingen die zijn uitgevoerd door anderen dan Silverline Tools of diens officiële reparatiediensten.

Behalve claims voor het recht op correctie van fouten van het gereedschap volgens de bepalingen van deze garantie zijn geen andere claims gedekt.

EG-verklaring van overeenstemming

De ondergetekende: Mr. Darrell Morris

Gemachtigd door: Silverline Tools

Verklaart dat

Deze verklaring wordt verstrekt onder de volledige verantwoordelijkheid van de fabrikant.

Het hierboven beschreven voorwerp is conform de desbetreffende communautaire

harmonisatiewetgeving

Identificatienummer: 245014

Beschrijving: Luchtfilter drukregelaar en olievernevelaar

Voldoet aan de volgende richtlijnen:

• Machinerichtlijn 2006/42/EG

• EN 12100:2010

Keuringsinstantie: Shanghai Yousende Products Inspection Technology Co., Ltd, Shanghai, China

De technische documentatie wordt bijgehouden door: Silverline Tools

Datum: 07-01-2014

Handtekening:

Darrell Morris

Algemeen directeur

Naam en adres van fabrikant:

Powerbox International Limited, handelsregister nummer 06897059. Geregistreerd adres: Powerbox,

Boundary Way, Lufton Trading Estate, Yeovil, Somerset BA22 8HZ, Verenigd Koninkrijk

Wprowadzenie

NL 3 jaar garantie. Registreer uw product binnen 30 dagen online. Algemene voorwaarden zijn van toepassing
