| Tipo di prodotto | Filtro regolatore lubrificatore per aria compressa |
| Marca | Silverline |
| Modello | 245014 |
| Fluido | Aria compressa |
| Pressione massima di esercizio | 10 bar |
| Pressione di uscita regolabile | 0,5 – 8,5 bar |
| Temperatura di esercizio | 5 – 50 °C |
| Raccordi | G1/4" |
| Capacità del condensatore | 150 ml |
| Capacità del serbatoio del lubrificatore | 250 ml |
| Materiale del condensatore | Policarbonato |
| Lubrificante raccomandato | Olio per utensili pneumatici ISO VG 32 |
| Peso | 1 kg |
| Funzioni principali | Filtrazione, regolazione della pressione, lubrificazione degli utensili pneumatici |
| Utilizzo | Installazione permanente su circuito di aria compressa |
| Manutenzione | Scarico quotidiano del condensatore, pulizia con detergente delicato |
| Sicurezza | Non utilizzare mai per aria respirabile; indossare protezioni per occhi e udito |
| Ricambi | Condensatore, serbatoio dell'olio, guarnizioni O-ring, manometro |
| Garanzia | 3 anni (registrazione entro 30 giorni) |
| Conformità | Direttiva macchine 2006/42/CE, EN 12100:2010 |
Domande frequenti - 245014 SILVERLINE
Domande degli utenti su 245014 SILVERLINE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Filtro aria industriale in formato PDF gratuitamente! Trova il tuo manuale 245014 - SILVERLINE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 245014 del marchio SILVERLINE.
MANUALE UTENTE 245014 SILVERLINE
IT Regolatore e lubrificatore filtri
Grazie per aver acquistato questo utensile Silverline. Oueste istruzioni contengono informazioni utili per il funzionamento sicuro ed affidabile del prodotto. Per essere sicuri di utilizzare al meglio il potenziale dell'utensile si raccomanda pertanto di leggere a fondo questo manuale. Conservare il manuale in modo che sia sempre a portata di mano e accertarsi che l'operatore dell'elettrousile lo abbia letto e capito a pieno.
Descrizioni dei simboli
La targhetta sul vostro utensile può mostrare simboli. Questi rappresentano informazioni importanti riguardanti il prodotto o istruzioni sul suo utilizzo.
Indossare la protezione acustica
Indossare occhiali di protezione
Indossare una protezione per la respirazione
Indossare il casco
Indossare la protezione delle mani
Leggere il manuale di istruzioni
NON utilizzare con bombole di gas compresse!
Conforme alla legislazione e norme di sicurezza
Protezione ambientale
Utensili ad aria non devono essere smaltiti insieme ai rifiuti domestici. Essi contengono tracce di olio e di altri lubrificanti. Riciclare dove esistono strutture idonei. Verificare con le autorità locali o con il vostro rivenditore per consigli sul riciclaggio
Specifiche tecniche
Tipo di fluido: L'aria compressa
Pressione massima di esercizio: 9.3bar (135psi)
Pressione massima di uscita regolabile: 8.5bar (123psi)
Temperatura di lavoro: 5 - 50 °C
Collegamenti di aria: ¼ "BSP
Capacità contenitore di condensatore/oliatore: 150ml
Capacità contenitore olio: 250ml
Materiale del contenitore di condensatore / oliatore:....policarbonato
Lubrificante consigliato:....olio ISO VG 32 per utensili pneumatici
Peso: 1kg
Come parte del nostro continuo sviluppo dei prodotti, le specifiche
dei prodotti Silverline possono variare senza preavviso.
Sicurezza generale
- Per rischi multipli, leggere e capire le istruzioni di sicurezza prima di installare, utilizzare, riparare, eseguire la manutenzione, sostituire gli accessori, o lavorare vicino questo dispositivo. La mancanza di eseguire queste istruzioni può provocare gravi lesioni.
- Solo gli operatori qualificati e addestrati devono installare, regolare o utilizzare questo dispositivo
- Non modificare questo dispositivo. Le modifiche possono ridurre l'efficacia delle misure di sicurezza e aumentano i rischi per l'operatore.
• Non gettare le istruzioni di sicurezza, consegnarli all'operatore. - Non utilizzare questo dispositivo se lo strumento è stato danneggiato.
- Strumenti sono controllate periodicamente per verificare che i valori ei marchi richiesti da questa parte della ISO 11148 sono leggibile sullo strumento. Il datore di lavoro / utente deve contattare il produttore per ottenere le etichette di marcatura di ricambio in caso di necessità.
ATTENZIONE: Questo apparecchio non è destinato all'uso da parte di persone (inclusi i bambini) con capacità ridotta, fisici o mentali, o con mancanza di esperienza o di conoscenza, a meno che non siano controllati o istruiti all'uso dell'apparecchio da una persona responsabile della loro sicurezza. I bambini devono essere sorvegliati per assicurarsi che non giochi con l'apparecchio.
Rischi proiettabili
- Essere consapevoli del fatto che il fallimento di questo dispositivo può generare proiettili ad alta velocità.
- Indossare sempre protezione degli occhi resistente agli impatti durante il funzionamento di questo dispositivo. Il grado di protezione richiesto deve essere valutato per ogni uso.
- I rischi per gli altri dovrebbero essere valutati anche in questo momento.
- Assicurarsi che questo dispositivo di lavoro sia fissato saldamente.
- Rischi sul luogo di lavoro
- Scivolamento, inciampamento e cadute sono le principali cause di infortuni sul lavoro. Essere consapevoli di superfici scivolose causati dall'uso dello strumento e anche di rischi di viaggio causati dalla linea aerea o tubo idraulico.
- Questo strumento non è destinato ad essere utilizzato in atmosfera potenzialmente esplosiva e non è isolata dal contatto con la corrente elettrica.
Ulteriori istruzioni di sicurezza per utensili pneumatici
Aria sotto pressione può causare lesioni gravi:
- Chiudere sempre l'alimentazione dell'aria, il tubo di scarico della pressione dell'aria e scollegare lo strumento dalla rete di aria quando non è in uso, prima di cambiare gli accessori o in caso di intervento.
• Non mirare mai l'aria diretta verso se stessi o chiunque altro. - Tubi sferzati possono causare lesioni gravi. Controllare sempre per tubi o fissaggi danneggiati o allentati.
- Ogni volta che giunti universali (innesti a denti), vengono usati, perni di bloccaggio devono essere installati e cavi di sicurezza devono essere utilizzati per la protezione contro l'errore di attacco con tubo-a-strumento o attacco tubo-a-tubo.
• Non superare la pressione massima dell'aria indicata sull'apparecchio.
• Non trasportare mai un utensile pneumatico tramite il tubo,
Familiarizzazione con il prodotto
1 Controllo Pressione
2 Staffa di montaggio
3 Ghiera di regolazione olio
4 Vetro di visualizzazione
5 Toppo di riemimento olio
6 Contenitore olio
7 Frecce di direzione flusso
8 Valvola di scarico
9 Contenitore del condensatore
10 Pulsante di sblocco contenitore
11 Calibro di pressione
12 Connessione ad ingress aria (dal compressore)
Uso previsto
- Filtro di combinazione unità di regolazione con oliatore combinato, per l'installazione permanente in linee di aria compressa. Rimuove impurità dall'aria compressa, permette di impostare la pressione dell'aria correttamente utilizzando il manometro integrato, ed eroga una quantità regolabile di olio per utensile ad aria nel flusso d'aria, per lubrificare utensili pneumatici collegate.
ATTENZIONE: Questo filtro non produce aria compressa a grado di respirazione!
ATTENZIONE: Qualche vapore acqueo passerà attraverso questa unità e potrebbe condensare in forma liquida a valle, come gocce di temperatura dell'aria. Installare un essiccatore, se la condensazione dell'acqua potrebbe avere un effetto negativo sulla applicazione.
Disimballaggio del vostro dispositivo
- Disimballare con cura e controllare il tuo strumento. Acquisire familiarità con tutte le sue caratteristiche e funzioni
- Assicurarsi che tutte le parti dello strumento sono presenti e in buone condizioni. In caso di parti mancanti o danneggiate, sostituire tali parti prima di tentare di usare questo strumento
Prima dell'uso
Installazione
NB: non installare questo regolatore filtro in luoghi in cui sarebbe esposto in modo permanente a luce diretta del sole.
- Installare la staffa di montaggio (2) su una parete, telaio della macchina o su un'altra superficie anche utilizzando due viti adeguate (attrezzi di montaggio non incluse). La valvola di scarico (8) deve essere situata nella parte inferiore dell'unità
- Applicare un po 'di nastro in PTFE (non incluso) per le filettature del manometro (11). Ciò contribuirà a mantenere un completo sigillo
NB: Applicare nastro PTFE ermeticamente e in senso orario, in modo che non si stacca quando il filo è avvitato nell'utensile.
- Avvitare il manometro in senso orario nel loro filettato del corpo del regolatore come indicato nell'immagine 'familiarizzazione prodotto' sopra.
NB: Fare attenzione a non incrociare i fili. Girare delicatamente la prima volta. Assicurarsi che il selettore è posizionato correttamente quando si serra il manometro.

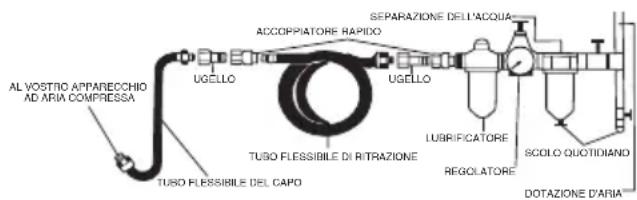

Connessione di alimentazione aria
ATTENZIONE: Assicurarsi che il sistema di aria è completamente scarica e il compressore è spento, prima di collegare l'unità.
ATTENZIONE: Questa unità a regolatore filtro non deve essere usato con i compressori che utilizzano lubrificanti contenenti idrocarburi aromatici. Tali sostanze potrebbero danneggiare e portare al fallimento il contenitore di condensamento in policarbonato (9).
IMPORTANTE: le frecce di direzione flusso (7) sul corpo dell'unità indicano la direzione del flusso d'aria. FLUSSO D'ARIA PROVIENE DAL COMPRESSORE ALL'UTENSILE.
- Collegare il filtro regolatore con lubrificatore all'attacco del compressore (vedi figura sotto)
- NON lasciare che la pressione di alimentazione supera il massimo indicato nelle specifiche tecniche
• Assicurarsi che l'acqua viene drenata dal sistema di aria giornalmente - Assicurarsi che tutte le parti del sistema (tubi flessibili, attacchi, ecc.) siano dimensionati per la pressione dell'aria da utilizzare
Riempire il contenitore dell'olio
ATTENZIONE: Assicurarsi che il sistema di aria è completamente scarico e che il compressore è spento, prima di tentare di riempire l'oliatore.
- Rimuovere il tappo di riempimento (5), utilizzando un grosso cacciavite a taglio (non incluso)
- Riempire la ciotola d'olio (6) con olio adatto per strumenti ad aria fino ad un massimo di 80% della ciotola. Fare riferimento a 'Specifiche Tecniche' per lubrificanti compatibili. NON usare assolutamente NORMALE OLIO DI MOTORE
- Rimontare il tappo di riempimento dell'olio e serrare
Operazione
ATTENZIONE: La ciotola del condensatore (9) e il contenitore dell'olio (6) sono realizzati in policarbonato e non devono essere esposti a temperature superiori a 50 °C.
Prima di ogni utilizzo
- Controllare il livello dell'olio nel serbatoio dell'olio (6) e rabboccare, se necessario, al massimo 80% (vedere 'Riempire il contenitore dell'olio')
• Non lasciare cadere il livello dell'olio sotto il 20% - Controllare l'unità e tubi dell'aria per usura o danni, e se necessario sostituirli. Non usare tubi o connessioni danneggiali o che perdono.
Regolazione della pressione dell'aria
NB: alcuni utensili ad aria sono dotati di regolatori, che sono utilizzati per il controllo di velocità / prestazioni di coppia. Quando una macchina non dispone di un regolatore integrato, la velocità / coppia può ancora essere regolata variando la pressione sul regolatore di alimentazione dell'aria.
- AUMENTARE la pressione dell'aria tirando il controllo della pressione (1) fino a sbloccarlo, poi girando in senso orario. Spingere il controllo della pressione di nuovo giù per bloccarlo di nuovo
- DIMINUIRE la pressione sbloccando il controllo della pressione poi girando in senso antiorario. Spingere verso il basso per bloccarla di nuovo
ATTENZIONE: Per le applicazioni che richiedono una pressione dell'aria molto accurata, confermare la pressione di uscita con un manometro di pressione.
Regolazione del lubrificatore
NB: Regolare la goccia di olio per soddisfare i requisiti dello strumento pneumatico che si sta utilizzando. Fare riferimento alle istruzioni del produttore dello strumento.
- Girare la ghiera di regolazione olio (3) per regolare la quantità di olio erogato: '1' piccola quantità; '9' grande quantità
- La goccia dell'olio può essere controllato guardando il vetro di spia (4)
NB: Dopo aver modificato la pressione dell'aria, il calo del petrolio ha bisogno di essere regolato. Se si aumenta il flusso d'aria, più petrolio sarà distribuito, se si diminuisce il flusso d'aria, meno petrolio sarà aggiunto all'aria
Scarico del contenitore a condensatore
ATTENZIONE: la pulizia e lo scarico deve solo essere effettuata con il compressore spento e il sistema di aria svuotato di pressione.
- La ciotola condensatore (9) raccoglie l'umidità e la sporcizia che, se non rimossa, causerà seri problemi di corrosione per questo dispositivo e per macchine collegate
- Scaricare la ciotola del condensatore (9) tutti i giorni (o più spesso all'occorrenza) tirando verso il basso la valvola di scarico (8) fino a quando tutto il liquido è stato erogato
ATTENZIONE: Non lasciare mai il livello del liquido all'interno della ciotola condensatore che raggiunga il deflettore.
Manutenzione
ATTENZIONE: Spegnere sempre il compressore e depressurizzare l'alimentazione dell'aria prima di pulirlo o di effettuare qualsiasi intervento di manutenzione.
ATTENZIONE: La ciotola del condensatore in policarbonato (9) e ciotola d'olio (6) possono essere danneggiati e potrebbero non riuscire se esposti a determinati solventi o forti detergenti alcalini (internamente o esternamente)
Pulizia
- Premere il pulsante di sblocco ciotola (10), ruotare la ciotola in senso orario o antiorario fino a quando la connessione a baionetta si sblocca, e rimuovere la ciotola
- Lavare con un detergente delicato e un panno privo di lanugine
- Sciacquare con abbondante acqua dolce fredda pulita e asciugare accuratamente
- Per il rimontaggio, verificare prima che l'anello a baionetta che sigilla la ciotola contro il corpo dell'unità è pulita e non danneggiata, poi innestare la baionetta di bloccaggio e ruotare la ciotola fino a quando il pulsante di sblocco scatta in posizione di blocco
NB: La ciotola d'olio (6) solitamente non richiede pulizia regolare. Tuttavia, qualora fosse necessario, in qualsiasi punto, seguire le istruzioni di rimozione, pulizia e riassemblaggio di cui sopra. Svuotare l'olio rimanente in un idoneo contenitore sigillato, e smaltire l'olio dello strumento ad aria in base alle leggi e regolamenti.
Smaltimento
- Come con altri utensili elettrici, utensili pneumatici non devono essere smaltiti con i rifiuti domestici
- Strumenti di aria può contenere tracce di olio di utensili e altri lubrificanti e quindi devono essere riciclate di conseguenza
- Prima dello smaltimento, rimuovere il contenitore d'olio (6), svuotare tutto l'olio rimasto in un idoneo contenitore sigillato, e smaltire l'olio dello strumento d'aria in base alle leggi e ai regolamenti
- Contattare l'ente locale per lo smaltimento dei rifiuti per informazioni sul modo corretto di smaltire utensili pneumatici
Garanzia Silverline Tools
Questo prodotto Silverline è protetto da una garanzia di 3 anni
Per attivare la garanzia di 3 anni è necessario registrare il prodotto sul sito www.silverinetools.com entro 30 giorni dalla data d'acquisto. La data d'inizio del periodo di garanzia corrisponde alla data d'acquisto riportata sullo scontrino di vendita.
Registrazione dell'acquisto
Accedere al sito: silverlinetools.com e selezionare il tasto registra per inserire:
- Dati personali
- Informazioni sul prodotto
Una volta che queste informazioni sono state inserite, Il vostro certificato di garanzia sarà inviato per posta elettronica nel formato PDF. Si prega di stampare e conservare il Certificato insieme alla ricevuta d'acquisto.
Termini e condizioni
Il periodo di garanzia decorre dalla data dell'acquisto presso il rivenditore indicata sulla ricevuta d'acquisto.
SI PREGA DI CONSERVARE LA RICEVUTA D'ACQUISTO
Nel caso in cui il prodotto risultasse difettoso entro 30 giorni dalla data d'acquisto, sarà necessario restituirilo al punto vendita presso cui è stato acquistato, presentando la ricevuta e spiegando chiaramente la natura del difetto riscontrato. Il prodotto difettoso sarà sostituito o sarà rimborsato l'importo d'acquisto.
Nel caso in cui il prodotto risultasse difettoso dopo 30 giorni dalla data d'acquisto, sarà necessario inviare una richiesta di indennizzo in garanzia a:
Le richieste di indennizzo devono essere presentate durante il periodo della garanzia.
Affinché la richiesta sia approvata, è necessario presentare anche la ricevuta d'acquisto originale, indicando il luogo e la data dell'acquisto del prodotto e il proprio nome e indirizzo.
Sarà necessario inoltre fornire una descrizione dettagliata del guasto riscontrato.
Le richieste effettuate durante il periodo di garanzia saranno verificate da Silverline Tools per stabilire se il difetto del prodotto è dovuto a problemi di materiali o di lavorazione.
Le spese di spedizione non saranno rimborsate. Tutti i prodotti devono essere spediti puliti e in condizioni tali da garantire l'esecuzione della riparazione in modo sicuro. I prodotti devono essere imballati con cura per evitare danni o lesioni durante il trasporto. Silverline Tools si riserva il diritto di non accettare prodotti spediti in condizioni non idonee o non sicure.
Le riparazioni saranno eseguite da Silverline Tools o da un centro di riparazione autorizzato.
La riparazione o la sostituzione del prodotto non estende o rinnova il periodo di garanzia.
Nel caso in cui determini che il prodotto e il difetto riscontrato sono coperti dalla garanzia, Silverline Tools provvederà a riparare l'utensile
gratuitamente (esclusi i costi di spedizione) o, a propria discrezione, a sostituirlo con un nuovo utensile.
Gli utensili o le parti trattenuti da Silverline Tools in cambio di un prodotto o componente sostitutivo diventano proprietà di Silverline Tools.
La riparazione o la sostituzione di un prodotto in garanzia estende i diritti del consumatore previsti per legge, senza modificarli.
Cosa copre la garanzia:
La riparazione del prodotto, nel caso in cui Silverline Tools determini che il problema sia dovuto a difetti dei materiali o difetti di lavorazione riscontrati durante il periodo della garanzia.
Nel caso in cui un componente non sia più disponibile o fuori produzione, Silverline Tools si riserva il diritto di sostituirlo con un componente adeguato.
Prodotti acquistati e utilizzati all'interno dell'Unione Europea.
Cosa non copre la garanzia:
La Garanzia Silverline Tools non copre le riparazioni se il difetto è stato causato da:
La normale usura dei componenti per via dell'utilizzo del prodotto come indicato nelle istruzioni d'uso (ad esempio, lame, spazzole, cinghie, lampadine, batterie, ecc.).
La sostituzione di accessori forniti a corredo, come ad esempio punte, lame, fogli abrasivi, dischi di taglio e altri componenti correlati.
I danni accidentali, causati dall'uso improprio, dall'abuso e dalla manipolazione, conservazione e cura inadeguata dell'utensile da parte del proprietario.
L'uso del prodotto per fini non domestici.
La modifica o alterazione del prodotto.
Difetti causati dall'uso di parti e accessori che non siano componenti originali Silverline Tools.
Installazione difettosa (fatto salvo quando l'installazione viene eseguita da Silverline Tools). Riparazioni o alterazioni eseguite da terze parti che non siano la Silverline Tools o i centri di riparazione autorizzati da quest'ultima.
Richieste diversi dal diritto alla correzione degli errori con lo strumento denominato in queste condizioni di garanzia non sono coperti dalla garanzia.
Dichiarazione di conformità CE
Il sottoscritto: Sig. Darrell Morris
come autorizzato di: Silverline Tools
Dichiara che il prodotto:
Questa dichiarazione è stata emessa unicamente sotto la responsabilità del produttore.
L'obiettivo della dichiarazione è in conformità con la pertinente Normativa di Armonizzazione dell'Unione.
Codice di identificazione: 245014
Descrizione: Regulatore e lubrificatore filtri
Si conforma alle seguenti direttive
• Direttiva macchina 2006/42/CE
• EN 12100:2010
Organismo notificato: Shanghai Yousende Products Inspection Technology Co., Ltd, Shanghai, Cina
La documentazione tecnica è conservata da: Silverline Tools
Data: 07/01/14
Firma:
Darrell Morris
Direttore generale
Nome e indirizzo del fabbricante:
Powerbox International Limited, N°. Società 06897059. Indirizzo registrato:
Powerbox, Boundary Way, Lufton Trading Estate, Yeovil, Somerset BA22 8HZ, Regno Unito.
