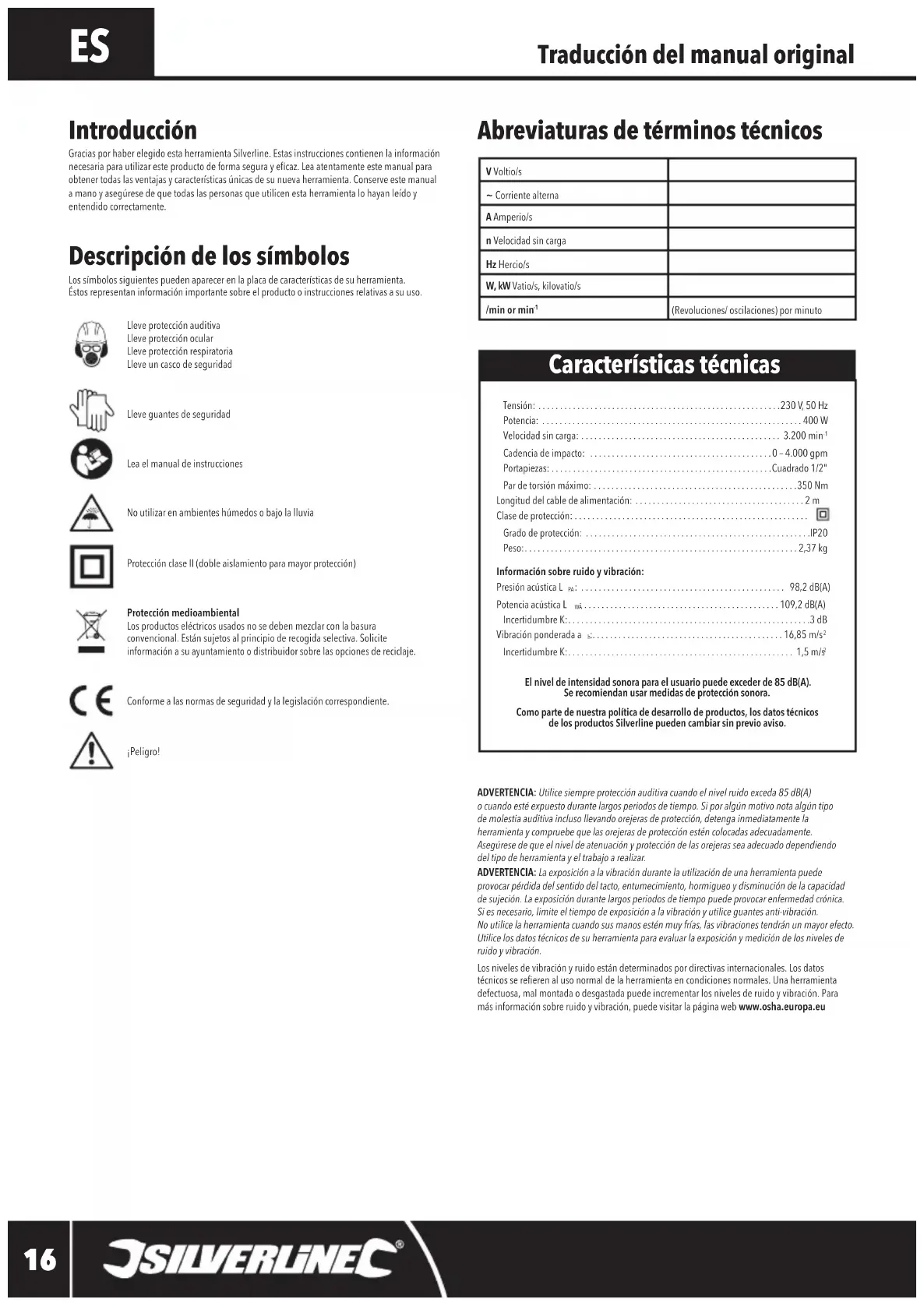

MANUAL DE USUARIO 593128 SILVERLINE

ADVERTENCIA: Utilice siempre protección auditiva cuando el nivel ruido exceda 85 dB(A) o cuando esté expuesto durante largos periodos de tiempo. Si por algún motivo nota algún tipo de molestia auditiva incluso llevando orejeras de protección, detenga inmediatamente la herramienta y compruebe que las orejeras de protección estén colocadas adecuadamente. Asegúrese de que el nivel de atenuación y protección de las orejeras sea adecuado dependiendo del tipo de herramienta y el trabajo a realizar. ADVERTENCIA: La exposición a la vibración durante la utilización de una herramienta puede provocar pérdida del sentido del tacto, entumecimiento, hormigueo y disminución de la capacidad de sujeción. La exposición durante largos periodos de tiempo puede provocar enfermedad crónica. Si es necesario, limite el tiempo de exposición a la vibración y utilice guantes anti-vibración. No utilice la herramienta cuando sus manos estén muy frías, las vibraciones tendrán un mayor efecto. Utilice los datos técnicos de su herramienta para evaluar la exposición y medición de los niveles de ruido y vibración.Los niveles de vibración y ruido están determinados por directivas internacionales. Los datos técnicos se reeren al uso normal de la herramienta en condiciones normales. Una herramienta defectuosa, mal montada o desgastada puede incrementar los niveles de ruido y vibración. Para más información sobre ruido y vibración, puede visitar la página web www.osha.europa.eu Traducción del manual original Abreviaturas de términos técnicos Descripción de los símbolos Los símbolos siguientes pueden aparecer en la placa de características de su herramienta. Éstos representan información importante sobre el producto o instrucciones relativas a su uso.Lleve protección auditivaLleve protección ocularLleve protección respiratoriaLleve un casco de seguridadLleve guantes de seguridadLea el manual de instruccionesNo utilizar en ambientes húmedos o bajo la lluviaProtección clase II (doble aislamiento para mayor protección)Protección medioambiental Los productos eléctricos usados no se deben mezclar con la basura convencional. Están sujetos al principio de recogida selectiva. Solicite información a su ayuntamiento o distribuidor sobre las opciones de reciclaje.Conforme a las normas de seguridad y la legislación correspondiente.¡Peligro! Introducción Gracias por haber elegido esta herramienta Silverline. Estas instrucciones contienen la información necesaria para utilizar este producto de forma segura y ecaz. Lea atentamente este manual para obtener todas las ventajas y características únicas de su nueva herramienta. Conserve este manual a mano y asegúrese de que todas las personas que utilicen esta herramienta lo hayan leído y entendido correctamente.

El nivel de intensidad sonora para el usuario puede exceder de 85 dB(A). Se recomiendan usar medidas de protección sonora. Como parte de nuestra política de desarrollo de productos, los datos técnicos de los productos Silverline pueden cambiar sin previo aviso. Características técnicas V Voltio/s~ Corriente alternaA Amperio/sn Velocidad sin cargaHz Hercio/sW, kW Vatio/s, kilovatio/s/min or min (Revoluciones/ oscilaciones) por minuto 593128_Manual.indd 16 08/03/2019 15:56Llave de impacto 400 W593128

4) Uso y mantenimiento de las

herramientas eléctricas a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica de forma adecuada. Utilice su herramienta únicamente para la tarea que haya sido destinada. b) No use la herramienta eléctrica si el interruptor no la enciende o la apaga. Toda herramienta eléctrica que no se pueda controlar mediante el interruptor es peligrosa y debe ser reparada inmediatamente.c) Desenchufe la herramienta o retire la batería antes de realizar cualquier ajuste, cambiar accesorios o almacenar la herramienta. Estas medidas de seguridad preventivas evitarán el arranque accidental de su herramienta eléctrica.d) Guarde siempre las herramientas eléctricas fuera del alcance de los niños. No permita que las personas que no estén familiarizadas con estas instrucciones utilicen la herramienta. Las herramientas eléctricas son peligrosas en manos de personas que no estén capacitadas para su uso.e) Revise regularmente sus herramientas eléctricas. Compruebe que no haya piezas en movimiento mal alineadas o trabadas, piezas rotas o cualquier otro problema que pueda afectar el funcionamiento de la herramienta eléctrica. Si hay alguna pieza dañada, repare la herramienta antes de volver a utilizarla. Muchos accidentes son causados por herramientas eléctricas que carecen de un mantenimiento adecuado. f) Las herramientas de corte deben estar siempre aladas y limpias. Las herramientas de corte correctamente aladas son menos propensas a trabarse y son más fáciles de controlar.g) Utilice la herramienta eléctrica y los accesorios siguiendo el manual de instrucciones y teniendo en cuenta las condiciones y el trabajo que necesite realizar. El uso de la herramienta eléctrica con un propósito distinto al cual ha sido diseñada, podría ser peligroso.

5) Mantenimiento y reparación

a) Repare siempre su herramienta eléctrica en un servicio técnico autorizado. Utilice únicamente piezas de recambio idénticas y homologadas. Esto garantizará un funcionamiento óptimo y seguro de su herramienta eléctrica. Instrucciones de seguridad para llaves de impacto

• Sujete la herramienta por las empuñaduras aisladas cuando utilice esta herramienta donde puedan haber cables bajo tensión ocultos. El contacto del accesorio con un cable bajo tensión podría provocar descargas eléctricas al usuario.
• Sujete la herramienta rmemente. Las llaves de impacto producen un alto par de torsión cuando están en funcionamiento. • Sujete la herramienta por la empuñadura auxiliar. La pérdida de control de la herramienta puede provocar lesiones graves.
• Sujete la pieza de trabajo rmemente. Siempre que sea posible, sujete la pieza de trabajo con abrazaderas o en un tornillo de banco.• Espere siempre hasta que la llave de impacto se detenga por completo antes de dejar la herramienta. La pérdida de control de la herramienta puede provocar lesiones graves.• Nunca utilice un cable de alimentación dañado. Nunca tire o toque un cable dañado para retirarlo de la toma de corriente. Apague siempre la herramienta antes de desconectarla. Los cables dañados pueden provocar descargas eléctricas. 1 Portapiezas cuadrado ½" 2 Tapa de acceso a las escobillas 3 Interruptor de avance/retroceso 4 Empuñadura 5 Cable de alimentación 6 Interruptor de encendido/apagado 7 Carcasa del motor Características del producto Accesorios (no mostrados):
• 4 x llaves de vaso 1/2" Instrucciones de seguridad relativas a las herramientas eléctricas ADVERTENCIA: Lea siempre el manual de instrucciones y las advertencias de seguridad. No seguir estas advertencias e instrucciones puede causar descargas eléctricas, incendios y/o lesiones graves.ADVERTENCIA: No permita que los niños, personas discapacitadas o personas no cualicadas utilicen esta herramienta. Mantenga esta herramienta fuera del alcance de los niños.Conserve estas instrucciones de seguridad para futura referencia.La expresión “herramienta eléctrica” se reere a su herramienta alimentada por corriente eléctrica (herramienta alámbrica) o una herramienta eléctrica alimentada por baterías (herramienta inalámbrica).

1) Seguridad en el área de trabajo

a) Mantenga el área de trabajo limpia y bien iluminada. Las áreas de trabajo desordenadas y oscuras son peligrosas y pueden provocar un accidente.b) No utilice herramientas eléctricas en atmósferas explosivas que contengan líquidos, gases o polvos inamables. Las herramientas eléctricas producen chispas que pueden incendiar el polvo o los vapores.c) Mantenga alejados a los niños y personas que se encuentren a su alrededor mientras esté trabajando con una herramienta eléctrica. Las distracciones pueden hacerle perder el control de la herramienta.

2) Seguridad eléctrica

a) El enchufe de la herramienta eléctrica debe coincidir con la toma de corriente. No modique nunca el enchufe de ninguna manera. No utilice ningún adaptador de enchufe sin toma de tierra. Los enchufes si modicar y el uso de tomas de corrientes adecuadas reducirán el riesgo de descargas eléctricas.b) Evite el contacto con materiales conductores tales como tuberías, radiadores, estufas y refrigeradores. El riesgo de descarga eléctrica se incrementa si su cuerpo está expuesto a materiales conductores. c) No exponga las herramientas eléctricas a la lluvia o la humedad. El contacto de agua en una herramienta eléctrica aumentará el riesgo de descargas eléctricas.d) No doble el cable de alimentación. No use nunca el cable de alimentación para transportar la herramienta eléctrica, tirar de ella o desenchufarla. Mantenga el cable de alimentación alejado de fuentes de calor, aceite, bordes alados o de las piezas móviles. Los cables de alimentación dañados o enredados aumentan el riesgo de descargas eléctricas.e) Use un cable de extensión adecuado para exteriores cuando utilice una herramienta eléctrica en áreas exteriores. La utilización de un cable adecuado para exteriores reducirá el riesgo de descargas eléctricas.f) Si es inevitable trabajar con una herramienta eléctrica en lugares húmedos, use un suministro protegido por un interruptor diferencial o disyuntor por corriente diferencial o residual (RCD). El uso de un RCD reduce el riesgo de descargas eléctricas.

3) Seguridad personal

a) Manténgase alerta, fíjese en lo que está haciendo y use el sentido común cuando esté utilizando una herramienta eléctrica. No use una herramienta eléctrica si se encuentra cansado o bajo la inuencia de drogas, alcohol o medicamentos. Un momento de distracción mientras esté utilizando una herramienta eléctrica puede provocar lesiones corporales graves.b) Utilice siempre equipo de protección personal. Use siempre protección ocular. El uso de dispositivos de seguridad personal (máscara anti-polvo, calzado de seguridad antideslizante, casco resistente y protecciones auditivas adecuadas) reducirá el riesgo de lesiones corporales.c) Evite el arranque accidental. Asegúrese de que el interruptor está en la posición de apagado antes de enchufar la herramienta. No transporte herramientas con el dedo en el interruptor o con el interruptor encendido, podría ocurrir un accidente.d) Retire todas las llaves de ajuste antes de encender la herramienta eléctrica. Una llave enganchada en una parte móvil de la herramienta eléctrica puede causar lesiones graves.e) No adopte posturas forzadas. Manténgase en posición rme y en equilibrio en todo momento. De este modo, podrá controlar mejor la herramienta eléctrica en situaciones inesperadas.f) Vístase adecuadamente. No lleve ropa holgada ni joyas. Mantenga el pelo, la ropa y guantes alejados de las piezas móviles. La ropa holgada, las joyas o el pelo largo pueden quedar atrapados en las piezas móviles.593128_Manual.indd 17 08/03/2019 15:56ES

Aplicaciones Llave de impacto eléctrico para atornillar tuercas y pernos en trabajos que requieran un alto par de torsión. Desembalaje Desembale e inspeccione la herramienta con cuidado. Familiarícese con todas sus características y funciones. Asegúrese de que el embalaje contiene todas las partes y que están en buenas condiciones. Si faltan piezas o están dañadas, sustitúyalas antes de utilizar esta herramienta. Antes de usar ADVERTENCIA: Desconecte siempre la herramienta de la toma de corriente antes de cambiar o sustituir cualquier accesorio. Instalación de un vaso

• Coloque el vaso sobre el portapiezas cuadrado de ½" (1) hasta que quede sujeto rmemente.
• Tire del vaso para retíralo del portapiezas cuadrado de ½". Funcionamiento ADVERTENCIA: Lleve siempre protección adecuada cuando utilice esta herramienta, incluido protección ocular, protección auditiva y guantes de protección. Lleve mascarilla respiratoria cuando esté expuesto al humo o el polvo. Ajuste de sentido de rotación
• Para hacer que la llave de impacto gire hacia la derecha, coloque el interruptor de avance/retroceso (3) hacia la izquierda.• Para hacer que la llave de impacto gire hacia la izquierda, coloque el interruptor de avance/retroceso hacia la derecha. Aojar y apretar
• Enchufe la llave de impacto en la toma de corriente.• Apriete ligeramente el interruptor de encendido/apagado (6) para comenzar a atornillar. La velocidad de la herramienta dependerá de la presión ejercida en el gatillo.• Deje siempre que se active el mecanismo de impacto mientras aprieta o aoja un perno o tuerca. El par de torsión máximo se obtiene después de que el mecanismo de impacto se active varias veces.• Intente apretar los elementos de jación a mano antes de utilizar la llave de impacto.• Tenga precaución para no apretar excesivamente los elementos de jación. Se recomienda utilizar una llave dinamométrica (no incluida) para acabar de apretar el elemento de jación.ADVERTENCIA: La carcasa del motor (7) puede calentarse excesivamente durante el uso. El uso prolongado de esta herramienta puede recalentar el motor. Deje que el motor se enfríe y realice pausas regularmente.• En la tabla mostrada a continuación pueden verse los valores de par de torsión recomendados para cada tipo de tuerca/perno. Utilice esta guía cuando no disponga de información por parte del fabricante.Tamaño Perno/tuercaGrado 4,8 Grado 8,8 Grado 9,8 Grado 10,9 Grado 12,9 M6 6 Nm 11 Nm 13,3 Nm 17 Nm 19 NmM8 15 Nm 28 Nm 32,3 Nm 40 Nm 47 NmM10 29 Nm 55 Nm 64,1 Nm 80 Nm 95 NmM12 50 Nm 95 Nm 111,8 Nm 140 Nm 165 NmM16 125 Nm 240 Nm 277 Nm 350 Nm 400 NmM20 240 Nm 475 Nm n/a 675 Nm 800 NmM24 425 Nm 650 Nm n/a 1.150 Nm 1.350 Nm Nota: Los valores indicados anteriormente son orientativos. Los valores son exclusivamente para pernos y tuercas. Accesorios Existen gran variedad de accesorios, llaves de vaso métricas de 1/2", 10 pzas, llaves de vaso métricas largas de 1/2", 7 pzas, y llaves de vaso métricas de 1/2", 7 pzas para esta herramienta disponibles en su distribuidor Silverline más cercano o a través de www.toolsparesonline.com Mantenimiento ADVERTENCIA: Desconecte siempre la herramienta de la toma eléctrica antes de realizar cualquier tarea de mantenimiento o limpieza. Inspección general
• Compruebe regularmente que todos los tornillos y elementos de jación estén bien apretados. Con el paso del tiempo pueden vibrar y aojarse.• Inspeccione el cable de alimentación antes de utilizar esta herramienta y asegúrese de que no esté dañado. Las reparaciones deben realizarse por un servicio técnico Silverline autorizado. Limpieza
• Mantenga la herramienta siempre limpia. La suciedad y el polvo pueden dañar y reducir la vida útil su herramienta. Utilice un cepillo suave o un paño seco para limpiar la herramienta. Si dispone de un compresor de aire comprimido, sople con aire seco y limpio para limpiar los oricios de ventilación.• Limpie la carcasa de la herramienta con un paño húmedo y detergente suave. Nunca utilice alcohol, combustible o productos de limpieza.• Nunca utilice agentes cáusticos para limpiar las piezas de plástico. Lubricación
• Aplique regularmente spray lubricante en las piezas móviles. Sustitución de las escobillas
• Con el tiempo, las escobillas de carbono del motor se desgastarán.• Si las escobillas se han desgastado excesivamente, el rendimiento del motor puede disminuir, la herramienta tal vez no arranque o quizás observe una excesiva presencia de chispas.• Si sospecha que las escobillas pueden estar desgastadas, lleve la herramienta a un servicio técnico autorizado. Contacto Servicio técnico de reparación Silverline – Tel: [phone]Web: www.silverlinetools.com/es-ES/SupportDirección: Powerbox Boundary Way Lufton Trading Estate Yeovil, Somerset BA22 8HZ, Reino Unido Almacenaje

• Guarde esta herramienta y accesorios en un lugar seco y seguro fuera del alcance de los niños. Reciclaje Deshágase siempre de las herramientas eléctricas adecuadamente respetando las normas de reciclaje indicadas en su país.
• No deseche las herramientas y aparatos eléctricos junto con la basura convencional. Recíclelos siempre en puntos de reciclaje.• Póngase en contacto con la autoridad local encargada de la gestión de residuos para obtener más información sobre cómo reciclar este tipo de herramientas correctamente. 593128_Manual.indd 18 08/03/2019 15:56Llave de impacto 400 W593128

silverlinetools.com Condiciones Garantía Este producto Silverline dispone de una garantía de 3 años. Para obtener la garantía de 3 años, deberá registrar el producto en www.silverlinetools.com antes de que transcurran 30 días. El periodo de garantía será válido desde la fecha indicada en su recibo de compra. Registro del producto Visite: silverlinetools.com, seleccione el botón de registro e introduzca:• Sus datos personales• Detalles del producto e información de compraEl certicado de garantía le será enviado en formato PDF. Imprímalo y guárdelo con el producto.El periodo de garantía entra en vigor a partir de la fecha indicada en el recibo de compra.
