MANUAL DE USUARIO Arena 9 STEELSERIES

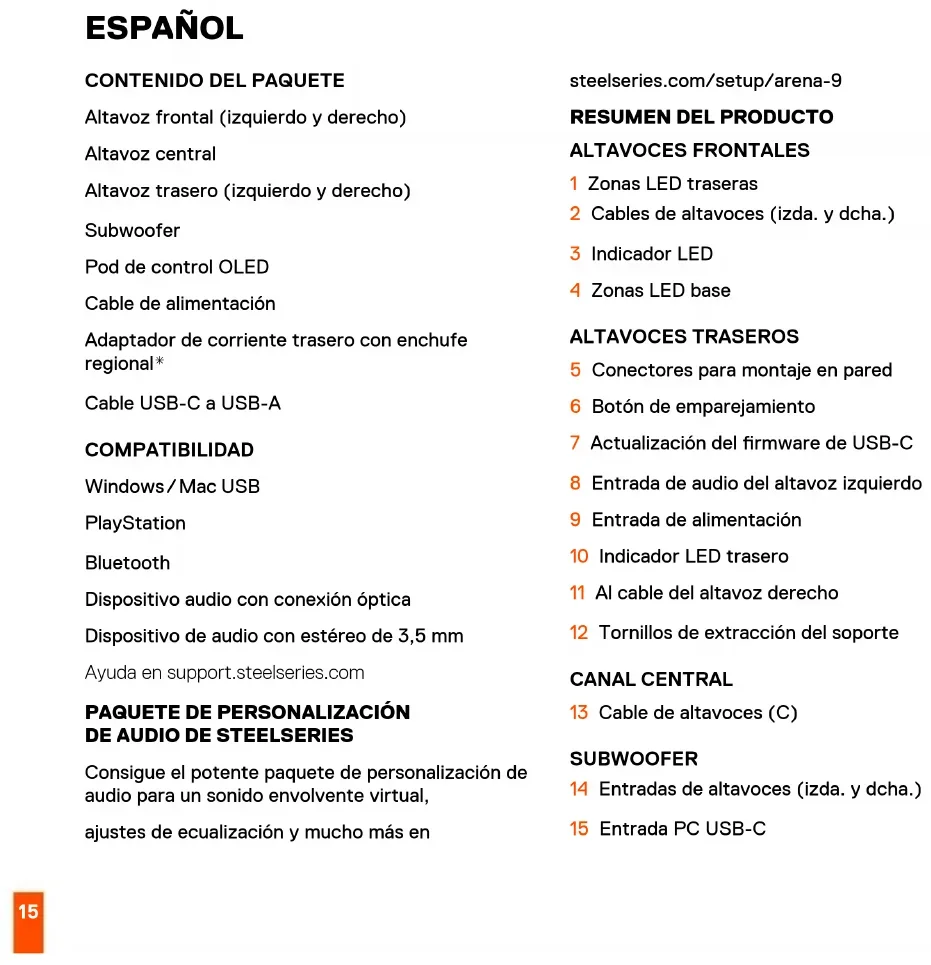

CONTENIDO DEL PAQUETE

Altavoz frontal (izquierdo y derecho)

Altavoz central

Altavoz trasero (izquierdo y derecho)

Subwoofer

Pod de control OLED

Cable de alimentación

Adaptador de corriente trasero con enchufe regional*

Cable USB-C a USB-A

COMPATIBILIDAD

Windows/Mac USB

PlayStation

Bluetooth

Dispositivo audio con conexión optica

Dispositivo de audio con estereo de 3,5 mm

Ayuda en support.steelseries.com

PAQUETE DE PERSONALIZACION DE AUDIO DE STEELSERIES

ConSIGUE el potente paquete de personalizacion de audio para un sonido envolvente virtual,

ajustes de ecualization y mucho mas en

1 Zonas LED traseras
2 Cables de altavoces (izda. y dcha.)
3 Indicador LED
4 Zonas LED base

ALTAVOCES TRASEROS

5 Conectores para montaje en pared
6 Botón de emparejimiento
7 Actualización del firmware de USB-C
8 Entrada de audio del altovo izquierdo
9 Entrada de alimentación
10 Indicador LEDtrasero
11 Al cable del altovoz derecho
12 Tornillos de extracción del soporte

CANAL CENTRAL

13 Cable de altevoces (C)

SUBWOOFER

14 Entradas de altavoces (izda. y dcha.)
15 Entrada PC USB-C

16 Interruptor de encendido
17 Control del volumen de subwoofer
18 Entrada del pod de control OLED
19 Entrada de sonido optico
20 Pass through de sonido optico
21 Entrada de altevoces (C)
22 Entrada auxiliar
23 Entrada de cable de alimentación

POD DE CONTROL OLED

24 Al cable del subwoofer
25 Conector de audio para auriculas
26 Boton multifuncion (silenciar/alternate auriculares/volver)
27 Boton Enter
28 Pantalla OLED
29 Rueda de control

CABLES

30 Cable USB-C a USB-A
31 Cable de alimentación
32 Adaptador de corriente del altovoz trasero con enchufe regional*

Encuentra piezas de sustitución está en steelseries.com/gaming-accessories

CONFIGURACION PRINCIPAL

ALTAVOCES FRONTALES Y POD DE CONTROL

1 Conecta los Cables de altavoces (izda. y dcha.) (2) a las Entradas de altavoces (izda. y dcha.) (14) del subwoofer.
2 Conecta el Cable de altavoces (C) (13) a la Entrada de altavoces (C) (21) del subwoofer.
3 Conecta el Al cable del subwoofer (24) a la Entrada del pod de control OLED (18) del subwoofer.
4 Conecta el Cable USB-C a USB-A (30) desde la Entrada PC USB-C (15) del subwoofer al ordinador.
5 Enchufa el Cable de alimentacion (31) en la Entrada de cable de alimentacion (23) del subwoofer y bajo a la fuente de alimentacion correspondiente.

ALTAVOCES TRASEROS

6 Conecta el cable del altovo izquierdo (etiquetado como Al cable del altovo derecho (11)) en la Entrada de audio del altovo izquierdo (8).
7 Conecta el enchufe regional al Adaptador de corriente del altovoz trasero (32) y enchufalo a la Entrada de alimentacion (9). Conecta el adaptador de pared a una fuente de alimentacion correspondiente.

FINALIZAR CONFIGURACION

8 Pon el Interruption de encendido (16) a la

posicion de encendido.

9 SeLECTIONA Arena 9 como fuente de reproduccion audio envolvente 5.1.

Información de producto detallada en steelseries. com/setup/arena-9

CONEXIONES OPCIONALES BLUETOOTH

Utilización del pod de control OLED. Seleección CONFIGURación DEL SISTEMA / BLUETOOTH / EMPAREJAR para emparejar con tu dispositivo Bluetooth.

Ten en cuenta que: El audio Bluetooth se mezclará con otheras fuentes de audio. El Indicador LED (3) aparecerá en color azul.

CONECTOR DE AUDIO PARA AURICULARS

Conecta el cable de audio de los auriculares al Conector de audio para auriculares (25) del pod de control OLED. Los altavoces se silenciaran inmediamente y seactivaré el audio de tus auriculares. Para cambio de nuevo a los altavoces, pulsa el Botón multifunción (26) del pod de control OLED. Arena 9 es compatible con el uso de microfonos de auriculares con cable. Asegúrate de que se ha seleccióndo Arena 9 como tu dispositivo de grabación en Windows.

COMPATIBILIDAD CON PLAYSTATION

Ten en cuenta que: PlayStation solo reproducirá estéreo 2.1, pero no audio envolventa 5.1 a工程技术 de conexiones USB y opticas. Para usar todos los altavoces con PlayStation, utilizes la funciona 5.1 Upmix.

ENTRADA AUXILIAR DE AUDIO

Enchufa un cable de audio de 3,5 mm a la Entrada auxiliar (22) del subwoofer de Arena 9 desde tu dispositivo de audio.

Ten en cuenta que: el audio auxiliar se mezclará con otheras fuentes de audio.

ENTRADA DE SONIDO OPTICO

Conecta un cable optico Toslink (no incluido) desde tu dispositivo de audio a la Entrada de sonido optico (19) del subwoofer.

SALIDA PASS THROUGH DE SONIDO OPTICO

Conecta un secondo cable optico Toslink (no incluso) desde el Pass through de sonido optico (20) del subwoofer a othero dispositivo de audio. Cuando se este en modo auriculares, el sonido opticoasaraldispositivodeaudioqueestecnctado.

MANDOS

RUEDA DEL POD DE CONTROL

Gira la Rueda de control (29) hacía la derecha para subir el volumen del altovoz y a la izquierda para bajo lo.

BOTONES DEL POD DE CONTROL

Botón Función

Botón Enter (27) Entrar y selección en la estructura de menu.

Botón multifunción (26) Pantalla de inicio: Silenciar/conmutar a los auriculares

En la estructura del menu: Atras

VOLUMEN DE SUBWOOFER

Gira el Control del volumen de subwoofer (17) hacía la derecha para subir el volumen del subwoofer y a la izquierda para bajo lo.

MENÜ DEL POD DE CONTROL OLED AUDIO

Ajustes de audio > EQ

Selección un preajuste de ecualización o create tu propre EQ personalizzato.

Ajustes de audio > 5.1 Upmix

Amplía el contenido estéreo para usar los altavoces centrales y traseros. Recuerda que es muy recomendable desactivar esta funciona antes de reproducir contenido de audio envolvente 5.1 real.

ILUMINACION

Ajustes de iluminación > Iluminación Enciende y apaga todas las luces LED.

Ajustes de iluminación > Modos

Cambia los modelos de las luces LED RGB.

ALTAVOZ TRASERO

EMPAREJAMIENTO

Los altavoces traseros se emparejarán por defecto. Si necesitas volver a emparejarlos, sigue estas instrucciones:

1 Pulsa el Botón de emparejimiento (6) situado en la parte posterior del altovoz trasero derecho durante 5segundos.El Indicador LED trasero (10) parpadeará en verde.
2 Utilizando el pod de control OLED,enta en Ajustes del systema / Altavoztrasero / Emparejar (Pulsa el Boton Enter (27))
3 El Indicador LED trasero (10) se iluminará de forma continua en verde cuando se empareje.

INDICADOR LED DEL ALTAVOZ TRASERO

Verde

Conectado

Rojo Sin emparejar

Verde parpadeante Modo de emparejamento

MONTAJE EN PARED

1 Desmonta los soportes de los altavoces traseros desatornillando los 2 Tornillos de extraction del soporte (12) situados en la parte inferior de los altavoces.
2 Introduce los accesos de montaje roscados de 1/4''-20 en los Conectores para montaje en pared (5) del altovoz trasero.

简体中文

包装内容

前置音箱（左和右）

中置音箱

后置音箱（左和右）

低音音箱

OLED控制盒

电源线

后电源适配器，带地区插头*

USB-C转USB-A线材

兼容性

Windows / Mac USB

PlayStation

Bluetooth

音频设备，具有光纤连接

Dispositivo Áudio com Estéreo 3,5 mm

CONECTOR ÁUDIO PARA AUSCULTADORES

Verde intermitente Modo de emparelhamento

SUPORTE DE PAREDE
