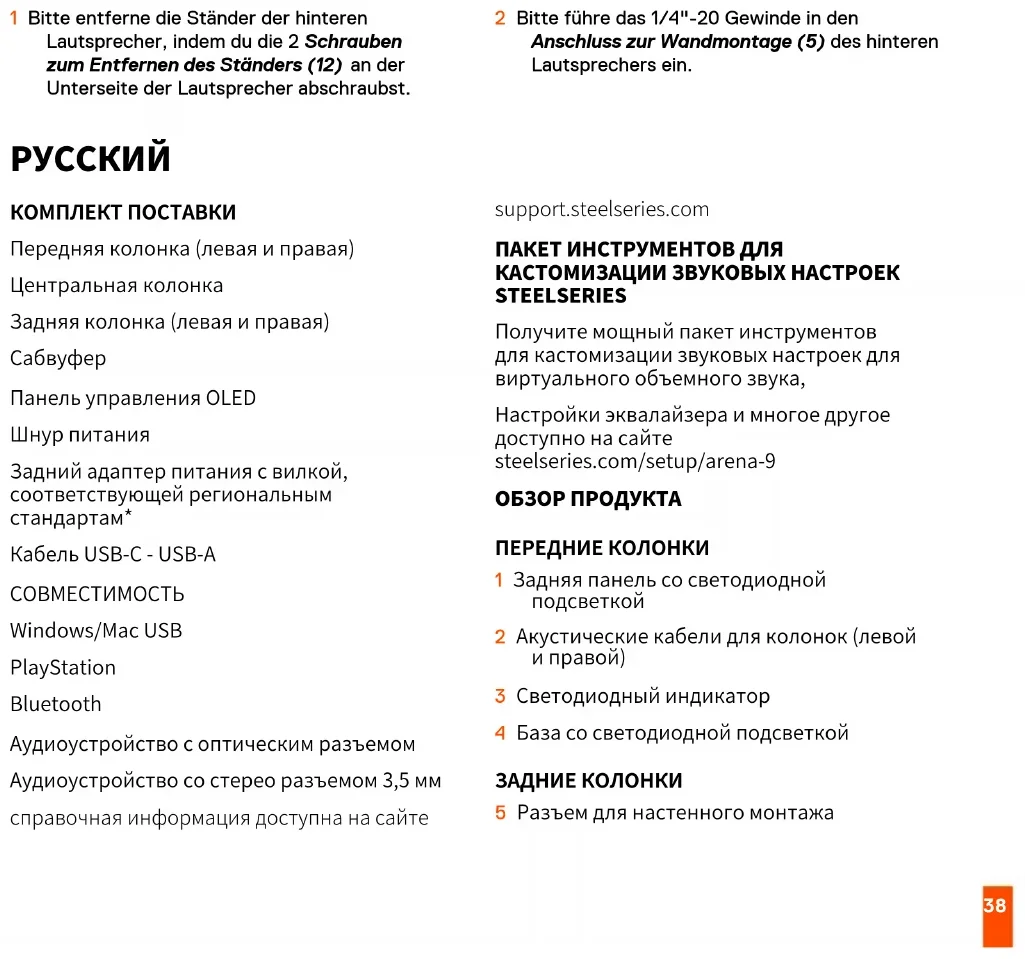

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Arena 9 STEELSERIES

КОМПЛЕКТ ПОСТАВКИ Передняя колонка (левая и правая) Центральная колонка Задняя колонка (левая и правая)

Панель управления OLED Шнур питания Задний адаптер питания с вилкой, соответствующей региональным стандартам* Кабель USB-C - USB-A СОВМЕСТИМОСТЬ Windows/Mac USB PlayStation Bluetooth Аудиоустройство с оптическим разъемом Аудиоустройство со стерео разъемом 3,5 мм справочная информация доступна на сайте support.steelseries.com ПАКЕТ ИНСТРУМЕНТОВ ДЛЯ КАСТОМИЗАЦИИ ЗВУКОВЫХ НАСТРОЕК STEELSERIES Получите мощный пакет инструментов для кастомизации звуковых настроек для виртуального объемного звука, Настройки эквалайзера и многое другое доступно на сайте steelseries.com/setup/arena-9 ОБЗОР ПРОДУКТА ПЕРЕДНИЕ КОЛОНКИ 1 Задняя панель со светодиодной

2 Акустические кабели для колонок (левой

3 Светодиодный индикатор 4 База со светодиодной подсветкой ЗАДНИЕ КОЛОНКИ 5 Разъем для настенного монтажа39 6 Кнопка сопряжения 7 Обновление микропрограммного обеспечения USB-C 8 Аудиовход левой колонки 9 Вход питания 10 Задний светодиодный индикатор 11 К кабелю правой колонки 12 Винты для подставки ЦЕНТРАЛЬНЫЙ КАНАЛ 13 Кабели для колонок (левой и правой)

14 Разъемы для подключения колонок (левой и правой) 15 Вход USB-C для ПК 16 Выключатель 17 Регулятор громкости сабвуфера 18 Вход панели управления OLED 19 Оптический аудиовход 20 Оптический проходной аудиоразъем 21 Вход для колонки (центральной) 22 Дополнительный вход 23 Вход шнура питания ПАНЕЛЬ УПРАВЛЕНИЯ OLED 24 К кабелю сабвуфера 25 Аудиоразъем для подключения

26 Многофункциональная кнопка (Отключение звука/переключатель для гарнитуры/Назад) 27 Кнопка ввода 28 Экран OLED 29 Регулятор управления

30 Кабель USB-C - USB-A 31 Шнур питания 32 Адаптер питания задней колонки с вилкой, соответствующей региональным стандартам* *Запасные части можно найти на сайте steelseries.com/gaming-accessories ОСНОВНЫЕ НАСТРОЙКИ ПЕРЕДНИЕ КОЛОНКИ И ПАНЕЛЬ

1 Подключите Акустические кабели для колонок (левой и правой) (2) к Разъемы для подключения колонок (левой и правой) (14) на сабвуфере. 2 Подключите Кабели для колонок (левой40 и правой) (13) к Вход для колонки (центральной) (21) на сабвуфере. 3 Подключите К кабелю сабвуфера (24) к Вход панели управления OLED (18) на

4 Подключите Кабель USB-C - USB-A (30) от сабвуфера Вход USB-C для ПК (15) к ПК. 5 Подключите Шнур питания (31) к Вход шнура питания (23) сабвуфера, а затем к соответствующему источнику питания. ЗАДНИЕ КОЛОНКИ 6 Подключите прилагаемый кабель левой колонки (с маркировкой К кабелю правой колонки (11)) к Аудиовход левой колонки (8). 7 Присоедините вилку, соответствующую региональным стандартам, к Адаптер питания задней колонки с вилкой, соответствующей региональным стандартам* (32) и подключите ее к Вход питания (9). Подключите сетевой адаптер к соответствующему источнику

ЗАВЕРШЕНИЕ НАСТРОЙКИ 8 Включите Выключатель (16) . 9 Выберите Arena 9 в качестве источника воспроизведения объемного звука 5.1. Более подробную информацию о продукте можно найти на сайте steelseries.com/setup/ arena-9 ДОПОЛНИТЕЛЬНЫЕ ВАРИАНТЫ ПОДКЛЮЧЕНИЯ ЧЕРЕЗ BLUETOOTH Использование панели управления OLED. Выберите ПАРАМЕТРЫ СИСТЕМЫ | BLUETOOTH | СОПРЯЖЕНИЕ для сопряжения с Bluetooth-устройством. Обратите внимание: Звук, передаваемый через Bluetooth, будет смешиваться с другими источниками. Светодиодный индикатор (3) загорится синим. АУДИОРАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ

Подключите аудиокабель гарнитуры к Аудиоразъем для подключения гарнитуры (25) панели управления OLED. Звук в колонках автоматически отключается и включается звук в гарнитуре. Чтобы вернуть звук колонок, нажмите Многофункциональная кнопка (Отключение звука/переключатель для гарнитуры/Назад) (26) на панели управления OLED. Arena 9 поддерживает использование микрофона от проводной гарнитуры. Убедитесь, что Arena 9 выбрана в качестве записывающего устройства в Windows. ПОДДЕРЖКА PLAYSTATION Обратите внимание: PlayStation будет воспроизводить только стерео 2.1, но не объемный звук 5.1, через USB и оптические41 соединения. Чтобы использовать все имеющиеся колонки для PlayStation, используйте функцию 5.1 Upmix. ДОПОЛНИТЕЛЬНЫЙ АУДИОВХОД Подключите аудиокабель 3,5 мм от аудиоустройства к Дополнительный вход (22) на сабвуфере Arena 9. Обратите внимание: Звук, передаваемый через дополнительный аудиовход, будет смешиваться с другими источниками. ОПТИЧЕСКИЙ АУДИОВХОД Подключите оптический кабель Toslink (не входит в комплект) от вашего аудиоустройства к Оптический аудиовход (19) на сабвуфере. ОПТИЧЕСКИЙ ПРОХОДНОЙ

Подключите второй оптический кабель Toslink (не входит в комплект) от Оптический проходной аудиоразъем (20) сабвуфера к другому аудиоустройству. В режиме гарнитуры оптический звук будет передаваться на подключенное аудиоустройство. ОРГАНЫ УПРАВЛЕНИЯ РЕГУЛЯТОР НА ПАНЕЛИ УПРАВЛЕНИЯ Поверните Регулятор управления (29) вправо, чтобы увеличить громкость, или влево, чтобы уменьшить громкость. КНОПКИ НА ПАНЕЛИ УПРАВЛЕНИЯ Кнопка Функция Кнопка ввода (27) Ввод и выбор в структуре меню. Многофункциональная

(Отключение звука/ переключатель для гарнитуры/Назад) (26) Главный экран: Отключение звука/ переключатель для

ГРОМКОСТЬ САБВУФЕРА Поверните Регулятор громкости сабвуфера (17) вправо, чтобы увеличить громкость сабвуфера, или влево, чтобы уменьшить громкость сабвуфера. МЕНЮ ПАНЕЛИ УПРАВЛЕНИЯ OLED

Параметры звука > Эквалайзер Выберите предустановку эквалайзера или создайте свой собственный эквалайзер. Параметры звука > 5.1 Upmix Расширьте стереоконтент, чтобы использовать центральную и заднюю колонки. Обратите внимание, что перед42 воспроизведением настоящего объемного звука 5.1 настоятельно рекомендуется отключить данную функцию.

Параметры подсветки > Подсветка Включите и выключите все светодиоды. Параметры подсветки > Режимы Измените режимы для светодиодов RGB. ЗАДНЯЯ КОЛОНКА

По умолчанию задние колонки будут сопряжены. Если вам когда-нибудь потребуется повторно выполнить сопряжение, следуйте инструкциям ниже: 1 Нажмите Кнопка сопряжения (6) на задней панели задней правой колонки в течение 5 секунд. Задний светодиодный индикатор (10) начнет мигать зеленым. 2 С помощью панели управления OLED, перейдите в Параметры системы / Задняя колонка / Сопряжение (Нажмите Кнопка ввода (27)) 3 После сопряжения Задний светодиодный индикатор (10) загорится

СВЕТОДИОДНЫЙ ИНДИКАТОР ЗАДНЕЙ

Зеленый Соединение установлено Красный Сопряжение разорвано Мигает зеленым Режим сопряжения НАСТЕННЫЙ МОНТАЖ 1 Снимите подставки задних колонок, отвинтив 2 Винты для подставки (12) , расположенных снизу колонок. 2 Вставьте крепежные детали с резьбой 1/4"-20" в Разъем для настенного монтажа (5) задней колонки. FRANÇAIS
