MANUAL DE USUARIO Arena 7 STEELSERIES

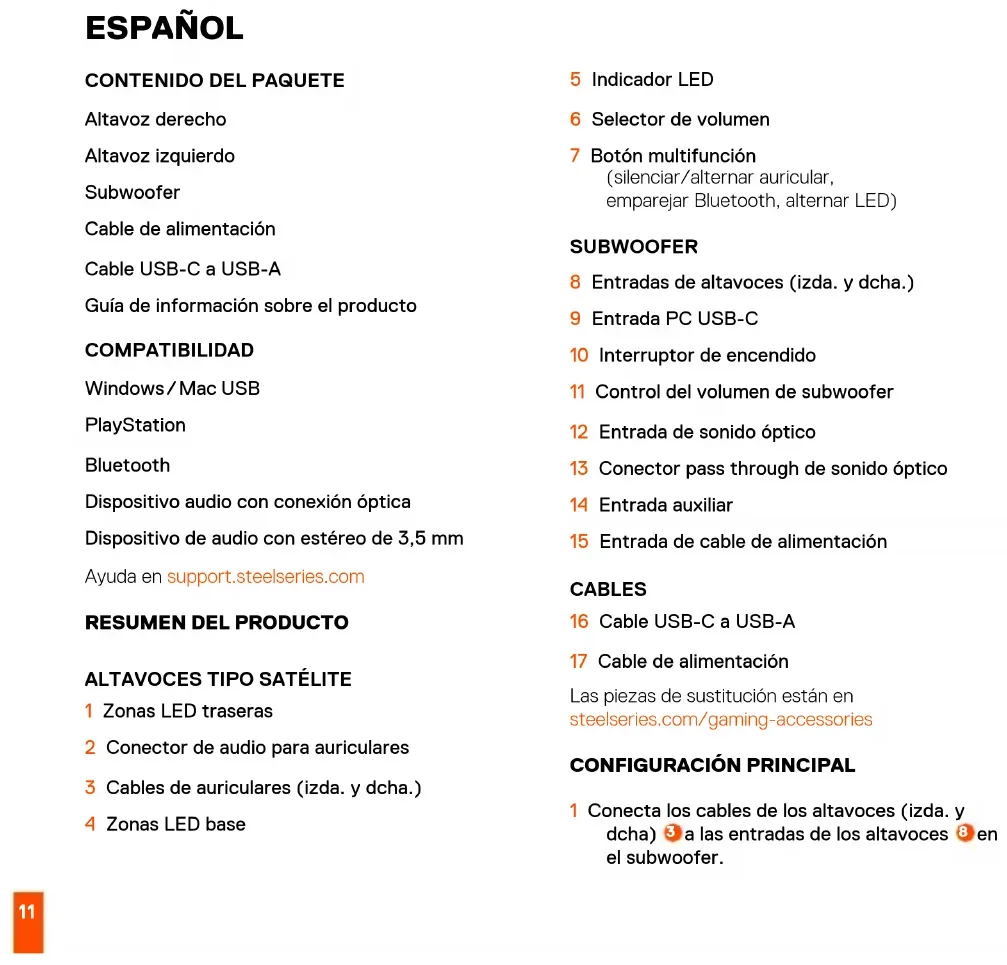

Altavoz derecho Altavoz izquierdo Subwoofer Cable de alimentación Cable USB-C a USB-A Guía de información sobre el producto COMPATIBILIDAD Windows / Mac USB PlayStation Bluetooth Dispositivo audio con conexión óptica Dispositivo de audio con estéreo de 3,5 mm Ayuda en support.steelseries.com

1 Zonas LED traseras 2 Conector de audio para auriculares 3 Cables de auriculares (izda. y dcha.) 4 Zonas LED base 5 Indicador LED 6 Selector de volumen 7 Botón multifunción (silenciar/alternar auricular, emparejar Bluetooth, alternar LED) SUBWOOFER 8 Entradas de altavoces (izda. y dcha.) 9 Entrada PC USB-C 10 Interruptor de encendido 11 Control del volumen de subwoofer 12 Entrada de sonido óptico 13 Conector pass through de sonido óptico 14 Entrada auxiliar 15 Entrada de cable de alimentación CABLES 16 Cable USB-C a USB-A 17 Cable de alimentación Las piezas de sustitución están en steelseries.com/gaming-accessories

CONFIGURACIÓN PRINCIPAL

1 Conecta los cables de los altavoces (izda. y dcha)

a las entradas de los altavoces

el subwoofer.12 2 Conecta el cable USB-C a USB-A

del subwoofer a su PC. 3 Enchufa el cable de alimentación

a tu subwoofer y luego a la fuente de alimentación correspondiente. 4 Enciende el interruptor de encendido

5 Selecciona Arena 7 como fuente de Windows Playback. Información de producto detallada en steelseries.com/setup/arena-7 CONEXIONES OPCIONALES BLUETOOTH Pulsa el botón multifunción

durante 5 segundos para emparejar con tu dispositivo habilitado para bluetooth. Ten en cuenta que el sonido de bluetooth se mezclará con otras fuentes de audio. El indicador LED brillará en azul.

CONECTOR DE AUDIO PARA AURICULARES

Enchufa el cable de audio de tus auriculares en el conector de audio Arena7 para auriculares

. Los altavoces se silenciarán inmediatamente y se activará el audio de tus auriculares. Para cambiar de nuevo a los altavoces, pulsa el botón multifunción

. Arena 7 es compatible con el uso de micrófonos de auriculares con cable. Asegúrate de que se ha seleccionado Arena7 como tu dispositivo de grabación en Windows.

ENTRADA AUXILIAR DE AUDIO

Enchufa un cable de audio de 3,5 mm a la entrada auxiliar

en el subwoofer de Arena 7 desde tu dispositivo de audio. Ten en cuenta que: el audio auxiliar se mezclará con otras fuentes de audio.

ENTRADA DE SONIDO ÓPTICO

Conecta un cable óptico Toslink (no incluido) desde tu dispositivo de audio a la entrada de sonido óptico

en el subwoofer. Ten en cuenta que: El sonido óptico se mezclará con otras fuentes de audio.

SALIDA PASS THROUGH DE SONIDO ÓPTICO

Conecta un segundo cable óptico Toslink (no incluido) desde el conector pass through de sonido óptico del subwoofer de audio a la entrada de sonido óptico

a otro dispositivo de audio. Cuando se esté en modo auriculares, el sonido óptico pasará al dispositivo de audio que esté conectado. Cualquier fuente óptica digital (p. ej. TV, consola, receptor AV) Cualquier dispositivo óptico digital de destino (p. ej. SteelSeries GameDAC y Arctis Pro Wireless Transmitter Base Station) MANDOS

Gira el selector de volumen

hacia la derecha para subir el volumen del altavoz y a la izquierda para bajarlo.13

Pulsar el botón multifunción para las estas funciones Botón Función LED Una pulsación Silenciar altavoces y desviar a auriculares Naranja Dos pulsaciones LED activado/ desactivado Breve señalización LED cuando se desactiva Pulsación largaModo de emparejamiento Bluetooth Azul parpadeante para emparejamiento Azul jo para conectado
