MFH53004BP - Herramientas multifunción SCHEPPACH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Herramienta multifunción térmica
Marca	Scheppach
Modelo	MFH53004BP
Cilindrada del motor	51,7 cm³
Potencia nominal del motor	1,45 kW
Tipo de motor	Motor de 2 tiempos, refrigeración por aire
Régimen de ralentí	3000 ±300 min⁻¹
Capacidad del depósito de gasolina	920 cm³
Capacidad del depósito de aceite de cadena	125 cm³
Relación de mezcla gasolina/aceite	40:1
Diámetro de corte (cortabordes)	450 mm
Diámetro de corte (desbrozadora)	255 mm
Longitud de corte (cortasetos)	400 mm
Longitud de corte (podadora de altura)	254 mm
Régimen máx. (cortabordes)	6900 min⁻¹
Régimen máx. (desbrozadora)	7500 min⁻¹
Régimen mín. (podadora de altura)	4200 min⁻¹
Nivel de potencia sonora LWA	115,2 dB
Nivel de presión sonora LpA	97,3 dB
Peso (con cortabordes)	11,98 kg
Peso (con desbrozadora)	11,88 kg
Peso (con pértiga podadora)	12,53 kg
Peso (con cortasetos)	13,20 kg
Emisión de CO₂	1059,5 g/kWh
Alimentación	Gasolina (mezcla 2 tiempos)
Material de la cuchilla	Acero
Paso de la cadena de motosierra	3/8"
Longitud de la espada	300 mm
Vibración (cortabordes delantero)	6,67 m/s²
Vibración (desbrozadora trasero)	7,14 m/s²

Preguntas frecuentes - MFH53004BP SCHEPPACH

¿Cómo arrancar el aparato?

Asegúrese de que el aparato esté montado y que el depósito contenga la mezcla. Coloque el interruptor en marcha, active el estrangulador manual, bombee 5 veces la bomba de gasolina, luego tire del cable de arranque 3 a 5 veces. Una vez arrancado, vuelva a colocar el estrangulador en posición de trabajo y accione la palanca del acelerador. No arranque nunca sin una herramienta de corte montada.

¿Qué mezcla gasolina/aceite usar?

Use una mezcla de gasolina sin plomo y aceite de motor 2 tiempos en una relación de 40:1 (40 volúmenes de gasolina por 1 volumen de aceite). Ejemplo: 1 L de gasolina con 25 mL de aceite (0,025 L). No use aceite para motor de 4 tiempos ni aceite 2 tiempos refrigerado por agua.

¿Cómo ajustar la tensión de la cadena de la motosierra?

Afloje el tornillo de fijación de la tapa de la rueda dentada. Gire el tornillo de ajuste de tensión: en el sentido de las agujas del reloj aumenta la tensión, en sentido contrario la disminuye. La tensión es correcta cuando la cadena se puede levantar aproximadamente 2 mm en el centro de la espada. Vuelva a apretar la fijación. Verifique cada 10 minutos durante el uso.

¿Cómo reemplazar el hilo de corte del cortabordes?

Detenga el motor y desconecte la bujía. Presione las bridas de retención para retirar la cubierta de la bobina. Reemplace la bobina usada por una nueva tirando de los dos hilos 10 cm. Guíe los hilos por los ojales, vuelva a colocar la cubierta y encájela. La cuchilla de la protección cortará el hilo a la longitud correcta al arrancar.

¿Cómo afilar la cuchilla de la desbrozadora?

Fije la cuchilla en un tornillo de banco. Use una lima plana para afilar los 3 filos manteniendo un ángulo de aproximadamente 25°. Lime en una sola dirección. Reemplace la cuchilla después de cinco afilados o en caso de desgaste pronunciado. Una cuchilla desequilibrada provoca vibraciones peligrosas.

¿Cuáles son las instrucciones de seguridad esenciales?

Use siempre gafas de protección, protección auditiva, guantes y calzado cerrado. Mantenga a personas y animales al menos a 15 m. No fume durante el llenado. Detenga el motor antes de cualquier mantenimiento. Use casco para la poda de altura. No toque el escape caliente.

¿Cómo mantener el filtro de aire?

Afloje la tapa del filtro de aire y retire el elemento de espuma. Lávelo con agua jabonosa caliente, enjuague y seque al aire. Nunca lo limpie con gasolina o disolvente inflamable. Reemplace el filtro si está dañado. Nunca haga funcionar el motor sin filtro de aire.

¿Cómo lubricar la cadena de la motosierra?

El depósito de aceite de cadena (capacidad 125 cm³) alimenta automáticamente la cadena. Llénelo con aceite de cadena comercial. Para ajustar el caudal, use el tornillo (R): gire en el sentido de las agujas del reloj para disminuir, en sentido contrario para aumentar. Debe verse un hilo de aceite en la cadena durante el funcionamiento.

¿Qué hacer si el aparato no arranca?

Verifique en orden: el filtro de aire (límpielo), el filtro de combustible, el suministro de combustible, la bujía de encendido (límpiela o reemplácela), el conector de la bujía. Si el motor está ahogado, retire la bujía, séquela, tire varias veces del arrancador sin bujía, luego vuelva a colocarla. Consulte el servicio postventa si el problema persiste.

¿Cómo guardar el aparato durante un largo período?

Vacíe el depósito de gasolina. Arranque el motor y déjelo funcionar hasta que se pare para eliminar el combustible del carburador. Deje enfriar, retire la bujía, vierta una cucharadita de aceite 2 tiempos en el cilindro y tire suavemente del arrancador para lubricar. Vuelva a colocar la bujía y guarde el aparato en un lugar seco, protegido de las heladas.

MANUAL DE USUARIO MFH53004BP SCHEPPACH

9. Riempimento con benzina

Explicación de los símbolos en el producto

Este manual utiliza símbolos para llamar su atención sobre los posibles riesgos. Los símbolos de seguridad y explicaciones que acompañan a estos deben ser comprendidos perfectamente. Las propias advertencias no descartan ningún riesgo y no sustituyen las medidas correctas para prevenir accidentes.

	Advertencia: para reducir los riesgos de lesiones, lea el manual de instrucciones.
	Atención: La gasolina es muy inflamable. Evite fumar, llamas abiertas o la proyección de chispas cerca del combustible.
	Advertencia: En caso de incumplimiento existe peligro de muerte, peligro de lesiones o de daños en la herramienta.
	Atención: Peligro de lesionesMantenga las manos y los pies alejados de la cuchilla mientras el motor está en marcha.
	Mantenga a los niños, observadores y ayudantes a una distancia de 15 m de la desbrozadora.
	Atención: No emplear hojas de sierra ni herramientas de corte metálicas formadas por varias piezas.
	Llevar casco protector, protección auditiva y gafas de protección.
	Llevar calzado resistente y guantes de trabajo.
	Atención: Tanto el tubo de escape como otras partes del motor se calientan considerablemente durante el funcionamiento. No los toque.
	Símbolo de la “proporción de mezcla gasolina/aceite” a rellenar en la tapa del depósito.
	Atención: Peligro de lesiones por objetos proyectados.
	El producto cumple con las normativas europeas vigentes.
	El producto cumple con las normativas serbias vigentes.
	Atención al rebote
	Atención a los cables eléctricos. Mantenga una distancia de al menos 10 metros.
	Cortacésped: Diámetro de corte 450 mm, número de revoluciones máx. 6900 min ^-1
	Cortasetos: Longitud de corte máx. 400 mm, revoluciones del motor mín. 4200 rpm
	Desbrozadora: Diámetro de corte 255 mm, número de revoluciones máx. 7500 rpm
	Podadora de pértiga: Longitud de corte máx. 254 mm, revoluciones del motor mín. 4200 rpm
	Nivel de potencia acústica garantizado
	Capacidad del depósito

Índice de contenidos: Página:

1. Introducción 132
2. Descripción del producto (fig. 1).... 132
3. Volumen de suministro 132
4. Uso previsto 133
5. Indicaciones generales de seguridad 133
6. Riesgos residuales....135
7. Datos técnicos 136
8. Desembalaje....137
9. Antes de la puesta en marcha.... 137
10. Estructura y manejo.... 138
11. Indicaciones de trabajo 141
12. Limpieza.... 144
13. Almacenamiento 145
14. Transporte.... 145
15. Mantenimiento 145
16. Reparación y pedido de piezas de repuesto.... 148
17. Eliminación y reciclaje 149
18. Solución de averías 151
19. Declaración de conformidad .... 181

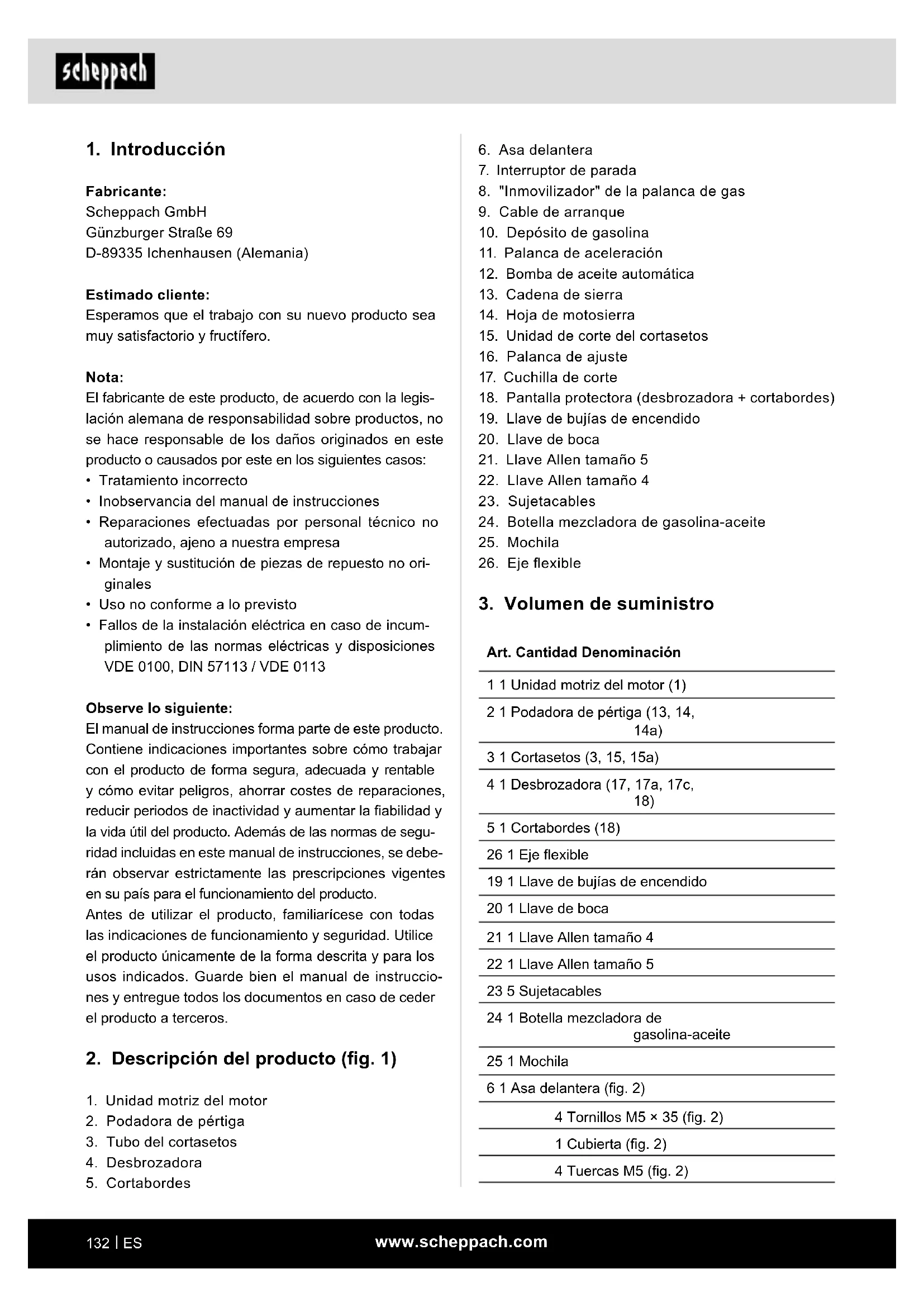

1. Introducción

Fabricante:

Scheppach GmbH

D-89335 Ichenhausen (Alemania)

Estimado cliente:

Esperamos que el trabajo con su nuevo producto sea muy satisfactorio y fructífero.

Nota:

El fabricante de este producto, de acuerdo con la legislación alemana de responsabilidad sobre productos, no se hace responsable de los daños originados en este producto o causados por este en los siguientes casos:

• Tratamiento incorrecto
• Inobservancia del manual de instrucciones
• Reparaciones efectuadas por personal técnico no autorizado, ajeno a nuestra empresa
• Montaje y sustitución de piezas de repuesto no originales
• Uso no conforme a lo previsto
• Fallos de la instalación eléctrica en caso de incumplimiento de las normas eléctricas y disposiciones VDE 0100, DIN 57113 / VDE 0113

Observe lo siguiente:

El manual de instrucciones forma parte de este producto. Contiene indicaciones importantes sobre cómo trabajar con el producto de forma segura, adecuada y rentable y cómo evitar peligros, ahorrar costes de reparaciones, reducir periodos de inactividad y aumentar la fiabilidad y la vida útil del producto. Además de las normas de seguridad incluidas en este manual de instrucciones, se deberán observar estrictamente las prescripciones vigentes en su país para el funcionamiento del producto.

Antes de utilizar el producto, familiarícese con todas las indicaciones de funcionamiento y seguridad. Utilice el producto únicamente de la forma descrita y para los usos indicados. Guarde bien el manual de instrucciones y entregue todos los documentos en caso de ceder el producto a terceros.

2. Descripción del producto (fig. 1)

1. Unidad motriz del motor
2. Podadora de pértiga
3. Tubo del cortasetos
4. Desbrozadora

5. Cortabordes

6. Asa delantera

7. Interruptor de parada
8. "Inmovilizador" de la palanca de gas
9. Cable de arranque
10. Depósito de gasolina
11. Palanca de aceleración
12. Bomba de aceite automática
13. Cadena de sierra
14. Hoja de motosierra
15. Unidad de corte del cortasetos
16. Palanca de ajuste
17. Cuchilla de corte
18. Pantalla protectora (desbrozadora + cortabordes)
19. Llave de bujías de encendido
20. Llave de boca
21. Llave Allen tamaño 5
22. Llave Allen tamaño 4
23. Sujetacables
24. Botella mezcladora de gasolina-aceite
25. Mochila
26. Eje flexible

3. Volumen de suministro

Art. Cantidad Denominación

1 1 Unidad motriz del motor (1)

2 1 Podadora de pértiga (13, 14, 14a)

3 1 Cortasetos (3, 15, 15a)

4 1 Desbrozadora (17, 17a, 17c, 18)

5 1 Cortabordes (18)

26 1 Eje flexible

19 1 Llave de bujías de encendido

20 1 Llave de boca

21 1 Llave Allen tamaño 4

22 1 Llave Allen tamaño 5

23 5 Sujetacables

24 1 Botella mezcladora de gasolina-aceite

25 1 Mochila

6 1 Asa delantera (fig. 2)

4 Tornillos M5 × 35 (fig. 2)

1 Cubierta (fig. 2)

4 Tuercas M5 (fig. 2)

4. Uso previsto

La desbrozadora (uso de la cuchilla de corte) sirve para cortar arboleda fina, malas hierbas y maleza.

El cortabordes (uso de la bobina de hilo con hilo de corte) sirve para cortar césped, superficies con hierba y malas hierbas más finas.

El cortasetos es adecuado para cortar setos, arbustos y matas.

La podadora de pértiga está destinada a trabajos de desramado de árboles. No es adecuada para la realización de extensos trabajos de aserrado y tala de árboles ni para el aserrado de materiales distintos a la madera.

El mantenimiento de las instrucciones de uso incluidas del fabricante es un requisito esencial para el uso correcto del aparato. Cualquier otro uso no permitido expresamente en las siguientes instrucciones, podría causar daños al aparato y representar un peligro grave para el usuario. Cumpla estrictamente las restricciones de las indicaciones de seguridad.

Recuerde que nuestros aparatos no están diseñados para usos comerciales, artesanales ni industriales. No concedemos ningún tipo de garantía si se utiliza el aparato en empresas comerciales, artesanales o industriales, ni en actividades de características similares.

Atención: Para evitar un riesgo físico del usuario, se prohíbe el uso del dispositivo multifunción de gasolina para los trabajos siguientes: limpieza de caminos y como trituradora silenciosa para la poda de árboles o setos. En este sentido, el dispositivo multifunción de gasolina tampoco debe emplearse para el allanamiento de elevaciones en el terreno como, p. ej., toperas. Por motivos de seguridad, el dispositivo multifunción de gasolina tampoco se debe utilizar como grupo de accionamiento de otras herramientas de trabajo o juegos de herramientas de cualquier tipo.

El dispositivo multifunción de gasolina solo debe utilizarse para el fin previsto. Se considerará inapropiado cualquier uso que vaya más allá. Los daños o lesiones de cualquier tipo producidos a consecuencia de lo anterior serán responsabilidad del usuario/operario, no del fabricante.

Quién no está autorizado a usar el aparato:

Las personas que no estén familiarizadas con las instrucciones de servicio, jóvenes que no hayan cumplido aún los 16 años y personas que estén bajo los efectos de medicamentos, drogas o alcohol, o que estén débiles o enfermas.

5. Indicaciones generales de seguridad

△ ADVERTENCIA Lea todas las indicaciones de seguridad e instrucciones, ilustraciones y datos técnicos que acompañan a este producto.

Si no se respetan las siguientes instrucciones, puede producirse una descarga eléctrica, un incendio y/o lesiones graves.

Conserve todas las indicaciones de seguridad e instrucciones para futuros usos.

Instrucciones de seguridad

Al transportar el aparato

• Detenga siempre el motor durante el transporte.
• No lleve ni transporte nunca el aparato motorizado con la herramienta de corte en marcha.

- Llevar el aparato motorizado únicamente en posición de trabajo:

Aparato motorizado en la espalda, mano izquierda en el asa delantera y mano derecha en el asa de manejo (incluso para zurdos) y herramienta de corte bajada cerca del suelo.

- Para impedir el derrame de combustible, los posibles daños o las lesiones, el aparato deberá asegurarse para que no vuelque durante el transporte en vehículos. Debe verificarse la estanqueidad del depósito. Se recomienda vaciar el depósito antes de efectuar el transporte.

- Siempre debe vaciarse el depósito si se va a expedir el aparato.

- Si no se utiliza o en caso de transporte, en todos los aparatos hay que montar siempre la protección de la cuchilla.

- Asegúrese de que no haya personas ni animales cerca del área de trabajo (distancia mínima de 15 m). Puede haber objetos extraños, como piedras, en la hierba cortada y arremolinada. Usted es responsable de la seguridad en su área de trabajo y es responsable de los daños a personas o bienes.

- El dispositivo multifunción de gasolina no debe ponerse en marcha ni utilizarse cerca de personas o animales.

- No utilice el aparato si estás cansado, no puede concentrarse o está bajo los efectos del alcohol o las drogas. La falta de atención podría ocasionar lesiones graves.

- Utilice gafas de protección que estén permitidas. Utilice protección auditiva que esté permitida.

- Utilice guantes de protección.

• Utilice buen calzado de trabajo antideslizante con punteras de acero de seguridad. No trabaje nunca con el aparato llevando sandalias y aún menos estando descalzo.
• Utilice siempre un casco protector homologado cuando realice trabajos de deforestación.
• No use ropa holgada ni adornos. Use pantalones largos para proteger las piernas. Si tiene el cabello largo, cúbraselo. La ropa holgada, los adornos y el cabello largo pueden engancharse en las piezas móviles. Use ropa de trabajo adecuada que sea resistente y ceñida.
• Mantenga las partes del cuerpo y la ropa alejadas de la herramienta de corte cuando ponga en marcha o haga funcionar el motor.
• Asegúrese de tener una base firme y segura cuando trabaje. Evite caminar hacia atrás con el aparato por el riesgo de tropezar.
• Evite las posturas anormales.
• El uso prolongado del dispositivo multifunción de gasolina puede provocar un trastorno circulatorio debido a las vibraciones (enfermedad de dedos muertos). En este caso no se pueden dar datos sobre la duración del uso, ya que puede variar de persona a persona. Los siguientes factores pueden afectar dicho fenómeno:
  Trastornos circulatorios de las manos del usuario, bajas temperaturas exteriores, largos tiempos de aplicación. Por lo tanto, se recomienda usar guantes de trabajo calientes y efectuar descansos regulares en el trabajo.
• Los gases de escape de los motores de combustión son tóxicos y pueden provocar asfixia, entre otras cosas.
• El aparato solo puede utilizarse al aire libre.
• Llene el depósito de combustible solo al aire libre o en zonas suficientemente ventiladas.
• La gasolina y sus vapores son muy inflamables. Mantenga el aparato alejado de materiales inflamables y fuentes de ignición como hornos o cocinas. No fume mientras echa gasolina o utiliza el aparato. Seque inmediatamente la gasolina derramada.
• Ponga en marcha el dispositivo multifunción de gasolina únicamente en un lugar alejado del puesto de gasolina.
• Asegúrese de que la tapa del depósito esté siempre bien cerrada. Presta atención a cualquier fuga.
• El tapón del depósito no se debe abrir ni se debe repostar combustible mientras el motor esté en marcha o con la máquina caliente.

• Abra lentamente el tapón del depósito de combustible para que salgan los vapores de la gasolina.

• Asegúrese de que las asas estén secas, limpias y sin mezcla de gasolina.

• No utilice el aparato sin un tubo de escape y un protector de escape correctamente instalado.
• No toque el tubo de escape. Peligro de quemaduras.
• Utilice únicamente el combustible recomendado en las instrucciones.
• Conserve la gasolina solamente en recipientes previstos para ello en un lugar seguro.
• Colóquese siempre debajo de la herramienta de corte cuando corte en una pendiente.
• Asegúrese siempre de que no se acumulen objetos o similares en el cabezal de hilo, la cubierta protectora o el motor.
• No utilice alambre o similar en la bobina de hilo.
• Trabaje únicamente a la luz del día o con buena iluminación artificial.
• Antes de cada uso, realice una inspección visual del aparato.
• Compruebe que todos los tornillos y piezas de conexión estén bien apretados.
• Sujete el aparato siempre con ambas manos.
• Antes de cada uso, compruebe si el aparato y sus componentes y dispositivos de protección están dañados o desgastados y, en caso necesario, haga que los reparen. No anule nunca los dispositivos de protección y seguridad. No utilice el aparato si presenta signos de deterioro o desgaste.
• Mantenga limpias y funcionales las herramientas para poder trabajar mejor y más seguro.
• Mantenga siempre el aparato a una distancia suficiente de su cuerpo cuando trabaje.
• Al interrumpir el trabajo o cambiar de lugar, apague siempre el aparato, espere a que se detenga la herramienta de corte y apague el motor.
• No deje nunca el aparato sin vigilancia en el lugar de trabajo. Guarde el aparato en un lugar seguro cuando interrumpa el trabajo.
• No se distraiga mientras trabaja con este aparato. Esto puede hacerle perder el control de la herramienta. No utilice nunca el aparato bajo la lluvia o en un entorno húmedo o mojado y no lo guarde al aire libre.
• Si el aparato se moja, espere a que esté completamente seco antes de volver a utilizarlo.
• Antes de trabajar con este aparato, compruebe si hay objetos extraños en la zona de trabajo y retirelos. Si, a pesar de todo, encuentra un objeto extraño mientras corta, apague el aparato y retírelo.

- Si el cortacésped, la desbrozadora o la podadora de pértiga están bloqueados por objetos extraños (piedras, acumulación de hierba, ramas, etc.), retire los objetos extraños con un objeto romo. No retire nunca objetos extraños con los dedos. Esto puede provocar lesiones graves. Utilice guantes de protección adecuados.

- Mantenga siempre el aparato en funcionamiento alejado de su cuerpo.

- No sobrecargue la máquina ni realice trabajos para los que el aparato no esté destinado.

- Asegúrese de que las aberturas de ventilación estén siempre libres de suciedad.

- Mantenga el aparato fuera del alcance de los niños.

- Almacene el aparato en un lugar oscuro y seco.

- Después de un impacto u otro daño, compruebe si la máquina está dañada.

- Mantenga las partes del cuerpo y la ropa alejadas del cabezal del hilo cuando ponga en marcha o ha- ga funcionar el motor.

- Preste especial atención al recortar bordes de césped, bordes de grava y similares para asegurarse de que las piedras y la tierra puedan ser arrojadas por el hilo de corte.

- No cruce nunca carreteras o caminos con el aparato encendido.

- No corte nunca contra objetos duros como piedras, etc. Así evitará lesiones y daños en el aparato.

- No utilice nunca el aparato sin un dispositivo de protección.

- No detenga nunca el dispositivo de corte con las manos. Espere siempre a que se detenga por sí solo.

- Guía el cabezal del hilo lo más cerca posible del suelo.

- Corte solo la hierba que crece en el suelo. No se debe cortar la hierba en las grietas de los muros ni sobre las piedras.

- Asegúrese siempre de que no se acumulen objetos o similares en el cabezal de hilo, la cubierta protectora o el motor.

- Emplee el aparato solo con el dispositivo de protección.

- Desconecte siempre el aparato antes de posarlo.

- Tenga en cuenta el riesgo de lesiones en la zona del dispositivo de corte utilizado para cortar el hilo.

- ATENCIÓN: La herramienta de corte gira durante unos segundos después de apagar la máquina.

- No deposite el aparato hasta que la herramienta de corte se haya detenido y el motor esté apagado.

- Sustituya inmediatamente una herramienta de corte dañada por otra nueva.

• Utilice siempre solo el hilo original. No utilice nunca un hilo metálico en lugar del hilo de nailon.
• El aparato y las herramientas de corte deben revisarse y mantenerse de forma periódica y adecuada. Los daños deben ser reparados por un taller especializado.
• Utilice solo accesorios recomendados por el fabricante.
• Permita que solamente el personal técnico calificado repare su equipo y solo con piezas de recambio originales. Así se garantizará que el aparato siga siendo seguro.

En estas instrucciones de servicio hemos marcado con el siguiente signo aquellos puntos que afectan a su seguridad: △

6. Riesgos residuales

El producto se ha construido de acuerdo con los últimos avances tecnológicos y las reglas técnicas de seguridad reconocidas. Aun así, pueden emanar determinados riesgos residuales durante el trabajo.

• Además, a pesar de todas las precauciones adoptadas puede seguir habiendo riesgos residuales no evidentes.
• Los riesgos residuales pueden minimizarse si se tienen en cuenta las "indicaciones de seguridad" y el "uso previsto", así como el manual de instrucciones.
• Evite puestas en marcha fortuitas del producto: al introducir la clavija en la toma de corriente, no debe presionarse la tecla de servicio. Utilice la herramienta intercambiable que se recomienda en este manual de instrucciones. De este modo conseguirá que su producto brinde el mejor rendimiento.
• No acerque sus manos a la zona de trabajo cuando el producto esté en marcha.
• Aunque este aparato se maneje según el reglamento, siempre puede haber riesgos residuales. Los siguientes peligros se pueden presentar asociados al modo de construcción y el modelo de este aparato.
• Daños para la salud derivados de oscilaciones entre manos y brazos, si el aparato se utiliza durante un periodo de tiempo muy prolongado, no se maneja de forma correcta y su mantenimiento es inadecuado.
• Lesiones y daños materiales causados por accesorios de herramientas que salen expulsados inesperadamente del aparato debido a daños repentinos, desgaste o fijación inadecuada.

- Advertencia: Esta equipo produce un campo electromagnético mientras funciona. Este campo puede perjudicar bajo circunstancias concretas implantes médicos activos o pasivos. Con el fin de reducir el peligro de lesiones graves o mortales, recomendamos a las personas con implantes médicos que consulten tanto a su médico como al fabricante del implante médico antes de manejar el equipo.

- Utilice la garra como punto de partida en cada corte; inicie siempre el corte con la cadena de la sierra ya en funcionamiento. Guíe el corte de forma que la sierra no quede atrapada en la madera.

- Preste especial atención a las ramas en tensión.

- Extraiga el aparato de la madera solo con la cadena de sierra en marcha.

- No trabaje nunca con el aparato por encima de la altura de los hombros ni con una sola mano.

- Colóquese siempre fuera de la dirección de caída. Manténgase en las pendientes por encima del árbol que va a talar.

• Realice los trabajos de aserrado en un árbol en pendiente siempre desde un lado, nunca desde arriba o desde abajo.

- Preste siempre atención a la dirección de caída de las piezas por cortar.

- Nunca empiece a cortar con el extremo del carril y nunca sierre con el extremo del carril.

- Peligro de rebote Siempre existe el riesgo de rebote si el extremo del carril toca madera u otros objetos. La sierra de cadena se vuelve inontrollable y puede ser empujada hacia el usuario con gran fuerza.

- No utilice el aparato como palanca para mover objetos.

- Utilice siempre el protector de cadena durante el transporte y el almacenamiento.

- Asegure el aparato durante el transporte para evitar pérdida de combustible, daños o lesiones.

- Advertencia: Mantenga a los transeúntes alejados del aparato en funcionamiento, pero nunca trabaje solo.

- Manténgase al alcance de los demás si necesita ayuda.

- Pare el motor inmediatamente si alguien se le acerca.

- Asegúrese de que la cadena de sierra no entre en contacto con objetos extraños como piedras, va-llas, clavos o similares. Estos objetos podrían salir despedidos y herir al usuario o a los transeúntes o dañar la cadena de sierra.

- La normativa nacional puede limitar el uso de la podadora de pértiga.

- No emplee la máquina en una posición desde la cual puedan alcanzarse líneas de alta tensión en un radio de 10 m.

Desenchufe el conector de la bujía de encendido antes de realizar cualquier trabajo en el aparato (p. ej., transporte, montaje, reequipamiento, limpieza o mantenimiento).

1. Datos técnicos

Datos de corte del cortacésped
Diámetro de corte	450 mm
Grosor de hilo 2 × 2,8 mm
Longitud de hilo 4 m
Número máx. de revoluciones del cortacésped	6900 min^-1
Datos de corte de la desbrozadora
Diámetro de corte 255 mm
Grosor de la hoja de corte	1,4 mm
Número de dientes 3
Número de revoluciones máx. de la desbrozadora	7500 min^-1
Datos de corte del cortasetos
Diámetro de corte 24 mm
Ajuste del ángulo de la espada	+90°/0°/-75° (165°)
Longitud de corte 400 mm
Velocidad de corte máx.	1550 min^-1
Datos de corte de la podadora de pértiga
Longitud del carril guía	300 mm
Longitud de corte 254 mm
Carril guía de tipo AL10-39-507P
Lubricación de cadena de sierra	3/8"
Tipo de cadena de sierra	3/8,50-39
Grosor de los eslabones impulsores	1,27 mm
Volumen del depósito de aceite	125 cm^3
Número de revoluciones mín. de la podadora de pértiga	4200 min^-1
Accionamiento
Cilindrada	51,7 cm^3
Potencia nominal del motor	1,45 kW
Número de revoluciones en régimen de marcha al ralentí	3000 ± 300 min-1
Volumen del depósito de gasolina	920 cm3
Producción de CO2	1.059,5 g/kWh
Tipo del motor	Motor de 2 tiempos, refrigerador por aire
Peso con cortacésped	11,98 kg
Peso con desbrozadora	11,88 kg
Peso con podadora de pértiga	12,53 kg
Peso con cortasetos 13,20 kg

Reservado el derecho a introducir modificaciones técnicas.

Ruidos y vibraciones

△ Advertencia: El ruido puede tener consecuencias graves para su salud. Si el ruido de la máquina supera 85 dB, póngase una protección auditiva apropiada.

Limite la generación de ruidos y la vibración al mínimo.

• Utilice únicamente aparatos en perfecto estado.
• Efectúe el mantenimiento del aparato y límpielo con regularidad.
• Adapte su forma de trabajo al aparato.
• No sobrecargue el aparato.
• En caso necesario, haga revisar el aparato.
• Desconecte el aparato si no lo utiliza.
• Use guantes.

Información sobre la emisión de ruido según ISO 22868; EN ISO 3744:1995:

Valores característicos de ruido

Nivel de potencia acústica L_WA	115,2 dB
Nivel de presión acústica L_pA	97,3 dB
Incertidumbre K_pA	3 dB

Valores característicos de vibración Valor de vibraciones según ISO 22867:

Vibración Cortacésped a_h	Adelante 6,67 m/s2
	Atrás 5,67 m/s2
Desbrozadora a_h	Adelante 6,96 m/s2
	Atrás 7,14 m/s2
Cortasetos a_h	Adelante 6,62 m/s2
	Atrás 6,62 m/s2
Podadora de périga a_h	Adelante 6,62 m/s2
	Atrás 3,99 m/s2
Incertidumbre K_h	1,5 m/s2

8. Desembalaje

• Abra el embalaje y extraiga el producto cuidadosamente.
• Retire el material de embalaje y los seguros de embalaje y transporte (si los hubiera).
• Compruebe la integridad del volumen de suministro.
• Compruebe que no haya daños de transporte en el producto y en los componentes de los accesorios. En caso de reclamación, esta deberá comunicarse de inmediato al transportista. Las reclamaciones realizadas posteriormente no serán atendidas.
• Conserve el embalaje por si fuera preciso hasta la extinción del período de garantía.
• Familiarícese con el producto antes de su uso con ayuda del manual de instrucciones.
• Emplee únicamente piezas originales para los accesorios, las piezas de desgaste y piezas de repuesto. Puede encargar las piezas de repuesto a su proveedor técnico.
• Indique en los pedidos nuestro número de artículo, el tipo de producto y su año de construcción.

⚠ ADVERTENCIA

El producto y el material de embalaje no son aptos como juguetes para niños. Los niños no deben jugar con bolsas de plástico, láminas o piezas pequeñas. Existe peligro de atragantamiento y asfixia.

9. Antes de la puesta en marcha

Compruebe el aparato antes de cada puesta en marcha:

• Estanqueidad del sistema de combustible.

• Estado impecable e integridad de los dispositivos de protección y del dispositivo de corte.

• Asiento fijo de todas las atornilladuras.

• Marcha suave de todas las piezas móviles.

1 Combustible y aceite

Combustibles recomendados

Utilice solo una mezcla de gasolina sin plomo y aceite especial para motores de dos tiempos. Prepare la mezcla de combustible tal y como se indica en la tabla de mezcla de combustible.

Atención: No use ninguna mezcla de combustible que se haya almacenado durante más de 90 días.

Atención: No utilice aceite de dos tiempos con una proporción de mezcla recomendada de 100:1. En caso de daños de motor debido a una lubricación insuficiente, se suprime la garantía del motor del fabricante.

Atención: Emplee para el transporte y el almacenamiento de combustible solo los recipientes previstos y autorizados para ello.

Vierta en cada caso la cantidad correcta de gasolina y de aceite de dos tiempos en el recipiente de mezcla suministrado. A continuación, agite bien el recipiente. No utilice nunca aceite para motores de cuatro tiempos o para motores de dos tiempos refrigerados por agua. De lo contrario, se pueden ensuciar la bujía de encendido, bloquear la sección de escape de aire o quedar adherido el aro de pistón.

Las mezclas de combustible que no se hayan empleado durante un mes o más, pueden obstruir el carburador o menoscabar el funcionamiento del motor. Agregue el combustible no necesario en un recipiente hermético y consérvelo en un espacio oscuro y fresco.

2 Tabla de mezcla de combustible

Método de mezcla: 40 partes de gasolina y 1 parte de aceite

Ejemplo:

1 l de gasolina: 0,025 l de aceite de 2 tiempos

5 l de gasolina: 0,125 l de aceite de 2 tiempos

Advertencia: Preste atención a los gases de escape.

Desconecte el motor siempre antes de rellenar el depósito de combustible. No agregue nunca gasolina al aparato mientras el motor esté en marcha o todavía caliente. Existe peligro de incendio

Llene el depósito solo al aire libre o en estancias con buena ventilación. Asegúrese de que ni el combustible ni el aceite sean vertidos a la tierra (protección del medio ambiente). Utilice una base adecuada.

10. Estructura y manejo

Atención:

Antes de la puesta en marcha del producto, es imprescindible montarlo por completo.

MONTAJE

Durante el montaje de esta máquina, siga las instrucciones de instalación especificadas.

1. Monte el asidero en la máquina Figs. 2-3

• Instale el asidero delantero como se muestra en la fig. 2.
• Asegúrese de alinear el pasador con el orificio. Afloje los tornillos solo cuando haya ajustado las correas portadoras a la posición de trabajo más cómoda. El asidero delantero debe alinearse como se muestra en las figuras 2 y 3, luego apriete los tornillos.

2. Montar el vástago, fig. 4

• Extraiga el perno de bloqueo (a) y presione la parte inferior del vástago (b) hacia abajo hasta que encaje el perno de bloqueo. El perno (a) se encuentra en la posición correcta cuando esté alojado por completo en el orificio.
• A continuación, apriete con fuerza el pomo (d).

3. Monte la protección, figs. 5-7

- Fije la protección con la llave suministrada como accesorio estándar; apriete los tornillos.

⚠ Advertencia Nunca use la máquina sin protección.

4. Montaje y desmontaje de los dispositivos de corte

Cortacésped/bobina de hilo, figs. 8-9

- Afloje la tuerca.

Alinee los dos orificios de la brida y la cubierta. Sostenga la brida con un destornillador y gire la llave de tubo en el sentido de las agujas del reloj; la tuerca se afloja. Retire la cubierta aflojando las tuercas.

- Fije el cabezal de corte de nailon.

Sujetando la brida firmemente, fije el cabezal de corte de nailon al vástago y gírelo en sentido anti-horario; el cabezal de corte de nailon quedará su-jeto. Fig. 9

- Afloje el cabezal de corte de nailon. Mantenga la brida sujeta con un destornillador y luego gire el cabezal de corte de nailon en el sentido de las agujas del reloj; ahora se puede reemplazar.

Desbrozadora / cuchilla de corte

- Apriete la hoja de cuchilla. Figs. 10-12 Retire la brida exterior después de aflojar la tuerca. Luego, alinee la hoja de cuchilla (17), la brida exterior (17a), la cubierta (17b) y la tuerca. Tenga en cuenta que la dirección de rotación de la hoja de cuchilla debe coincidir con la dirección de la flecha en la hoja de cuchilla. Mantenga sujeta la brida con un destornillador y apriete la tuerca en el sentido contrario a las agujas del reloj; preste atención para que la tuerca quede bien sujeta.

- Afloje la hoja de cuchilla. Sostenga la brida con un destornillador y afloje la tuerca; entonces puede retirar la hoja de cuchilla.

Advertencia

Antes del uso, asegúrese de que el cabezal de corte esté montado de manera correcta.

SERVICIO

Al trabajar con el aparato como cortabordes y desbrozadora, debe estar montada la pantalla de protección de plástico para el movimiento de la cuchilla o el hilo a fin de evitar la proyección de objetos.

La cuchilla integrada (A) en la cubierta protectora del hilo de corte corta automáticamente el hilo a la longitud óptima. fig. 25

5. Montaje del eje flexible, figs. 13-24

• Saque el perno de enclavamiento y fije el eje flexible en el motor hasta que encaje el perno de enclavamiento. Figs. 13 y 14
• Abra la tapa del filtro de aire, atornille el cable del acelerador tal como se muestra y enganche la válvula de mariposa. Figs. 15-17
• Asegure mediante contratuerca; el cable del acele-rador debe poder moverse libremente desde la marcha al ralentí hasta la máxima aceleración. Fig. 18
• Enchufe el cable para la interrupción del encendido tal como se indica en las figuras 19 y 20.
• Vuelva a fijar la tapa del filtro de aire con el tornillo. Fig. 21
• Quite el tornillo del mango e introduzca el otro lado del eje flexible en el mango y fijelo a éste con el tornillo. Figs. 22 y 23
• Fije el cable del acelerador con las abrazaderas para cables en el eje flexible. Fig. 24

6. Monte la correa. Figs. 56-60

• Póngase la correa portadora. Figs. 56-58
• Balancear la máquina inicialmente en estado desconectado.
• En posición normal de trabajo la herramienta de corte debe tocar justamente el suelo.

- Las correas pueden utilizarse para ajustar la mo-chila al tamaño corporal correspondiente. Fig. 59

- Botón de seguridad en la correa portadora. Fig. 60 ATENCIÓN En caso de emergencia, se puede pulsar el botón de seguridad (m) de la correa portadora. La máquina se suelta entonces inmediatamente de la correa portadora y cae al suelo.

7. Montaje del cortasetos, figs. 47-49

• Quite el tornillo (d), deje alineados los orificios (c) y atornille de nuevo el tornillo (d).
• Coloque el cortasetos (15) con precisión en la barra de conexión (3), tal como se muestra en la figura 47.
• Sujete con el tornillo (a).
• Ajuste de la inclinación desbloqueando el bloqueo. (Fig. 48)
• El cortasetos puede inclinarse de 0^ a 90^ (fig. 49).

8. Montaje de la espada y de la cadena de sierra Figs. 50-52

• Retire la cubierta de la rueda de la cadena (fig. 52/J) aflojando la tuerca de fijación (I). Inserte la cadena de sierra (F) en la ranura continua de la espada (E) del modo ilustrado.
• Tenga en cuenta la orientación de los dientes de la cadena (fig. 51). Guíe la cadena de sierra alrededor del piñón (H). Asegúrese al hacerlo de que los dientes de la cadena queden correctamente engarzados en el piñón.
• Introduzca la espada en el alojamiento del engranaje tal como se muestra en la fig. 51. La espada debe engancharse al perno tensor de la cadena (G).
• Monte la cubierta de la rueda de la cadena.

Atención: Realizar el apriete definitivo del tornillo de fijación solo después de haber ajustado la tensión de la cadena.

Tensado de la cadena de sierra, figs. 52-55

Atención: Antes de realizar los trabajos de comprobación y ajuste, retire siempre el conector de la bujía de encendido.

- Aflojar algunas vueltas el tornillo de fijación (I) de la cubierta de la rueda de la cadena (fig. 52).

- Ajustar la tensión de la cadena con el tornillo de tensado de la cadena (fig. 54/K). El giro a derechas aumenta la tensión de la cadena, mientras que el giro a izquierdas la reduce.

La cadena de sierra estará correctamente tensada cuando pueda ser elevada unos 2 mm en el centro de la espada (fig. 53).

- Apriete el tornillo de fijación de la cubierta de la rueda de la cadena (fig. 55).

- Atención: Todos los eslabones de la cadena deben estar correctamente enganchados a la ranura guía de la espada.

Indicaciones para el tensado de la cadena:

La cadena de sierra debe estar correctamente tensada para garantizar un funcionamiento seguro. Reconocerá la tensión óptima cuando la cadena de sierra se pueda elevar unos 2 mm en el centro de la espada. Como la cadena de sierra se calienta al serrar y modifica su longitud por ello, compruebe cada 10 minutos al menos la tensión de la cadena con el aparato desconectado y regule la tensión en caso necesario. Ello es válido especialmente para nuevas cadenas de sierra. Destense la cadena de sierra una vez concluido el trabajo, ya que esta se acorta al enfriarse. De este modo evitará que la cadena sufra daños.

9. Añadir gasolina

⚠️ Peligro de lesiones La gasolina es explosiva.

Apague el motor y déjelo enfriar.

Usar guantes de protección.

Evite el contacto con la piel y los ojos.

Es imprescindible observar el apartado "Indicaciones de seguridad".

- Añada combustible en el aparato solo al aire libre o en estancias suficientemente ventiladas.

- Limpie el entorno de la zona de llenado. Si el depósito está sucio, se producirán fallos de funcionamiento.

- Agite de nuevo el recipiente con la mezcla de combustible antes de echarla en el depósito.

- Abra el tapón del depósito (B) cuidadosamente para que pueda purgarse la posible sobrepresión existente en el interior. Fig. 26

- Introduzca con cuidado la mezcla de combustible hasta el borde inferior de la tubuladura de llenado.

- Cierre de nuevo el tapón del depósito (B). Compruebe que el tapón del depósito quede herméticamente cerrado.

• Limpie el tapón del depósito y la zona de alrededor.
• Compruebe que no hay fugas en el depósito ni en los conductos de combustible.
• Antes de arrancar el motor, aléjese por lo menos tres metros del depósito.

Soltar gasolina, fig. 43

Vacíe el depósito solo al aire libre o en estancias con buena ventilación. Asegúrese de que ni el combustible ni el aceite sean vertidos a la tierra (protección del medio ambiente). Utilice una base adecuada.

• Sujete un recipiente colector debajo del tornillo de depósito de gasolina.
• Desenrosque la tapa del depósito y retírela.
• Suelte por completo la mezcla de gasolina y aceite.
• Enrosque de nuevo con fuerza a mano la tapa del depósito.

10. Arrancar el aparato

No arranque el aparato, si no lo ha montado completamente.

⚠️ Peligro de lesiones:

Ponga en marcha el equipo combinado de gasolina solo cuando haya un accesorio conectado. Retire la protección de transporte correspondiente e inspeccione el aparato en cuanto a su buen estado de funcionamiento. No emplee nunca un aparato dañado, mal ajustado o mantenido o sin montar completamente o de manera segura.

Comprobar antes del uso

• Compruebe si el aparato se encuentra en un estado seguro de funcionamiento:
• Compruebe si hay alguna fuga en el aparato.
• Compruebe si el aparato presenta daños visibles.
• Compruebe si todas las piezas del aparato van fijadas de manera segura.
• Compruebe si todos los dispositivos de seguridad se encuentran en un buen estado.

Iniciar, figs. 60, 26-30

Una vez montado correctamente el aparato, arranque el motor de la siguiente manera:

1. Pulse el interruptor del motor en la posición de encendido. Fig. 27

2. Coloque la palanca del estrangulador en la posición ... Fig. 27

3. Presione la bomba de gasolina más de 5 veces. Fig. 26

4. Tire del asa del cable de arranque (9) para arrancar el motor entre 3 y 5 veces. Fig. 28 ATENCIÓN No coloque nunca el pie sobre el vástago ni se arrodille sobre él.

5. Si el motor está en marcha, espere brevemente y ponga la palanca del estrangulador de aire en la posición. Fig. 29

6. Para arrancar el dispositivo de corte, accione con la superficie de la mano la palanca de desbloqueo (8) y con los dedos la palanca de aceleración (11). Cuando más presione la palanca de aceleración, mayor será el número de revoluciones del motor. Al soltar el asa del acelerador, el motor pasa de nuevo a la marcha al ralentí y la herramienta de corte se detiene. Fig. 30. La herramienta de corte, en la marcha al ralentí no debe girar ni moverse.

7. Si se produce algún problema, conmute el interruptor del motor (7) inmediatamente en la posición "0" para que el motor se detenga. Atención: el dispositivo de corte aún puede seguir girando algunos segundos. Fig. 30

8. En caso de emergencia, se puede pulsar el botón de seguridad (m) de la correa portadora. La máquina se suelta entonces inmediatamente de la correa portadora y cae al suelo. Fig. 60

9. Para arrancar con el motor caliente, puede dejar la palanca del estrangulador de aire en la posición "Arranque en caliente y trabajar"

Nota: Si el motor no se pone en marcha tras varios intentos, lea la sección "Solución de problemas del motor".

Nota: Tire del cable de arranque siempre en línea recta. Si se tira del mismo de manera angulada, se producirá una fricción en la zona del ojal. Esta fricción roza el cordón, desgastándolo con mayor rapidez. Sujete en todo momento el asidero del arrancador cuando el cordón se vuelva a retraer.

No permita nunca que el cordón vuelva a retraerse solo cuando se encuentra extendido.

Nota: No arranque el motor en mitad de la hierba y cuando está alta.

△ Atención: Cuando el motor se haya detenido, el dispositivo de corte seguirá funcionando durante unos segundos; por lo tanto, manténgase alejado del dispositivo de corte hasta que se haya detenido por completo.

11. Indicaciones de trabajo

Trabajo con desbrozadora de gasolina/cortabordes

- Si trabaja por primera vez con una desbrozadora de gasolina, familiarícese primero con el manejo y el guiado con el aparato apagado.

- La desbrozadora de gasolina se ha diseñado de forma que el usuario la guía exclusivamente por la parte derecha del cuerpo.

- Maneje la desbrozadora de gasolina siempre con las dos manos en las asas.

- Sujete el asa de control con la mano derecha y con la izquierda el asidero de la barra de mano.

- Preste siempre atención a que la herramienta de corte continúe girando brevemente, una vez se haya soltado la palanca de aceleración.

- Cerciórese siempre de una marcha impecable al ralentí del motor, de forma que ya no gire la herramienta de corte cuando la palanca de aceleración no está pulsada.

- Trabaje siempre con un número de revoluciones elevado, así obtendrá el mejor resultado de corte.

- Desplace el aparato en arco de izquierda a derecha continuamente y de un modo uniforme. A continuación, corte el tramo siguiente. Fig. 46

Atención: Haga regresar el aparato siempre de nuevo a la posición inicial antes de cortar el siguiente tramo.

- Si al trabajar se choca con una piedra o un árbol, apague el motor y desconecte el conector de bujía de encendido; a continuación, compruebe si la desbrozadora de gasolina está dañada.

- Atención: Hay que ser especialmente precavido al trabajar en terrenos difíciles y taludes. Corte la hierba de forma gradual para no sobrecargar el aparato. Corte primero las puntas, y después vaya avanzando de forma gradual.

- Use siempre gafas de protección y una protección auditiva y, en caso de trabajos de deforestación, un casco protector.

- La desbrozadora de gasolina es adecuada para desbrozar maleza, vegetación silvestre, árboles jóvenes (con un diámetro máximo del tronco de 2 cm) y hierba alta.

- Si se emplean herramientas de corte metálicas, existe por principio el peligro de un rebote si la herramienta incide contra un obstáculo sólido (piedras, árboles, ramas, etc.). En este caso, el aparato será lanzado contra el sentido de giro.

- En caso de matorrales y maleza, "sumerja" el cortasetos desde arriba. Ello permite el picado del producto de corte.

• Atención: La cuchilla sigue desplazándose por inercia hasta su detención. No frene la cuchilla con la mano.
• Mantenga la cuchilla / la unidad de corte del aparato alejada de sus pies.

ATENCIÓN: Proceda con especial precaución al utilizar esta técnica de trabajo, ya que cuanto mayor sea la distancia de la herramienta de corte hacia el suelo, mayor será el peligro de que se proyecten hacia los lados tanto el material cortado como posibles objetos externos.

Corte con cortacésped

• Emplee el cartucho de hilo para lograr un corte limpio incluso en bordes irregulares, postes de vallas y árboles.
• Acerque el hilo de corte con cuidado a un obstáculo y recorte con la punta del hilo alrededor del obstáculo. Al contactar el hilo de corte con piedras, árboles y muros, el hilo se deshilacha con antelación o se rompe.
• No sustituya nunca el hilo de plástico por un alambre de metal. Peligro de lesiones.

Sistema automático del hilo de corte (fig. 44)

El cortacésped se suministra con un cartucho de hilo lleno.

El hilo se va desgastando durante el trabajo.

Para que se vaya añadiendo hilo nuevo, pulse con fuerza el interruptor de gatillo del cartucho de hilo contra el suelo con el motor en marcha.

El hilo se extenderá automáticamente por la fuerza centrífuga. El hilo de corte se acorta a la longitud correcta mediante la cuchilla del protector de corte.

Trabajar con el cortasetos

• El cortasetos es adecuado para cortar setos, arbus- tos y matas.
• Mantenga el cortasetos a una distancia segura del cuerpo con ambas manos.
• El cortasetos se puede guiar con su cuchilla de doble filo hacia delante o atrás o mediante movimientos pendulares de un lado a otro.
• Corte primero los laterales de los setos y a continuación el lado superior.
  • Corte el seto de abajo arriba.
  • Corte el seto con forma trapezoidal.
• Quite obligatoriamente cualquier objeto extraño que haya en el cortasetos (por ejemplo alambre), ya que las cuchillas podrían sufrir daños.
• Atención: Se mantiene una marcha en inercia de las cuchillas. No detenga las cuchillas con las manos.

Regulación del ángulo:

El cortasetos se puede adaptar a las condiciones de trabajo girando el cabezal portacuchillas entre +90° y -75°. Fig. 49.

• Atención: Efectúe la regulación únicamente con el motor apagado.
• Pulse las dos palancas y regule el cabezal portacuchillas a la posición deseada. Fig. 48
• Suelte las dos palancas hasta que encajen en el dentado.
• Compruebe antes de la puesta en marcha que las palancas de regulación estén bien enclavadas. Fig. 49

Lubrique las cuchillas y el dispositivo de regulación del ángulo antes de iniciar los trabajos con aceite lubricante no periudicial para el medio ambiente.

Lubrique las cuchillas regularmente, incluso durante los períodos de trabajo.

Atención: Efectúe la lubricación únicamente con el motor apagado.

ATENCIÓN: Una aplicación incorrecta y un uso erróneo pueden dañar el cortasetos y causar lesiones graves por la proyección violenta de piezas.

Para evitar el peligro de accidente con el cortasetos, observe los puntos indicados a continuación:

• No corte nunca ramas de arbustos o de especies leñosas de un diámetro superior a 2 cm.
• Evite el contacto con cuerpos metálicos, piedras, etc.
• Controle regularmente si hay daños en el cortasetos. No reutilice nunca un cortasetos dañado.
• En caso de constatarse que la cuchilla del cortasetos estuviera roma o desafilada, ésta deberá ser afilada por un técnico cualificado de acuerdo con las disposiciones.

Si se percibiera un desequilibrio, deberá sustituirse el cortasetos.

Trabajar con la podadora de pértiga

Lubricación de la cadena de sierra y el carril guía

Para ello, se recomienda usar un aceite para cadenas de sierra disponible en el mercado.

• Retire la tapa del depósito de aceite. (Fig. 54/L)
• Llene el depósito de aceite de la sierra de cadena (fig. 54/M) hasta el 80 % con aceite para cadenas de sierra.
  • Cierre el tapón

Control del suministro de aceite

Compruebe siempre que la lubricación automática de la cadena funciona correctamente. Tenga siempre lle- no el depósito de aceite.

Durante los trabajos de aserrado, el carril y la cadena deben estar siempre suficientemente lubricadas para reducir el rozamiento con el espadín de motosierra.

El espadín de motosierra y la cadena no deben quedar nunca sin aceite. Si usa la sierra en seco o sin suficiente aceite, su capacidad de corte disminuirá, se acortará la vida útil del espadín de motosierra, la cadena se embotará rápidamente y el carril se desgastará mucho debido al recalentamiento. La falta de aceite se reconoce por la aparición de humo o por el cambio de color del carril.

Para comprobar la lubricación de la cadena de sierra, mantenga la sierra de cadena con la cadena sobre una hoja de papel y acelere a tope la sierra durante un par de segundos.

En el papel se puede comprobar la cantidad de aceite ajustada en su caso. La cadena de sierra debe desprender siempre una pequeña cantidad de aceite. Después de varios segundos se debe visualizar una ligera huella de aceite.

Cuide de que en el depósito de aceite haya siempre aceite suficiente para lubricar la cadena.

Lubricación de cadenas de sierra automática: ajuste preciso, fig. 61.

Con el tornillo (R) puede reducir o aumentar la cantidad de aceite.

En el mismo sentido horario se reduce la cantidad de aceite (-)

En el sentido antihorario, la cantidad de aceite aumenta (+)

Medidas de precaución durante el aserrado

No se coloque nunca directamente debajo de la rama que vaya a cortar. El riesgo de que la rama caiga inesperadamente sobre usted es muy grande. Por lo general, se recomienda aplicar la sierra de poda en un ángulo de 60° en relación con la rama.

Durante el procedimiento de corte, sujete el aparato firmemente con ambas manos y asegúrese de adoptar en todo momento una posición de equilibrio y segura.

- No intente nunca accionar la herramienta con una sola mano.

La pérdida de control sobre su herramienta podría causar lesiones graves o mortales. No trabaje nunca sobre una escalera, la rama de un árbol u otras superficies inseguras.

- No sierre las ramas gruesas con un solo corte, sino siempre en varios pasos.

- Para el aserrado, apoye la cadena de sierra en la rama.

- Ejerza una ligera presión para guiar el aparato, pero sin someter al motor a un esfuerzo excesivo.

Antes de proceder al aserrado, libere la zona de trabajo de ramas y maleza que pueda estar obstaculizando. Cree a continuación una zona de repliegue, apartado del lugar donde vayan a caerse las ramas cortadas, y retire allí todos los obstáculos. Mantenga la zona de trabajo libre y retire de inmediato las ramas cortadas. Cerciórese de su ubicación, la dirección del viento y el posible sentido de caída de las ramas. Esté preparado al rebote de las ramas que caigan al suelo. Coloque todas las demás herramientas y aparatos a una distancia segura de las ramas a cortar, pero sin estar en la zona de repliegue.

Compruebe en todo momento el estado del árbol.

Localice posible podredumbre y putrefacción en las raíces y ramas. Si están podridas por dentro, las mismas se pueden quebrar sorpresivamente y caer durante el aserrado.

Localice también ramas quebradas o muertas, que se suelten con la sacudida y se puedan caer sobre usted. En caso de ramas muy gruesas o pesadas, realice pri- mero un corte pequeño por debajo de la rama antes de que trabaje de arriba abajo, así evita una rotura.

Técnica de corte básica

Las ramas pesadas se quiebran fácilmente durante el aserrado, desprendiendo a la vez largas tiras de corteza del tronco, lo cual perjudica al árbol a posteriori. Con la siguiente técnica de corte será capaz de reducir en gran medida este riesgo:

- Sierre la rama primero a una distancia de unos 10 cm del tronco, en el lado inferior de la rama.

• Realice otro corte desde arriba a una distancia aproximada de unos 15 cm con respecto al tronco.

- Continúe serrando hasta que se rompa la rama. Ahora ya no existe el peligro de que se dañe la corteza del tronco.

- Finalmente, retire el muñón restante de la rama con un corte limpio desde arriba a lo largo del tronco.

- Para que los daños para el árbol sean los mínimos posibles, recomendamos que selle la zona de corte con resina del árbol.

Peligros por fuerzas reactivas

Las fuerzas reactivas se producen durante el funcionamiento de la cadena de sierra. En este caso, las fuerzas que se aplican en la madera, van contra el operario. Estas se producen cuando la cadena en funcionamiento entra en contacto con un objeto fijo, como una rama, o esta queda aprisionada. Estas fuerzas pueden provocar la pérdida del control, así como lesiones.

La comprensión de la formación de estas fuerzas le ayudará a evitar este segundo de susto y, por ende, la pérdida de control.

Esta sierra se ha diseñado de forma que los efectos de rebote no se hacen tan notorios como en otras sierras de cadena habituales.

No obstante, conserve en todo momento un agarre fuerte y una buena estabilidad para mantener, en caso de duda, el control sobre la herramienta.

Los efectos más frecuentes son:

• Rebote
• Retroceso
• Repliegue

Rebote

El rebote se produce si la cadena de sierra en funcionamiento contacta o se atasca en la parte superior del carril guía con un objeto duro.

La fuerza cortante de la cadena ejerce sobre la sierra una fuerza rotativa en dirección contraria al desplazamiento de la cadena. Esto provocará un movimiento ascendente del carril guía.

Prevención del rebote

La mejor protección consiste en evitar situaciones que provoquen retrocesos.

1. No deje de observar en ningún momento la posición del carril guía superior.

2. No permita nunca que esta zona entre en contacto con un objeto. No corte nada con ello. Sea especialmente cuidadoso cerca de vallas de alambre y al cortar ramas pequeñas y duras, pues la cadena se puede atascar fácilmente en estas situaciones.

3. Corte solo una rama de una vez.

Repliegue

El repliegue se produce si la cadena se atasca repentinamente en la parte inferior del carril, ya que queda obstruida o contacta con un cuerpo extraño dentro de la madera. La cadena empuja entonces la sierra hacia delante.

El repliegue ocurre a menudo si la cadena, al contactar con la madera, no marcha a velocidad máxima.

Prevención del repliegue

Sea consciente de las fuerzas y situaciones que pue- dan provocar el atascamiento de la cadena en la parte inferior del carril.

Comience siempre a cortar con la cadena funcionando a máxima velocidad.

Retroceso

El retroceso se produce si la cadena se atasca repen- tinamente en la parte superior del carril, ya que queda obstruida o contacta con un cuerpo extraño dentro de la madera. La cadena puede empujar entonces repen- tinamente la sierra contra el operario. Los retrocesos ocurren a menudo si se emplea para el corte la parte superior del carril.

Prevención del retroceso

Sea consciente de las fuerzas y situaciones que puedan provocar el atascamiento de la cadena en la parte superior del carril. No corte más de una rama de una sola vez. No incline el carril hacia un lado cuando la extraiga de una ranura de corte, pues la cadena podría quedarse atascada.

12. Limpieza

• Mantenga las asas limpias de aceite para poder mantenerla siempre de forma segura.
• Limpie el aparato en caso necesario con un paño húmedo y, en caso necesario, con un detergente suave. No utilice ningún producto de limpieza ni disolventes; estos podrían deteriorar las piezas de plástico del producto.
• En lo posible, mantenga los dispositivos de protección, las ranuras de aire y el cárter del motor libres de polvo y suciedad. Limpie el producto con un paño limpio o sóplelo con aire comprimido a baja presión.
• Recomendamos limpiar el producto directamente después del uso.

Atención:

• Antes de cada limpieza, desenchufe el conector de bujía de encendido.
• Para la limpieza del aparato no debe sumergirse este en agua ni en ningún otro líquido.
• Conserve el aparato en un lugar seguro y seco, y fuera del alcance de los niños.

13. Almacenamiento

Almacene el producto y sus accesorios en un lugar oscuro, seco y sin riesgo de heladas que no esté al alcance de los niños.

El rango de temperatura de almacenamiento es de 5 a 30 °C.

Conserve el producto en su embalaje original. Cubra el producto para protegerlo del polvo o de la humedad. Guarde el manual de instrucciones junto con el producto.

Precaución: Nunca guarde el aparato más de 30 días sin antes realizar las operaciones descritas a continuación:

Estiba del aparato

Si almacena el aparato durante más de 30 días, este debe estar preparado para ello. De lo contrario, el combustible residual en el carburador se evapora y deja un sedimento gomoso. Esto podría dificultar el arranque y ocasionar costosas reparaciones.

1 Levantar lentamente la tapa del depósito para dejar escapar la posible presión que exista en el depósito. Vacíe cuidadosamente el depósito. Vacíe el depósito solo al aire libre o en estancias con buena ventilación. Asegúrese de que ni el combustible ni el aceite sean vertidos a la tierra (protección del medio ambiente). Utilice una base adecuada.
2 Arranque el motor y déjelo en marcha hasta que el motor se detenga para vaciar el combustible del carburador.
3 Deje enfriar el motor (aprox. 5 minutos).
4 Retire la bujía de encendido.
5 Introduzca 1 cucharilla de aceite limpio para motores de 2 tiempos en la cámara de combustión. Tire varias veces despacio de la cuerda de arranque para recubrir los componentes internos. Vuelva a montar la bujía de encendido.

Nota: Almacene el aparato en un lugar seco, lejos de posibles fuentes de ignición, p. ej., horno, calentador de agua con gas, secadora de gas, etc.

Nueva puesta en funcionamiento

1 Retire la bujía de encendido.
2 Tire rápido de la cuerda de arranque para extraer el aceite sobrante de la cámara de combustión.
3 Limpie la bujía de encendido y preste atención a la distancia correcta entre electrodos en la bujía de encendido, o instale una bujía de encendido nueva con la distancia correcta entre electrodos.

4 Prepare el aparato para el funcionamiento.

14. Transporte

Si desea transportar el aparato, vacíe el depósito de gasolina tal y como se explica en el capítulo 8. Limpie la suciedad principal del aparato con una escobilla o un cepillo de mano.

Montar siempre una protección de transporte en todas las herramientas de corte. Fig. 1 (14a, 15a, 17a)

Para impedir posibles daños o lesiones, hay que asegurar el aparato para que no vuelque o se deslice durante el transporte en un vehículo.

15. Mantenimiento

ATENCIÓN: Usar siempre guantes de protección en todos los trabajos en herramientas de corte y alrededor de éstas.

En caso de no utilización, transporte o almacenamiento, se debe montar siempre una protección de transporte en todas las herramientas de corte. Fig. 1 (14a, 15a, 17a)

Apague siempre el motor y desenchufe el conector de bujía de encendido antes de realizar cualquier trabajo de mantenimiento o limpieza.

1. No rocíe el aparato con agua. Esto puede dañar el motor.
2. Limpie el aparato con un paño, un cepillo de mano, etc.
3. Utilice un paño húmedo para limpiar las piezas de plástico. No emplee detergentes, disolventes ni otros objetos afilados.
4. Por razones técnicas, durante el trabajo la hierba mojada y la maleza se enredan alrededor del eje motriz situado debajo del protector de corte. Retírelas, de lo contrario se sobrecalentará el motor por una fricción demasiado alta. Fig. 45

Controles regulares

Tenga en cuenta que las indicaciones siguientes se refieren a un uso normal.

En determinadas circunstancias (tiempo de trabajo prolongado, alta concentración de polvo, etc.) los intervalos indicados deberán acortarse convenientemente.

- Antes de iniciar los trabajos, tras el llenado del depósito, tras un impacto o una caída: Compruebe que las herramientas de corte estén bien apretadas y efectuar una inspección visual general en busca de fisuras o daños. Cambie de inmediato cualquier herramienta de corte dañada o sin filo, incluso si se advierten unas grietas finas mínimas.

Afilar las herramientas de corte (también cuando sea preciso).

• Comprobación semanal:
  Lubricación de engranaje (también cuando sea preciso).
• En caso necesario:
  Reapriete los tornillos de fijación y las tuercas que estén accesibles. Evitará un desgaste excesivo y daños en el aparato si cumple las especificaciones de estas instrucciones de uso.

Sustituir la bobina de hilo / hilo de corte

Figs. 31-36

1. Retire la tapa de la bobina pulsando con fuerza las bridas de sujeción de la bobina de hilo (5).
2. Retire la bobina con los restos de hilo y el muelle de compresión.
3. Retire la bobina usada.
4. Tome la nueva bobina de hilo y extraiga, respectivamente, 10 cm de ambos hilos.
5. Coloque ahora la bobina de hilo (5) sobre el mue- lle cónico y guíe cada uno de los hilos por los oja- les de la carcasa de la bobina de hilo.
6. Coloque ahora la tapa de la bobina sobre la nueva bobina de hilo. Gírela de manera que las escota-duras de la tapa de la bobina coincidan con los ojales de la carcasa de la bobina de hilo.
7. Ahora presione la tapa de la bobina junto con la bobina de hilo en la carcasa del hilo hasta que encaje en su sitio.
8. La cuchilla (A) del protector de corte (18) acortará el hilo de corte a la longitud adecuada en cuanto la máquina vuelva a estar en funcionamiento.

Afilado de la cuchilla limitadora, fig. 25 A

La cuchilla de corte va quedando roma con el paso del tiempo.

• Cuando esto ocurra, afloje los tornillos con los que va sujeta la cuchilla de corte en la cubierta protectora.
• Sujete la cuchilla en un tornillo de banco.
• Afile el filo de la cuchilla con una lima plana y preste atención en conservar el ángulo del filo de corte.
• Importante Monte de nuevo la cuchilla de corte.

Sustituya o afile la hoja de cuchilla al final de cada temporada de siega o según las necesidades.

Afilado de la cuchilla de corte (17)

Si la cuchilla está ligeramente desafilada, puede afilarla usted mismo.

• Sujete la cuchilla en un tornillo de banco.
• Afile las 3 hojas de la cuchilla con una lima plana y asegúrese de conservar el ángulo del filo de corte. (\~25°) Efectúe el limado en un solo sentido.
• Sustituya la hoja de cuchilla como muy tarde tras cinco afilados.

Renueve la cuchilla en caso de fuerte desgaste o desportillarse esta.

Unas cuchillas no equilibradas hacen que la desbrozadora vibre con fuerza: peligro de lesión.

Lubricación del engranaje cónico, desbrozadora

Fig. 8 (O)

Emplee grasa basada en litio. Retire el tornillo e introduzca la grasa, gire a mano el vástago hasta que salga la grasa; a continuación, introduzca de nuevo el tornillo.

Atención: Rellene solo un poco grasa. No sobrellene.

Sustituir y limpiar la bujía de encendido.

Figs. 37-38

Compruebe como mínimo una vez al año o en caso de un recurrente arranque defectuoso la distancia entre electrodos de la bujía de encendido.

La distancia correcta entre el electrodo central y el electrodo de masa es de 0,63 mm/0,25".

• Espere a que el motor se haya enfriado por completo.
• Extraiga el capuchón de la bujía de encendido y desenrosque la bujía de encendido con la llave de bujías de encendido suministrada.
• En caso de desgaste excesivo de los electrodos o de solidificación, se debe sustituir la bujía de encendido por otra del mismo tipo.
• Una fuerte solidificación de la bujía de encendido puede ser a consecuencia de: Una proporción muy alta de aceite en la mezcla de gasolina, una mala calidad del aceite, una mezcla de gasolina caducada o un filtro de aire obstruido.
• Enrosque la bujía de encendido a mano completamente dentro de la rosca. Evite a la vez el ladeo de la bujía de encendido.
• Apriete la bujía de encendido con la llave de bujías de encendido suministrada.
• Si se emplea una llave dinamométrica, el par de apriete es de 12-15 Nm.
• Conecte correctamente el conector de la bujía de encendido a la bujía de encendido.

Limpiar el filtro de aire. Figs. 39-42

Los filtros de aire contaminados reducen la potencia del motor debido a una menor alimentación de aire hacia el carburador. El polvo y el polen taponan los poros del filtro de espuma. Por lo tanto, es indispensable realizar verificaciones regulares.

• Afloje la cubierta del filtro de aire y retire el elemento del filtro de espuma.
• Vuelva a colocar la cubierta del filtro de aire para que no caiga nada dentro del canal de aire.
• Lave el elemento del filtro con agua jabonosa tibia, enjuáguelo y déjelo secar al aire.

Atención: Nunca limpie los filtros de aire con gasolina o con disolventes inflamables.

A fin de prolongar la vida útil del motor, deberá sustituirse de inmediato un filtro de aire dañado.

Advertencia

No deje el motor nunca en marcha si no se ha colocado el elemento del filtro de aire.

Cuidado del carril guía

Gire el carril cada vez que haya afilado o sustituido la cadena. De este modo, evitará el desgaste unilateral del carril; en especial, en la punta y el lado inferior.

1 = la abertura para la entrada de aceite
2 = el canal de aceite
3 = la ranura de rodadura del carril

Mantenimiento y afilado de la cadena de sierra

La cadena afilada correctamente:

Una cadena afilada correctamente penetra sin esfuerzo en la madera y requiere a la vez muy poca presión. No trabaje con una cadena de sierra roma o dañada. Esta circunstancia hace aumentar el esfuerzo físico, incrementa las sacudidas y provoca resultados insatisfactorios, así como un mayor desgaste.

- Limpie la cadena.

- Compruebe la existencia de roturas en los eslabones y de remaches dañados.

- Sustituya las piezas dañadas y desgastadas de la cadena por piezas de repuesto adecuadas, que puede limar para que tengan la forma y el tamaño de las piezas originales si es necesario.

- El afilado de una cadena solo deben realizarlo usuarios experimentados.

Tenga en cuenta los ángulos y medidas especificados más abajo. Si la cadena de sierra no está afilada correctamente o el calibre de profundidad es muy pequeño, existe un mayor riesgo de que se produzca un rebote y, por ende, lesiones. La cadena de sierra no se puede fijar en el carril guía. Por lo tanto, lo mejor es retirar la cadena del carril y afilarla a continuación.

- Elija una herramienta de afilado adecuada para el paso de la cadena.

El paso de la cadena (p. ej., 3/8") viene marcado en el calibre de profundidad de cada cuchilla.

Para las cadenas de sierra, emplee únicamente limas especiales.

Otras limas no cuentan con la forma correcta ni el filo adecuado.

Elija el diámetro de la lima según el paso de la cadena. En cualquier caso, tenga en cuenta los siguientes ángulos al afilar las cuchillas de la cadena.

A B

A = ángulo de limado

B = ángulo de la placa lateral

Asimismo, todas las cuchillas deben cumplir este ángulo. En caso de ángulos irregulares, la cadena funcionará de forma irregular, se desgastará con rapidez y se romperá prematuramente.

Puesto que estos requisitos únicamente se pueden cumplir si se ejerce una práctica regular:

- Utilice un portalimas.

Para afilar la cadena de sierra, se debe colocar a mano un portalimas. En él vienen marcados los ángulos correctos de limado.

• Sujete la lima en un plano horizontal (en un ángulo correcto en relación con el carril guía) y lime siguiendo la marca del ángulo sobre el portalimas. Apoye el portalimas en la placa superior y el calibre de profundidad.
• Lime la cuchilla siempre de dentro afuera.
• La lima afila solo con un movimiento hacia delante. Levántela al moverla hacia atrás.
• No toque con la lima las cintas de sujeción ni los eslabones dinámicos.
• Continúe girando homogéneamente la lima para evitar un desgaste innecesario.
• Emplee un trozo de madera dura para retirar la rebaba de los filos de corte.

Todas las cuchillas deben tener la misma longitud; de lo contrario, no son igual de altas.

De este modo, la cadena marcha de forma irregular, aumentando el peligro de que se rompa esta.

Lubricación del engranaje, podadora de pértiga Lubrique el engranaje cada 10-20 horas de servicio.

1. Coloque la pistola de engrasar en el engrasador, fig. 54 (Q).

2. Bombee un poco de grasa en su interior. Atención: Rellene solo un poco grasa. No sobrellene.

Compruebe si existen defectos visibles en el cortasetos, como por ejemplo:

• Sujeciones sueltas.
• Componentes desgastados o dañados.
• Un dispositivo de corte deformado, roto o dañado.
• Las cubiertas o dispositivos de protección están intactos y bien montados.
• Desgaste, sobre todo si el dispositivo de corte tiene juego de deslizamiento.

Cambie de inmediato cualquier herramienta de corte dañada o sin filo, incluso si se advierten unos daños mínimos.

Lubricación del engranaje, cortasetos Lubrique el engranaje cada 10-20 horas de servicio.

1. Coloque la pistola de engrasar en el engrasador, fig. 48 (P).

2. Bombee un poco de grasa en su interior. Atención: Rellene solo un poco grasa. No sobrellene.

Lubrique el dispositivo de corte y el dispositivo de regulación angular con aceite lubricante no perjudicial para el medio ambiente.

Ajuste del número de revoluciones en régimen de marcha al ralentí, fig. 62

Si el dispositivo de corte sigue en movimiento cuando el motor está al ralentí, debe corregir las revoluciones en régimen de marcha al ralentí.

1. Deje que el motor caliente durante 3-5 minutos (evite revoluciones altas).
2. Gire el tornillo de ajuste (S):
   hacia la derecha:
   -- Aumenta el número de revoluciones en régimen de marcha al ralentí (+)
   hacia la izquierda:
   -- Se reduce el número de revoluciones en régimen de marcha al ralentí (–)

El número de revoluciones en régimen de marcha al ralentí es de 3000 rpm.

Contacte con el fabricante si, a pesar de este ajuste, el dispositivo de corte se sigue moviendo cuando el motor está al ralentí. No continúe trabajando con el aparato bajo ningún concepto.

El usuario será responsable de cualquier daño que se produzca por no cumplir las indicaciones de estas instrucciones de uso.

Esto rige también para modificaciones no autorizadas en el aparato, el uso de piezas de recambio, piezas adosadas, herramientas de trabajo no autorizados, aplicaciones ajenas o no previstas, daños indirectos por el uso de componentes defectuosos.

16. Reparación y pedido de piezas de repuesto

Tras la reparación o el mantenimiento, asegúrese de que todas las piezas de seguridad técnica estén colocadas y se encuentran en estado óptimo. Las piezas que conllevan peligros de lesión deben estar inaccesibles a otras personas y a los niños.

Atención: Según la ley de responsabilidad de los productos, no se asume ninguna responsabilidad por daños ocasionados por reparaciones no profesionales o por no utilizar piezas de repuesto originales.

Asigne a un servicio de atención al cliente o a un profesional autorizado. Esto también es válido para las piezas de accesorios.

Encontrará las piezas de repuesto y los accesorios en nuestro centro de servicio. Para ello, escanee el código QR que aparece en la portada.

Indicación importante si es necesaria una reparación:

Si necesita devolver el producto para su reparación, tenga en cuenta que, por motivos de seguridad, debe enviarlo a la estación de servicio técnico libre de aceite y combustible.

16.1 Pedido de piezas de repuesto

Al efectuar el pedido de piezas de repuesto, deben incluirse las siguientes indicaciones:

• Designación del modelo
• Número de artículo
• Datos de la placa de características

Piezas de repuesto / accesorios

Para los accesorios de corte enumerados aquí, siempre se puede emplear el dispositivo de protección suministrado con la máquina.

Cortabordes de césped / desbrozadora:

N.º de artículo:

Bobina de hilo ∅ 450 7910700707 Cuchilla de 3 dientes ∅ 255 × 1,4 7910700702

Protección de transporte de cuchilla de 3 dientes 3904801065

Cuchilla de 4 dientes ∅ 255 × 1,5 7910700705

Protección de transporte de cuchilla de 4 dientes 3904801066

Cuchilla de 8 dientes ∅ 255 × 1,5 7910700711

Protección de transporte de cuchilla de 8 dientes 3904801066

Pantalla protectora de cortabordes de césped 3904803034

Podadora de pértiga:

Cadena de sierra Oregon 91PJ040X 7910700704

Carril guía Oregon 100SDEA318 3904801037

Cadena de sierra 3/8.50-39 7910100732

Carril guía AL10-39-507P 7910100731

Protección de transporte de cadena 3904801039

Prolongación de podadora de pértiga 7910700710

Cortasetos:

Cuchilla para cortasetos de 400 mm 7910700703

Protección de transporte de cuchilla de 400 mm 3904801043

16.2 Información sobre el servicio técnico

Hay que tener en cuenta que los siguientes componentes de este producto están sometidos a desgaste natural o por el uso o que se requieren los siguientes materiales de uso único.

Piezas de desgaste*: Bobina de hilo, correa trapezoidal, aceite de motor, bujía de encendido, filtro de aire, cuchilla, cadena de sierra

* No incluidas obligatoriamente en el volumen de suministro.

Piezas de desgaste

Algunos componentes están sometidos a un desgaste normal incluso durante el uso adecuado.

Estos, según el tipo y uso, se deberán sustituir con regularidad. Entre estos componentes se encuentran, entre otros, la herramienta de corte y el plato de sujeción.

Advertencia Utilice siempre piezas de recambio y accesorios originales del fabricante. De lo contrario, puede disminuir el rendimiento, se pueden producir lesiones y la garantía puede perder su validez.

17. Eliminación y reciclaje

Notas sobre el embalaje

Los materiales de embalaje son reciclables. Deseche los embalajes de forma respetuosa con el medio ambiente.

Notas sobre la Ley alemana de Aparatos Eléctricos y Electrónicos (ElektroG, por sus siglas en alemán)

Los residuos de equipos eléctricos y electrónicos no forman parte de la basura doméstica, sino que deben recogerse o eliminarse por separado.

• Antes de la entrega, deben retirarse, libres de daños, las baterías usadas o las baterías recargables que no vengan instaladas de manera permanente en el aparato usado. Su eliminación está regulada por la ley alemana de baterías.

• Los propietarios o usuarios de aparatos eléctricos y electrónicos están legalmente obligados a devolverlas después de su uso.

• El usuario final es responsable de eliminar sus datos personales en el aparato usado que se va a desechar.

• El símbolo del contenedor con ruedas tachado significa que los aparatos eléctricos y electrónicos no deben desecharse junto con la basura doméstica.

• Los residuos de aparatos eléctricos y electrónicos se pueden entregar de forma gratuita en los siguientes lugares:

• Puntos públicos de eliminación o recogida (p. ej., obras públicas municipales).

• Puntos de venta de dispositivos electrónicos (físicos y en línea), siempre que los distribuidores comerciales estén obligados a retirarlos o los ofrezcan voluntariamente.
• Puede entregar hasta tres aparatos eléctricos usados por tipo de aparato, con una longitud máxima de canto de 25 cm, de forma gratuita sin necesidad de adquirir previamente un aparato nuevo del fabricante o bien llevarlos a otro punto de recogida autorizado en su zona.

• En el correspondiente servicio de atención al cliente podrá encontrar condiciones de devolución adicionales de los fabricantes y distribuidores.

• Si el fabricante entrega un aparato eléctrico nuevo a un domicilio particular, el fabricante puede encargarse de que el aparato eléctrico usado sea recogido de forma gratuita a petición del usuario final. Para ello, póngase en contacto con el servicio de atención al cliente del fabricante.

• Estas declaraciones solo se aplican a los aparatos instalados y vendidos en los países de la Unión Europea y sujetos a la Directiva Europea 2012/19/UE. En países fuera de la Unión Europea, se pueden aplicar diferentes regulaciones a la eliminación de residuos de equipos eléctricos y electrónicos.

En su ayuntamiento o administración municipal podrá obtener información sobre las distintas opciones de eliminación de un aparato fuera de uso.

Combustibles y aceites

• Antes de desechar el aparato, se deben vaciar el depósito de combustible y el depósito de aceite del motor.
• El combustible y el aceite de motor no deben tirarse a la basura ni a los desagües domésticos, sino que deben recogerse y eliminarse por separado.
• Los depósitos de aceite y combustible vacíos deben desecharse de forma respetuosa con el medio ambiente.

18. Solución de averías

La tabla siguiente indica síntomas de fallo y describe cómo se pueden solucionar si su producto no funciona correctamente. Si no es capaz de localizar y eliminar así el problema, póngase en contacto con su taller de servicio.

Avería Posible causa Solución
El aparato no arranca	Filtro de aire sucioFiltro de combustible obstruidoFalta de alimentación de combustibleHay un fallo en el conducto de combustibleEl dispositivo de arranque está defectuosoEl motor está ahogadoEl conector de la bujía de encendido no está enchufadoNo hay chispas de encendidoMotor averiadoEl carburador está defectuoso	Limpie o reemplace el filtro de aireLimpie o renueve el filtro de combustibleReponer combustibleObservar si el conducto de combustible está doblado o dañadoPóngase en contacto con el centro de servicioRetire, limpie y seque la bujía de encendido; tire a continuación varias veces del cable del arrancador; monte de nuevo la bujía de encendidoCompruebe el asiento correcto del conector de bujía de encendidoLimpie o sustituya la bujía de encendidoCompruebe el cable de encendido en busca de dañosPóngase en contacto con el centro de servicioPóngase en contacto con el centro de servicio
El aparato arranca y se ahoga	Ajuste incorrecto del carburador (número de revoluciones en régimen de marcha al ralentí)	Póngase en contacto con el centro de servicio
Motor arranca, pero la herramienta de corte se queda parada	Herramienta de corte bloqueadaFallo interno (eje motriz, engranaje)El embrague está defectuoso	Apague el motor y retire el objetoPóngase en contacto con el centro de servicioPóngase en contacto con el centro de servicio
El aparato trabaja con interrupciones (funciona a trompicones)	El carburador está mal ajustadoLa bujía de encendido está tiznada de hollínInterruptor de conexión/ desconexión averiado	Póngase en contacto con el centro de servicioLimpie o sustituya la bujía de encendidoPóngase en contacto con el centro de servicio
Formación de humo	Mezcla de combustible incorrectaEl carburador está mal ajustado	Emplee una mezcla de ciclo de dos tiempos en una proporción de mezcla de 40:1Póngase en contacto con el centro de servicio
El aparato no trabaja a su máxima potencia	La máquina está sobrecargadaEl filtro de aire está sucioEl carburador está mal ajustadoEl silenciador está obstruido	No empujar con fuerza durante el desbroce/recorteLimpiar o reemplazar el filtro de airePóngase en contacto con el centro de servicioComprobar el tubo de escape
La desbrozadora no trabaja a su máxima potencia	Cuchilla de corte roma o dañadaEl material cortado es muy alto (sobrecarga del aparato)	Afile o reemplace la cuchilla de corteCorte la hierba escalonadamente
El cortacésped no trabaja a su máxima potencia	El hilo de corte es demasiado corto o está dañadoEl aparato está sometido a un esfuerzo demasiado grande, pues la hierba es demasiado alta	Extienda o sustituya el hiloCorte la hierba escalonadamente
El hilo de corte no se extiende Bobina de hilo vacía Cambie la bobina de hilo
La podadora de pértiga no asierra, da tirones o vibra	Tensión de la cadena demasiado altaCadena desafiladaCadena montada de modo incorrectoCadena desgastada	Comprobar y ajustar la tensión de la cadenaHacer afilar la cadena o cambiarlaVolver a montar la cadenaSustituir la cadena
La cadena de sierra se calienta o la lubricación de cadenas de sierra no funciona	No hay aceite en el depósitoEl conducto de entrada de aceite está obstruidoTensión de la cadena demasiado altaCadena desafilada	Rellenar con aceiteLimpie el conducto de entrada de aceiteAjustar la tensión de la cadenaHacer afilar la cadena o cambiarla

Procedimento de mistura: 40 partes de gasolina para 1 parte de óleo

Exemplo:

1 l de gasolina : 0,025 l de óleo de motor de 2 tempos

5 l de gasolina : 0,125 l de óleo de motor de 2 tempos

- Fixar a cabeça de corte de nylon.

- Nunca substitua o fio de plástico por um arame metálico - perigo de ferimentos!

Mecanismo automático do fio de corte (fig. 44)

Técnica de corte básica

Los defectos evidentes deberán ser notificados dentro de 8 días después de haber recibido la mercancía, de lo contrario el comprador pierde todos los derechos sobre tales defectos. Garantizamos nuestras máquinas en caso de manipulación correcta durante el plazo de garantía legal a partir de la entrega. Sustituiremos gratuitamente toda pieza de la máquina que dentro de este plazo se torne inútil a causa de fallas de material o de fabricación. Las piezas que no son fabricadas por nosotros mismos serán garantizadas hasta el punto que nos corresponda garantía del suministrador anterior. Los costes por la colocación de piezas nuevas recaen sobre el comprador. Están excluidos derechos por modificaciones, aminoraciones y otros derechos de indemnización por daños y perjuicios.

Garantia PT
