MFH53004BP - Utensili multifunzione SCHEPPACH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Utensile multifunzione termico
Marca	Scheppach
Modello	MFH53004BP
Cilindrata del motore	51,7 cm³
Potenza nominale motore	1,45 kW
Tipo di motore	Motore a 2 tempi, raffreddamento ad aria
Regime al minimo	3000 ±300 min⁻¹
Capacità del serbatoio benzina	920 cm³
Capacità del serbatoio olio catena	125 cm³
Rapporto miscela benzina/olio	40:1
Diametro di taglio (tagliabordi)	450 mm
Diametro di taglio (decespugliatore)	255 mm
Lunghezza di taglio (tagliasiepi)	400 mm
Lunghezza di taglio (potatore)	254 mm
Regime max. (tagliabordi)	6900 min⁻¹
Regime max. (decespugliatore)	7500 min⁻¹
Regime min. (potatore)	4200 min⁻¹
Livello di potenza sonora LWA	115,2 dB
Livello di pressione sonora LpA	97,3 dB
Peso (con tagliabordi)	11,98 kg
Peso (con decespugliatore)	11,88 kg
Peso (con asta potatrice)	12,53 kg
Peso (con tagliasiepi)	13,20 kg
Emissione di CO₂	1059,5 g/kWh
Alimentazione	Benzina (miscela 2 tempi)
Materiale della lama	Acciaio
Passo della catena della motosega	3/8"
Lunghezza della barra guida	300 mm
Vibrazione (tagliabordi anteriore)	6,67 m/s²
Vibrazione (decespugliatore posteriore)	7,14 m/s²

Domande frequenti - MFH53004BP SCHEPPACH

Come avviare l'apparecchio?

Assicurarsi che l'apparecchio sia montato e che il serbatoio contenga la miscela. Portare l'interruttore su ON, attivare lo starter manuale, premere 5 volte la pompa di carburante, quindi tirare il cavo di avviamento 3-5 volte. Una volta avviato, riportare lo starter in posizione di lavoro e azionare la leva dell'acceleratore. Non avviare mai senza utensile da taglio montato.

Quale miscela benzina/olio usare?

Utilizzare una miscela di benzina senza piombo e olio motore 2 tempi in un rapporto di 40:1 (40 volumi di benzina per 1 volume di olio). Esempio: 1 L di benzina con 25 mL di olio (0,025 L). Non usare olio per motori 4 tempi o olio 2 tempi raffreddato ad acqua.

Come regolare la tensione della catena della motosega?

Allentare la vite di fissaggio del coperchio della ruota dentata. Girare la vite di regolazione della tensione: in senso orario aumentare la tensione, in senso antiorario diminuire. La tensione è corretta quando la catena può essere sollevata di circa 2 mm al centro della barra. Riavvitare il fissaggio. Controllare ogni 10 minuti durante l'uso.

Come sostituire il filo di taglio del tagliabordi?

Spegnere il motore e scollegare la candela. Premere sulle alette di fermo per rimuovere il coperchio della bobina. Sostituire la bobina usata con una nuova tirando entrambi i fili per 10 cm. Guidare i fili negli occhielli, rimettere il coperchio e agganciarlo. La lama della protezione taglierà il filo alla lunghezza corretta all'avviamento.

Come affilare la lama del decespugliatore?

Fissare la lama in una morsa. Usare una lima piatta per affilare i 3 taglienti mantenendo un angolo di circa 25°. Limare in un solo senso. Sostituire la lama dopo cinque affilature o in caso di usura pronunciata. Una lama sbilanciata provoca vibrazioni pericolose.

Quali sono le istruzioni di sicurezza essenziali?

Indossare sempre occhiali di protezione, protezioni per l'udito, guanti e scarpe chiuse. Tenere persone e animali ad almeno 15 m. Non fumare durante il rifornimento. Spegnere il motore prima di qualsiasi manutenzione. Usare un casco per la potatura. Non toccare lo scarico caldo.

Come mantenere il filtro dell'aria?

Allentare il coperchio del filtro dell'aria e rimuovere l'elemento in schiuma. Lavarlo con acqua saponata calda, risciacquare e asciugare all'aria. Non pulire mai con benzina o solventi infiammabili. Sostituire il filtro se danneggiato. Non far mai funzionare il motore senza filtro dell'aria.

Come lubrificare la catena della motosega?

Il serbatoio dell'olio catena (capacità 125 cm³) alimenta automaticamente la catena. Riempirlo con olio per catena commerciale. Per regolare la portata, usare la vite (R): girare in senso orario per diminuire, antiorario per aumentare. Un filo d'olio deve essere visibile sulla catena durante il funzionamento.

Cosa fare se l'apparecchio non si avvia?

Controllare nell'ordine: il filtro dell'aria (pulirlo), il filtro del carburante, l'alimentazione del carburante, la candela di accensione (pulirla o sostituirla), il connettore della candela. Se il motore è allagato, rimuovere la candela, asciugarla, tirare più volte il cavo di avviamento senza candela, poi reinserirla. Consultare il servizio di assistenza se il problema persiste.

Come riporre l'apparecchio per un lungo periodo?

Svuotare il serbatoio della benzina. Avviare il motore e lasciarlo girare fino all'arresto per eliminare il carburante dal carburatore. Lasciare raffreddare, rimuovere la candela, versare un cucchiaino di olio 2 tempi nel cilindro e tirare delicatamente il cavo di avviamento per lubrificare. Reinserire la candela e riporre l'apparecchio in un luogo asciutto, al riparo dal gelo.

MANUALE UTENTE MFH53004BP SCHEPPACH

Spiegazione dei simboli sul prodotto

L'utilizzo di simboli in questo manuale serve ad attirare la vostra attenzione sui possibili rischi. I simboli di sicurezza e le spiegazioni che li accompagnano devono essere perfettamente compresi. Le avvertenze in quanto tali non eliminano i rischi e non possono sostituire le misure atte a prevenire gli infortuni.

	Avviso - Per ridurre il rischio di lesioni, leggere le istruzioni per l'uso.
	Attenzione! La benzina è facilmente infiammabile. Evitare di fumare e la presenza di fiamme o scintille libere vicino al carburante.
	Avviso! In caso di mancata osservanza, possibile pericolo di morte, pericolo di lesioni o danni all'attrezzo.
	Attenzione: pericolo di lesioni!Non toccare con mani e piedi le lame con motore in funzione.
	Tenere ad una distanza di 15m dal decespugliatore bambini, terzi e assistenti!
	Attenzione: non utilizzare lame per sega o utensili da taglio metallici composti da più elementi!
	Utilizzare elmetto di sicurezza, otoprotettori e occhiali protettivi!
	Indossare calzature robuste e guanti da lavoro!
	Attenzione! Lo scarico e altre parti del motore diventano molto caldi durante il funzionamento; non toccarli!
	Simbolo per "Rapporto di miscela benzina/olio" da riempire sul coperchio del serbatoio.
	Attenzione! Pericolo di lesioni dovuto alla proiezione di oggetti verso l'esterno.
	Il prodotto è conforme alle direttive europee in vigore.
	Il prodotto è conforme alle direttive serbe in vigore.
	Attenzione ai contraccolpi!
	Attenzione ai cavi elettrici! Mantenersi a una distanza di almeno 10m.
	Tagliaerba: Diametro di taglio 450 mm, numero di giri max. 6900 min ^-1
	Tosasiepi: Lunghezza di taglio max. 400 mm, numero di giri motore min. 4200 min ^-1
	Decespugliatore: Diametro di taglio 255 mm, numero di giri max. 7500 min ^-1
	Potatrice ad asta: Lunghezza di taglio max. 254 mm, numero di giri motore min. 4200 min ^-1
	Livello di potenza acustica garantito
	Capacità del serbatoio

Indice:

Pagina:

1. Introduzione 85
2. Descrizione del prodotto (Fig. 1) 85
3. Contenuto della fornitura 85
4. Impiego conforme alla destinazione d'uso....86
5. Indicazioni di sicurezza generali 86
6. Rischi residui 88
7. Dati tecnici 89
8. Disimballaggio 90
9. Prima della messa in funzione 91
10. Montaggio e utilizzo....91
11. Istruzioni di lavoro....94
12. Pulizia....97
13. Stoccaggio 98
14. Trasporto....98
15. Manutenzione 98
16. Riparazione e ordine dei pezzi di ricambio 102
17. Smaltimento e riciclaggio .... 103
18. Risoluzione dei guasti.... 104
19. Dichiarazione di conformità.... 181

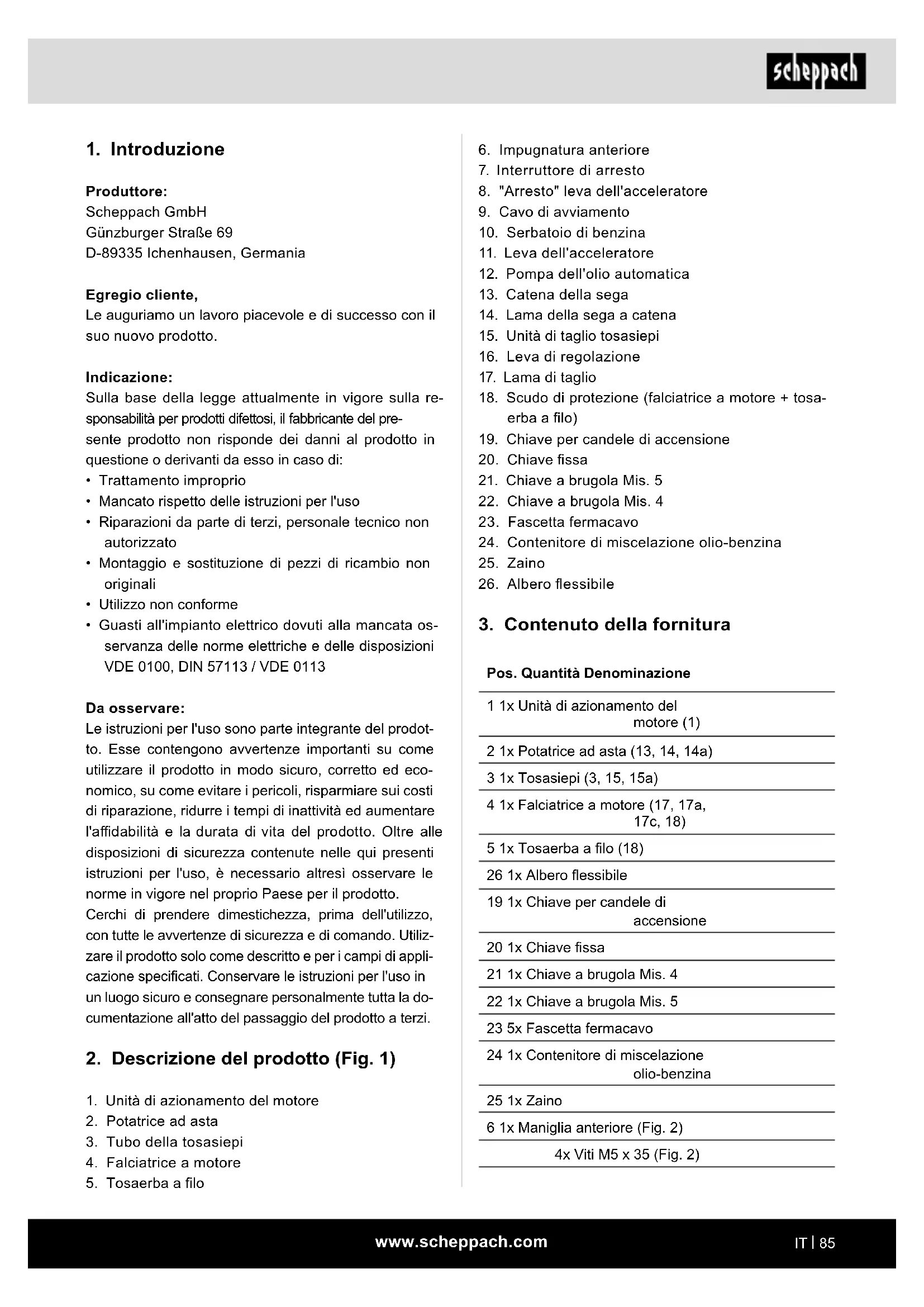

1. Introduzione

Produttore:

Scheppach GmbH

Le auguriamo un lavoro piacevole e di successo con il suo nuovo prodotto.

Indicazione:

Sulla base della legge attualmente in vigore sulla responsabilità per prodotti difettosi, il fabbricante del presente prodotto non risponde dei danni al prodotto in questione o derivanti da esso in caso di:

• Trattamento improprio
  • Mancato rispetto delle istruzioni per l'uso
• Riparazioni da parte di terzi, personale tecnico non autorizzato
• Montaggio e sostituzione di pezzi di ricambio non originali
• Utilizzo non conforme
• Guasti all'impianto elettrico dovuti alla mancata osservanza delle norme elettriche e delle disposizioni VDE 0100, DIN 57113 / VDE 0113

Da osservare:

Le istruzioni per l'uso sono parte integrante del prodotto. Esse contengono avvertenze importanti su come utilizzare il prodotto in modo sicuro, corretto ed economico, su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività ed aumentare l'affidabilità e la durata di vita del prodotto. Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per il prodotto.

Cerchi di prendere dimestichezza, prima dell'utilizzo, con tutte le avvertenze di sicurezza e di comando. Utilizzare il prodotto solo come descritto e per i campi di applicazione specificati. Conservare le istruzioni per l'uso in un luogo sicuro e consegnare personalmente tutta la documentazione all'atto del passaggio del prodotto a terzi.

2. Descrizione del prodotto (Fig. 1)

1. Unità di azionamento del motore
2. Potatrice ad asta
3. Tubo della tosasiepi
4. Falciatrice a motore

5. Tosaerba a filo

6. Impugnatura anteriore

7. Interruttore di arresto
8. "Arresto" leva dell'acceleratore
9. Cavo di avviamento
10. Serbatoio di benzina
11. Leva dell'acceleratore
12. Pompa dell'olio automatica
13. Catena della sega
14. Lama della sega a catena
15. Unità di taglio tosasiepi
16. Leva di regolazione
17. Lama di taglio
18. Chiave per candele di accensione
19. Chiave fissa
20. Chiave a brugola Mis. 5
21. Chiave a brugola Mis. 4
22. Fascetta fermacavo
23. Zaino

24. Albero flessibile

25. Scudo di protezione (falciatrice a motore + tosa-erba a filo)

26. Contenitore di miscelazione olio-benzina

3. Contenuto della fornitura

Pos. Quantità Denominazione

1 1x Unità di azionamento del motore (1)

2 1x Potatrice ad asta (13, 14, 14a)

3 1x Tosasiepi (3, 15, 15a)

4 1x Falciatrice a motore (17, 17a, 17c, 18)

5 1x Tosaerba a filo (18)

26 1x Albero flessibile

19 1x Chiave per candele di accensione

20 1x Chiave fissa

21 1x Chiave a brugola Mis. 4

22 1x Chiave a brugola Mis. 5

23 5x Fascetta fermacavo

24 1x Contenitore di miscelazione olio-benzina

25 1x Zaino

6 1x Maniglia anteriore (Fig. 2)

4x Viti M5 x 35 (Fig. 2)

1x Coperchio (Fig. 2)

4x Dadi M5 (Fig. 2)

4. Impiego conforme alla destinazione d'uso

La falciatrice a motore (uso della lama di taglio) è adatta al taglio di sterpaglia leggera, erbacce persistenti e sottobosco.

La tosaerba a filo (uso della bobina di filo con filo di taglio) si adatta al taglio di prati, manti erbosi ed er-bacce sottili.

Il tosasiepi è adatto soltanto per tagliare siepi, cespugli e arbusti.

La potatrice ad asta è concepita per i lavori di sfoltimento degli alberi. Non è idonea per più importanti lavori di segatura e per l'abbattimento di alberi, né per segare materiali diversi dal legno.

Il rispetto delle istruzioni per l'uso del produttore in allegato rappresenta un requisito fondamentale per l'uso corretto dell'apparecchio. Ogni utilizzo diverso, non espressamente consentito nelle presenti istruzioni, può comportare danni allo strumento e gravi pericoli per l'utilizzatore. Osservare imperativamente i vincoli imposti dagli avvertimenti di sicurezza.

Si prega di osservare che i nostri apparecchi non sono destinati a un uso commerciale, artigianale o industriale. Non ci si assume alcuna responsabilità se l'apparecchio è impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.

Attenzione! Per evitare possibili pericoli fisici per l'utilizzatore, lo strumento multifunzione a benzina non deve essere utilizzato per le seguenti operazioni: per la pulizia di marciapiedi e come trinciatrice per la fran-tumazione di sezioni di alberi e siepi. Inoltre lo stru- mento multifunzione a benzina non deve essere usa-to per il livellamento di rialzi nel terreno, come ad es. mucchi di terra. Per motivi di sicurezza, lo strumento multifunzione a benzina non deve essere utilizzato co-me gruppo di azionamento per altri strumenti di lavoro e kit di lavoro di qualsiasi genere.

Utilizzare lo strumento multifunzione a benzina solo in modo conforme all'uso previsto. Un uso diverso o che oltrepassi quello previsto è da considerarsi non conforme. L'utente/l'operatore, e non il produttore, è unico responsabile dei danni o di qualsiasi tipo di lesione derivante.

Chi non deve utilizzare l'apparecchio:

Persone che non abbiano dimestichezza con le istruzioni per l'uso, bambini di età inferiore a 16 anni, non-ché persone sotto l'effetto di alcool, droghe o farmaci, stanche o ammalate.

5. Indicazioni di sicurezza generali

△ AVVISO Leggere tutte le indicazioni di sicurezza e le istruzioni, le illustrazioni e i dati tecnici dei quali è dotato questo prodotto.

L'inosservanza delle seguenti istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le indicazioni di sicurezza e le istruzioni per ulteriore consultazione.

Istruzioni di sicurezza

Per il trasporto di dispositivi

- Spegnere sempre il motore all'atto del trasporto.

- Non trasportare, né caricare mai un dispositivo a motore con attrezzo da taglio in movimento.

- Trasportare il dispositivo a motore solo assumendo una corretta posizione di lavoro:

dispositivo a motore sulle spalle, mano sinistra sull'impugnatura anteriore e mano destra su quella di comando (questo vale anche per i mancini). Attrezzo da taglio abbassato vicino al pavimento.

- Per evitare la fuoriuscita di carburante, danni e lesioni, occorre mettere in sicurezza il dispositivo durante il trasporto per evitare che si rovesci. Occorre verificare la tenuta del serbatoio. Si consiglia di svuotare il serbatoio prima del trasporto.

- Alla consegna il serbatoio deve essere sempre e comunque svuotato.

- In caso di inutilizzo e all'atto del trasporto, montare sempre su qualsiasi strumento una protezione delle lame.

- Fare attenzione al fatto che nessuna persona o animale si trovi nei pressi dell'area di lavoro (distanza minima di 15 m). Nell'erba tagliata o sollevata possono nascondersi corpi estranei, quali pietre. La responsabilità per la sicurezza nell'area di lavoro è solo vostra, così come la responsabilità per danni a persone o cose.

- Lo strumento multifunzione a benzina non deve essere avviato né utilizzato nei pressi di persone o animali.

- Non utilizzare lo strumento quando si è stanchi o non concentrati, né sotto l'effetto di alcool o droghe. Una disattenzione può causare serie lesioni.

• Utilizzare occhiali protettivi approvati. Utilizzare otoprotettori approvati.
• Utilizzare guanti protettivi di qualità.
• Utilizzare buone scarpe da lavoro antiscivolo con puntale in acciaio di sicurezza. Non lavorare mai con lo strumento indossando sandali o addirittura a piedi nudi.
• Indossare assolutamente, nei lavori di taglio forestale, un elmetto di sicurezza approvato.
• Non indossare indumenti larghi o gioielli. Indossare pantaloni lunghi per la protezione delle gambe. In caso si portino capelli lunghi, indossare un copricapo. Vestiti larghi, gioielli e capelli lunghi possono impigliarsi nelle parti in movimento. Indossare indumenti da lavoro adatti, resistenti e aderenti.
• Tenere le parti del corpo e i vestiti lontano dell'attrezzo da taglio quando si avvia il motore o lo si lascia funzionare.
• Accertarsi durante i lavori di assumere una posizione stabile e sicura. Evitare di procedere all'indietro per non rischiare di inciamparsi.
• Evitare posizioni del corpo anomale.
• In caso di utilizzo prolungato dello strumento multifunzione a benzina, possono presentarsi un problema di vascolarizzazione legato alle vibrazioni (sindrome del dito bianco). Non è possibile in questo caso fornire indicazioni sulla durata di applicazione, in quanto può variare da persona a persona. I seguenti fattori possono acuire i sintomi di tale sindrome:
  Problemi di vascolarizzazione delle mani dell'operatore, temperature esterne basse, tempi di utilizzo lunghi. Si consiglia pertanto di indossare guanti da lavoro caldi e di inserire pause regolari dal lavoro.
• I gas di scarico dei motori a combustione sono ve- lenosi e possono causare asfissia.
• Lo strumento può essere messo in funzione solo all'aperto.
• Riempire il serbatoio del carburante solo all'aperto o in aree con sufficiente ventilazione.
• La benzina e i vapori di benzina sono facilmente infiammabili. Tenere l'apparecchio lontano da materiali infiammabili e fonti di accensione, come ad es. stufe o fornelli. Non fumare durante il rifornimento o l'azionamento dell'apparecchio. Asciugare la benzina eventualmente versata.
• Avviare lo strumento multifunzione a benzina solo in una posizione lontana dal punto di rifornimento.

• Assicurarsi che il coperchio del serbatoio del carburante sia sempre chiuso correttamente. Fare attenzione ad eventuali punti di perdita.

• Con il motore in funzione o macchina calda, non si deve aprire il tappo del serbatoio né rifornire di carburante.

• Aprire lentamente il tappo del carburante in modo che non possano fuoriuscire vapori di benzina.
• Assicurarsi che le impugnature siano asciutte, pulite e libere da miscela di benzina.
• Non utilizzare l'apparecchio senza scappamento e protezione dello scappamento installata correttamente.
  • Non toccare lo scappamento. Pericolo di ustioni.
• Utilizzare solo il carburante suggerito nelle istruzioni.
• Conservare la benzina solo dentro appositi contenitori in un posto sicuro.
• Durante il taglio in pendenza, rimanere sempre sotto allo strumento di taglio.
• Assicurarsi che non si accumulino oggetti o altro nella testa di taglio, nella calotta di protezione o nel motore.
  • Non utilizzare fili metallici o simili nella bobina di filo.
• Lavorare solo durante il giorno o se è presente una buona illuminazione artificiale.
• Eseguire sempre, prima dell'uso, un controllo visivo dello strumento.
• Controllare che tutte le viti e gli elementi di collegamento siano stretti correttamente.
• Tenere sempre stretto lo strumento con entrambe le mani.
• Controllare, prima di utilizzare lo strumento, che questo, i suoi componenti e i dispositivi di protezione non presentino danni o usura e, se necessario, fare eseguire le dovute riparazioni. Non disattivare mai i dispositivi di protezione e di sicurezza. Non utilizzare lo strumento se si evidenziano danni o segni di usura.
• Tenere gli utensili puliti e in corretto stato di funzionamento, in modo da poter lavorare in modo migliore e più sicuro.
• Mantenere sempre lo strumento durante il lavoro ad una distanza sufficiente dal corpo.
• In caso di interruzioni dei lavoro e modifica della posizione, spegnere sempre lo strumento, attendere che lo strumento di taglio si arresti e spegnere il motore.
• Non lasciare mai lo strumento incustodito sul posto di lavoro. Durante le interruzioni del lavoro, conservare lo strumento in un posto sicuro.

• Non farsi distrarre mentre si lavora con lo strumento. Si potrebbe perdere il controllo sull'attrezzo stesso. Non utilizzare mai lo strumento in caso di pioggia, ambiente umido o bagnato, né stoccarlo all'aperto.

• Qualora lo strumento dovesse bagnarsi, attendere fino a quando non sia completamente asciutto prima di riutilizzarlo.

• Analizzare la presenza di corpi estranei nell'area di lavoro prima di procedere al lavoro stesso e rimuoverli se presenti. Qualora si dovesse comunque incontrare un corpo estraneo durante il taglio, spegnere lo strumento e rimuovere tale corpo estraneo.
• Nel caso in cui il tagliaerba, il decespugliatore o la potatrice ad asta dovessero bloccarsi a causa di corpi estranei (pietre, accumulo di erba, rami o simuli), rimuovere tali corpi estranei utilizzando un oggetto non affilato. Non rimuovere mai i corpi estranei con le dita. Questo può determinare gravi lesioni. Utilizzare guanti protettivi adatti.
• Tenere assolutamente lo strumento in funzione lon- tano dal corpo.
• Non sovraccaricare la macchina e non eseguire nessun lavoro per il quale lo strumento non sia predisposto.
• Assicurarsi che le apertura di ventilazione siano sempre prive di sporco.
• Tenere lo strumento fuori dalla portata dei bambini.
• Conservare lo strumento in un luogo sicuro e asciutto.
• A seguito di un urto o in caso di danni di altro tipo, controllare la presenza di danni sulla macchina.
• Tenere le parti del corpo e i vestiti lontano dalla testa di taglio quando si avvia il motore o lo si lascia funzionare.
• Fare particolare attenzione, all'atto della tosatura di bordi di prati, margini che presentano ghiaia e simili, al fatto che non sia possibile che pietre e terra vengano proiettate all'esterno dal filo di taglio.
• Non attraversare mai strade o sentieri con lo strumento attivato.
• Non tagliare mai opponendosi a oggetti duri, come pietre e simili. Si evitano in questo modo lesioni e danni allo strumento.
• Non utilizzare mai lo strumento senza dispositivo di protezione.
• Non fermare mai con le mani il dispositivo di taglio. Attendere sempre fino a quando questo non si sia fermato da solo.
• Procedere con la testa di taglio il più vicino possibile al terreno.

• Tagliare solo erba che cresce sul terreno. Non è ammesso tagliare l'erba che si presenta nelle crepe dei muri o sopra a delle rocce.
  • Assicurarsi che non si accumulino oggetti o altro nella testa di taglio, nella calotta di protezione o nel motore.

• Utilizzare il dispositivo solo con dispositivo di protezione.

• Disattivare sempre lo strumento prima di spegnerlo.
• Fare attenzione al possibile rischio di lesioni nell'area del dispositivo di taglio che serve per tagliare il filo.
• ATTENZIONE: L'attrezzo da taglio continua a ruotare per alcuni secondi dopo lo spegnimento della macchina.
• Riporre lo strumento solo dopo che l'attrezzo da taglio si sia arrestato completamente e il motore sia stato spento.
• In caso di attrezzo da taglio danneggiato, sostituirlo immediatamente con uno nuovo.
• Utilizzare sempre e solo fili originali. Non utilizzare mai, al posto di un filo di nylon, fili metallici.
• Lo strumento e i dispositivi di taglio devono essere controllati e sottoposti a manutenzione regolarmente e in modo professionale. Eventuali danni devono essere riparati presso un'officina specializzata.
• Utilizzare solo accessori raccomandati dal produttore.
• Lasciare che sia solo personale specializzato e qualificato a riparare il vostro strumento, e solo utilizzando pezzi di ricambio originali. In questo modo si garantisce il costante funzionamento sicuro dello strumento.

Nel presente manuale di istruzioni i punti riguardanti la sicurezza sono contrassegnati dal seguente simbolo: Ⓔ

6. Rischi residui

Il prodotto è stato costruito secondo lo stato dell'arte e le regole tecniche di sicurezza riconosciute. Tuttavia, durante il suo impiego, si possono presentare rischi residui.

- Inoltre, nonostante tutte le misure precauzionali adottate, possono comunque venirsi a creare dei rischi residui non evidenti.

- I rischi residui possono essere ridotti al minimo se si osservano le "Istruzioni di sicurezza" e "Uso previsto", nonché le istruzioni per l'uso nel loro complesso.

- Evitare le messe in funzione accidentali del prodotto: quando si inserisce la spina nella presa di corrente non deve essere premuto il pulsante di accensione. Utilizzare l'attrezzo ausiliario raccomandato nelle presenti istruzioni per l'uso. In questo modo è possibile garantire che il prodotto funzioni con prestazioni ottimali.

- Tenere lontane le mani dalla zona di lavoro quando il prodotto è in funzione.

- Anche quando si utilizza correttamente questo strumento, rimangono sempre rischi residui. In relazione alla modalità costruttiva e alla realizzazione di questo strumento possono presentarsi i seguenti pericoli.

- Danni alla salute, risultanti dalle vibrazioni di mano e braccio, qualora si utilizzi il dispositivo per un lasso di tempo prolungato o non lo si usi o sottoponga a manutenzione in modo regolare.

- Lesioni e danni materiali, dovuti alla proiezione di pezzi di utensili all'esterno, che possono essere proiettati in modo inaspettato, a causa di danni, usura o applicazione non regolare, dallo strumento.

- Avviso! Questo apparecchio genera un campo magnetico durante il funzionamento. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il produttore dell'impianto medico prima di utilizzare lo strumento.

- Durante ogni taglio, utilizzare la graffa come punto di appiglio e cominciare sempre il taglio con catena della sega in funzione. Eseguire il taglio in modo che la sega non rimanga conficcata nel legno.

- Fare attenzione in modo particolare ai rami sotto-posti a tensione.

- Ritirare lo strumento dal legno solo con catena della sega in funzione.

• Non lavorare mai sopra l'altezza delle spalle o usando una mano.

- Tenersi sempre all'esterno della direzione di caduta. Non fermarsi su pendii sopra all'albero da abbattere.

- Eseguire i lavori di segatura su un albero che si trova su un pendio sempre lateralmente e mai al di sopra o al di sotto.

- Fare sempre attenzione alla direzione di caduta dei pezzi da staccare.

- Non attaccarsi mai alla punta della guida per il taglio e non segare mai dalla punta della guida.

- Pericolo di contraccolpi! Il pericolo di contraccolpi sussiste sempre se la punta della guida entra in contatto con legno o altri oggetti. La sega a catena diventa in questo caso incontrollabile e può scagliarsi con forza in direzione dell'operatore.

- Non utilizzare mai lo strumento in qualità di leva per lo spostamento di oggetti.

- All'atto del trasporto e della conservazione, utilizzare sempre la protezione della catena.

- Bloccare il dispositivo durante il trasporto, al fine di evitare perdite di carburante, danni o lesioni.

- Avviso! Tenere i passanti a distanza dallo strumento, senza comunque lavorare mai da soli.

• Tenersi sempre a portata d'orecchio rispetto a qual- cun altro, qualora si abbia bisogno d'aiuto.
• Arrestare senza indugio il motore quando si avvicina qualcuno.
• Assicurarsi che la catena della sega non entri a contatto con corpi estranei, quali pietre, recinzioni, chiodi o simili. Tali oggetti possono essere proiettati all'esterno e ferire l'operatore o i passanti, come anche danneggiare la catena della sega.
• Le norme nazionali possono imporre dei vincoli all'utilizzo della potatrice ad asta.
• Non utilizzare la macchina in nessuna posizione dalla quale sia possibile arrivare ad una distanza inferiore a 10 m da linee ad alta tensione.

Prima di qualsiasi operazione sullo strumento stesso (ad es. trasporto, montaggio, lavori di modifica, pulizia e manutenzione), estrarre la pipetta della candela!

1. Dati tecnici

Dati di taglio del tagliaerba
Diametro di taglio	450 mm
Spessore del filo 2 x 2,8 mm
Lunghezza del filo 4 m
Regime max. tagliaerba	6900 min ^-1
Dati di taglio del decespugliatore
Diametro di taglio 255 mm
Spessore della lama di taglio	1,4 mm
Numero di denti 3
Regime max. decespugliatore	7500 min ^-1
Dati di taglio del tosasiepi
Diametro di taglio 24 mm
Regolazione angolare della lama	+90°/0°/-75° (165°)
Lunghezza di taglio 400 mm
Velocità di taglio max.	1550 min ^-1
Dati di taglio della potatrice ad asta
Lunghezza barra di guida	300 mm
Lunghezza di taglio 254 mm
Barra di guida Modello	AL10-39-507P
Passo della catena della sega	3/8"
Modello della catena della sega	3/8,50-39
Spessore della maglia della catena	1,27 mm
Volume del serbatoio dell'olio	125 cm3
Numeri di giri potatrice ad asta min.	4200 min-1
Azionamento
Cilindrata	51,7 cm3
Potenza nominale del motore	1,45 kW
Velocità di minimo 3000	±300 min-1
Volume del serbatoio di benzina	920 cm3
Emissioni CO2	1.059,5 g/kWh
Tipo di motore	Motore a 2 tempi, raffreddato ad aria
Peso con tagliaerba 11,98 kg
Peso con decespugliatore	11,88 kg
Peso con potatrice ad asta	12,53 kg
Peso con tosasiepi 13,20 kg

Con riserva di modifiche tecniche!

Rumori e vibrazioni

⚠ Avviso: Il rumore può avere un grave impatto sulla salute. Se il rumore della macchina è superiore a 85 dB, usare degli otoprotettori adeguati.

Ridurre al minimo l'emissione sonora e le vibrazioni!

• Utilizzare soltanto apparecchi che si trovano in uno stato perfetto.
• Eseguire regolarmente la manutenzione e la pulizia dell'apparecchio.
• Adattare il proprio modo di lavorare all'apparecchio.
  • Non sovraccaricare l'apparecchio.
• Far eventualmente controllare l'apparecchio.
• Spegnere l'apparecchio quando non viene utilizzato.
• Indossare un paio di guanti.

Informazioni relative all'emissione sonora in base a ISO 22868; EN ISO 3744:1995:

Valori caratteristici delle emissioni sonore

Livello di potenza acustica L_WA	115,2 dB
Livello di pressione acustica L_pA	97,3 dB

Incertezza K_pA

3 dB

Valori caratteristici delle vibrazioni Valore di vibrazione in base a ISO 22867:

Vibrazione tagliaerba a_h	Davanti 6,67 m/s2
	Dietro 5,67 m/s2
Decespugliatore a_h	Davanti 6,96 m/s2
	Dietro 7,14 m/s2
Tosasiepi a_h	Davanti 6,62 m/s2
	Dietro 6,62 m/s2
Potatrice ad asta a_h	Davanti 6,62 m/s2
	Dietro 3,99 m/s2
Incertezza K_h	1,5 m/s2

8. Disimballaggio

• Aprite l'imballaggio ed estraete con cautela il prodotto.
• Rimuovete il materiale di imballaggio nonché le staffe di sicurezza per il trasporto e l'imballaggio (se presenti).
• Controllate se il contenuto della fornitura è completo.
• Controllate il prodotto e gli accessori per rilevare l'eventuale presenza di danni dovuti al trasporto. In caso di reclami informare immediatamente la ditta trasportatrice. Non si accettano reclami successivi.
• Ove possibile, conservare l'imballaggio fino alla scadenza della garanzia.
• Prima dell'impiego familiarizzare con il prodotto con l'ausilio delle istruzioni per l'uso.
• Utilizzare solo pezzi originali per quanto riguarda accessori e pezzi di ricambio o soggetti ad usura. È possibile acquistare i pezzi di ricambio presso il proprio rivenditore specializzato.
• In caso di ordinazioni, indicare i nostri codici di articoli, il tipo e l'anno di costruzione del prodotto.

⚠ AVVISO!

Il prodotto e il materiale d'imballaggio non sono giocattoli per bambini! I bambini non devono giocare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e soffocamento!

9. Prima della messa in funzione

Controllare l'apparecchio prima di ogni messa in fun- zione:

• Tenuta del sistema del carburante.
• Stato impeccabile ed integrità dei dispositivi di protezione e del dispositivo di taglio.
• Posizionamento corretto di tutti i collegamenti a vite.
• Mobilità di tutte le parti in movimento.

1 Carburante ed olio

Carburanti consigliati

Utilizzare una miscela di benzina senza piombo e di olio speciale per motori a 2 tempi. Realizzare la mi- scela di carburante come da tabella di miscelazione del carburante.

Attenzione: Non utilizzare una miscela di carburante che sia stata stoccata per un periodo superiore a 90 giorni.

Attenzione: Non utilizzare olio per motori a 2 tempi con un rapporto di miscela consigliato di 100:1. In caso di danni al motore dovuti a lubrificazione insufficiente, decade la garanzia del produttore sul motore.

Attenzione: Utilizzare per il trasporto e lo stoccaggio di carburante solo contenitori appositamente predisposti e ammessi.

Inserire sempre la quantità corretta di benzina ed olio per motore a 2 tempi nella bottiglia di miscelazione in dotazione. Scuotere poi bene il contenitore.

Non utilizzare mai olio per motori a 4 tempi o motori a 2 tempi raffreddati ad acqua. Questo potrebbe sporcare la candela d'accensione, bloccare l'elemento di scarico dell'aria o fare incastrare l'anello del pistone. Le miscela di carburante non utilizzate per un mese o più possono intasare il carburatore o influenzare il funzionamento del motore. Inserire il carburante non necessario all'interno di un contenitore a tenuta d'aria e conservarlo in un locale buio e freddo.

2 Tabella di miscelazione del carburante

Procedura di miscelazione: 40 parti di benzina per 1 parte di olio

Esempio:

1 | Benzina : 0,025 | Olio per motore a 2 tempi

5 | Benzina : 0,125 | olio per motore a 2 tempi

Avviso! Fare attenzione ai gas di scarico.

Spegnere sempre il motore prima di eseguire il rifornimento. Non inserire mai benzina nello strumento mentre il motore è in funzione o è caldo. Sussiste il pericolo di incendio!

Riempire il serbatoio solo all'aperto o in locali con sufficiente ventilazione. Assicurarsi che il carburante o l'olio per catena non penetrino nel terreno (tutela ambientale). Utilizzare un supporto idoneo.

10. Montaggio e utilizzo

⚠ Attenzione!

Prima della messa in funzione del prodotto, è ob- bligatorio montarlo completamente!

MONTAGGIO

All'atto del montaggio di questa macchina, si prega di attenersi alle relative indicazioni di montaggio indicate.

1. Montaggio della maniglia sulla macchina Fig. 2-3

• Installare la maniglia anteriore come mostrato in figura 2.
- Assicurarsi che il perno sia allineato con il foro. Fissare le viti ma senza stringere; regolare prima la posizione di lavoro più comoda con le tracolle. La maniglia anteriore dovrebbe essere allineata come mostrato nelle figure 2+3, per poi stringere le viti.

2. Montaggio del gambo Fig. 4

• Estrarre il perno di arresto (a) e premere la parte inferiore del manico (b) verso il basso, fino a quando il perno di arresto non sia innestato. Il perno (a) è in posizione corretta se si inserisce completamente nel foro.
• Stringere a questo punto la manopola (d) in modo sicuro.

3. Montaggio della protezione Fig. 5-7

- Fissare la protezione con la chiave in dotazione come accessorio standard; stringere le viti.

⚠ Avviso! Non utilizzare mai la macchina senza protezione!

1. Montaggio e smontaggio dei dispositivi di taglio Tagliaerba/bobina di filo Fig. 8-9

2. Allentare il dado. Allineare i due fori di flangia e copertura nella stessa direzione. Tenere la flangia con un cacciavite e ruotare la chiave a tubo in senso orario; il dado si allenta. Rimuovere la copertura allentando il dado.

3. Fissare l'incisore di nylon Continuare a tenere la flangia, applicare l'incisore di nylon sul manico e ruotarla in senso antiorario; si fissa in questo modo la testina di taglio in nylon. Fig. 9
4. Allentare l'incisore di nylon. Tenere la flangia con un cacciavite e ruotare poi l'incisore di nylon in senso orario; a questo punto è possibile la sostituzione.

Decespugliatore / Lama di taglio

• Fissare la lama. Fig. 10-12 Estrarre la flangia esterna dopo aver allentato il dado. Allineare poi la lama (17), la flangia esterna (17a), la copertura (17b) e il dado. Assicurarsi che la direzione di rotazione della lama corrisponda alla direzione della freccia sulla lama stessa. Tenere la flangia con un cacciavite e stringere il dado in senso antiorario; assicurarsi che il dado sia fissato correttamente.
• Allentare la lama. Tenere la flangia con un cacciavite e allentare il dado; a quel punto è possibile estrarre la lama.

Avviso!

Assicurarsi prima dell'uso che l'incisore sia montato correttamente!

FUNZIONAMENTO

Quando si lavora con lo strumento come tosaerba a file e decespugliatore, occorre che la calotta di protezione in plastica per il funzionamento delle lame e del filo sia montata, al fine di evitare la proiezione all'esterno di oggetti.

La lama integrata (A) nella calotta di protezione del filo di taglio taglia automaticamente il filo alla lunghezza ideale. Fig. 25

1. Montaggio dell'albero flessibile Fig. 13 - 24

2. Estrarre il perno di arresto e fissare l'albero flessibile sul motore, fino a quando il perno di arresto non sia innestato. Fig. 13, 14

3. Aprire il coperchio del filtro dell'aria, avvitare il cavo dell'acceleratore come mostrato in figura e agganciarlo alla valvola a farfalla. Fig. 15 - 17

4. Fissare con un controdado; il cavo dell'acceleratore deve potersi muovere liberamente in fase di funzionamento a vuoto fino al pieno regime. Fig. 18

5. Attaccare i cavi del ruttore di accensione come mostrato in figura 19 + 20.
6. Fissare nuovamente il coperchio del filtro dell'aria con la vite. Fig. 21
7. Rimuovere la vite sulla parte dell'impugnatura e inserivici l'altro lato dell'albero flessibile, fissandolo con la vite. Fig. 22 + 23

8. Fissare il cavo dell'acceleratore con fascette ferma-cavo sull'albero flessibile. Fig. 24

9. Applicazione della cinghia. Fig. 56 - 60

10. Indossare la tracolla. Fig. 56 - 58

11. Equilibrare per prima cosa la macchina quando è ancora spenta.
    • L'attrezzo da taglio può toccare ancora diritto il terreno, in caso di normale posizione di lavoro.
12. Sulle cinghie si può impostare la posizione dello zaino in base alle rispettive dimensioni corporee. Fig. 59

13. Pulsante di sicurezza sulla tracolla. Fig. 60 ATTENZIONE! In caso di emergenza è possibile premere il pulsante di sicurezza (m) sulla tracolla. La macchina si stacca a quel punto immediatamente dalla tracolla e cade a terra.

14. Montaggio del tosasiepi Fig. 47 - 49

15. Rimuovere la vite (d), far combaciare i fori (c) e riavvitare la vite (d).

16. Inserire in modo preciso il tosasiepi (15) sull'asta di collegamento (3) come rappresentato in figura 47.
    • Bloccare con vite (a).
17. Regolazione dell'inclinazione dopo lo sblocco del sistema di blocco. (Fig. 48)

18. Il tosasiepi può essere inclinato da 0° a 90° (Fig. 49).

19. Montaggio della lama e catena della sega

Fig. 50 - 52

• Rimuovere la copertura della ruota dentata (Fig. 52/Pos. J) allentando il dado di fissaggio (Pos. I). La catena della sega (Pos. F) si inserisce, come raffigurato, nella scanalatura perimetrale della lama (Pos. E).

• Fare attenzione all'orientamento dei denti della catena (Fig. 51). Portare la catena della sega attorno alla ruota dentata (Pos. H). Nel fare questo, assicurarsi che i denti della catena della sega si innestino in modo sicuro nella ruota dentata.

• Inserire la lama, come mostrato nella fig. 51, nel supporto sul riduttore. La lama deve agganciarsi nel bullone di messa in tensione della catena (Pos. G).

• Applicare la copertura della ruota dentata.

Attenzione! Stringere definitivamente la vite di fissaggio solo dopo aver regolato la tensione della catena.

Tensionamento della catena della sega Fig. 52 - 55

Attenzione! Prima di ogni lavoro di controllo e regolazione staccare sempre la pipetta della candela.

• Allentare di alcuni giri la vite di fissaggio (Pos. I) della copertura della ruota dentata (Fig. 52).
• Regolare la tensione della catena con l'apposita vite di messa in tensione (Fig. 54/ Pos. K). Girando la vite verso destra aumenta la tensione della catena, girandola invece verso sinistra diminuisce.

La catena della sega è correttamente tesa se al centro della lama può essere sollevata di ca. 2 mm (Fig. 53).

• Stringere la vite di fissaggio della copertura della ruota dentata (Fig. 55).
• Attenzione! Tutti gli elementi della catena devono trovarsi nella scanalatura di guida della barra.

Avvertenze per la messa in tensione della catena:

La catena della sega deve essere correttamente tesa per garantire un funzionamento sicuro. Si è in presenza della tensione ottimale quando la catena della sega può essere sollevata di 2 mm al centro della lama. Visto che la catena della sega si riscalda durante l'uso e si modifica dunque la sua lunghezza, controllare la tensione della catena al più tardi ogni 10 min. e regolarla secondo necessità. Questo vale soprattutto per le catene nuove. Una volta terminato il lavoro, allentare la catena della sega perché raffreddandosi si accorcia. In questo modo si evita che la catena subisca danni.

⚠ Pericolo di lesioni! La benzina è esplosiva!

Spegnere il motore e farlo raffreddare!

Indossare guanti protettivi!

Evitare il contatto con la pelle o gli occhi!

Attenersi assolutamente alla sezione "Istruzioni di sicurezza".

• Rifornire il dispositivo solo all'aperto o in aree con sufficiente ventilazione.

• Pulire la zona circostante l'area di riempimento. Impurità nel serbatoio causano anomalie di funzionamento.

• Scuotere ancora una volta il contenitore con la miscela di carburante prima di rabboccare con esso il serbatoio.

• Aprire con cautela il tappo del serbatoio (B), per scaricare eventuali sovrapressioni presenti. Fig. 26
• Riempire attentamente con la miscela di carburante fino al bordo inferiore del bocchettone di riempimento.
• Richiudere il tappo del serbatoio (B). Accertarsi che il tappo del serbatoio sia chiuso a tenuta.
• Pulire il tappo del serbatoio e l'area circostante.
• Verificare l'assenza di difetti di tenuta sulle linee del carburante.
• Prima dell'avvio del motore, allontanarsi di almeno tre metri dal luogo di rifornimento.

Scarico della benzina Fig. 43

Svuotare il serbatoio solo all'aperto o in locali con sufficiente ventilazione. Assicurarsi che il carburante o l'olio per catena non penetrino nel terreno (tutela ambientale). Utilizzare un supporto idoneo.

• Tenere un contenitore di raccolta sotto al tappo di scarico della benzina.
• Aprire il tappo a vite del serbatoio e rimuoverlo.
• Fare uscire la miscela benzina/olio completamente.
• Stringere di nuovo manualmente il tappo a vite del serbatoio.

10. Avvio dello strumento

Non avviare lo strumento prima che sia montato completamente.

⚠️ Pericolo di lesioni!

Avviare lo strumento combinato a benzina solo se è collegato uno dei dispositivi accessori! Rimuovere la relativa protezione per il trasporto e ispezionare lo strumento per verificare che sia in buono stato. Non utilizzare mai uno strumento danneggiato, regolato o sottoposto a manutenzione in modo errato oppure non montato completamente e in modo sicuro.

Eseguire in controllo prima dell'uso!

• Controllare che lo strumento sia in condizioni sicure:
• Verificare eventuali perdite sullo strumento.
• Controllare la presenza di danni visibili sullo strumento.
• Controllare che tutti i componenti dello strumento siano applicati in modo sicuro.
• Controllare che tutti i dispositivi di sicurezza siano in condizioni adeguate.

Accensione Fig. 60, 26 - 30

Non appena si è montato lo strumento correttamente, avviare il motore come segue:

1. Portare l'interruttore del motore in posizione ON. Fig. 27

2. Portare la leva di comando dello starter in sizione. Fig. 27

3. Premere la pompa della benzina più di 5 volte. Fig. 26

4. Tirare la maniglia del cavo dello starter (9) da 3 a 5 volte per avviare il motore. Fig. 28 ATTENZIONE! Non mettere mai il piede sul manico, né inginocchiarsi su di esso.

5. Se il motore è in funzione, attendere brevemente e portare poi la leva di comando dello starter in posizione. Fig. 29

6. Per avviare il dispositivo di taglio, azionare con il palmo della mano la leva di rilascio (8) e pre- mere poi con le dita sulla leva dell'acceleratore (11). Maggiore è la pressione esercitata sulla leva dell'acceleratore, maggiore sarà il numero di giri del motore. Quando si rilascia la leva dell'acceleratore, il motore ricomincia in manopola gas e l'attrezzo da taglio si arresta. Fig. 30. Non si deve trasportare o spostare l'attrezzo da taglio mentre gira a vuoto!

7. Se si presentano dei problemi, portare subito lo starter motore (7) su "0" per arrestare il motore. Fare attenzione al fatto che il dispositivo di taglio può continuare a muoversi per alcuni secondi. Fig. 30

8. In caso di emergenza è possibile premere il pulsante di sicurezza (m) sulla tracolla. La macchina si stacca a quel punto immediatamente dalla tracolla e cade a terra. Fig. 60

9. Per l'avvio a motore caldo è possibile lasciare la leva di comando dello starter in posizione "Avvia- mento a caldo e funzionamento"

Indicazione: Se il motore non si avvia nemmeno dopo molteplici tentativi, leggere la sezione "Eliminazione dei problemi al motore".

Indicazione: Estrarre il cavo di avviamento sempre in modo diritto. Se lo si estrae formando un angolo, si genera dell'attrito sull'occhiello. A seguito di tale attrito, la corda si consuma e si usura più rapidamente. Tenere sempre la maniglia del dispositivo di accensione quando il cavo si reinserisce.

Non lasciare mai che la corda scatti all'indietro dopo che è stata estratta.

Indicazione: Non avviare il motore nell'erba alta.

⚠ Attenzione: Dopo che il motore è stato spento, il dispositivo di taglio continua a funzionare ancora per alcuni secondi; tenere pertanto a distanza il dispositivo di taglio fino a quando questo non si sia arrestato completamente!

11. Istruzioni di lavoro

Operazioni con la falciatrice a motore/tagliaerba a benzina

- Prendere per prima cosa dimestichezza con l'utilizzo e il comando dello strumento quando questo è spento, nel caso in cui si lavorasse con una falciatrice a motore a benzina per la prima volta.

- La falciatrice con motore a benzina è concepita in modo da poter essere controllata dall'operatore esclusivamente dal lato destro del corpo.

- Tenere sempre ben stretta la falciatrice con motore a benzina tenendo entrambe le mani sulle maniglie.

- Tenere con la mano destra la maniglia di comando e con quella sinistra la maniglia dell'asta manuale.

- Fare sempre attenzione al fatto che l'attrezzo da taglio continua a ruotare ancora per un breve lasso di tempo dopo che si è rilasciata la leva dell'acceleratore.

- Assicurarsi che il funzionamento a vuoto del motore sia impeccabile, in modo che l'attrezzo da taglio non ruoti più quando non si preme la leva dell'acceleratore.

- Lavorare sempre ad un numero di giri elevato; in questo modo si ottengono i migliori risultati di taglio.

- Muovere l'apparecchio con una traiettoria uniforme a forma di arco, da sinistra a destra e poi in senso contrario. Passare poi al taglio della sezione successiva. Fig. 46

Attenzione: Portare sempre l'apparecchio indietro in posizione iniziale prima di procedere al taglio della sezione successiva.

- Se durante il lavoro si urta una pietra o un albero, spegnere il motore ed estrarre la pipetta della candela, per poi controllare la presenza di eventuali danni sulla falciatrice con motore a benzina.

- Attenzione: In caso di operazioni su terreni accidentati e su pendii, portare sempre particolare attenzione. In caso di erba alta, eseguire il taglio gradualmente, in modo da non sovraccaricare lo strumento. Tagliare per prima cosa le punte, procedendo poi con un lavoro graduale.

- Indossare sempre occhiali protettivi ed otoprotettori e, nei lavori di taglio forestale, un elmetto di sicurezza approvato.

• La falciatrice con motore a benzina si adatta a sterpaglia, piante selvatiche, piccoli alberelli (diametro massimo del tronco pari a 2 cm) ed erba alta da ripulire.
• In caso di utilizzo di strumenti di taglio metallici, sussiste fondamentalmente il pericolo di un contraccolpo, qualora l'attrezzo incontri un ostacolo fisso (pietre, alberi, rami etc.). In questo caso lo strumento subisce un contraccolpo dovuto al cambio di direzione.
• Per quanto riguarda sterpaglia e piante selvatiche, "immergere" il tosasiepi dall'alto. In questo modo si trita il materiale da tagliare.
• Attenzione! La lama continua a funzionare! Non frenare la lama con la mano.
• Tenere la lama/unità di taglio della falciatrice a motore lontana dai piedi.

ATTENZIONE: In caso di utilizzo di questa tecnica di lavoro, procedere con particolare attenzione, poiché quanto maggiore è la distanza dello strumento di taglio da terra, tanto maggiore sarà il pericolo che il materiale da tagliare e oggetti esterni possano essere fiondati all'esterno.

Falciatura con il tagliaerba

• Utilizzare sempre la cassetta del filo per ottenere un taglio pulito anche su bordi irregolari, pali di recinti e alberi.
• Avvicinare il filo di falciatura ad un ostacolo con attenzione e tagliare con la punta del filo attorno all'ostacolo stesso. In caso di contatto del filo di falciatura con pietre, alberi e muri, il filo si sfrangia prematuramente o si rompe.
• Non sostituire mai il filo in plastica con un filo metallico - Pericolo di lesioni!

Dispositivo automatico del filo di taglio (Fig. 44)

Il tagliaerba è consegnato assieme ad una cassetta del filo piena.

Il filo si usura durante il lavoro.

Per continuare ad alimentare con filo nuovo, premere il dispositivo di azionamento sulla cassetta del filo con motore in funzione con forza sul terreno.

Il filo viene sbloccato automaticamente dalla forza centrifuga. Mediante la lama sulla protezione di taglio, si accorcia il filo di falciatura alla lunghezza desiderata.

Lavoro con il tosasiepi

• Il tosasiepi è adatto soltanto per tagliare siepi, ce-spugli e arbusti.

• Tenere il tosasiepi con entrambe le mani ad una distanza di sicurezza.

• Il tosasiepi può essere spostato, grazie alla sua la-ma bilato, in avanti o all'indietro oppure da un lato all'altro con movimenti oscillatori.

• Tagliare per prima cosa i lati delle siepi e solo successivamente il bordo superiore.
• Tagliare la siepe dal basso verso l'alto.
• Tagliare la siepe a forma di trapezio.
• Rimuovere assolutamente dalla siepe componenti esterni (ad es. filo metallico), in quanto tali pezzi possono danneggiare le lame del tosasiepi.
• Attenzione! Le lame continuano a funzionare! Non frenare le lame con la mano.

Regolazione angolare:

Il tosasiepi può essere regolato in base alle varie condizioni di lavoro, ruotando la testa di taglio da +90° a -75°. Fig. 49.

• Attenzione! Eseguire la regolazione solo a motore spento!
• Premere sulle due leve e regolare la testa di taglio nella posizione desiderata. Fig. 48
• Rilasciare le due leve fino a quando non si innesta-no nella dentatura.
• Prima della messa in funzione, controllare che le leve di regolazione siano innestate correttamente. Fig. 49

Lubrificare le lame e il sistema di regolazione angolare con olio lubrificante ecocompatibile prima di iniziare il lavoro.

Oliare le lame regolarmente anche durante il lavoro stesso.

Attenzione! Oliare solo a motore spento!

ATTENZIONE: Un utilizzo errato o improprio può danneggiare il tosasiepi e provocare gravi lesioni dovuti alla proiezione di pezzi all'esterno.

Per ridurre il rischio di incidenti dovuti al tosasiepi, rispettare i seguenti punti:

• Non tagliare mai arbusti o pezzi di legno con diametro superiore a 2 cm.
• Evitare il contatto con corpi metallici, pietre etc.
• Controllare regolarmente la presenza di danni sul tosasiepi. Non continuare mai ad usare un tosasiepi danneggiato.
• In caso di smussamento evidente del tosasiepi, occorre farlo affilare, come da disposizioni, da un tecnico qualificato. In caso di palese squilibrio, sostituire il tosasiepi.

Lavoro con la potatrice ad asta

Lubrificazione della catena della sega e della barra di guida

Si consiglia in questo caso di utilizzare un olio della catena della sega di normale uso commerciale.

• Rimuovere il coperchio del serbatoio dell'olio. (Fig. 54 / L)
• Riempire il serbatoio dell'olio della sega a catena (Fig. 54 / M) fino all'80% con olio della catena della sega.
  • Chiudere il coperchio.

Controllo dell'alimentazione di olio

Assicurarsi sempre che il sistema di lubrificazione automatica ad olio funzioni correttamente. Assicurarsi inoltre che il serbatoio dell'olio sia sempre pieno.

Durante i lavori di segatura, la guida e la catena devono sempre essere lubrificate a sufficienza per ridurre l'attrito con la lama della sega a catena.

La lama della sega a catena e la catena della sega stessa non devono mai essere prive di olio. Se si lavora con la sega asciutta o non lubrificata abbastanza, la potenza di taglio diminuisce, la durata della lama della sega si riduce, la catena si smussa rapidamente e la guida si usura notevolmente a causa del surriscaldamento. La carenza di olio si riconosce dalla formazione di fumo o dallo scolorimento della guida.

Per controllare la lubrificazione della catena della sega, tenere la sega, con la relativa catena, su un foglio di car-ta e farla funzionare al massimo per un paio di secondi.

Sul foglio è possibile controllare la relativa quantità di olio impostata. La catena della sega deve spargere sempre una piccola quantità di olio. Dopo pochi secondi deve essere visibile una leggera traccia di olio.

Accertarsi sempre che sia sempre presente una sufficiente quantità di olio nel serbatoio dell'olio ai fini della lubrificazione della catena della sega.

Lubrificazione automatica della catena della sega - Regolazione di precisione Fig. 61.

Con la vite (R) è possibile aumentare o ridurre la quantità d'olio.

In senso orario - Si riduce la quantità d'olio (-)

In senso antiorario - Si aumenta la quantità d'olio (+)

Misure preventive per la procedura di segatura

Non posizionarsi proprio sotto al ramo che si desidera potare. Il pericolo che il ramo cada su di voi in modo inaspettato è molto elevato. In generale si consiglia di applicare la sega per rami con un angolo di 60° rispetto al ramo stesso.

Tenere ben stretto lo strumento con entrambe le mani durante il processo di taglio ed assicurarsi sempre di essere in posizione di equilibrio e in buone condizioni.

• Non provare mai ad azionare l'attrezzo con una mano sola.
  La perdita di controllo sull'attrezzo può provocare lesioni gravi o addirittura mortali. Non lavorare mai su una scala, un ramo nodoso o altri fondi non sicuri.
• Non segare i rami robusti in un unico passo, ma sempre in più passi.
• Per il taglio, accostare la catena della sega al ramo.
• Per guidare lo strumento, applicare una leggera pressione, senza comunque sovraccaricare il motore.

Prima del taglio, liberare l'area di lavoro da rami e sottobosco. Creare poi una zona di ripiego, lontana dal punto in cui i rami tagliati possono cadere, e rimuovere da li qualsiasi ostacolo. Tenere pulita l'area di lavoro e rimuovere subito i rami tagliati. Fare attenzione alla propria posizione, alla direzione del vento e alla possibile direzione di caduta dei rami. Siate sempre pronti qualora i rami caduti restituiscano un contraccolpo. Posizionare gli altri utensili e strumento ad una distanza di sicurezza rispetto ai rami da tagliare, ma non all'interno dell'area di ripiego.

Monitorare sempre lo stato dell'albero.

Ricercare segni di putrefazione ed espulsione nelle radici e nei rami. Se è presente putrefazione all'interno, i rami possono spezzarsi e cadere in modo inaspettato durante il taglio.

Esaminare a vista anche eventuali rami spezzati e rami morti, che potrebbero staccarsi a seguito delle vibrazioni e crollare su di voi. In caso di rami spessi o pesanti, eseguire prima ima piccola incisione sotto al ramo, prima di iniziare il lavoro dall'alto verso il basso, al fine di evitare che il ramo si spezzi.

Tecnica fondamentale di taglio

I rami pesanti si rompono leggermente durante la potatura e si staccano lunghe strisce di corteccia dal tronco, il che può danneggiare in modo duraturo l'albero. Rispettando la seguente tecnica di taglio, è possibile ridurre sostanzialmente questo rischio:

• Incominciare a segare per prima cosa il ramo ad una distanza di circa 10 cm dal tronco, nella parte inferiore del ramo stesso.
• Applicare un altro taglio da sopra ad una distanza di circa 15 cm dal tronco.
• Procedere alla segatura fino a quando il ramo non si rompe. In questo caso non sussiste più il rischio di ledere la corteccia sul tronco.

- Rimuovere infine con un taglio netto dall'alto, lungo il tronco, il moncone di ramo rimanente.

- Per ridurre il più possibile i danni all'albero, consigliamo inoltre di sigillare il punto di taglio anche con mastice da innesto.

Pericoli dovuti a forze reattive

Durante il funzionamento della catena della sega, si producono forze reattive. Tali forze, che devono essere applicate sul segno, agiscono in opposizione rispetto all'operatore. Si presentano quando la catena in funzione entra in contatto con un oggetto fisso, come un ramo, o si incastra. Tali forze possono portare ad una perdita del controllo e dunque a possibili lesioni.

La comprensione dell'insorgere di tali forze può dunque aiutare ad evitare attimi di terrore e perdita del controllo.

Questa sega è configurata in modo da rendere meno forti ed evidenti gli effetti dei contraccolpi rispetto alle seghe a catena tradizionali.

Tenere comunque sempre una presa salda e una buona posizione, al fine di mantenere comunque, anche in caso di dubbi, il controllo sull'attrezzo.

Gli effetti più frequenti sono:

- Contraccolpo

• Rinculo

• Ritorno

Contraccolpo

Un contraccolpo può presentarsi se la catena della sega in movimento entra in contatto nel settore superiore della barra di guida con un oggetto fisso o si incastra.

La forza di taglio della catena esercita dunque sulla sega una forza di rotazione in direzione contraria rispetto al movimento della catena stessa. Questo comporta un movimento verso l'alto della barra di guida.

Come evitare contraccolpi

La protezione migliore consiste nell'evitare situazioni che comportino contraccolpi.

1. Tenere sempre presente la posizione della barra di guida superiore.

2. Non lasciare mai che questo punto entri in contatto con un oggetto. Non tagliare nulla con questa parte. Fare particolare attenzione quando si è nelle vicinanze di reti metalliche e durante il taglio di rami piccoli e duri, nei quali la catena può facilmente incastrarsi.

3. Tagliare sempre e solo un ramo alla volta.

Ritorno

Si genera un ritorno nel momento in cui la catena si arresta improvvisamente nella parte inferiore della guida, in quanto si incastra o entra in contatto con un corpo estraneo nel legno. La catena tira a quel punto la sega in avanti. Il ritorno avviene spesso se la catena, al momento del contatto con il legno, non funziona a piena velocità.

Come evitare il ritorno

Occorre essere consapevoli delle forze e delle situazioni che possono portare la catena ad incastrarsi nella parte superiore della guida.

Iniziare sempre a tagliare con catena in funzione a piena velocità.

Rinculo

Si genera un rinculo nel momento in cui la catena si arresta improvvisamente nella parte superiore della guida, in quanto si incastra o entra in contatto con un corpo estraneo nel legno. La catena può a quel punto spingere la sega in modo brusco contro l'operatore. I rinculi si verificano spesso se si utilizza la parte superiore della guida per il taglio.

Come evitare il rinculo

Occorre essere consapevoli delle forze e delle situazioni che possono portare la catena ad incastrarsi nella parte inferiore della guida. Non tagliare mai più di un ramo alla volta. Non inclinare la guida lateralmente quando la si ritrae da una fenditura di taglio, in quanto la catena potrebbe altrimenti incastrarsi.

12. Pulizia

- Tenere le impugnature libere da tracce di olio per poter sempre avere una presa sicura.

- Se necessario, pulire l'attrezzo con un panno umido ed eventualmente con un detergente leggero. Non impiegare detergenti o solventi; questi potrebbero corrodere i componenti in plastica del prodotto.

- Mantenere i dispositivi di protezione, le feritoie di ventilazione e l'alloggiamento del motore il più possibile privi di polvere e di sporcizia. Pulire il prodotto strofinando con un panno pulito o soffiando con aria compressa a bassa pressione.

- Si raccomanda di pulire il prodotto subito dopo ogni utilizzo.

Attenzione!

• Prima di ogni lavoro di pulizia staccare la pipetta della candela.
• Per la pulizia non immergere mai l'apparecchio in acqua o altri liquidi.
• Conservare lo strumento in un luogo sicuro ed asciutto, fuori dalla portata dei bambini.

13. Stoccaggio

Conservare il prodotto e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile a bambini.

La temperatura di stoccaggio ideale è compresa tra 5 e 30 °C.

Conservare il prodotto nel suo imballaggio originale. Coprire il prodotto per proteggerlo da polvere o umidità. Conservare le istruzioni per l'uso nei pressi del prodotto.

Cautela: Non riporre mai l'apparecchio per un periodo superiore a 30 giorni senza aver prima eseguito le seguenti operazioni:

Stoccaggio dello strumento

Se si deve stoccare lo strumento per un periodo superiore a 30 giorni, occorre predisporre il tutto per fare questo. In caso contrario il carburante residuo presente nel carburatore evapora e lascia un sedimento gommoso. Questo potrebbe rendere difficile l'avvio e comportare costosi lavori di riparazione.

1 Estrarre lentamente il tappo del serbatoio del carburante per rilasciare un'eventuale pressione presente al suo interno. Svuotare con attenzione il serbatoio. Svuotare il serbatoio solo all'aperto o in locali con sufficiente ventilazione. Assicurarsi che il carburante o l'olio per catena non penetrino nel terreno (tutela ambientale). Utilizzare un supporto idoneo.
2 Avviare il motore e farlo funzionare fino a quando non si ferma, al fine di rimuovere il carburante dal carburatore.
3 Lasciare raffreddare il motore (circa 5 minuti).
4 Rimuovere la candela di accensione.
5 Introdurre 1 cucchiaino di olio pulito per motore a 2 tempi nella camera di combustione. Tirare più volte lentamente sulla cordicella del motorino di avviamento per ricoprire i componenti interni. Reinserire la candela.

Indicazione: Stoccare il dispositivo in un locale asciutto, a una distanza sufficiente da possibili sorgenti di accensione, per esempio forni, boiler dell'acqua calda a gas, asciugatrici a gas, ecc..

Rimessa in funzione

1 Rimuovere la candela di accensione.
2 Tirare rapidamente sulla cordicella del motorino di avviamento per rimuovere l'olio in eccesso dalla camera di combustione.
3 Pulire la catena di accensione e osservare la distanza corretta degli elettrodi sulla candela di accensione; oppure inserire una nuova candela con distanza tra gli elettrodi corretta.
4 Predisporre l'apparecchio per il funzionamento.

14. Trasporto

Se si desidera trasportare lo strumento, occorre svuotare il serbatoio della benzina come descritto nel capitolo 8. Pulire l'apparecchio con una spazzola o una scopetta eliminando lo sporco grossolano.

Montare sempre la protezione per il trasporto sugli utensili di taglio. Fig. 1 (14a, 15a, 17a)

Per evitare danni e lesioni, occorre mettere in sicurezza l'apparecchio durante il trasporto, per evitare che si ribalti e scivoli.

15. Manutenzione

ATTENZIONE: Indossare sempre, durante qualsiasi lavoro sugli attrezzi da taglio o attorno ad essi, guanti protettivi. In caso di inutilizzo o all'atto del trasporto o dello stoccaggio, montare sempre la protezione per il trasporto su tutti gli utensili di taglio. Fig. 1 (14a, 15a, 17a)

Spegnere sempre il motore prima delle operazioni di manutenzione e pulizia ed estrarre la pipetta della candela.

1. Non spruzzare il dispositivo con acqua. Questo danneggia il motore.
2. Pulire il dispositivo con un panno, una spazzola manuale ecc..
3. Per la pulizia delle parti in plastica, utilizzare uno straccio umido. Non usare detergenti, solventi o oggetti appuntiti.
4. A seconda della struttura tecnica, attorno all'asse di trasmissione sotto alla protezione di taglio, si avvolge nel corso del lavoro erba umida ed erbacce. Rimuovere tale accumulo, in quanto altrimenti l'aumento dell'attrito ad esso dovuto genera un surriscaldamento del motore. Fig. 45

Controlli regolari

Occorre notare che le indicazione di seguito riportate fanno riferimento ad un funzionamento normale.

In determinate circostanze (lavoro giornaliero prolungato, forte accumulo di polvere, etc.), gli intervalli indicati si riducono di conseguenza.

• Prima di iniziare il lavoro, dopo il rifornimento di carburante, dopo un urto o una caduta: controllare il corretto posizionamento degli strumenti di taglio, eseguire un controllo visivo generale di crepe e danni. Sostituire subito gli strumenti da taglio danneggiati o spuntati, anche in caso di microscopiche crepe capillari. Affilare gli utensili da taglio (anche all'occorrenza).
• Controllo settimanale: Lubrificazione dell'ingranaggio (eventualmente, se necessario).
• Se necessario: Stringere le viti di fissaggio e i dadi accessibili. Se si rispettano le indicazioni riportate nelle presenti istruzioni per l'uso, si evitano usura eccessiva e danni al dispositivo.

Sostituzione della bobina di filo/filo di taglio

Fig. 31 - 36

1. Estrarre la copertura della bobina tirando con forza la linguetta di tenuta della bobina di filo (5).
2. Prelevare la bobina con i resti di filo e la molla di compressione.
3. Rimuovere la bobina usata.
4. Prendere la nuova bobina di filo ed estrarre rispettivamente 10 cm di entrambi i fili.
5. Posizionare a questo punto la bobina di filo (5) sul- la molla dall'andamento conico, passando sempre attraverso gli occhielli sull'alloggiamento della bobina di fili.
6. Applicare ora la copertura della bobina sulla nuova bobina di filo. Ruotarla in modo che i vani liberi della copertura della bobina coincidano con gli occhielli nell'alloggiamento della bobina di fili.
7. Premere a questo punto la copertura della bobina assieme alla bobina di filo fino a quando non si innesta nell'alloggiamento dei fili.
8. Mediante la lama (A) sulla protezione di taglio (18), si accorcia il filo di falciatura alla lunghezza corretta, quando si riavvia la macchina.

Molatura della lama di limitazione Fig. 25 A

La lama di taglio, con il tempo, può smussarsi.

- Qualora si appurasse tale circostanza, allentare le viti mediante le quali la lama di taglio è fissata sulla calotta di protezione.

• Fissare la lama in una morsa a vite.
- Affilare tutti i fili della lama con una lima piatta e assicurarsi di mantenere costante l'angolo dello spigolo di taglio.
- Importante! Rimontare la lama di taglio.

Sostituire o affilare la lama alla fine di ogni stagione di falciatura o al momento del bisogno.

Affilatura della lama di taglio (17)

In caso di leggero smussamento, è possibile riaffilare da soli i taglienti.

• Fissare la lama in una morsa a vite.
• Affilare tutte e 3 i fili della lama con una lima piatta e assicurarsi di mantenere costante l'angolo dello spigolo di taglio. (\~25°) Limare soltanto in un'unica direzione.
• Sostituire la lama dopo al massimo cinque riaffilature.

In caso di usura molto elevata o taglienti spezzati, sostituire la lama di taglio.

Le lame non bilanciate fanno vibrare la falciatrice a motore in modo evidente; sussiste in questo caso il pericolo di lesioni!

Lubrificazione del riduttore angolare, decespugliatore Fig. 8 (O)

Trattare con grasso al litio. Rimuovere la vite ed intro- durre del grasso, ruotare il manico manualmente fino a quando non fuoriesce grasso; riapplicare poi la vite.

Attenzione! Rabboccare con poco grasso. Non riempi- re mai eccessivamente.

Sostituzione e pulizia della candela d'accensione.

Fig. 37 - 38

Controllare almeno una volta all'anno o in caso di avviamento irregolare, la distanza degli elettrodi della candela di accensione.

La distanza corretta tra la placchetta e il contatto di accensione è di 0,63 mm/0,25".

• Attendere fino a quando il motore non si sia raffreddato completamente.
• Togliere il coperchio della candela dalla candela di accensione stessa e svitare quest'ultima con la chiave per candele in dotazione.

• In caso di usura eccessiva degli elettrodi o incrostazione molto elevata, occorre sostituire la candela con una dello stesso tipo.

• Una forte incrostazione della candela di accensione può dipendere da: Una percentuale di olio troppo elevata nella miscela di benzina, una scarsa qualità dell'olio, una miscela di benzina avariata o un filtro dell'aria sporco.

• Girare completamente la candela nella filettatura con la mano. Evitare in questo caso un'inclinazione angolare della candela.
• Stringere la candela con la relativa chiave in dotazione.
• Se si utilizza una chiave dinamometrica, la coppia di serraggio è pari a 12-15 Nm.
• Infilare correttamente la pipetta della candela sulla candela stessa.

Pulire il filtro dell'aria. Fig. 39 - 42

Filtri dell'aria sporchi riducono la potenza del motore a causa di un afflusso di aria troppo ridotto al carburatore. La polvere e il polline ostruiscono i pori del filtro in schiuma. È dunque essenziale un controllo regolare.

• Allentare la copertura del filtro dell'aria e rimuovere l'elemento in filtro spugna.
• Riapplicare la copertura del filtro dell'aria, in modo che non cada nulla nel canale dell'aria.
• Lavare l'elemento filtrante in acqua saponata calda, risciacquarlo e lasciare che si asciughi all'aria.

Attenzione: Non pulire mai il filtro dell'aria con benzina o solventi infiammabili.

Per non ridurre la durata di vita del motore, occorre sostituire subito un'eventuale filtro dell'aria danneggiato.

Avviso!

Non lasciare mai funzionare il motore se non è inserito l'elemento del filtro dell'aria.

Manutenzione della barra di guida

Ruotare ogni volta la guida quando si affila o si sostituisce la catena. In questo modo si evita l'usura da un lato solo della guida, in particolare sulla punta e sul lato inferiore.

Pulire regolarmente:

1 = l'apertura di alimentazione dell'olio
2 = il canale dell'olio
3 = la scanalatura di scorrimento della guida

Manutenzione e affilatura della catena della sega

Catena correttamente affilata:

Una catena correttamente affilata passa attraversa il legno senza problemi, con una pressione necessaria molto ridotta. Non lavorare con una catena della sega smussata o danneggiata. Questo aumenta lo sforzo fisico necessario, nonché le vibrazioni, e porta a risultati insoddisfacenti come anche ad un usura maggiore.

• Pulire la catena.
• Controllare eventuali rotture negli anelli e la presenza di rivetti danneggiati.
• Sostituire i componenti della catena danneggiati o usurati con pezzi di ricambio adatti, limati se necessario a regola d'arte in forma e dimensione come i pezzi originali.
  • L'affilatura di una catena dovrebbe essere eseguita da operatoti esperti!

Rispettare gli angoli e le dimensioni sotto indicati. Se la catena della sega non è affilata correttamente o la misura di profondità è troppo piccola, sussiste un rischio maggiore di effetti di contraccolpi, con le possibili lesioni che ne derivano! La catena della sega non può arrestata sulla barra di guida. La cosa migliore da fare è dunque di estrarre la catena dalla guida e poi affilarla.

- Selezionare un utensile di affilatura adatto al passo della catena.

Il passo della catena (ad es. 3/8") è contrassegnato nella misura di profondità di ogni lama.

Utilizzare solo lime speciali per le catene di sega!

Lime di altro tipo presentano una forma sbagliata o l'affilatura errata.

Scegliere il diametro della lima a seconda del passo della propria catena. Rispettare assolutamente anche gli angoli seguenti all'atto dell'affilatura della lama della catena.

A B

A = Angolo di limatura

B = Angolo della piastra laterale

L'angolo deve inoltre rimanere invariato per ogni lama. In caso di angoli non uniformi, la catena scorre in modo irregolare, si usura rapidamente e si rompe prima del tempo.

Poiché tali requisiti possono essere soddisfatti solo con una pratica sufficiente e regolare:

• Utilizzare un portalima
Occorre impiegare un portalima all'atto dell'affilatura manuale della catena della sega. Gli angoli di limatura corretti sono contrassegnati sopra.
- Mantenere la lima orizzontale (con l'angolo corretto rispetto alla barra di guida) e limare come da contrassegno dell'angolo sul portalima. Sorreggere il portalima sulla piastra superiore e sulla misura della profondità.
- Limare sempre la lama dall'interno all'esterno.
- La lima si affila solo con movimento in avanti. Sollevarla leggermente quando ci si sposta all'indietro.
- Non toccare i nastri di fissaggio e gli elementi dinamici con la lima.
- Continuare a ruotare regolarmente la lima, al fine di evitare un'usura su un solo lato.
- Prendere un pezzo di legno duro per rimuovere la bava degli spigoli di taglio.

Tutte le lame devono presentare la stessa lunghezza, in quanto altrimenti presentano anche altezze diverse. In questo caso, la catena scorre in modo regolazione e aumenta il rischio che si rompa.

Lubrificazione dell'ingranaggio, potatrice ad asta Lubrificare il meccanismo ogni 10 - 20 ore di esercizio.

1. Applicare l'ingrassatore a pressione sul nottolino di lubrificazione Fig. 54 (Q).

2. Spremere un po' di grasso all'interno.

Attenzione! Rabboccare con poco grasso. Non riempi- re mai eccessivamente.

Verificare la presenza di danni evidenti sulla tosa- siepi, quali:

• fissaggi allentati.
  • componenti usurati o danneggiati.
• dispositivo di taglio piegato, rotto o danneggiato.
• coperture o dispositivi di protezione montati correttamente e intatti.
• Usura, in particolare gioco di scorrimento del dispositivo di taglio.

Sostituire subito gli utensili di taglio danneggiati o spuntati, anche in caso di danni di piccolissima entità.

Lubrificazione dell'ingranaggio, tosasiepi Lubrificare il meccanismo ogni 10 - 20 ore di esercizio.

1. Applicare l'ingrassatore a pressione sul nottolino di lubrificazione Fig. 48 (P).

2. Spremere un po' di grasso all'interno.

Attenzione! Rabboccare con poco grasso. Non riempire mai eccessivamente.

Lubrificare il dispositivo di taglio e il sistema di regolazione angolare con olio lubrificante ecocompatibile.

Regolazione il numero di giri minimo Fig. 62

Quando il dispositivo di taglio continua a girare a vuoto, occorre correggere il numero di giri a vuoto.

1. Lasciare riscaldare il motore per 3-5 minuti, facendolo funzionare (senza imporre numeri di giri elevati!)

2. Ruotare la vite di regolazione (S):

in senso orario
-- il numero di giri a vuoto aumenta (+)
in senso antiorario
-- il numero di giri a vuoto si riduce (−)

Il numero di giri a vuoto è pari a 3000 min ^-1 .

Rivolgersi al produttore qualora il dispositivo di taglio continui comunque a funzionare a vuoto. Non continuare in nessun caso a lavorare con il dispositivo!

Per qualsiasi danno dovuto al mancato rispetto delle indicazioni riportate nelle presenti istruzioni per l'uso, la responsabilità ricade esclusivamente sull'utente.

Questo vale anche in caso di modifiche non autorizzate allo strumento, utilizzo di pezzi di ricambio, componenti applicati e utensili di lavoro non autorizzati, impiego diverso e non conforme alla destinazione d'uso o danni derivati dovuti all'utilizzo di componenti difettosi.

16. Riparazione e ordine dei pezzi di ricambio

Dopo la riparazione o la manutenzione, accertarsi che tutti i componenti tecnici di sicurezza siano applicati e si trovino in stato impeccabile. Conservare in un posto inaccessibile i componenti potenzialmente pericolosi per altre persone e bambini.

Attenzione: Come da legge di responsabilità sui prodotti, non si è responsabili di danni dovuti a riparazioni improprie o non utilizzo di pezzi di ricambio originali.

Incaricare un servizio clienti o un esperto autorizzato. Lo stesso vale anche per gli accessori.

I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal fine il codice QR che si trova in prima pagina.

Avvertenza importante in caso di riparazione:

In caso di restituzione del prodotto per riparazione, tenere presente che per ragioni di sicurezza, il prodotto, deve essere risedito alla stazione di servizio senza olio né carburante.

16.1 Ordine di pezzi di ricambio

In caso di ordinazione di pezzi di ricambio è necessario indicare quanto segue:

• Denominazione del modello
- Numero di articolo
• Dati della targhetta identificativa

Ricambi / Accessori

Per gli utensili da taglio qui elencati è sempre possibile utilizzare il dispositivo di protezione consegnato insieme alla macchina.

Tagliaerba / decespugliatore: N. articolo:

Bobina di filo ∅ 450 7910700707

3 lame dentate ∅ 255 x 1,4 7910700702

Protezione per il trasporto delle 3

lame dentate 3904801065

4 lame dentate ∅ 255 x 1,5 7910700705

Protezione per il trasporto delle 4

lame dentate 3904801066

8 lame dentate ∅ 255 x 1,5 7910700711

Protezione per il trasporto delle 8

lame dentate 3904801066

Scudo di protezione tagliaerba 3904803034

Potatrice ad asta:

Catena della sega Oregon 91PJ040X 7910700704

Barra di guida Oregon 100SDEA318 3904801037

Catena della sega 3/8.50-39 7910100732

Barra di guida AL10-39-507P 7910100731

Protezione per il trasporto catena 3904801039

Prolunga per potatrice ad asta 7910700710

Tosasiepi:

Lame per tosasiepi 400mm 7910700703

Protezione per il trasporto

lame 400mm 3904801043

16.2 Informazioni sulle riparazioni

Occorre osservare che i seguenti pezzi di questo prodotto sono soggetti a usura dovuta all'uso o naturale o che i seguenti pezzi sono necessari come materiali di consumo.

Pezzi soggetti a usura*: Bobina di filo, cinghia trapezoidale, olio motore, candela di accensione, filtro dell'aria, lama, catena della sega

* non necessariamente compreso nel contenuto della fornitura!

Pezzi soggetti a usura

Anche in caso di utilizzo conforme alla destinazione d'uso, alcuni componenti sono soggetti a normale usura.

Tali componenti devono essere sostituiti regolarmente a seconda del tipo e della durata di utilizzo. Fanno parte di questi componenti, tra l'altro, l'attrezzo da taglio e la piastra di tenuta.

⚠ Avviso! Utilizzare solo pezzi di ricambio e accessori originali del fabbricante. In caso di inosservanza di tale indicazione, è possibile una riduzione della potenza, il presentarsi di lesioni, nonché un decadimento della garanzia.

17. Smaltimento e riciclaggio

Avvertenze per l'imballaggio

Il materiale d'imballaggio è riciclabile. Si prega di smaltire gli imballaggi nel rispetto dell'ambiente.

Avvertenze relative alla legge sui dispositivi elettrici ed elettronici (ElektroG)

I dispositivi elettrici ed elettronici usati non rientrano nei rifiuti domestici, ma devono essere trattati e smaltiti in modo separato!

• Le batterie o gli accumulatori utilizzati non integrati nel dispositivo usato devono essere rimossi prima della consegna, senza distruggerli! Il loro smaltimento è regolato dalla legge sulle batterie.
• I proprietari o gli utilizzatori di dispositivi elettrici ed elettronici sono tenuti per legge a restituirli al termine della loro durata utile.
• L'utente finale è responsabile in prima persona per la cancellazione dei suoi dati personali in relazione al dispositivo usato da smaltire!
• Il simbolo del bidone della spazzatura barrato indica che i dispositivi elettrici ed elettronici non possono essere smaltiti insieme ai normali rifiuti domestici.
• I dispositivi elettrici ed elettronici possono essere restituiti gratuitamente presso i seguenti centri:
• Centri di raccolta e smaltimento di diritto pubblico (ad es. depositi comunali).
• Punti vendita di dispositivi elettronici (fisici e online), nella misura in cui il distributore sia tenuto al ritiro o lo offra in modo volontario.
• È possibile consegnare gratuitamente al produttore, senza dovere acquistare prima un nuovo dispositivo da questi, fino a tre dispositivi elettronici usati per ogni tipo di dispositivo con una lunghezza del bordo di massimo 25 centimetri, oppure portare il dispositivo presso un altro centro di raccolta autorizzato nelle proprie vicinanze.
• Altre condizioni di ritiro complementari del produttore e del distributore sono reperibile presso il rispettivo servizio clienti.
• In caso di consegna da parte del produttore di un nuovo dispositivo elettronico presso un privato, quest'ultimo può richiedere il ritiro gratuito del dispositivo elettronico usato, su richiesta dell'utente finale stesso. Contattare a tale proposito il servizio clienti del produttore.

- Quanto esposto si applica solo ad apparecchi installati e distribuiti in un paese dell'Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Nel paesi al di fuori dell'Unione Europea possono applicarsi norme diverse per lo smaltimento di dispositivi elettrici ed elettronici usati.

La vostra amministrazione comunale o altri servizi cittadini vi possono fornire informazioni sulle opzioni di smaltimento dell'apparecchio non più in uso.

Carburanti e oli

• Prima dello smaltimento dell'apparecchio, occorre scaricare il serbatoio del carburante e quello dell'olio motore!
• Il carburante e l'olio motore non rientrano nei rifiuti domestici, né possono essere gettati nelle fogne, ma devono essere trattati e smaltiti in modo separato!
• I serbatoi dell'olio e del carburante devono essere smaltiti in modo rispettoso nei confronti dell'ambiente.

18. Risoluzione dei guasti

La seguente tabella indica dei sintomi di malfunzionamento e descrive come porvi rimedio, qualora il prodotto non funzionasse correttamente. Se non si riesce a localizzare e risolvere il problema, rivolgersi all'officina del servizio assistenza.

Guasto Possibile causa Azione correttiva
L'apparecchio non si mette in moto	Filtro dell'aria sporcoPulire il filtro del carburanteAlimentazione di carburanteErrore nella linea del carburanteIl dispositivo di avviamento è difettosoMotore ingolfatoPipetta della candela non inseritaNessuna scintilla di accensioneMotore difettosoCarburatore difettoso	Pulire/sostituire il filtro dell'ariaPulire o sostituire il filtro del carburanteRifornimentoControllare la presenza di pieghe o danni sulla linea del carburanteContattare il centro di assistenzaRimuovere la candela di accensione, pulirla ed asciugarla; tirare poi più volte la fune del motorino di avviamento; rimontare la candelaControllare il corretto posizionamento della pipetta della candelaPulire e/o sostituire la candela di accensioneControllare eventuali danni sul cavo di accensioneContattare il centro di assistenzaContattare il centro di assistenza
Il motore si mette in moto e poi si spegne	Regolazione del carburatore errata (numero di giri a vuoto)	Contattare il centro di assistenza
Il motore si mette in modo, ma l'attrezzo da taglio rimane fermo	Attrezzo da taglio bloccatoErrore interno (albero di trasmissione, ingranaggio)Accoppiamento difettoso	Spegnere il motore e rimuovere l'oggettoContattare il centro di assistenzaContattare il centro di assistenza
Lo strumento funziona con interruzioni (funziona a singhiozzo)	Il carburatore è impostato in modo erratoLa candela di accensione è coperta di fuliggineInterruttore ON/OFF difettoso	Contattare il centro di assistenzaPulire o sostituire la candela di accensioneContattare il centro di assistenza
Sviluppo di fumo	Miscela di carburante errataIl carburatore è impostato in modo errato	Utilizzare miscela per motori a due tempi con un rapporto di miscelazione 40:1Contattare il centro di assistenza
L'apparecchio non funziona a piena potenza	La macchina è sovraccaricaIl filtro dell'aria è sporcoIl carburatore è impostato in modo erratoMarmitta intasata	Durante la falciatura/tosatura, non premere con forzaPulire o sostituire il filtro dell'ariaContattare il centro di assistenzaControllare lo scappamento
Il decespugliatore non funziona a piena potenza	Lama di taglio smussata o danneggiataMateriale da tagliare troppo alto (sovraccarico dello strumento)	Affilare o sostituire la lama di taglioTagliare l'erba gradualmente
Il tagliaerba non funziona a piena potenza	Filo di taglio troppo corto o danneggiatoLo strumento è sovraccarico, poiché l'erba è troppo alta	Portare avanti o sostituire il filo di taglioTagliare l'erba gradualmente
Il filo di taglio non può essere portato in avanti	Bobina di filo vuota Sostituire la bobina di filo
La potatrice ad asta non sega, strappa o vibra	Tensione della cinghia troppo altaCatena non affilataCatena montata in modo erratoCatena usurata	Controllare e regolare la tensione della catenaFare riaffilare o sostituire la catenaRimontare la catenaSostituire la catena
La catena della sega si scalda o la lubrificazione della catena della sega non funziona	Non è presente olio nel serbatoioLinea di alimentazione dell'olio intasataTensione della cinghia troppo altaCatena non affilata	Rabboccare con olioPulire la linea di alimentazione dell'olioRegolare la tensione della catenaFare riaffilare o sostituire la catena

Limpie regularmente:

Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garantie NL
