BEDIENUNGSANLEITUNG MFH53004BP SCHEPPACH

AusgabeNr. 5904805904_0101 Rev.Nr. 24/09/2025

Backpack Benzin-Multifunktionsgerät Originalbetriebsanleitung

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!www.scheppach.com

Erklärung der Symbole auf dem Produkt Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen. Warnung - Zur Verringerung des Verletzungsrisikos Betriebsanleitung lesen. Achtung! Benzin ist sehr leicht entzündlich. Vermeiden Sie das Rauchen, o󰀨enes Feuer oder Funkenug in der Nähe von Kraftsto󰀨. Warnung! Bei Nichteinhaltung Lebensgefahr, Verletzungsgefahr oder Beschädigung des Werkzeugs möglich. Achtung Verletzungsgefahr! Hände und Füße nicht bei laufendem Motor mit dem Messer in Berührung bringen. Halten Sie Kinder, Zuschauer und Helfer 15 m vom Freischneider entfernt! Achtung, keine Sägeblätter oder mehrteilige metallische Schneidwerkzeuge verwenden! Schutzhelm, Gehörschutz und Schutzbrille verwenden! Festes Schuhwerk und Arbeitshandschuhe tragen! Achtung! Der Auspu󰀨 und andere Teile des Motors werden im Betrieb sehr heiß, nicht berühren! 40:1 MIX

Symbol für das einzufüllende „Mischverhältnis Benzin/Öl“ auf dem Tankdeckel. Achtung! Verletzungsgefahr durch wegschleudernde Gegenstände. Das Produkt entspricht den geltenden europäischen Richtlinien.www.scheppach.com

Das Produkt entspricht den geltenden serbischen Richtlinien. Achtung vor Rückschlag!

Achtung vor Elektroleitungen! Halten sie mindestens 10m Abstand. Grastrimmer: Schnittdurchmesser 450 mm, Drehzahl max. 6900 min

Heckenschere: Schnittlänge max. 400 mm, Motordrehzahl min. 4200 min

Freischneider: Schnittdurchmesser 255 mm, Drehzahl max. 7500 min

Hochentaster: Schnittlänge max. 254 mm, Motordrehzahl min. 4200 min

Garantierter Schallleistungspegel Tankinhaltwww.scheppach.com

17. Entsorgung und Wiederverwertung .................................................................. 31

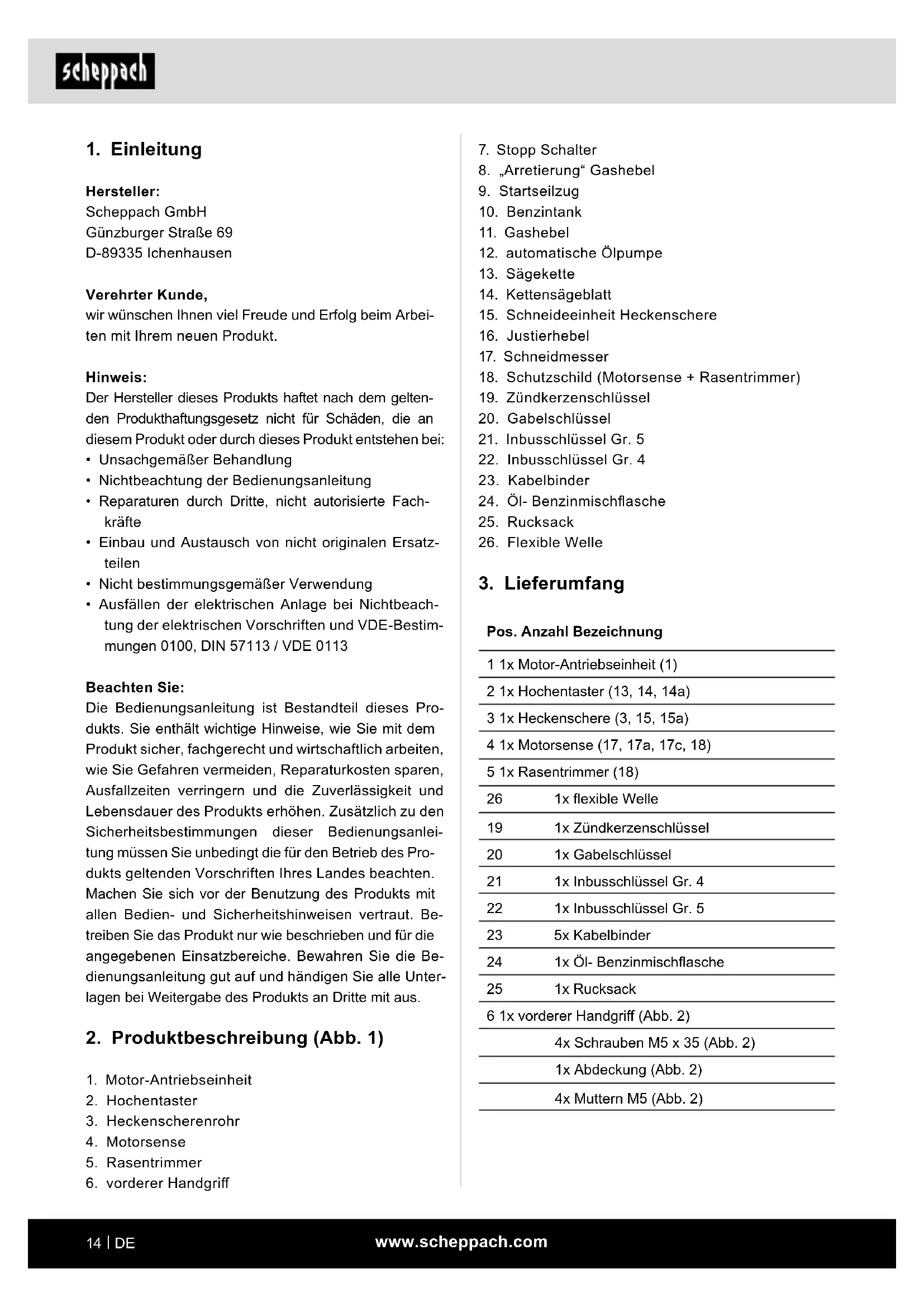

Hersteller: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde, wir wünschen Ihnen viel Freude und Erfolg beim Arbei- ten mit Ihrem neuen Produkt. Hinweis: Der Hersteller dieses Produkts haftet nach dem gelten- den Produkthaftungsgesetz nicht für Schäden, die an diesem Produkt oder durch dieses Produkt entstehen bei:

• Unsachgemäßer Behandlung

• Nichtbeachtung der Bedienungsanleitung

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte

• Einbau und Austausch von nicht originalen Ersatz- teilen

• Nicht bestimmungsgemäßer Verwendung

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Bestim- mungen 0100, DIN 57113 / VDE 0113 Beachten Sie: Die Bedienungsanleitung ist Bestandteil dieses Pro- dukts. Sie enthält wichtige Hinweise, wie Sie mit dem Produkt sicher, fachgerecht und wirtschaftlich arbeiten, wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Produkts erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanlei- tung müssen Sie unbedingt die für den Betrieb des Pro- dukts geltenden Vorschriften Ihres Landes beachten. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Be- treiben Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Be- dienungsanleitung gut auf und händigen Sie alle Unter- lagen bei Weitergabe des Produkts an Dritte mit aus.

2. Produktbeschreibung (Abb. 1)

1. Motor-Antriebseinheit

3. Heckenscherenrohr

8. „Arretierung“ Gashebel

12. automatische Ölpumpe

15. Schneideeinheit Heckenschere

24. Öl- Benzinmischasche

Pos. Anzahl Bezeichnung 1 1x Motor-Antriebseinheit (1) 2 1x Hochentaster (13, 14, 14a) 3 1x Heckenschere (3, 15, 15a) 4 1x Motorsense (17, 17a, 17c, 18) 5 1x Rasentrimmer (18) 26 1x exible Welle 19 1x Zündkerzenschlüssel 20 1x Gabelschlüssel 21 1x Inbusschlüssel Gr. 4 22 1x Inbusschlüssel Gr. 5 23 5x Kabelbinder 24 1x Öl- Benzinmischasche 25 1x Rucksack 6 1x vorderer Handgri󰀨 (Abb. 2) 4x Schrauben M5 x 35 (Abb. 2) 1x Abdeckung (Abb. 2) 4x Muttern M5 (Abb. 2)www.scheppach.com

4. Bestimmungsgemäße Verwendung

Die Motorsense (Verwendung des Schneidmessers) eignet sich zum Schneiden von leichtem Gehölz, star- kem Unkraut und Unterholz. Der Rasentrimmer (Verwendung der Fadenspule mit Schnittfaden) eignet sich zum Schneiden von Rasen, Grasächen und leichten Unkraut. Die Heckenschere ist zum Schneiden von Hecken, Bü- schen und Sträuchern geeignet. Der Hochentaster ist für Entastungsarbeiten an Bäu- men vorgesehen. Sie ist nicht geeignet für umfang- reiche Sägearbeiten und Baumfällungen sowie zum Sägen von anderen Materialien als Holz. Die Einhaltung der vom Hersteller beigefügten Ge- brauchsanweisung ist Voraussetzung für den ord- nungsgemäßen Gebrauch des Gerätes. Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstel- len. Beachten Sie unbedingt die Einschränkungen in den Sicherheitshinweisen. Bitte beachten Sie, dass unsere Geräte bestimmungs- gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben so- wie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Achtung! Wegen körperlicher Gefährdung des Benut- zers darf das Benzin Multifunktionsgerät nicht zu folgen- den Arbeiten eingesetzt werden: zum Reinigen von Geh- wegen und als Häcksler zum Zerkleinern von Baum- und Heckenabschnitten. Ferner darf das Benzin Multifunk- tionsgerät nicht zum Einebnen von Bodenerhebungen, wie z.B. Maulwurfshügel verwendet werden. Aus Sicher- heitsgründen darf das Benzin Multifunktionsgerät nicht als Antriebsaggregat für andere Arbeitswerkzeuge und Werkzeugsätze jeglicher Art verwendet werden. Das Benzin Multifunktionsgerät darf nur nach ihrer Bestim- mung verwendet werden. Jede weitere darüber hinaus- gehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Wer das Gerät nicht benutzen darf: Personen, die nicht mit der Bedienungsanleitung ver- traut sind, Kinder unter 16 Jahren sowie Personen, die unter Alkohol-, Drogen-, Medikamenteneinuss stehen, müde oder krank sind.

5. Allgemeine Sicherheitshinweise

m WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Produkt versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/ oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisun- gen für die Zukunft auf. Sicherheitsanweisungen Beim Gerätetransport

• Stellen Sie beim Transport immer den Motor ab.

• Niemals das Motorgerät mit laufendem Schneid- werkzeug tragen oder transportieren.

• Motorgerät nur in Arbeitshaltung tragen: Motorgerät auf dem Rücken, linke Hand am vorde- ren Gri󰀨 und rechte Hand am Bedienungsgri󰀨 (auch bei Linkshändern) Schneidwerkzeug auf Bodennä- he abgesenkt.

• Um das Auslaufen von Kraftsto󰀨, Beschädigungen und Verletzungen zu verhindern, ist das Gerät beim Transport in Fahrzeugen gegen Umkippen zu si- chern. Der Tank ist auf Dichtheit zu prüfen. Es ist zu empfehlen den Tank vor dem Transport zu entleeren.

• Beim Versand ist in jedem Fall der Tank vorher zu entleeren.

• Bei Nichtgebrauch und Transport bei allen Geräten immer Messerschutz montieren.

• Achten Sie darauf, dass sich keine Personen oder Tiere in der Nähe des Arbeitsbereiches benden (Min- destabstand von 15 m). Im geschnittenen und aufge- wirbelten Gras können sich Fremdkörper wie Steine benden. Sie tragen die Verantwortung für die Sicher- heit in Ihrem Arbeitsbereich und sind haftungspichtig für Schäden an Personen oder Gegenständen.

• Das Benzin Multifunktionsgerät darf in der Nähe von Personen oder Tieren weder gestartet noch be- nutzt werden.

• Verwenden Sie das Gerät nicht, wenn Sie müde oder unkonzentriert sind, unter Alkohol- oder Dro- geneinuss stehen. Unaufmerksamkeit kann zu ernsthaften Verletzungen führen.

• Verwenden Sie eine zugelassene Schutzbrille. Ver- wenden Sie einen zugelassenen Gehörschutz.

• Verwenden Sie gute Schutzhandschuhe.

• Verwenden Sie gute rutschfeste Arbeitsschuhe mit Sicherheitsstahlkappen. Arbeiten Sie mit dem Gerät niemals mit Sandalen oder gar barfuß.www.scheppach.com

• Benutzen Sie das Gerät nicht ohne Auspu󰀨 und richtig installiertem Auspu󰀨schutz.

• Berühren Sie den Auspu󰀨 nicht. Gefahr von Ver- brennungen.

• Verwenden Sie nur den in der Anleitung empfoh- lenen Kraftsto󰀨.

• Bewahren Sie Benzin nur in dafür vorgesehenen Behältern an einem sicheren Ort auf.

• Stehen Sie beim Schneiden am Abhang immer un- terhalb des Schneidwerkzeugs.

• Achten Sie immer darauf, dass sich im Fadenkopf, in der Schutzhaube oder im Motor keine Gegen- stände o. Ä. ansammeln.

• Verwenden Sie keinen Draht oder Ähnliches in der Fadenspule.

• Arbeiten Sie nur bei Tageslicht oder guter künst- licher Beleuchtung.

• Führen Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch.

• Prüfen Sie, ob alle Schrauben und Verbindungsteile fest angezogen sind.

• Halten Sie das Gerät stets mit beiden Händen fest.

• Überprüfen Sie vor jedem Einsatz das Gerät und seine Komponenten und Schutzvorrichtungen auf Beschädigungen oder Verschleiß und lassen gege- benenfalls die notwendigen Reparaturen durchfüh- ren. Setzen Sie Schutz- und Sicherheitsvorrichtun- gen niemals außer Kraft. Benutzen Sie das Gerät nicht, wenn Beschädigungen oder Abnutzungser- scheinungen zu Tage treten sollten.

• Halten Sie die Werkzeuge sauber und funktions- tüchtig, um besser und sicherer arbeiten zu können.

• Halten Sie das Gerät beim Arbeiten immer in aus- reichendem Abstand zum Körper.

• Bei Arbeitsunterbrechungen und Standortwechsel Gerät immer ausschalten, Stillstand des Schneid- werkzeugs abwarten und Motor abstellen.

• Gerät nie unbeaufsichtigt am Arbeitsplatz liegen lassen. Lagern Sie das Gerät bei Arbeitsunterbre- chungen an einem sicheren Ort.

• Lassen Sie sich während der Arbeit mit diesem Ge- rät nicht ablenken. Sie können dadurch die Kontrolle über das Werkzeug verlieren. Verwenden Sie das Gerät niemals bei Regen, in feuchter oder nasser Umgebung und lagern Sie es nicht im Freien.

• Sollte das Gerät nass werden, warten Sie, bis es voll- ständig getrocknet ist, bevor Sie es wieder benutzen.

• Suchen Sie den Arbeitsbereich vor dem Arbeiten mit diesem Gerät auf Fremdkörper ab und entfer- nen Sie diese.

• Tragen Sie bei Ausforstungsarbeiten unbedingt ei- nen zugelassenen Schutzhelm.

• Tragen Sie keine weite Kleidung oder Schmuck. Tra- gen Sie lange Hosen zum Schutz Ihrer Beine. Ver- wenden Sie bei langen Haaren eine Kopfbedeckung. Lockere Kleidung, Schmuck und lange Haare können von sich bewegenden Teilen erfasst werden. Tragen Sie geeignete feste, enganliegende Arbeitskleidung.

• Halten Sie Körperteile und Kleidungsstücke fern vom Schneidwerkzeug, wenn Sie den Motor anlas- sen oder laufen lassen.

• Achten Sie beim Arbeiten auf einen festen und si- cheren Stand. Vermeiden Sie es wegen der Stolper- gefahr, mit dem Gerät rückwärts zu gehen.

• Vermeiden Sie anormale Körperhaltungen.

• Bei längerer Anwendung des Benzin Multifunktions- geräts kann es zu einer vibrationsbedingten Durch- blutungsstörung kommen (Weißngerkrankheit). Angaben über die Dauer der Anwendung können in diesem Fall nicht gemacht werden, da dies von Per- son zu Person unterschiedlich sein kann. Folgende Faktoren können diese Erscheinung beeinussen: Durchblutungsstörungen der Hände des Bedieners, niedrige Außentemperaturen, lange Anwendungs- zeiten. Deshalb wird empfohlen warme Arbeits- handschuhe zu tragen und regelmäßige Arbeits- pausen einzulegen.

• Die Abgase von Verbrennungsmotoren sind giftig und können unter anderem zur Erstickung führen.

• Das Gerät darf nur im Freien in Betrieb genommen werden.

• Befüllen Sie den Kraftsto󰀨tank nur im Freien oder in ausreichend belüfteten Bereichen.

• Benzin und Benzindämpfe sind leicht entzündbar. Halten Sie das Gerät fern von entammbaren Ma- terialien und Zündquellen wie z.B. Öfen oder Herde. Rauchen Sie nicht, während Sie das Gerät auftan- ken oder betätigen. Trocknen Sie eventuell ver- schüttetes Benzin sofort auf.

• Starten Sie das Benzin Multifunktionsgerät nur an einem von der Auftankstelle entfernten Ort.

• Achten Sie darauf, dass der Deckel des Tankbe- hälters stets gut verschlossen ist. Achten Sie auf eventuelle Leckstellen.

• Während der Motor läuft, oder bei heißer Maschine darf der Tankverschluss nicht geö󰀨net oder Kraft- sto󰀨 nachgefüllt werden.

• Tankverschluss langsam ö󰀨nen damit Benzindämp- fe entweichen können.

• Achten Sie darauf, dass die Gri󰀨e trocken, sauber und frei von Benzingemisch sind.www.scheppach.com

• ACHTUNG: Das Schneidwerkzeug rotiert nach Ab- stellen der Maschine einige Sekunden nach.

• Legen Sie das Gerät erst ab, nachdem das Schnei- dewerkzeug zum Stillstand gekommen ist und der Motor abgestellt wurde.

• Tauschen Sie ein beschädigtes Schneidwerkzeug umgehend gegen ein Neues aus.

• Verwenden Sie immer nur den Originalfaden. Ver- wenden Sie anstelle des Nylonfadens niemals einen Metalldraht.

• Das Gerät und die Schneidwerkzeuge müssen re- gelmäßig und sachgemäß überprüft und gewartet werden. Beschädigungen müssen von einer Fach- werkstatt instandgesetzt werden.

• Benutzen Sie nur vom Hersteller empfohlenes Zu- behör.

• Lassen Sie Ihr Gerät nur von qualiziertem Fach- personal und nur mit Original-Ersatzteilen reparie- ren. Damit wird sichergestellt, dass die Sicherheit des Geräts erhalten bleibt. In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betre󰀨en, mit diesem Zeichen versehen: m

Das Produkt ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Des Weiteren können trotz aller getro󰀨ener Vorkeh- rungen nicht o󰀨ensichtliche Restrisiken bestehen.

• Restrisiken können minimiert werden, wenn die „Si- cherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Bedienungsanleitung ins- gesamt beachtet werden.

• Vermeiden Sie zufällige Inbetriebsetzungen des Produkts: beim Einführen des Steckers in die Steck- dose darf die Betriebstaste nicht gedrückt werden. Verwenden Sie das Einsatzwerkzeug, das in dieser Bedienungsanleitung empfohlen wird. So erreichen Sie, dass Ihr Produkt optimale Leistungen erbringt.

• Halten Sie Ihre Hände vom Arbeitsbereich fern, wenn das Produkt in Betrieb ist.

• Auch wenn Sie dieses Gerät vorschriftsmäßig be- dienen, bleiben immer Restrisiken bestehen. Fol- gende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Geräts auftreten. Wenn Sie beim Schneiden trotzdem auf einen Fremdkörper tre󰀨en sollten, schalten Sie das Ge- rät aus und entfernen Sie diesen.

• Sollte der Grastrimmer, Freischneider oder Hoch- entaster durch Fremdkörper (Steine, Grasansamm- lung, Äste o. ä.) blockiert werden, so entfernen Sie die Fremdkörper mit einem stumpfen Gegenstand. Entfernen Sie Fremdkörper niemals mit den Fin- gern. Dies kann zu schweren Verletzungen führen. Verwenden Sie geeignete Schutzhandschuhe.

• Laufendes Gerät unbedingt vom Körper fernhalten.

• Überlasten Sie die Maschine nicht und führen Sie keine Arbeiten aus, für die das Gerät nicht vorge- sehen ist.

• Achten Sie darauf, dass die Belüftungsö󰀨nungen immer frei von Verschmutzungen sind.

• Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.

• Bewahren Sie das Gerät an einem sicheren und trockenen Ort auf.

• Nach Aufprall oder sonstigen Beschädigungen, prü- fen Sie die Maschine auf Beschädigungen.

• Halten Sie Körperteile und Kleidungsstücke fern vom Fadenkopf, wenn Sie den Motor anlassen oder laufen lassen.

• Achten Sie besonders beim Trimmen von Rasen- kanten, Kieseinfassungen und dergleichen darauf, dass Steine und Erde von dem Schneidfaden weg- geschleudert werden können.

• Mit eingeschaltetem Gerät niemals Straßen oder Wege überqueren.

• Schneiden Sie niemals gegen harte Gegenstände wie Steine usw. So vermeiden Sie Verletzungen und Beschädigungen des Gerätes.

• Gerät niemals ohne Schutzvorrichtung verwenden.

• Die Schneidvorrichtung niemals mit den Händen an- halten. Immer abwarten, bis diese von alleine anhält.

• Führen Sie den Fadenkopf so nah wie möglich am Boden.

• Schneiden Sie nur Gras, das am Boden wächst. Gras in Mauerritzen oder auf Steinen darf nicht ge- schnitten werden.

• Achten Sie immer darauf, dass sich im Fadenkopf, in der Schutzhaube oder im Motor keine Gegen- stände o. Ä. ansammeln.

• Benutzen Sie das Gerät nur mit Schutzvorrichtung.

• Schalten Sie das Gerät immer ab bevor Sie es ab- stellen.

• Achten Sie auf Verletzungsgefahr im Bereich der Schneidvorrichtung, die dem Abschneiden des Fa- dens dient.www.scheppach.com

• Warnung! Halten Sie Passanten von dem laufen- den Gerät fern, arbeiten Sie jedoch niemals allein.

• Halten Sie sich in Hörweite von anderen auf, falls Sie Hilfe brauchen.

• Halten Sie den Motor unverzüglich an, wenn sich Ihnen jemand nähert.

• Stellen Sie sicher, dass die Sägekette nicht in Kon- takt mit Fremdkörpern wie Steinen, Zäunen, Nägeln o. ä. kommt. Diese Objekte könnten weggeschleu- dert werden und den Benutzer oder Passanten ver- letzen oder die Sägekette beschädigen.

• Nationale Vorschriften können den Einsatz des Hochentasters beschränken.

• Verwenden Sie die Maschine in keiner Position, aus der sie in einen Umkreis von 10 m zu Hochspan- nungsleitungen kommen kann. Ziehen Sie vor allen Arbeiten an dem Gerät selbst (z.B. Transport, Aufbau, Umrüst-, Reinigungs- und Wartungsarbeiten) den Zündkerzenstecker ab!

Schnittdaten Grastrimmer Schnittdurchmesser 450 mm Fadenstärke 2 x 2,8 mm Fadenlänge 4 m Drehzahl Grastrimmer max. 6900 min

Schnittdaten Freischneider Schnittdurchmesser 255 mm Schneideblattstärke 1,4 mm Zähnezahl 3 Drehzahl Freischneider max. 7500 min

Schnittdaten Heckenschere Schnittdurchmesser 24 mm Schwert Winkelverstellung +90°/0°/-75° (165°) Schnittlänge 400 mm Schnittgeschwindig- keit max. 1550 min

Schnittdaten Hochentaster Länge Führungsschiene 300 mm Schnittlänge 254 mm Führungsschiene Typ AL10-39-507P Sägekettenteilung 3/8" Sägekettentyp 3/8.50-39

• Gesundheitsschäden, die aus Hand-Arm-Schwin- gungen resultieren, falls das Gerät über einen län- geren Zeitraum benutzt, nicht ordnungsgemäß ge- führt und gewartet wird.

• Verletzungen und Sachschäden, verursacht durch herumschleudernde Werkzeugaufsätze, die auf- grund von plötzlicher Beschädigung, Verschleiß oder nicht ordnungsgemäßer Anbringung unerwar- tet aus/von dem Gerät geschleudert werden.

• Warnung! Dieses Gerät erzeugt während des Be- triebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Ver- letzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsul- tieren, bevor das Gerät bedient wird.

• Die Kralle bei jedem Schnitt als Ansatzpunkt be- nutzen, immer mit laufender Sägekette den Schnitt beginnen. Führen Sie den Schnitt so, dass die Säge nicht im Holz stecken bleibt.

• Achten Sie besonders auf unter Spannung stehen- de Äste.

• Gerät nur mit laufender Sägekette aus dem Holz ziehen.

• Nie über Schulterhöhe oder einhändig mit dem Ge- rät arbeiten.

• Stehen Sie stets außerhalb der Fallrichtung. Hal- ten Sie sich an Hängen oberhalb des zu fällenden Baumes auf.

• Führen Sie Sägearbeiten an einem Baum, der am Hang steht, immer seitlich, niemals von ober- oder unterhalb aus.

• Achten Sie immer auf die Fallrichtung der abzutren- nenden Teile.

• Setzen Sie nie mit der Schienenspitze zum Schnitt an und sägen Sie nie mit der Schienenspitze.

• Rückschlaggefahr! Rückschlaggefahr besteht im- mer, wenn die Schienenspitze Holz oder andere Gegenstände berührt. Die Kettensäge wird dadurch unkontrollierbar und kann mit großer Wucht in Rich- tung Bediener gestoßen werden.

• Das Gerät nicht als Hebel zum Bewegen von Ge- genständen benutzen.

• Beim Transport und bei Aufbewahrung immer den Kettenschutz verwenden.

• Sichern Sie das Gerät während des Transportes, um Kraftsto󰀨verlust, Beschädigung oder Verletzung zu vermeiden.www.scheppach.com

Vibrationskennwerte Vibrationswert nach ISO 22867: Vibration Grastrimmer a

• Ö󰀨nen Sie die Verpackung und nehmen Sie das Produkt vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Verpa- ckungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Produkt und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

• Machen Sie sich vor dem Einsatz anhand der Bedie- nungsanleitung mit dem Produkt vertraut.

• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.

• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Produkts an. m WARNUNG! Produkt und Verpackungsmaterial sind kein Kin- derspielzeug! Kinder dürfen nicht mit Kunststo󰀨- beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

9. Vor Inbetriebnahme

Prüfen Sie das Gerät vor jeder Inbetriebnahme auf:

• Dichtheit des Treibsto󰀨systems.

• Einwandfreien Zustand und Vollständigkeit der Schutzeinrichtungen und der Schnittvorrichtung.

• Festen Sitz sämtlicher Verschraubungen.

• Leichtgängigkeit aller beweglichen Teile. Stärke Treibglieder 1,27 mm Volumen des Öltanks 125 cm

Drehzahl Hochentaster min. 4200 min

Antrieb Hubraum 51,7 cm

Motornennleistung 1,45 kW Leerlaufdrehzahl 3000 ±300 min

-Ausstoß 1.059,5 g/kWh Motortyp 2-Takt Motor, luftgekühlt Gewicht mit Grastrimmer 11,98 kg Gewicht mit Freischneider 11,88 kg Gewicht mit Hochentaster 12,53 kg Gewicht mit Heckenschere 13,20 kg Technische Änderungen vorbehalten! Geräusch und Vibration m Warnung: Lärm kann gravierende Auswirkungen auf Ihre Gesundheit haben. Übersteigt der Maschinen- lärm 85 dB, tragen Sie bitte einen geeigneten Gehör- schutz. Beschränken Sie die Geräuschentwicklung und Vibra- tion auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.

• Warten und reinigen Sie das Gerät regelmäßig.

• Passen Sie Ihre Arbeitsweise dem Gerät an.

• Überlasten Sie das Gerät nicht.

• Lassen Sie das Gerät gegebenenfalls überprüfen.

• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

• Tragen Sie Handschuhe. Information zur Geräuschentwicklung nach ISO 22868; EN ISO 3744:1995: Geräuschkennwerte Schallleistungspegel L

115,2 dB Schalldruckpegel L

97,3 dB Unsicherheit K

10. Aufbau und Bedienung

m Achtung! Vor der Inbetriebnahme das Produkt unbedingt komplett montieren! MONTAGE Beim Zusammenbau dieser Maschine befolgen Sie bit- te die angegebenen Montageanweisungen.

1. Montieren Sie den Gri󰀨 an die Maschine

• Installieren Sie den vorderen Handgri󰀨 wie auf dem Bild 2 gezeigt.

• Achten Sie darauf, dass Sie den Stift auf das Loch richten. Befestigen Sie die Schrauben nur locker, bevor Sie die angenehmste Arbeitsstellung mit den Tragegurten eingestellt haben. Der vordere Hand- gri󰀨 sollte wie auf den Bildern 2+3 gezeigt ausge- richtet werden, dann die Schrauben festsziehen.

2. Schaft montieren Abb. 4

• Ziehen Sie den Arretierbolzen (a) heraus und drü- cken den unteren Teil des Schafts (b) nach unten, bis der Arretierbolzen einrastet. Der Bolzen (a) ist an der richtigen Position, wenn er vollständig in der Bohrung sitzt.

• Ziehen Sie dann den Knopf (d) sicher fest.

3. Montieren Sie den Schutz Abb. 5-7

• Befestigen Sie den Schutz mit dem als Standard- zubehör mitgelieferten Schlüssel; ziehen sie die Schrauben fest. m Warnung! Verwenden Sie die Maschine niemals ohne Schutz!

4. Montieren und demontieren der Schneidein-

richtungen Grastrimmer / Fadenspule Abb. 8-9

• Lösen Sie die Mutter. Richten Sie die beiden Bohrungen von Flansch und Abdeckung aus. Halten Sie den Flansch mit einem Schraubendreher und drehen den Steckschlüssel im Uhrzeigersinn; die Mutter löst sich. Entfernen Sie die Abdeckung durch Lösen der Mutter.

• Befestigen Sie den Nylon-Schneidkopf. Halten Sie den Flansch weiter fest, bringen Sie den Nylon-Schneidkopf am Schaft an und drehen ihn gegen den Uhrzeigersinn; der Nylon-Schneidkopf wird befestigt. Abb. 9 1 Treibsto󰀨 und Öl Empfohlene Treibsto󰀨e Benutzen Sie nur ein Gemisch aus bleifreiem Ben- zin und speziellem 2-Takt-Motoröl. Mischen Sie das Treibsto󰀨gemisch nach der Treibsto󰀨 -Mischtabelle an. Achtung: Verwenden Sie kein Treibsto󰀨gemisch, das mehr als 90 Tage lang gelagert wurde. Achtung: Verwenden Sie kein 2-Takt-Öl das ein Mischverhältnis von 100:1 empehlt. Bei Motorenschä- den auf Grund ungenügender Schmierung entfällt die Motorgarantie des Herstellers. Achtung: Verwenden Sie zum Transport und zur La- gerung von Kraftsto󰀨 nur dafür vorgesehene und zu- gelassene Behälter. Geben Sie jeweils die richtige Menge Benzin und 2-Takt-Öl in die beiliegende Mischasche. Schütteln Sie anschließend den Behälter gut durch. Verwenden Sie niemals Öl für 4-Takt-Motoren oder wassergekühlte 2-Takt-Motoren. Dadurch können die Zündkerze verschmutzt, das Abluftteil blockiert oder der Kolbenring verklebt werden. Treibsto󰀨gemische, die einen Monat oder länger nicht genutzt wurden, können den Vergaser verstopfen oder den Motorbetrieb beeinträchtigen. Geben Sie nicht be- nötigten Treibsto󰀨 in einen luftdichten Behälter und be- wahren Sie diesen in einem dunklen, kühlen Raum auf. 2 Treibsto󰀨 -Misch-Tabelle Mischverfahren: 40 Teile Benzin auf 1 Teil Öl Beispiel: 1 l Benzin : 0,025 l 2-Takt-Öl 5 l Benzin : 0,125 l 2-Takt-Öl Warnung! Achten Sie auf die Abgase. Schalten Sie den Motor vor dem Betanken immer aus. Geben Sie niemals Benzin in das Gerät, wäh- rend der Motor läuft oder es heiß ist. Es besteht Brandgefahr! Tanken Sie nur im Freien oder in gut belüfteten Räumen. Darauf achten, dass kein Kraftsto󰀨 oder Kettenöl ins Erdreich gelangt (Umweltschutz). Ge- eignete Unterlage verwenden.www.scheppach.com

• Lösen Sie den Nylon-Schneidkopf. Halten Sie den Flansch mit einem Schraubendreher und drehen dann den Nylon-Schneidkopf im Uhrzei- gersinn; nun kann er ersetzt werden. Freischneider / Schnittmesser

• Befestigen Sie die Klinge. Abb. 10-12 Nehmen Sie den äußeren Flansch nach Lösen der Mutter ab. Richten Sie dann die Klinge (17), den äußeren Flansch (17a), die Abdeckung (17b) und die Mutter aus. Beachten Sie, dass die Drehrich- tung der Klinge mit der Pfeilrichtung auf der Klin- ge übereinstimmen muss. Halten Sie den Flansch mit einem Schraubendreher und ziehen die Mutter gegen den Uhrzeigersinn fest; achten Sie darauf, dass die Mutter sicher befestigt ist.

• Lösen Sie die Klinge. Halten Sie den Flansch mit einem Schraubendreher und lösen die Mutter; dann können Sie die Klinge abnehmen. m Warnung! Bitte stellen Sie vor der Benutzung sicher, dass der Schneidkopf richtig montiert ist! BETRIEB Beim Arbeiten mit dem Gerät als Rasentrimmer und Freischneider muss die Kunststo󰀨schutzhaube für Messer- bzw. Fadenbetrieb montiert sein, um das Wegschleudern von Gegenständen zu verhindern. Das integrierte Messer (A) in der Schnittfaden-Schutz- haube schneidet den Faden automatisch auf die opti- male Länge ab. Fig. 25

5. Montieren der exiblen Welle Abb. 13 - 24

• Ziehen sie den Arretierbolzen heraus und befesti- gen sie die exible Welle am Motor bis der Arretier- bolzen einrastet. Abb. 13, 14

• Luftlterdeckel ö󰀨nen, Gaszug wie gezeigt ein- schrauben und an Drosselklappe einhängen. Abb. 15 - 17

• Mit Kontermutter sichern, Gaszug muss sich von Leerlauf bis Vollgas frei bewegen können. Abb. 18

• Kabel für Zündunterbrechung wie in Bild 19 + 20 gezeigt zusammenstecken.

• Luftlterdeckel wieder mit Schraube befestigen. Abb. 21

• Schraube an Gri󰀨teil entfernen und die andere Seite der exiblen Welle in das Gri󰀨teil einstecken und mit der Schraube am Gri󰀨teil befestigen. Abb. 22 + 23

• Den Gaszug mit Kabelbindern an der exiblen Welle xieren. Abb. 24

6. Bringen Sie den Gurt an. Abb. 56 - 60

• Legen Sie den Tragegurt an. Abb. 56 - 58

• Balancieren Sie die Maschine zuerst bei ausge- schaltetem Zustand aus.

• Das Schneidwerkzeug darf bei normaler Arbeits- haltung gerade noch den Boden berühren.

• An den Gurten kann der Sitz des Rucksacks auf die jeweilige Körpergröße eingestellt werden. Abb. 59

• Sicherheitsknopf am Tragegurt. Abb. 60 ACHTUNG! Im Notfall kann der Sicherheitsknopf (m) am Tragegurt gedrückt werden. Die Maschine löst sich dann sofort vom Tragegurt und fällt zu Boden.

7. Montage der Heckenschere Abb. 47 - 49

• Entfernen sie Schraube (d), bringen sie die Bohrun- gen (c) in Flucht und schrauben Sie Schraube (d) wieder ein.

• Setzen Sie die Heckenschere (15) passgenau auf die Verbindungsstange (3) wie in Abbildung 47 dar- gestellt.

• Mit Schraube (a) klemmen.

• Einstellung der Neigung durch Entriegelung der Sperre. (Abb. 48)

• Die Heckenschere kann von 0° bis 90° (Abb. 49) ge- neigt werden.

8. Montage von Schwert und Sägekette

• Entfernen Sie die Kettenradabdeckung (Abb. 52/ Pos. J) durch Lösen der Befestigungsmutter (Pos. I). Die Sägekette (Pos. F) wird, wie abgebildet, in die umlaufende Nut des Schwertes (Pos. E) eingelegt.

• Beachten Sie die Ausrichtung der Kettenzähne (Abb. 51). Führen Sie die Sägekette um das Ket- tenrad (Pos. H). Achten Sie dabei darauf, dass die Zähne der Sägkette sicher in das Kettenrad greifen.

• Legen Sie das Schwert, wie in Abb. 51, gezeigt in die Aufnahme am Getriebe ein. Das Schwert muss in den Kettenspannbolzen (Pos. G) eingehängt werden.

• Bringen Sie die Kettenradabdeckung an. Achtung! Befestigungsschraube erst nach dem Ein- stellen der Kettenspannung endgültig festschrauben. Spannen der Sägekette Abb. 52 - 55 Achtung! Vor Überprüfung und Einstellarbeiten immer den Zündkerzenstecker ziehen.

• Befestigungsschraube (Pos. I) für Kettenradabde- ckung einige Umdrehungen lösen (Abb. 52).www.scheppach.com

• Entfernen Sie sich vor dem Starten des Motors min- destens drei Meter vom Tankplatz. Benzin ablassen Abb. 43 Entleeren Sie den Tank nur im Freien oder in gut belüfteten Räumen. Darauf achten, dass kein Kraft- sto󰀨 oder Kettenöl ins Erdreich gelangt (Umwelt- schutz). Geeignete Unterlage verwenden.

• Halten Sie einen Au󰀨angbehälter unter die Benzin- ablassschraube.

• Schrauben Sie die Tankkappe auf und entfernen Sie diese.

• Lassen Sie das Benzin/Ölgemisch vollständig ab.

• Schrauben Sie die Tankkappe von Hand wieder fest.

Starten Sie das Gerät nicht, bevor Sie es vollständig montiert haben. m Verletzungsgefahr! Nur das Benzin Kombigerät starten, wenn ein An- baugerät angeschlossen ist! Nehmen Sie den ent- sprechenden Transportschutz ab und inspizieren Sie das Gerät auf guten Betriebszustand. Verwen- den Sie niemals ein beschädigtes, schlecht ein- gestelltes oder gewartetes bzw. nicht vollständig und sicher montiertes Gerät. Vor Gebrauch prüfen!

• Prüfen Sie, ob sich das Gerät in einem sicheren Zu- stand bendet:

• Prüfen Sie das Gerät auf Lecks.

• Prüfen Sie das Gerät auf sichtbare Schäden.

• Prüfen Sie, ob alle Teile des Gerätes sicher ange- bracht sind.

• Prüfen Sie, ob sich alle Sicherheitsvorrichtungen in einem guten Zustand benden. Starten Abb. 60, 26 - 30 Sobald das Gerät ordnungsgemäß montiert ist, starten Sie den Motor wie folgt:

1. Drücken Sie den Motorschalter auf die Ein-Posi-

2. Stellen Sie den Choke-Hebel auf die Position.

3. Drücken Sie die Benzinpumpe mehr als 5-mal.

4. Ziehen Sie den Gri󰀨 des Starterseilzuges (9) zum

Starten des Motors 3- bis 5-mal. Abb. 28

• Kettenspannung mit der Kettenspannschraube ein- stellen (Abb. 54/ Pos. K). Rechtsdrehen erhöht die Kettenspannung, Linksdrehen verringert die Ket- tenspannung. Die Sägekette ist richtig gespannt, wenn sie in der Mitte des Schwertes um ca. 2 mm angehoben wer- den kann (Abb. 53).

• Befestigungsschraube für Kettenradabdeckung festschrauben (Abb. 55).

• Achtung! Alle Kettenglieder müssen ordnungs- gemäß in der Führungsnut des Schwertes liegen. Hinweise zum Spannen der Kette: Die Sägekette muss richtig gespannt sein, um einen sicheren Betrieb zu gewährleisten. Sie erkennen die optimale Spannung, wenn die Sägekette in der Mitte des Schwertes um 2 mm abgehoben werden kann. Da sich die Sägekette durch das Sägen erhitzt und da- durch ihre Länge verändert, überprüfen Sie spätestens alle 10 min die Kettenspannung und regulieren Sie diese bei Bedarf. Das gilt besonders für neue Säge- ketten. Entspannen Sie nach abgeschlossener Arbeit die Sägekette, weil sich diese beim Abkühlen verkürzt. Damit verhindern Sie, dass die Kette Schaden nimmt.

m Verletzungsgefahr! Benzin ist explosiv! Motor ausschalten und abkühlen lassen! Schutzhandschuhe tragen! Haut- und Augenkontakt vermeiden! Unbedingt Abschnitt „Sicherheitsanweisung“ beachten.

• Betanken Sie das Gerät nur im Freien oder in aus- reichend belüfteten Räumen.

• Säubern Sie die Umgebung des Einfüllbereiches. Verunreinigungen im Tank verursachen Betriebs- störungen.

• Schütteln Sie den Behälter mit dem Kraftsto󰀨ge- misch vor dem Einfüllen in den Tank noch einmal.

• Ö󰀨nen Sie den Tankverschluss (B) vorsichtig, da- mit evtl. vorhandener Überdruck abgebaut werden kann. Abb. 26

• Füllen Sie das Kraftsto󰀨gemisch vorsichtig bis zur Unterkante des Einfüllstutzens ein.

• Verschließen Sie den Tankverschluss (B) wieder. Stellen Sie sicher, dass der Tankverschluss dicht schließt.

• Säubern Sie den Tankverschluss und die Umgebung.

• Überprüfen Sie den Tank und die Kraftsto󰀪eitungen auf Undichtigkeiten.www.scheppach.com

ACHTUNG! Niemals Fuß auf den Schaft stellen oder darauf knien.

5. Wenn der Motor läuft, warten Sie kurz und stellen

Sie dann den Choke- Hebel auf die Position. Abb. 29

6. Zum Starten der Schneideinrichtung betätigen Sie

mit der Handäche den Freigabehebel (8) und mit den Fingern den Gashebel (11). Je weiter Sie den Gashebel drücken, umso höher wird die Motordreh- zahl. Beim Loslassen des Gasgri󰀨s geht der Motor wieder in den Leerlauf und das Schneidwerkzeug stoppt. Abb. 30. Das Schneidwerkzeug darf im Leer- lauf sich nicht mitdrehen oder bewegen!

7. Falls Probleme auftreten, schalten Sie den Motor-

schalter (7) sofort auf „0“, damit der Motor stoppt. Achtung, die Schneideinrichtung kann sich noch einige Sekunden weiterdrehen. Abb. 30

8. Im Notfall kann der Sicherheitsknopf (m) am Tra-

gegurt gedrückt werden. Die Maschine löst sich dann sofort vom Tragegurt und fällt zu Boden. Abb. 60

9. Zum Start bei warmem Motor, können Sie den

Choke-Hebel auf Position „Warmstart und Arbei- ten“ lassen. Hinweis: Springt der Motor auch nach mehreren Ver- suchen nicht an, lesen Sie den Abschnitt „Fehlerbehe- bung am Motor“. Hinweis: Ziehen Sie den Startseilzug stets gerade heraus. Wird er in einem Winkel herausgezogen, ent- steht Reibung an der Öse. Durch diese Reibung wird die Schnur durchgescheuert und nutzt sich schneller ab. Halten Sie stets den Anlassergri󰀨, wenn sich die Schnur wieder einzieht. Lassen Sie die Schnur nie aus dem ausgezogenen Zu- stand zurückschnellen. Hinweis: Starten Sie den Motor nicht in hohem Gras. m Achtung: Wenn der Motor abgeschaltet wurde, läuft die Schneidevorrichtung noch einige Sekunden weiter; halten Sie sich daher von der Schneidevor- richtung fern, bis sie zu einem vollständigen Stillstand gekommen ist!

Arbeiten mit Benzin-Motorsense/Trimmer

• Machen Sie sich bei ausgeschaltetem Gerät zu- nächst mit Bedienung und Führung vertraut, wenn Sie das erste Mal mit einer Benzin-Motorsense arbeiten.

• Die Benzin-Motorsense ist so konzipiert, dass sie vom Bediener ausschließlich auf der rechten Kör- perseite geführt wird.

• Halten Sie die Benzin-Motorsense immer mit bei- den Händen an den Gri󰀨en fest.

• Halten Sie mit der rechten Hand den Bediengri󰀨 und mit der linken Hand den Handgri󰀨 der Handstange.

• Achten Sie immer darauf, dass sich das Schneid- werkzeug noch kurze Zeit weiterdreht, nachdem der Gashebel losgelassen wurde.

• Achten Sie immer auf einen einwandfreien Motor- leerlauf, so dass sich das Schneidwerkzeug bei nicht gedrücktem Gashebel nicht mehr dreht.

• Arbeiten Sie immer mit hoher Drehzahl, so haben Sie das beste Schnittergebnis.

• Führen Sie das Gerät mit gleichmäßig bogenförmi- ger Bewegung von links nach rechts und wieder zu- rück. Schneiden Sie dann die nächste Bahn. Abb. 46 Achtung: Führen Sie das Gerät immer erst wie- der zurück in die Ausgangsposition, bevor Sie die nächste Bahn schneiden.

• Stoßen Sie beim Arbeiten an einen Stein oder einen Baum, stellen Sie den Motor ab und ziehen den Zündkerzenstecker ab dann untersuchen Sie die Benzin-Motorsense auf Beschädigungen.

• Achtung: Beim Arbeiten in schwierigem Gelände und an Hängen immer besonders vorsichtig sein. Schneiden Sie bei hohem Gras stufenweise, um das Gerät nicht zu überlasten. Schneiden Sie zu- nächst die Spitzen, arbeiten Sie sich dann stufen- weise vor.

• Tragen Sie immer eine Schutzbrille und einen Ge- hörschutz und bei Ausforstungsarbeiten einen Schutzhelm.

• Die Benzin-Motorsense eignet sich um Gestrüpp, Wildwuchs, junge Baumbestände (maximal 2 cm Stammdurchmesser) und hohes Gras zu durchfors- ten.

• Beim Einsatz von Metallschneidewerkzeugen be- steht grundsätzlich die Gefahr eines Rückschlags, wenn das Werkzeug auf ein festes Hindernis (Stei- ne, Bäume, Aste usw.) tri󰀨t. Dabei wird das Gerät gegen die Drehrichtung zurückgeschleudert.www.scheppach.com

• Entfernen Sie unbedingt Fremdteile aus der Hecke (z.B. Draht), da diese die Messer der Heckenschere beschädigen können.

• Achtung! Die Messer laufen nach! Bremsen Sie die Messer nicht mit der Hand ab. Winkelverstellung: Die Heckenschere kann durch schwenken des Mes- serkopfes von +90° bis -75° an die Arbeitsverhältnisse angepasst werden. Abb. 49.

• Achtung! Nur bei abgestelltem Motor verstellen!

• Drücken Sie beide Hebel und Verstellen Sie den Messerkopf in die gewünschte Position. Abb. 48

• Lassen Sie beide Hebel los bis Sie in die Verzah- nung einrasten.

• Kontrollieren Sie vor Inbetriebnahme, dass die Ver- stellhebel richtig eingerastet sind. Abb. 49 Ölen Sie die Messer und Winkelverstellung vor jedem Arbeitsbeginn mit umweltverträglichem Schmieröl. Auch während der Arbeitszeit die Messer regelmäßig ölen. Achtung! Nur bei abgestelltem Motor ölen! ACHTUNG: Falsche Anwendung und Missbrauch kann die Heckenschere beschädigen und schwere Verlet- zungen durch weggeschleuderte Teile verursachen. Um die Unfallgefahr durch die Heckenschere zu min- dern, beachten Sie folgende Punkte:

• Niemals Sträucher oder Hölzer mit mehr als 2 cm Durchmesser schneiden.

• Vermeiden Sie den Kontakt mit Metallkörpern, Stei- nen usw..

• Kontrollieren Sie die Heckenschere regelmäßig auf Beschädigungen. Beschädigte Heckenschere nie- mals weiter benutzen.

• Bei merklicher Abstumpfung der Heckenschere muss es nach Vorschrift von einer qualizierten Fachkraft geschärft werden. Bei merklicher Unwucht muss die Heckenschere ausgetauscht werden. Arbeiten mit dem Hochentaster Ölen von Sägekette und Führungsschiene Es wird empfohlen hierzu handelsübliches Sägekette- nöl zu verwenden.

• Entfernen Sie den Öl-Tankdeckel. (Abb. 54 / L)

• Füllen Sie den Kettensägenöltank (Abb. 54 / M) zu 80% mit Sägekettenöl.

• Verschließen Sie den Deckel.

• Bei Wildwuchs und Gestrüpp „tauchen“ Sie die Heckenschere von oben ein. Dadurch wird das Schneidgut gehäckselt.

• Achtung! Das Messer läuft nach! Bremsen Sie das Messer nicht mit der Hand ab.

• Halten Sie das Messer/ die Schneideinheit der Mo- torsense von den Füßen fern. ACHTUNG: Verfahren Sie bei dieser Arbeitstechnik mit besonderer Vorsicht, denn je größer der Abstand des Schneidwerkzeugs zum Boden ist, desto größer ist die Gefahr, dass Schneidgut und Fremdobjekte zur Seite geschleudert werden. Mähen mit Grastrimmer

• Verwenden Sie die Fadenkassette um einen saube- ren Schnitt auch an unebenen Rändern, Zaunpfäh- len und Bäumen zu erhalten.

• Führen Sie den Trimmfaden vorsichtig an ein Hin- dernis heran und schneiden Sie mit der Fadenspitze um das Hindernis. Beim Kontakt des Trimmfadens mit Steinen, Bäumen und Mauern franst der Faden vorzeitig aus oder bricht.

• Ersetzen Sie den Kunststo󰀨faden niemals durch einen Metalldraht - Verletzungsgefahr! Trimmfaden-Automatik (Abb. 44) Der Grastrimmer wird mit einer gefüllten Fadenkasset- te geliefert. Der Faden nutzt sich während der Arbeit ab. Damit neuer Faden nachgeführt wird, drücken Sie den Auslöser an der Fadenkassette bei laufendem Motor kräftig auf den Boden. Der Faden wird automatisch durch die Fliehkraft frei- gegeben. Durch das Messer am Schneidschutz wird der Trimmfaden auf die richtige Länge gekürzt. Arbeiten mit der Heckenschere

• Die Heckenschere ist zum Schneiden von Hecken, Büschen und Sträuchern geeignet.

• Die Heckenschere mit beiden Händen auf sicheren Abstand vom Körper halten.

• Die Heckenschere kann durch ihre doppelseitigen Messer vorwärts und rückwärts oder durch Pendel- bewegungen von einer zur anderen Seite geführt werden.

• Schneiden Sie zuerst die Seiten der Hecken und erst dann die Oberkante.

• Die Hecke von unten nach oben schneiden.

• Schneiden Sie die Hecke trapezförmig.www.scheppach.com

Kontrolle der Ölversorgung Vergewissern Sie sich stets, dass das automatische Ölsystem richtig funktioniert. Achten Sie auf einen stets gefüllten Öltank. Während der Sägearbeiten müssen die Schiene und die Kette stets ausreichend geölt sein, um Reibung mit dem Kettenschwert zu verringern. Das Kettenschwert und die Kette darf nie ohne Öl sein. Betreiben Sie die Säge trocken oder mit zu wenig Öl, nimmt die Schnittleistung ab, die Lebenszeit des Ket- tenschwert wird kürzer, die Kette wird schnell stumpf und die Schiene nutzt sich auf Grund von Überhitzung sehr stark ab. Zu wenig Öl erkennt man an Rauchent- wicklung oder Verfärbung der Schiene. Zum Überprüfen der Sägekettenschmierung die Ket- tensäge mit der Sägekette über ein Blatt Papier halten und ein paar Sekunden Vollgas geben. Auf dem Papier kann die jeweils eingestellte Ölmenge überprüft werden. Die Sägekette muss immer eine ge- ringe Menge Öl abschleudern. Nach ein paar Sekun- den muss eine leichte Ölspur sichtbar sein. Achten Sie immer darauf, dass sich genügend Öl im Öltank für die Sägekettenschmierung bendet. Automatische Sägekettenschmierung - Feinjustie- rung Abb. 61. Mit der Schraube (R) können Sie die Ölmenge reduzie- ren oder erhöhen. Im Uhrzeigersinn - Ölmenge reduziert sich (-) Gegen Uhrzeigersinn - Ölmenge erhöht sich (+) Vorsichtsmaßnahmen bei der Sägeprozedur Stellen Sie sich nie direkt unter den Ast, welchen Sie absägen möchten. Die Gefahr, dass der Ast unerwar- tet auf Sie nieder fällt, ist sehr groß. Im Allgemeinen empehlt es sich, die Astsäge in einem Winkel von 60° zum Ast anzusetzen. Halten Sie das Gerät während des Schnittvorganges gut mit beiden Händen fest und achten Sie stets auf eine Gleichgewichtsposition sowie einen guten Stand.

• Versuchen Sie niemals, Ihr Werkzeug einhändig zu bedienen. Der Verlust der Kontrolle über Ihr Werkzeug kann zu ernsthaften oder tödlichen Verletzungen führen. Arbeiten Sie niemals auf einer Leiter, einem Baum- ast oder anderen unsicheren Untergründen.

• Sägen Sie starke Äste nicht in einem Schnitt, son- dern stets in mehreren Schritten.

• Legen Sie zum Schneiden die Sägekette an den Ast an.

• Üben Sie zum Führen des Gerätes leichten Druck aus, überlasten Sie den Motor aber nicht. Befreien Sie den Arbeitsbereich vor dem Schneiden von störendem Geäst und Unterholz. Scha󰀨en Sie an- schließend einen Rückzugsbereich, fern der Stelle, auf die abgeschnittene Äste fallen können, und entfernen dort alle Hindernisse. Halten Sie den Arbeitsbereich frei, entfernen Sie die abgeschnittenen Äste sofort. Achten Sie auf Ihren Standort, die Windrichtung und die mögliche Fallrichtung der Äste. Seien Sie darauf vorbereitet, dass heruntergefallene Äste zurückschla- gen können. Platzieren Sie alle anderen Werkzeuge und Geräte in sicherem Abstand von den zu schnei- denden Ästen, aber nicht im Rückzugsbereich. Beobachten Sie stets den Zustand des Baumes. Suchen Sie nach Fäulnis und Verwesung in den Wurzeln und Ästen. Wenn diese innen verfault sind, können sie während des Schneidens unerwartet weg- brechen und herunterfallen. Halten Sie auch nach angebrochenen und toten Äs- ten Ausschau, die sich durch die Erschütterung lösen und auf Sie herabfallen könnten. Bei sehr dicken oder schweren Ästen machen Sie zunächst einen kleinen Einschnitt unterhalb des Astes, bevor Sie von oben nach unten arbeiten, um ein Abbrechen zu verhindern. Grundlegende Schnitttechnik Schwere Äste brechen beim Absägen leicht ab und reisen dabei lange Rindenstreifen vom Stamm weg, was den Baum nachhaltig schädigt. Mit der folgenden Schnitttechnik können Sie dieses Risiko wesentlich verringern:

• Sägen Sie den Ast zunächst etwa 10 cm vom Stamm entfernt, an der Astunterseite an.

• Setzen Sie in etwa 15 cm Entfernung zum Stamm von oben einen weiteren Schnitt an.

• Sägen Sie so lange, bis der Ast abbricht. Die Gefahr einer Rindenverletzung am Stamm besteht jetzt nicht mehr.

• Zum Schluss entfernen Sie mit einem sauberen Schnitt von oben entlang des Stamms den verblie- benen Aststumpf.

• Damit die Schäden für den Baum so gering wie möglich gehalten werden, empfehlen wir die Schnittstelle zusätzlich noch mit Baumwachs zu versiegeln.www.scheppach.com

Rückzug vermeiden Seien Sie sich der Kräfte und Situationen bewusst, die zum Einklemmen der Kette an der Schienenunterseite führen können. Fangen Sie stets mit auf volle Geschwindigkeit laufen- der Kette an zu schneiden. Rückstoß Der Rückstoß entsteht, wenn die Kette auf der Schie- nenoberseite plötzlich festsitzt, da sie eingeklemmt wird oder auf einen Fremdkörper im Holz tri󰀨t. Die Kette kann die Säge dann ruckartig gegen den Ope- rator drücken. Rückstöße passieren oftmals, wenn die Schienenoberseite zum Schneiden benutzt wird. Rückstoß vermeiden Seien Sie sich der Kräfte und Situationen bewusst, die zum Einklemmen der Kette an der Schienenobersei- te führen können. Schneiden Sie nicht mehr als einen Ast auf einmal. Neigen Sie die Schiene nicht zur Seite, wenn Sie sie aus einem Schneidespalt ziehen, da die Kette sonst eingeklemmt werden könnte.

• Halten Sie die Gri󰀨e ölfrei, damit Sie immer siche- ren Halt haben.

• Reinigen Sie das Gerät bei Bedarf mit einem feuch- ten Tuch und gegebenenfalls mit einem milden Spülmittel. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststo󰀨teile des Produkts angreifen.

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Produkt mit einem saube- ren Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

• Wir empfehlen, dass Sie das Produkt direkt nach jeder Benutzung reinigen. m Achtung!

• Vor jeder Reinigung Zündkerzenstecker ziehen.

• Tauchen Sie das Gerät zur Reinigung keinesfalls in Wasser oder andere Flüssigkeiten.

• Bewahren Sie das Gerät an einem sicheren und trockenen Platz und außerhalb der Reichweite von Kindern auf. Gefahren durch reaktive Kräfte Reaktive Kräfte kommen während des Betriebs der Sägekette vor. Dabei wirken die Kräfte, die auf das Holz angewendet werden sollen, gegen den Operator. Sie treten ein, wenn die laufende Kette in Kontakt mit einem festen Objekt wie ein Ast kommt oder einge- klemmt wird. Diese Kräfte können zu einem Kontroll- verlust und Verletzungen daraus führen. Das Verständnis der Entstehung dieser Kräfte kann Ihnen dabei helfen, die Schrecksekunde und den Kon- trollverlust zu vermeiden. Diese Säge ist so gestaltet, dass sich die Rückschlag- e󰀨ekte nicht so stark bemerkbar machen wie bei her- kömmlichen Kettensägen. Behalten Sie trotzdem stets einen festen Gri󰀨 und ei- nen guten Stand, um im Zweifelsfall die Kontrolle über das Werkzeug zu behalten. Die häugsten E󰀨ekte sind:

• Rückzug Rückschlag Der Rückschlag kann eintreten, wenn die laufende Sä- gekette an dem oberen Viertel der Führungsschiene auf ein festes Objekt tri󰀨t oder eingeklemmt wird. Die schneidende Kraft der Kette übt auf die Säge eine Rotationskraft in entgegengesetzter Richtung zu der Kettenbewegung aus. Das führt zu einer Aufwärtsbe- wegung der Führungsschiene. Rückschlag vermeiden Der beste Schutz besteht darin, Situationen, die zu Rückschlägen führen, zu vermeiden.

1. Behalten Sie die Position der oberen Führungs-

schiene stets im Auge.

2. Lassen Sie diese Stelle niemals in Kontakt mit ei-

nem Objekt kommen. Schneiden Sie nichts damit. Seien Sie besonders vorsichtig in der Nähe von Drahtzäunen und beim Schneiden kleiner, harter Äste, in die sich die Kette leicht einklemmen kann.

3. Schneiden Sie nur einen Ast auf einmal.

Rückzug Der Rückzug entsteht, wenn die Kette an der Schie- nenunterseite plötzlich festsitzt, da sie eingeklemmt wird oder auf einen Fremdkörper im Holz tri󰀨t. Die Ket- te zieht dann die Säge vorwärts. Der Rückzug passiert oftmals, wenn die Kette beim Kontakt mit dem Holz nicht in voller Geschwindigkeit läuft.www.scheppach.com

Lagern Sie das Produkt und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder un- zugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Produkt in der Originalverpackung auf. Decken Sie das Produkt ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedie- nungsanleitung bei dem Produkt auf. Vorsicht: Verstauen Sie das Gerät nie länger als 30 Tage, ohne folgende Schritte zu durchlaufen: Verstauen des Gerätes Wenn Sie das Gerät länger als 30 Tage verstauen, muss es hierfür hergerichtet werden. Andernfalls verdunstet der im Vergaser bendliche, restliche Treibsto󰀨 und lässt einen gummiartigen Bodensatz zurück. Dies könnte den Start erschweren und teure Reparaturarbeiten zur Folge haben. 1 Nehmen Sie die Treibsto󰀨tankkappe langsam ab, um eventuellen Druck im Tank abzulassen. Ent- leeren Sie vorsichtig den Tank. Entleeren Sie den Tank nur im Freien oder in gut belüfteten Räu- men. Darauf achten, dass kein Kraftsto󰀨 oder Kettenöl ins Erdreich gelangt (Umweltschutz). Geeignete Unterlage verwenden. 2 Starten Sie den Motor und lassen Sie ihn laufen, bis dieser anhält, um den Treibsto󰀨 aus dem Ver- gaser zu entfernen. 3 Lassen Sie den Motor abkühlen (ca. 5 Minuten). 4 Entfernen Sie die Zündkerze. 5 Geben Sie 1 Teelö󰀨el sauberes 2-Takt-Öl in die Verbrennungskammer. Ziehen Sie mehrere Male langsam an der Starterleine, um die internen Kom- ponenten zu beschichten. Setzen Sie die Zünd- kerze wieder ein. Hinweis: Verstauen Sie das Gerät an einem trockenen Ort, weit entfernt von möglichen Entzündungsquellen, z.B. Ofen, Heißwasserboiler mit Gas, Gastrockner, etc.. Erneutes Inbetriebnehmen 1 Entfernen Sie die Zündkerze. 2 Ziehen Sie rasch an der Starterleine, um über- schüssiges Öl aus der Verbrennungskammer zu entfernen. 3 Reinigen Sie die Zündkerze und achten Sie auf den richtigen Elektrodenabstand an der Zünd- kerze; oder setzen Sie eine neue Zündkerze mit richtigem Elektrodenabstand ein. 4 Bereiten Sie das Gerät für den Betrieb vor.

Wenn Sie das Gerät transportieren möchten, entleeren Sie den Benzintank wie im Kapitel 8 erklärt. Reinigen Sie das Gerät mit einer Bürste oder einem Handfeger von grobem Schmutz. Immer Transportschutz an alle Scheidwerkzeuge mon- tieren. Abb. 1 (14a, 15a, 17a) Um Beschädigungen und Verletzungen zu verhindern, ist das Gerät beim Transport in Fahrzeugen gegen Um- kippen und Verrutschen zu sichern.

ACHTUNG: Bei allen Arbeiten an und um Schneid- werkzeuge immer Schutzhandschuhe tragen. Bei Nichtgebrauch, Transport oder Lagerung immer Transportschutz an alle Scheidwerkzeuge montieren. Abb. 1 (14a, 15a, 17a) Schalten Sie vor der Durchführung von Wartungs- oder Reinigungsarbeiten immer den Motor ab und zie- hen Sie den Zündkerzenstecker.

1. Besprühen Sie das Gerät nicht mit Wasser. Dies

beschädigt den Motor.

2. Reinigen Sie das Gerät mit einem Tuch, einer

3. Benutzen Sie zur Reinigung der Kunststo󰀨teile ei-

nen feuchten Lappen. Keine Reinigungsmittel, Lö- sungsmittel oder spitze Gegenstände verwenden.

4. Technisch bedingt wickelt sich im Laufe der Arbeit

nasses Gras und Unkraut um die Antriebsachse unter dem Schneidschutz. Entfernen Sie dies, da sonst der Motor durch zu hohe Reibung überhitzt wird. Abb. 45 Regelmäßige Kontrollen Beachten Sie, dass sich die folgenden Angaben auf einen normalen Einsatz beziehen. Unter Umständen (längere tägliche Arbeit, starke Staubbelastung, usw.) verkürzen sich die angegebe- nen Intervalle dementsprechend.

• Vor Arbeitsbeginn, nach Tankfüllung, nach einer Stoßeinwirkung oder fallen lassen: Schneidwerk- zeuge auf festen Sitz prüfen, allgemeine Sicht- prüfung auf Risse und Schäden. Schadhafte oder stumpfe Schneidwerkzeuge sofort wechseln, auch bei geringfügigen Haarrissen. Schneidewekzeuge schärfen (auch nach Bedarf).www.scheppach.com

• Schleifen Sie alle 3 Klingen des Messers mit einer Flachfeile und achten Sie darauf, den Winkel der Schnittkante beizubehalten. (~25°) Feilen Sie nur in eine Richtung.

• Spätestens nach fünfmal nachschärfen die Klinge ersetzten. Bei stärkerem Verschleiß oder ausgebrochenen Schnei- den das Messer erneuern. Nicht ausbalancierte Klingen lassen die Motorsense stark vibrieren; dadurch besteht Verletzungsgefahr! Winkelgetriebe schmieren, Freischneider Abb. 8 (O) Mit lithiumbasiertem Fett behandeln. Entfernen Sie die Schraube und geben Sie das Fett hinein, drehen Sie den Schaft manuell, bis das Fett austritt; und bringen Sie die Schraube dann wieder an. Achtung! Nur wenig Fett au󰀨üllen. Keinesfalls über- füllen! Zündkerze auswechseln und reinigen. Abb. 37 - 38 Überprüfen Sie mindestens einmal im Jahr oder bei re- gelmäßig schlechtem Starten den Elektrodenabstand der Zündkerze. Der korrekte Abstand zwischen Zündfahne und Zünd- kontakt ist 0,63 mm/0,25“.

• Warten Sie, bis der Motor vollständig ausgekühlt ist.

• Ziehen Sie die Zündkerzenkappe von der Zündker- ze und drehen Sie die Zündkerze mit dem mitgelie- ferten Zündkerzenschlüssel heraus.

• Bei übermäßigem Verschleiß der Elektrode oder bei sehr starker Verkrustung muss die Zündkerze mit einer vom gleichen Typ ersetzt werden.

• Starke Verkrustung an der Zündkerze kann bedingt sein durch: Zu hohem Ölanteil im Benzingemisch, schlechte Ölqualität, überaltertes Benzingemisch oder verstopftem Luftlter.

• Drehen Sie die Zündkerze mit der Hand komplett ins Gewinde. Vermeiden Sie dabei ein Verkanten der Zündkerze.

• Ziehen Sie die Zündkerze mit dem mitgelieferten Zündkerzenschlüssel fest.

• Bei Verwendung eines Drehmomentschlüssels be- trägt der Anzugsdrehmoment 12-15 Nm.

• Stecken Sie den Zündkerzenstecker korrekt auf die Zündkerze auf.

• Wöchentliche Prüfung: Getriebeschmierung (auch nach Bedarf).

• Bei Bedarf: Zugängliche Befestigungsschrauben und Muttern nachziehen. Sie vermeiden übermäßigen Ver- schleiß und Schäden am Gerät, wenn Sie sich an die Vorgaben dieser Gebrauchsanleitung halten. Ersetzen von Fadenspule/Schnittfaden Abb. 31 - 36

1. Ziehen Sie die Spulenabdeckung durch kräftiges

Drücken der Haltelaschen von der Fadenspule (5) ab.

2. Entnehmen Sie die Spule mit den Fadenresten

3. Entfernen Sie die verbrauchte Spule.

4. Nehmen Sie die neue Fadenspule und ziehen je-

weils 10 cm von beiden Fäden heraus.

5. Legen Sie nun die Fadenspule (5) auf die konisch

zulaufende Feder und führen beide Fäden jeweils durch die Ösen an dem Fadenspulengehäuse.

6. Setzen Sie nun die Spulenabdeckung auf die

neue Fadenspule. Drehen Sie diese so, dass die Aussparungen der Spulenabdeckung mit den Ösen im Fadenspulengehäuse übereinstimmen.

7. Drücken Sie nun die Spulenabdeckung zusam-

men mit der Fadenspule bis zum Einrasten in das Fadengehäuse.

8. Durch das Messer (A) im Schneidschutz (18) wird

der Trimmfaden auf die richtige Lange gekürzt, wenn die Maschine wieder anläuft. Schleifen des Begrenzungsmessers Abb. 25 A Das Schnittmesser kann mit der Zeit stumpf werden.

• Sollten Sie dies feststellen, lösen Sie die Schrau- ben, mit denen das Schnittmesser an der Schutz- haube befestigt ist.

• Befestigen Sie das Messer in einem Schraubstock.

• Schleifen Sie die Schneide des Messers mit einer Flachfeile und achten Sie darauf, den Winkel der Schnittkante beizubehalten.

• Wichtig! Montieren Sie das Schnittmesser wieder. Ersetzen oder schärfen Sie die Klinge am Ende jeder Mähsaison bzw. nach Bedarf. Schleifen des Schnittmessers (17) Bei einer geringen Abstumpfung können Sie die Schneiden selbst nachschärfen.

• Befestigen Sie das Messer in einem Schraubstock.www.scheppach.com

Luftlter reinigen. Abb. 39 - 42 Verschmutzte Luftlter verringern die Motorleistung durch zu geringe Luftzufuhr zum Vergaser. Staub und Pollen verstopfen die Poren des Schaumsto󰀨lters. Regelmäßige Kontrolle ist daher unerlässlich.

• Lösen Sie die Abdeckung des Luftlters und entfer- nen das Schwammlterelement.

• Bringen Sie die Luftlterabdeckung wieder an, da- mit nichts in den Luftkanal fällt.

• Waschen Sie das Filterelement in warmem Seifen- wasser, spülen Sie es ab und lassen Sie es an der Luft trocknen. Achtung: Luftlter nie mit Benzin oder brennbaren Lösungsmitteln reinigen. Um die Lebensdauer des Motors nicht zu verkürzen, muss ein beschädigter Luftlter sofort ersetzt werden. m Warnung! Lassen Sie den Motor niemals laufen, wenn das Luftlterelement nicht eingesetzt ist. Pege der Führungsschiene Drehen Sie die Schiene jedes Mal um, wenn Sie die Kette geschärft oder ersetzt haben. Dadurch vermei- den Sie eine einseitige Abnutzung der Schiene, be- sonders an der Spitze und Unterseite. Säubern Sie regelmäßig: 1 = die Ö󰀨nung für die Ölzufuhr 2 = den Ölkanal 3 = die Laufrille der Schiene Wartung und Schärfung der Sägekette Die richtig geschärfte Kette: Eine richtig geschärfte Kette geht mühelos durch das Holz und benötigt dabei sehr wenig Druck. Arbei- ten Sie nicht mit einer stumpfen oder beschädigten Sägekette. Es erhöht die körperliche Anstrengung, vergrößert die Erschütterungen und führt zu unbefrie- digenden Ergebnissen sowie höherer Abnutzung.

• Reinigen Sie die Kette.

• Überprüfen Sie sie auf Brüche in den Gliedern und auf beschädigte Nieten.

• Ersetzen Sie beschädigte und abgenutzte Kettentei- le mit passenden Ersatzteilen, die sie bei Bedarf in die Form und Größe der Originalteile zurechtfeilen.

• Das Schärfen einer Kette sollte nur von erfahrenen Benutzern durchgeführt werden! Beachten Sie die unten angegebenen Winkel und Maße. Wenn die Sägekette nicht richtig geschärft oder das Tiefenmaß zu klein ist, besteht ein hö- heres Risiko von Rückschlage󰀨ekten und daraus resultierenden Verletzungen! Die Sägekette kann nicht auf der Führungsschiene festgesetzt werden. Es ist daher am besten, die Kette von der Schiene zu nehmen und dann zu schärfen.

• Wählen Sie ein für die Kettenteilung geeignetes Schärfwerkzeug aus. Die Kettenteilung (z.B. 3/8“) ist im Tiefenmaß jedes Messers markiert. Benutzen Sie nur spezielle Feilen für Sägeketten! Andere Feilen haben die falsche Form und den fal- schen Schli󰀨. Wählen Sie den Durchmesser der Feile gemäß Ihrer Kettenteilung. Beachten Sie unbedingt auch die fol- genden Winkel beim Schärfen der Kettenmesser. A = Feilwinkel B = Winkel der Seitenplatte Der Winkel muss außerdem für alle Messer beibehal- ten werden. Bei ungleichmäßigen Winkeln wird die Kette unregel- mäßig laufen, sich schnell abnutzen und vorzeitig ka- puttgehen. Da diese Anforderungen nur mit ausreichender und re- gelmäßiger Übung erfüllt werden können:

• Benutzen Sie einen Feilenhalter Ein Feilenhalter muss beim Schärfen der Sägekette per Hand eingesetzt werden.www.scheppach.com

Ölen Sie die Schneideinrichtung und die Winkelver- stellung mit umweltverträglichem Schmieröl. Einstellen der Leerlaufdrehzahl Abb. 62 Wenn die Schneideinrichtung im Leerlauf weiterläuft, müssen Sie die Leerlaufdrehzahl korrigieren.

1. Lassen Sie den Motor 3-5 Minuten warmlaufen

(keine hohen Drehzahlen!)

2. Drehen Sie die Einstellschraube (S):

im Uhrzeigersinn -- Leerlaufdrehzahl erhöht sich (+) gegen Uhrzeigersinn -- Leerlaufdrehzahl verringert sich (–) Die Leerlaufdrehzahl beträgt 3000 min

Wenden Sie sich an den Hersteller, falls die Schneideinrichtung trotzdem im Leerlauf weiter- läuft. Arbeiten Sie mit dem Gerät auf keinen Fall weiter! Für alle Schäden, die durch Nichtbeachten der in dieser Gebrauchsanleitung gegebenen Hinweise entstehen, ist der Nutzer selbst verantwortlich. Dies gilt auch für nicht autorisierte Veränderun- gen am Gerät, Verwendung von nicht autorisierten Ersatzteilen, Anbauteilen, Arbeitswerkzeugen, artfremder und nicht bestimmungsgemäßer Ein- satz, Folgeschäden durch Benutzung von defek- ten Bauteilen.

16. Reparatur & Ersatzteilbestellung

Nach Reparatur oder Wartung vergewissern Sie sich, ob alle sicherheitstechnischen Teile angebracht und in einwandfreiem Zustand sind. Verletzungsgefährdende Teile vor anderen Personen und Kindern unzugänglich aufbewahren. Achtung: Laut Produkthaftungsgesetz wird nicht für Schäden gehaftet, die durch unsachgemäße Repara- turen oder durch Nichtverwendung von Originalersatz- teilen verursacht werden. Beauftragen Sie einen Kundendienst oder einen auto- risierten Fachmann. Entsprechendes gilt auch für Zu- behörteile. Ersatzteile und Zubehör erhalten Sie in unserem Ser- vice-Center. Scannen Sie hierzu den QR-Code auf der Titelseite. Die richtigen Feilwinkel sind darauf markiert.

• Halten Sie die Feile waagerecht (im richtigen Win- kel zu der Führungsschiene) und feilen Sie ge- mäß der Winkelmarkierung auf dem Feilenhalter. Stützen Sie den Feilenhalter auf der oberen Platte und dem Tiefenmaß ab.

• Feilen Sie das Messer stets von innen nach außen.

• Die Feile schärft nur in der Vorwärtsbewegung. He- ben Sie sie bei der Rückwärtsbewegung ab.

• Berühren Sie die Befestigungsbänder und die dyna- mischen Glieder nicht mit der Feile.

• Drehen Sie die Feile regelmäßig weiter, um eine einseitige Abnutzung zu vermeiden.

• Nehmen Sie ein Stück hartes Holz, um den Grat von Schnittkanten zu entfernen. Alle Messer müssen die gleiche Länge haben, da sie sonst auch unterschiedlich hoch sind. Dadurch läuft die Kette unregelmäßig und es erhöht die Gefahr, kaputtzugehen. Getriebe schmieren, Hochentaster Schmieren Sie das Getriebe alle 10 bis 20 Betriebs- stunden.

1. Setzten Sie die Fettpresse an den Schmiernippel

2. Drücken Sie etwas Fett hinein.

Achtung! Nur wenig Fett au󰀨üllen. Keinesfalls über- füllen. Überprüfen Sie die Heckenschere auf o󰀨ensicht- liche Mängel wie:

• verschlissene oder beschädigte Bauteile.

• verbogene, gebrochene oder beschädigte Schneid- einrichtung.

• richtig montierte und intakte Abdeckungen oder Schutzeinrichtungen.

• Verschleiß, insbesondere Gleitspiel der Schneid- einrichtung. Schadhafte oder stumpfe Schneidwerkzeuge sofort wechseln, auch bei geringfügigen Beschädigungen. Getriebe schmieren, Heckenschere Schmieren Sie das Getriebe alle 10 bis 20 Be- triebsstunden.

1. Setzten Sie die Fettpresse an den Schmiernippel

2. Drücken Sie etwas Fett hinein.

Achtung! Nur wenig Fett au󰀨üllen. Keinesfalls überfüllen.www.scheppach.com

Wichtiger Hinweis im Fall einer Reparatur: Bei Rücklieferung des Produkts zur Reparatur beachten Sie bitte, dass es aus Sicherheitsgründen öl- und kraft- sto󰀨frei an die Servicestation gesendet werden muss.

16.1 Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

• Daten des Typenschildes Ersatzteile / Zubehör Für die hier Aufgelisteten Schneidgarnituren können sie immer die mit der Maschine gelieferten Schutzein- richtung verwenden. Gras Trimmer / Freischneider: Artikel-Nr.: Fadenspule Ø 450 7910700707 3 Zahn Messer Ø 255 x 1,4 7910700702 Transportschutz 3 Zahn Messer 3904801065 4 Zahn Messer Ø 255 x 1,5 7910700705 Transportschutz 4 Zahn Messer 3904801066 8 Zahn Messer Ø 255 x 1,5 7910700711 Transportschutz 8 Zahn Messer 3904801066 Schutzschild Gras Trimmer 3904803034 Hochentaster: Sägekette Oregon 91PJ040X 7910700704 Führungsschiene Oregon 100SDEA318

Sägekette 3/8.50-39 7910100732 Führungsschiene AL10-39-507P 7910100731 Transportschutz Kette 3904801039 Verlängerung für Hochentaster 7910700710 Heckenschere: Messer Heckenschere 400 mm 7910700703 Transportschutz Messer 400 mm 3904801043

16.2 Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsmäßigen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Fadenspule, Keilriemen, Motoröl, Zündkerze, Luftlter, Messer, Sägekette

• nicht zwingend im Lieferumfang enthalten! Verschleißteile Auch bei bestimmungsgemäßem Gebrauch unterlie- gen manche Bauteile normalem Verschleiß. Diese müssen je nach Art und Dauer der Nutzung re- gelmäßig ersetzt werden. Zu diesen Teilen gehören unter anderem das Schneidwerkzeug und der Halte- teller. m Warnung! Verwenden Sie nur originale Ersatz- und Zubehörteile des Herstellers. Bei Nichtbeachtung kön- nen sich die Leistung verringern, Verletzungen auftre- ten und Ihre Garantie erlöschen.

17. Entsorgung und Wiederverwertung

Hinweise zur Verpackung Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen umweltgerecht entsorgen. Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG) Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zu- zuführen!

• Altbatterien oder -akkus, welche nicht fest im Altge- rät verbaut sind, müssen vor Abgabe zerstörungs- frei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.

• Besitzer bzw. Nutzer von Elektro- und Elektronik- geräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpichtet.

• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!

• Das Symbol der durchgestrichenen Mülltonne be- deutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.

• Elektro- und Elektronikaltgeräte können bei folgen- den Stellen unentgeltlich abgegeben werden: - Ö󰀨entlich-rechtliche Entsorgungs- bzw. Sammel- stellen (z. B. kommunale Bauhöfe). - Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpich- tet sind oder diese freiwillig anbieten. - Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neu- gerätes vom Hersteller kostenfrei bei diesem ab- geben oder einer anderen autorisierten Sammel- stelle in Ihrer Nähe zuführen.www.scheppach.com

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt, wie Sie Abhilfe scha󰀨en können, wenn Ihr Produkt einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt. Störung Mögliche Ursache Abhilfe Das Gerät springt nicht an

• Luftlter verschmutzt

• Kraftsto󰀨lter verstopft

• Fehlende Kraftsto󰀨versorgung

• Fehler in der Kraftsto󰀪eitung

• Startvorrichtung ist defekt

• Zündkerzenstecker nicht aufgesteckt

• Luftlter reinigen/ersetzen

• Kraftsto󰀨lter reinigen oder erneuern

• Kraftsto󰀪eitung auf Knicke oder Beschädigungen überprüfen

• Servicestelle kontaktieren

• Zündkerze entfernen, reinigen und trocknen; anschließend das Starterseil mehrmals ziehen; Zündkerze wieder montieren

• Zündkerzenstecker auf richtigen Sitz überprüfen

• Zündkerze reinigen bzw. ersetzen

• Zündkabel auf Beschädigungen prüfen

• Servicestelle kontaktieren

• Servicestelle kontaktieren Das Gerät läuft an und stirbt ab

• Falsche Vergasereinstellung (Leerlaufdrehzahl)

• Servicestelle kontaktieren Motor läuft an, Schneidwerkzeug bleibt jedoch stehen

• Schneidwerkzeug blockiert

• Interner Fehler (Antriebswelle, Getriebe)

• Motor ausschalten und den Gegenstand entfernen

• Servicestelle kontaktieren

• Servicestelle kontaktieren Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Kraftsto󰀨e und Öle

• Vor der Entsorgung des Geräts müssen der Kraft- sto󰀨tank und der Motorölbehälter geleert werden!

• Kraftsto󰀨 und Motoröl gehören nicht in den Haus- müll oder Abuss, sondern sind einer getrennten Er- fassung bzw. Entsorgung zuzuführen!

• Leere Öl- und Kraftsto󰀨behälter müssen umweltge- recht entsorgt werden. - Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.

• Im Falle der Anlieferung eines neuen Elektrogerä- tes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elekt- roaltgerätes, auf Nachfrage vom Endnutzer, veran- lassen. Setzen Sie sich hierzu mit dem Kundenser- vice des Herstellers in Verbindung.

• Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und ver- kauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.www.scheppach.com

Gerät arbeitet mit Unterbrechungen (stottert)

• Vergaser ist falsch eingestellt

• Zündkerze ist verrußt

• Ein-/Ausschalter defekt

• Servicestelle kontaktieren

• Zündkerze reinigen oder ersetzen

• Servicestelle kontaktieren Rauchentwicklung

• Falsche Kraftsto󰀨mischung

• Vergaser ist falsch eingestellt

• Zweitakt-Gemisch im Machtverhältnis 40:1 verwenden

• Servicestelle kontaktieren Gerät arbeitet nicht mit voller Leistung

• Maschine ist überlastet

• Luftlter ist verschmutzt

• Vergaser ist falsch eingestellt

• Schalldämpfer verstopft

• Während des Mähens/Trimmens nicht mit Kraft drücken

• Luftlter reinigen oder ersetzen

• Servicestelle kontaktieren

• Auspu󰀨 überprüfen Der Freischneider arbeitet nicht mit voller Leistung

• Schneidmesser stumpf oder beschädigt

• Schnittgut zu hoch (Geräteüberlastung)

• Schneidmesser schärfen oder ersetzen

• Gras stufenweise schneiden Der Grastrimmer arbeitet nicht mit voller Leistung

• Schneidfaden zu kurz oder beschädigt

• Gerät ist überlastet, da Gras zu hoch

• Schneidfaden nachführen oder ersetzen

• Gras stufenweise schneiden Schneidfaden wird nicht nach geführt

• Fadenspule leer • Fadenspule auswechseln Der Hochentaster sägt nicht, rupft oder vibriert

• Kettenspannung zu hoch

• Kette falsch montiert

• Kettenspannung überprüfen und einstellen

• Kette nachschleifen lassen oder austauschen

• Kette erneuern Sägekette wird heiß oder Sägekettenschmierung funktioniert nicht

• Ölzuleitung verstopft

• Kettenspannung zu hoch

• Ölzuleitung reinigen

• Kettenspannung einstellen

• Kette nachschleifen lassen oder austauschenwww.scheppach.com

Garantiebedingungen Revisionsdatum 26.11.2021 Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service- rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Her- stellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zu- stande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Ge- waltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Ver- schleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlän- gerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvoll- ständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.www.scheppach.com

5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center. Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb

14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig. 7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Ver- schleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus. 8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail]

• Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor. Ersatzteile Zubehör DokumenteKontakt Reparaturwww.scheppach.com

22. Inbussleutel gr. 4

7. Technische gegevens

EU-Konformitätserklärung Übersetzung der Originalkonformitätserklärung Wir erklären in alleiniger Verantwortung, dass das hier beschriebene Pro-dukt mit den geltenden Richtlinien und Normen übereinstimmt. Der hier beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Sto󰀨e in Elek- tro- und Elektronikgeräten. * Technische Unterlagen verfügbar bei: ** Artikelnummer*** Artikelbezeichnung: Backpack Benzin-Multifunktionsgerät MFH5300-4BP Marke****

19. Konformitätserklärung

Ichenhausen, 26.06.2025
