Tipo de producto	Procesador audio-video (AVHub) para videoconferencia
Marca y modelo	Yealink ZVC500
Alimentación	DC 48 V mediante adaptador de corriente incluido
Consumo eléctrico	No especificado en el manual
Conectividad	1 puerto USB-A, 1 puerto USB-B, 1 puerto hub VC/cámara, 1 entrada RCA, 1 salida de línea de 3,5 mm, 1 entrada de línea de 6,3 mm, 1 salida de línea de 6,3 mm, 1 puerto DC 48 V
Indicador LED	Indicador multicolor (rojo, naranja, verde) que indica reposo, funcionamiento, actualización, etc.
Compatibilidad con endpoints	Punto terminal serie VCS o MVC
Accesorios compatibles	VCM34/VCM36/VCM38, UVC84/UVC86, MSpeaker II, VCC22
Temperatura de funcionamiento	-10 °C a 50 °C (14 °F a 122 °F)
Humedad de funcionamiento	5 % a 90 % sin condensación
Temperatura de almacenamiento	-30 °C a 70 °C (-22 °F a 158 °F)
Montaje	Montaje en pared, debajo de mesa (velcro), sobre escritorio, en armario de 19 pulgadas (IEC 60297)
Contenido del paquete	Adaptador de corriente, bridas para cables (x5), tornillos (x8), soportes de fijación (x2), guía de inicio rápido
Mantenimiento y limpieza	Desconectar antes de limpiar, usar un paño suave, seco y antiestático
Seguridad	No exponer a la humedad, no desmontar, usar solo accesorios aprobados, respetar las temperaturas de funcionamiento
Garantía	Limitada al propio dispositivo en uso normal
Reciclaje	No desechar con residuos domésticos, seguir las normativas locales
Dimensiones (estimación)	Aproximadamente 200 x 150 x 40 mm (montaje en armario de 19 pulgadas)
Peso (estimación)	Aproximadamente 500 g

Preguntas frecuentes - ZVC500 Yealink

¿Cómo conectar el Yealink ZVC500 a un punto terminal VCS?

Conecte el puerto hub VC/cámara del AVHub al puerto hub VC/teléfono del punto terminal VCS mediante un cable Ethernet. Asegúrese de que el adaptador de corriente esté enchufado.

¿Qué significa el indicador LED naranja fijo en el AVHub?

El indicador naranja fijo indica que el AVHub está encendido pero esperando conexión a un punto terminal (VCS o MVC).

¿Qué micrófonos y cámaras son compatibles con el ZVC500?

El ZVC500 es compatible con los micrófonos VCM34/VCM36/VCM38, las cámaras UVC84/UVC86, el altavoz MSpeaker II y el VCC22.

¿Cuántos dispositivos puedo conectar directamente al AVHub?

Cuando conecta UVC84/UVC86/MSpeaker II directamente al AVHub, el número total de conexiones debe ser menor o igual a 4. Para más, use un conmutador PoE.

¿Cómo montar el AVHub debajo de una mesa?

Use el velcro incluido para fijar el AVHub debajo de la mesa. Asegúrese de que la superficie esté limpia y seca antes de pegar.

¿Qué hacer si el AVHub no se enciende?

Verifique que el adaptador de corriente esté correctamente enchufado y que la toma de corriente funcione. Si el problema persiste, limpie el enchufe con un paño seco y pruebe con otra toma.

¿Cómo limpiar el Yealink ZVC500?

Desconecte primero la alimentación. Use un paño suave, seco y antiestático para limpiar el dispositivo. No use líquidos.

¿Puedo usar accesorios de terceros con el ZVC500?

Se recomienda usar solo los accesorios proporcionados o aprobados por Yealink. Los accesorios de terceros no aprobados pueden provocar un rendimiento deficiente.

¿Qué hacer si el indicador LED parpadea rápidamente en rojo?

El parpadeo rápido rojo significa que el AVHub está restaurando la configuración de fábrica. No desconecte el dispositivo durante este proceso.

¿Dónde puedo encontrar la guía de inicio rápido del UVC84?

La guía de inicio rápido del UVC84 está disponible en el sitio web oficial de Yealink o incluida en el paquete del UVC84.

MANUAL DE USUARIO ZVC500 Yealink

1 Contenido del paquete

AVHub Cable Ethernet de

7.5 m

Cable USB de 2.5 m

Soporte

Velcro (x2)

Adaptador eléctrico

Sujetacables (x5)

Tornillo (x8) Orejas de montaje (x2)Guía de inicio I

Le recomendamos que utilice los accesorios proporcionados o aprobados por Yealink. El uso de accesorios de terceros no aprobados puede generar un rendimiento deficiente.

2 Instrucciones del interfaz de hardware

① Indicador LED: estado diferente del AVHub.
② Puerto USB-A
③ Puerto USB-B
4 Puerto VC Hub / Cámara
⑤ Entrada RCA: conectar a un dispositivo de entrada de audio a través de un cable RCA.

⑥ Salida RCA: conecte a un dispositivo con salida de audio a través de un cable RCA.
⑦ Entrada de audio de 6,3 m (Line in)
8 Salida de audio de 6,3 m (Line out)
9 DC48V: conectar al adaptador de corriente.

3 Instrucciones del indicador LED

	Estado del LED	Descripción
• Conéctese al Endpoint MVC	Indicador LED apagado	El AVHub está apagado.
	Rojo fijo	El AVHub está en estado de suspensión.El PC no está conectado después de encender el AVHub.
	Rojo parpadeante rápido	El AVHub está restaurado a la configuración de fábrica.
	Naranja fijo	El AVHub está encediéndose.
	Naranja intermitente rápido	El firmware de AVHub está actualizándose.
	Verde fijo	El AVHub está funcionando.
	Estado del LED	Descripción
• Conéctese al Endpoint VCS	Indicador LED apagado	El AVHub está apagado o en estado de apagado.
	Rojo fijo	El AVHub está en estado de protector de pantalla o de suspensión.Una vez que se enciende el AVHub, el Endpoint VCS o el PC no están conectados.
	Rojo parpadeante rápido	El AVHub está restaurado a la configuración de fábrica.El firmware de AVHub está actualizándose.
	Verde fijo	El AVHub está funcionando.
	Verde intermitente rápido	Ajustar el volumen o silenciar el dispositivo AVHub
	Naranja fijo	El AVHub está encediéndose.

4 Dispositivos aplicables

Endpoint applicable: Endpoint de la serie VCS / Endpoint de la serie MVC

Accesorios aplicables: VCM34 / VCM36 / VCM38 / UVC84 / UVC86 / MSpeaker II / VCC22

VCM34

Si desea obtener más información sobre el VCM34, por favor, consulte la guía de inicio rápido de VCM34.

UVC86

Si desea obtener más información sobre el UVC86, por favor, consulte la guía de inicio rápido de UVC86.

VCM38

Si desea obtener más información sobre el VCM38, por favor, consulte la guía de inicio rápido de VCM38.

UVC84

Si desea obtener más información sobre el UVC84, por favor, consulte la guía de inicio rápido de UVC86

MSpeaker II

Si desea obtener más información sobre el MSpeaker II, por favor, consulte la guía de inicio rápido de MSpeaker II.

ESPAÑOL

5 Instalación del AVHub

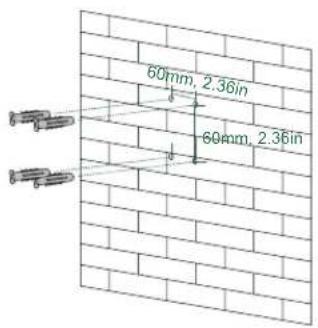

- Montar en la pared

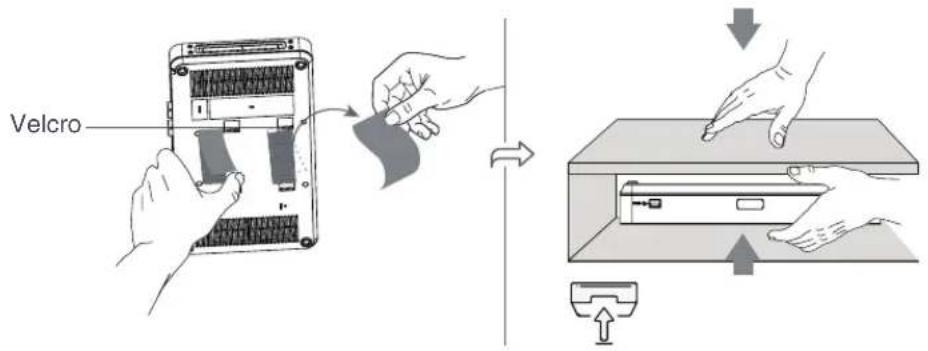

- Pegar debajo de la mesa

- Poner en el escritorio

- Montar en el rack

① Instale las orejas de montaje en ambos lados del AVHub.

② Empuje el AVHub dentro del rack y luego fijelo al bastidor con tornillos.

El rack en el que se colocará el AVHub debe ser un rack de 19 pulgadas que cumpla con la normativa IEC 60297. El contenido del paquete no incluye tornillos.

6 Conexión del Endpoint

AVHub tiene dos tipos de conexión, puede elegir conectarse en un Endpoint VCS o un Endpoint USB según sus necesidades.

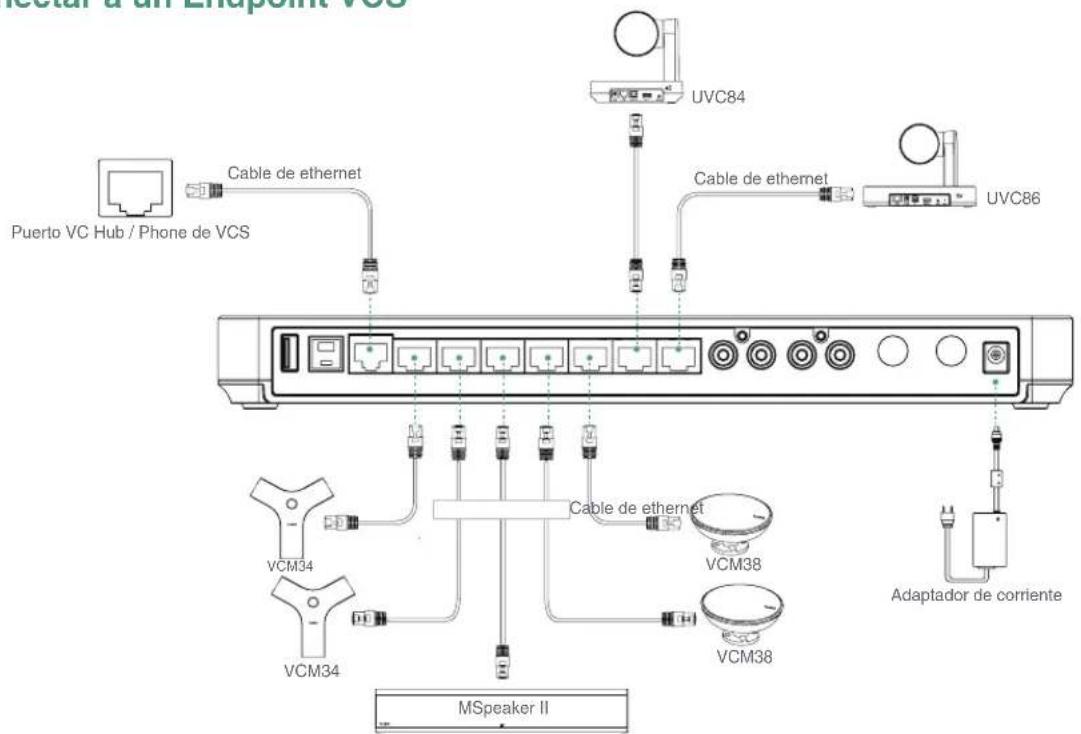

- Conectar a un Endpoint VCS

- Conectar a un Endpoint MVC

Cuando conecta UVC84 / UVC86 / MSpeaker II directamente al AVhub, el número total de conexiones debe ser menor o igual a 4 dispositivos. Si el número total de conexiones supera los 4 dispositivos, debe conectar un conmutador PoE y se pueden conectar otras interfaces a micrófonos con cable.

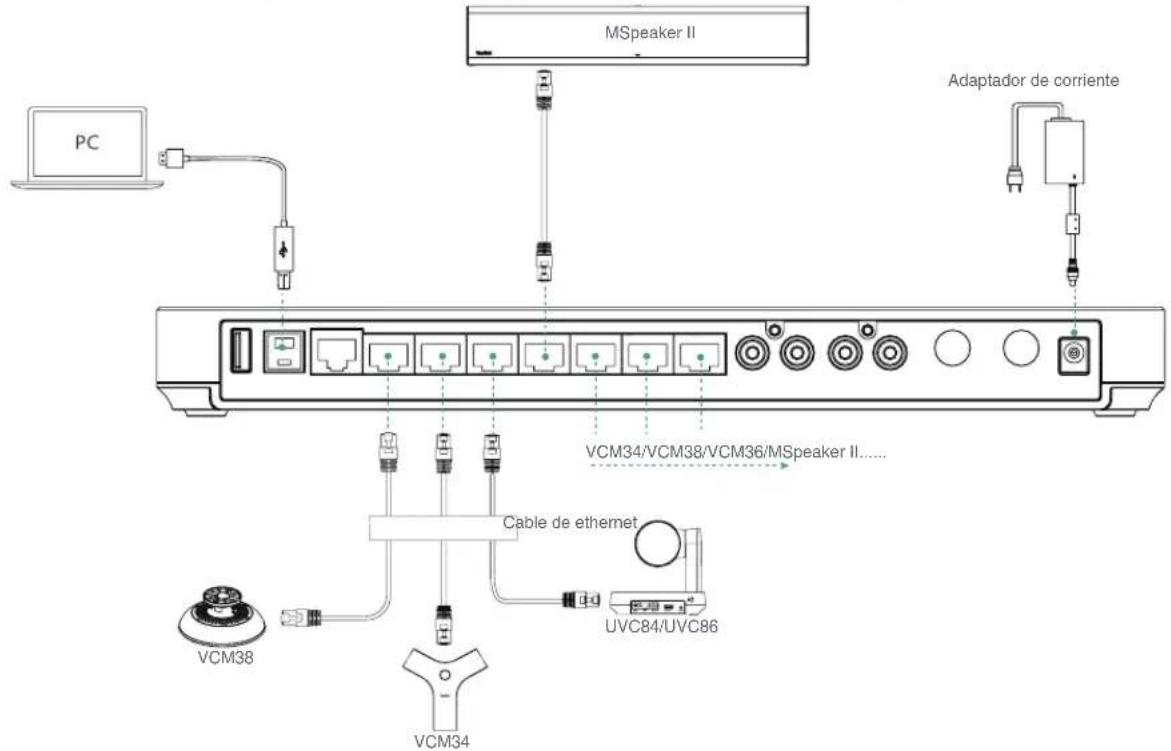

• Conectar a un Endpoint MVC

Si necesita más puertos VCH del AVHub, puede conectar el AVHub a través de un switch PoE.
