ZVC500 - 音视频处理器 Yealink - 免费用户手册

产品类型	音视频处理器（AVHub）用于视频会议
品牌和型号	亿联 ZVC500
电源	DC 48 V，通过随附的电源适配器
功耗	说明书未指定
连接性	1个USB-A端口，1个USB-B端口，1个VC/摄像头集线器端口，1个RCA输入，1个3.5mm线路输出，1个6.3mm线路输入，1个6.3mm线路输出，1个DC 48V端口
LED指示灯	多色指示灯（红、橙、绿）指示待机、运行、更新等状态
端点兼容性	VCS或MVC系列端点
兼容配件	VCM34/VCM36/VCM38, UVC84/UVC86, MSpeaker II, VCC22
工作温度	-10 °C 至 50 °C（14 °F 至 122 °F）
工作湿度	5% 至 90%，无冷凝
存储温度	-30 °C 至 70 °C（-22 °F 至 158 °F）
安装方式	壁挂、桌下（魔术贴）、桌面、19英寸机柜（IEC 60297）
包装内容	电源适配器、扎带（x5）、螺丝（x8）、固定支架（x2）、快速入门指南
维护和清洁	清洁前断开电源，使用柔软、干燥、防静电的布
安全	避免受潮，请勿拆卸，仅使用经批准的配件，遵守工作温度范围
保修	仅限于设备本身在正常使用情况下
回收	请勿与生活垃圾一起丢弃，遵守当地法规
尺寸（估计）	约 200 x 150 x 40 毫米（19英寸机柜安装）
重量（估计）	约 500 克

常见问题 - ZVC500 Yealink

如何将亿联 ZVC500 连接到 VCS 端点？

使用以太网电缆将 AVHub 的 VC/摄像头集线器端口连接到 VCS 端点的 VC/电话集线器端口。确保电源适配器已插入。

AVHub 上的橙色常亮 LED 指示灯是什么意思？

橙色常亮指示灯表示 AVHub 已开机，但正在等待连接到端点（VCS 或 MVC）。

ZVC500 兼容哪些麦克风和摄像头？

ZVC500 兼容 VCM34/VCM36/VCM38 麦克风、UVC84/UVC86 摄像头、MSpeaker II 扬声器和 VCC22。

我可以直接连接多少台设备到 AVHub？

当直接连接 UVC84/UVC86/MSpeaker II 到 AVHub 时，总连接数应小于或等于 4。如果超过，请使用 PoE 交换机。

如何将 AVHub 安装在桌下？

使用附带的魔术贴将 AVHub 固定在桌下。粘贴前确保表面清洁干燥。

如果 AVHub 无法开机怎么办？

检查电源适配器是否正确插入，墙壁插座是否正常工作。如果问题仍然存在，用干布清洁插头并尝试其他插座。

如何清洁亿联 ZVC500？

首先断开电源。使用柔软、干燥、防静电的布清洁设备。不要使用液体。

我可以使用第三方配件与 ZVC500 吗？

建议仅使用亿联提供或批准的配件。未经批准的第三方配件可能导致性能不佳。

如果 LED 指示灯快速红色闪烁怎么办？

快速红色闪烁表示 AVHub 正在恢复出厂设置。在此过程中请勿断开设备电源。

我在哪里可以找到 UVC84 的快速入门指南？

UVC84 的快速入门指南可在亿联官方网站上找到，或包含在 UVC84 的包装中。

用户手册 ZVC500 Yealink

螺丝 (x8)，挂耳 (x2) 快速安装指线带 (x5)

我们推荐使用由 Yealink 提供或经 Yealink 认可的配件和线缆，使用未经认可的第三方配件和线缆可能会导致性能的下降。

2 接口说明

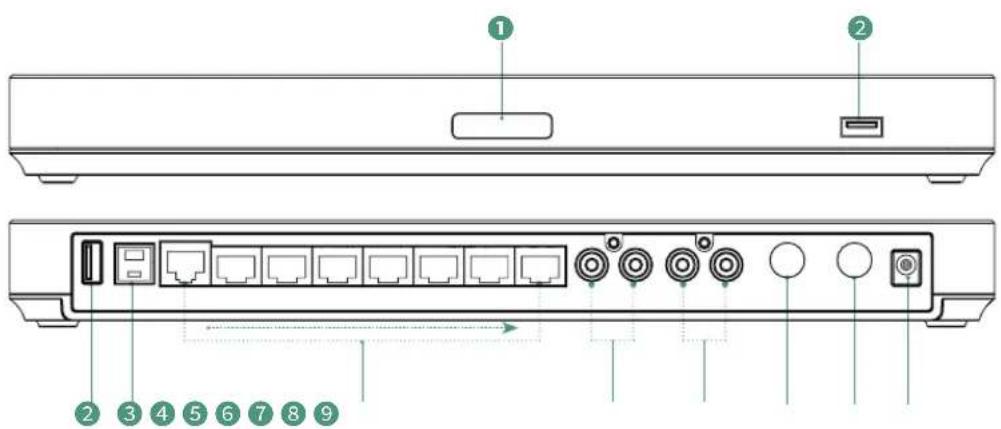

① 指示灯：指示 AVHub 的不同状态。
② USB-A 接口
③ USB-B 接口
④ VC Hub/Camera 接口
⑤ RCA In: 使用 RCA 音频线连接音频输入设备。

⑥ RCA Out: 使用 RCA 音频线连接音频输出设备。
⑦ 6.3m Line in
8 6.3m Line out
⑨ DC48V：连接电源适配器。

简体中文

3 LED 指示灯

·连接 MVC 设备	LED 状态	描述
	不亮灯	断电或关机状态
	红灯常亮	休眠状态启动后未连接 PC
	红灯闪烁	恢复出厂设置
	橙灯常亮	启动中
	橙灯闪烁	固件升级
	绿灯常亮	正常工作状态

·连接VCS设备	LED状态	描述
	不亮灯	断电或关机状态
	红灯常亮	屏保或休眠状态启动后未连接 VCS 主机或 PC
	红灯闪烁	恢复出厂设置固件升级
	绿灯常亮	正常工作状态
	绿灯闪烁	调节音量或设备静音
	橙灯常亮	设备启动中

4 适用设备

适用主机：VCS 系列终端 / MVC 系列终端

适用配件：VCM34/VCM36/VCM38/UVC84/UVC86/MSpeaker II/VCC22

想要了解 VCM34 的详细信息，请参阅亿联 VCM34 快速入门指南。

想要了解UVC86的详细信息，请参阅亿联UVC86快速入门指南。

想要了解 VCM38 的详细信息，请参阅亿联 VCM38 快速入门指南。

想要了解 UVC84 的详细信息，请参阅亿联 UVC84 快速入门指南。

想要了解 MSpeaker II 的详细信息，请参阅亿联 MSpeaker II 快速入门指南。

简体中文

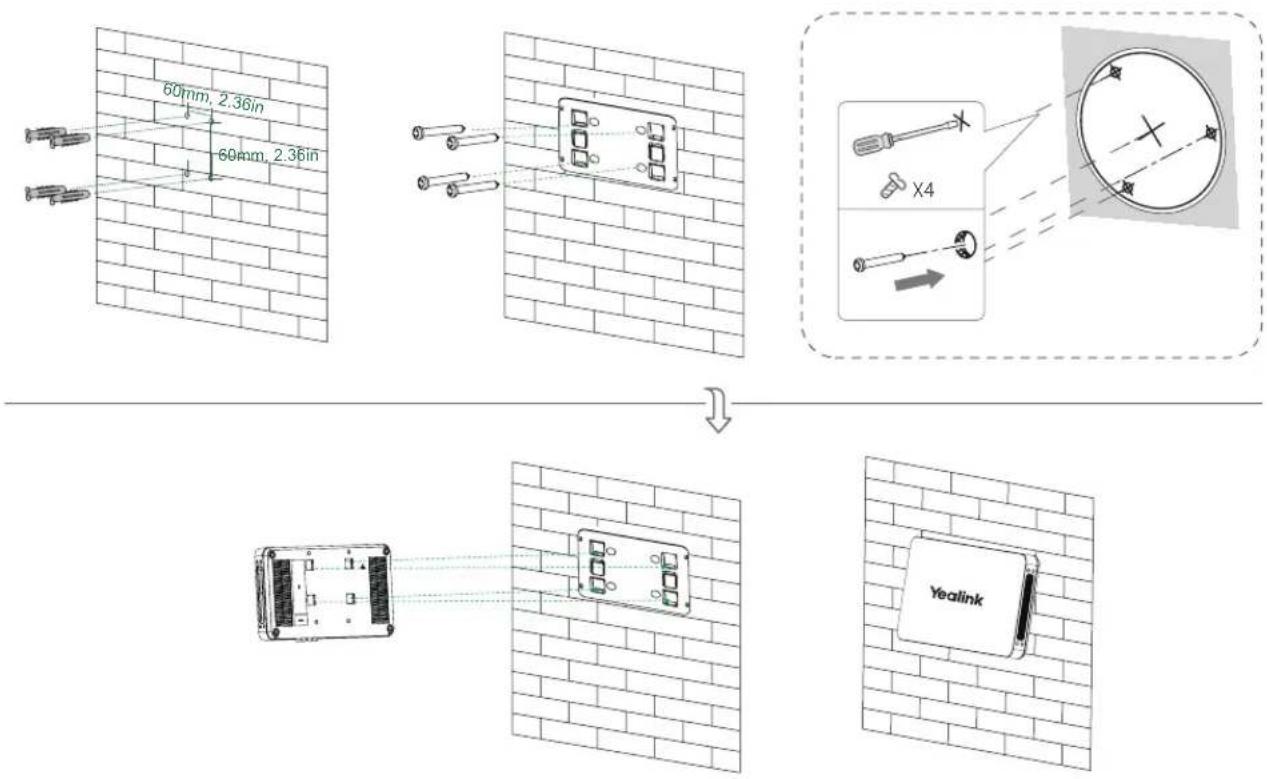

• 挂在墙上
  5 安装 AVHub

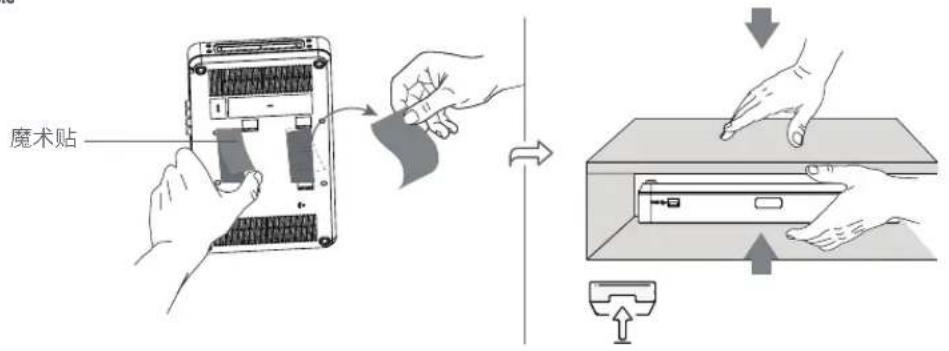

·粘在桌底

- 放置桌面

简体中文

·安装至机柜

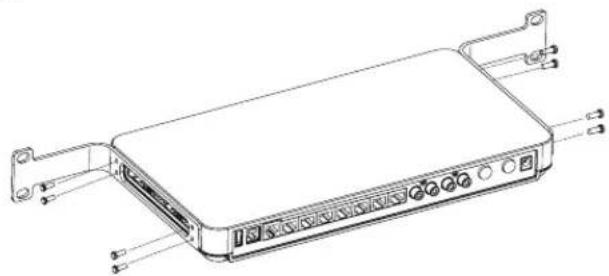

① 将挂耳安装到 AHVub 两侧。

② 将 AVHub 推入机柜，然后用螺丝固定到机柜上。

AVHub 必须安装在符合 IEC60297 标准的 19 英寸标准机柜内。

6 连接 AVHub

AVHub 可以连接 VSC 设备和 MVC 设备，你可根据需要进行选择连接。

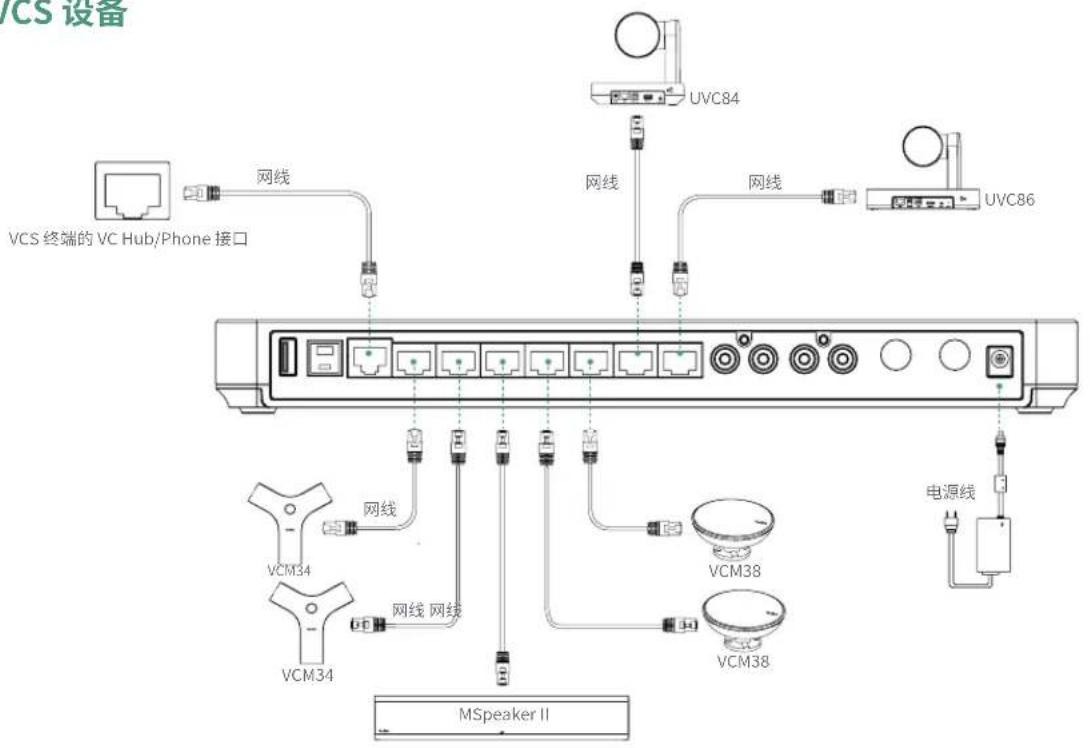

- 连接VCS设备

简体中文

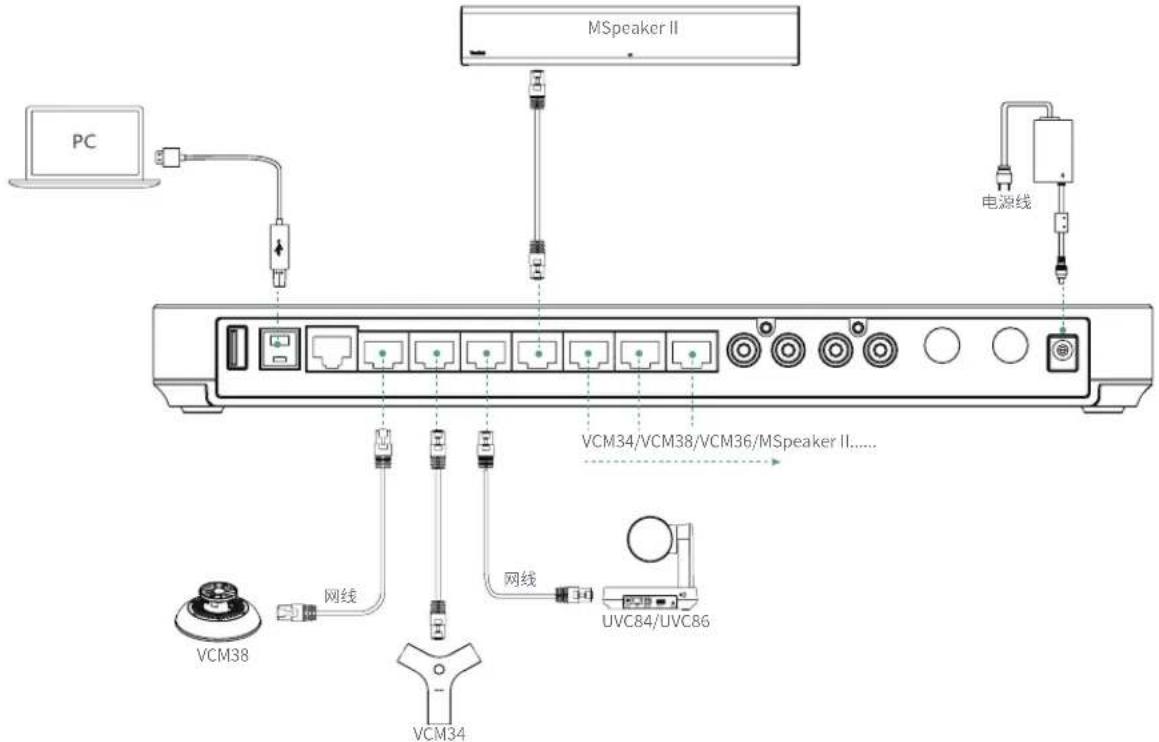

- 连接 MVC 设备

在 UVC84/UVC86/MSpeaker II 直连 AVhub 设备的情况下，设备连接总数需小于等于 4 个。如果连接设备总数超过 4 个，则需要外接 PoE 交换机，且其它接口可接有线麦。

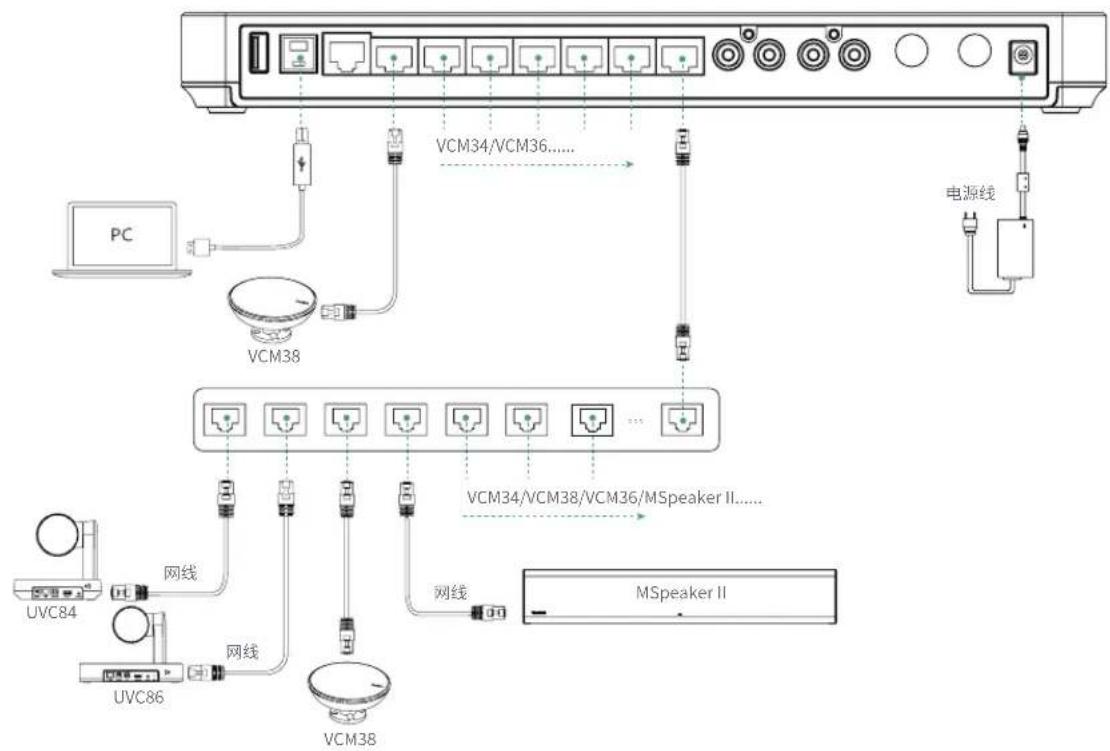

• 连接 MVC 设备

如果 AVHub 上的 VCH 口不够用，可通过 PoE 交换机级联。

1 Verpackungsinhalt

AVHub

7,5 m Ethernet-Kabel

2,5 m USB-Kabel

Halterung

Klettverschluss(x2)

Kurzanleitung

Netzgerät

Kabelbinder (x5)
