MVC800 - 视频会议系统 Yealink - 免费用户手册

产品类型	Microsoft Teams Rooms 视频会议系统
品牌	Yealink
型号	MVC800
摄像头型号	UVC80 (1080p, 12倍光学变焦, 72°视场角)
摄像头尺寸 (高x宽x深)	约 5.5 x 8.7 x 6.7 英寸 (14 x 22 x 17 厘米)
摄像头重量	约 2.2 磅 (1.0 千克)
Mini-PC 尺寸 (高x宽x深)	约 1.7 x 7.7 x 7.7 英寸 (4.3 x 19.5 x 19.5 厘米)
Mini-PC 重量	约 2.2 磅 (1.0 千克)
MSpeaker 条形音箱尺寸 (高x宽x深)	约 2.5 x 31.5 x 3.5 英寸 (6.5 x 80 x 9 厘米)
MSpeaker 重量	约 6.6 磅 (3.0 千克)
摄像头电源	48V DC, 0.7A (含适配器)
Mini-PC 电源	12V DC (含适配器, 典型)
工作温度	32°F 至 104°F (0°C 至 40°C)
存储温度	-22°F 至 160°F (-30°C 至 70°C)
湿度	5% 至 90% (非冷凝)
连接性	HDMI, USB 2.0/3.0, 以太网, 3.5mm音频, Mini-DP
麦克风选项	最多2个VCM34有线麦克风或CPW90无线麦克风
内容共享	MShare (有线) 或 WPP20 (无线, 可选)
自动取景	是，通过摄像头控制页面启用
触控控制台	MTouch (10.1英寸触摸屏)
维护	断开电源；用柔软的干布清洁
安全合规	FCC Part 15, IC RSS, RoHS, WEEE
保修	仅限主机，不包括损坏
备件/维修	联系经销商或授权服务中心

常见问题 - MVC800 Yealink

如何首次设置Yealink MVC800？

按照连接图连接所有组件：摄像头(UVC80)通过以太网线连接到Mini-PC；MSpeaker通过3.5mm线连接到摄像头；MTouch和MShare通过USB连接到Mini-PC。初始配置需要USB鼠标。详细步骤请参考快速入门指南。

MVC800可以使用无线内容共享吗？

是的，您可以使用可选的Yealink WPP20无线演示盒。将其连接到MShare的USB端口；配对后（LED常绿），将WPP20插入电脑即可无线共享内容。

自动取景如何工作以及如何启用？

自动取景会自动调整摄像头的变焦和位置，使参与者居中。要启用，请转到更多 > (摄像头控制)，然后点击启用自动取景。注意：启用后，手动摄像头控制将被禁用。

MVC800的麦克风选项有哪些？

MVC800支持最多2个Yealink VCM34有线麦克风（通过以太网连接到交换机）或CPW90无线麦克风。MSpeaker条形音箱也内置麦克风。

如何更新系统软件？

软件更新通常通过Windows Update自动进行。要启用自动更新，请转到更多 > 设置 > Windows设置 > 管理员登录，然后设置 > 更新和安全 > Windows更新并启用自动下载。也可以通过设备管理器进行手动更新。

如果摄像头无响应怎么办？

首先检查电缆连接。确保摄像头电源适配器(48V/0.7A)已插入。用干布清洁以太网端口。如果问题仍然存在，请尝试其他端口或联系授权服务。

可以将摄像头安装在墙上或天花板上吗？

是的，UVC80摄像头配有VESA安装支架和配件。请参考摄像头的快速入门指南了解安装说明。

MVC800支持的最大参与人数是多少？

MVC800专为中大型会议室设计。在典型设置下，根据摄像头视场角和房间布局，最多支持20名参与者。

MVC800支持第三方麦克风吗？

Yealink建议仅使用提供或认可的配件。未经认可的第三方麦克风可能导致性能不佳或兼容性问题。

如何手动控制摄像头位置？

点击更多 > (摄像头控制)进入控制页面。使用变焦按钮(+/-)和摇杆箭头调整摄像头。点击重置返回初始位置。

用户手册 MVC800 Yealink

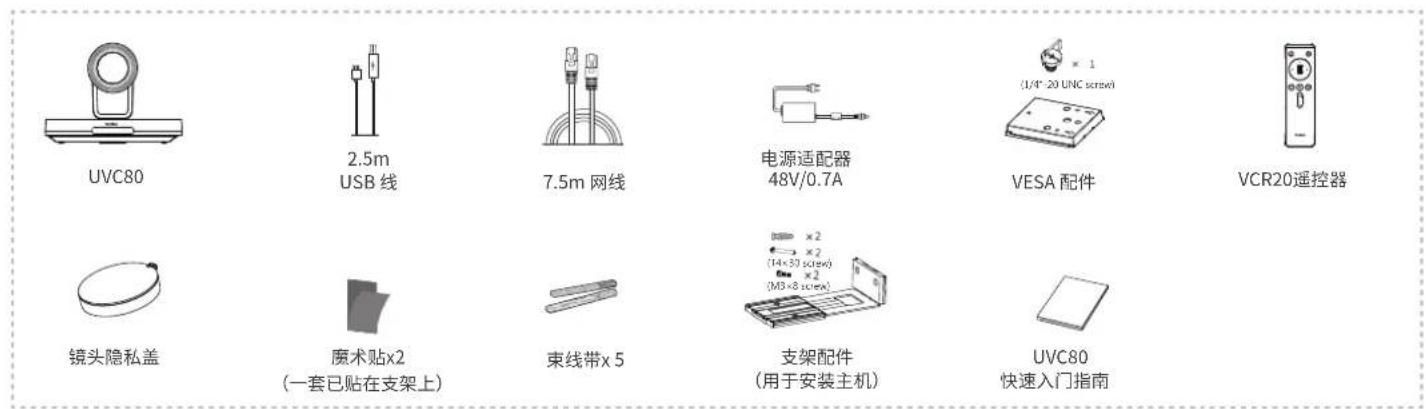

3米 RCA转 3.5mm音频线
Camera-Hub主机套件

UVC80

2.5m USB 线

7.5m 网线

电源适配器48V/0.7A

VESA 配件

VCR20遥控器

镜头隐私盖

魔术贴x2 (一套已贴在支架上)

束线带x5

支架配件 (用于安装主机)

UVC80 快速入门指南
UVC80套件(摄像机)×2

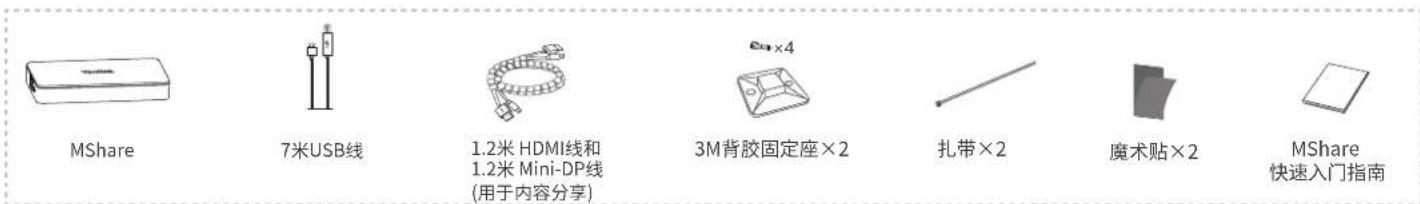

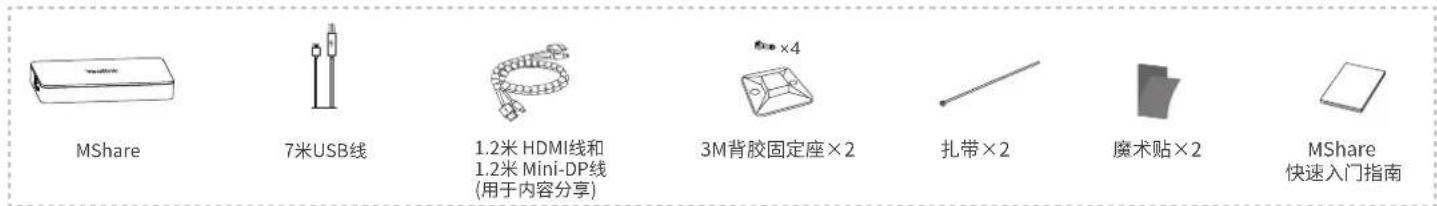

MShare

7米USB线

1.2米 HDMI线和 1.2米 Mini-DP线 (用于内容分享)

3M背胶固定座×2

扎带×2

魔术贴×2

MShare 快速入门指南

MShare套件 (内容分享)

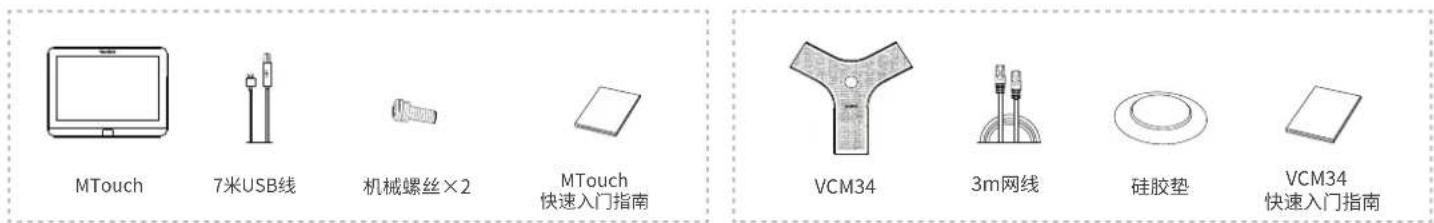

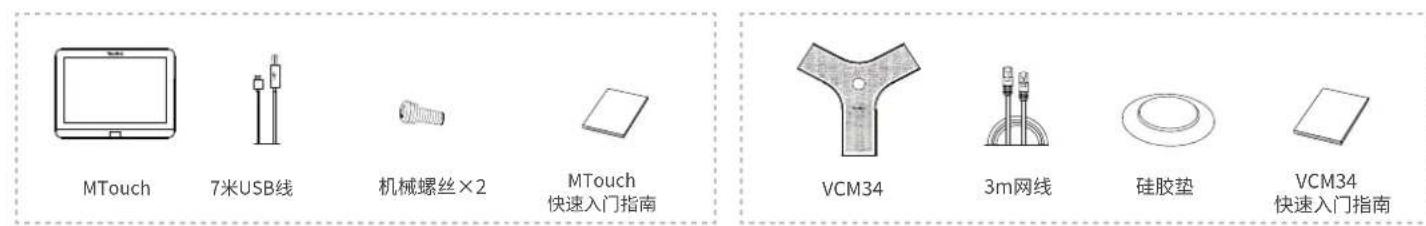

MTouch

7米USB线

机械螺丝×2

MTouch 快速入门指南

VCM34

3m网线

硅胶垫

VCM34 快速入门指南
VCM34套件×4(麦克风)

MTouch套件 (触控平板)

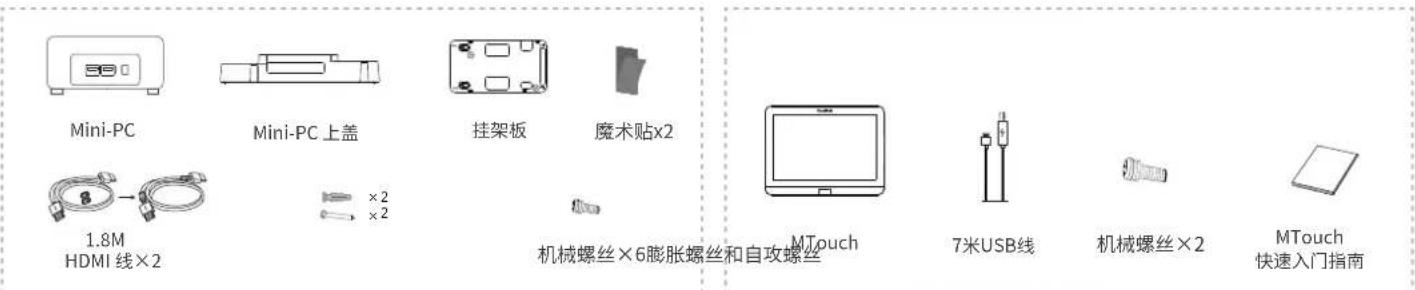

Mini-PC

Mini-PC 上盖

挂架板

魔术贴x2

MSpeaker

膨胀螺丝和自攻螺丝

HDMI 线×2

机械螺丝×6膨胀螺丝和自攻螺丝

2米 AUX 线电源线

MSpeaker 快速入门指南

Mini-PC套件 (Mini-PC 和 Mini-PC 锁线盒)

MSpeaker套件 (音箱)

• MVC800 产品包


UVC80套件(摄像机)

MShare套件 (内容分享)

MTouch套件 (触控平板)

Mini-PC套件 (Mini-PC 和 Mini-PC 锁线盒)
MSpeaker套件(音箱)

• MVC500 产品包

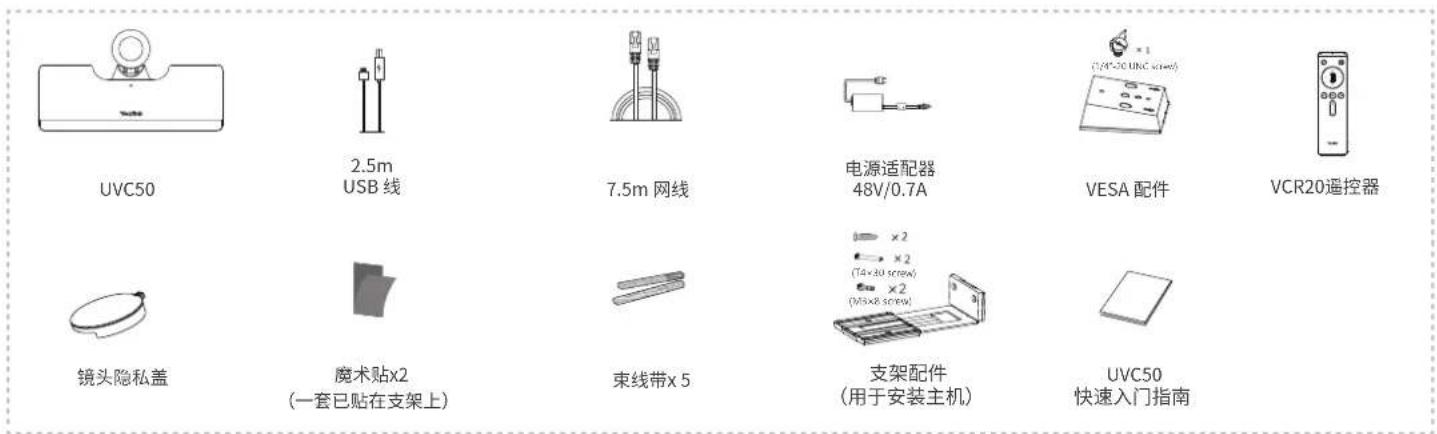

UVC50套件(摄像机)

MShare套件 (内容分享)

MTouch套件 (触控平板)

VCM34套件 (麦克风)

Mini-PC套件 (Mini-PC 和 Mini-PC 锁线盒)

MSpeaker套件 (音箱)

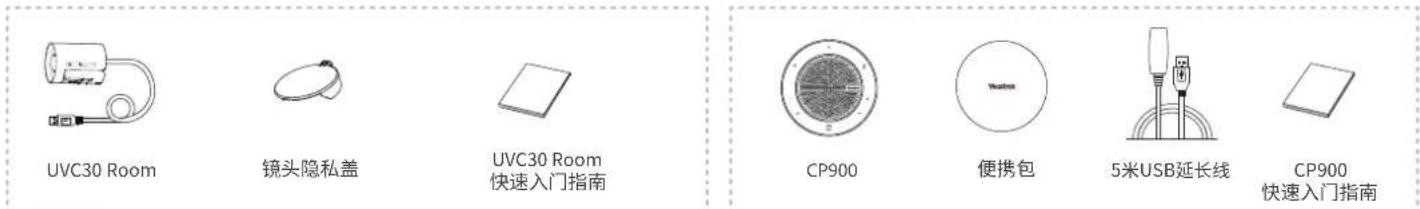

• MVC300 产品包


UVC30 Room套件(摄像机)
CP900套件 (USB 扬声器)

MShare套件 (内容分享)

Mini-PC套件 (Mini-PC 和 Mini-PC 锁线盒)
MTouch套件 (触控平板)

我们推荐使用由Yealink提供或经Yealink认可的配件和线缆，使用未经认可的第三方配件和线缆可能会导致性能的下降。

连接MVC900 & MVC800 & MVC500 & MVC300

连接MVC900

请勿将交换机接入Internet，否则会引起网络异常。
交换机和相关网线需要另外购买。
首次启动时，你需要在mini-PC上接一个鼠标来完成系统初始化配置，我们推荐使用无线键鼠套装。
更多关于如何安装和部署配件(例如安装mini-PC或UVC80摄像机)，请参阅相应配件的快速入门指南。

连接MVC800 & MVC500

MVC500的连接与MVC800的连接相似，下图为MVC800的连接示例。

首次启动时，你需要在mini-PC上接一个鼠标来完成系统初始化配置，我们推荐使用无线键鼠套装。
更多关于如何安装和部署配件(例如安装mini-PC或UVC80摄像机)，请参阅相应配件的快速入门指南。

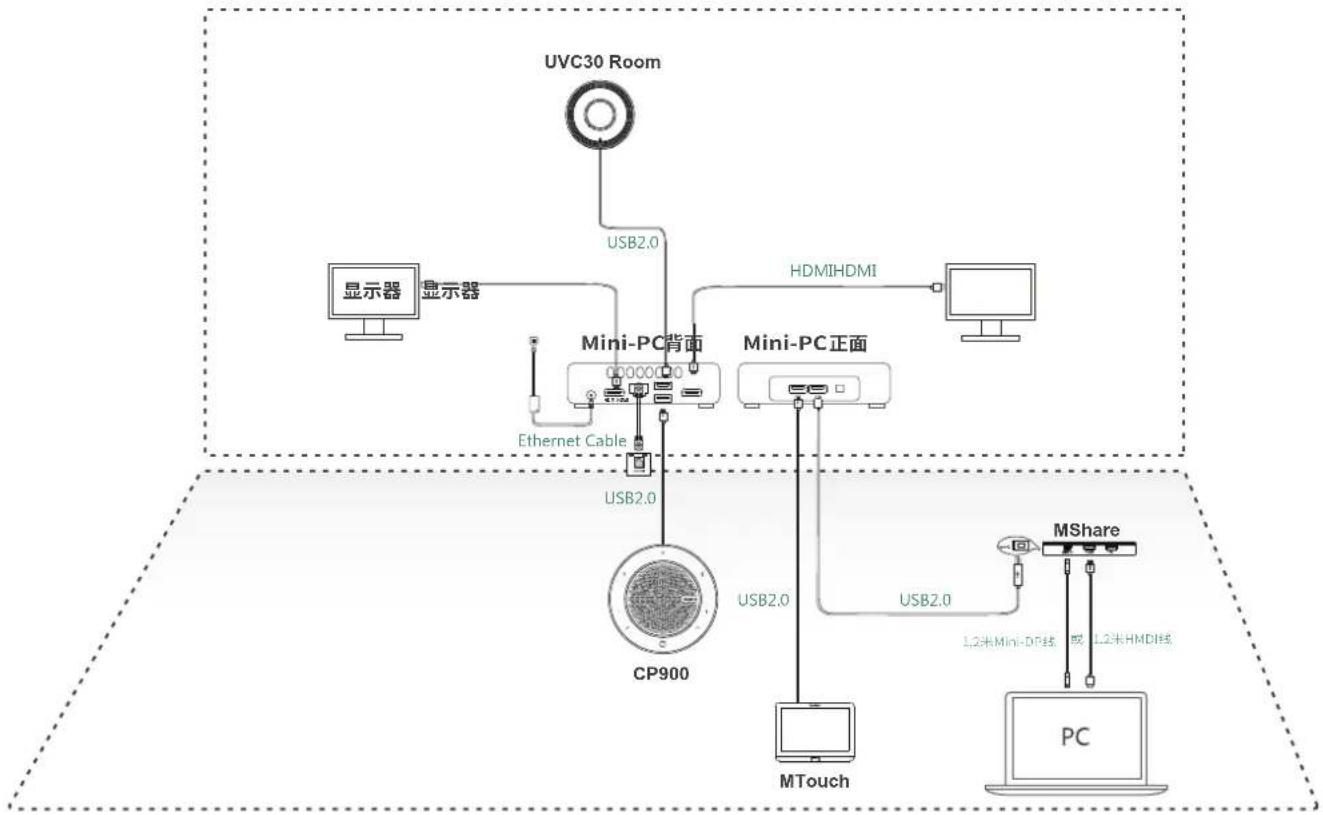

连接MVC300

首次启动时,你需要在mini-PC上接一个USB集线器来连接鼠标来完成系统初始化配置,我们推荐使用无线键鼠套装。
更多关于如何安装和部署配件(例如安装mini-PC或UVC30 Room摄像机),请参阅相应配件的快速入门指南。

无线辅流分享内容

你可以使用WPP20无线传屏助手进行无线辅流分享内容。WPP20需要单独购买。分享内容前，确保MShare已正确连接在mini-PC上。

过程

1. 将WPP20连接到MShare的USB口。
2. 约3秒后，WPP20指示灯显示绿色常亮。 WPP20与MShare配对成功。
3. 将WPP20连接到电脑上。

通过Windows更新系统

系统软件(包括Windows, Camera-Hub/UVC80/UVC50/UVC30 Room, MTouch和MShare)默认情况下可以通过windows自动更新升级。如果设备软件没有自动升级，你可以启用自动windows自动更新或手动升级设备。

开启Windows自动更新

过程

1. 在显示屏上, 按更多->设置。
2. 输入管理员密码（默认：sfb）进入设置界面。
3. 按 Windows 设置->转到管理员登录。
4. 从左下角选择Administrator帐户，并输入管理员帐户密码（默认：sfb）。
5. 按开始菜单, 选择设置->更新和安全->Windows更新, 再按高级选项。
6. 开启自动下载更新，即使通过按流量计费的数据连续也是如此（可能会收费）。

手动更新升级设备

过程

1. 在显示屏上, 按更多->设置。
2. 输入管理员密码（默认：sfb）进入设置界面。
3. 按 Windows 设置->转到管理员登录。

4. 从左下角选择Administrator帐户，并输入管理员帐户密码（默认：sfb）。

5. 执行以下任一操作：

6. 长按开始菜单，选择设备管理器。
   选择并长按需要更新的设备，并选择更新驱动程序。
   选择需要更新的方式。

7. 按开始菜单, 选择设置->更新和安全->Windows更新, 选择检查更新。选择需要更新的设备, 并完成安装。

仅64位Windows 10操作系统支持软件升级。

开启/关闭自动框全景

过程

1. 按更多->进入摄像机控制界面。
2. 选择。
3. 开启/关闭自动框全景。

控制UVC80/UVC50/UVC30 Room摄像头位置

过程

1. 按更多->进入摄像机控制界面。
2. 按 📊 或 🔍 调整摄像机的焦距。
3. 按 / / 调整摄像机角度。

UVC30 Room摄像机开启自动框全景功能后，无法控制摄像头。

恢复UVC80/UVC50/UVC30 Room摄像头到主位置

过程

1. 按更多->进入摄像机控制界面。
2. 按复位。
