Produkttyp	Audio-Video-Prozessor (AVHub) für Videokonferenzen
Marke und Modell	Yealink ZVC500
Stromversorgung	DC 48 V über mitgeliefertes Netzteil
Stromverbrauch	Nicht in der Anleitung angegeben
Konnektivität	1x USB-A, 1x USB-B, 1x VC/Kamera-Hub-Anschluss, 1x RCA-Eingang, 1x 3,5-mm-Line-Ausgang, 1x 6,3-mm-Line-Eingang, 1x 6,3-mm-Line-Ausgang, 1x DC 48-V-Anschluss
LED-Anzeige	Mehrfarbige LED (rot, orange, grün) zeigt Standby, Betrieb, Update usw. an
Endpunktkompatibilität	VCS- oder MVC-Serienendpunkt
Kompatible Zubehörteile	VCM34/VCM36/VCM38, UVC84/UVC86, MSpeaker II, VCC22
Betriebstemperatur	-10 °C bis 50 °C (14 °F bis 122 °F)
Betriebsluftfeuchtigkeit	5 % bis 90 % ohne Kondensation
Lagertemperatur	-30 °C bis 70 °C (-22 °F bis 158 °F)
Montage	Wandmontage, unter Tisch (Klettband), auf Tisch, im 19-Zoll-Rack (IEC 60297)
Packungsinhalt	Netzteil, Kabelbinder (x5), Schrauben (x8), Montagewinkel (x2), Kurzanleitung
Pflege und Reinigung	Vor Reinigung Netzstecker ziehen, weiches, trockenes und antistatisches Tuch verwenden
Sicherheit	Nicht Feuchtigkeit aussetzen, nicht zerlegen, nur zugelassenes Zubehör verwenden, Betriebstemperaturen einhalten
Garantie	Beschränkt auf das Gerät selbst bei normalem Gebrauch
Entsorgung	Nicht mit dem Hausmüll entsorgen, örtliche Vorschriften beachten
Abmessungen (ca.)	Ca. 200 x 150 x 40 mm (bei Montage im 19-Zoll-Rack)
Gewicht (ca.)	Ca. 500 g

Häufig gestellte Fragen - ZVC500 Yealink

Wie schließe ich den Yealink ZVC500 an einen VCS-Endpunkt an?

Verbinden Sie den VC/Kamera-Hub-Anschluss des AVHub mit dem VC/Telefon-Hub-Anschluss des VCS-Endpunkts über ein Ethernet-Kabel. Stellen Sie sicher, dass das Netzteil angeschlossen ist.

Was bedeutet die dauerhaft orangefarbene LED am AVHub?

Die dauerhaft orangefarbene LED zeigt an, dass der AVHub eingeschaltet ist, aber auf die Verbindung zu einem Endpunkt (VCS oder MVC) wartet.

Welche Mikrofone und Kameras sind mit dem ZVC500 kompatibel?

Der ZVC500 ist kompatibel mit den Mikrofonen VCM34/VCM36/VCM38, den Kameras UVC84/UVC86, dem Lautsprecher MSpeaker II und dem VCC22.

Wie viele Geräte kann ich direkt an den AVHub anschließen?

Wenn Sie UVC84/UVC86/MSpeaker II direkt an den AVHub anschließen, darf die Gesamtanzahl der Verbindungen 4 nicht überschreiten. Darüber hinaus verwenden Sie einen PoE-Switch.

Wie montiere ich den AVHub unter einem Tisch?

Verwenden Sie das mitgelieferte Klettband, um den AVHub unter dem Tisch zu befestigen. Stellen Sie sicher, dass die Oberfläche sauber und trocken ist, bevor Sie es aufkleben.

Was tun, wenn der AVHub nicht einschaltet?

Überprüfen Sie, ob das Netzteil richtig angeschlossen ist und die Steckdose funktioniert. Wenn das Problem weiterhin besteht, reinigen Sie den Stecker mit einem trockenen Tuch und versuchen Sie eine andere Steckdose.

Wie reinige ich den Yealink ZVC500?

Trennen Sie zuerst die Stromversorgung. Verwenden Sie ein weiches, trockenes und antistatisches Tuch, um das Gerät zu reinigen. Verwenden Sie keine Flüssigkeiten.

Kann ich Zubehör von Drittanbietern mit dem ZVC500 verwenden?

Es wird empfohlen, nur das mitgelieferte oder von Yealink zugelassene Zubehör zu verwenden. Nicht zugelassenes Zubehör von Drittanbietern kann zu schlechter Leistung führen.

Was tun, wenn die LED schnell rot blinkt?

Das schnelle rote Blinken bedeutet, dass der AVHub auf die Werkseinstellungen zurückgesetzt wird. Trennen Sie das Gerät während dieses Vorgangs nicht vom Strom.

Wo finde ich die Kurzanleitung für die UVC84?

Die Kurzanleitung für die UVC84 ist auf der offiziellen Yealink-Website verfügbar oder im Lieferumfang der UVC84 enthalten.

BEDIENUNGSANLEITUNG ZVC500 Yealink

Schrauben (x8), Montagebügel (x2)

Wir empfehlen die Verwendung von Zubehör, das von Yealink entweder geliefert oder empfohlen wird. Die Verwendung von nicht zugelassenem Zubehör von Drittanbietern kann zu Leistungseinbußen führen.

2 Anleitung für die Hardware-Schnittstelle

① LED-Anzeige: zeigt die unterschiedlichen Status des AV-Hubs an.
② USB-A Anschluss
③ USB-B Anschluss
4 VC-Hub / Kamera-Anschluss
⑤ RCA-Eingang: Anschluss an ein Audio-Eingangsgerät über ein RCA-Kabel.

⑥ RCA-Ausgang: Anschluss an ein Audio-Ausgangsgerät über ein RCA-Kabel.
⑦ 6.3m Line in
8 6.3m Line out
⑨ DC48V: Anschluss an das Netzteil.

3 Anleitung für die LED-Anzeigen

	LED-Status	Beschreibung
• Mit MVC-Endpunkt verbinden	LED-Anzeige aus	Der AV-Hub ist ausgeschaltet.
	Dauerhaft rot	Die AVHub ist im Sleep-Modus.Nach dem Anschalten des AV-Hubs wurde der PC nicht verbunden.
	Schnell rot blinkend	Der AV-Hub wird auf Werkseinstellung zurücksetzt.
	Dauerhaft orange	Das AV-Hub ist eingeschaltet.
	Schnell orange blinkend	Die Firmware des AV-Hubs wird aktualisiert.
	Dauerhaft grün	Der AV-Hub in Betrieb.
	LED-Status	Beschreibung
• Mit VCS-Endpunkt verbinden	LED-Anzeige aus	Der AV-Hub ist ausgeschaltet oder wird heruntergefahren.
	Dauerhaft rot	Der AV-Hub ist im Bildschirmschoner- oder Ruhemodus.Nach dem Anschalten des AV-Hubs wurde der VCS-Endpunkt oder der PC nicht verbunden.
	Schnell rot blinkend	Der AV-Hub wird auf Werkseinstellung zurücksetzt.Die Firmware des AV-Hubs wird aktualisiert.
	Dauerhaft grün	Der AV-Hub ist in Betrieb.
	Blinkt schnell grün	Stellen Sie die Lautstärke ein oder schalten Sie das AV-Hub-Gerät auf Stumm
	Dauerhaft orange	Das AV-Hub ist eingeschaltet.

4 Anwendbare Geräte

Anwendbarer Endpunkt: Endpunkte der Serien VCS / MVC

Verwendbare Zusatzgeräte: VCM34/VCM36/VCM38/UVC84/UVC86/MSpeaker II/VCC22

IMöchten Sie mehr über das VCM34 erfahren, lesen Sie bitte die VCM34-Kurzanleitung.

IMöchten Sie mehr über das UVC86 erfahren, lesen Sie bitte die UVC86-Kurzanleitung.

IMöchten Sie mehr über das VCM38 erfahren, lesen Sie bitte die VCM38-Kurzanleitung.

IMöchten Sie mehr über das UVC84 erfahren, lesen Sie bitte die UVC84-Kurzanleitung.

IMöchten Sie mehr über das MSpeaker II erfahren, lesen Sie bitte die MSpeaker II-Kurzanleitung.

5 Installation des AV-Hubs

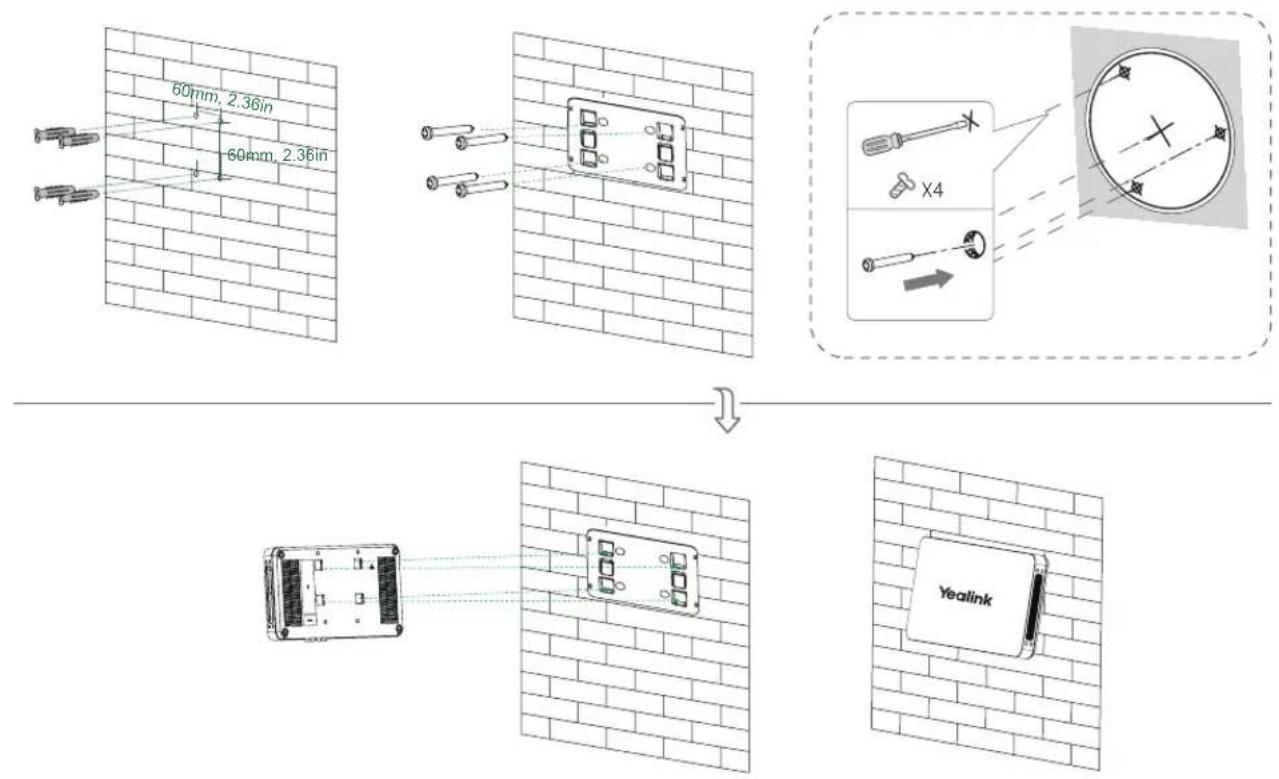

• Wandmontage

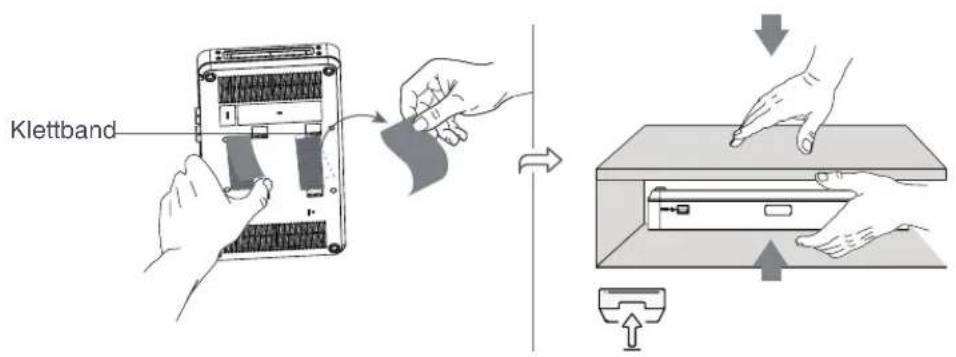

- Unter dem Tisch anbringen

- Auf einen Schreibtisch stellen

26

• Montage in einem Rack

① Bringen Sie die Montagebügel an den Seiten des AV-Hubs an.

② Schieben Sie den AV-Hub in das Rack und schrauben Sie ihn fest.

Das verwendete Rack muss ein 19-Zoll-Rack-System entsprechend der IEC 60297 sein. Im Lieferumfang sind keine Schrauben enthalten.

6 Endpunktverbindung

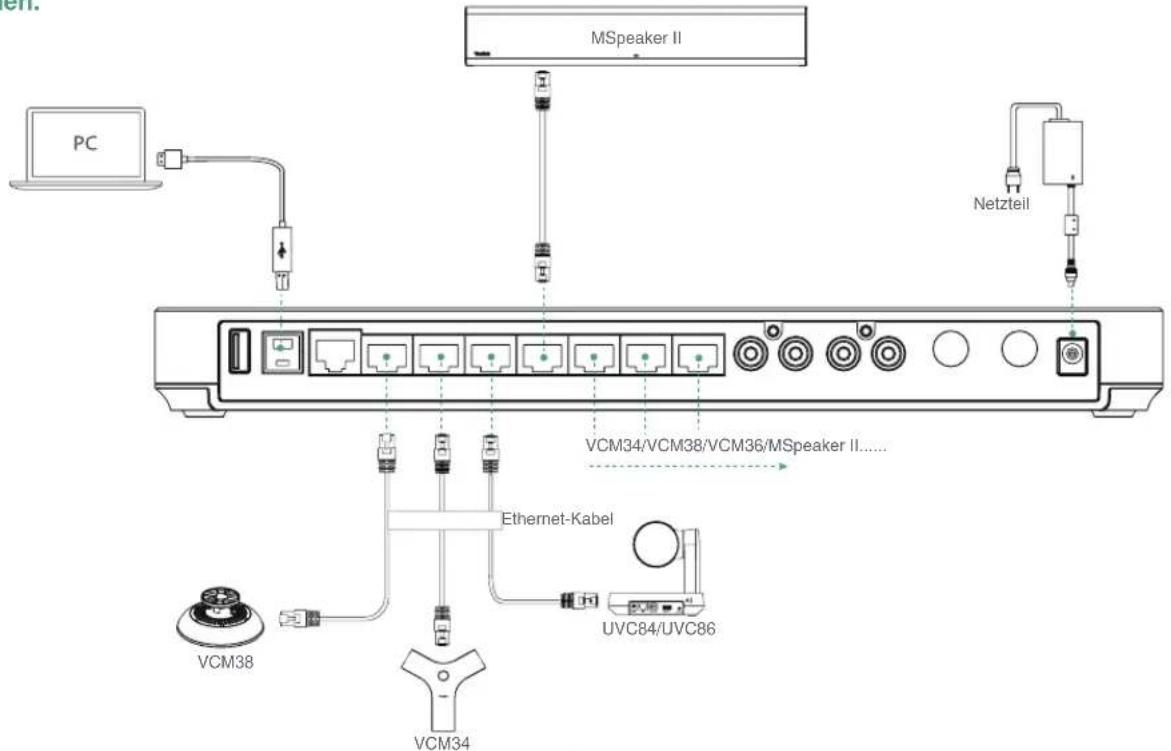

Der AV-Hub kann je nach Bedarf auf zweierlei Arten verbunden werden: VCS- oder MVC-Endpunkt.

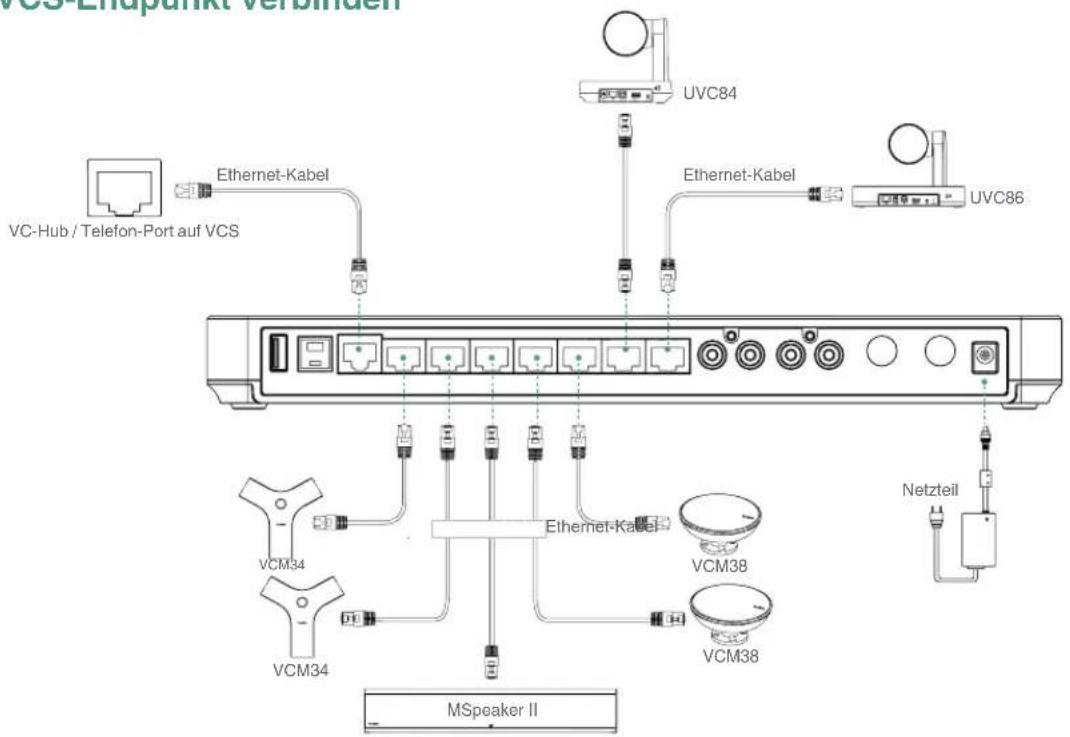

- Mit VCS-Endpunkt verbinden

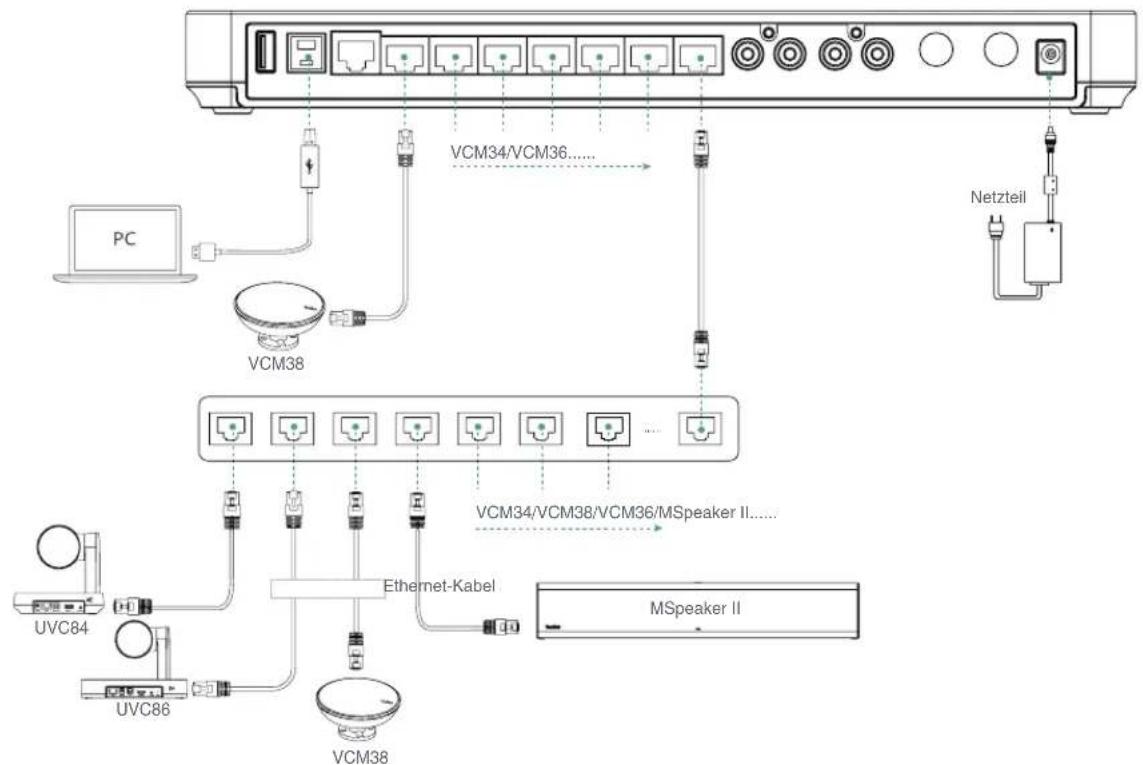

• Mit MVC-Endpunkt verbinden

Wenn Sie UVC84/UVC86/MSpeaker II direkt an den AVhub anschließen, muss die Gesamtzahl der Verbindungen kleiner oder gleich 4 Geräte sein. Wenn die Gesamtzahl der Verbindungen 4 Geräte überschreitet, müssen Sie einen PoE-Switch anschließen und andere Schnittstellen können mit kabelgebundenen Mikrofonen verbunden werden.

• Mit MVC-Endpunkt verbinden

Benötigen Sie mehre VCH-Anschlüsse des AV-Hubs können Sie den AV-Hub über einen PoE-Schalter verbinden.

1 Contenu du pack

AVHub Câble Ethernet 7,5 m Support de fixation Câble USB 2,5 m

Velcro (x2)

Betriebsumgebungstemperaturen

- Betriebstemperatur: -10 bis 50 °C

- Forderle Lufebuchsgesamt. 5 % des 50 %, ficht konkabelserika

Lagente Garantie

Unsere Produktparantie ist auf das Gerät selbst beschränkt, wenn es normal und gemäß den Betriebsanweisungen und der Systemungsbegung verwendet wird. Wir sind wieder für Schäden oder Verluste haltbar, die aus der Verwendung dieses Produkts entstehen, noch für Ansprüche eines Dritten. Wir sind nicht haltbar für Probleme mit dem Vealink Gerät, die aus der Verwendung dieses Produkts entstehen. Wir sind nicht haltbar für finanzielle Schäden, Gewinnverluste, Ansprüche Dritter etc., die aufgrund der Verwendung dieses Produkts entstehen.

Symbol DC

— ist das Symbol für DC-Spannung.

Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS)

Das Gerät erfüllt die Anforderungen der RoHS-Richtlinie der EU. Für Bestätigungen der Einhaltung können Sie sich an [e-mail] wenden.

Sicherheitshinweise

Bewahren Sie diese Anweisungen auf. Lesen Sie diese Sicherheitshinweise vor der Verwendung!

Die folgenden grundlegenden Vorsichtsmaßnahmen müssen zur Vermeidung von Bränden, Stromschlag und anderen Verletzungen immer befolgt worden.

Allgemeine Vorschriften

- Lesen Sie vor der Installation und Verwendung des Geräts die Sicherheitshinweise sorgfältig durch und beobachten Sie die

Situation im Betrieb.

- Hallen Sie das Gerät während der Lagerung, dem Transport und dem Betrieb stets sauber und trocken.

- Vermeiden Sie während der Lagerung, dem Transport und dem Betrieb stets Zusammenprallen und Stürze des Geräts.

- Versuchen Sie nicht das Gerät eigenständig zu demontieren. Wenden Siesich im Falle von Mängeln an das zuständige

Wartungsocenter für eine Reparatur.

- Ohne vorherige schriftliche Zustimmung dürfen weder Unternehmen noch Einzelperson Änderungen an der Struktur oder dem Sicherheitskonzept des Geräts vornehmen. Yealink übernimmt unter keinen Umständen die Haftung für Folgen oder Rechtsansprüche, die auf solche Änderungen zurückzuführen sind.

- Beachten Sie bitte die entsprechenden Gesetze und Vorschriften bei der Verwendung des Geräts. Die gesetzlichen Rechte

Dritter müssen ebenfalls beachtet werden.

Umwellyvorschriften

- Stellen Sie das Gerät an einem gut belüfteten Ort auf. Setzen Sie des Gerät nicht direkter Sonneneinstreihlung aus

• Halten Sie das Gerät trocken und frei von Staube.

- Stellen Sie das Gerät auf einen stabilen, ebenen Untergrund

- Bitte logen Sie keine schweren Gegenstände auf das Gerät, da Beschädigung und Verformungen durch zu hohe Last möglich

sind.

- Hallen Sie mindestens 10 cm Abstand zwischen dem Gerät und dem nächsten Objekt ein, um die Wärmeabfuhr zu

gewährleisten.

- Stellen Sie das Gerät nicht auf oder in der Nähe von entflammbaren oder brandgefährdeten Obiekt wie Gumminderalien

auf.

- Halten Sie das Gerät fern von Hitzepuellen und offenem Fauer, wie Kerzen oder einer elektrischen Heizung.

• Halten Sie das Gerät fém von jedem Haushaltsgerät mit starkem Magnetfeld oder Elektromagnetfeld, z.B. einem

Mikrowe anhard oder einem Kühlschrank.

A Betriebsvorschriften

1. Zassen Sie das Gerät nicht ohne Aufsicht durch ein Kind unverdern

a Leason Sie kain Kind mit siem Gerät oder einem Zubahorteil spielern, de Kleinteils uverschluelt werden können.

- Bitte verwenden Sie zurchließlich Zubehör, dar vom Hersteller horsitzgestellt oder nachminder wurde.

• Die Stromversorgung des Geräts muss den Anforderungen der Eincansspannung des Gerätes entsprechen. Bitte verwenden

Sie ausschließlich den bereilgestellten Überspannungsschutz an der Steckdose

- Achten Sie vor dem Anschließen oder Abziehen des Kabels darauf, dass Ihre Hände vollständig trocken sind.

- Verschüften Sie keine Flüssigkeiten auf das Gerät und verwenden Sie es nicht in der Nähe von Wasser, beispielweise in der Nähe einer Badewanne, Waschschüssel, einem Spülbecken, in einem feuchten Keller oder in der Nähe eines Schwimmbeckens.

- Treten Sie nicht auf das Kabel, ziehen und verbiegen Sie es nicht, da es dadurch zu einer Fehlfunktion des Geräts kommen

kann.

• Schäften Sie das Geral bei Gewittel aus und Frennen Sie es von der Stichtversorgung. Zieren Sie des Netzkabel und das ADFL Twisted Roh Kobel/Festachträkschelt zußermeidung eines Bilftzuschlag.

- Wasp des Gesamt langens Zeit ungesetzt bleibt, tragen Sie an uns der Struppensierung und wissen Sie das Natraktialer

- Wenn das Gerät längerer Zeit ungehen, bleibt, föllen Sie bei vom der Chromatereorgung und Zahlen Sie den Neubesser.

- Wahr Huben über langanbahn, das abzinschuss. Das derichte aus dem durch ausfallen, wenn hier. Die zur Arbeit jehen von der Stromversorgnung und ziehen Sie das Netzkahl. Wenden Sie sich an das annangene Wertungszentral für eine Renatur

- Führen Sie keine Gegenstände in Einschübe oder Anschlussöffnungen des Geräls ein, die kein Bestandteil des Produktes

oder ein Zubehörteil sind.

• Schließen Sie zuerst das Erdungskabel des Geräts an, bevor Sie ein Kabel anschließen. Trennen Sie das Erdungskabel

nicht, bis nicht alle anderen Kabel entfernt wurden.

Beinigungsvorschriften

- Bevor Sie das Gerät reinigen, schalten Sie es aus und trennen Sie es von der Stromversorgung.

- Verwenden Sie ein Stück trockenes, welches und antistatisches Tuch zum Reinigen des Geräls.

•Halten Sie das Netzkabel sauber und trocken. Über einen schmutzigen oder nassen Netzstecker kann es zu einem

elektrischen Schlag oder anderen Gefahren kommen.

UMWELTFREUNDLICHE VERWERTUNG

Entsorgen Sie das Gerät nicht mit dem Hausmüll.

Erkundigen Sie sich bei Ihrer Stadtverwaltung, wie Sie das Gerät umweltfreundlich entspragen können

Pernkarton Kunststoffvermeckung und Baufelle des Gerätes können im Finklans mit den seltenden Vorschriften

in Ihrem Land verwertet werden.

Halten Sie stets die geltenden Vorschriften ein.

Deren Nichtbezahlung kann eine Buße oder Verfolgung gemäß dem gellenden Recht nach sich ziehen Die

durchsachtrichene Millionne auf dem Gardt herlautet, dass das Gardt am Ende seiner Nutzurndeslar zu einer

szeziellen Elektroschroftsammelstelle gebracht und vom Hausmill gesondert verarbeitet werden muss.

Ehlertgehebung

Die Einheit kann das Yealink Gerät nicht mit Strom versorgen.

Es gibt Probleme mit dem Steckeranschluss

1. Heinigen Sie den Stecker mit einem trockenen Tuch

2. Schließen Sie ihn an einer anderen Sterkdose an

Die Umgebungstemperatur liegt oberhalb des Betriebstemperaturbereichs.

1. Verwanden Sie die Einheit innerhalb des Betriebstemperaturbereichs

Das Kabel zwischen der Einheit und dem Yeslink Gerät ist nicht richtig angeerhösegen.

1. Schließen Sie das Kabel richtig an

Des Kabel lässt, sich nicht richtig anschließen.

1. Sie haben möglicherweise ein falsches Yealink Gerät angeschlossen.

2. Vorsprand Sie die rechtige Esteruversorgung

Es befindet sich möglichbezogene Staub als im Port

1. Beinigen Sie den Port

Selzen Sie sich bei weiteren Fragen mit Ihrem Händler oder Ihrer anerkannten Servicestelle in Verbindung

Kontaktisten des Ansprechpartners

YEALINK NETWORK TECHNOLOGY CO., LTD

Hergestellt in China

DEUTSCH
