BEDIENUNGSANLEITUNG CPE50 Yealink

(3,5m, 11,48ft) Netzteil (48 V/0,7 A)

(20 * 200 mm) Kabelbinder

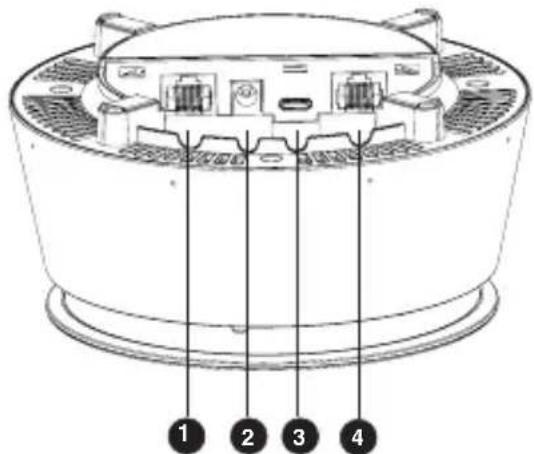

Anleitung für die Hardware-Schnittstelle

Nr.	Artikel Beschreibung
1	Codec-Anschluss	Anschließen einer UVC-Kamera (wie UVC85) oder eines VC-Hosts (wie MeetingEye 500), bitte besuchen Sie die Support-Website für die spezifische Liste der unterstützten Geräte.
2	DC48V Anschluss an das Netzteil.
3	Typ C Verbinden mit PC.
4	Audioanschluss	Verbinden mit CPE40Das standardmäßige Netzteil (48V 0,7A) kann bis zu 3 CPE40 unterstützen. Das optionale Netzteil (48V 2A) kann bis zu 7 CPE40 unterstützen.

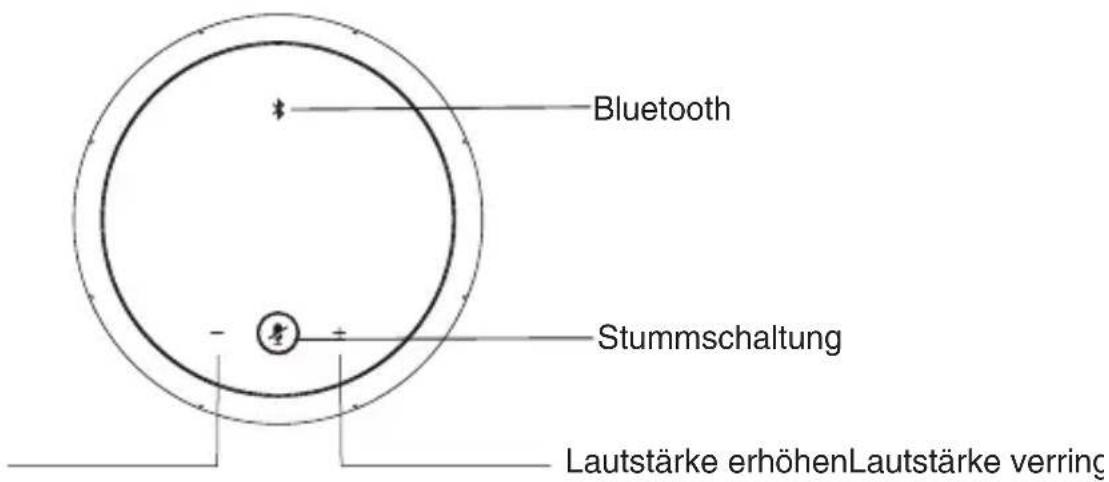

LED-Anzeigen - Anweisungen

Bluetooth Stummschaltung Lautstärke erhöhenLautstärke verring

LED-Status Beschreibung
Stummschaltung	Aus - Kein Anrufstatus;Dauerhaft rot - Stummgeschaltet; Blinkend rot - Upgrade-Fehler;Dauerhaft grün - Anrufstatus; Blinkend grün - Eingehender Anrufstatus;Dauerhaftes Orange - Neustart/Fehler;; Blinkendes Orange - Aktualisierung;
Bluetooth	Aus - Bluetooth-Funktion deaktiviert;Blinkendes Blau - Paarungsmodus wird aktiviert (Zeitlimit für die Paarung: 10 Minuten);Blaues Licht blinkt schnell und geht dann aus - Paarung fehlgeschlagen, Bluetooth deaktiviert;Dauerhaftes blaues Licht - Bluetooth verbunden.

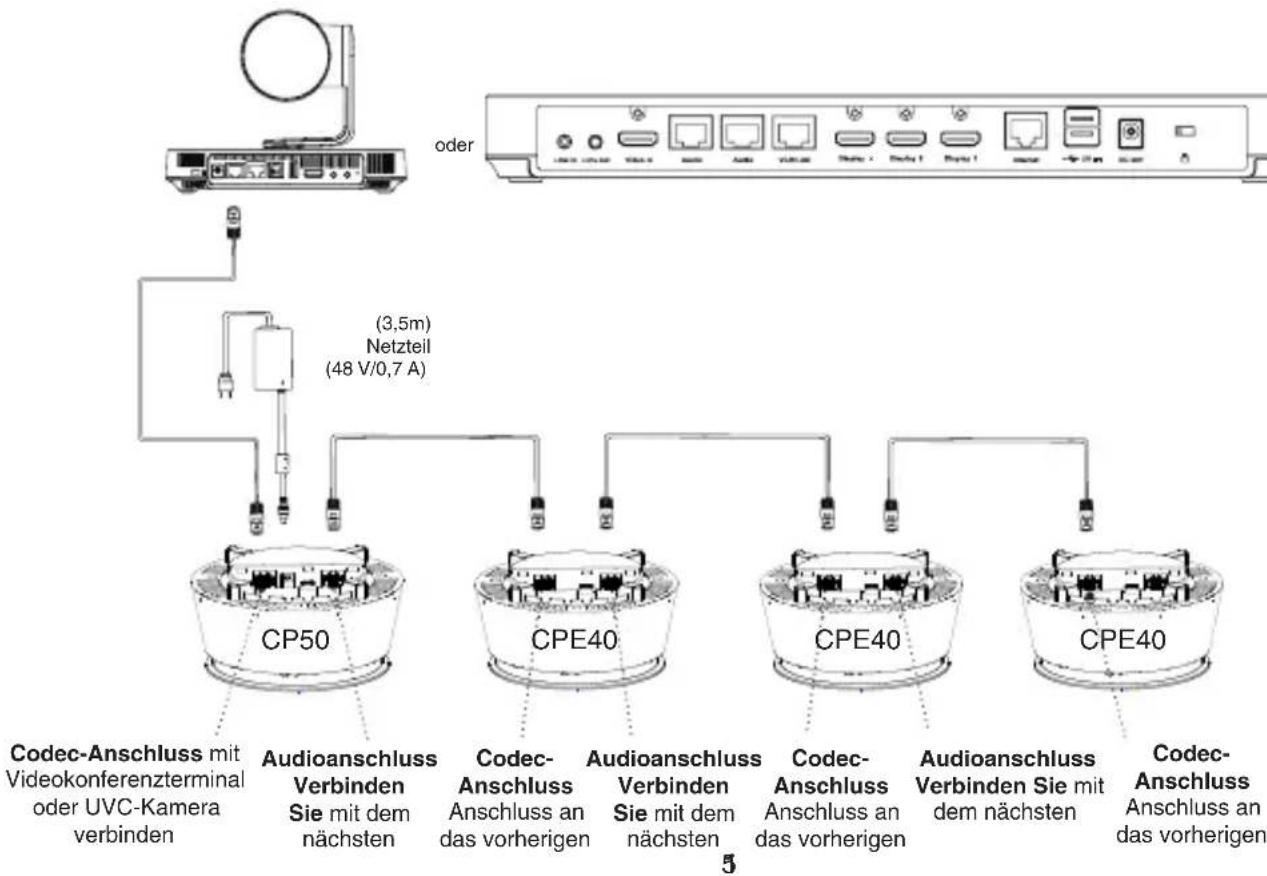

Kaskadenmodus

- Standard-Netzadapter (48V 0.7A): unterstützt Kaskadierung von bis zu 3 CPE40 (optionaler Netzadapter (48V 2A): unterstützt Kaskadierung von bis zu 7 CPE40).

CP50-Verbindung

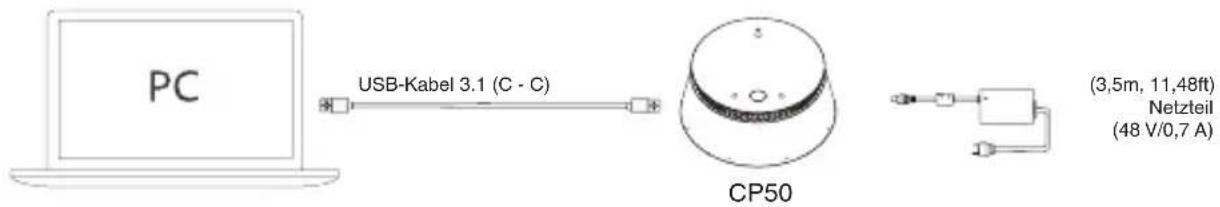

- Verbinden mit PC

PC USB-Kabel 3.1 (C - C) CP50 (3,5m, 11,48ft) Netzteil (48 V/0,7 A)

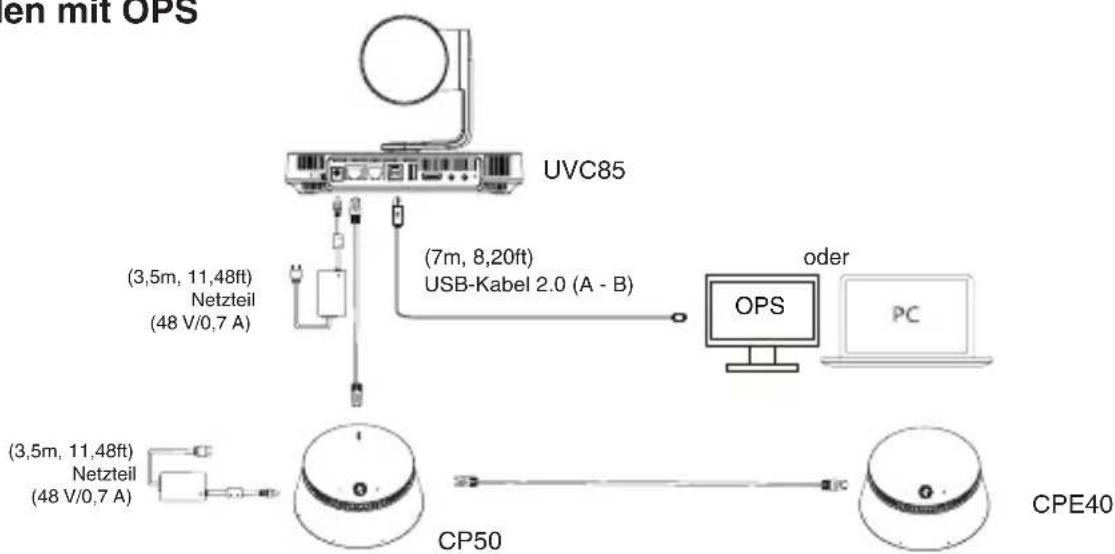

- Verbinden mit OPS

en mit OPS UVC85 (3,5m, 11,48ft) Netzteil (48 V/0,7 A) (7m, 8,20ft) USB-Kabel 2.0 (A - B) oder OPS PC (3,5m, 11,48ft) Netzteil (48 V/0,7 A) CP50 CPE40

In diesem Modus wird die zusätzliche Verbindung des CP50 mit dem PC zur Bildschirmfreigabe nicht unterstützt.

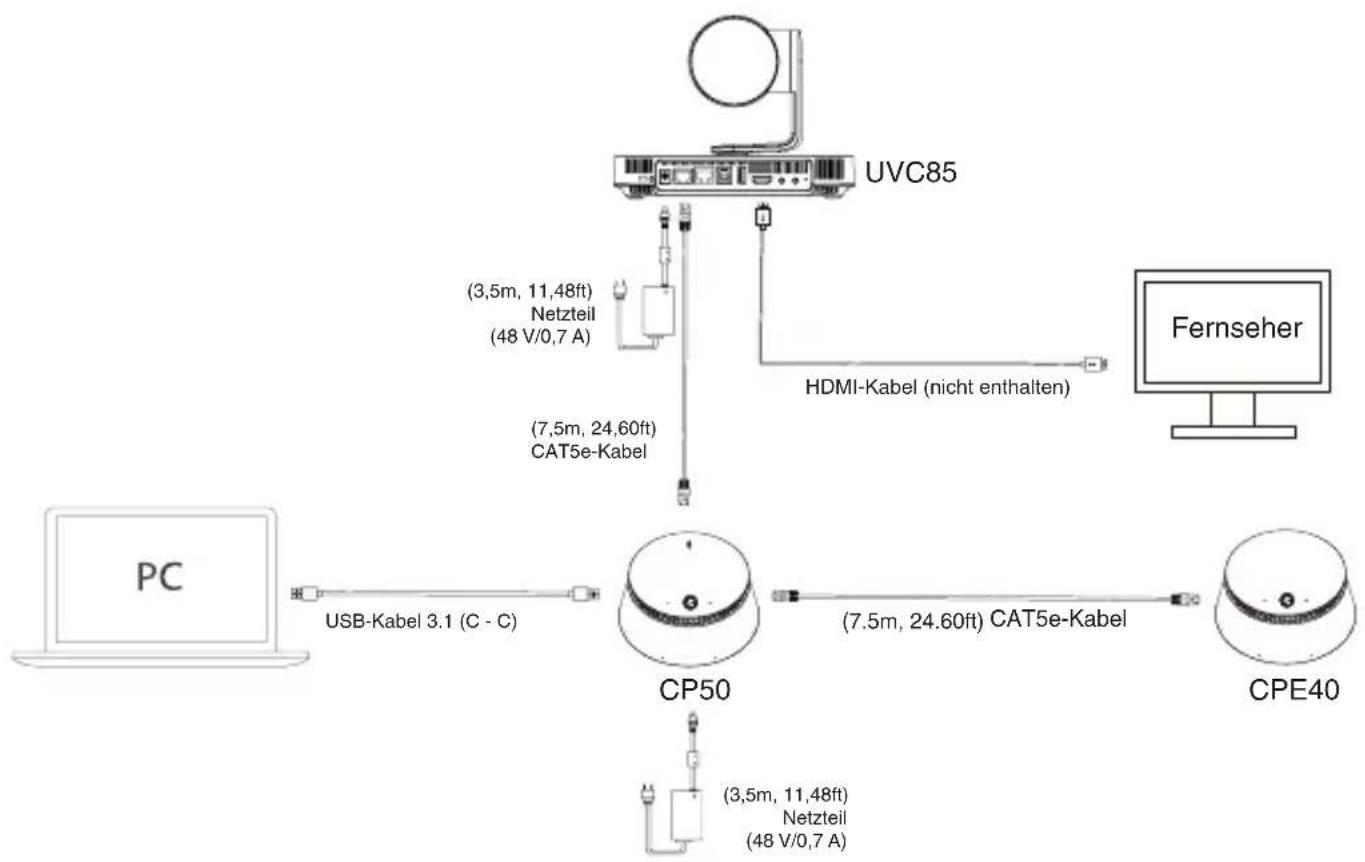

- Verbindung mit PC und Fernseher herstellen.


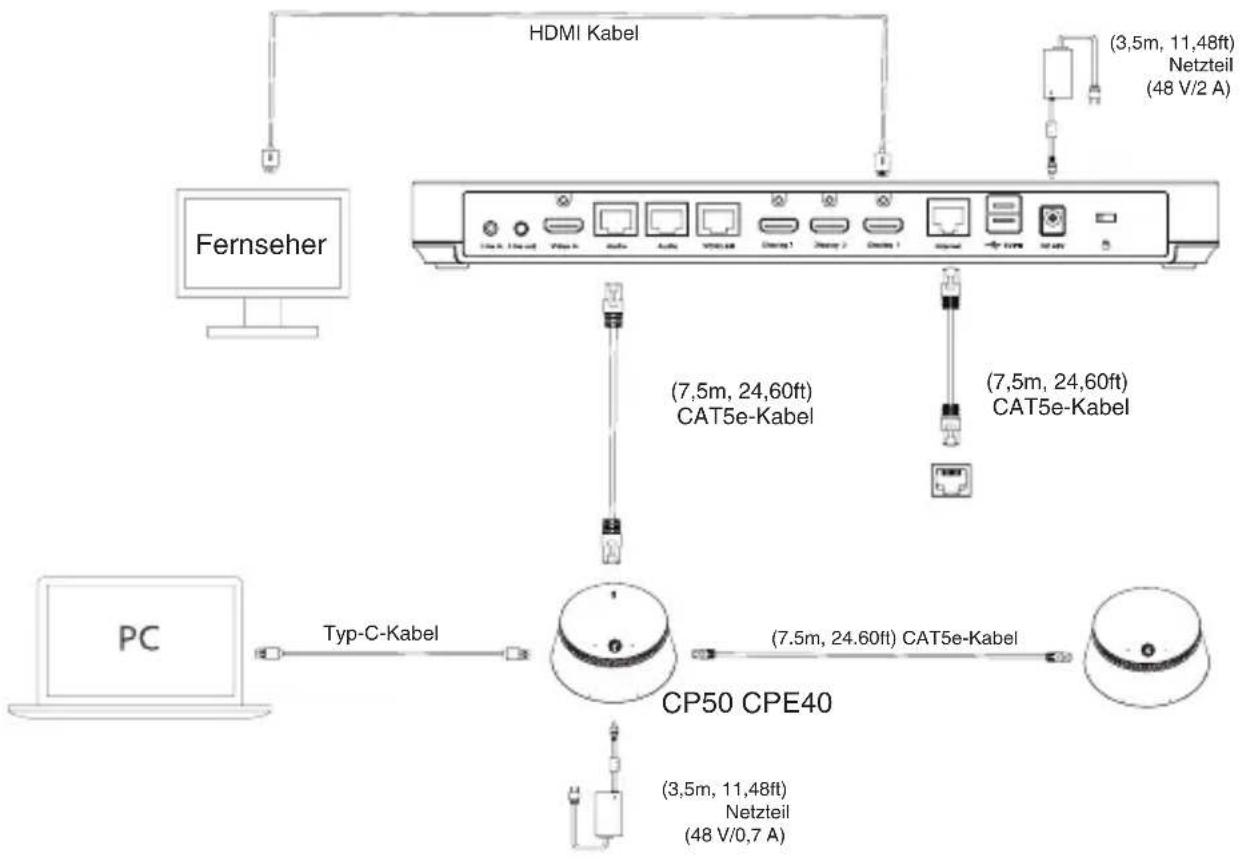

- Verbinden Sie sich mit dem Videokonferenz-Endpunkt-Host (zum Beispiel MeetingEye 500):


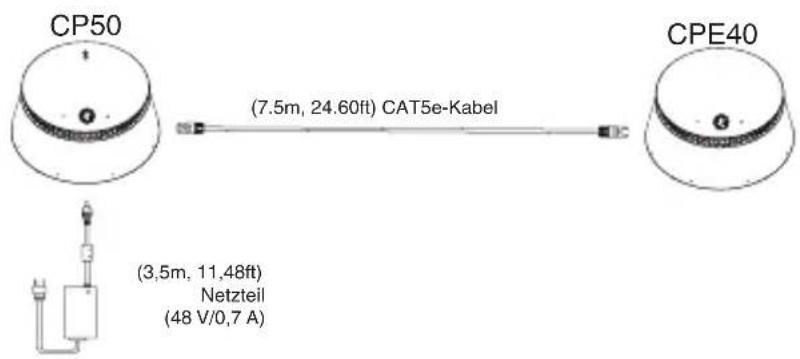

- Verbindung mit Mobilgerät herstellen.

PC

※1)

CP50 (7.5m, 24.60ft) CAT5e-Kabel CPE40 (3,5m, 11,48ft) Netzteil (48 V/0,7 A)

Firmware-Aktualisierung und Erweiterung

1. Verbinden Sie das CP50 mit einem PC und verwenden Sie die Yealink RoomConnect-Software, um die Firmware zu aktualisieren.
2. In einem Videokonferenzsystem: Verbinden Sie den CP50 mit dem Endpunkt-Host über den VCH-Port und aktualisieren Sie dann die CP50-Firmware über die Weboberfläche des Hosts.

Verbinden Sie CP50 mit UVC85: Führen Sie das Firmware-Upgrade über die Geräteverwaltungsplattform durch; Verbinden Sie UVC85 mit dem PC und verwenden Sie die Yealink RoomConnect-Software, um die Firmware zu aktualisieren.

Weitere Informationen zur Aktualisierung der Firmware finden Sie im Aktualisierungsdokument.

Contenu de la boîte

FR

Regulatorische Hinweise

Sicherheitshinweise

Betriebsumgebungstemperaturen

Betriebstemperatur: -10 bis 45 °C

Relative Luftfeuchtigkeit: 5 % bis 90 %, nicht kondensierend

Lagertemperatur: -30 bis + 70 °C

Garantie

Unsere Produktgarantie ist auf das Gerät selbst beschränkt, wenn es normal und gemäß den Betriebsanweisungen und der Systemumgebung verwendet wird. Wir sind weder für Schäden oder Verluste haftbar, die aus der Verwendung dieses Produkts entstehen, noch für Ansprüche eines Dritten. Wir sind nicht haftbar für Probleme mit dem Yealink Gerät, die aus der Verwendung dieses Produkts entstehen. Wir sind nicht haftbar für finanzielle Schäden, Gewinnvorluste, Ansprüche Dritter etc., die aufgrund der Verwendung dieses Produkts entstehen.

Symbol DC

—ist das Symbol für DC-Spannung.

Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe In Elektro- und Elektronikgeräten (RoHS)

Das Gerät erfüllt die Anforderungen der RoHS-Richtlinie der EU. Für Bestätigungen der Einhaltung können Sie sich an [e-mail] wenden.

Sicherheitshinweise

Bewahren Sie diese Anweisungen auf. Lesen Sie diese Sicherheitshinweise vor der Verwendung des Gerätes! Lesen Sie die folgenden Sicherheitsinformationen aufmerksam durch, bevor Sie Ihr Produkt verwenden, um die Brandgefahr, die Gefahr einer schweren Verletzung oder die Gefahr ines Sachschadens zu mindern.

Umgebungsanforderungen

- Stellen Sie das Produkt auf einer stabilen, ebenen und rutschsicheren Oberfläche auf.

• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen, in direktem Sonnen-licht oder in der
• Nähe von Haushaltsgeräten mit einem starken magnetischen oder elektro magne-tischen Feld wie zum Beispiel ein Mikrowellenhord oder ein Köhlochrenk auf.
• Achten Sie darauf, dass das Produkt nicht in Kontakt mit Wasser. Staub oder Chemikalien perät.
• Schützen Sie das Produkt vor aggressiven Flüssigkeiten und Dämpfen.
• Stellen Sie das Gerät nicht in der Nähe von entflammbaren oder brandgefährde-ten Objekten wie Gummimaterialien auf.
• Stellen Sie das Gerät nicht in Räumen mit hoher Luftfeuchtigkeit wie zum Beispiel Badezimmern, Waschküchen und feuchten Kellern auf.

A Umweltvorschrifter

- Stellen Sie das Gerät an einem gut belüfteten Ort auf. Setzen Sie das Gerät nicht direkter Sonneneinstrahlung aus.

• Halten Sie das Gerät trocken und frei von Staub.

- Stellen Sie das Gerät auf einen stabilen, ebenen Untergrund.

- Bitte legen Sie keine schweren Gegenstände auf das Gerät, da Beschädigung und Verformungen durch zu hohe Last möglich sind.

- Halten Sie mindestens 10 cm Abstand zwischen dem Gerät und dem nächsten Objekt ein, um die Wärmeabfuhr zu gewährleisten.

- Stellen Sie das Gerät nicht auf oder in der Nähe von entflammbaren oder brand-gefährdeten Objekt wie Gummimaterialien auf

- Halten Sie das Gerät fern von Hitzequellen und offenem Feuer, wie Kerzen oder einer elektrischen Heizung

- Halten Sie das Gerät fern von jedem Haushaltsgerät mit starkem Magnetfeld oder Elektromagnetfeld, z.B. einem Mikrowellenherd oder einem Kühlschrank.

Sicherheitshinweise für den Betrieb

- Decken Sie die Belüftungsöffnungen nicht ab, dieses Gerät ist nicht für die Verwendung auf weichem Untergrund vorgesehen.

• Die Markierungsinformationen befinden sich außen am Boden

- Stellen Sie das Gerät an einem gut belüfteten Ort auf. Setzen Sie das Gerät nicht direktem Sonnenlicht aus.

- Halten Sie das Gerät trocken und staubfrei.

- Stellen Sie das Gerät nicht auf oder in die Nähe von brennbaren oder brandge-fährdeten Gegenständen, wie z. B.

Materialien aus Gummi.

- Halten Sie das Gerät fern von Wärmequellen oder offenem Feuer, wie z. B. einer Kerze oder einer elektrischen Heizung.

• Sicherheitshinweise zum Akku

- Tauchen Sie den Akku nicht in Wasser, da er hierdurch kurzgeschlossen und bes chädigt wird.

- Werfen Sie den Akku nicht ins Feuer und setzen Sie ihn nicht extrem hohen Tem-peraturen aus, da er hierdurch explodieren könnte.

- Schalten Sie das Mobilteil aus, bevor Sie den Akku herausnehmen

- Verwenden Sie den Akku nicht, um ein anderes Gerät als dieses Mobilteil

• mit Strom zu versorgen.

- Öffnen oder beschädigen Sie den Akku nicht, da austretendes Elektrolyt ätzend wirkt und Ihre Augen oder Ihre Haut schädigen kann.

- Verwenden Sie nur mit dem Mobilteil ausgelieferte oder ausdrücklich von Yealink empfohlene Akkus.

- Defekte oder leere Akkus und Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Geben Sie alte Batterien an den Fachhändler, einen lizenzierten Batteriehändler oder an eine ausgewiesene Sammelstelle zurück.

- Reinigungshinweise

- Vor dem Reinigen der Basisstation stellen Sie deren Verwendung ein und trennen Sie sie von der Stromversorgung.

- Nehmen Sie vor dem Reinigen des Mobilteils den Akku heraus, um die Gefahr eines Stromschlags zu mindern.

- Reinigen Sie Ihr Produkt lediglich mit einem leicht angefeuchteten anti-statischen Tuch

- Halten Sie das Netzkabel sauber und trocken. Über einen schmutzigen oder nassen Netzstecker kann es zu einem elektrischen Schlag oder anderen Gefahren kommen.

UMWELTFREUNDLICHE VERWERTUNG

Entsorgen Sie das Gerät nicht mit dem Hausmüll.

igen Sie sich bei Ihrer Stadtverwaltung, wie Sie das

Gerät umweltfreundlich entsorgen können Pappkarton,Kunststoffverpackung und Bauteile des Gerätes können im Einklang mit den geltenden Vorschriften in Ihrem Land verwerlet werden.

Halten Sie stets die geltenden Vorschriften ein.

Deren Nichtbeachtung kann eine Buße oder Verfolgung gemäß dem geltenden Recht nach sich ziehen Die durchgestrichene Mülltonne auf dem Gerät bedeutet, dass das Gerät am Ende seiner Nutzungsdauer zu einer speziellen Elektroschrottsammelstelle gebracht und vom Hausmüll gesonderl verarbeitet werden muss.

Akkus: Vergewissern Sie sich, dass die Akkus korrekt eingesetzt wurden. Dieses Telefon wird nur mit wiederaufladbaren Batterien betrieben.

Gesetzlich vorgeschriebene Informationen gemäß den Vorschriften für batterieb-etriebene Geräte. Achtung: Es besteht Explosionsgefahr, wenn der Akku gegen einen falschen Akku ausgetauscht wird.

Entsorgen Sie Batterien gemäß der Anleitung.

Fehlerbehebung

Die Einheit kann das Yealink Gerät nicht mit Strom versorgen.

s gibt Probleme mit dem Steckeranschluss

1. Reinigen Sie den Stecker mit einem trockenen Tuch.

2. Schließen Sie ihn an einer anderen Steckdose a

Die Umgebungstemperatur liegt oberhalb des Betriebstemperaturbereichs

1. Verwenden Sie die Einheit innerhalb des Betriebstemperaturbereichs

as Kabel zwischen der Einheit und dem Yealink Gerät ist nicht richtig anges-chlossen 1. Schließen Sie das Kabel richtig an.

as Kabel lässt sich nicht richtig anschließen

1. Sie haben möglicherweise ein falsches Yealink Gerät angeschlossen.

2. Verwenden Sie die richtige Stromversorgung.

s befindet sich möglicherweise Staub etc. im Port.

1. Reinigen Sie den Port.

Setzen Sie sich bei weiteren Fragen mit Ihrem Händler oder Ihrer anerkannten Servicestelle in Verbindung. FCC-ACHTUNG:

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt en folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen, und (2) dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb vorur-sachon können. Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, können die Berechtigung des Benutzers zum Betrieb des Geräts aufheben.

ISED-WARNUNG:

Dieses Gerät entspricht den lizenzfreien RSS-Standards von Innovation, Science and Economic Development Canada. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) dieses Gerät darf keine Störungen verursachen, und (2) dieses Gerät muss alle Störungen akzeptieren, einschließlich Störungen, die zu einem unerwünschten Betrieb des Geräts führen können.
