BEDIENUNGSANLEITUNG RoomSensor Pro Yealink

Wir empfehlen Ihnen, das von Yealink bereitgestellte oder autorisierte Zubehör zu verwenden. Die Verwendung von nicht zugelassenem Zubehör von Drittanbietern kann zu einer schlechten Leistung führen.

RoomSensor Pro

×5

×5
6 × 30 mm
T4 × 30 mm

×5

×5

M4×4 mm Halterung

M4×30 mm

zanschluss (optional)

3M-Klebeband Verlängerungskäie(Nett,2 A)

×2

Befestigungsplatte

Kurzanleitung
Positionierungsauf- kleber

Hinweis:

• Es wird empfohlen, den RoomSensor Pro in einer Höhe von weniger als 3 Metern über dem Boden zu installieren über dem Boden zu installieren.
• Es wird empfohlen, ihn direkt über der Mitte des Konferenzraumtisches zu installieren.
• Bitte wischen Sie vor der Installation die Decke an der entsprechenden Stelle mit einem trockenen Papiertuch ab. einem trockenen Papiertuch ab.

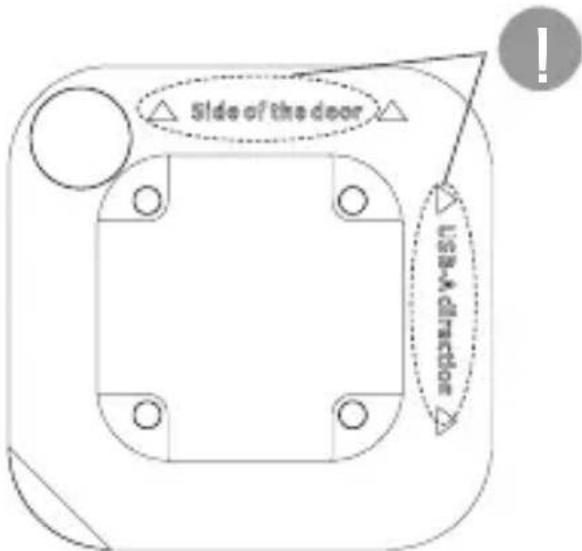

1 Positionierungsaufkleber anbringen

Bitte bringen Sie den Aufkleber entsprechend den Textanweisungen auf dem Aufkleber unter Berücksichtigung der tatsächlichen Gegebenheiten an der Decke an.

2 Halterung installieren

Installation mit 3M-Klebeband

Geeignet für alle Decken.

3M-Klebeband

bitte hier ein die Durchführ

Wenn Sie die Kabel durch die Wand verlegen wollen, bohren Sie bitte hier ein Loch für die Durchführung.

Halterung

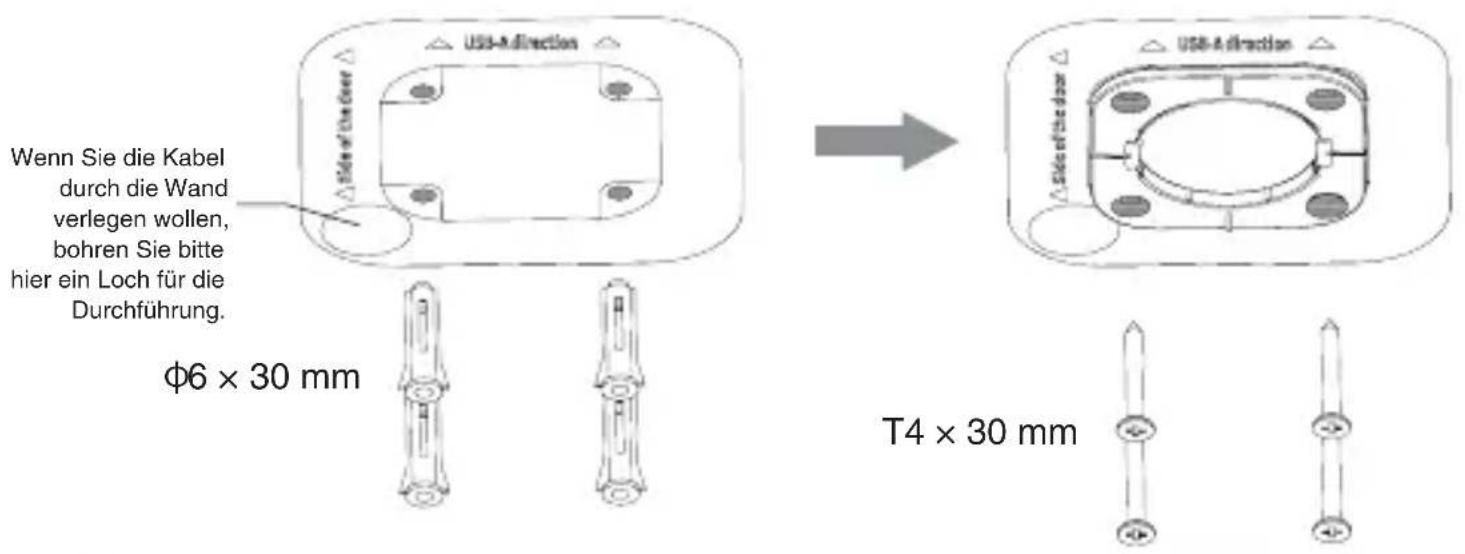

Installation mit Spreizschraube

Geeignet für Gipskartondecken.

Wenn Sie die Kabel durch die Wand verlegen wollen, bohren Sie bitte hier ein Loch für die Durchführung. φ6 × 30 mm T4 × 30 mm

Hinweis:

Wenn Sie die Kabel nicht Unterputz, sondern Aufputz verlegen möchten, müssen Sie die Befestigungsplatte verwenden. Ziehen Sie die Folie auf der Rückseite der Befestigungsplatte ab und kleben Sie sie auf die Halterung (flache Seite). Befestigen Sie dann die Halterung auf dem Positionierungsaufkleber. Positionierungsaufkleber.

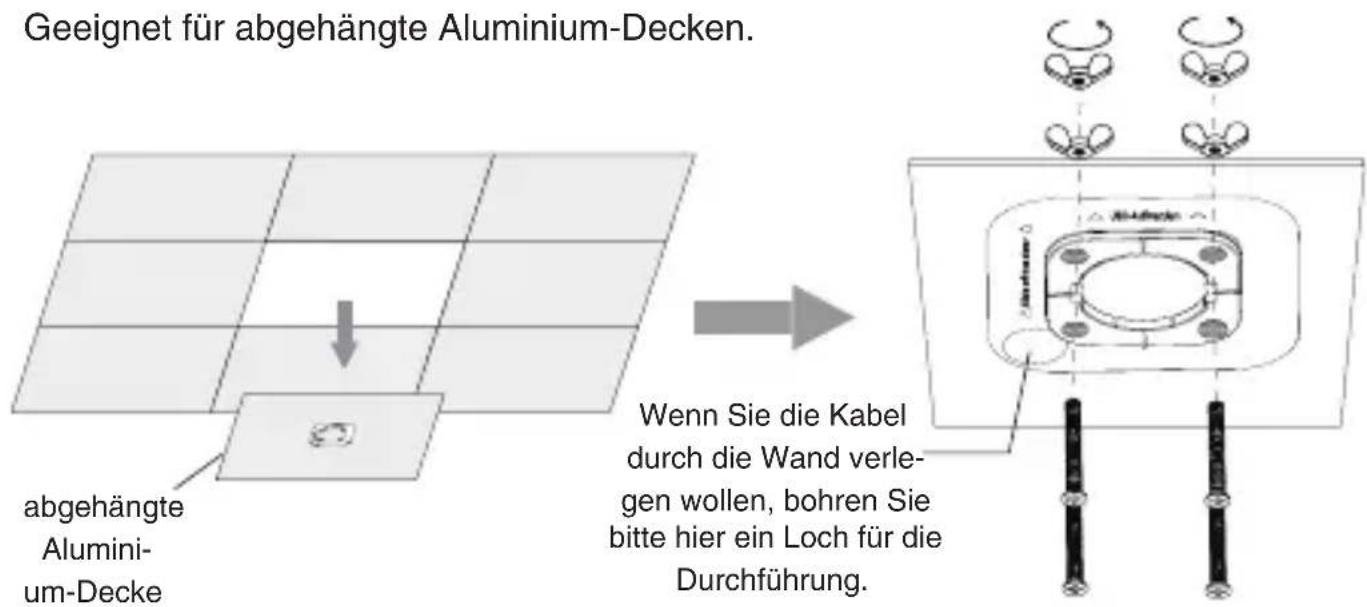

Installation mit speziell geformten Schrauben

Geeignet für abgehängte Aluminium-Decken.

Geeignet für abgehängte Aluminium-Decken. abgehängte Aluminium-Decke Wenn Sie die Kabel durch die Wand verlegen wollen, bohren Sie bitte hier ein Loch für die Durchführung.

Hinweis:

Wenn Sie die Kabel nicht Unterputz, sondern Aufputz verlegen möchten, müssen Sie die Befestigungsplatte verwenden. Ziehen Sie die Folie auf der Rückseite der Befestigungsplatte ab und kleben Sie sie auf die Halterung (flache Seite). Befestigen Sie dann die Halterung auf dem Positionierungsaufkleben. Positionierungsaufkleber.

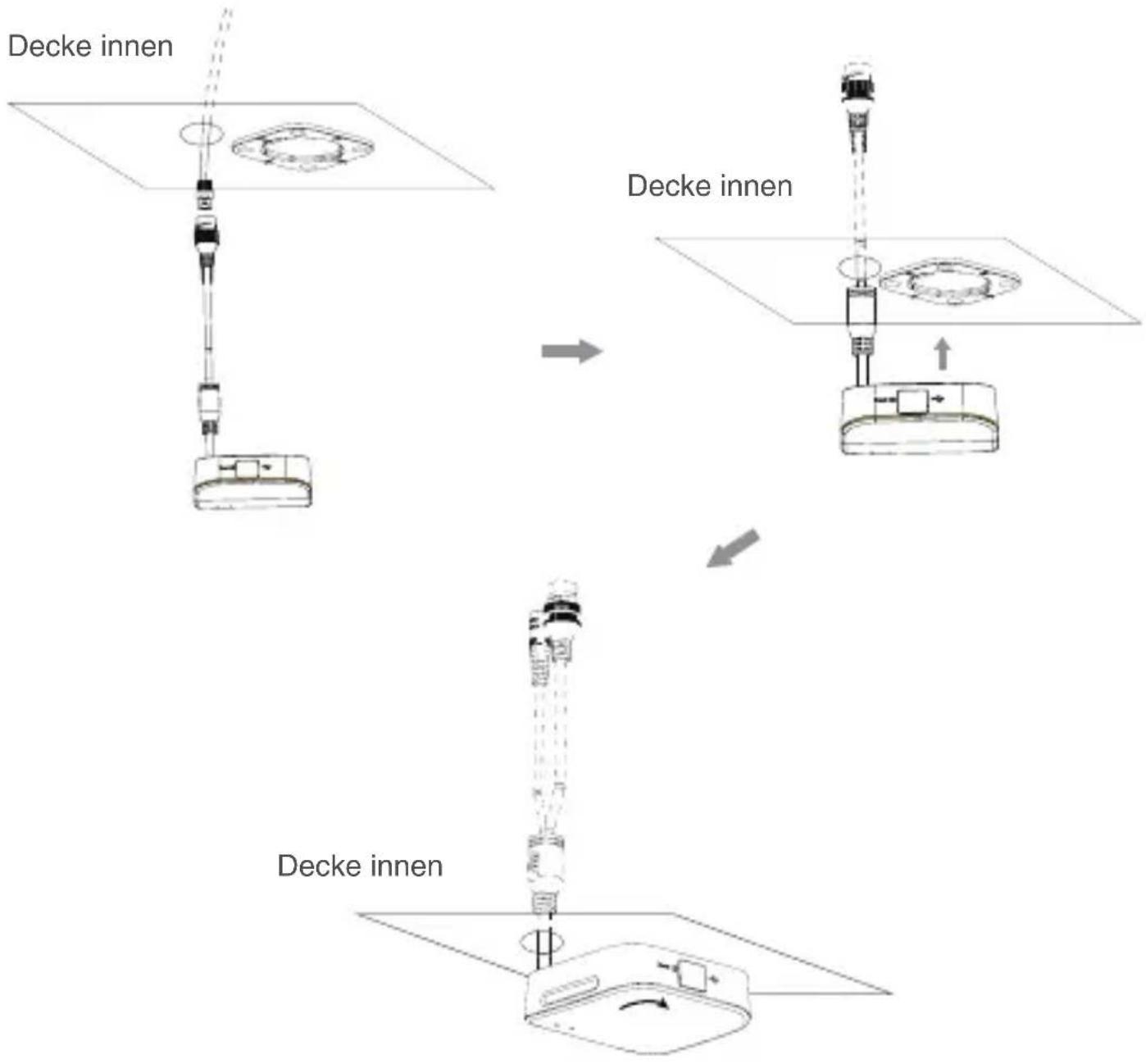

2 Kabel verlegen und den RoomSensor Pro auf der Halterung installieren


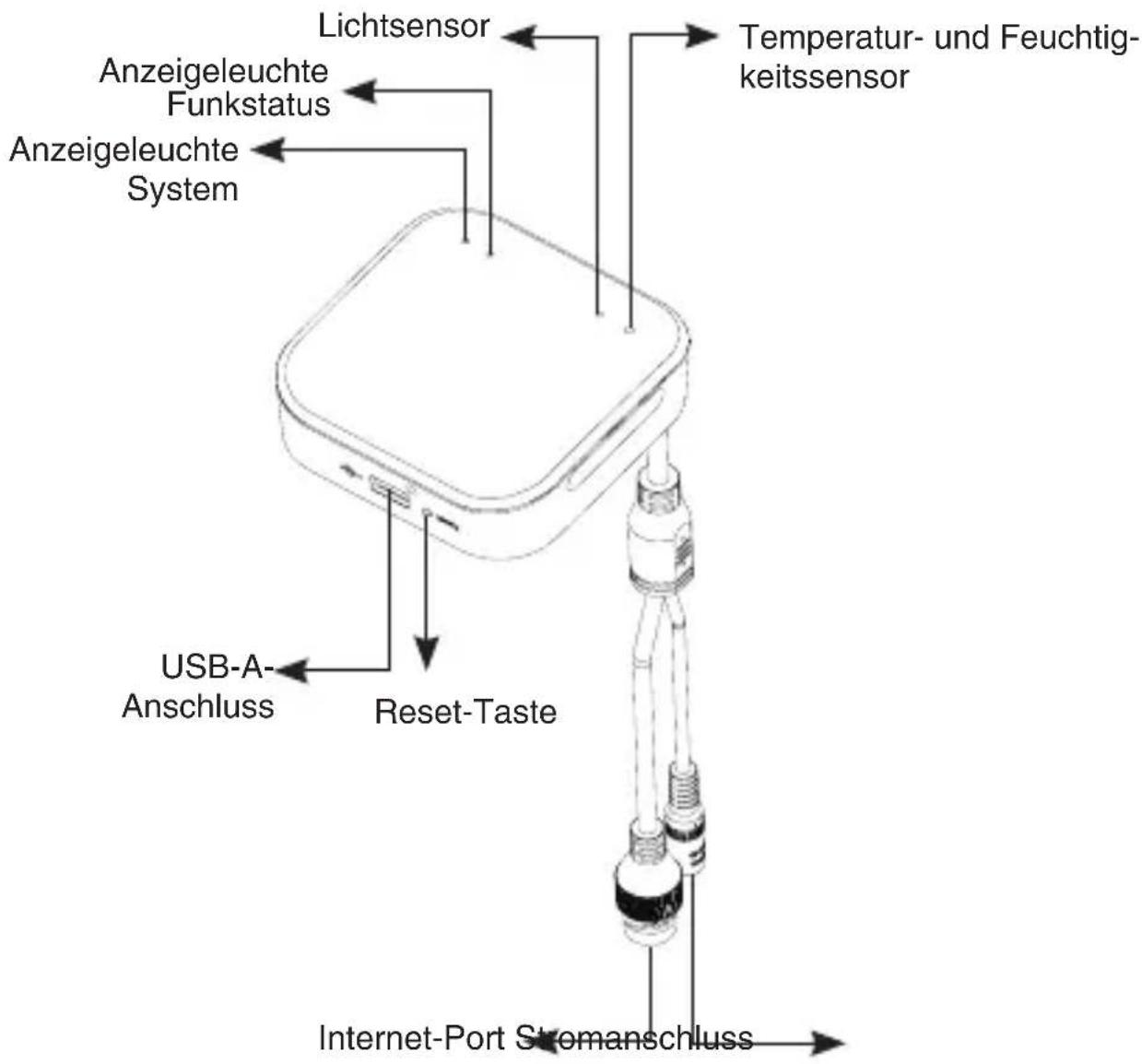

3 Hardware-Schnittstelle

Lichtsensor Anzeigeleuchte Funkstatus Anzeigeleuchte System USB-A-Anschluss Reset-Taste Internet-Port Stromanschluss Temperatur- und Feuchtigkeitssensor

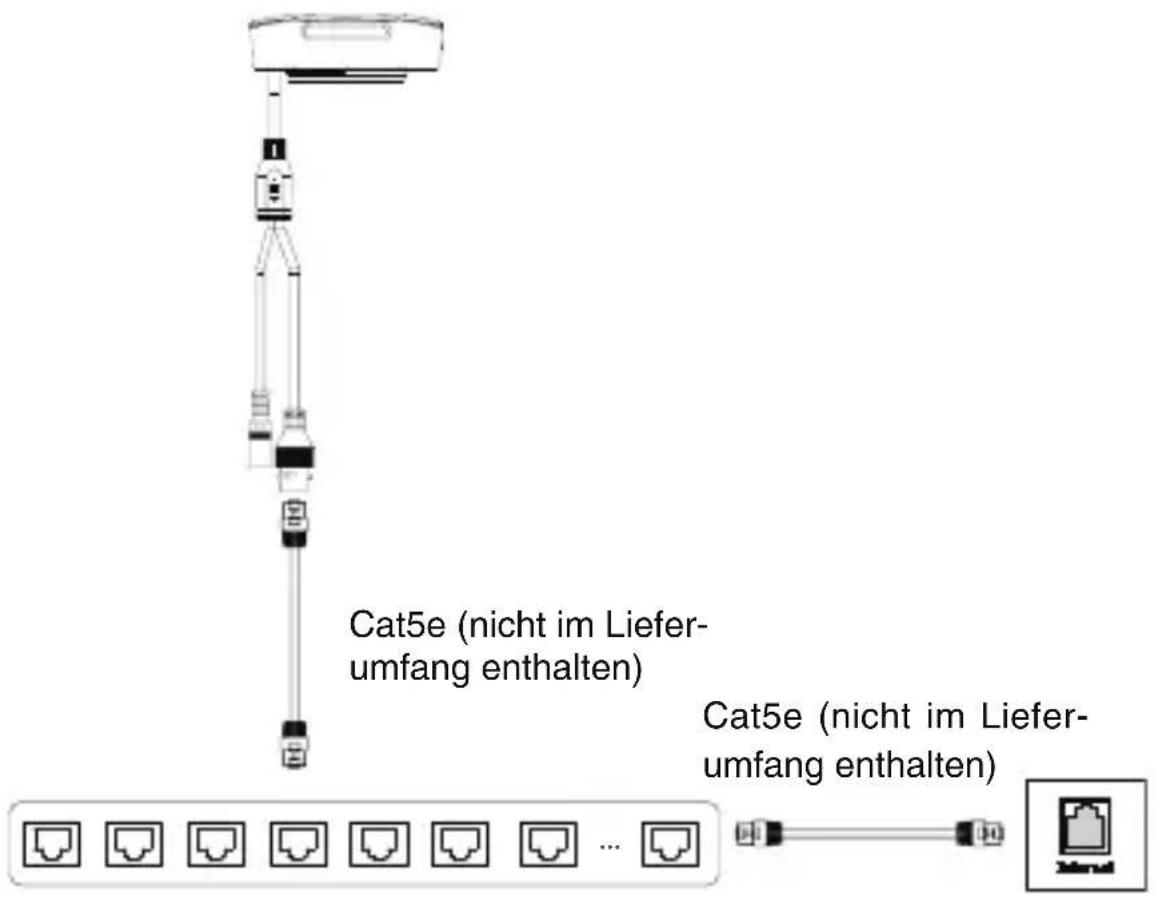

4 Verbindung

Cat5e (nicht im Liefer- umfang enthalten) Cat5e (nicht im Liefer- umfang enthalten)

PoE Hub/Switch konform mit IEEE 802.3af

Hinweis:

Sie können auch das Stromkabel und das Netzwerkkabel anschließen, um das Gerät mit Strom und Internet zu versorgen*. Gerät mit Strom und Internet zu versorgen*.

*Netzwerkunterstützung für zukünftige Firmware-Updates.

Betriebsumgebungstemperaturen

• Betriebstemperatur: -10 bis 45 °C
• Relative Luftfeuchtigkeit: 5 % bis 90 %, nicht kondensierend
• Lagertemperatur: -30 bis + 70 °C

Garantie

Unsere Produktgarantie ist auf das Gerät selbst beschränkt, wenn es normal und gemäß den Betriebsanweisungen und der Systemumgebung verwendet wird. Wir sind weder für Schäden oder Verluste haftbar, die aus der Verwendung dieses Produkts entstehen, noch für Ansprüche eines Dritten. Wir sind nicht haftbar für Probleme mit dem Yealink Gerät, die aus der Verwendung dieses Produkts entstehen. Wir sind nicht haftbar für finanzielle Schäden, Gewinnverluste, Ansprüche Dritter etc., die aufgrund der Verwendung dieses Produkts entstehen.

Symbol DC

ist das Symbol für DC-Spannung.

Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS)

Das Gerät erfüllt die Anforderungen der RoHS-Richtlinie der EU. Für Bestätigungen der Einhaltung können Sie sich an [e-mail] wenden.

Sicherheitshinweise

Bewahren Sie diese Anweisungen auf. Lesen Sie diese Sicherheitshinweise vor der Verwendung!

Die folgenden grundlegenden Vorsichtsmaßnahmen müssen zur Vermeidung von Bränden, Stromschlag und anderen Verletzungen immer befolgt werden.

Allgemeine Vorschriften

• Lesen Sie vor der Installation und Verwendung des Geräts die Sicherheitshinweise sorgfältig durch und beobachten Sie die Situation im Betrieb.
• Halten Sie das Gerät während der Lagerung, dem Transport und dem Betrieb stets sauber und trocken.
• Vermeiden Sie während der Lagerung, dem Transport und dem Betrieb stets Zusammenprallen und Stürze des Geräts.
• Versuchen Sie nicht das Gerät eigenständig zu demontieren. Wenden Siesich im Falle von Mängeln an das zuständige Wartungscenter für eine Reparatur.
• Ohne vorherige schriftliche Zustimmung dürfen weder Unternehmen noch Einzelperson Änderungen an der Struktur oder dem Sicherheitskonzept des Geräts vornehmen. Yealink übernimmt unter keinen Umständen die Haftung für Folgen oder Rechtsansprüche, die auf solche Änderungen zurückzuführen sind.
• Beachten Sie bitte die entsprechenden Gesetze und Vorschriften bei der Verwendung des Geräts. Die gesetzlichen Rechte Dritter müssen ebenfalls beachtet werden.

Umweltvorschriften

• Stellen Sie das Gerät an einem gut belüfteten Ort auf. Setzen Sie das Gerät nicht direkter Sonneneinstrahlung aus.
• Halten Sie das Gerät trocken und frei von Staub.
• Stellen Sie das Gerät auf einen stabilen, ebenen Untergrund.
• Bitte legen Sie keine schweren Gegenstände auf das Gerät, da Beschädigung und Verformungen durch zu hohe Last möglich sind.
• Halten Sie mindestens 10 cm Abstand zwischen dem Gerät und dem nächsten Objekt ein, um die Wärmeabfuhr zu gewährleisten.
• Stellen Sie das Gerät nicht auf oder in der Nähe von entflammbaren oder brandgefährdeten Objekt wie Gummimaterialien auf.
• Halten Sie das Gerät fern von Hitzequellen und offenem Feuer, wie Kerzen oder einer elektrischen Heizung.
• Halten Sie das Gerät fern von jedem Haushaltsgerät mit starkem Magnetfeld oder Elektromagnetfeld, z.B. einem Mikrowellenherd oder einem Kühlschrank.

Betriebsvorschriften

• Lassen Sie das Gerät nicht ohne Aufsicht durch ein Kind verwenden.
• Lassen Sie kein Kind mit dem Gerät oder einem Zubehörteil spielen, da Kleinteile verschluckt werden können.
• Bitte verwenden Sie ausschließlich Zubehör, das vom Hersteller bereitgestellt oder genehmigt wurde.
• Die Stromversorgung des Geräts muss den Anforderungen der Eingangsspannung des Gerätes entsprechen. Bitte verwenden Sie ausschließlich den bereitgestellten Überspannungsschutz an der Steckdose.

• Achten Sie vor dem Anschließen oder Abziehen des Kabels darauf, dass Ihre Hände vollständig trocken sind.

• Verschütten Sie keine Flüssigkeiten auf das Gerät und verwenden Sie es nicht in der Nähe von Wasser, beispielsweise in der Nähe einer Badewanne, Waschschüssel, einem Spülbecken, in einem feuchten Keller oder in der Nähe eines Schwimmbeckens.

• Treten Sie nicht auf das Kabel, ziehen und verbiegen Sie es nicht, da es dadurch zu einer Fehlfunktion des Geräts kommen kann.
• Schalten Sie das Gerät bei Gewitter aus und trennen Sie es von der Stromversorgung. Ziehen Sie das Netzkabel und das ADSL-Twisted-Pair-Kabel (Festnetzkabel) zur Vermeidung eines Blitzschlags.
• Wenn das Gerät längere Zeit ungenutzt bleibt, trennen Sie es von der Stromversorgung und ziehen Sie den Netzstecker.
• Wenn Rauch oder ungewöhnliche Geräusche oder Gerüche aus dem Gerät austreten, trennen Sie das Gerät sofort von der Stromversorgung und ziehen Sie das Netzkabel. Wenden Sie sich an das angegebene Wartungscenter für eine Reparatur.
• Führen Sie keine Gegenstände in Einschübe oder Anschlussöffnungen des Geräts ein, die kein Bestandtell des Produktes oder ein Zubehörteil sind.
• Schließen Sie zuerst das Erdungskabel des Geräts an, bevor Sie ein Kabel anschließen. Trennen Sie das Erdungskabel nicht, bis nicht alle anderen Kabel entfernt wurden.

Reinigungsvorschriften

• Bevor Sie das Gerät reinigen, schalten Sie es aus und trennen Sie es von der Stromversorgung.
• Verwenden Sie ein Stück trockenes, weiches und antistatisches Tuch zum Reinigen des Geräts.
• Halten Sie das Netzkabel sauber und trocken. Über einen schmutzigen oder nassen Netzstecker kann es zu einem elektrischen Schlag oder anderen Gefahren kommen.

UMWELTFREUNDLICHE VERWERTUNG

Entsorgen Sie das Gerät nicht mit dem Hausmüll.

Erkundigen Sie sich bei Ihrer Stadtverwaltung, wie Sie das Gerät umweltfreundlich entsorgen können Pappkarton,

Kunststoffverpackung und Bauteile des Gerätes können im Einklang mit den geltenden Vorschriften in Ihrem Land verwertet werden.

Halten Sie stets die geltenden Vorschriften ein.

Deren Nichtbeachtung kann eine Buße oder Verfolgung gemäß dem geltenden Recht nach sich ziehen Die durchgestrichene

Mülltonne auf dem Gerät bedeutet, dass das Gerät am Ende seiner

Nutzungsdauer zu einer speziellen Elektroschrottsammelstelle gebracht und vom Hausmüll gesondert verarbeitet werden mus

Fehlerbehebung

Die Einheit kann das Yealink Gerät nicht mit Strom versorgen.

Es gibt Probleme mit dem Steckeranschluss.

1. Reinigen Sie den Stecker mit einem trockenen Tuch.

2. Schließen Sie ihn an einer anderen Steckdose an.

Die Umgebungstemperatur liegt oberhalb des Betriebstemperaturbereichs.

1. Verwenden Sie die Einheit innerhalb des Betriebstemperaturbereichs.

Das Kabel zwischen der Einheit und dem Yealink Gerät ist nicht richtig angeschlossen.

1. Schließen Sie das Kabel richtig an.

Das Kabel lässt sich nicht richtig anschließen.

1. Sie haben möglicherweise ein falsches Yealink Gerät angeschlossen.

2. Verwenden Sie die richtige Stromversorgung.

Es befindet sich möglicherweise Staub etc. Im Port.

1. Reinigen Sie den Port.

Setzen Sie sich bei weiteren Fragen mit Ihrem Händler oder Ihrer anerkannten Servicestelle

in Verbindung.
