| Produkttyp | Videokonferenzsystem (AVHub) |
| Abmessungen | Ca. 44 x 20 x 4,5 cm (kompatibel mit 19-Zoll-Rack) |
| Gewicht | Ca. 2,5 kg |
| Stromversorgung | 48 V DC Netzteil |
| Betriebstemperatur | -10 °C bis 50 °C |
| Lagertemperatur | -30 °C bis 70 °C |
| Relative Luftfeuchtigkeit | 5 % bis 90 % (nicht kondensierend) |
| Anschlüsse | USB-A, USB-B, VC/Kamera-Hub, RCA-Eingang, 3,5-mm-Line-Ausgang, 6,3-mm-Line-Eingang, 6,3-mm-Line-Ausgang, DC 48 V |
| LED-Anzeige | Zeigt Standby, Betrieb, Update usw. an |
| Hauptfunktionen | Audio-/Videoverwaltung, Verbindung zu VCS- oder MVC-Endpunkten, Unterstützung für Mikrofone VCM34/36/38, Kameras UVC84/86, Lautsprecher MSpeaker II |
| Kompatibilität | VCS- und MVC-Serienendpunkte, bis zu 4 Geräte direkt, weitere über PoE-Switch |
| Montage | Wandmontage, unter Tisch, auf Tisch, in 19-Zoll-Rack |
| Mitgeliefertes Zubehör | Netzteil, Kabelbinder (x5), Schrauben (x8), Befestigungswinkel (x2), Kurzanleitung |
| Wartung und Reinigung | Vor der Reinigung vom Netz trennen; trockenes, antistatisches Tuch verwenden |
| Sicherheit | Nicht öffnen, Wasser vermeiden, nicht Hitze aussetzen, zugelassenes Zubehör verwenden |
| Ersatzteile und Reparierbarkeit | Kundendienst kontaktieren; nicht selbst zerlegen |
| Garantie | Beschränkt auf das Gerät bei normaler Nutzung |
| Konformität | EU-RoHS-Richtlinie |
Häufig gestellte Fragen - ZVC860 Yealink
Benutzerfragen zu ZVC860 Yealink
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Videokonferenzsystem kostenlos im PDF-Format! Finden Sie Ihr Handbuch ZVC860 - Yealink und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. ZVC860 von der Marke Yealink.
BEDIENUNGSANLEITUNG ZVC860 Yealink
Schrauben (x8), Montagebügel (x2)
Wir empfehlen die Verwendung von Zubehör, das von Yealink entweder geliefert oder empfohlen wird. Die Verwendung von nicht zugelassenem Zubehör von Drittanbietern kann zu Leistungseinbußen führen.
2 Anleitung für die Hardware-Schnittstelle
① LED-Anzeige: zeigt die unterschiedlichen Status des AV-Hubs an.
② USB-A Anschluss
③ USB-B Anschluss
④ VC-Hub / Kamera-Anschluss
⑤ RCA-Eingang: Anschluss an ein Audio-Eingangsgerät über ein RCA-Kabel.
⑥ RCA-Ausgang: Anschluss an ein Audio-Ausgangsgerät über ein RCA-Kabel.
⑦ 6.3m Line in
8 6.3m Line out
⑨ DC48V: Anschluss an das Netzteil.
3 Anleitung für die LED-Anzeigen
| LED-Status | Beschreibung | |
| • Mit MVC-Endpunkt verbinden | LED-Anzeige aus | Der AV-Hub ist ausgeschaltet. |
| Dauerhaft rot | Die AVHub ist im Sleep-Modus.Nach dem Anschalten des AV-Hubs wurde der PC nicht verbunden. | |
| Schnell rot blinkend | Der AV-Hub wird auf Werkseinstellung zurücksetzt. | |
| Dauerhaft orange | Das AV-Hub ist eingeschaltet. | |
| Schnell orange blinkend | Die Firmware des AV-Hubs wird aktualisiert. | |
| Dauerhaft grün | Der AV-Hub in Betrieb. | |
| LED-Status | Beschreibung | |
| • Mit VCS-Endpunkt verbinden | LED-Anzeige aus | Der AV-Hub ist ausgeschaltet oder wird heruntergefahren. |
| Dauerhaft rot | Der AV-Hub ist im Bildschirmschoner- oder Ruhemodus.Nach dem Anschalten des AV-Hubs wurde der VCS-Endpunkt oder der PC nicht verbunden. | |
| Schnell rot blinkend | Der AV-Hub wird auf Werkseinstellung zurücksetzt.Die Firmware des AV-Hubs wird aktualisiert. | |
| Dauerhaft grün | Der AV-Hub ist in Betrieb. | |
| Blinkt schnell grün | Stellen Sie die Lautstärke ein oder schalten Sie das AV-Hub-Gerät auf Stumm | |
| Dauerhaft orange | Das AV-Hub ist eingeschaltet. |
4 Anwendbare Geräte
Anwendbarer Endpunkt: Endpunkte der Serien VCS / MVC
Verwendbare Zusatzgeräte: VCM34/VCM36/VCM38/UVC84/UVC86/MSpeaker II/VCC22
IMöchten Sie mehr über das VCM34 erfahren, lesen Sie bitte die VCM34-Kurzanleitung.
IMöchten Sie mehr über das UVC86 erfahren, lesen Sie bitte die UVC86-Kurzanleitung.
IMöchten Sie mehr über das VCM38 erfahren, lesen Sie bitte die VCM38-Kurzanleitung.
IMöchten Sie mehr über das UVC84 erfahren, lesen Sie bitte die UVC84-Kurzanleitung.
IMöchten Sie mehr über das MSpeaker II erfahren, lesen Sie bitte die MSpeaker II-Kurzanleitung.
5 Installation des AV-Hubs

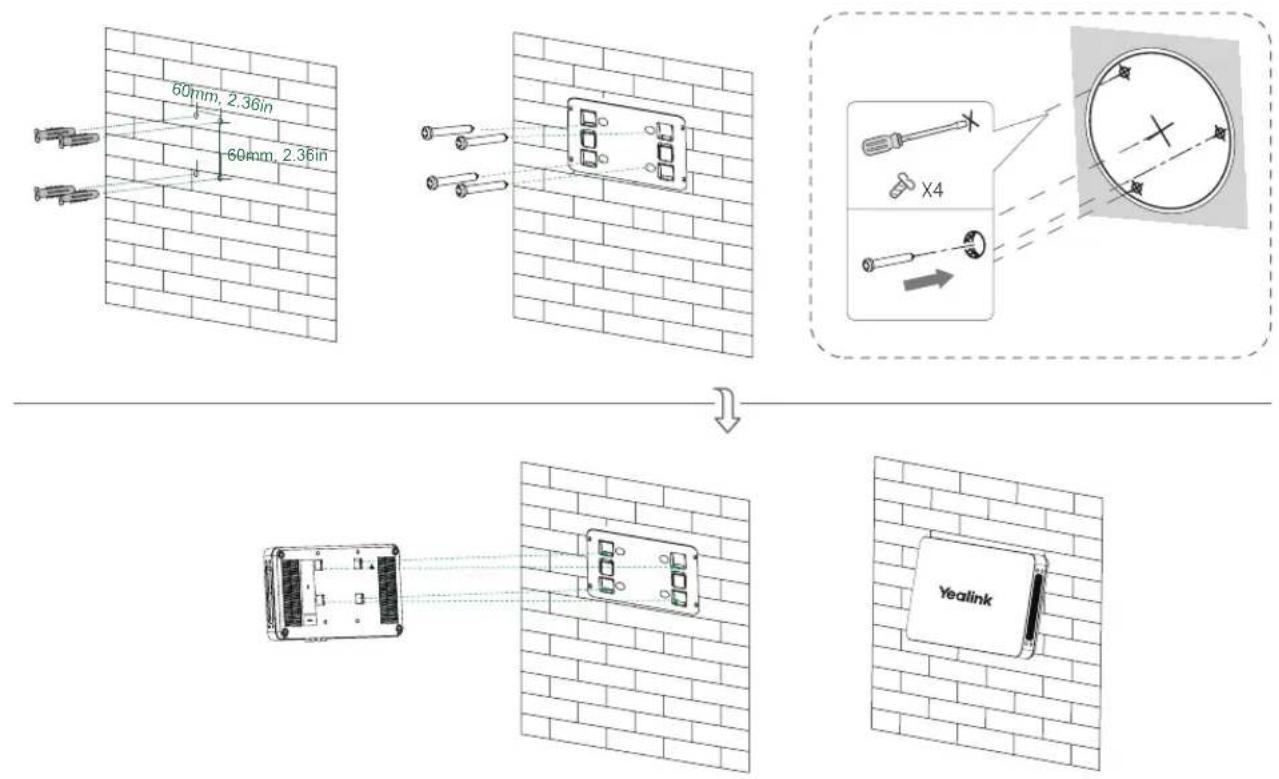

- Wandmontage

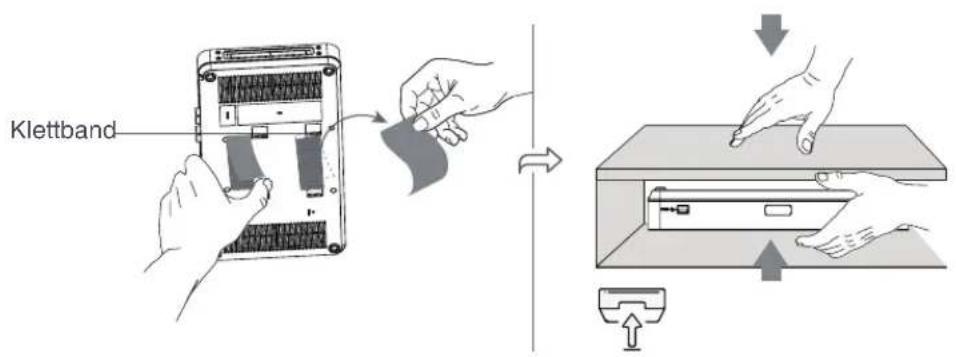

- Unter dem Tisch anbringen
- Auf einen Schreibtisch stellen
26
• Montage in einem Rack
① Bringen Sie die Montagebügel an den Seiten des AV-Hubs an.
② Schieben Sie den AV-Hub in das Rack und schrauben Sie ihn fest.
Das verwendete Rack muss ein 19-Zoll-Rack-System entsprechend der IEC 60297 sein. Im Lieferumfang sind keine Schrauben enthalten.
6 Endpunktverbindung
Der AV-Hub kann je nach Bedarf auf zweierlei Arten verbunden werden: VCS- oder MVC-Endpunkt.

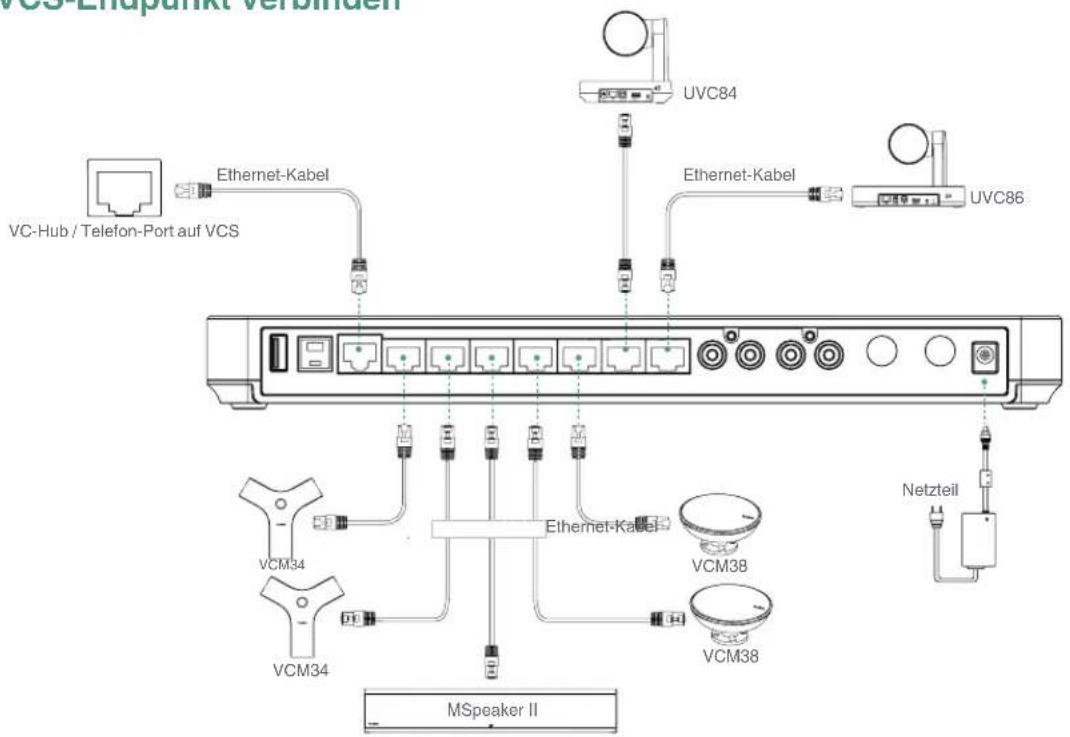

• Mit VCS-Endpunkt verbinden

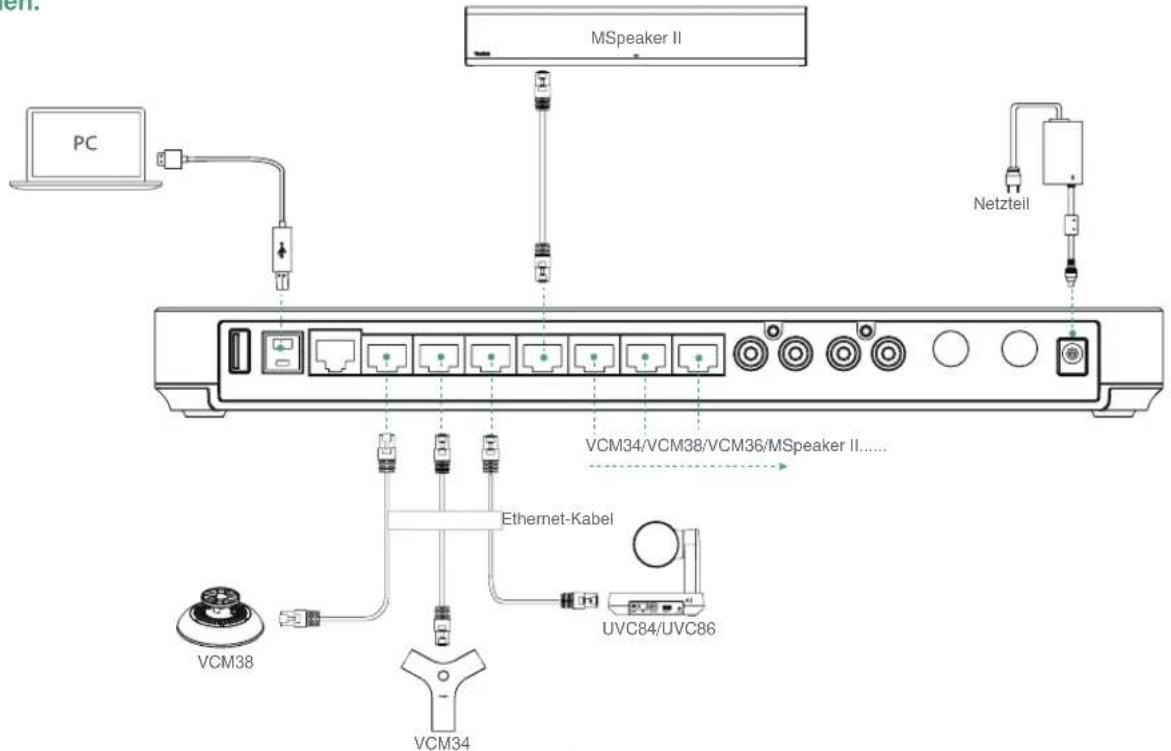

• Mit MVC-Endpunkt verbinden
Wenn Sie UVC84/UVC86/MSpeaker II direkt an den AVhub anschließen, muss die Gesamtzahl der Verbindungen kleiner oder gleich 4 Geräte sein. Wenn die Gesamtzahl der Verbindungen 4 Geräte überschreitet, müssen Sie einen PoE-Switch anschließen und andere Schnittstellen können mit kabelgebundenen Mikrofonen verbunden werden.
• Mit MVC-Endpunkt verbinden


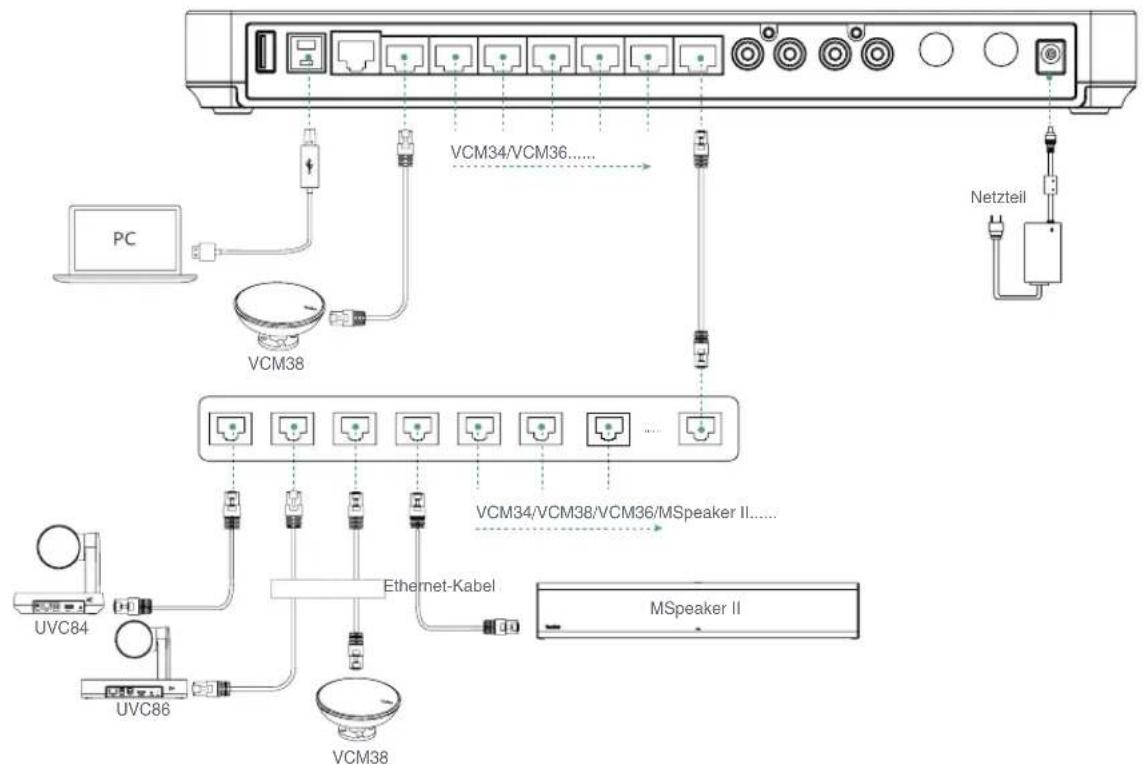

Benötigen Sie mehre VCH-Anschlüsse des AV-Hubs können Sie den AV-Hub über einen PoE-Schalter verbinden.
1 Contenu du pack
AVHub Câble Ethernet 7,5 m Support de fixation Câble USB 2,5 m
Velcro (x2)
Betriebsumgebungstemperaturen
- Betriebstemperatur: -10 bis 50 °C
- Forderle Lufebuchsgesamt. 5 % des 50 %, ficht konkabelserika
Lagente Garantie
Unsere Produktparantie ist auf das Gerät selbst beschränkt, wenn es normal und gemäß den Betriebsanweisungen und der Systemungsbegung verwendet wird. Wir sind wieder für Schäden oder Verluste haltbar, die aus der Verwendung dieses Produkts entstehen, noch für Ansprüche eines Dritten. Wir sind nicht haltbar für Probleme mit dem Weink Gerät, die aus der Verwendung dieses Produkts entstehen. Wir sind nicht haltbar für finanzielle Schäden, Gewinnverluste, Ansprüche Dritter etc., die aufgrund der Verwendung dieses Produkts entstehen.
Symbol DC
— ist das Symbol für DC-Spannung.
Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS)
Das Gerät erfüllt die Anforderungen der RoHS-Richtlinie der EU. Für Bestätigungen der Einhaltung können Sie sich an support@ycalink.com wenden.
Sicherheitshinweise
Bewahren Sie diese Anweisungen auf. Lesen Sie diese Sicherheitshinweise vor der Verwendung!
Die folgenden grundlegenden Vorsichtsmaßnahmen müssen zur Vermeidung von Bränden, Stromschlag und anderen Verletzungen immer befolgt worden.
Allgemeine Vorschriften
- Lesen Sie vor der Installation und Verwendung des Geräts die Sicherheitshinweise sorgfällig durch und beobachten Sie die Situation im Betrieb.
- Hallen Sie das Gerät während der Lagerung, dem Transport und dem Betrieb stets sauber und trocken.
- Vermeiden Sie während der Lagerung, dem Transport und dem Betrieb stets Zusammenprallen und Stürze des Geräts.
- Versuchen Sie nicht das Gerät eigenständig zu demontieren. Wenden Siesich im Falle von Mängeln an das zuständige Wartungscenter für eine Reparatur.
- Ohne vorherige schriftliche Zustimmung dürfen weder Unternehmen noch Einzelperson Änderungen an der Struktur oder dem Sicherheitskonzept des Geräts vornehmen. Yealink übernimmt unter keinen Umständen die Haftung für Folgen oder Rechtsansprüche, die auf solche Änderungen zurückzuführen sind.
- Beachten Sie bitte die entsprechenden Gesetze und Vorschriften bei der Verwendung des Geräts. Die gesetzlichen Rechte Dritter müssen ebenfalls beachtet werden.
Umwellyvorschriften
- Stellen Sie das Gerät an einem gut belüfteten Ort auf. Setzen Sie das Gerät nicht direkter Sonneneinstrehlung aus.
- Halten Sie das Gerät trocken und frei von Staub.
- Stellen Sie das Gerät auf einen stabilen, ebenen Unterrund.
- Bitte logen Sie keine schweren Gegenstände auf das Gerät, da Beschädigung und Verformungen durch zu hohe Last möglich sind.
- Hallen Sie mindestens 10 cm Absland zwischen dem Gerät und dem nächsten Objekt ein, um die Wärmeabfuhr zu gewährleisten.
- Stellen Sie das Gerät nicht auf oder in der Nähe von entflammbaren oder brandgefährdeten Objekt wie Gumnimaterialien auf.
- Halten Sie das Gerät fern von Hitzepuellen und offenem Fauer, wie Kerzen oder einer elektrischen Heizung.
- Halten Sie das Gerät fém von jedem Haushaltsgerät mit starkem Magnetfeld oder Elektromagnetfeld, z.B. einem Mikroweignhord oder einem Kühlschrank.
A Betriebsvorschriften
- Lassen Sie das Gerät nicht ohne Aufsicht durch ein Kind verwenden.
- Lassen Sie kein Kind mit dem Gerät oder einem Zubehörteil spielen, da Kleinteile verschluckt werden können.
- Bitte verwenden Sie ausschließlich Zubehör, das vom Hersteller bereitgestellt oder genohmigt wurde.
• Die Stromversorgung des Geräts muss den Anforderungen der Eingangsspannung des Gerätes entsprechen. Bitte verwenden Sie ausschließlich den bereitgestellten Überspannungsschutz an der Stockdose.
- Achten Sie vor dem Anschließen oder Abziehen des Kabels darauf, dass Ihre Hände vollständig trocken sind.
- Verschüften Sie keine Flüssigkeiten auf das Gerät und verwenden Sie es nicht in der Nähe von Wasser, beispielsweise in der Nähe einer Badewanne, Waschschüssel, einem Spülbecken, in einem feuchten Keller oder in der Nähe eines Schwimmbeckens.
- Treten Sie nicht auf das Kabel, ziehen und verbiegen Sie es nicht, da es dadurch zu einer Fehlfunktion des Geräts kommen kann.
- Schalten Sie das Gerät bei Gewitter aus und trennen Sie es von der Stromversorgung. Ziehen Sie das Netzkabel und das ADSL-Twisted-Pair-Kabel (Feetnetzkabel) zur Vermeidung eines Blitzschlags.
- Wenn das Gerät längere Zeit ungenutzt bleibt, trennen Sie es von der Stromversorgung und ziehen Sie den Netzstecker.
- Wenn Rauch oder ungewöhnliche Geräusche oder Gerüche aus dem Gerät austreten, Irennen Sie das Gerät sofort von der Stromversorgung und ziehen Sie das Netzkabel. Wenden Sie sich an das angegebene Wartungscenter für eine Reparatur.
- Führen Sie keine Gegenstände in Einschübe oder Anschlussöffnungen des Geräls ein, die kein Bestandteil des Produktes oder ein Zubehorteil sind.
- Schließen Sie zuerst das Erdungskabel des Geräts an, bevor Sie ein Kabel anschließen. Trennen Sie das Erdungskabel nicht, bis nicht alle anderen Kabel entfernt wurden.
⚠️ Reinigungsvorschrilten
- Bevor Sie das Gerät reinigen, schalten Sie es aus und trennen Sie es von der Stromversorgung.
- Verwenden Sie ein Stück trockenes, weiches und antistatisches Tuch zum Reinigen des Geräls.
• Halten Sie das Netzkabel sauber und trocken. Über einen schmutzigen oder nassen Netzstecker kann es zu einem elektrischen Schlag oder anderen Gefahren kommen.
UMWELTFREUNDLICHE VERWERTUNG
Entsorgen Sie das Gerät nicht mit dem Hausmüll.
Erkundigen Sie sich bei Ihrer Stadtverwaltung, wie Sie das Gerät umweltfreundlich entspragen können
Pappkarton, Kunststoffverpackung und Bautelle des Gerätes können im Einklang mit den geltenden Vorschriften in Ihrem Land ververlet werden.
Halten Sie stets die geltenden Vorschriften ein
Deron Nichtbeachtung kann eine Buße oder Verfolgung gemäß dem geltenden Recht nach sich ziehen Die
* durchgestrichene Mülltonne auf dem Gerät bedeutet, dass das Gerät am Ende seiner Nutzungsduer zu einer
speziellen Elektroeschrottsmammelstelle gebracht und vom Hausmüll gesonderl verarbeitet werden muss.
Ehlertgehebung
Die Einheit kann das Yealink Gerät nicht mit Strom versorgen.
Es gibt Probleme mit dem Steckeranschluss
-
Heinigen Sie den Stecker mit einem trockenen Tuch
-
Schließen Sie ihn an einer anderen Steckdose an
Die Umgebungstemperatur liegt oberhalb des Betriebstemperaturbereichs.
- Verwenden Sie die Einheit innerhalb des Betriebstemperaturbereichs
Das Kabel zwischen der Einheit und dem Yealink Gerät ist nicht richtig angeschlossen.
- Schließen Sie das Kabel nichtig an.
Des Kabel lässt sich nicht richtig anschließen.
-
Sie haben möglicherweise ein falsches Yealink Gerät angeschlossen.
-
Verwenden Sie die richtige Stromversorgung
Es befindet sich möglicherweise Staub etc. im Port
- Reinigen Sie den Port.
Setzen Sie sich bei weiteren Fragen mit Ihrem Händler oder Ihrer anerkannten Servicestelle in Verbindung.
