Type de produit	Système de vidéo conférence (AVHub)
Dimensions	Environ 44 x 20 x 4,5 cm (compatible armoire 19 pouces)
Poids	Environ 2,5 kg
Alimentation	Adaptateur secteur 48 V CC
Température de fonctionnement	-10 °C à 50 °C
Température de stockage	-30 °C à 70 °C
Humidité relative	5 % à 90 % (sans condensation)
Ports	USB-A, USB-B, hub VC/caméra, entrée RCA, sortie ligne 3,5 mm, entrée ligne 6,3 mm, sortie ligne 6,3 mm, DC 48 V
Voyant LED	Indique veille, fonctionnement, mise à jour, etc.
Fonctions principales	Gestion audio/vidéo, connexion à des endpoints VCS ou MVC, prise en charge de microphones VCM34/36/38, caméras UVC84/86, haut-parleur MSpeaker II
Compatibilité	Endpoints série VCS et MVC, jusqu'à 4 périphériques directement, plus via switch PoE
Montage	Mural, sous table, sur bureau, en armoire 19 pouces
Accessoires fournis	Adaptateur secteur, serre-câbles (x5), vis (x8), équerres de fixation (x2), guide de démarrage
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et antistatique
Sécurité	Ne pas ouvrir, éviter l'eau, ne pas exposer à la chaleur, utiliser accessoires approuvés
Pièces détachées et réparabilité	Contacter le centre de service agréé ; ne pas démonter soi-même
Garantie	Limitée à l'appareil en utilisation normale
Conformité	Directive RoHS UE

FOIRE AUX QUESTIONS - ZVC860 Yealink

Comment installer le système ZVC860 ?

Fixez les équerres de montage, branchez l'adaptateur secteur, connectez les périphériques (caméras, micros) via les ports hub. Suivez le guide de démarrage rapide fourni.

Quels périphériques sont compatibles avec le ZVC860 ?

Il est compatible avec les microphones VCM34/36/38, les caméras UVC84/86, le haut-parleur MSpeaker II et les endpoints de la série VCS ou MVC.

Comment interpréter le voyant LED ?

Le voyant LED indique l'état : éteint (hors tension), rouge fixe (veille), rouge clignotant rapide (restauration usine), orange fixe (allumé), vert fixe (en fonctionnement), vert clignotant rapide (volume/sourdine).

Puis-je connecter plusieurs microphones en même temps ?

Oui, jusqu'à 4 périphériques directement sur l'AVHub. Au-delà, utilisez un commutateur PoE pour ajouter davantage de microphones.

Comment nettoyer le ZVC860 ?

Débranchez l'appareil, puis utilisez un chiffon sec et antistatique. N'utilisez pas de liquides ni de produits abrasifs.

Que faire si l'unité ne s'allume pas ?

Vérifiez la connexion de l'adaptateur secteur, essayez une autre prise murale, nettoyez la fiche avec un chiffon sec. Assurez-vous que la température ambiante est dans la plage autorisée (-10 à 50 °C).

Comment mettre à jour le micrologiciel ?

Le micrologiciel se met à jour via l'endpoint connecté. Le voyant LED clignote orange rapidement pendant la mise à jour. Consultez la notice pour les instructions détaillées.

Quelles sont les conditions de température recommandées ?

Température de fonctionnement : -10 °C à 50 °C. Température de stockage : -30 °C à 70 °C. Humidité relative : 5 % à 90 % sans condensation.

Le ZVC860 peut-il être monté en rack ?

Oui, il est conçu pour être installé dans une armoire 19 pouces compatible norme IEC 60297. Utilisez les équerres de fixation fournies.

Comment contacter le service après-vente ?

Pour toute réparation ou question technique, contactez le centre de service agréé Yealink. Vous pouvez également envoyer un email à [e-mail] pour les déclarations de conformité.

MODE D'EMPLOI ZVC860 Yealink

Adaptateur d'alimentation

Serre-câbles (x5)

Vis (x8) Équerres de fixation (x2) Guide de démarrage

Nous vous recommandons d'utiliser les accessoires fournis et approuvés par Yealink. Les accessoires tiers non approuvés peuvent entraîner des performances médiocres.

2 Instructions de l'interface matérielle

① Voyant LED : différents états de l'AVHub. ② USB-A Port ③ USB-B Port ④ Port hub VC/caméra ⑤ Entrée RCA : connexion à un appareil d'entrée audio via un câble RCA.

6 Sortie ligne : connectez un appareil de sortie audio avec un câble audio (3,5 mm). ⑦ Entrée ligne 6,3 m 8 Sortie ligne 6,3 m 9 DC 48 V; connexion à l'adaptateur secteur.

Instructions du voyant LED

	Statut des LED	Description
• Se connecter au point de terminaison MVC Endpoint	Voyant LED éteint	L'AVHub est éteint.
	Rouge fixe	L'AVHub est en veille.Le PC n'est pas connecté lorsque l'AVHub est allumé.
	Rouge clignotant rapidement	L'AVHub est restauré aux réglages d'usine.
	Orange fixe	L'AVHub est allumé.
	Orange clignotant rapidement	Le microgiciel de l'AVHub est en cours de mise à jour.
	Vert fixe	L'AVHub est en cours de fonctionnement.
	Statut des LED	Description
• Se connecter au point de terminaison VCS Endpoint	Voyant LED éteint	L'AVHub est éteint ou en train de s'éteindre.
	Rouge fixe	L'AVHub est en mode d'économiseur d'écran et en veille.Lorsque vous allumez l'AVHub, le terminal VCS ou le PC n'est pas connecté.
	Rouge clignotant rapidement	L'AVHub est restauré aux réglages d'usine.Le microgiciel de l'AVHub est en cours de mise à jour.
	Vert fixe	L'AVHub est en cours de fonctionnement.
	Vert clignotant rapidement	Régler le volume ou couper le son de l'appareil AVHub
	Orange fixe	L'AVHub est allumé.

4 Appareils concernés

Point de terminaison concerné : Point de terminaison de la série VCS / Point de terminaison de la série MVC Accessoires concernés : VCM34 / VCM36 / VCM38 / UVC84 / UVC86 / MSpeaker II / VCC22

Pour plus d'informations sur le VCM34, reportez-vous au Guide de démarrage rapide du VCM34.

Pour plus d'informations sur le UVC86, reportez-vous au Guide de démarrage rapide du UVC86.

Pour plus d'informations sur le VCM38, reportez-vous au Guide de démarrage rapide du VCM38.

Pour plus d'informations sur le UVC84, reportez-vous au Guide de démarrage rapide du UVC84.

Pour plus d'informations sur le MSpeaker II, reportez-vous au Guide de démarrage rapide du MSpeaker II.

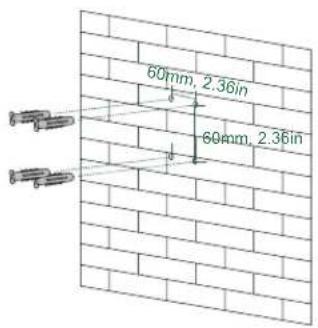

Montage mural

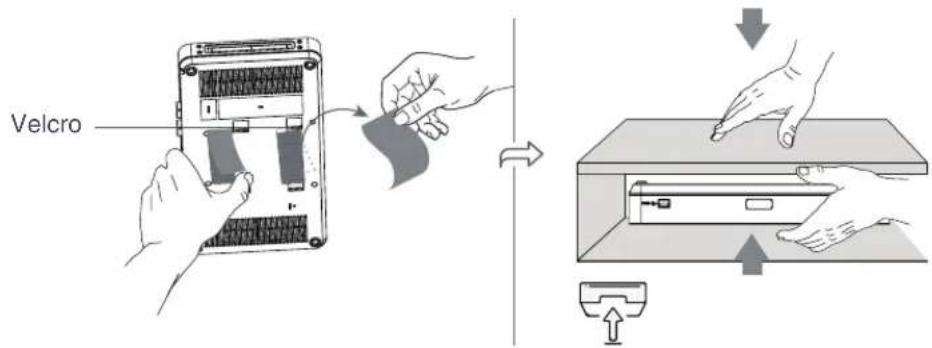

• Collage sous la table

• Installation sur le bureau

Montage dans l'armoire

① Installez les équerres de fixation sur les deux côtés de l'AVHub.

② Poussez l'AVHub dans l'armoire, puis fixez-le sur celle-ci à l'aide de vis.

L'AVHub doit être placé dans une armoire 19 pouces compatible avec la norme IEC 60297. Les vis ne sont pas incluses dans le pack.

6 Connexion du point de terminaison

L'AVHub possède deux types de connexions, vous pouvez choisir de vous connecter au point de terminaison VCS ou au point de terminaison USB, selon vos besoins.

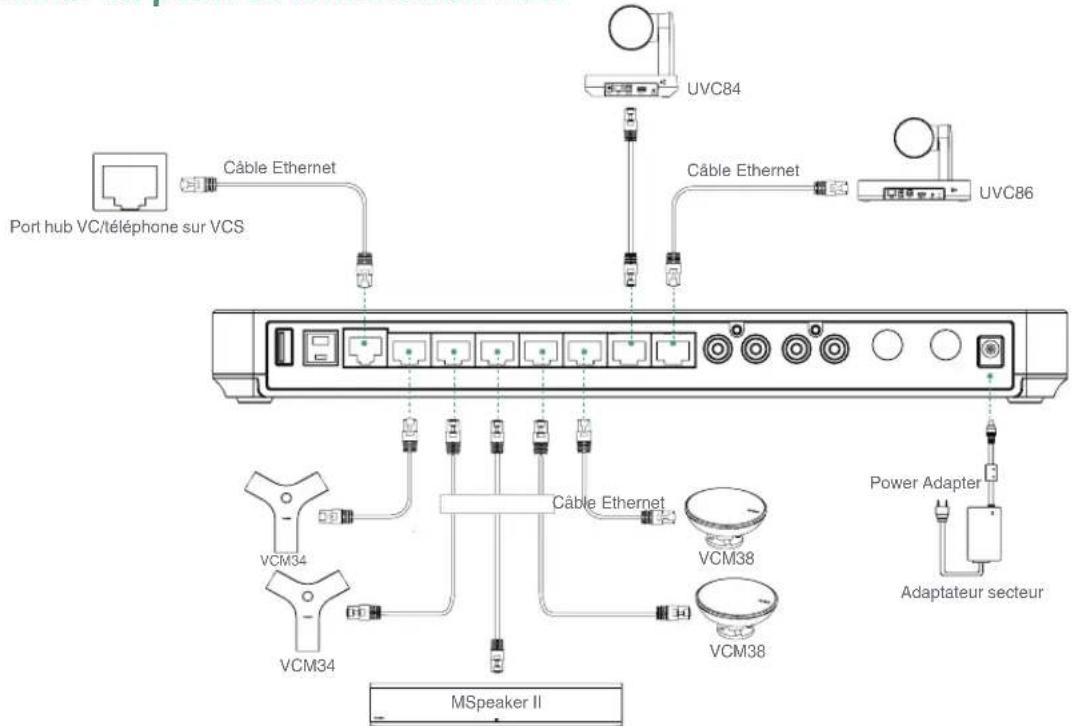

Se connecter au point de terminaison VCS

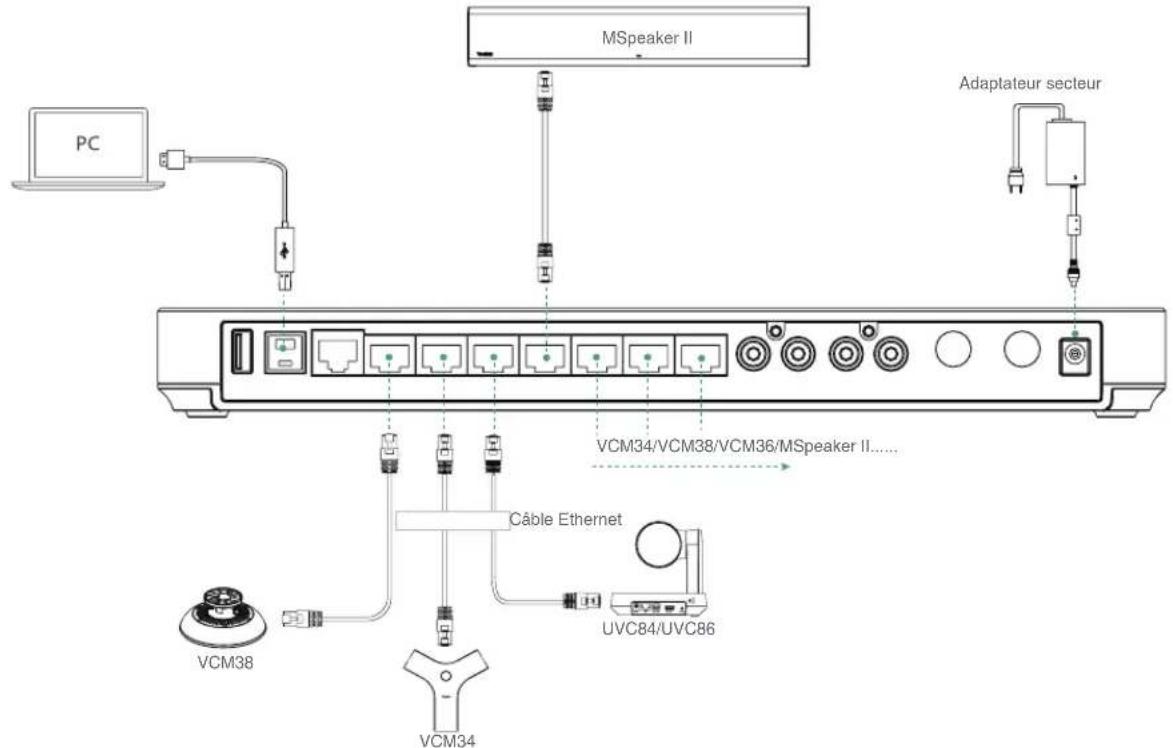

Se connecter au point de terminaison MVC

Lorsque vous connectez UVC84/UVC86/MSpeaker II directement à l'AVhub, le nombre total de connexions doit être inférieur ou égal à 4 appareils. Si le nombre total de connexions dépasse 4 appareils, vous devez connecter un commutateur PoE et d'autres interfaces peuvent être connectées à des microphones filaires.

• Se connecter au point de terminaison MVC

Si vous avez besoin de davantage de ports VCH pour l'AVHub, vous pouvez connecter l'AVHub via le commutateur PoE. 40

Consignes de sécurité

Températures de fonctionnement ambiantes

• Température de fonctionnement : +14 à 122 °F (-10 à 50 °C)

• Humidité relative : 5 % à 90 % sans condensation

• Température de stockage: -27 à +160.15 (-30 à +70.3C)

Garantie

Notre garantie produit est limitée à l'appareil lui-même, lorsqu'il est utilisé normalement selon le mode d'emploi et l'environnement du système. Nous ne sommes pas responsables des dommages ou pertes découlant de l'utilisation de ce produit ou de toute réclamation d'un tiers. Nous ne sommes pas responsables des problèmes avec les appareils Yealink découlant de l'utilisation de ce produit. Nous ne sommes pas responsables pour les dommages financiers, pertes de profits, réclamations de tiers, etc. découlant de l'utilisation de ce produit.

— est le symbole de tension continue.

Directive sur les substances dangereuses (RoHS)

Ce dispositif est conforme aux exigences de la directive RoHS de l'Union européenne. Vous pouvez obtenir les déclarations de conformité en envoyant un message à l'adresse : [e-mail].

Consignes de sécurité

Gardez ces instructions. Lisez ces consignes de sécurité avant l'utilisation de l'appareil !

Les précautions de base suivantes doivent toujours être suivies pour réduire le risque d'incendie, d'électrocution et de blessures.

A Exigences générales

• Avant d'installer et d'utiliser l'appareil, lisez les consignes de sécurité et observez la situation pendant le fonctionnement.

• Lorsque l'appareil est rangé, transporté ou utilisé, veuillez le garder toujours propre et sec.

- Lorsque l'appareil est rangé, transporté ou utilisé, veuillez éviter tout choc ou toute collision.

- Ne tentez pas de désassembler vous-même l'appareil. En cas de mauvais fonctionnement, veuillez contacter le centre de services désigné.

- Sans consentement préalable, aucune organisation ou individu n'est autorisé à apporter des changements à la structure ou au dispositif de sécurité de l'appareil. Yealink n'est en aucun cas responsable des conséquences ou des problèmes juridiques causés par ces changements.

• Veuillez vous référer aux lois et règlements pertinents lorsque l'appareil est utilisé. Les droits légaux des tiers doivent également être respectés.

Exigences environnementales

Placez l'appareil dans un espace correctement ventilé. N'exposez pas l'appareil à la lumière directe du soleil.

• Gardez [annapril propio et spec

• Placez l'oporelli sur une surface stable et plate.

• Veuillez ne placer aucun priet jourd sur l'appare, risquent d'entraîner dégâts et réformations

•Maintenant une distance d'au moins 100 cm entre l'encastrage et l'objet le plus proche afin d'éviter que la chaleur ne se disperse

- Ne placez pas l'appareil sur ou à proximité de tout objet inflammable ou vulnérable au feu, comme des matériaux en

sculchouc.

• Gardez l'appareil loin de toute source de chaleur ou des flammes, comme une bougie ou un radiateur électrique

• Gardez l'appareil loin de tout appareil électroménager avec un fort champ magnétique ou un champ électromagnétique, tel qu'un four à micro-ondes ou un réfrigérateur.

Exigences d'utilisation

- Ne laissez pas des enfants utiliser l'appareil sans surveillance.

- Ne laissez pas les enfants jouer avec l'appareil ou ses accessoires pour éviter tout risque d'étouffement.

• Veuillez uniquement utiliser les accessoires fournis ou autorisés par le fabricant.

• L'alimentation de l'appareil doit satisfaire aux exigences de la tension d'entrée de l'appareil. Veuillez uniquement utiliser la prise protégée contre les surtensions fournie.

- Avant de brancher ou de débrancher tout câble, assurez-vous que vos mains sont complètement sèches.

- Ne renversez aucun liquide sur le produit et n'utilisez pas l'équipement près de l'eau, par exemple, près d'une baignoire, d'un

lavabo, d'un évier, dans un sous-sol humide ou près d'une piscine.

• Veuillez à ne pas marcher sur, tirer sur ou plier les câbles de l'appareil, cela pourrait entraîner son mauvais fonctionnement.

- En cas d'orange, n'utilisez pas l'appareil et débranchez-le de son alimentation. Débranchez la prise d'alimentation et

l'Aquimetric Digital Subscriber Line (ADSL) À faire torsadée (le câble de fréquence radio) pour éteindre le tourne

• Si l'annaril mela inatties nandant une leuvene variada du terme débranchezés de l'alimentation électricité et débranchées

le cordon d'alimentation.

• Si l'appareil émet de la lumière des relais ou bruits anormaux, débranchez l'appareil de ses alimentations et débranchez-le.

immédiatement le cordon d'alimentation. Pour toute réparation, contactez le centre de service spécifié

• N'insérez aucun objet dans les joints de l'appareil ne faisant pas partie du produit ou n'est pas un produit auxiliaire

• Lire de kritsakar na active, conassez dissoed la active de uies à la buse de la l'installation file d'inkasakar nus la active de

mise à la terre jusqu'à ce que nous les autres câbles aient été débranchés.

Exigences de nettoyage

• Avant de nettoyer l'appareil, arrêtez de l'utiliser et déconnectez-le de son alimentation

• Utilisez un chiffon sec et antistatique pour nettoyer l'appareil.

1. Hainanay is resa d'alimentationes reaves al Alais. His rate sale au l'auvants pour annuar des élors Alasmatias et subras

dengers

Ne jetez pas cet appareil avec les déchets ménagers

Contactez vos collectivités locales pour savoir comment l’éliminer de façon écologique. La boîte en carton, l'emballage en plastique et les composants de l'appareil peuvent être recyclés conformément à la réglementation en vigueur dans votre pays.

Respectez toujours la réglementation en vigueur

Les personnes qui le contrefont sont passibles de poursuites judiciaires. Le symbole de poubelle barrée apposé sur l'appareil signifie que lorsque celui-ci a atteint sa fin de vie utile, il doit être amené à un centre de traitement des déchets spécial et traité séparément des déchets ménagers ordinaires.

Dépannage

L'unité ne peut pas alimenter le dispositif de Yealink

Mauvaise connexion avec la fiche

1. Nettoyez le fiche avec un chiffon sec
2. Branchez-la sur une autre prise murale

L'environnement d'utilisation est hors de la plage de températures de fonctionnement

1. Utilisez l'appareil dans sa plage de températures de fonctionnement

Le câble entre l'appareil et le dispositif Xealink est mal branché

Vous ne pouvez pas brancher le câble correctement.

1. Vous avez peut-être branché le mauvais dispositif Yealink.
2. Utilisez une source d'alimentation appropriée
3. Nelloes
4. Nettoyez le port.
